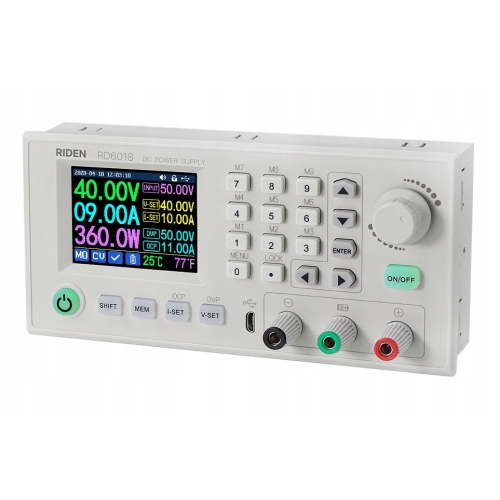

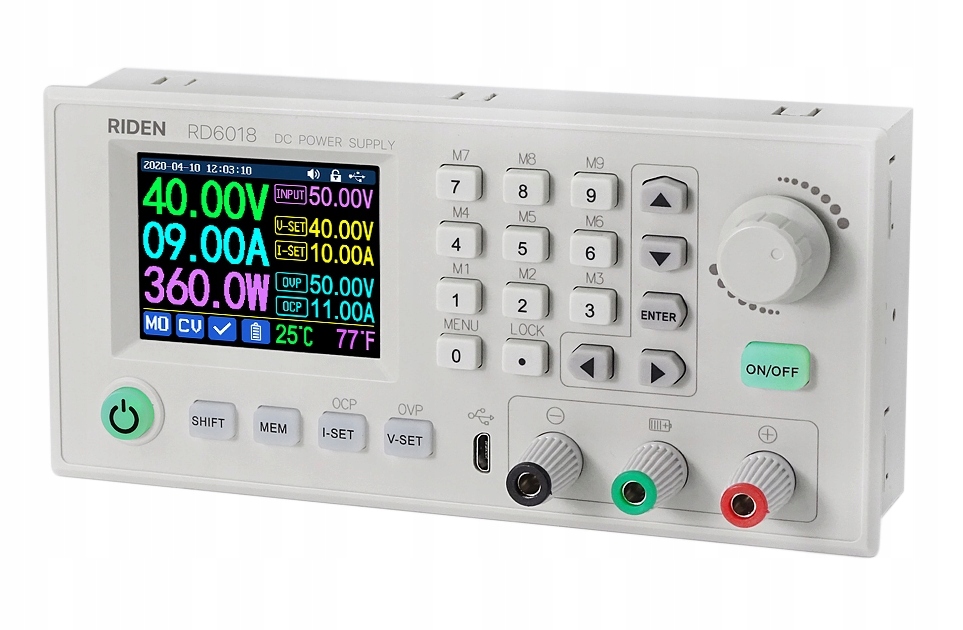

Jest to moduł zasilacza "step down" buck który obniża napięcie wejściowe. W zależności od napięcia zasilania możliwa jest regulacja napięcia na wyjściu.

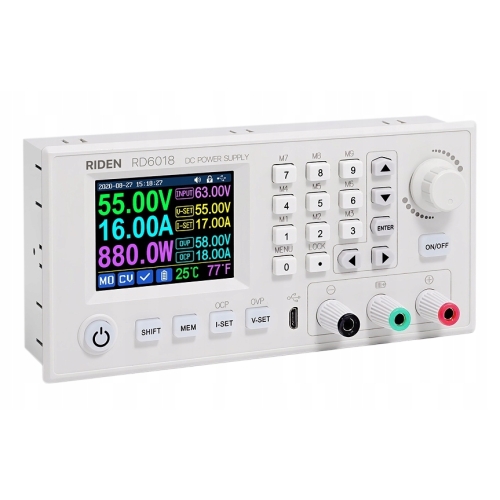

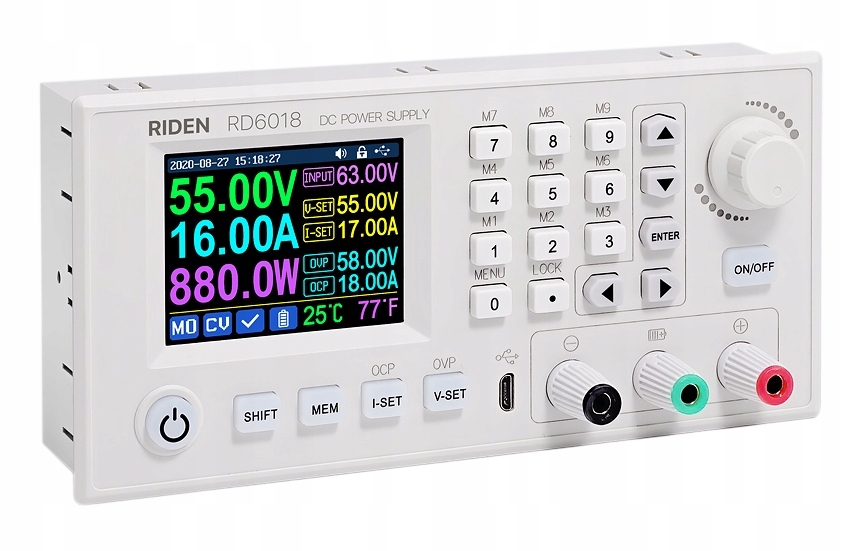

Duży kolorowy wyświetlacz LCD o przekątnej 2,4" jest bardzo przejrzysty.

Możliwość wyświetlania wszystkich mierzonych parametrów w głównym oknie umożliwia użytkownikowi kontrole parametrów i wpływanie na zmianę ustawień. Dodatkowo urządzenie umożliwia wyświetlanie zmiany parametrów na wykresie, gdzie możliwa jest obserwacja zmiany napięcia, prądu oraz mocy.

Urządzenie umożliwia również pomiar temperatury za pomocą zewnętrznego czujnika, a także przeprowadzenie procesu ładowania akumulatora. Podczas kontroli ładowania akumulatora wyświetlana jest również pojemność oraz pobierana energia przez akumulator.

Wyświetlacz posiada 6 poziomów jasności świecenia która jest regulowana.

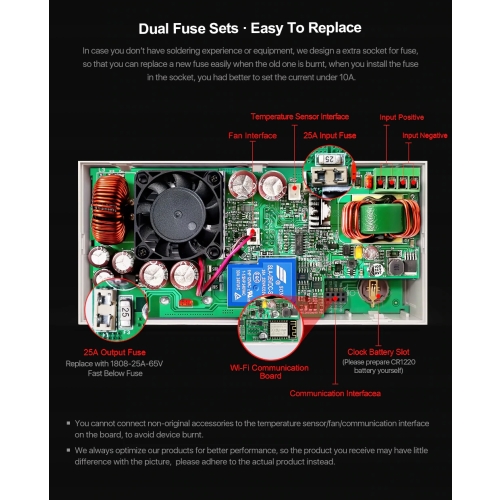

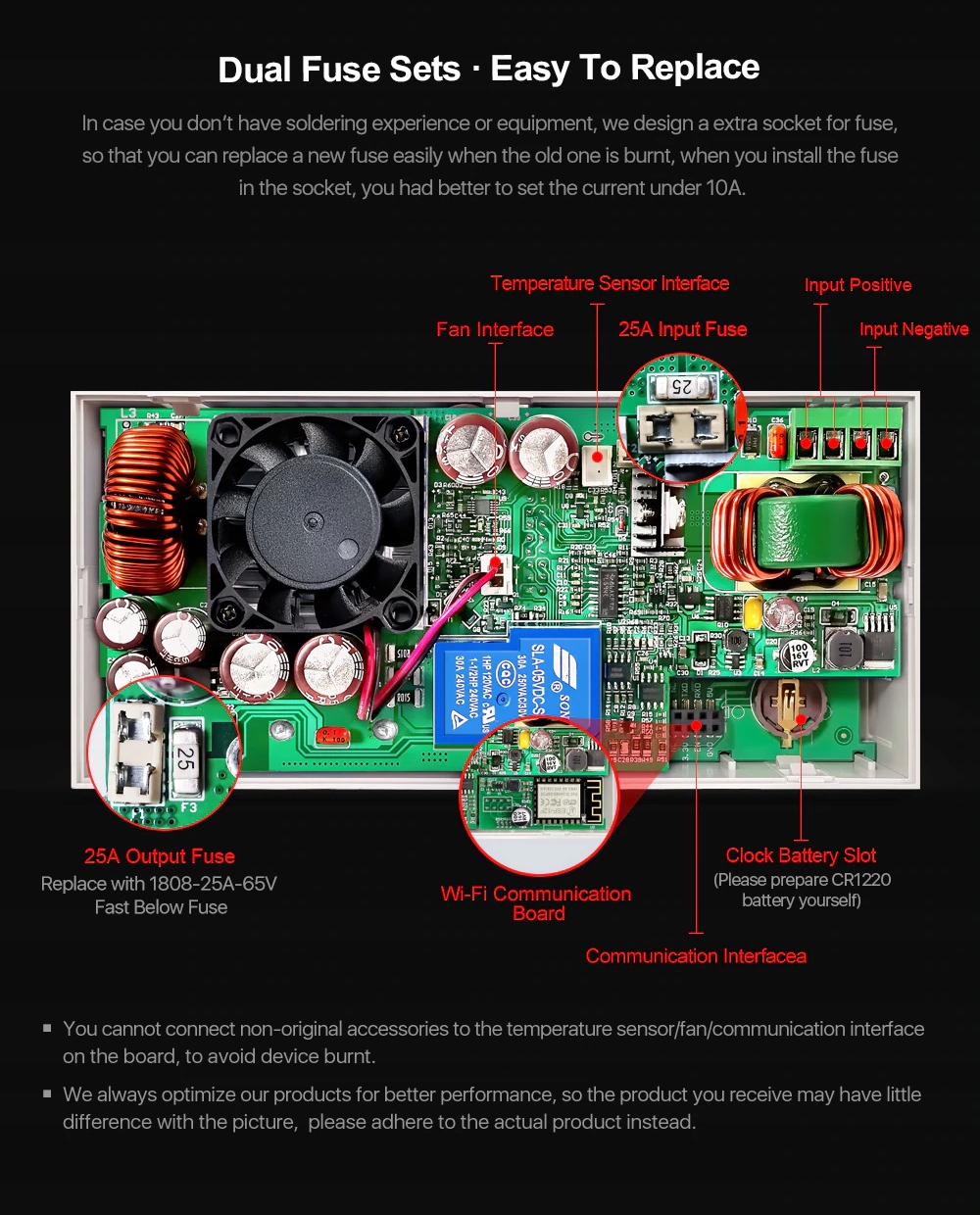

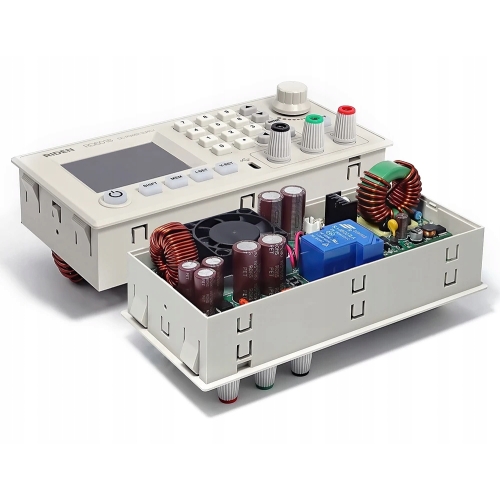

Wbudowany wentylator zapewnia chłodzenie całego układu. Zasilacz posiada również zabezpieczenie przed przeciążeniem, przekroczeniem napięcia oraz przekroczeniem temperatury. Wbudowane bezpieczniki chronią układ przed przekroczeniem dopuszczalnych parametrów na wejściu jak i wyjściu urządzenia.

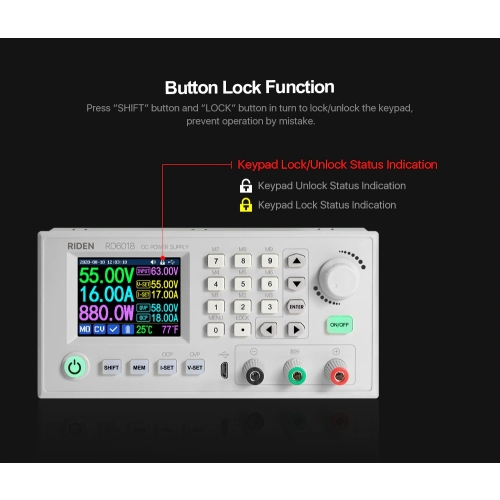

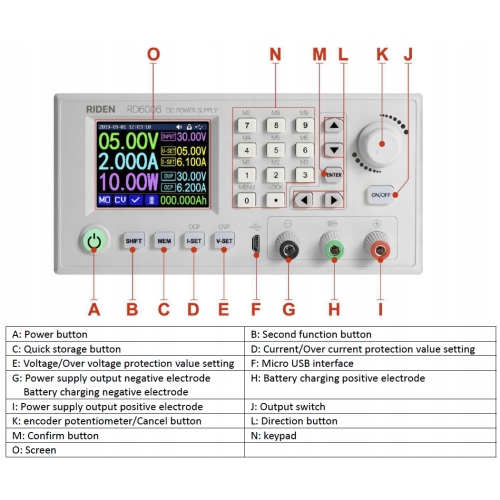

Klawiatura która znajduje się na przednim panelu jest podświetlana (przyciski funkcyjne, nie dotyczy klawiatury numerycznej). Dodatkowo za pomocą przycisków mamy możliwość zabezpieczenia, zablokowania klawiatury uniemożliwiając przypadkową zmianę wartości, parametrów.

Standardowo zasilacz posiada włączane/wyłączane wyjście za pomocą przycisku znajdującego się na panelu przednim.

Na płytce znajduje się miejsce na baterię do potrzymania ustawionego czasu oraz daty (brak baterii w zestawie).

Urządzenie posiada możliwość komunikacji z komputerem przez port microUSB.

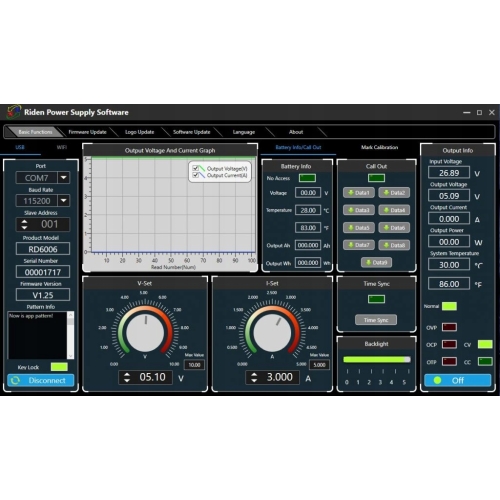

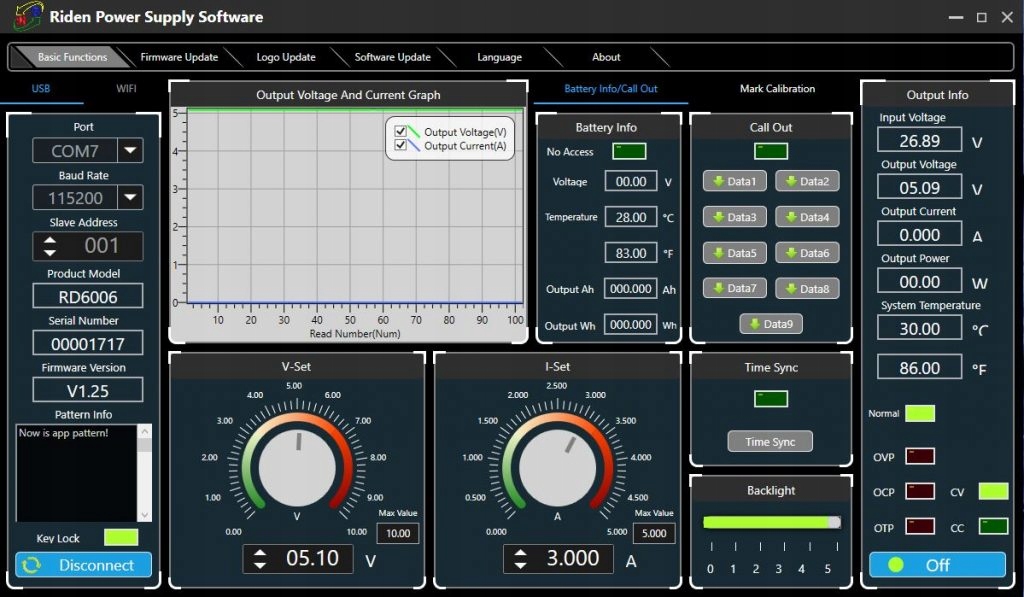

Darmowa aplikacja producenta umożliwia zdalne sterowanie zasilaczem bez konieczności dostępu do urządzenia. Podczas gdy zasilacz jest podłączony pod komputer możliwa jest jedynie zmian parametrów za pomocą zainstalowanej aplikacji. Przyciski funkcyjne są nieaktywne.

Urządzenie idealnie nadaje się do szaf sterowniczych, jako wyposażenie warsztatowe czy też do serwisu elektroniki.

Specyfikacja techniczna:

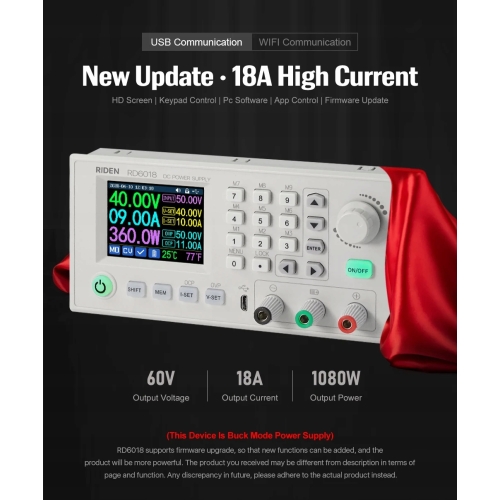

• moduł przetwornicy DC / zasilacza step down (obniżającego napięcie): RD6018-W
• tryb pracy: tryb buck
• wbudowany moduł WIFI do komunikacji
• współpraca z aplikacją  Androidem 5.0 lub nowszym
• zakres napięcia wejściowego: 6 do 70,00V
• zakres napięcia wyjściowego: 0 do 60,00V
• zakres prądu wyjściowego: 0 do 18,00A

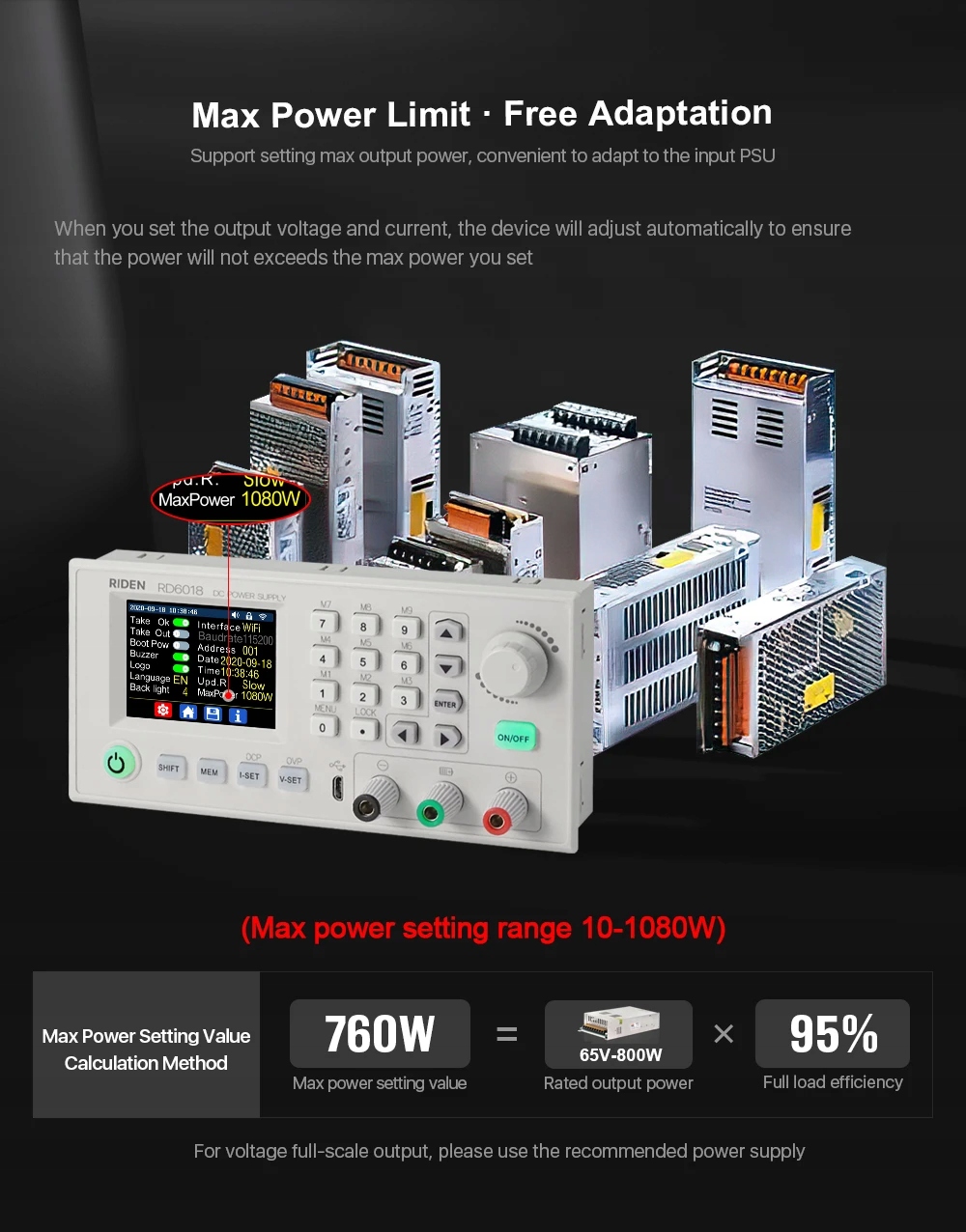

• maksymalna moc wyjściowa 0 do 1080,0W
• dokładność napięcia wyjściowego: ±(0,3% + 3 cyfry)
• dokładność napięcia wejściowego: ±(1% + 5 cyfr)
• typowe tętnienia wyjściowe: 100mV Vpp
• czas wzrostu stałego napięcia: 2ms (przy obciążeniu 0,1 -5A)
• dokładność regulacji obciążenia w trybie stałego napięcia: ±(0,1% + 2 cyfry)
• dokładność regulacji obciążenia w trybie stałego prądu: ±(0,1% + 3 cyfry)
• regulacja jasności świecenia ekranu: 0 – 5 poziomów

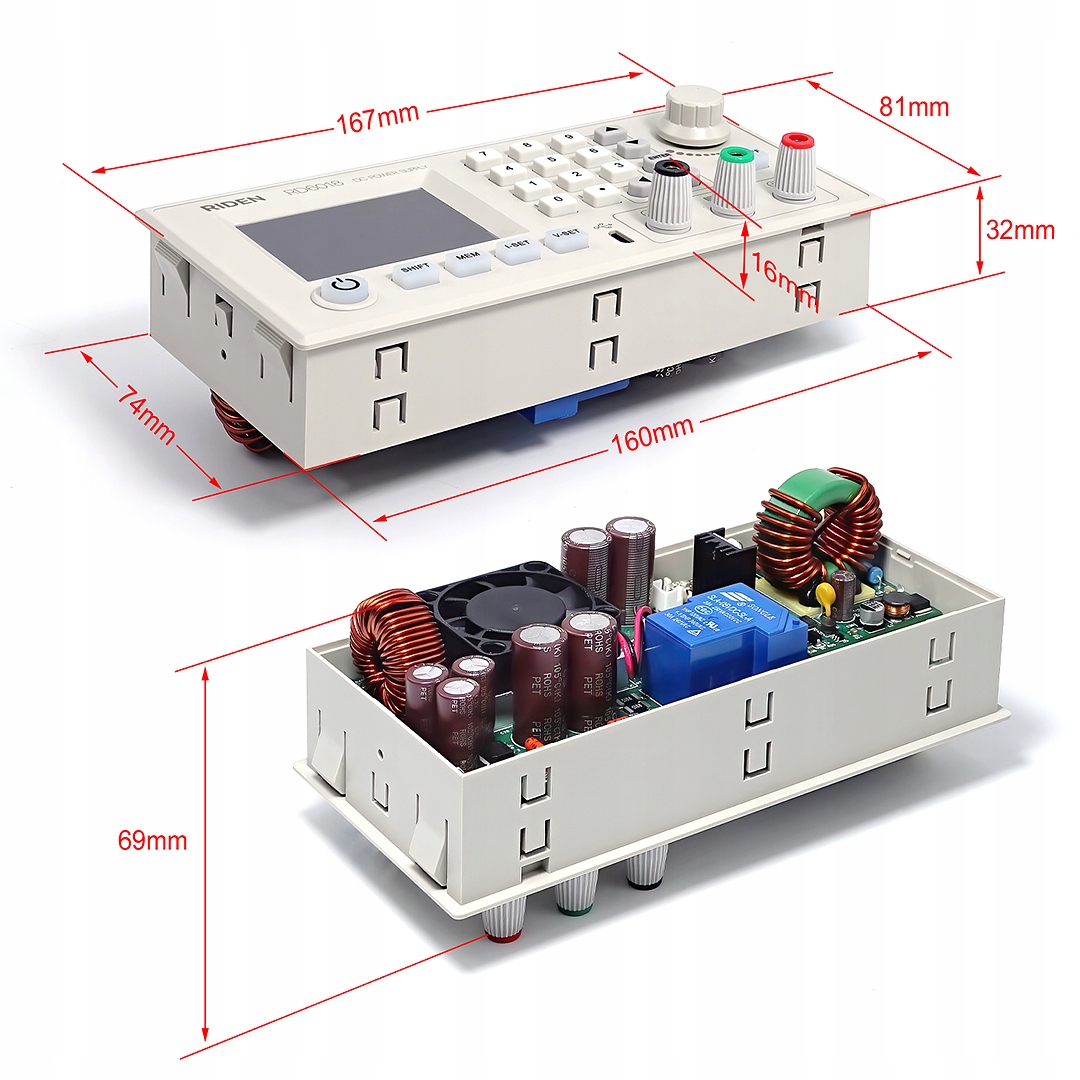

• wymiary produktu i waga : 167 x 81 x 65 mm, 607g
• kolorowy wyświetlacz LCD 2,4"
• rozdzielczość pomiaru napięcia wejściowego: 0,01V
• rozdzielczość pomiaru napięcia wyjściowego: 0,01V
• rozdzielczość pomiaru prądu wyjściowego: 0,01A
• rozdzielczość pomiaru napięcia akumulatora: 0,01V

• dokładność pomiaru napięcia akumulatora: ±(0,5% + 3 cyfry)
• zakres pracy temperatury: -10°C do 40°C
• zakres pomiaru temperatury czujnikiem zewnętrznym: -10°C do 100°C
• dokładność pomiaru temperatury: ±3°C
• zakres pomiaru pojemności: 0 – 9999.99Ah
• zakres pomiaru energii: 0 – 9999,99Wh
• błąd statystyczny pomiaru pojemności oraz energii: ±2%
• spadek napięcia > 1V. I>10%
• podświetlane wybrane przyciski funkcyjne
• funkcja ładowania akumulatorów
• aplikacja na komputer (podczas pracy z aplikacją zasilacz ma wyłączone przyciski funkcyjne)
• możliwość aktualizacji firmware
• wszystkie informacje wyświetlane są na ekranie
• możliwość wyświetlenia charakterystyk ze zmianą parametrów

• włączane / wyłączane wyjście za pomocą przycisku

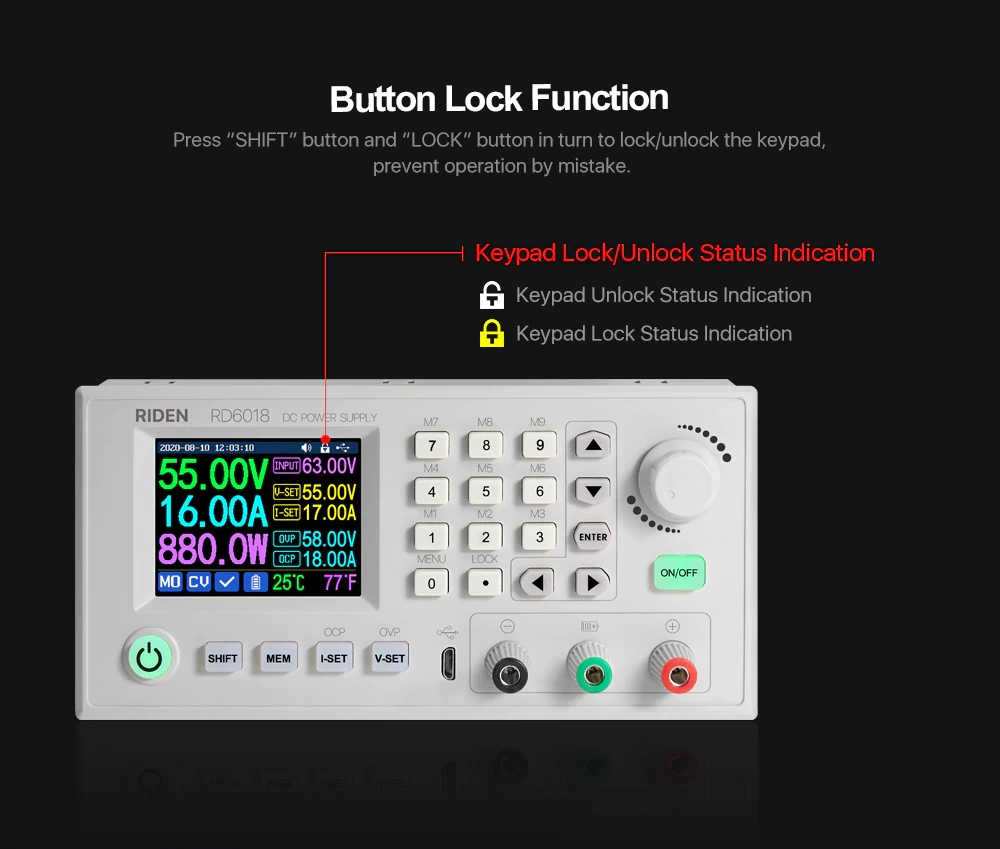

• blokada klawiatury
• klawiatura numeryczna do ustawiania parametrów
• zabezpieczenie przed przeciążeniem OCP
• zabezpieczenie przed zbyt dużym napięciem OVP
• regulacja zabezpieczenia OCP OVP OTP
• zabezpieczenie przed przekroczeniem temperatury OTP
• w przypadku przekroczenia temperatury zasilacz sam obniży napięcie wyjściowe
• wbudowane bezpieczniki na wejściu i wyjściu
• wbudowany wentylator
• wbudowane miejsce na baterię podtrzymujące aktualną datę oraz godzinę.

Zastosowanie:

• serwisy
• laboratoria
• szkoły i uczelnie
• produkcja

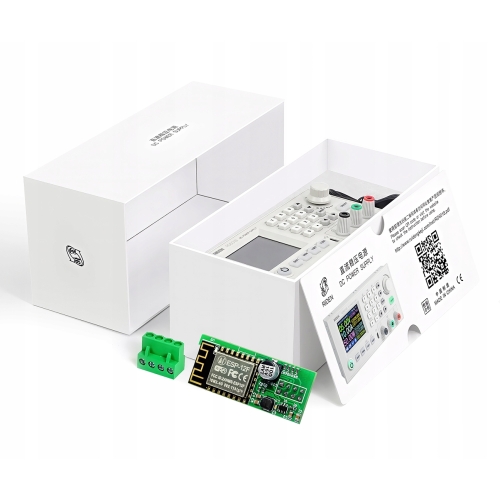

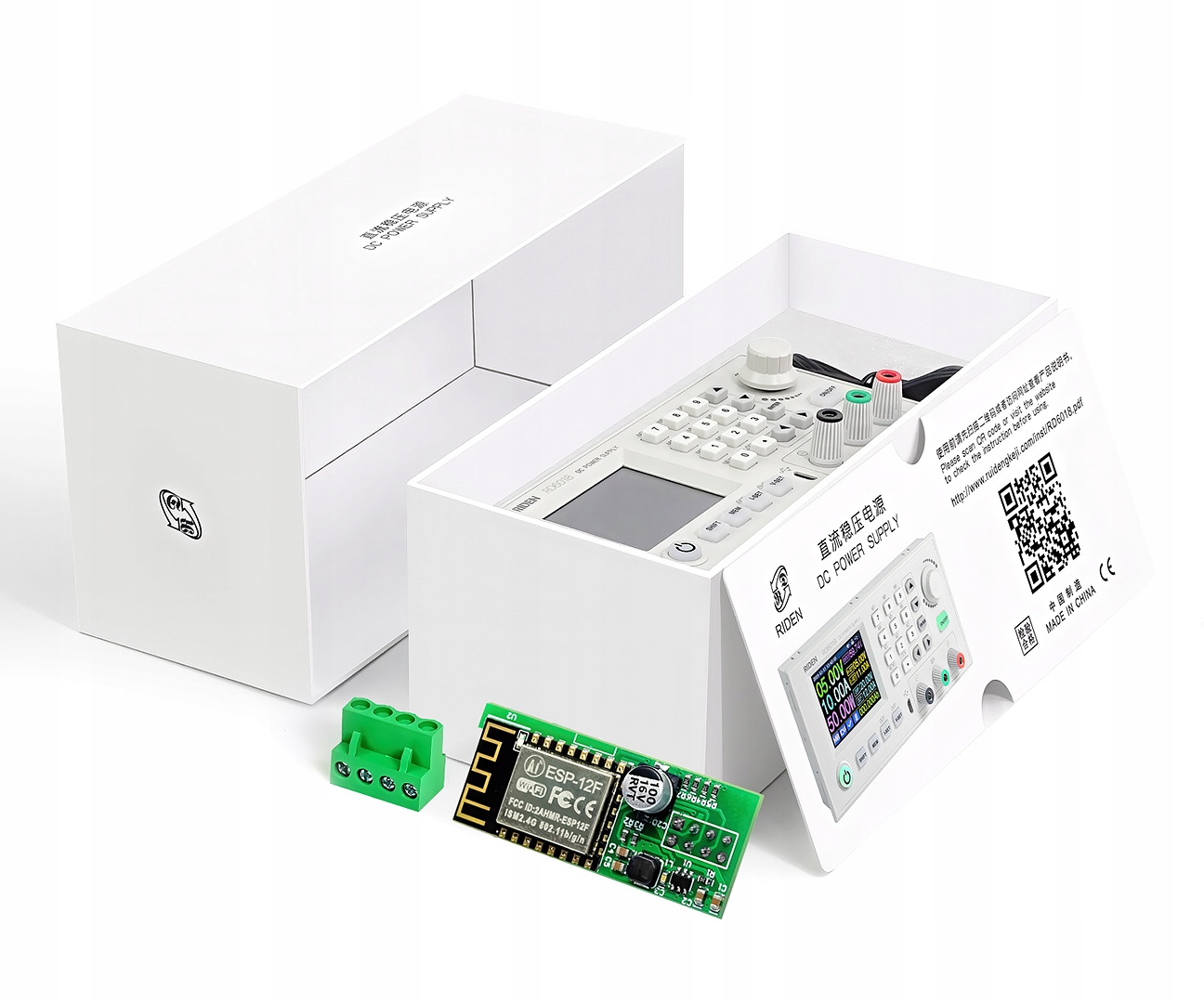

W zestawie:

• moduł RD6018-W z WiFi

Obszerną informacje o podłączeniu i konfiguracji modułu znajdziesz na Youtubie.
