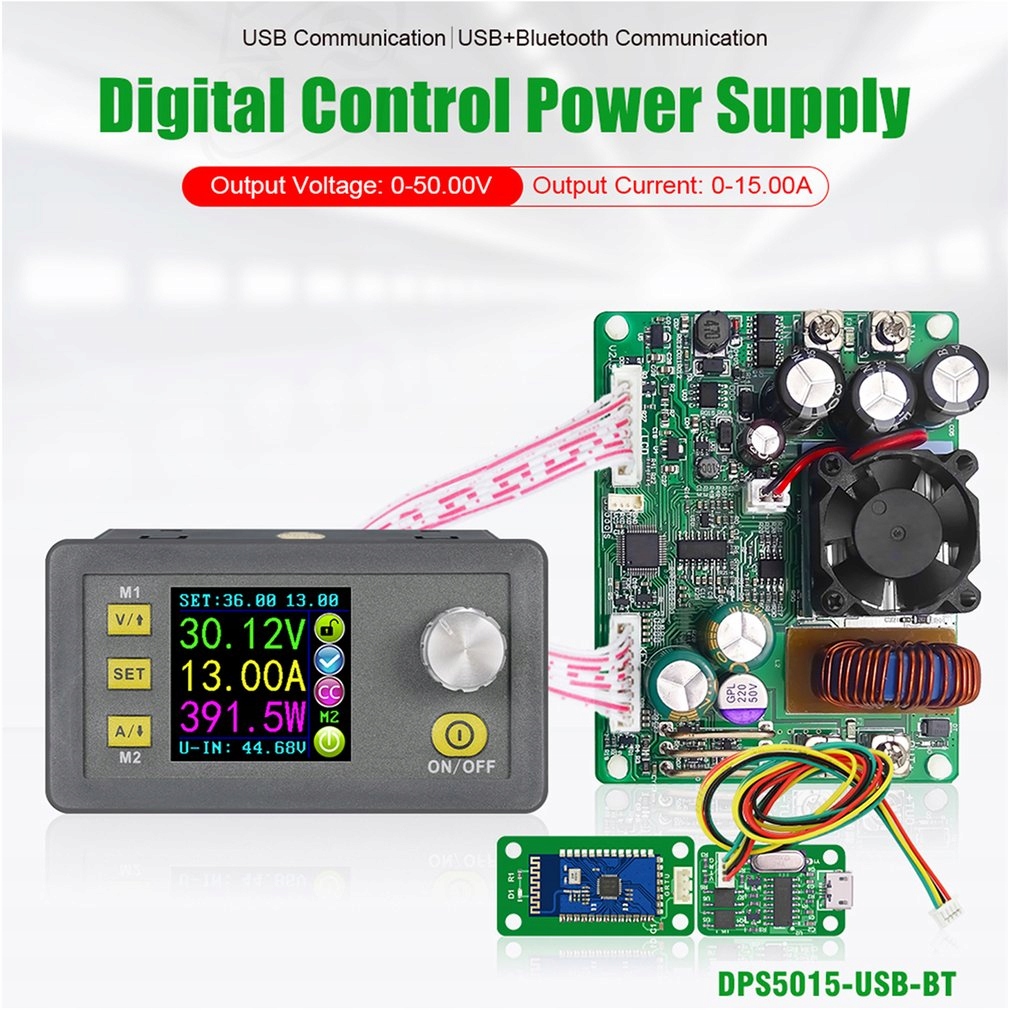

Jest to moduł zasilacza "step down" buck który obniża napięcie wejściowe. W zależności od napięcia zasilania możliwa jest regulacja napięcia na wyjściu.

Duży kolorowy wyświetlacz LCD o przekątnej 1,44" jest bardzo przejrzysty. Wyświetla szereg parametrów tj.: napięcie i prąd ustawione na wyjściu, napięcie prąd moc na wyjściu aktualne, wartość napięcia wejściowego.

Programowanie ustawień parametrów wyjściowych jest bardzo łatwe w obsłudze.

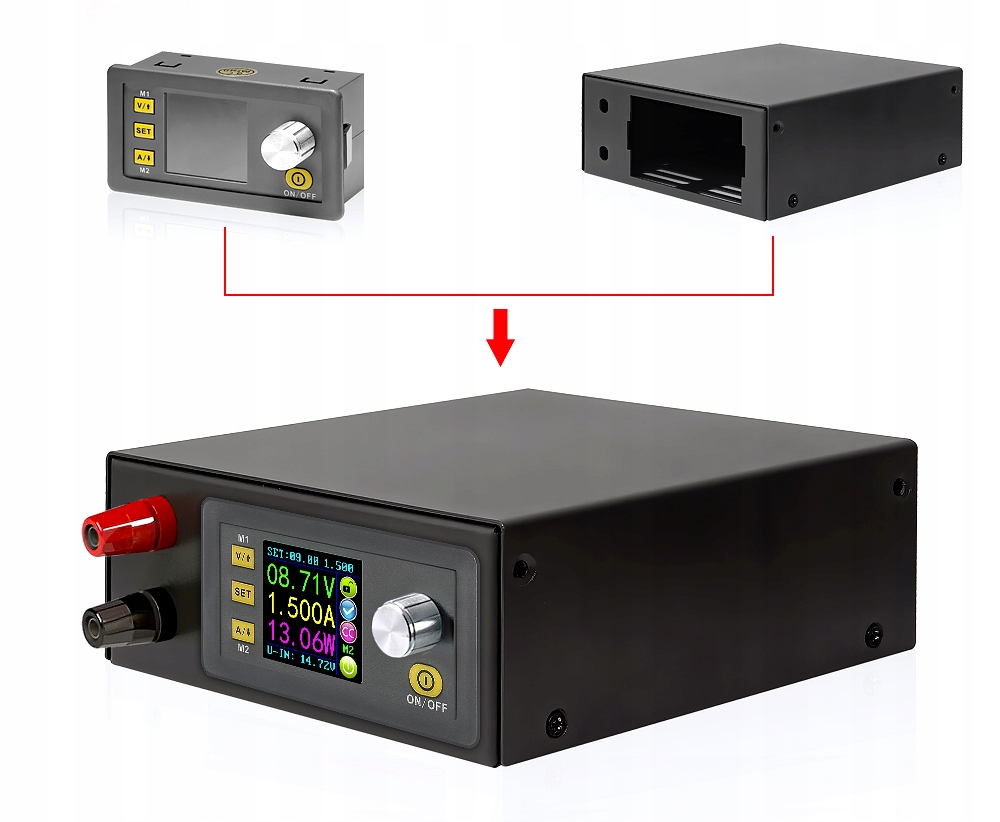

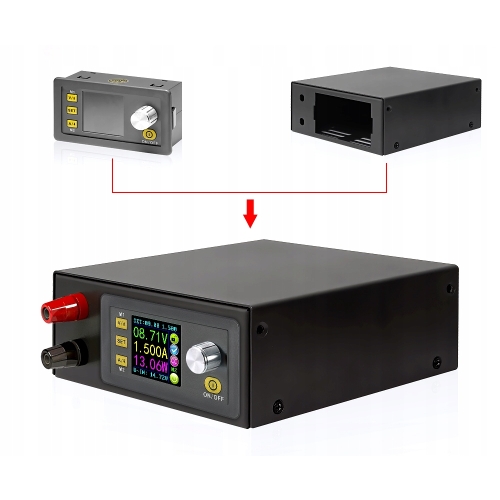

Wykorzystując zewnętrzne źródło napięcia stałego i moduł regulatora DPS5015 możemy zbudować wielofunkcyjny zasilacz napięcia stałego o dużej sprawności i możliwościach przewyższających nie jeden zasilacz laboratoryjny programowalny.

Podstawowe funkcje:

• cyfrowe sterowanie przy pomocy impulsatora (cyfrowy potencjometr)
• wbudowane funkcje zabezpieczeń przed przekroczeniem napięcia, prądu, mocy wyjściowej
• 10 komórek pamięci do zapisania ustawień parametrów.

Specyfikacja techniczna:

• zakres regulacji napięcia wyjściowego: 0V - 50,00V
• regulacja napięcia z rozdzielczością: 0,01V
• prąd wyjściowy: 0 - 15,00A
• regulacja prądu z rozdzielczością: 0,01A
• regulacja mocy wyjściowej: 0W - 750W

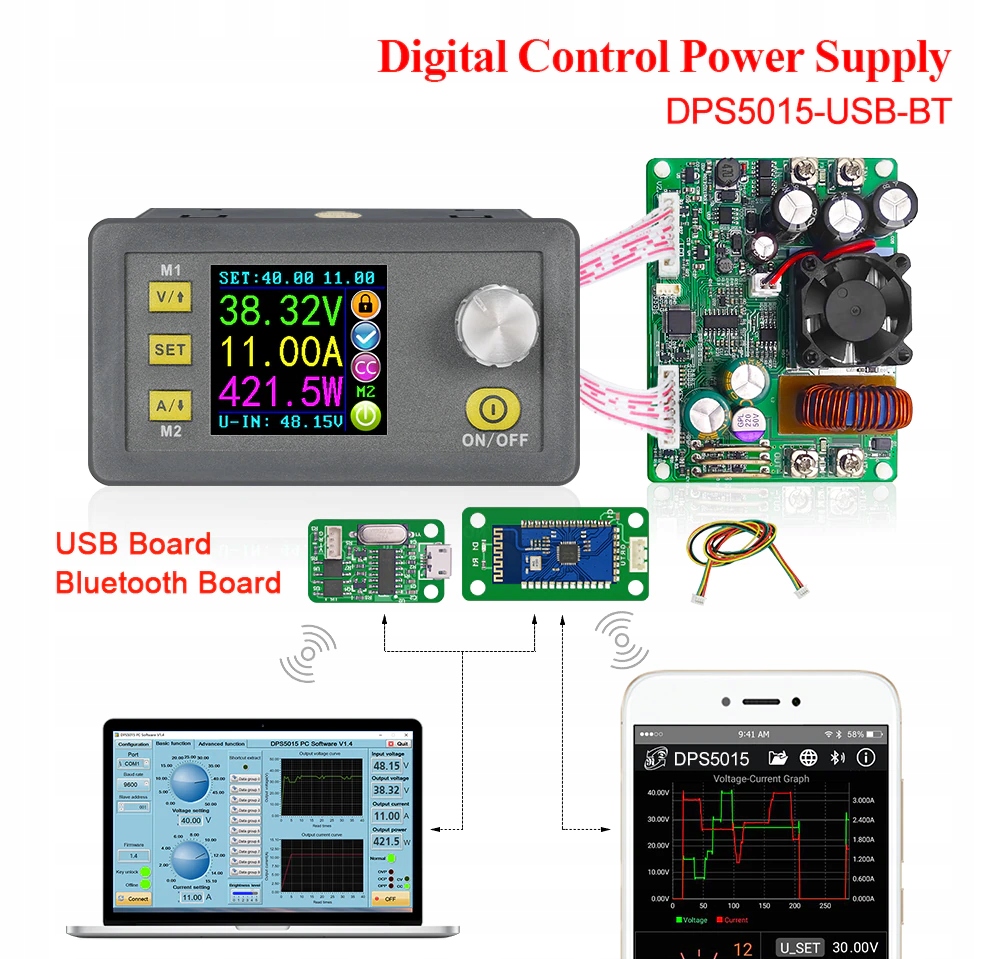

• moduł komunikacji z komputerem poprzez USB
• moduł komunikacji bezprzewodowej poprzez Bluetooth
• oprogramowanie DPS5015 do komputera PC Windows
• sterowanie za pomocą aplikacji Android
• sterowanie za pomocą aplikacji na PC Windows
• praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
• praca w trybie C.C. (Constant Current - stabilizacja prądu wyjściowego)
• zakres napięcia wejściowego: 6,0V do 60,00Vdc
• regulacja zabezpieczenia napięciowego S-OVP (over voltage protection)
• regulacja zabezpieczenia prądowego S-OCP (over current protection)
• regulacja zabezpieczenia mocy wyjściowej S-OPP (over power protection)
• 10 komórek pamięci z własnymi ustawieniami
• kolorowy wyświetlacz LCD o przekątnej 1,44cala
• woltomierz napięcia wyjściowego
• amperomierz prądu wyjściowego
• watomierz prądu wyjściowego
• waga: 113g

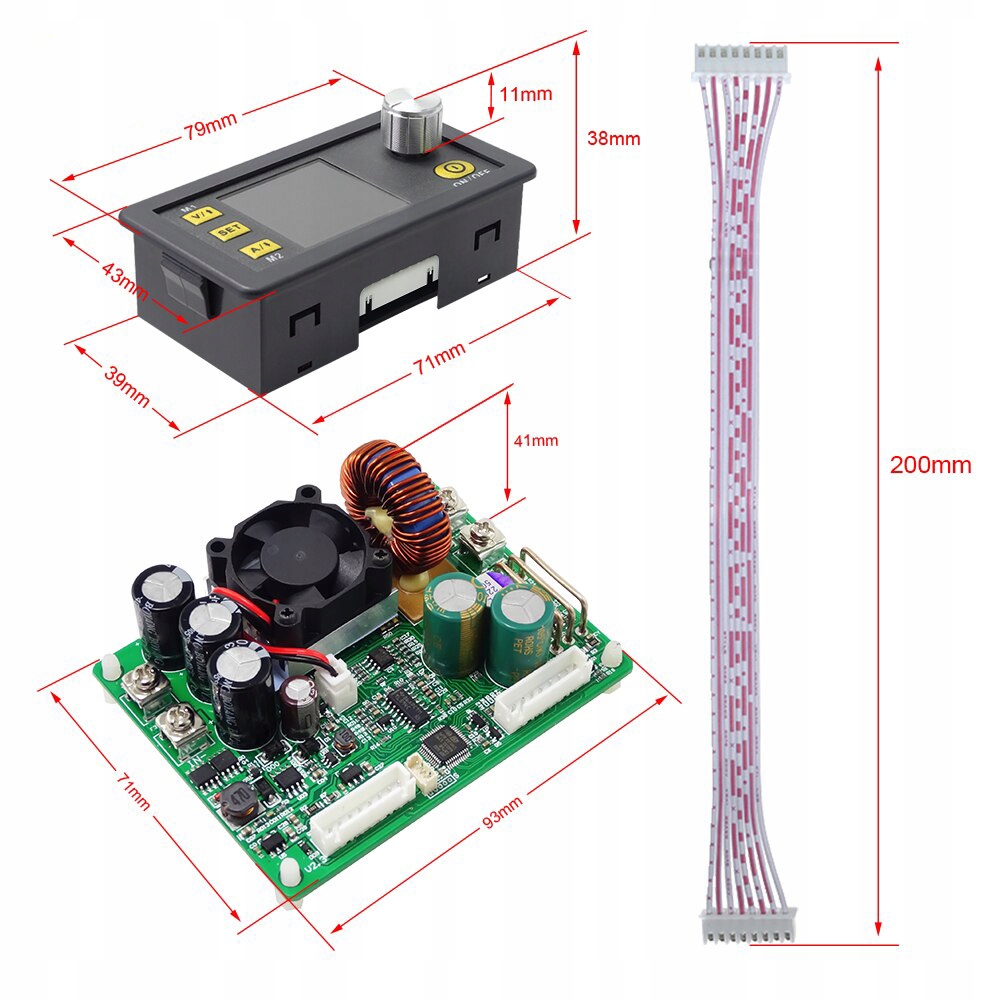

• wymiary zewnętrzne panelu: 79mm x 43mm x 41mm

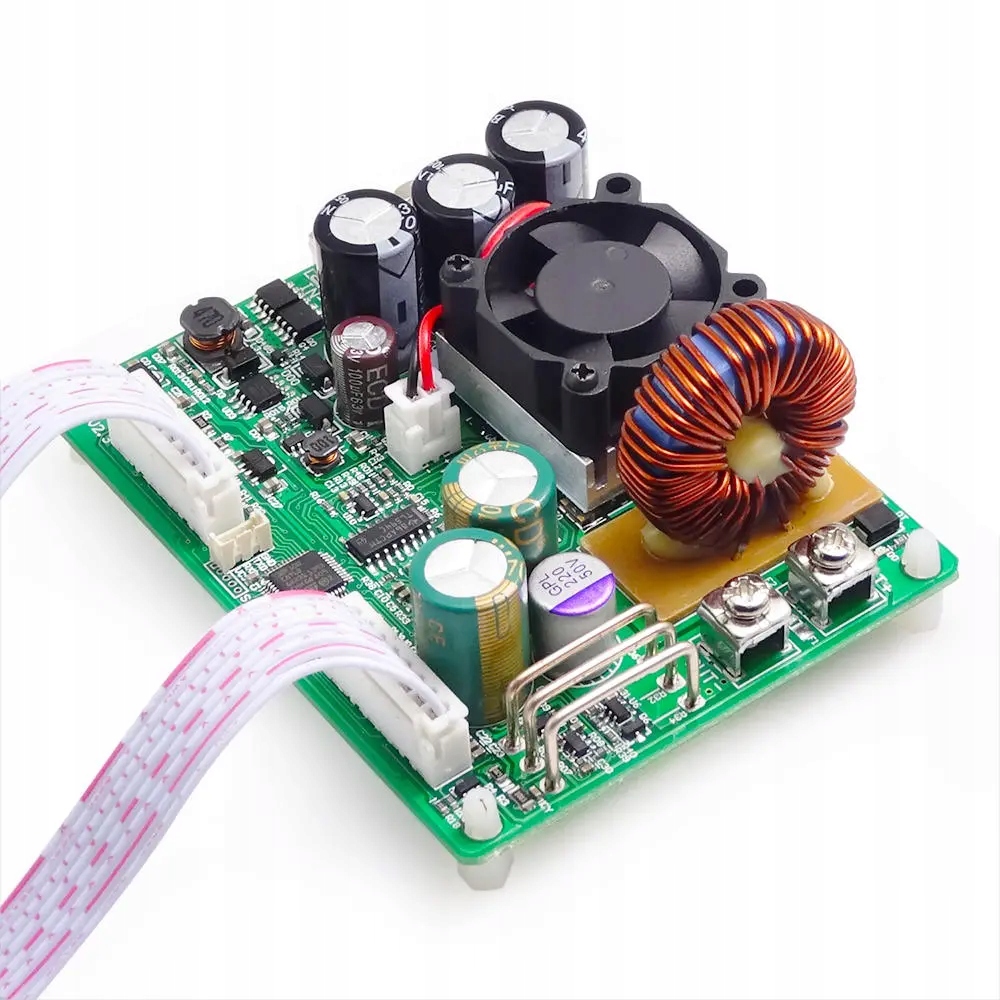

• wymiary płytki z częścią analogową przetwornicy: 93mm x 71mm x 41mm
• panel sterujący połączony z przetwornicą przy pomocy 2 taśm elektrycznych

Zastosowanie:

• serwisy
• laboratoria
• szkoły i uczelnie
• produkcja

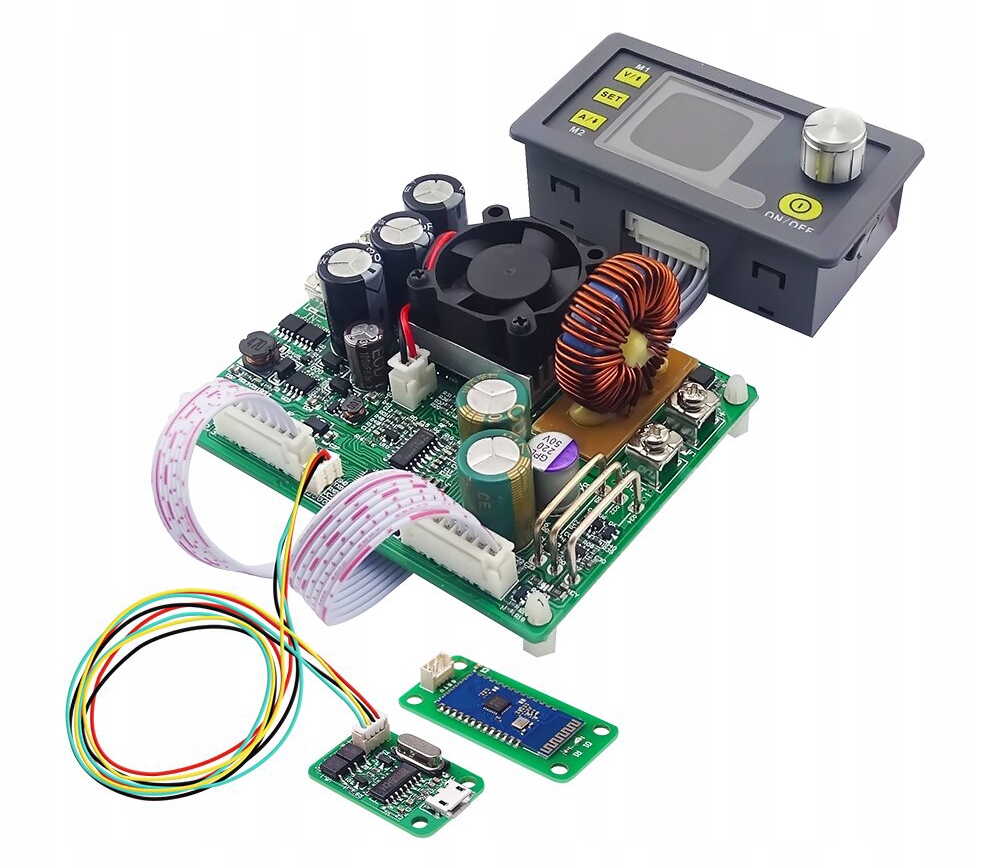

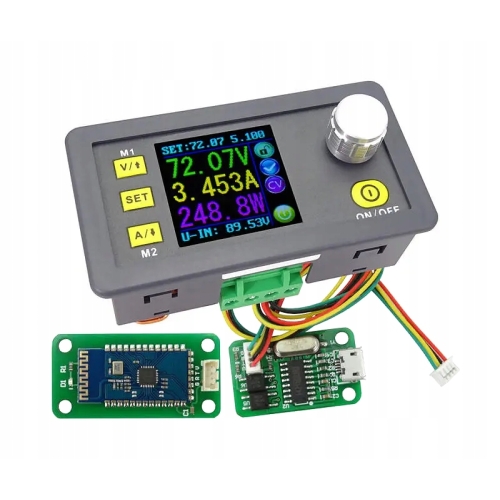

W zestawie:

• moduł DPS5015-USB
• moduł microUSB
• moduł Bluetooth

Obszerną informacje o podłączeniu i konfiguracji modułu znajdziesz na Youtubie.
