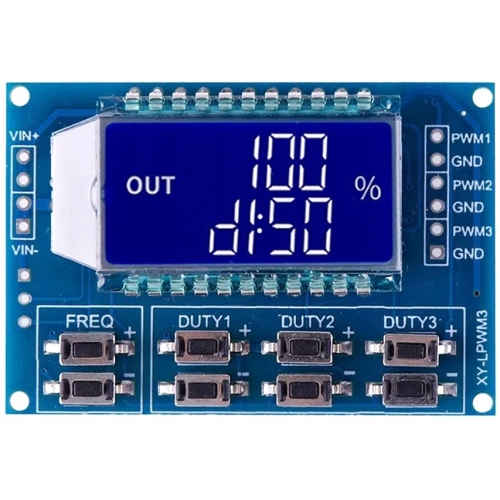

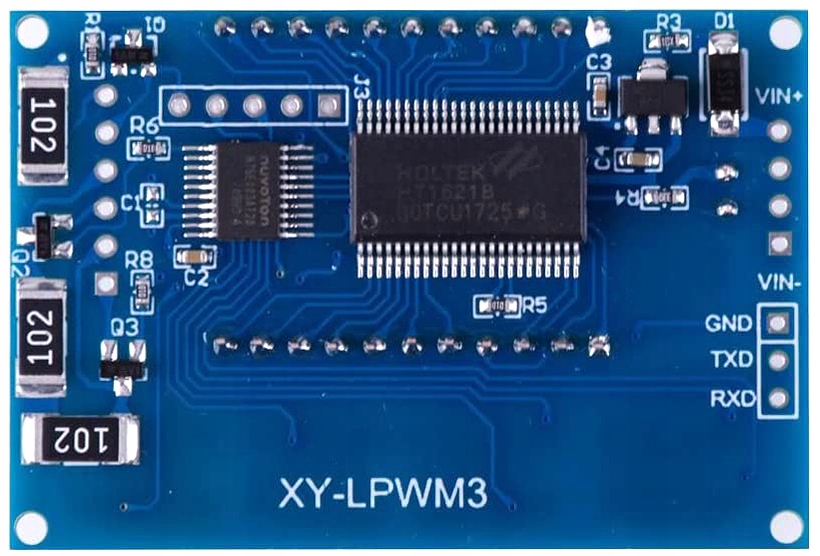

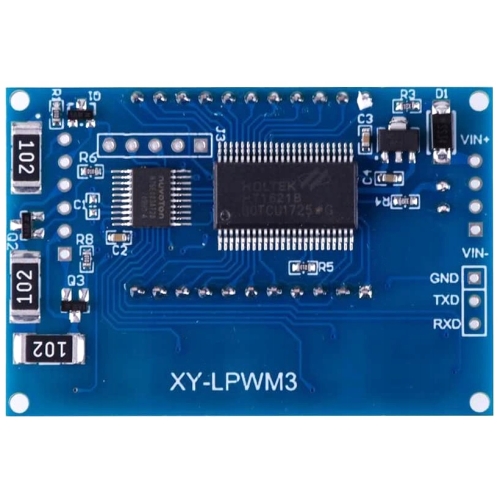

XY-LPWM3 to 3-kanałowy moduł generatora sygnału PWM z regulacją częstotliwości oraz wypełnienia impulsów przebiegu prostokątnego.

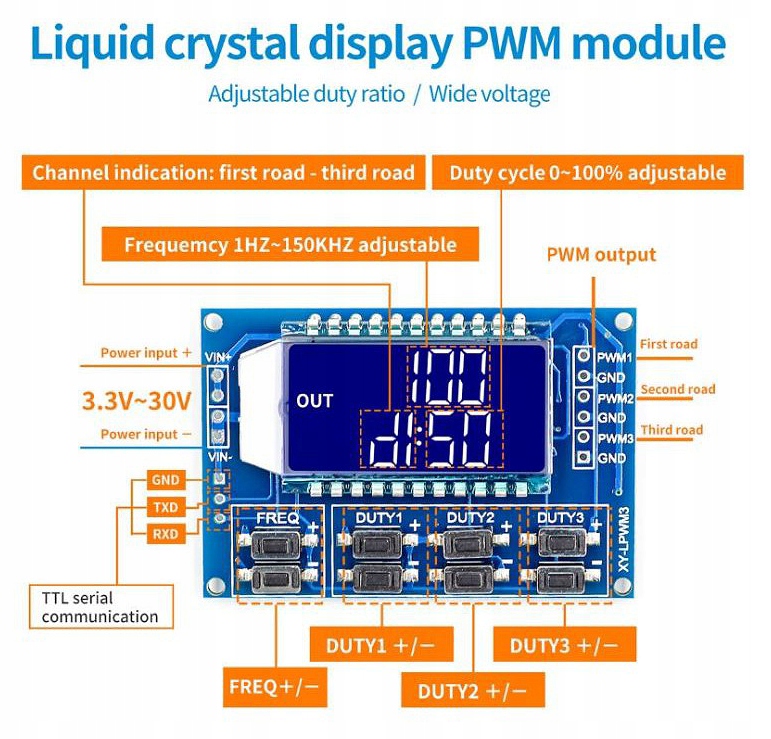

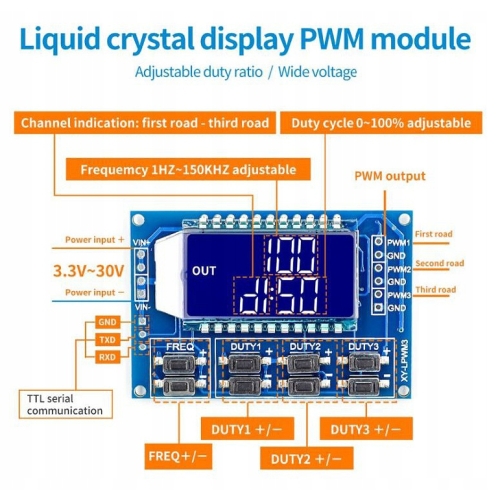

Moduł posiada dwu segmentowy czytelny wyświetlacz LCD oraz możliwość komunikacji szeregowej przez złącze RS232 TTL (GND, TXD, RXD). Zaopatrując się dodatkowo w konwerter USB UART TTL możemy łatwo z poziomu terminalna sterować parametrami XY-LPWM3

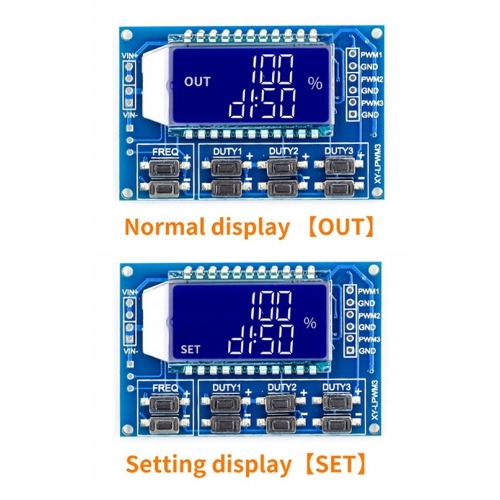

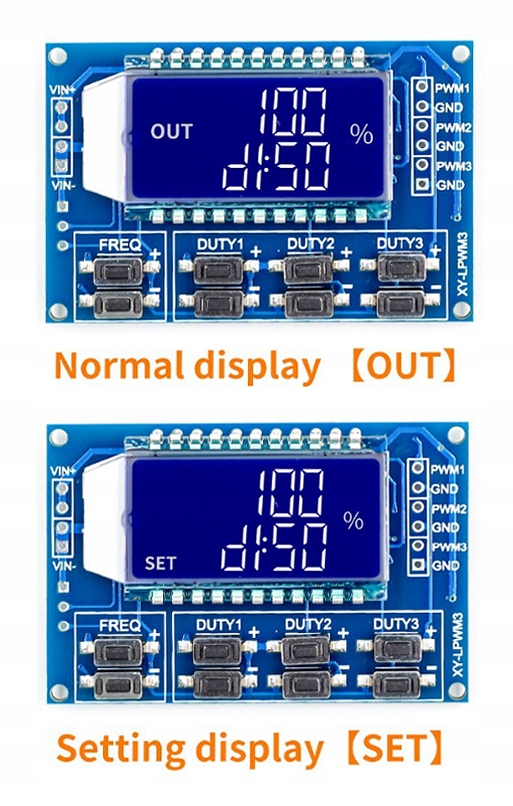

Górna linia wyświetlacza to wartość częstotliwości, natomiast dolna to wartość współczynnika PWM w procentach %.

Do dyspozycji mamy trzy niezależne kanały dla których można ustawić częstotliwość oraz wypełnienie impulsów. Po wyłączeniu (zaniku zasilania) ustawione parametry są zapamiętywane.

Wyjścia sterownika PWM ma organiczną wydajność prądową do 30 mA. Dlatego wyjście oferowanego generatora PWM należy traktować jako napięciowe.

Regulacja współczynnika wypełnienia PWM najczęściej wykorzystywana jest do regulacji prędkości obrotowej silników elektrycznych prądu stałego. Zaletą takiego sterowania jest duża sprawność regulacji mocy, małe starty cieplne, zachowanie wysokiego momentu obrotowego silnika w dużym zakresie regulacji mocy. Regulacje PWM wykorzystuje się również do sterowania mocą innych odbiorników prądu stałego np. jasności świecenia diod, modułów LED poprzez regulację mocy itp.

Generator działa z częstotliwościami:

• 1-999Hz (.XXX)
• 0,1-99,9kHz (.XX.X)
• 1-150kHz (.X.X.X)

Parametry techniczne:

• model: sterownik przebiegu prostokątnego PWM XY-LPWM3
• ilość kanałów: 3
• napięcie zasilania: 3,3-30VDC
• regulacja współczynnika wypełnienia: 0 do 100%
• zakres regulacji częstotliwości przebiegu: 1Hz do 150kHz
• dokładność regulacji częstotliwości: 2%
• napięcie wyjście = napięcie zasilania
• prąd wyjściowy: 5 do 30mA
• wyświetlacz LCD
• górna linia - częstotliwość przebiegu
• dolna linia - wartość współczynnika wypełnienia PWM %
• d1, d2, d3 - ustawienia wyjściowe kanału 1,2,3
• wymiary 55x37x10mm

Przykładowe wartości:

• linia górna: 100 - 100Hz (zmiana FREQ +/-)
• linia dolna: d1:50% - wypełnienie 50% dla kanału 1 (zmiana DUTY1/2/3 +/-)

Zastosowanie:

• 3-kanałowy generator fali prostokątnej,
• sterowanie silników krokowych,
• generowanie sygnału zegarowego dla MCU,
• generowanie impulsów dla ściemniaczy itp.
