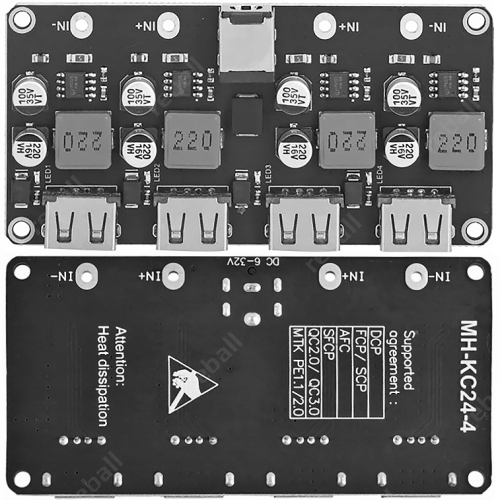

Moduł XFW-KC42-4 szybkiego ładowania USB

To zaawansowane urządzenie zaprojektowane z myślą o szybkim ładowaniu urządzeń zasilanych z portu USB i wielu innych zastosowaniach. Zawiera wiele innowacyjnych rozwiązań, które poprawiają wydajność i niezawodność ładowania urządzeń mobilnych.

Parametry techniczne:

• Wbudowany układ konwertera stopniowego przełączania synchronicznego
• Zakres napięcia wejściowego: 4.5V do 32V
• Zakres napięcia wyjściowego: od 3V do 12V
• Moc wyjściowa: maksymalnie 24W (4V/3.6A, 5V/3.4A, 9V/2.5A, 12V przy 2A itp.)
• Kompensacja napięcia wyjściowego przewodowego
• Wyjście ma charakterystykę CV/CC
• Efektywność konwersji osiąga 97%
• Częstotliwość przełączania 220Khz

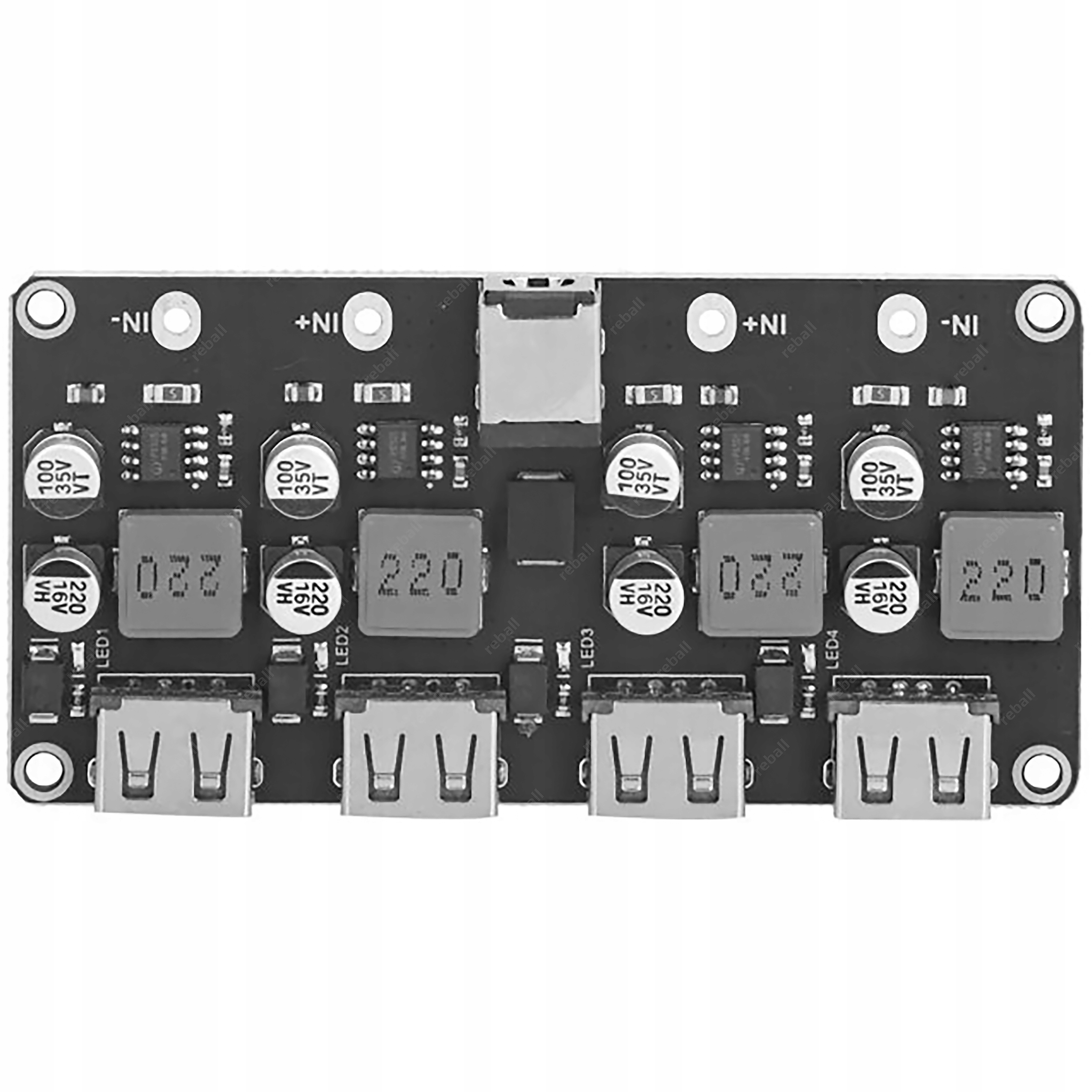

• Niezależne 4 porty USB
• Obsługa szybkiego trybu ładowania

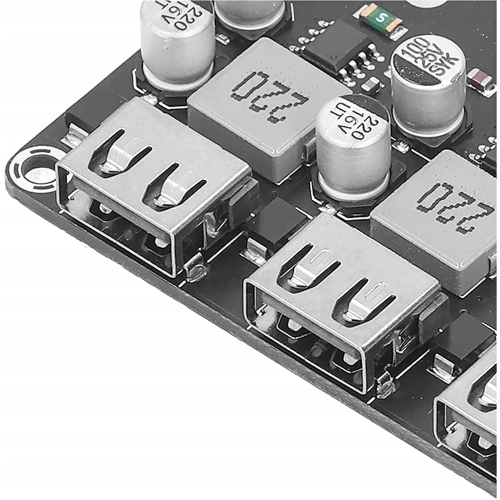

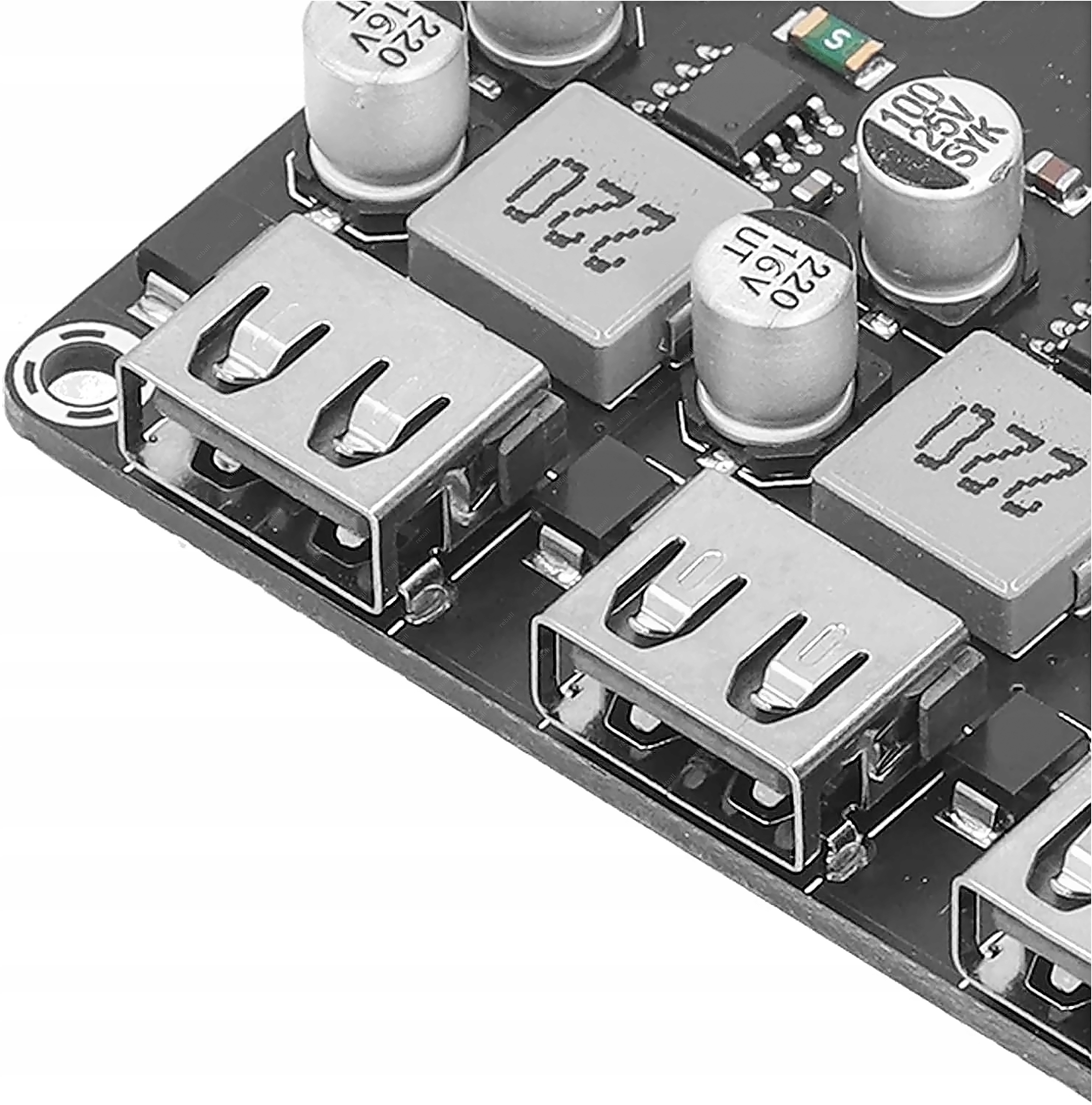

Konstrukcja PCB i szybkie ładowanie Q3.0

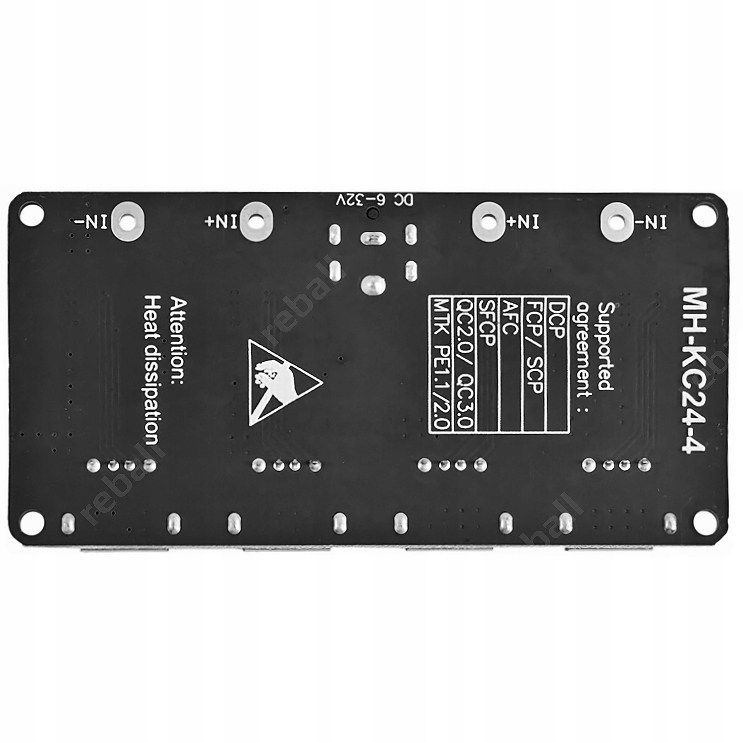

Aby poprawić rozpraszanie ciepła, moduł wyposażono w liczne otwory wentylacyjne i znacznie powiększono dolną płytę PCB. Dzięki temu temperatura podczas ładowania urządzeń mobilnych jest utrzymywana na niskim poziomie.

Każdy z czterech kanałów obsługuje protokół szybkiego ładowania QC 3.0. Moduł może jednocześnie dostarczać napięcia 5V, 9V i 12V (wymaga wsparcia protokołu przez urządzenie), a prąd jest dostosowywany automatycznie. Maksymalna moc pojedynczego kanału wynosi 24W, a całego modułu - imponujące 96W.

Wydajność i ochrona

Moduł charakteryzuje się wyjątkowo wysoką sprawnością energetyczną na poziomie 97%. Dzięki temu minimalizowane są straty energii, co przekłada się na szybsze ładowanie urządzeń.

Moduł XFW-KC42-4 oferuje szereg mechanizmów ochronnych, w tym zabezpieczenie przed przeciążeniem na wyjściu, nadmiernym napięciem na wejściu, niskim napięciem na wejściu oraz krótkim spięciem na wyjściu. Dodatkowo, urządzenie posiada ochronę przed nadmiernym nagrzewaniem.

Wsparcie protokołów i zakresy napięcia

Moduł obsługuje wiele popularnych protokołów szybkiego ładowania, takich jak BC1.2, Apple, Samsung, Qualcomm QC2.0 i QC3.0, MTK PE1.1/PE2.0, Huawei Fast Charge Protocol FCP, Samsung Quick Charge Agreement AFC, oraz Spreadtrum fast charge protocol SFCP.

Moduł może pracować w zakresie napięcia wejściowego od 4.5V do 32V. Napięcie wyjściowe jest automatycznie dostosowywane w zależności od protokołu szybkiego ładowania w zakresie od 3V do 12V.

Zastosowanie

Moduł XFW-KC42-4 może być wykorzystywany w wielu zastosowaniach, takich jak ładowarki samochodowe, szybkie ładowarki, inteligentne listwy zasilające, ładowarki słoneczne itp. Działa on z napięciem od 12V do 30V DC, z zachowaniem poprawnej polaryzacji na wejściu.
