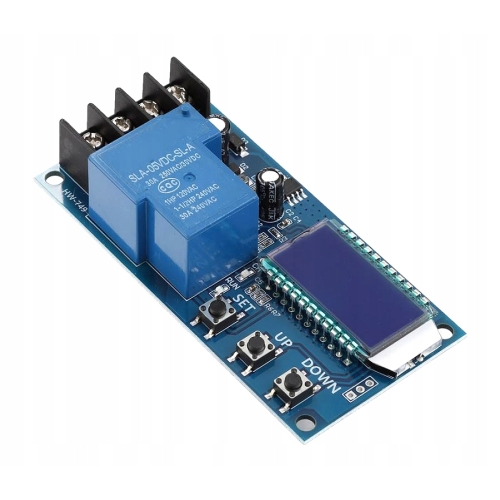

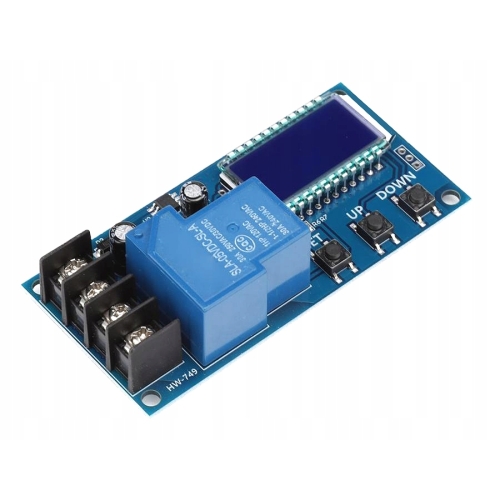

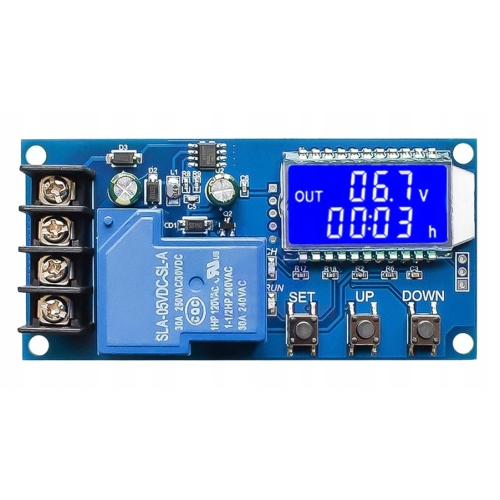

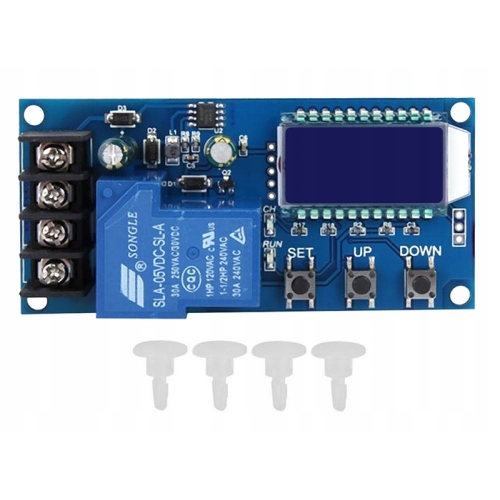

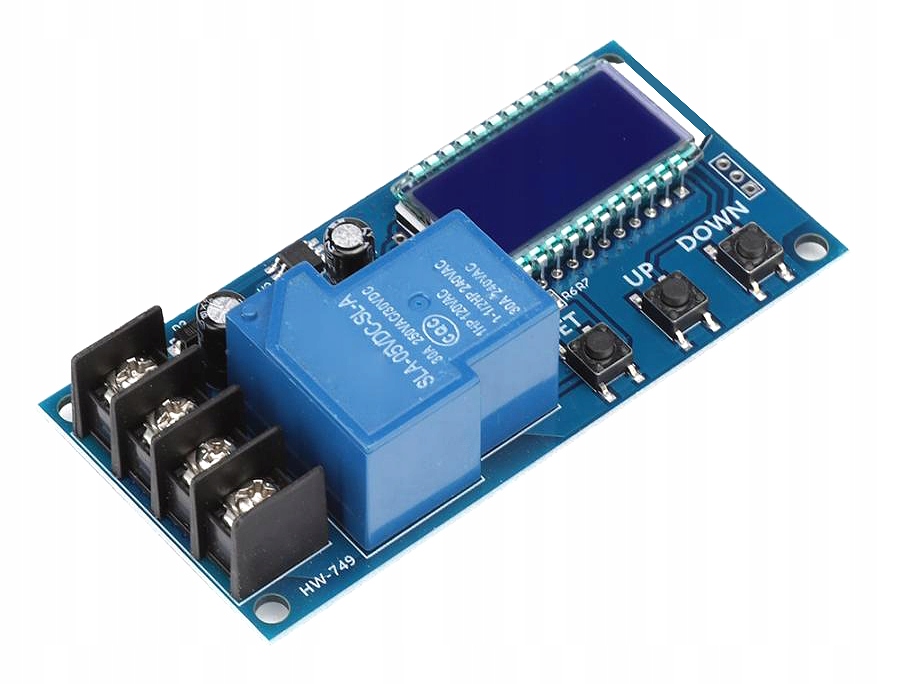

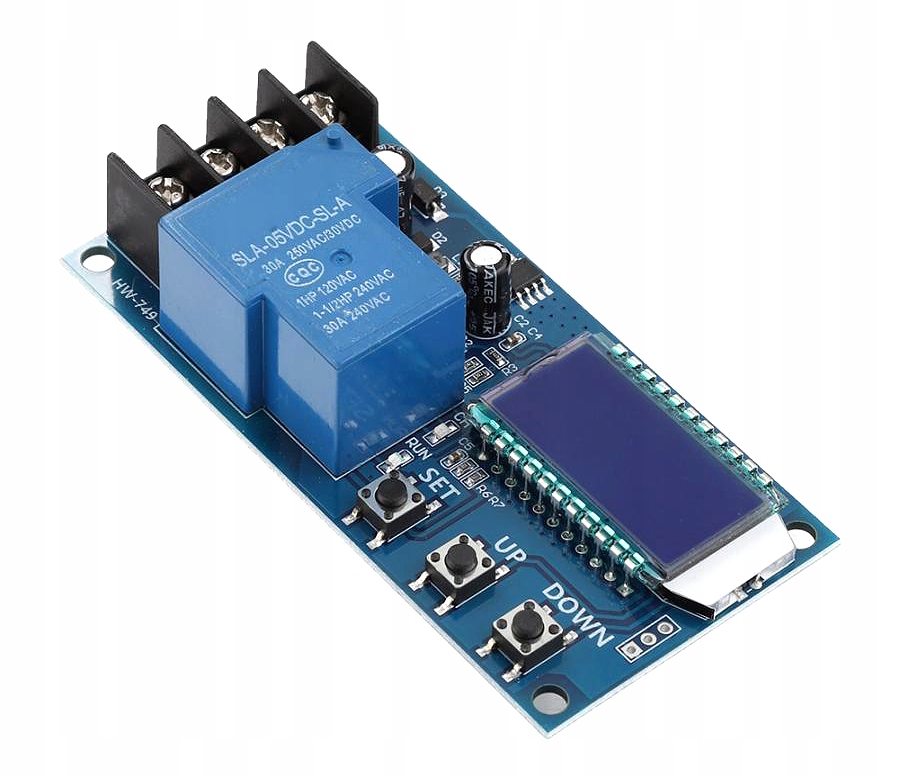

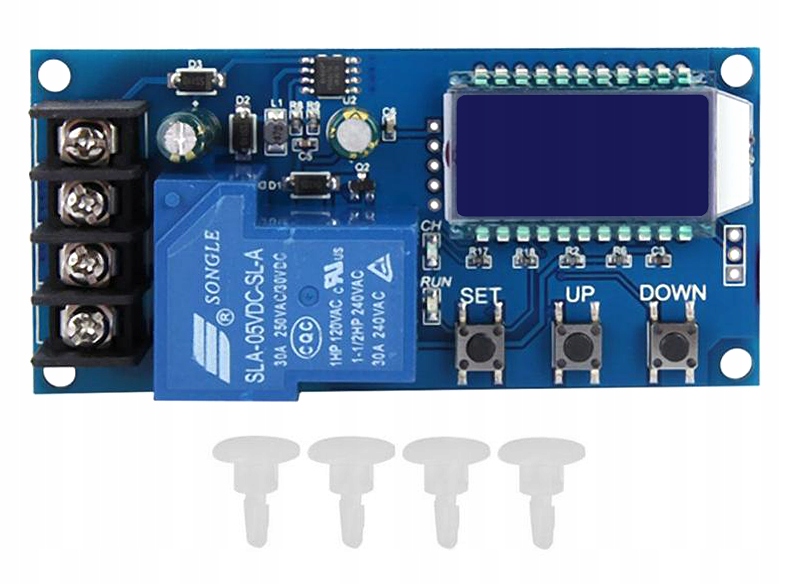

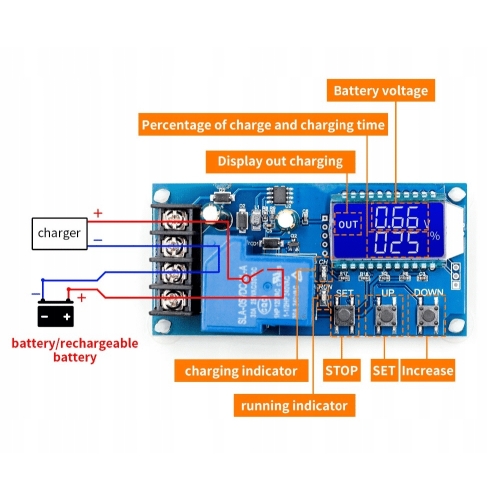

Moduł sterujący ładowaniem akumulatorów HW-749 lub nazywany inaczej XY-L30A przeznaczony jest do:

• monitorowania
• odłączania źródła napięcia

podczas ładowania akumulatorów.

Dodatkowo możemy ustawić czas ładowania podłączanego akumulatora.

Układ umożliwia ustawienie dolnej oraz górnej wartości granicznej napięcia przy których ma następować włączanie lub wyłączanie ładowarki według potrzeby.

Moduł przeznaczony jest dla akumulatorów 6-60V.

Czytelny wyświetlacz LCD pozwala na kontrolę napięcia oraz ustawianie parametrów. Urządzenie posiada możliwość komunikacji z komputerem przez UART gdzie zdalnie możemy ustawić parametry oraz odczytać obecną wartość napięcia oraz pozostałe parametry pracy.

Napięcie ładowania jest jednocześnie napięciem zasilania modułu.

Parametry techniczne:

• model: HW-749 / XY-L30A - kontroler ładowania akumulatorów
• napięcie ładowania/zasilania: 6V do 60V
• maksymalny prąd ładowania: 30A
• maksymalne obciążenie wyjść przekaźnika: 30A/250V AC lub 30A 30V DC
• wyświetlacz LCD
• regulacja napięcia: co 0,1V
• dokładność wskazań woltomierza: +/- 0,1V
• komunikacja UART: tak
• gniazda terminal block do przykręcenia przewodów
• wymiary: 92 x 45 x 25 mm

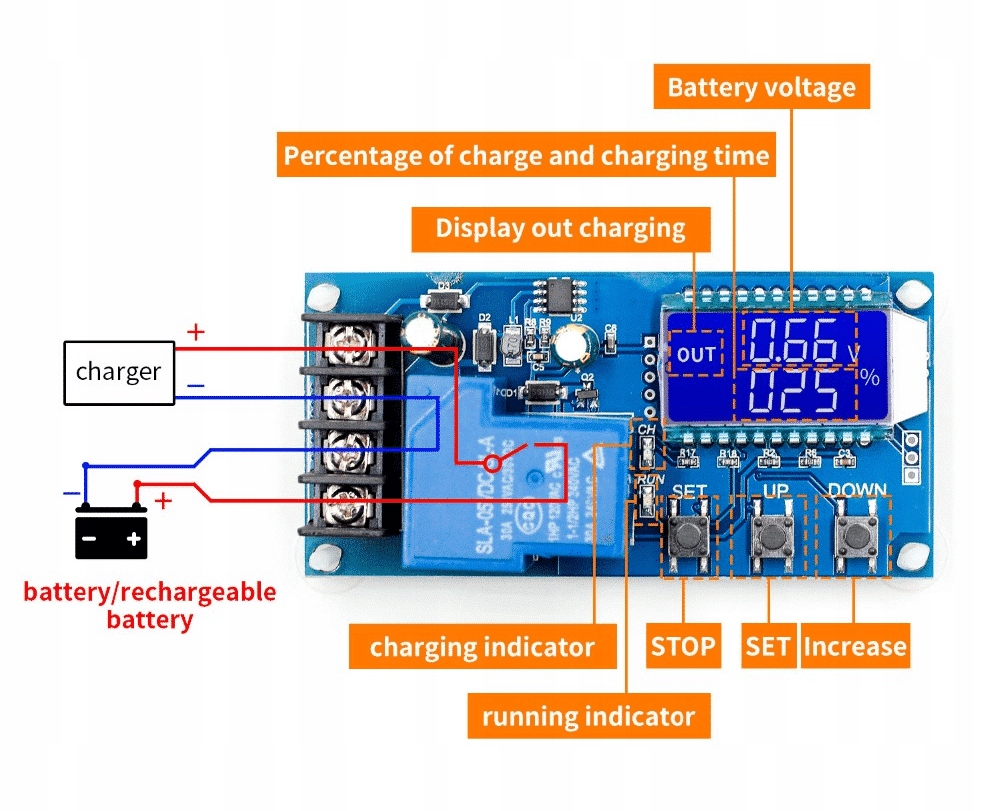

Oznaczenia parametrów:

• dn : dolne napięcie graniczne
• UP: górne napięcie graniczne
• OP: czas ładowania

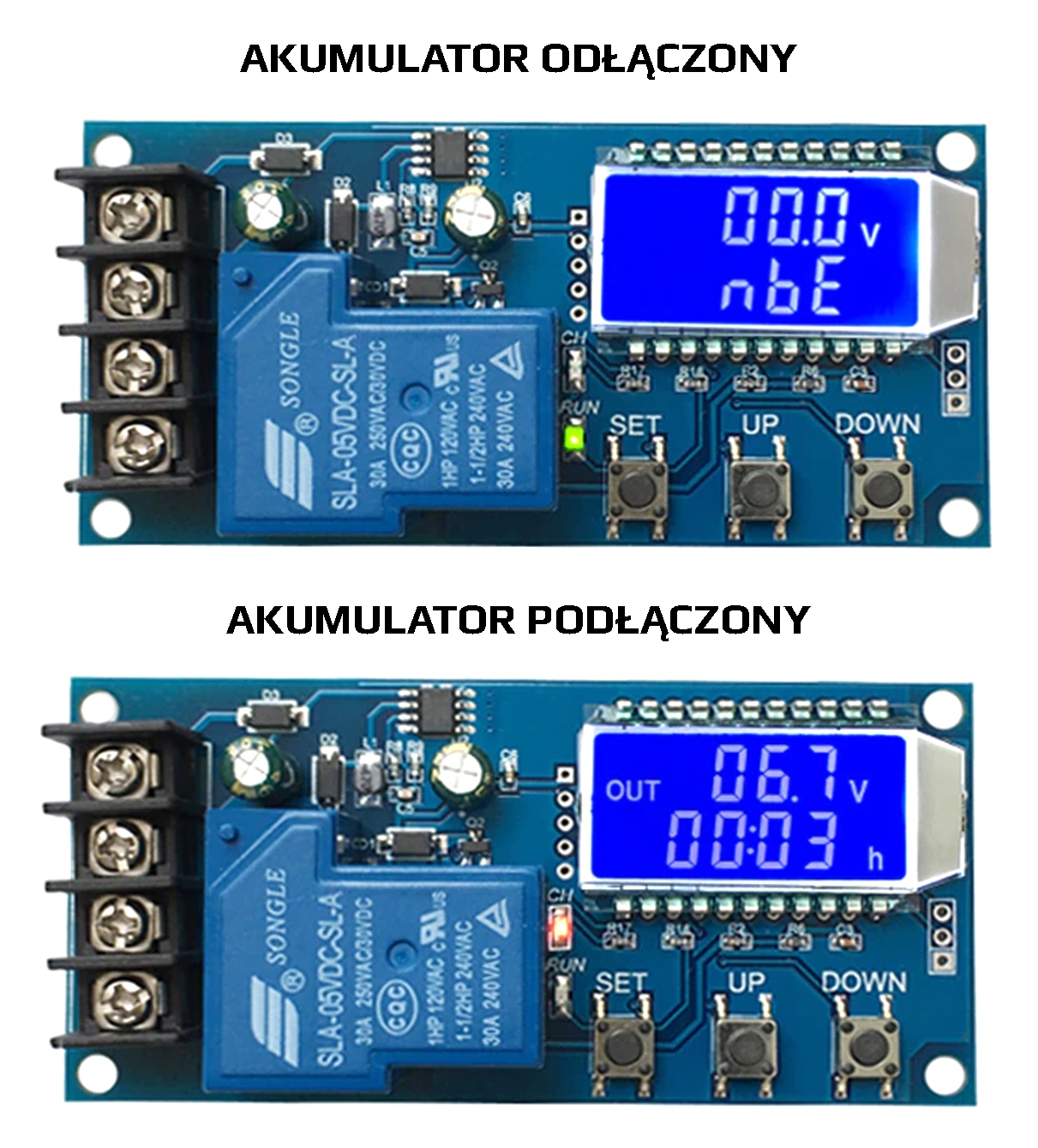

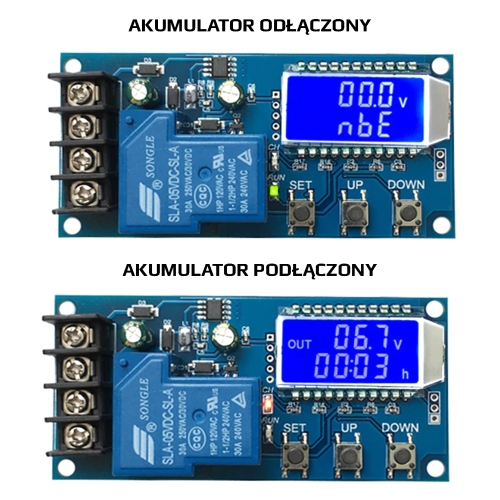

Jeżeli na wyświetlaczu widnieje nbe oznacza to że akumulator nie został podłączony.

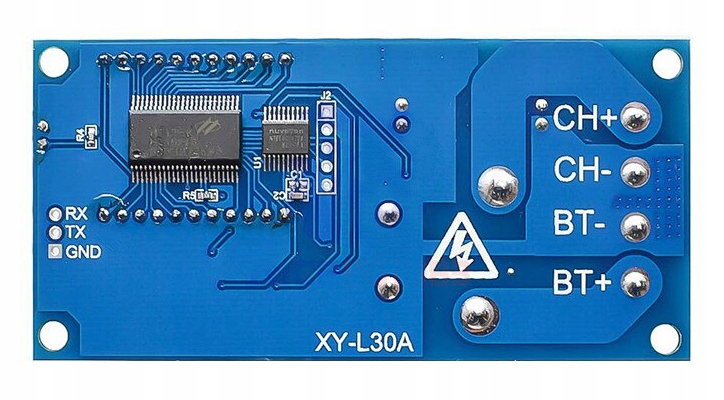

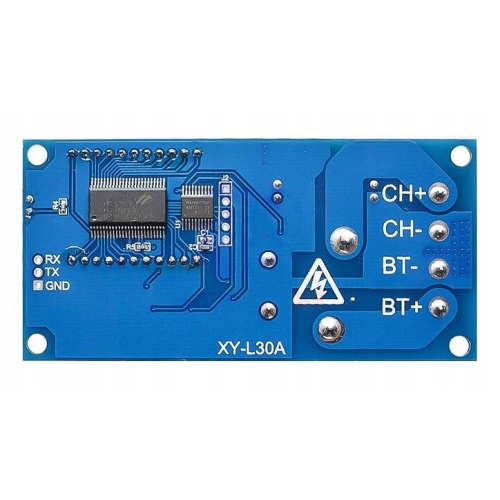

Komunikacja UART:

• standard komunikacji:
• szybkość transmisji: 115200 bps
• bity danych: 8
• bit stopu: 1
• cyfra kontrolna: brak
• kontrola przepływu: brak

Tryb automatycznego ładowania:

Ustawiając górne napięcie graniczne UP oraz dolne napięcie graniczne dn przekaźnik włącza się jeżeli napięcie na akumulatorze jest niższe niż dn. Następuje ładowanie akumulatora do osiągnięcia górnego napięcia granicznego. Następnie przekaźnik wyłącza się.

Tryb ładowania czasowego:

Żeby włączyć ten tryb parametr OP musi mieć ustawioną wartość. Przekaźnik włącza się i następuje ładowanie w przypadku gdy napięcie akumulatora jest niższe niż dolne napięcie graniczne dn. Przekaźnik wyłącza się gdy napięcie na akumulatorze osiągnie górne napięcie graniczne UP lub w przypadku gdy odliczanie zakończyło się. Jeżeli napięcie na akumulatorze jest niższe niż dn to przekaźnik będzie się włączał nawet jeżeli skończy się czas OP. Moduł automatycznie wyłączy funkcję sterowania czasem ładowania.
