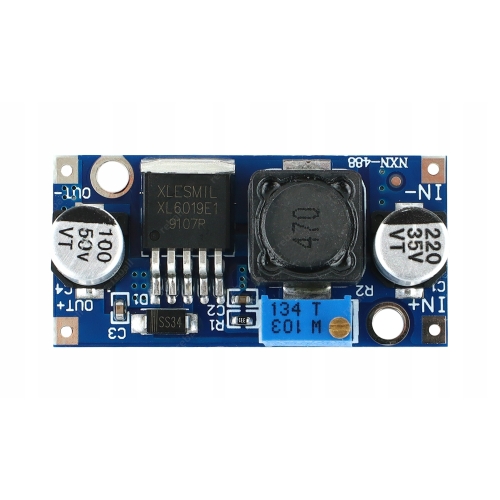

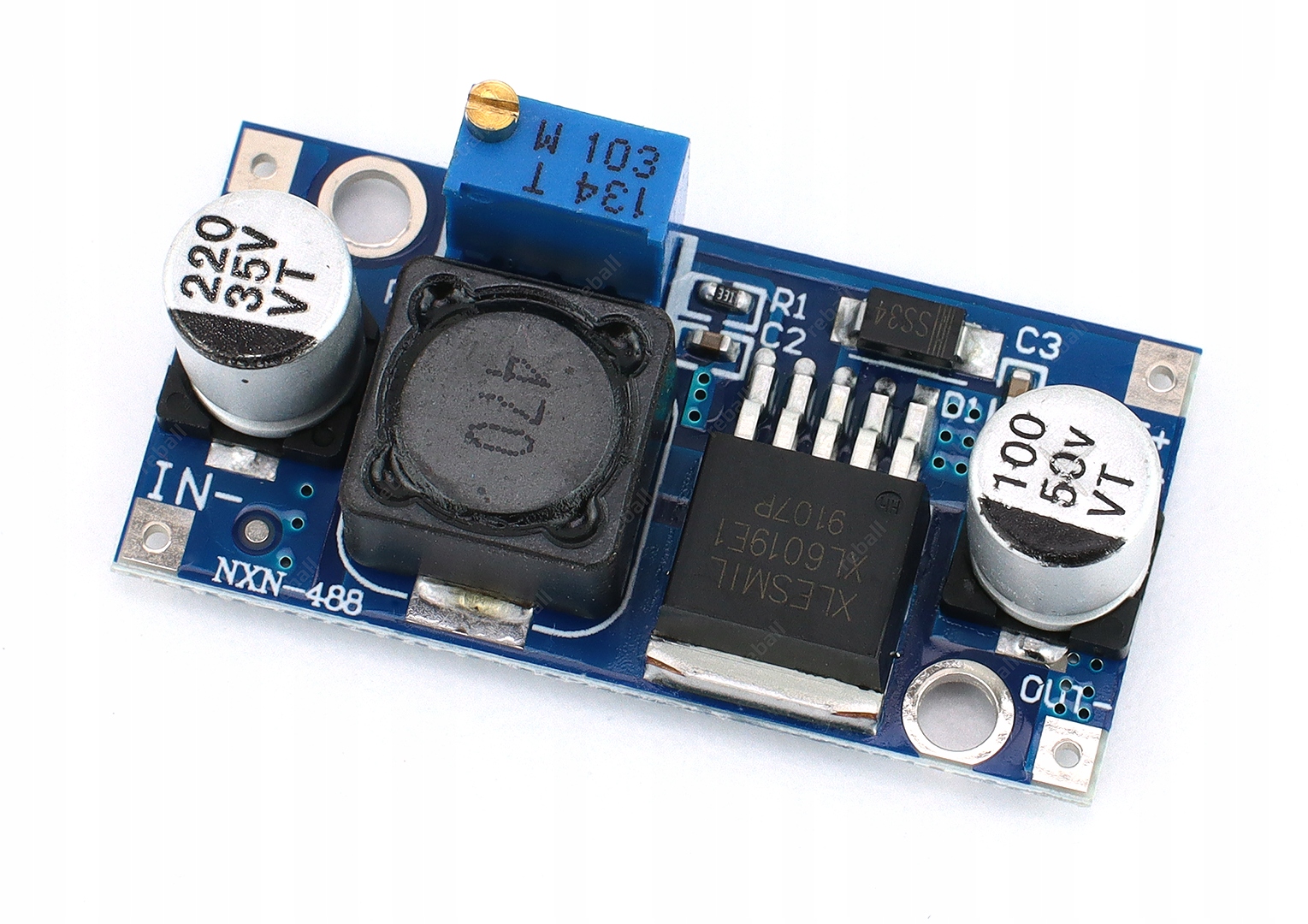

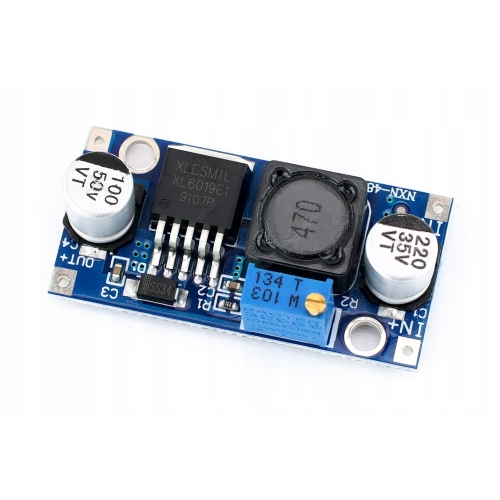

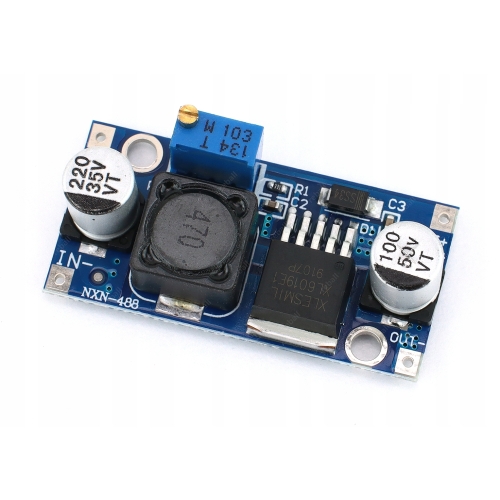

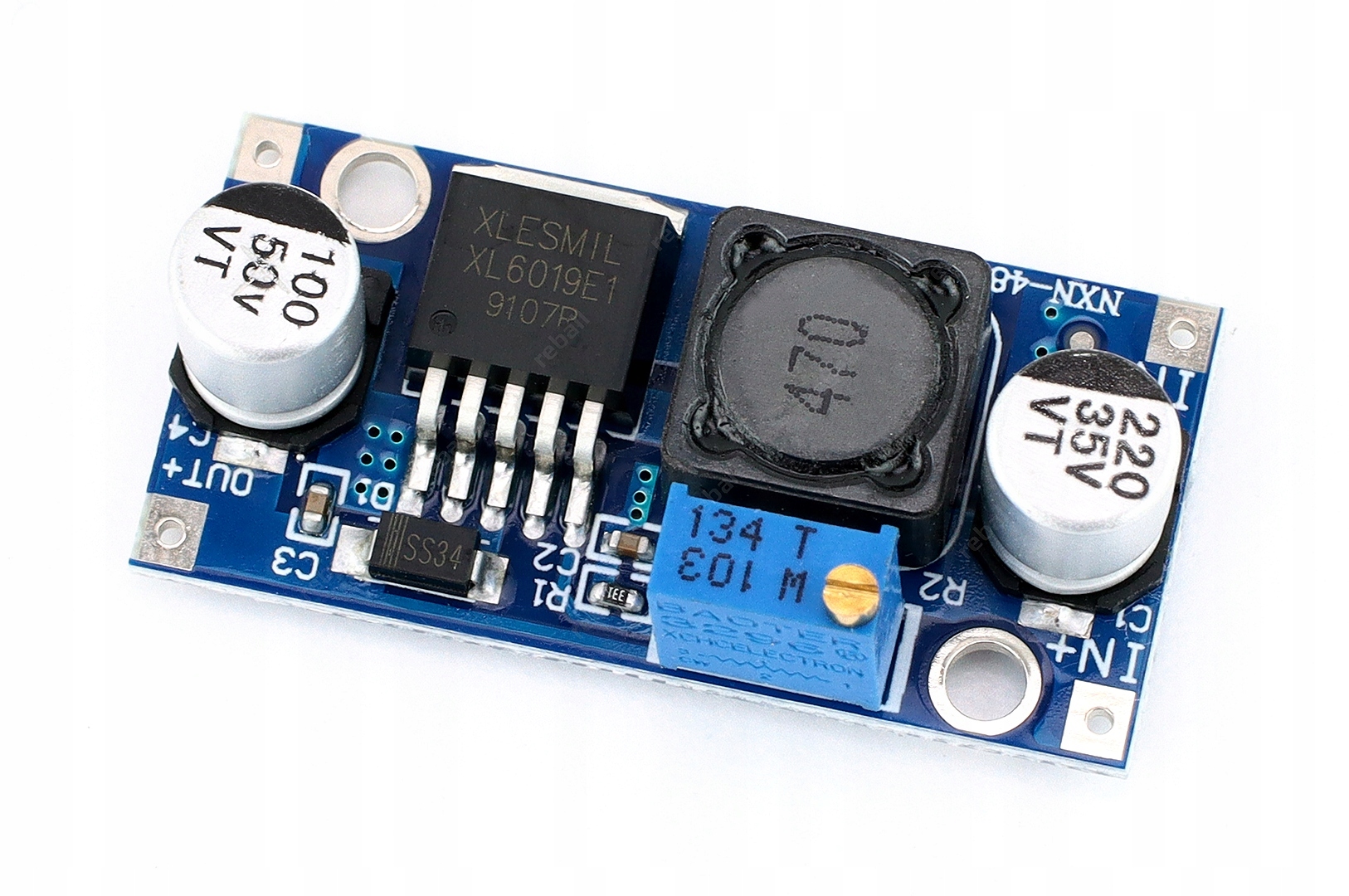

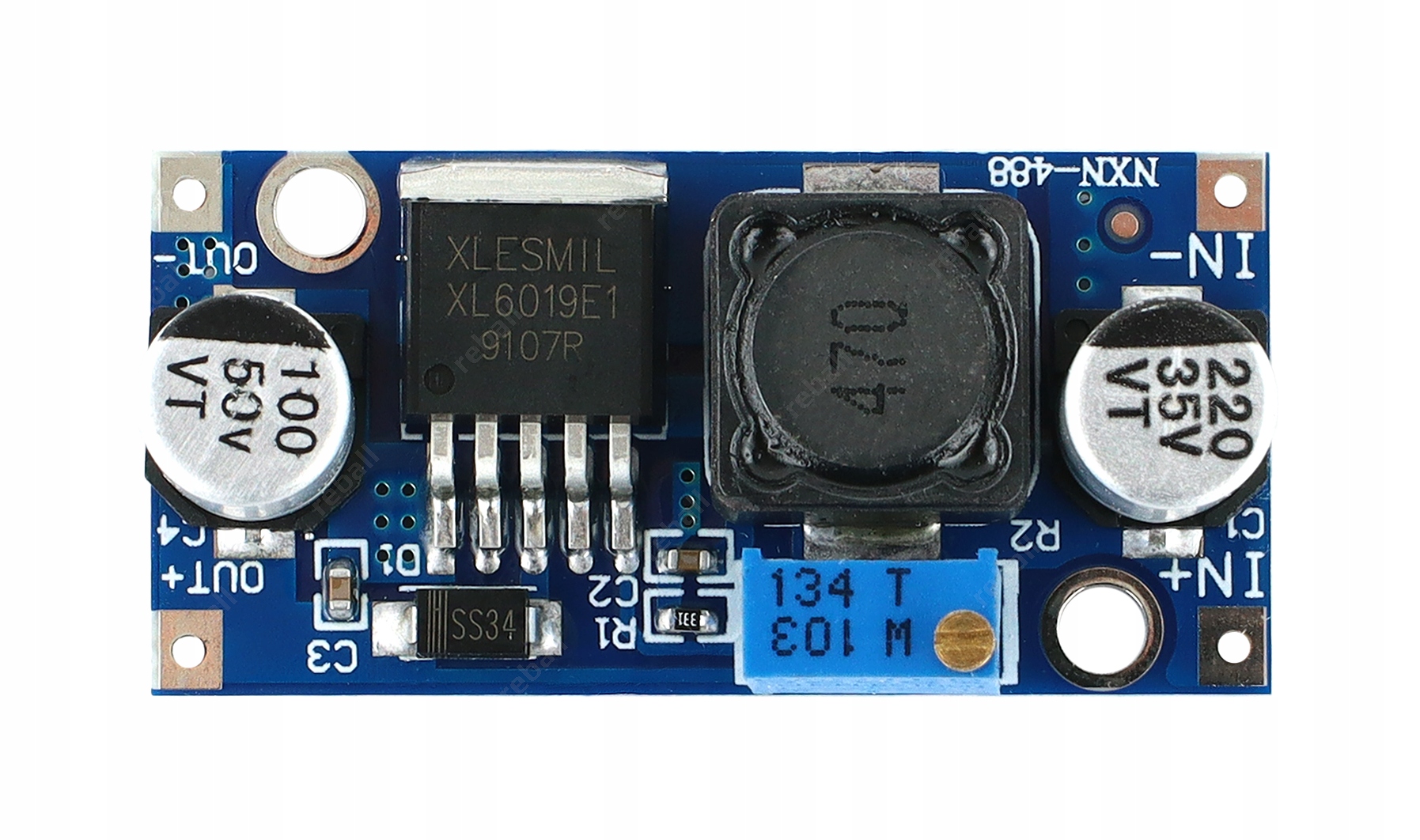

PRZETWORNICA XL6019 STEP-UP PODWYŻSZAJĄCA NAPIĘCIE - do 40V/20W
Moduł impulsowej przetwornicy napięcia DC-DC typu Step-Up podwyższającej napięcie wejściowe na wyjściu.
Przetwornica zbudowana w oparciu o układ XL6019.
Przetwornica umożliwia podniesienie napięcia w zakresie od 5-35V do 5-40V DC.
Regulacji napięcia można dokonać przez wieloobrotowy potencjometr.
Układ charakteryzuje się dużą sprawnością i łatwą obsługą.
Parametry techniczne:
- model: XL6019 przetwornica podwyższająca napięcie
- napięcie wejściowe: 5V-35V DC
- napięcie wyjściowe: regulowane 5V-40V DC
- prąd wejściowy: max 4A (chwilowy 5A)
- prąd wyjściowy: max 1,5A
- moc: max 20W (25W z chłodzeniem)
- sprawność <94%
- częstotliwość pracy: 180kHz
- rozmiar modułu: 44,3x23mm (wysokość 15mm)
Sposób używania przetwornicy:
Do zacisków wejściowych VIN podłączamy stałe napięcie wejściowe zachowując odpowiednią polaryzację zgodnie z nadrukiem na płytce drukowane. Czyli do zacisku VIN+ podłączamy (+) napięcia wejściowego, a do VIN- podłączamy masę GND. Do wyjścia VOUT (+) i (-) podłączamy woltomierz i za pomocą potencjometru ustawiamy żądaną wartość napięcia wyjściowego. Po osiągnięciu wybranej wartości napięcia możemy podłączyć urządzenie (odbiornik) którym chcemy zasilać.

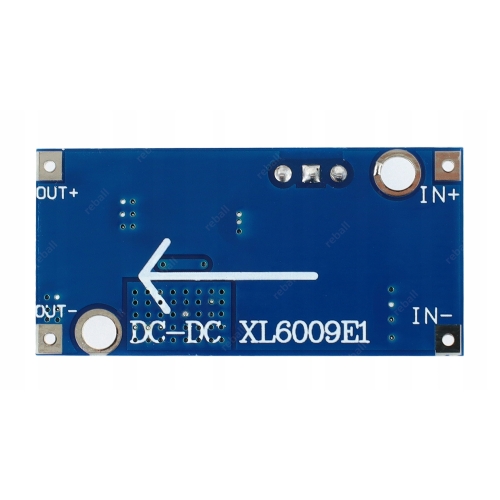

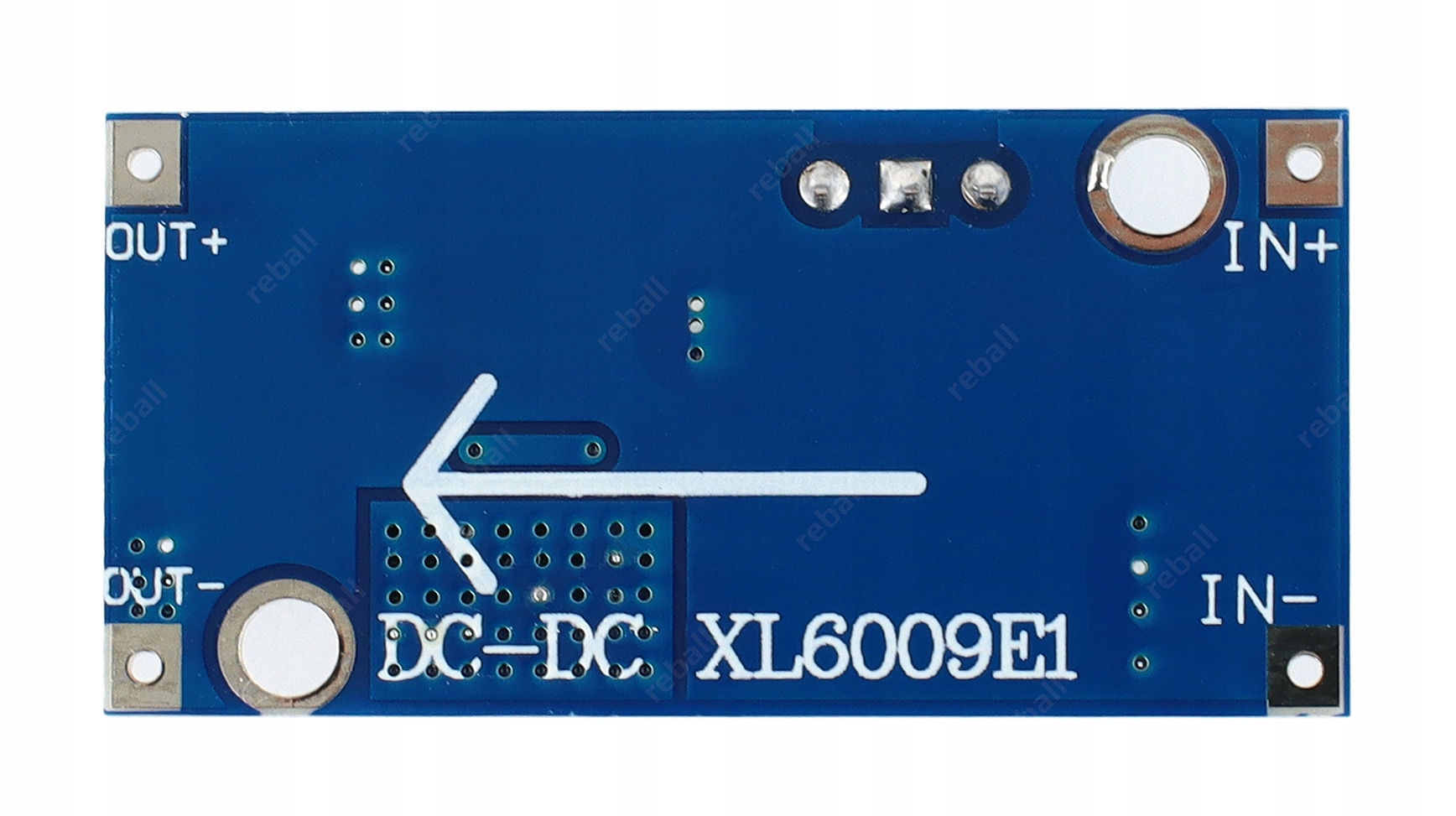

Układ XL6019 zamontowany jest na uniwersalnej płytce od modułu XL6009E1.
Zastosowanie:
- podwyższanie napięcia
- zasilanie diod mocy LED
- układy KIT DIY
- moduły Arduino, mikroprocesorowe
NALEŻY PAMIĘTAĆ ABY NAPIĘCIE WYJŚCIOWE BYŁ ZAWSZE WYŻSZE OD NAPIĘCIA WEJŚCIOWEGO!
Przetwornica step-up ulegnie uszkodzeniu jeżeli napięcie wyjściowe będzie poniżej napięcia wejściowego. Przed podłączeniem zasilania należy ustawić potencjometr na najwyższe napięcie na wyjściu, następnie podpiąć zasilanie na wejście oraz miernik na wyjście i dopiero zjeżdżać potencjometrem w dół do żądanej wartości napięcia na wyjściu nie przekraczając napięcia zasilania.
Aby nie uszkodzić układu napięcie zasilania musi być o co najmniej 1,3V niższe od ustawionego napięcia na wyjściu.
