ZASILACZ PRZETWORNICA DC-DC STEP UP XL6009E1 5-35V
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XELE0000062
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 12 miesięcy
- Opis produktu
- Recenzje produktu (0)
ELE0000062

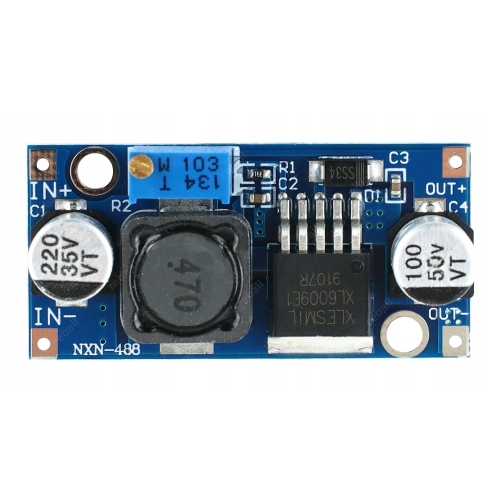

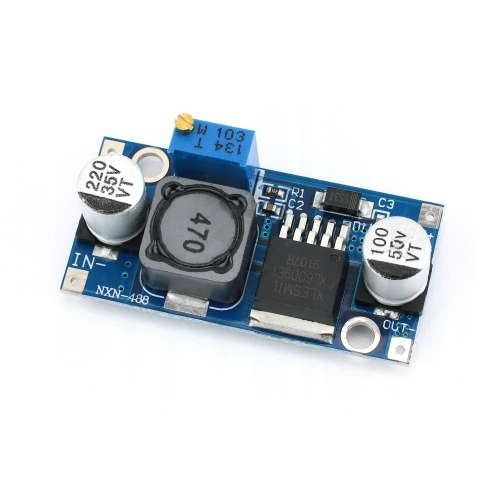

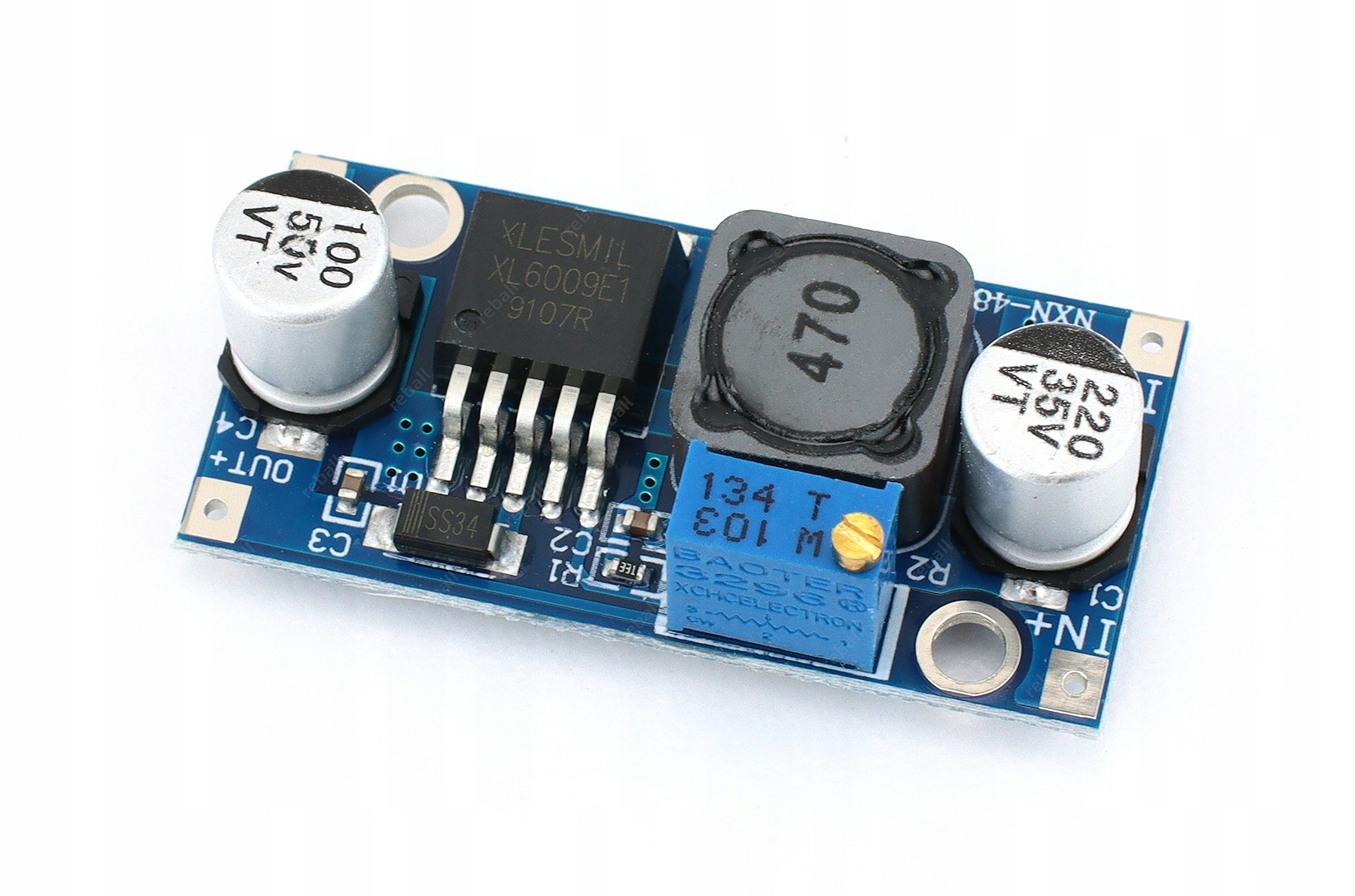

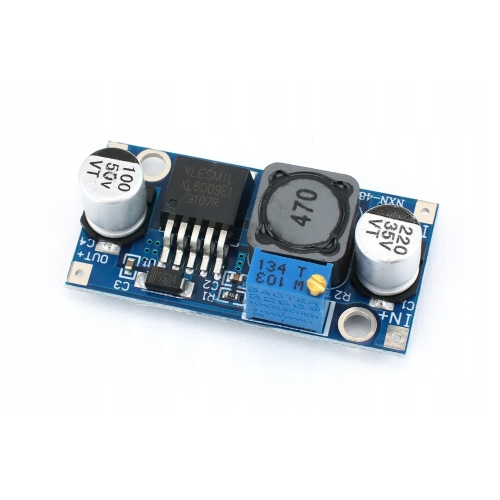

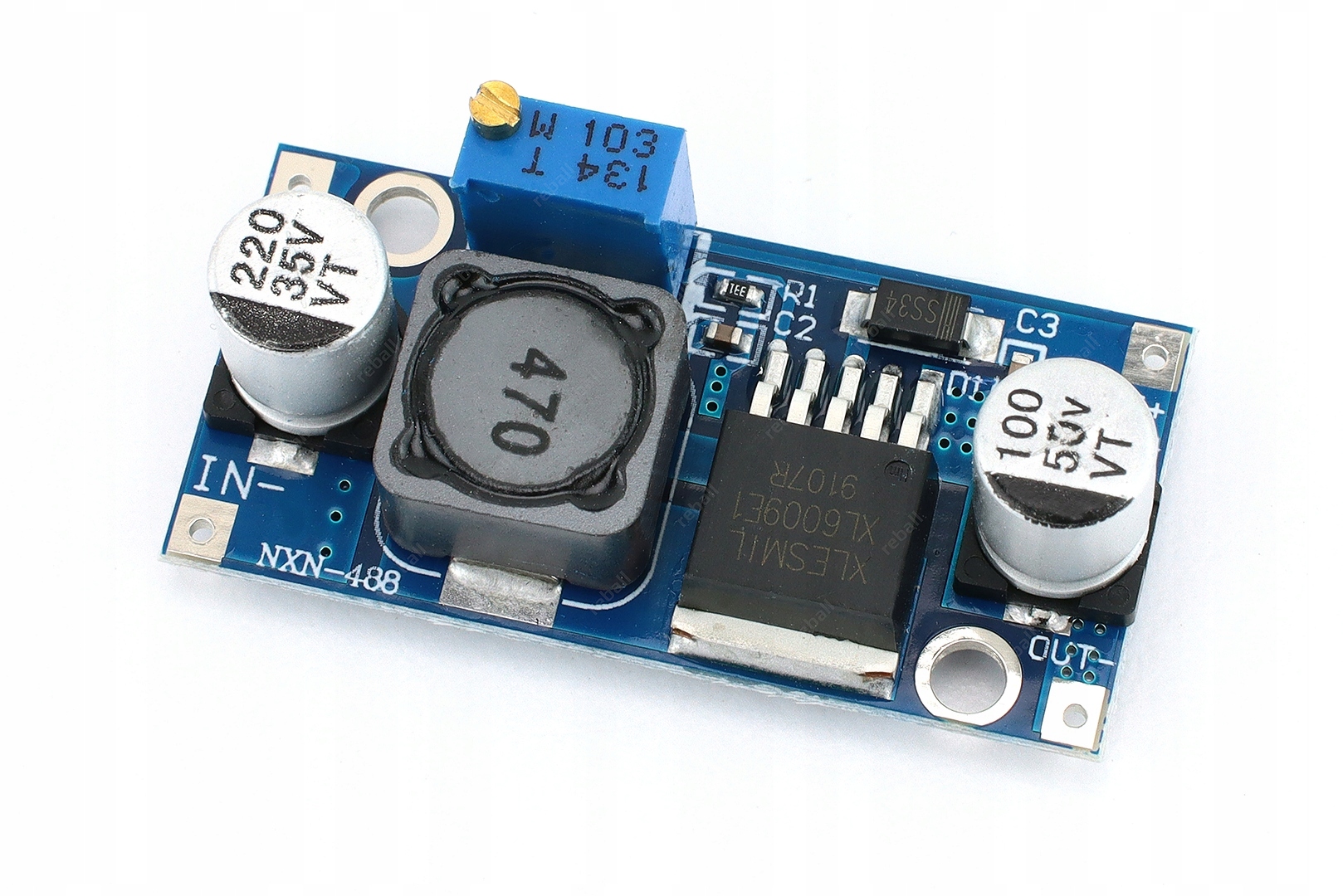

PRZETWORNICA XL6009E1 STEP-UP PODWYŻSZAJĄCA NAPIĘCIE - do 35V/3A
Moduł impulsowej przetwornicy napięcia DC-DC typu Step-Up podwyższającej napięcie wejściowe na wyjściu.
Przetwornica zbudowana w oparciu o układ XL6009E1 (zamiennik LM2577).
Przetwornica umożliwia podniesienie napięcia w zakresie od 3-32V do 5-35V DC. Regulacja napięcia wykonywana jest przez wieloobrotowy potencjometr.
Układ charakteryzuje się dużą sprawnością i łatwą obsługą.
Parametry techniczne:
- model: XL6009E1 przetwornica podwyższająca napięcie
- napięcie wejściowe: 3V-32V DC
- napięcie wyjściowe: regulowane 5V-35V DC
- prąd wejściowy: max 4A
- prąd wyjściowy: 2A, 3A z radiatorem
- sprawność <94%
- częstotliwość pracy: 400kHz
- rozmiar modułu: 44,7mm x21,7m
Sposób używania przetwornicy:

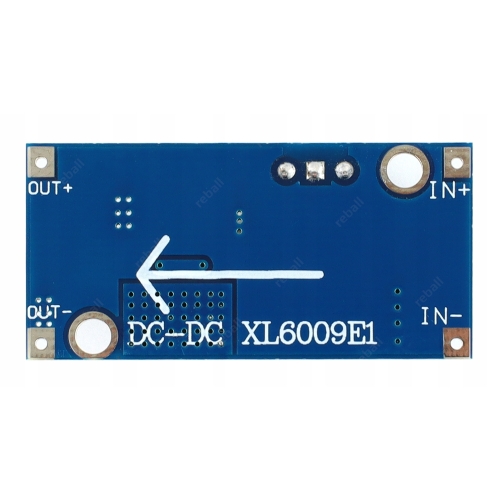

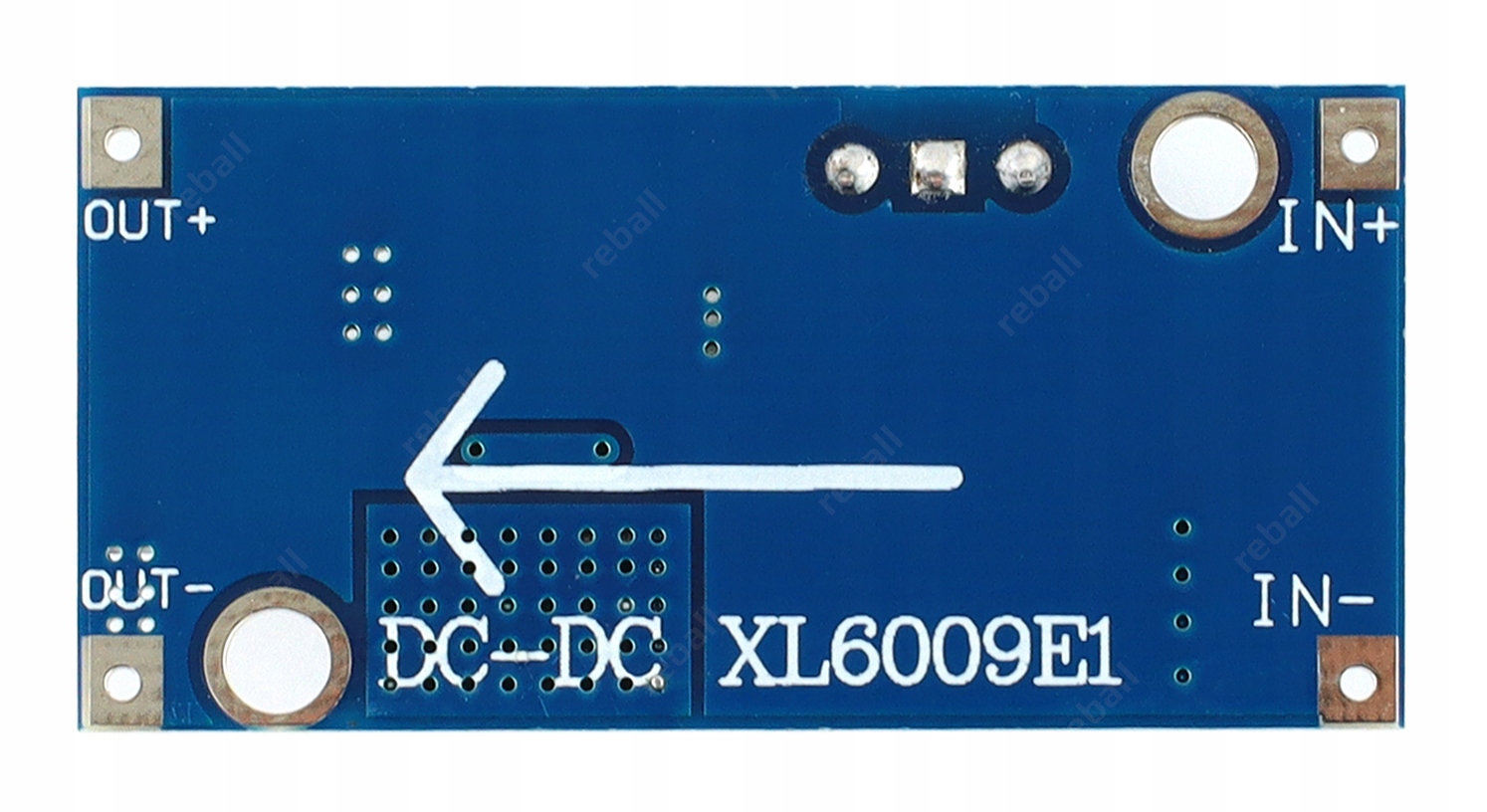

Do zacisków wejściowych VIN podłączamy stałe napięcie wejściowe zachowując odpowiednią polaryzację zgodnie z nadrukiem na płytce drukowane. Czyli do zacisku VIN+ podłączamy (+) napięcia wejściowego, a do VIN- podłączamy masę GND. Do wyjścia VOUT (+) i (-) podłączamy woltomierz i za pomocą potencjometru ustawiamy żądaną wartość napięcia wyjściowego. Po osiągnięciu wybranej wartości napięcia możemy podłączyć urządzenie (odbiornik) którym chcemy zasilać.
Zastosowanie:
- podwyższanie napięcia
- zasilanie diod mocy LED
- układy KIT DIY
- moduły Arduino, mikroprocesorowe
NALEŻY PAMIĘTAĆ ABY NAPIĘCIE WYJŚCIOWE BYŁ ZAWSZE WYŻSZE OD NAPIĘCIA WEJŚCIOWEGO!
Przetwornica step-up ulegnie uszkodzeniu jeżeli napięcie wyjściowe będzie poniżej napięcia wejściowego. Przed podłączeniem zasilania należy ustawić potencjometr na najwyższe napięcie na wyjściu, następnie podpiąć zasilanie na wejście oraz miernik na wyjście i dopiero zjeżdżać potencjometrem w dół do żądanej wartości napięcia na wyjściu nie przekraczając napięcia zasilania.
Aby nie uszkodzić układu napięcie zasilania musi być o co najmniej 1,3V niższe od ustawionego napięcia na wyjściu.
