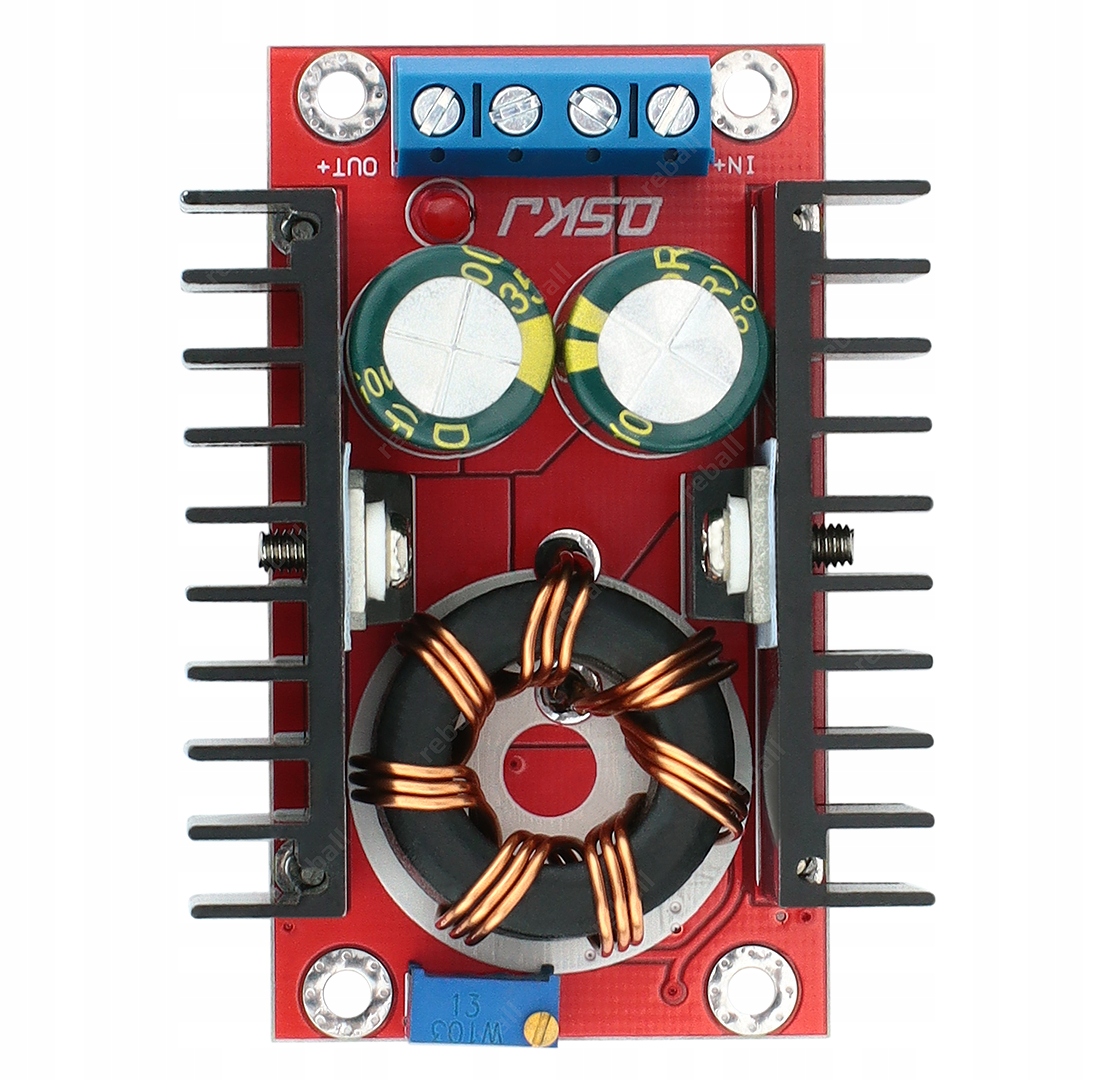

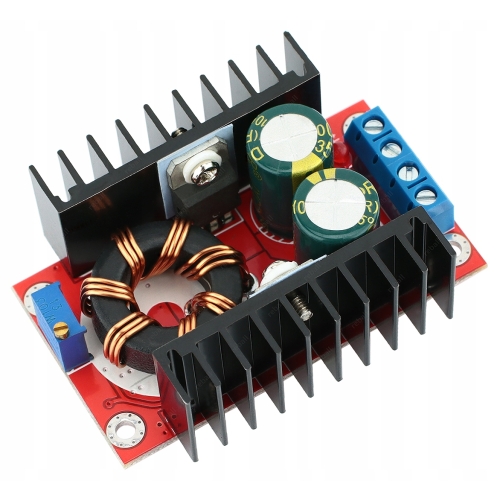

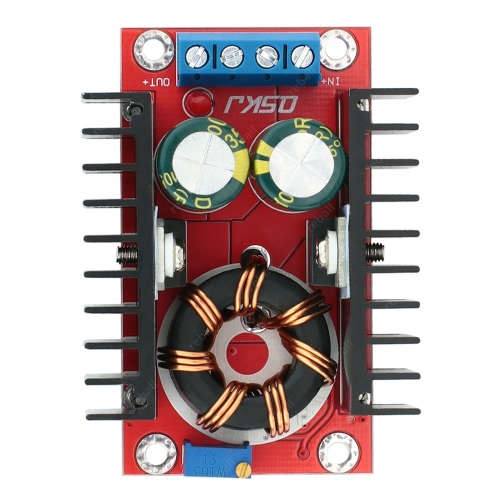

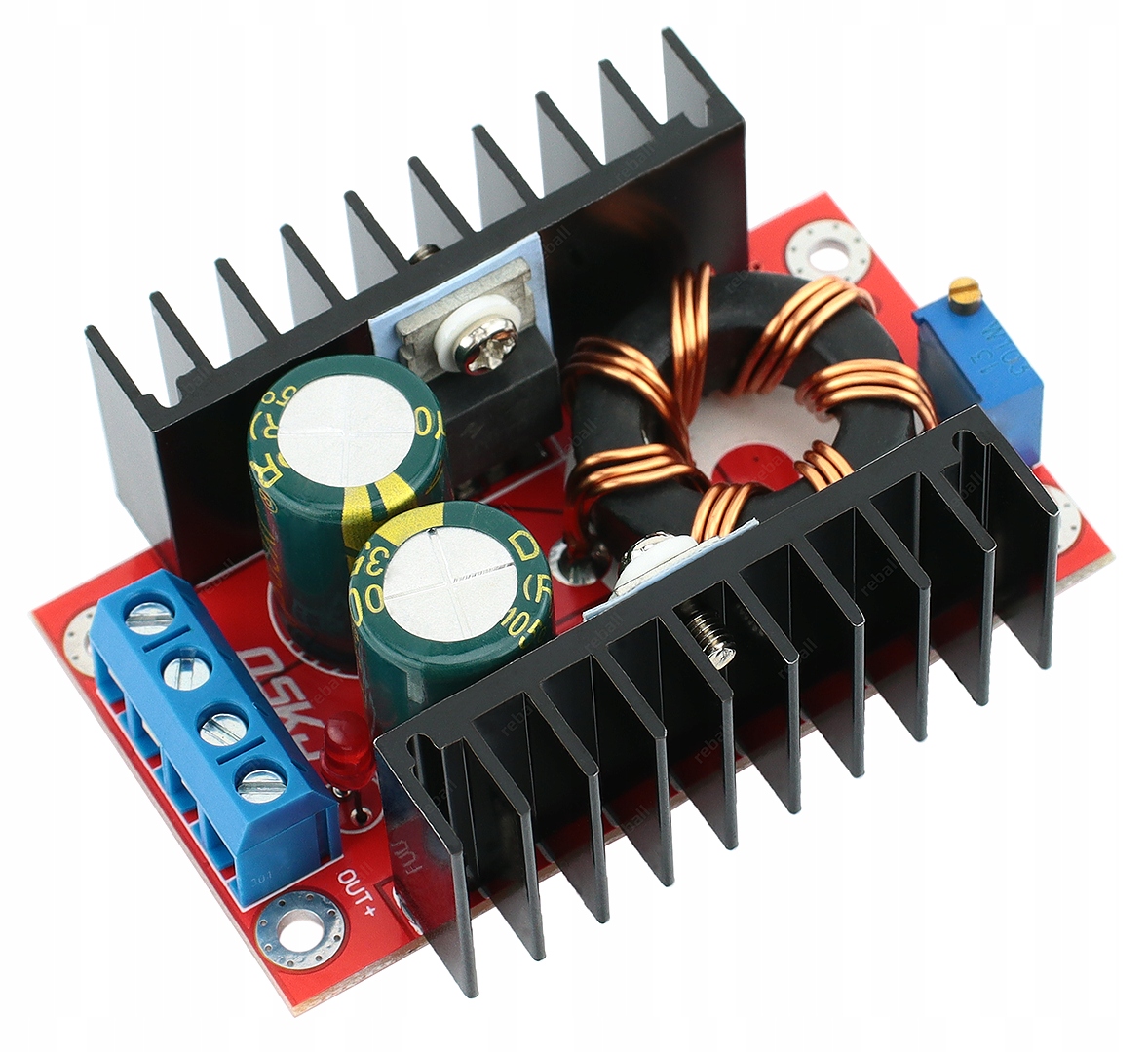

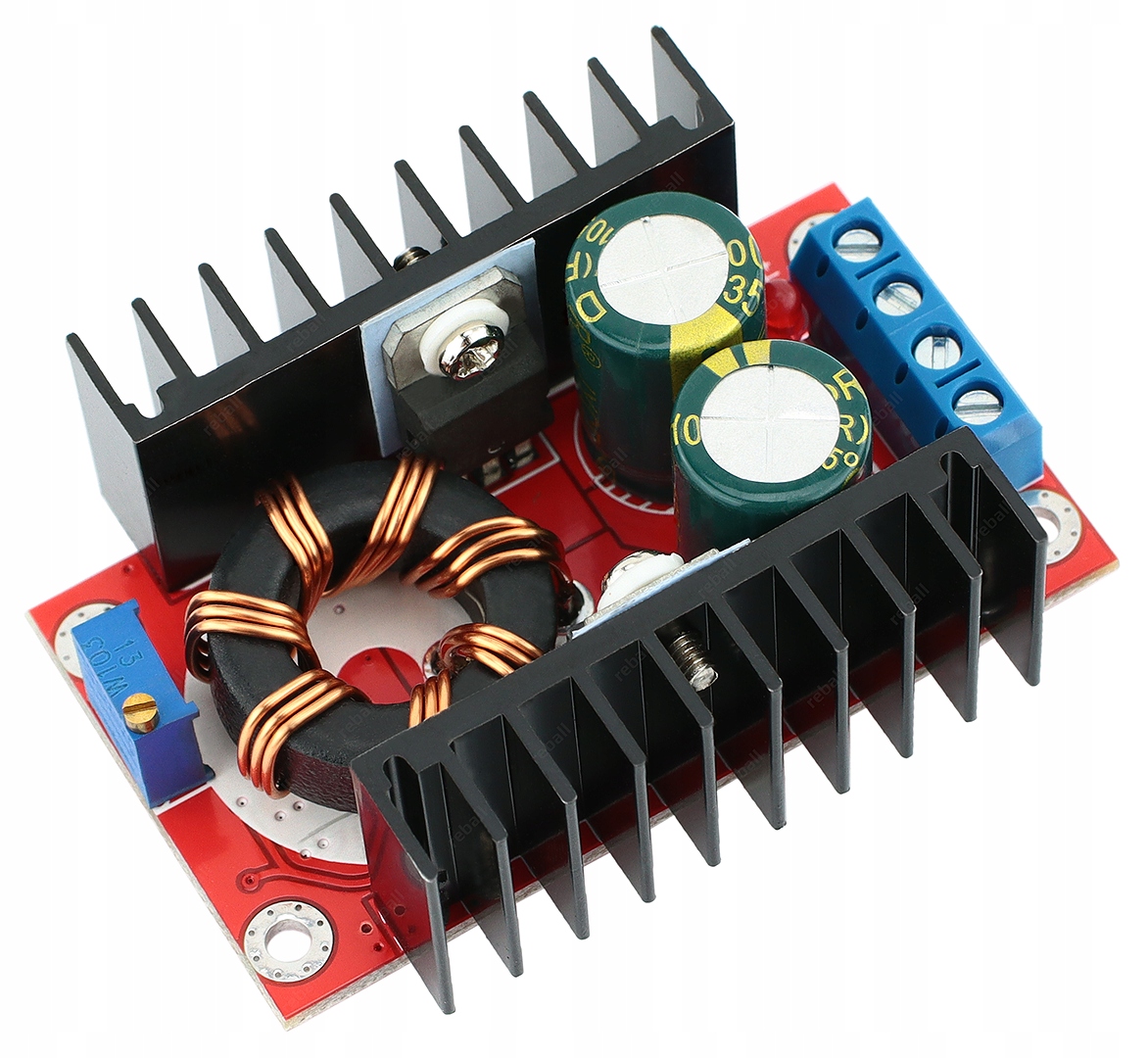

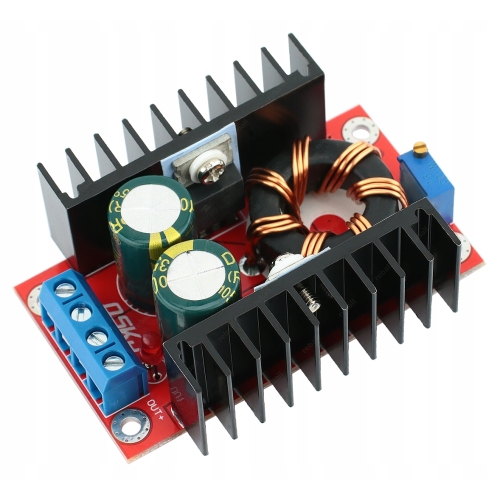

Moduł RT0155 to impulsowa przetwornica napięcia DC-DC typu step-up (boost) podwyższająca napięcie wejściowe na wyjściu.

Przetwornica charakteryzuje się dużą sprawnością przetwarzanie do 94%. Wyposażana jest w radiatory. Maksymalna moc wyjściowa to 150W przy zapewnieniu dodatkowego chłodzenia lub znamionowa 100W przy chłodzeniu pasywnym.

Zakres napięcia wejściowego wynosi od 10V do 32V. Napięcie wyjściowe możemy płynnie regulować potencjometrem w zakresie od 12V do 35V.

Zastosowanie:

1. Zewnętrzny zasilacz (lub ładowarka) laptopa.
2. Zasilacz montowany na pojeździe.
3. Zasilacz regulowany warsztatowy lub laboratoryjny.

Specyfikacja:

• przetwornica napięcia DC-DC podwyższająca napięcie step-up boost: RT0155
• zakres napięcia wejściowego: 10-32VDC
• zakres napięcia wyjściowego: 12-35VDC
• regulacja napięcia wyjściowego potencjometrem: tak
• dokładność regulacji napięcia: ± 0.5%
• maksymalny prąd wejściowy: 10A
• maksymalny prąd wyjściowy: 6A
• maksymalna moc wyjściowa przy chłodzeniu pasywnym: 100W
• maksymalna moc wyjściowa przy chłodzeniu aktywnym: 150W
• sprawność: do 94%
• prąd spoczynkowy pobierany przez przetwornicę bez obciążenia wyjścia: ok. 25mA
• brak zabezpieczeń przeciwzwarciowych
• brak zabezpieczeń przeciążeniowych (zalecane zastosowanie bezpieczników na wyjściu)
• temperatura pracy: -40°C do +85°C (powyżej 40°C zmniejsz zużycie energii lub popraw rozpraszanie ciepła)
• wymiary przetwornicy: 65 x 56 x 23mm

UWAGA!

To urządzenie jest przeznaczone dla doświadczonych majsterkowiczów, wymagana jest podstawowa wiedza z elektroniki i umiejętności lutowania.

Ponieważ moduł nie posiada zabezpieczenia przed odwrotnym podłączeniem zasilania należy sprawdzić polaryzację podłączeń przed jego zasileniem.

Uszkodzenie modułu na skutek odwrotnego podłączenia unieważnia możliwość zwrotu lub reklamacji z tego tytułu!

Sprawdzić napięcie wyjściowe i dostosować potencjometrem do właściwego a dopiero potem podłączać urządzenie odbiorcze.

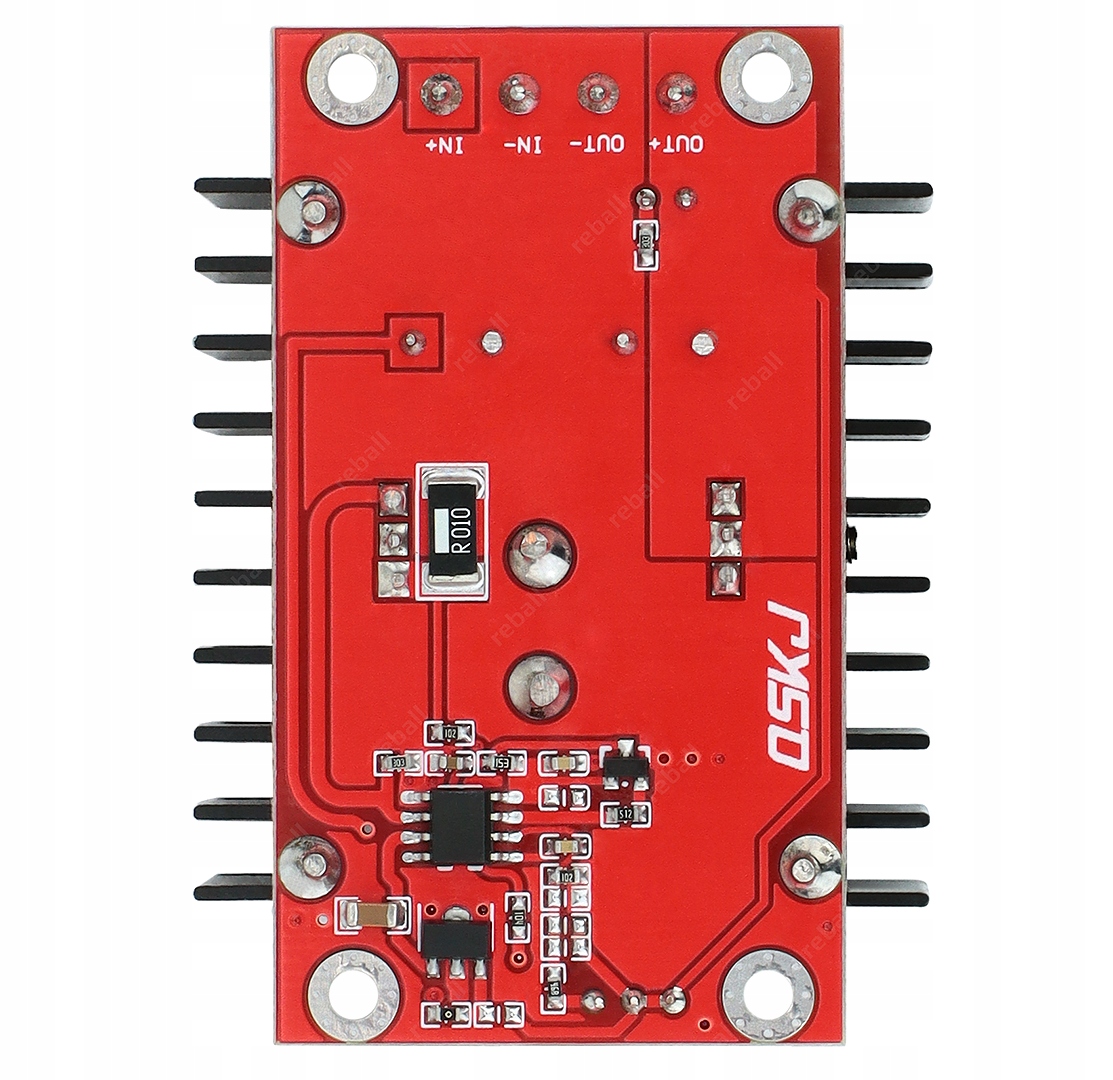

Złącza:

• IN+ / IN- zaciski ARK napięcia wejściowego,
• OUT+ / OUT- zaciski ARK napięcia wyjściowego,
• dioda LED informująca o zasilaniu modułu.
