REGULOWANA PRZETWORNICA PODWYŻSZAJĄCA NAPIĘCIA MODUŁ DC-DC STEP UP MT3608
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XELE0000043
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 12 miesięcy
- Opis produktu
- Recenzje produktu (0)
XELE0000043

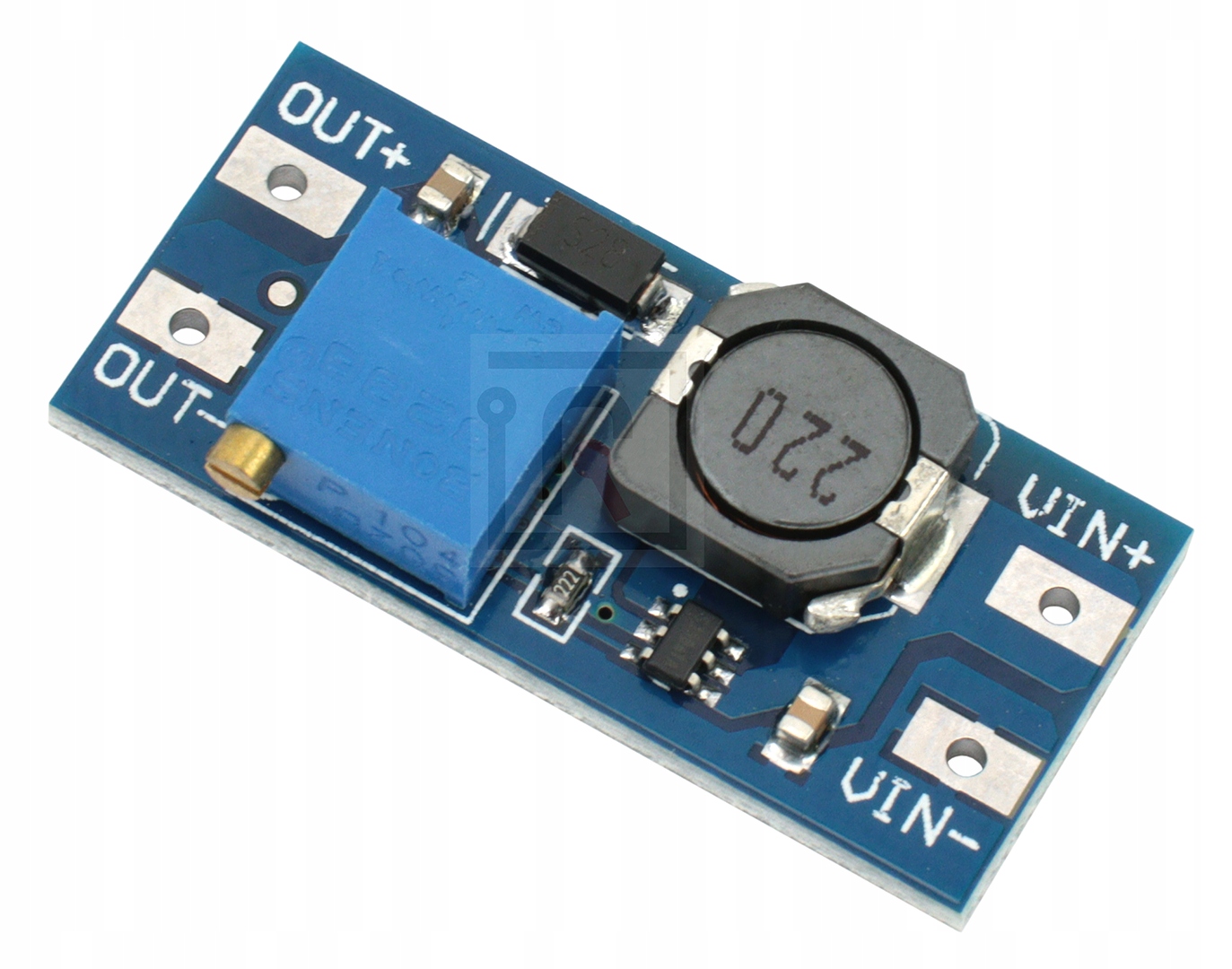

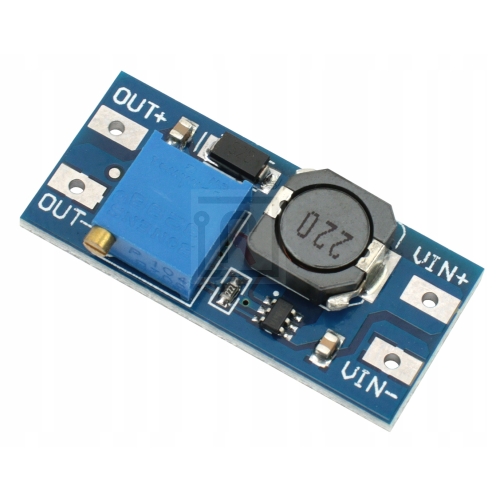

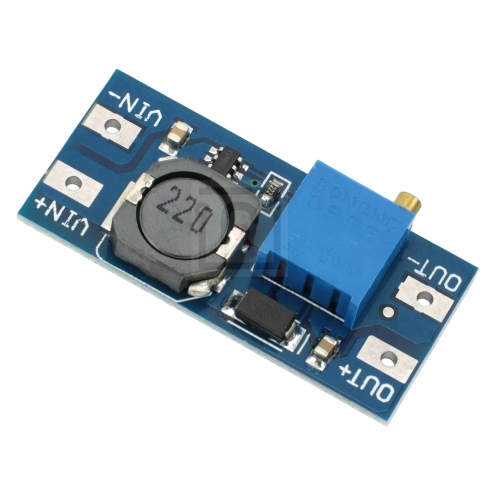

PRZETWORNICA MT3608 PODWYŻSZAJĄCA NAPIĘCIE - do 28V/2A
Moduł impulsowej przetwornicy napięcia DC-DC typu Step-Up podwyższającej napięcie wejściowe na wyjściu.
Przetwornica napięcia zbudowana w oparciu o układ MT3608.
Układ charakteryzuje się dużą sprawnością i łatwą obsługą.
Sposób używania przetwornicy:
Do zacisków wejściowych VIN podłączamy stałe napięcie wejściowe zachowując odpowiednią polaryzację zgodnie z nadrukiem na płytce drukowane. Czyli do zacisku VIN+ podłączamy (+) napięcia wejściowego, a do VIN- podłączamy masę GND. Do wyjścia VOUT (+) i (-) podłączamy woltomierz i za pomocą potencjometru ustawiamy żądaną wartość napięcia wyjściowego. Po osiągnięciu wybranej wartości napięcia możemy podłączyć urządzenie (odbiornik) którym chcemy zasilać.
Parametry techniczne:
- impulsowa przetwornica napięcia DC-DC
- przetwornica podwyższająca napięcie typu Step-Up
- zbudowana w oparciu o chip MT3608
- zakres napięć wejściowych VIN: od 2V do 24V DC
- maksymalne napięcie wyjściowe: do 28V (regulowane)
- maksymalny prąd wyjściowy: 2A
- płynna regulacja napięcia wyjściowego
- efektywność: 93%
- wymiary płytki: 36 mm x 17 mm x 12 mm
⚠️ NALEŻY PAMIĘTAĆ ABY NAPIĘCIE WYJŚCIOWE BYŁ ZAWSZE WYŻSZE OD NAPIĘCIA WEJŚCIOWEGO!
⚠️ Przetwornica step-up ulegnie uszkodzeniu jeżeli napięcie wyjściowe będzie poniżej napięcia wejściowego.
⚠️ Napięcie wyjściowe wzrasta, kiedy kręcimy w lewo potencjometrem (w kierunku przeciwnym do wskazówek zegara). Potencjometr do zmiany napięcia ma całkowity zakres 25 obrotów.
⚠️ Przed podłączeniem zasilania należy ustawić potencjometr na najwyższe napięcie na wyjściu, następnie podpiąć zasilanie na wejście oraz miernik na wyjście i dopiero zjeżdżać potencjometrem w dół do żądanej wartości napięcia na wyjściu nie przekraczając napięcia zasilania.
⚠️ Aby nie uszkodzić układu napięcie zasilania musi być o co najmniej 1,3V niższe od ustawionego napięcia na wyjściu.
