Przetwornica obniżająca napięcie DC-DC może być wykorzystana do wszelkich urządzeń wymagających szybkiej ładowarki ze standardowym portem USB typu B obsługującej QC 2.0/30.

Przykładowe zastosowanie to szybka ładowarka samochodowa USB do ładowania telefonów.

Zakres napięć wejściowych od 6V do 32V DC.

Wartość napięcia wyjściowego 5V. Po wykryciu urządzenia z funkcją QC ładowarka przełącza się na napięcie: 3V do 12V zgodnie z protokołem

Sterownik przetwornicy układ IP6505 obsługuje tryby szybkiego ładowania. W momencie wykrycia sygnału wyzwalającego otrzymanego od podłączonego urządzenia np. smartfona przechodzi w tryb szybkiego ładowania podwyższając napięcie wyjściowe.

Przykładowe zastosowania: jeśli mamy pod ręką źródło napięcia stałego DC to w prosty i tani sposób możemy zbudować szybką ładowarkę USB.

Oferowany moduł ładowarki USB idealnie nadaje się do zabudowy w motoryzacji, samochodach osobowych i ciężarowych oraz kolektorów słonecznych.

Parametry techniczne:

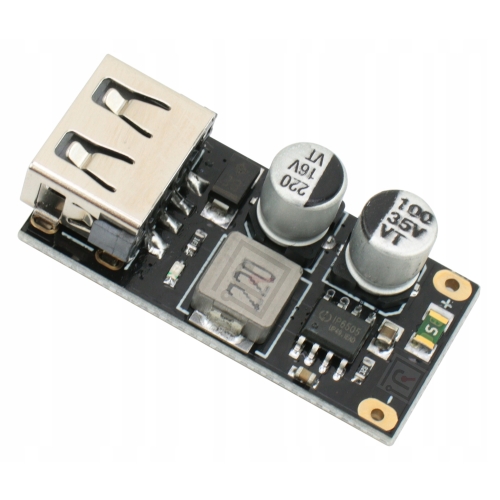

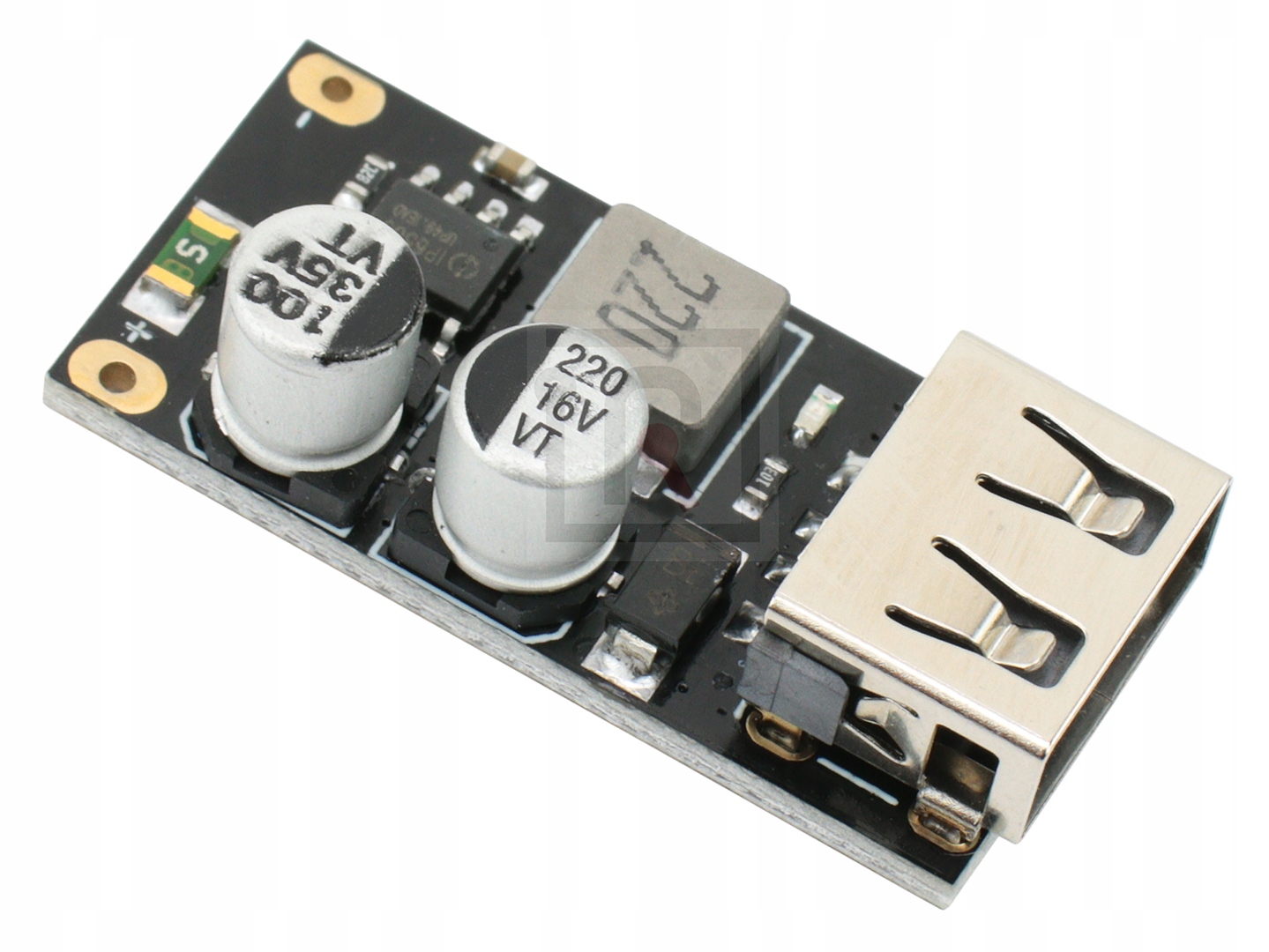

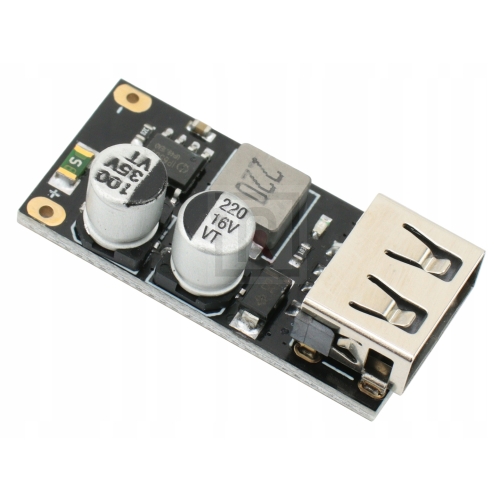

• przetwornica obniżająca napięcie DC-DC CKCY U1A
• sterownik trybów szybkiego ładowania chip IP6505
• zakres napięcia wejściowego: 6V do 32V
• napięcie wyjściowe: 5V - w przypadku otrzymania sygnału wyzwalającego uruchamiany jest jeden z trybów szybkiego ładowania w zakresie napięć od 3V do 12V
• moc wyjściowa: 24W (5V, 3.4A, 9V, 2.5A, 12V, 2A, itd.)
• sprawność: 90% do 97%

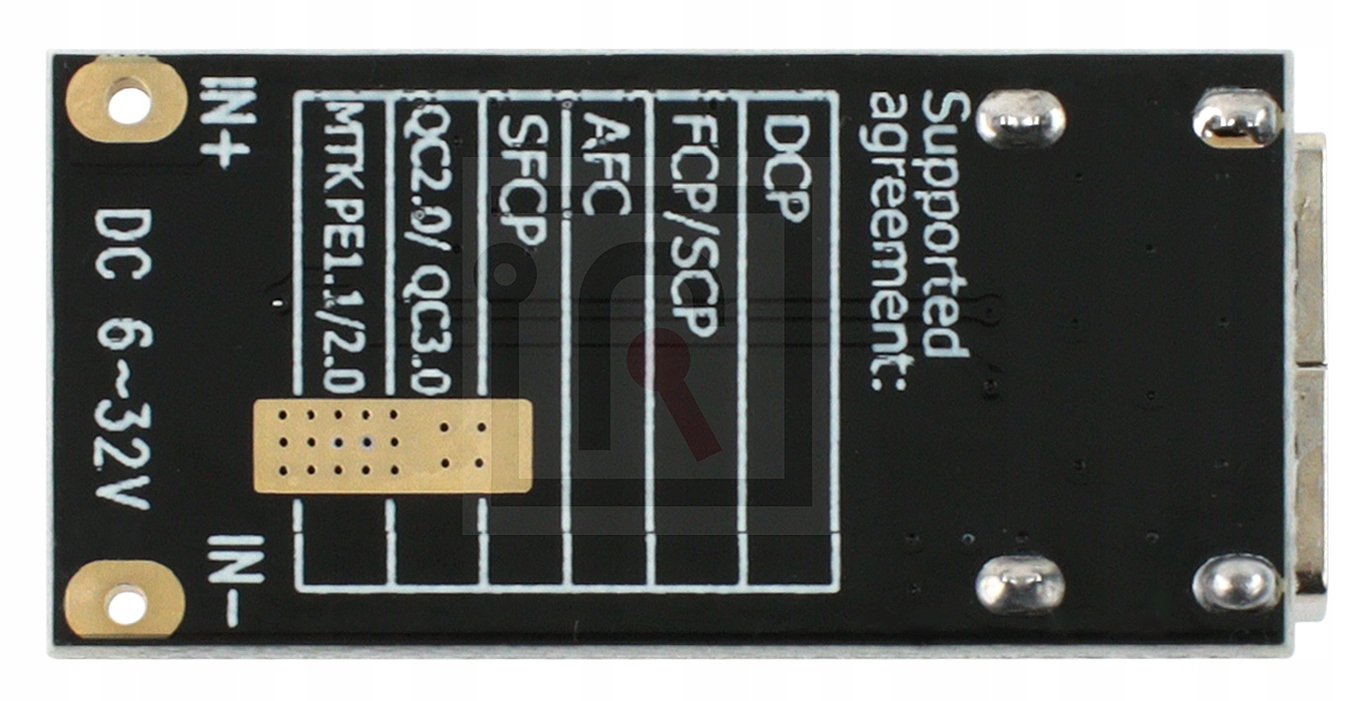

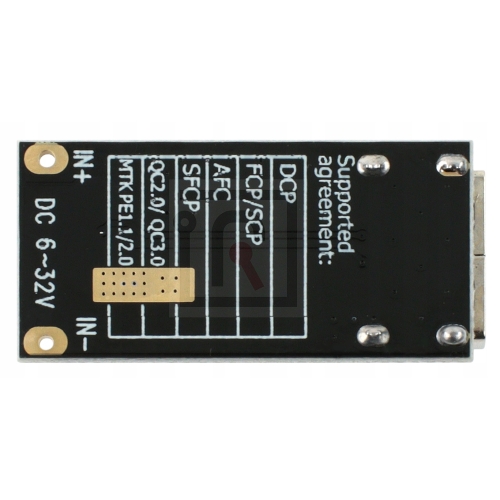

• obsługiwane tryby szybkiego ładowania: Qualcomm: Quick Charge QC2.0 i QC3.0, BC1.2, iPhone, Samsung agreement, MTKPEI.1/PE2.O, Fast Charge Protocol FCP, Star Fast Charge Protocol AFC, Spreadtrum Fast Charge Agreement SFCP
• kompensacja napięcia
• wejście: zabezpieczenie napięciowe, zabezpieczenie nadprądowe
• wyjście: zabezpieczenie nadprądowe, przeciwzwarciowe
• wyjścia: gniazdo USB
• wejście: otwory do przylutowania przewodów
• dioda LED sygnalizująca zasilanie modułu
• zabezpieczenie termiczne
• bezpiecznik na wejściu przetwornicy
• płytka drukowana dwustronna z metalizacją otworów
• wymiary: 38mm x 19 x 10mm
