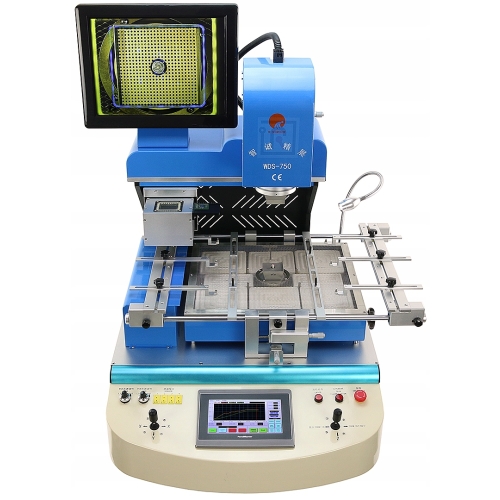

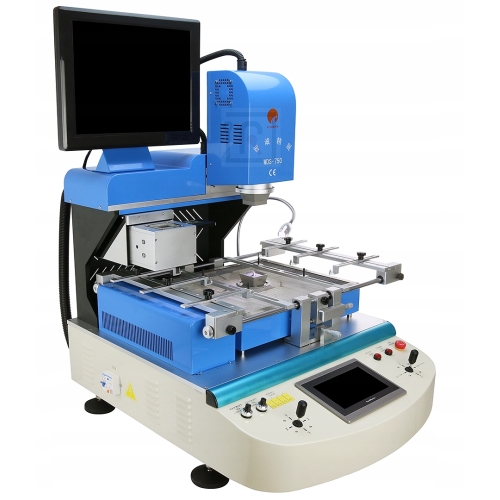

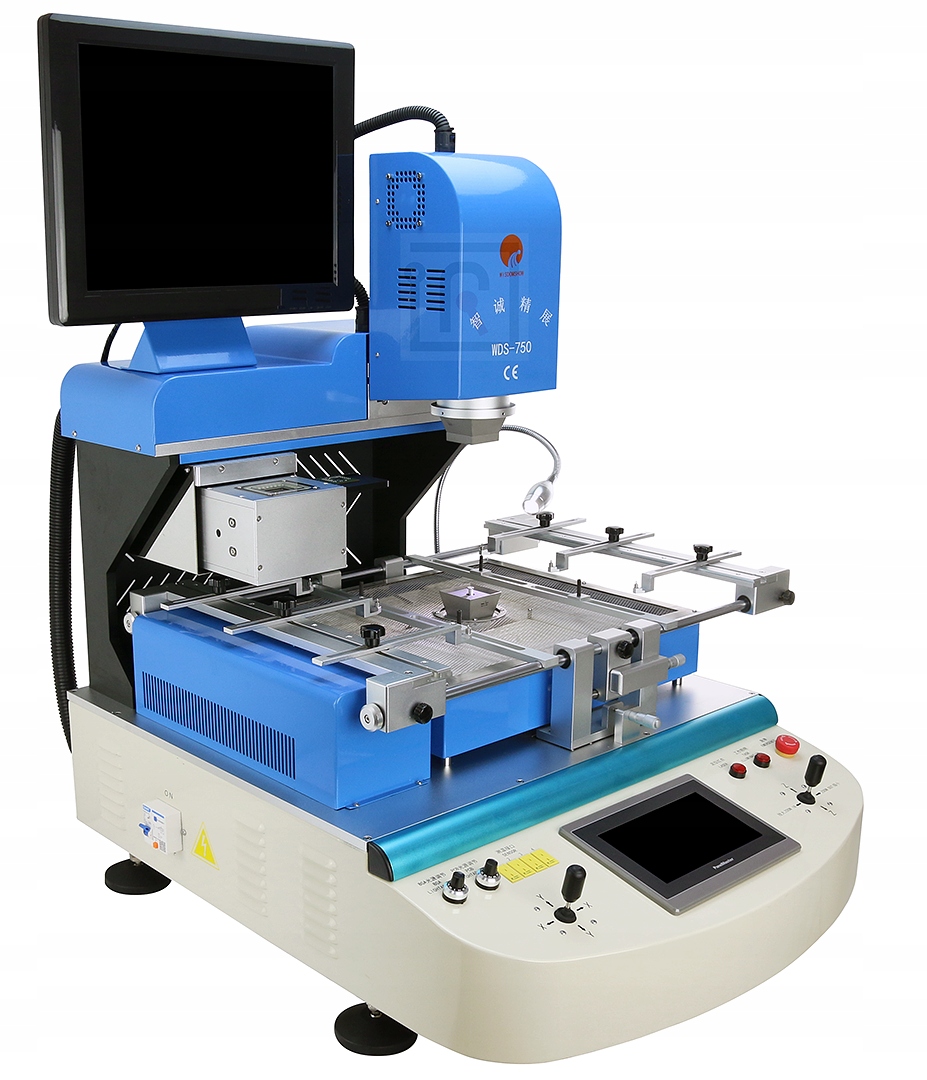

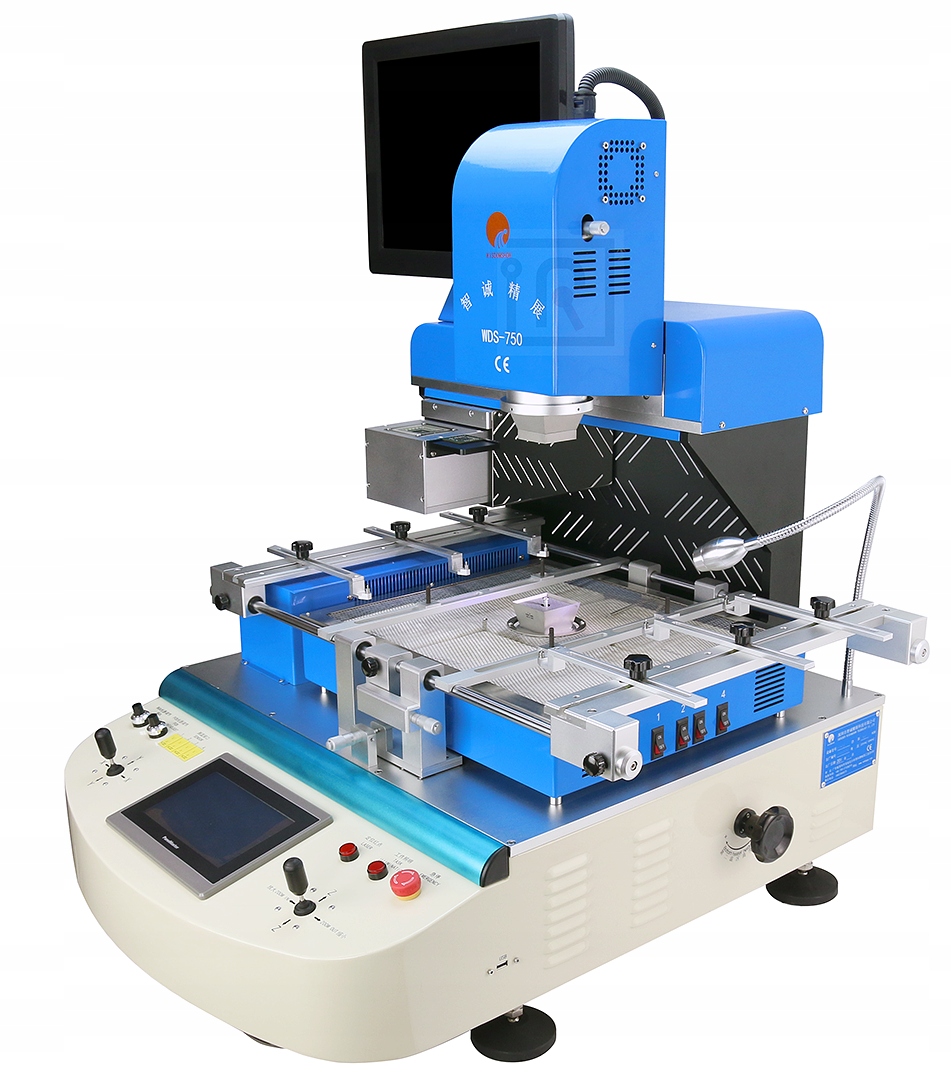

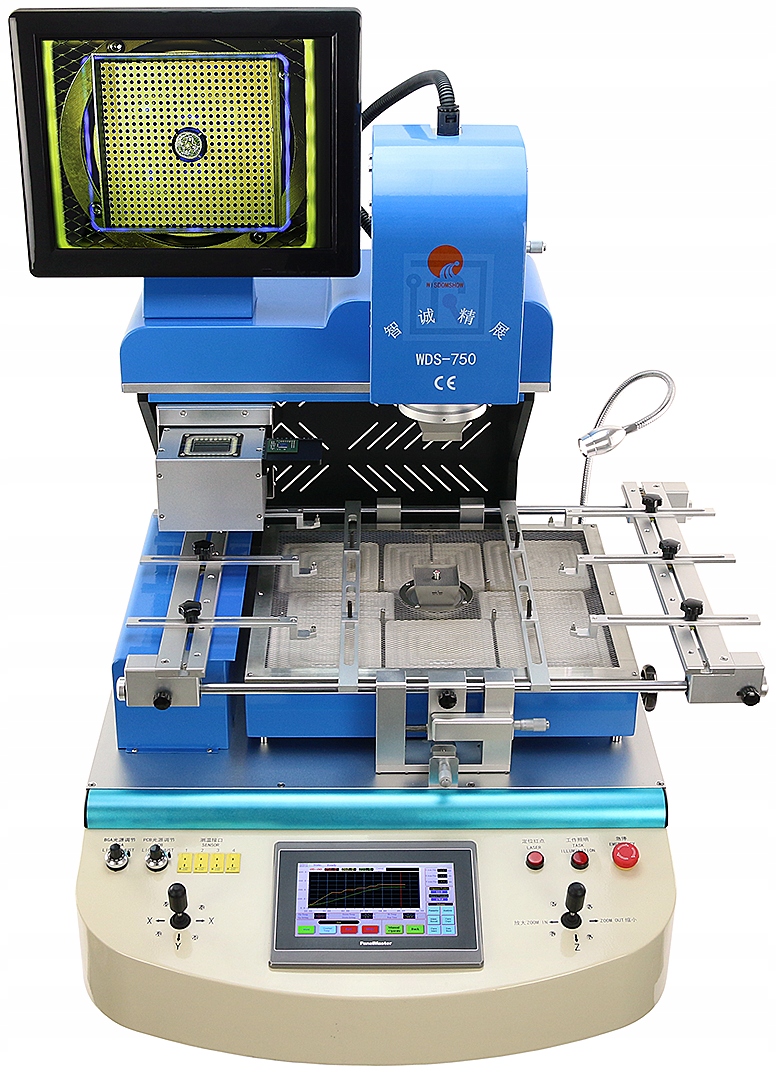

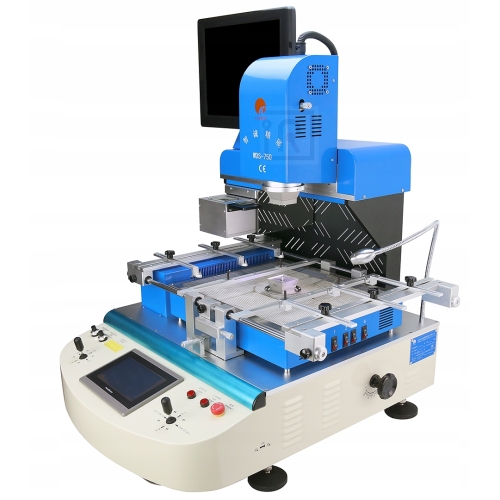

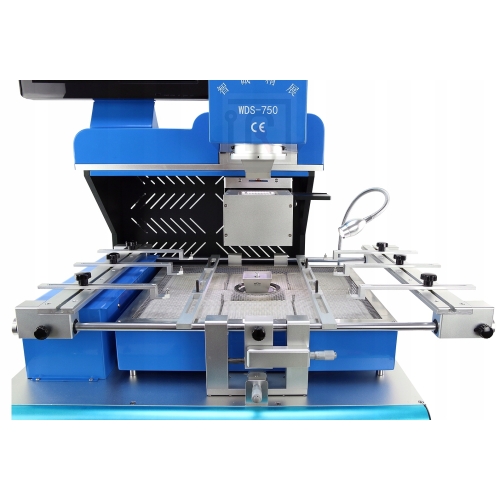

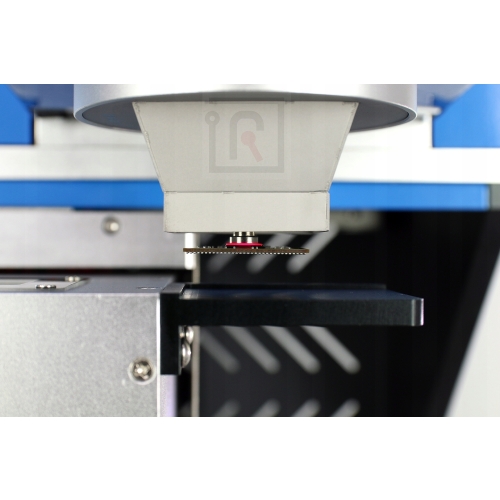

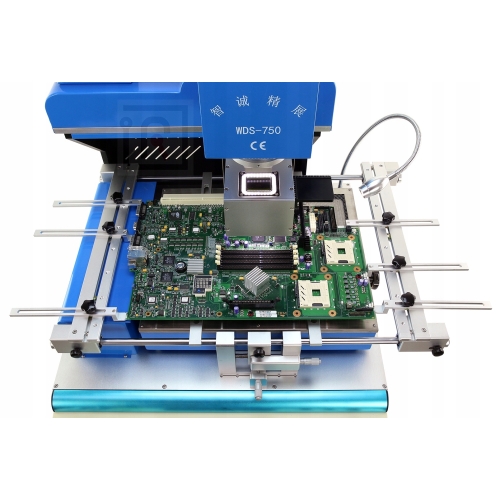

AUTOMATYCZNA STACJA LUTOWNICZA WISDOMSHOW WDS-750 6800W
PRZEZNACZONA DLA SERWISÓW O DUŻYM DOBOWYM ZAPOTRZEBOWANIU NA PRACE LUTOWNICZE
Zintegrowany system naprawy i wymiany układów WISDOMSHOW WDS-750 o łącznej mocy 6800W to bardzo wydajne, profesjonalne i nowoczesne rozwiązanie do:
- demontażu i montażu układów BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA
dla serwisów elektroniki:
- użytkowej
- medycznej
- telekomunikacyjnej
- wojskowej
- samochodowej i przemysłowej
- oraz serwisów przyfabrycznych.

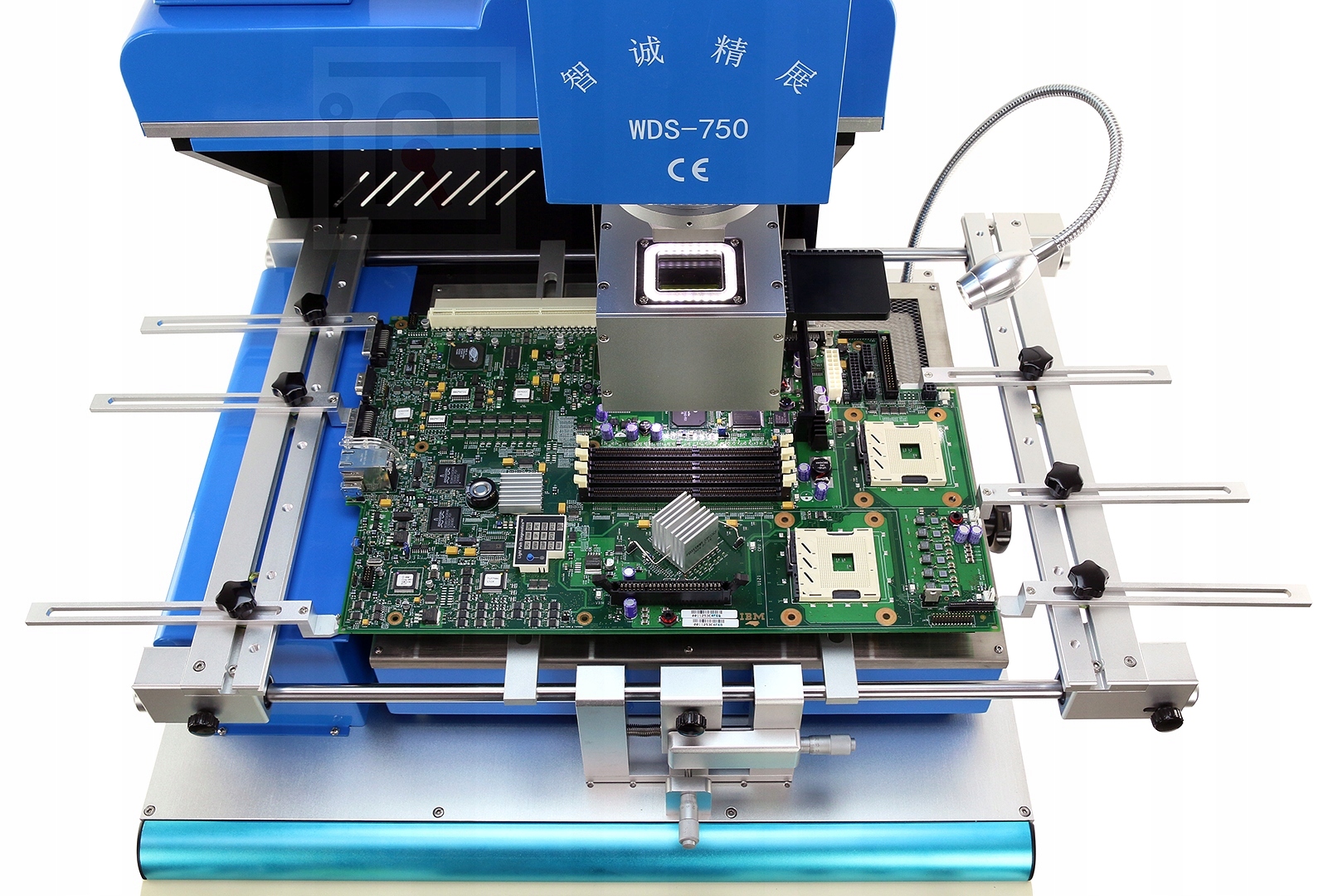

Urządzenie zaprojektowano do naprawy płyt głównych komputerów osobistych i przemysłowych, kart graficznych, notebooków, konsol, telefonów komórkowych, modułów i sterowników samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego.
Model WDS-750 jest szczególnie polecany do:
- pracy z dużymi wielowarstwowymi płytami PCB,
- serwisów o dużym dobowym zapotrzebowaniu na prace lutownicze,
- napraw układów BGA w zakresie 0,3x0,6mm - 80x80mm.
Bardzo duża moc i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.
Cechami wyróżniającymi model WDS-750 są:
- Automatyczny wylut, podnoszenie i odkładanie układów BGA
- Automatyczne pobieranie i wlut układów BGA
- Wydajne i kwarcowe promienniki podczerwieni IR z odłączanymi 4 narożnymi strefami (sekcjami)
- Cztery zewnętrzne kanały pomiaru temperatury o dokładności pomiaru +/- 1C
- 11 punktów mocowania (wsparcia) laminatów PCB
- Łącznie 7 czujników kontrolujących temperaturę
- Automatycznie wysuwany i chowany system optycznego pozycjonowania układu Split Vision 1080p 5Mpix
- System optyczny porusza się osiach X i Y
- Sterowanie górną grzałką HOTAIR oraz systemem optycznym joystickami oraz z poziomu oprogramowania
- Trzy automatyczne tryby pracy: Weld – automatyczny tryb wlutowania układu, Remove – automatyczny tryb wylutowania układu, Mount – pełen automatyczny tryb wylutowania i pozycjonowania układu względem PCB oraz wlutowania układu
- Pełny tryb manualny "Manual" zapewniający pełną kontrolę nad procesem

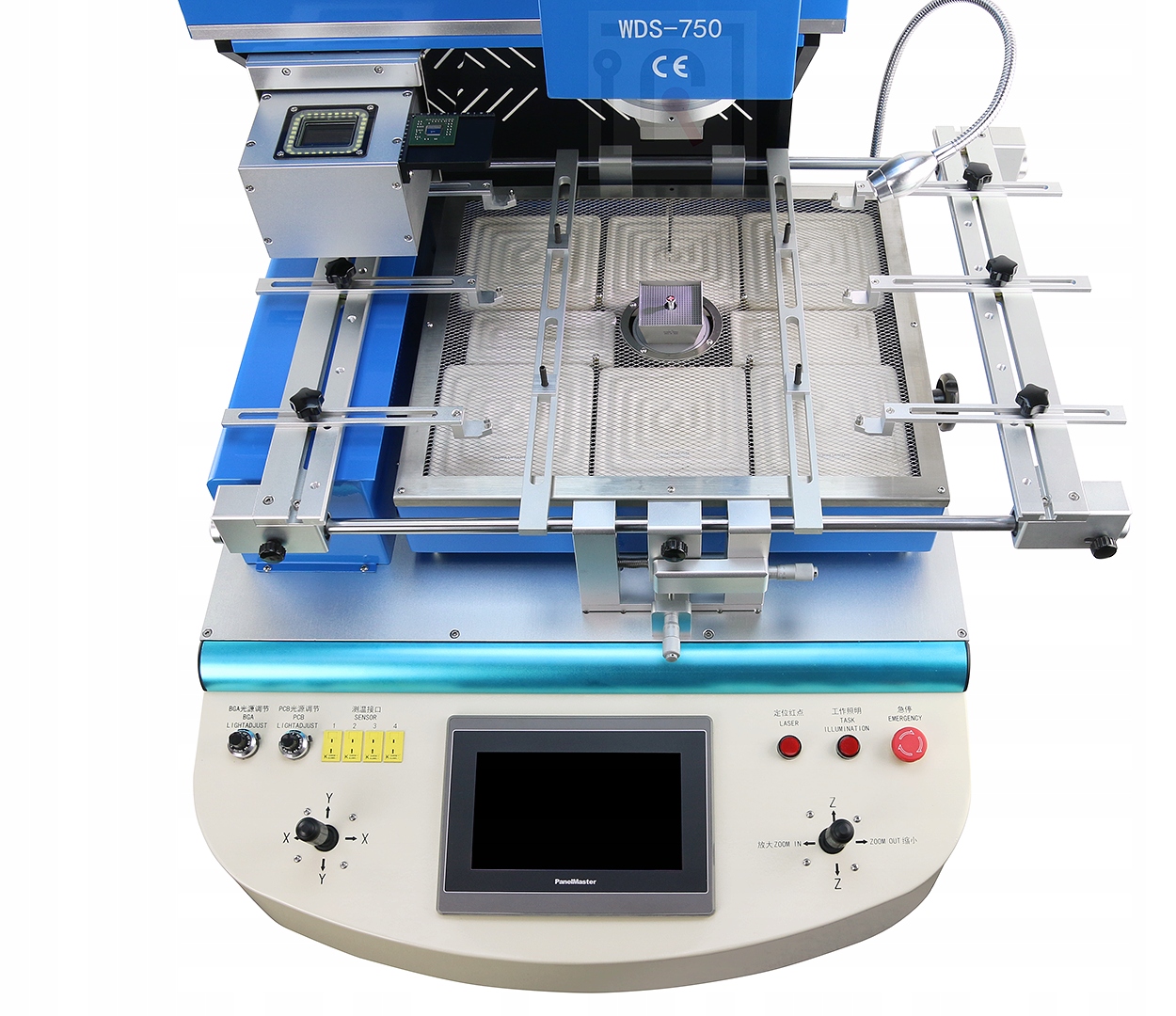

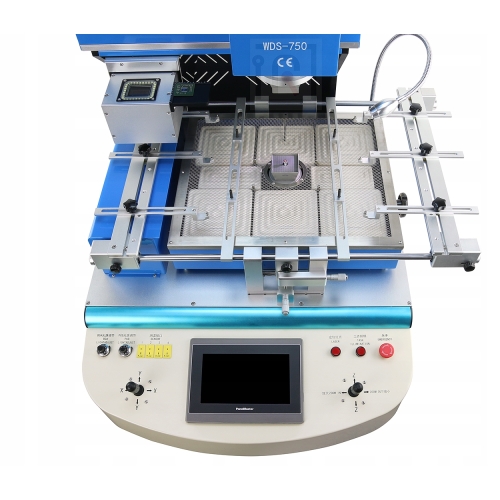

- Bardzo duża moc wszystkich stref grzewczych 6400W
- Duża powierzchnia przewidziana na płyty PCB 500x450mm
- Duża powierzchnia dolnego podgrzewacza kwarcowego 415x355mm
- Trzy strefy grzewcze kontrolowane mikroprocesorowo 2xHOTAIR + 1xIR
- Dotykowy panel LCD 7" z kontrolą mikroprocesorową oraz wizualizacją i pamięcią 100 profili lutowniczych

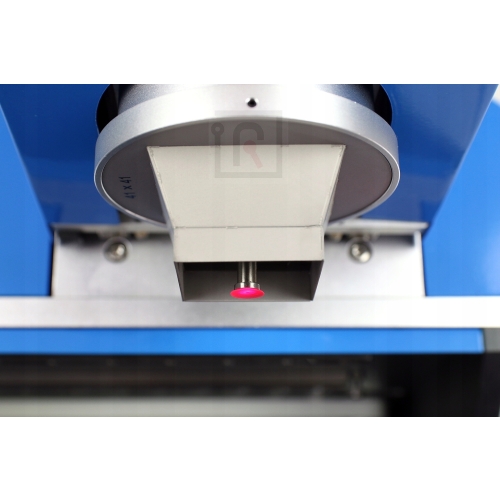

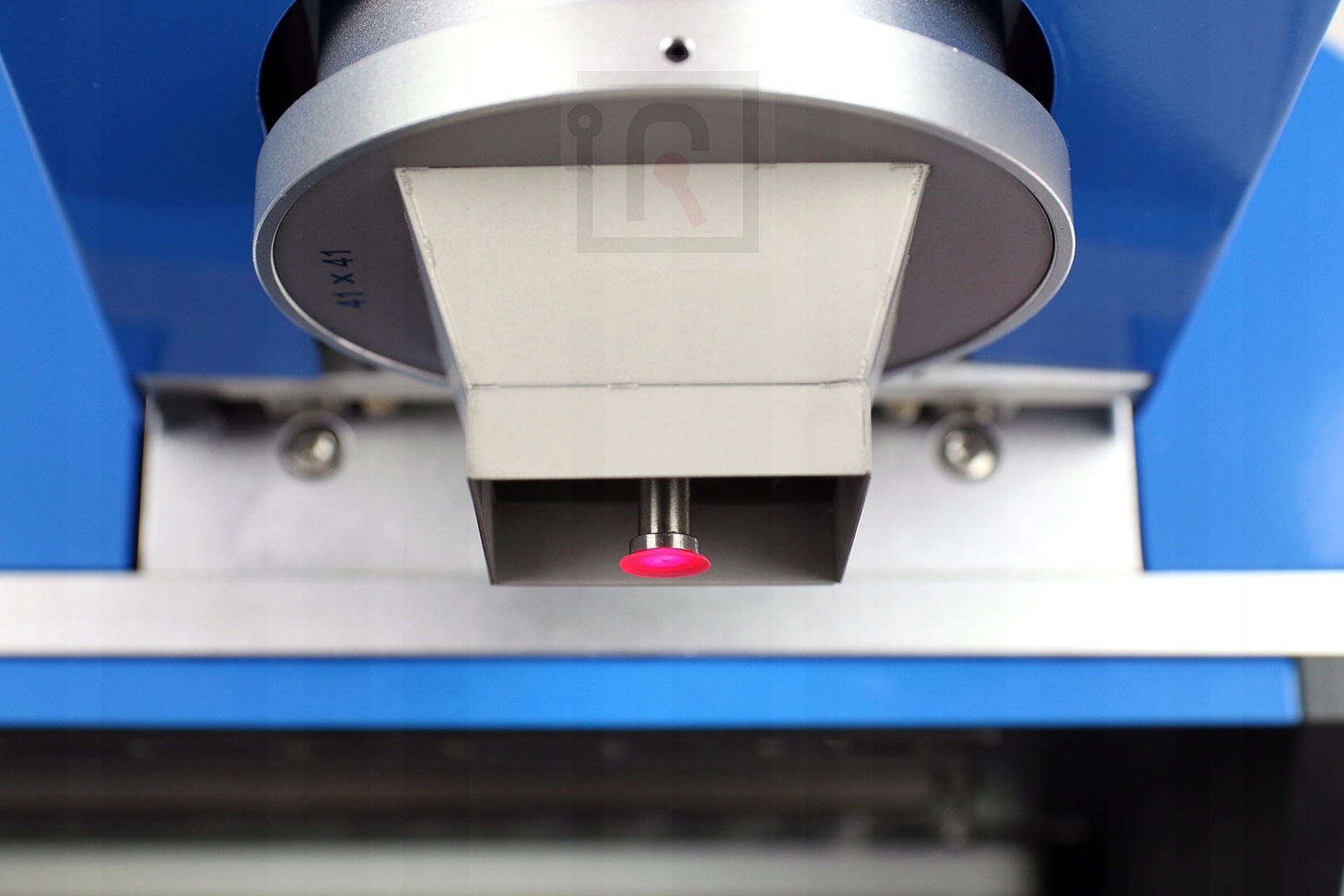

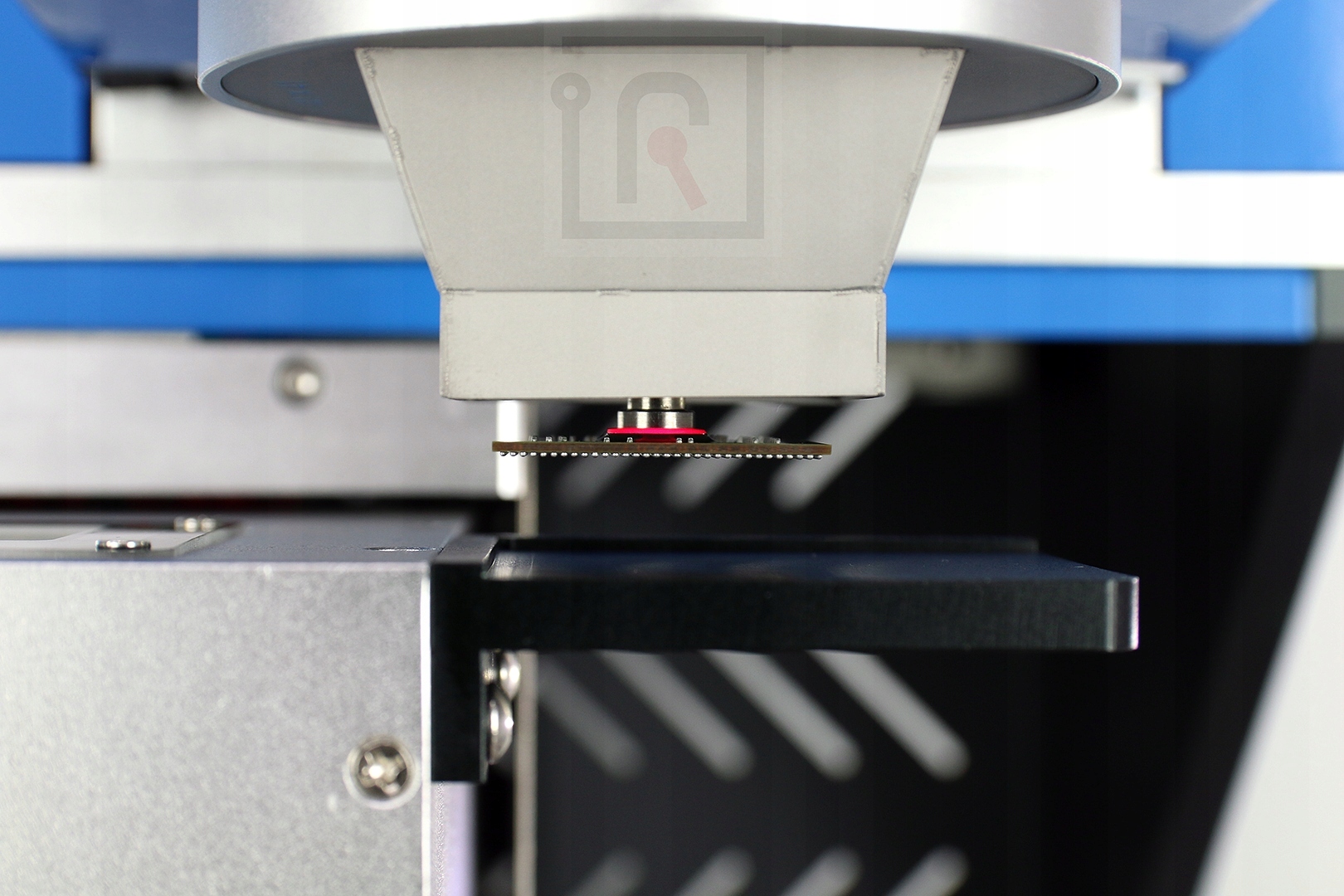

- Precyzyjny pionowy wskaźnik laserowy wbudowany w ssak podciśnieniowy
- Trzy wymienne metalowe końcówki ssące górnego chwytaka podciśnieniowego dla mniejszych (od 0,8mm) i większych układów (do 80mm)
- Zewnętrzny port USB do aktualizacji oprogramowania, eksportu i importu profili oraz eksportu danych zakończonego procesu lutowniczego
- Wbudowany "Alarm Record" do śledzenia parametrów utrzymaniowych urządzenia
- Podwyższona siła ssania chwytaka podciśnieniowego w celu podnoszenia układów do 80x80mm
- Monitor HD LCD 15" współpracujący z kamerą 5Mpix w rozdzielczości 1080p
Zapraszamy do obejrzenia prezentacji stacji lutowniczej WDS-750 na naszym kanale YouTube!
Ten film to prawdziwa gratka dla miłośników elektroniki, profesjonalistów oraz wszystkich, którzy cenią sobie precyzję i innowacyjność w swojej pracy.
Zobaczcie, jakie zaawansowane funkcje technologiczne i inteligentne rozwiązania kryją się pod jej elegancką powierzchnią.
Zapraszamy!
https://youtu.be/9zNtBkpK5Ec

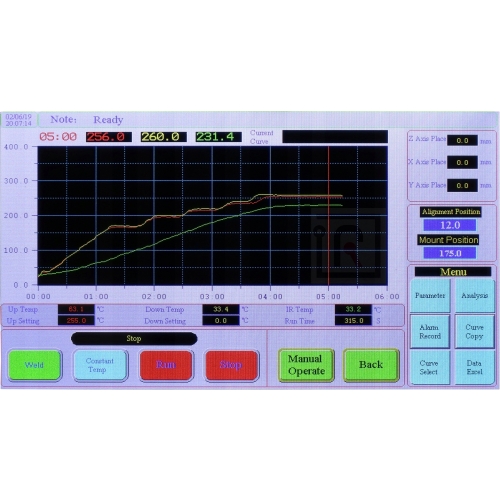

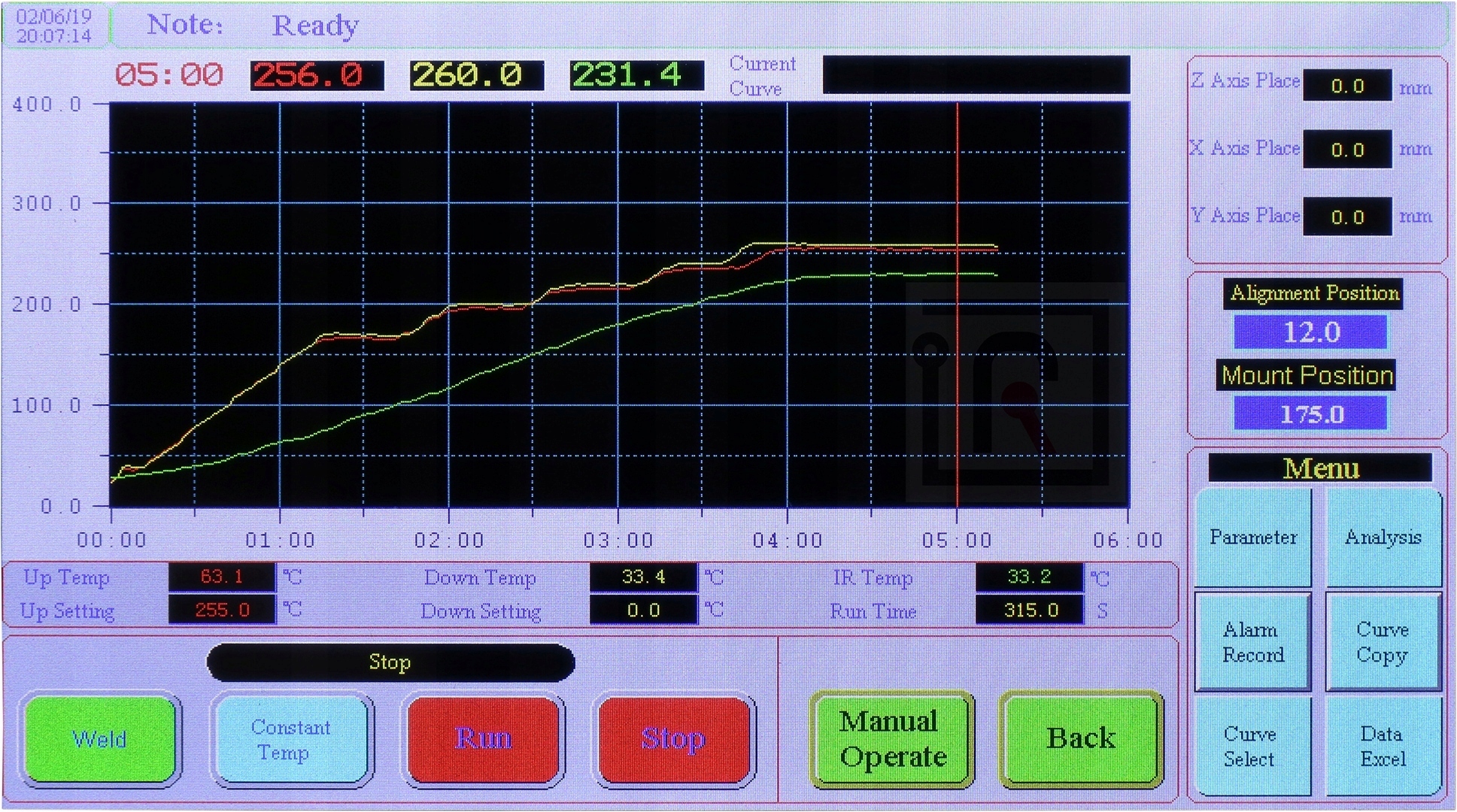

Stacja lutownicza WDS-750 umożliwia kontrolę i śledzenie wszystkich parametrów urządzenia na bieżąco na dotykowym ekranie LCD.
Wyświetlacz LCD pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadaną jak i osiągniętą temperaturą na wykresie dla każdej z 3 stref grzewczych i każdego z 4 zewnętrznych czujników temperatury.
Na ekranie podawane w postaci numerycznej jak i na wykresie następujące temperatury:
- temperatura grzałki górnej HR
- temperatura grzałki dolnej HR
- temperatura dolnego podgrzewacza kwarcowego IR
- temperatura zewnętrznego czujnika nr 1
- temperatura zewnętrznego czujnika nr 2
- temperatura zewnętrznego czujnika nr 3
- temperatura zewnętrznego czujnika nr 4
Po skończonym procesie lutowniczym na wyświetlaczu można przeanalizować pełen przebiegu procesu grzania w każdej 3 stref grzewczych i każdego z 7 czujników (3 wbudowane + 4 zewnętrzne). Można również eksportować te parametry poprzez port USB do pliku csv lub bmp.
Oprogramowanie stacji wyposażone jest w przycisk podtrzymania profilu CONSTANT. Po jego naciśnięciu stacja utrzymuje wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku. Funkcja jest przydatna w przypadku takiego lutowania które dość opornie topi się w temperaturach uznawanych za odpowiednie dla danego stopu bądź przy wielowarstwowych laminach PCB podczas opracowywania prawidłowego profilu grzania.
W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 3 niezależne strefy/powierzchnie grzewcze (górną, dolną i podgrzewacz PCB) których temperaturę można kontrolować i sterować osobno.
Dodatkowo sekcje grzewcze dolnego podgrzewacza można wyłączać blokowo czterema wyłącznikami np w sytuacji podgrzewania/wygrzewania mniejszej płyty PCB.
Prędkość wentylatora górnej grzałki gorącego powietrza jest programowalna procentowo dla każdego ze 100 profili.
Pierwsza (górna) i druga (dolna) strefa to nadmuch gorącego powietrza HR. Trzecia (dolna) to wydajne kwarcowe promienniki IR.
Strefa IR podgrzewa płytę na całej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania elementu.
WDS-750 posiada możliwość regulacji systemu optycznego w osi X i Y. Dodatkowo każda z pozycji systemu optycznego X, Y która jest ważna dla automatycznego procesu wylutu i wlutu układów jest oprogramowana tj. edytowalna. Dodatkowo dla krytycznych momentów procesów lutowniczych również można ustawić i zapamiętać pozycję górnej głowicy tj. pozycję Z.
Ten model stacji BGA ma w pełni konfigurowalne położenia głównych ruchomych podzespołów w osi X, Y, Z przez co można je zapisać w pamięci urządzenia czyniąc proces lutowniczy jeszcze bardziej zautomatyzowany.
Proces lutowania programuje się z poziomu ekranu dotykowego tworząc odpowiedni profil lutowniczy dla danego:
- rozmiaru i typu układu BGA
- parametrów laminatu
- wielkości dyszy hotair.
Każdą z 3 stref grzewczych możemy kontrolować osobno poprzez 6 grup/kroków parametrów. Każda z grup/kroków składa się z 3 parametrów:
- przyrostu temperatury na sekundę
- wartości temperatury końcowej
- czasu utrzymania danej temperatury
Dzięki precyzyjnej kontroli przyrostu i wartości temperatur na każdym etapie procesu zachowane są najwyższe standardy i normy IPC dokładnie określające poszczególne fazy lutowania układów tj. PREBAKE, PREHEAT, SOAK, REFLOW, COOLING.
W celu określenia dokładnych temperatur w każdej sekcji wykorzystano precyzyjne termopary typu K o dokładności +/- 1C pracujące w zamkniętej pętli. Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.
W przypadku pojawienie się wysokich niekontrolowanych temperatur bądź uszkodzeniu jednego z wentylatorów zaprogramowany system ochrony może uruchomić alarm i odłączyć strefy grzewcze.
WDS-750 posiada możliwość eksportu i importu profili poprzez wbudowany port USB jak również eksportu w formie pliku csv i bmp pełnych danych zakończonego procesu lutowniczego.

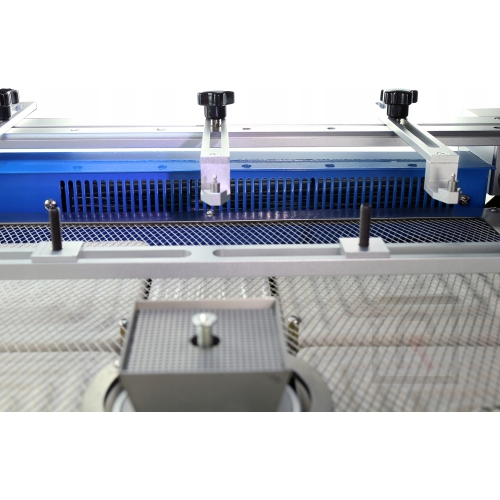

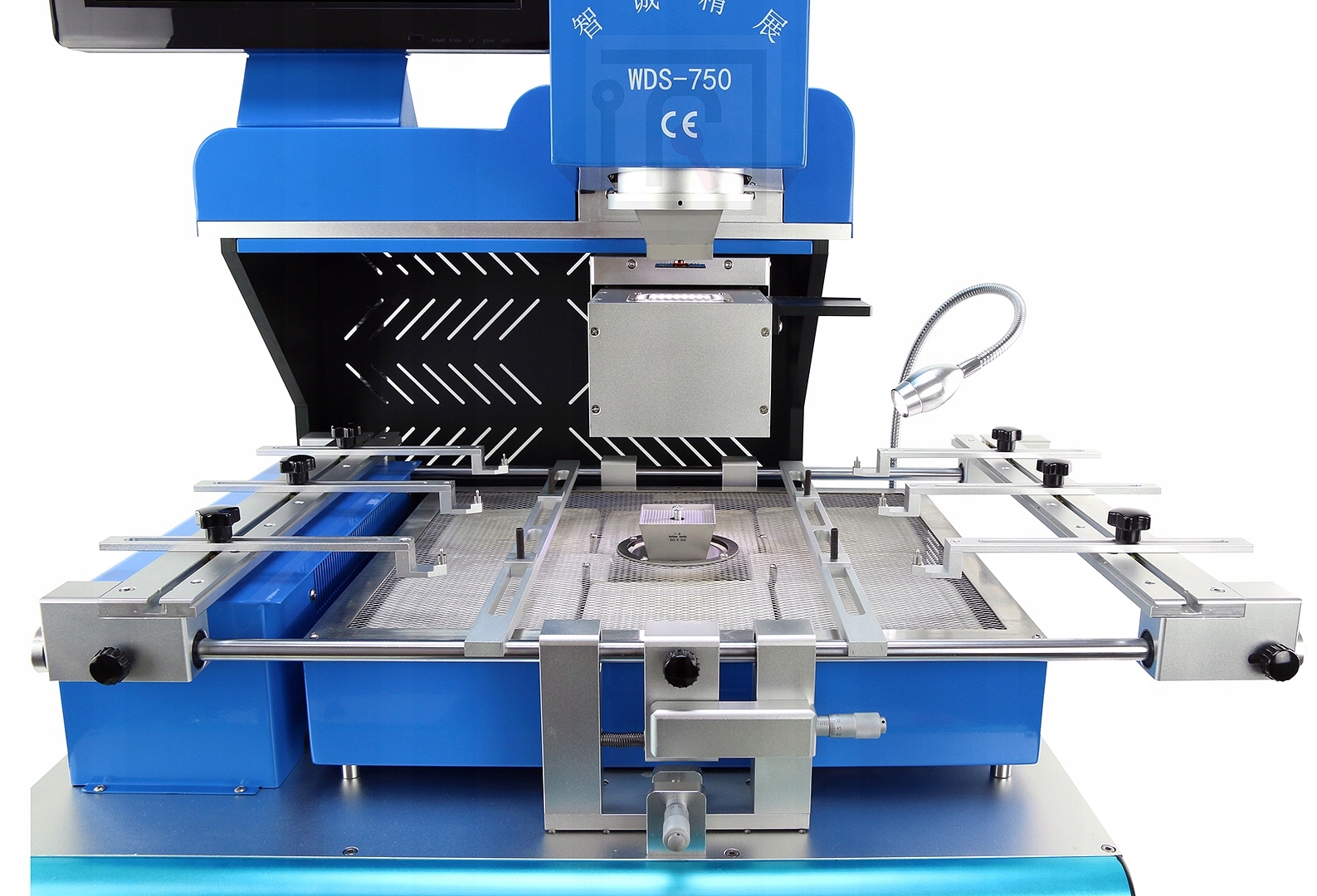

Stacja wyposażona jest w 6 punktów podparcia płyty po każdej ze stron.

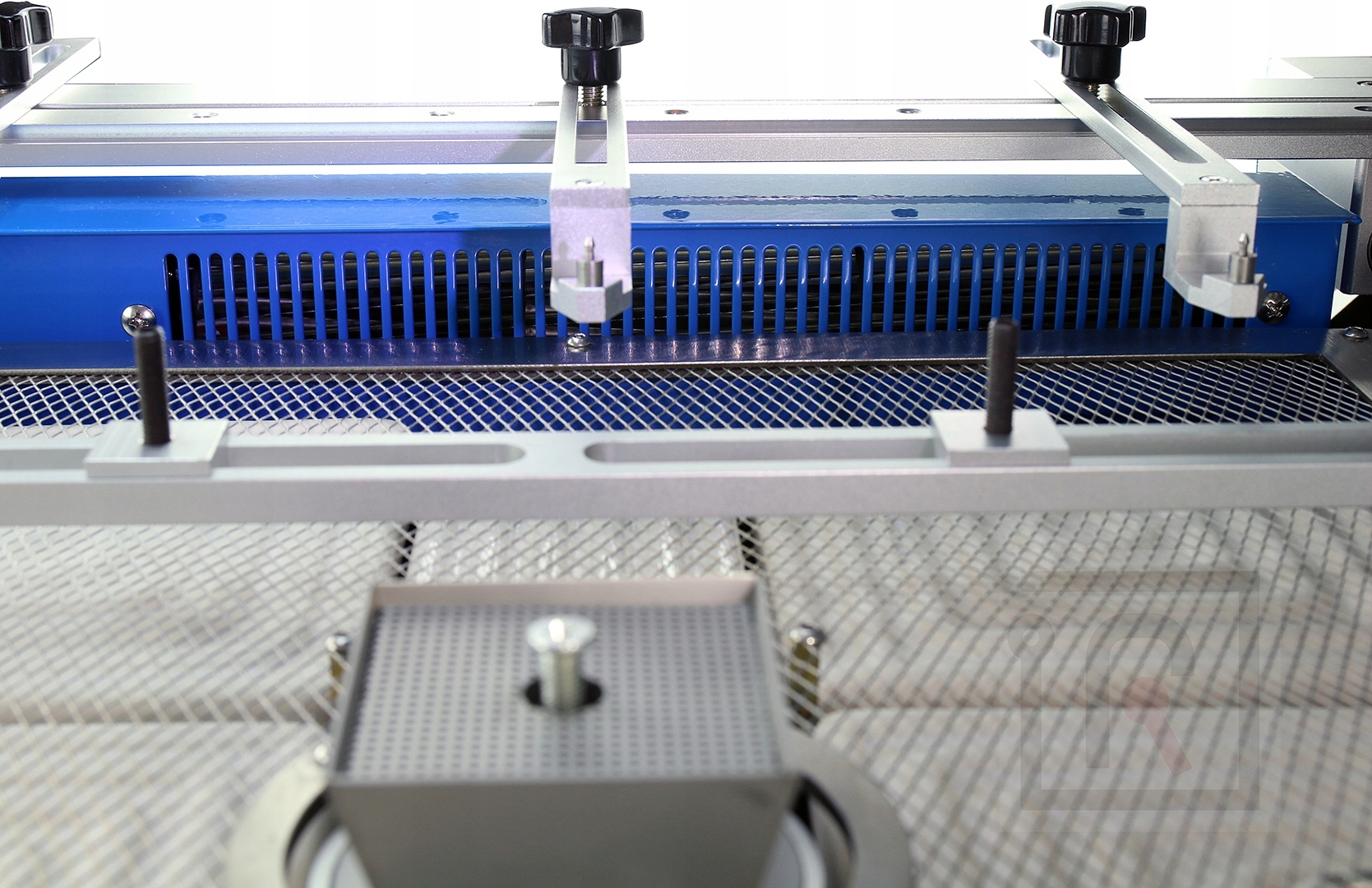

Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.
W przypadku płyt o nieregularnych kształtach stacja wyposażona jest w 11 uchwytów PCB które oprócz żłobienia typu V posiadają również piny które idealnie nadają się do umieszczania w otworach montażowych płyt.

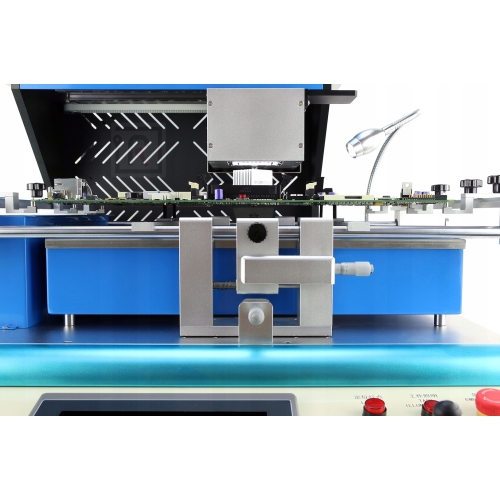

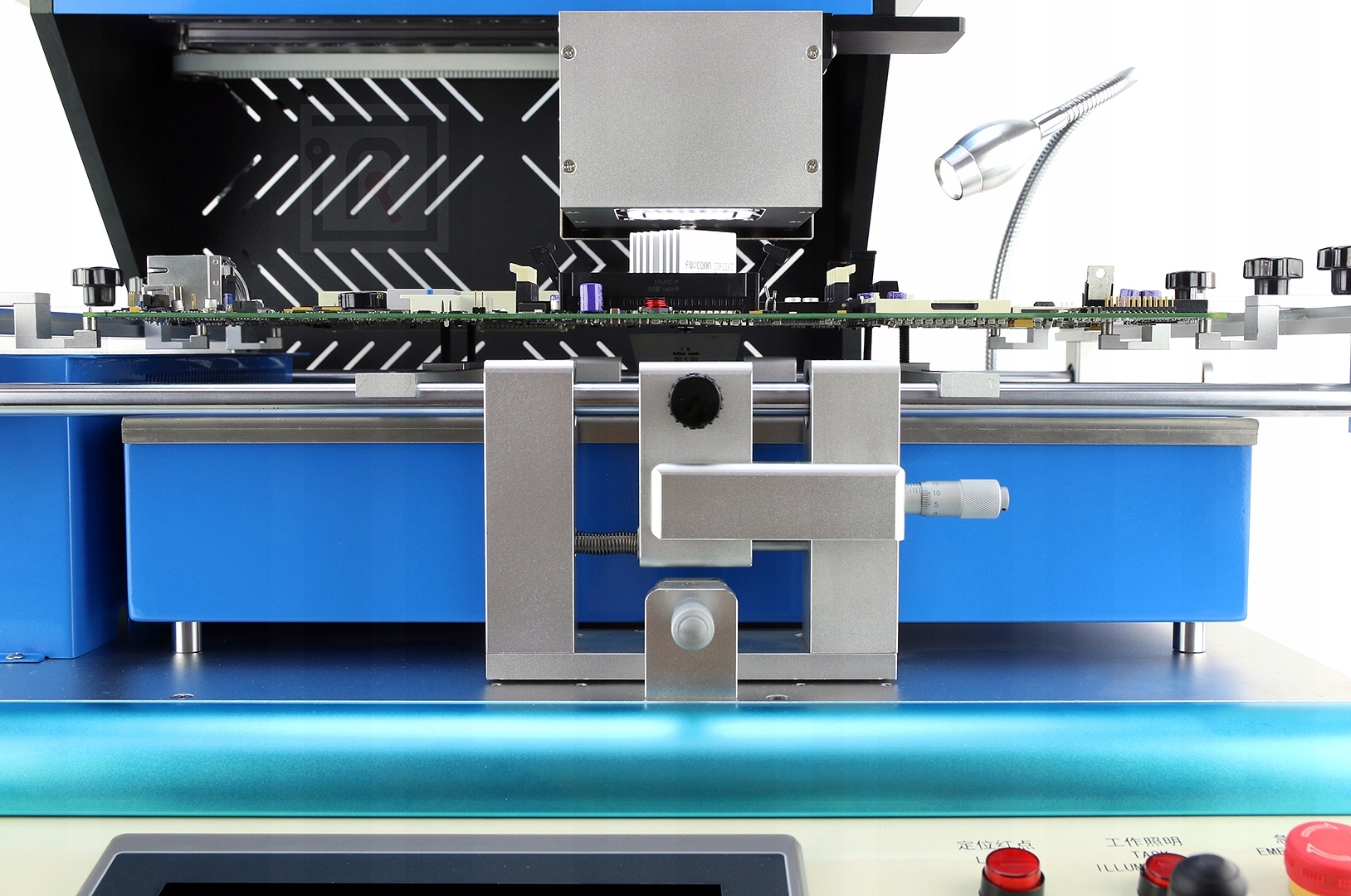

W celu wyeliminowania ugięcia płyty podczas procesu lutowniczego uchwyt posiada dodatkowo dwa rzędy wsporników i możliwość podparcia bezpośrednio pod lutowanym układem (śruba o regulowanej wysokości w dolnej dyszy hotair).

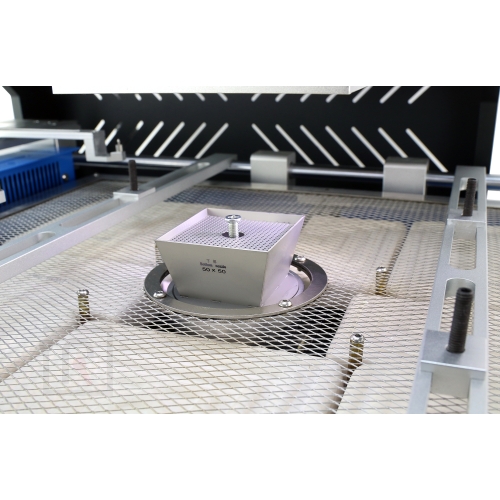

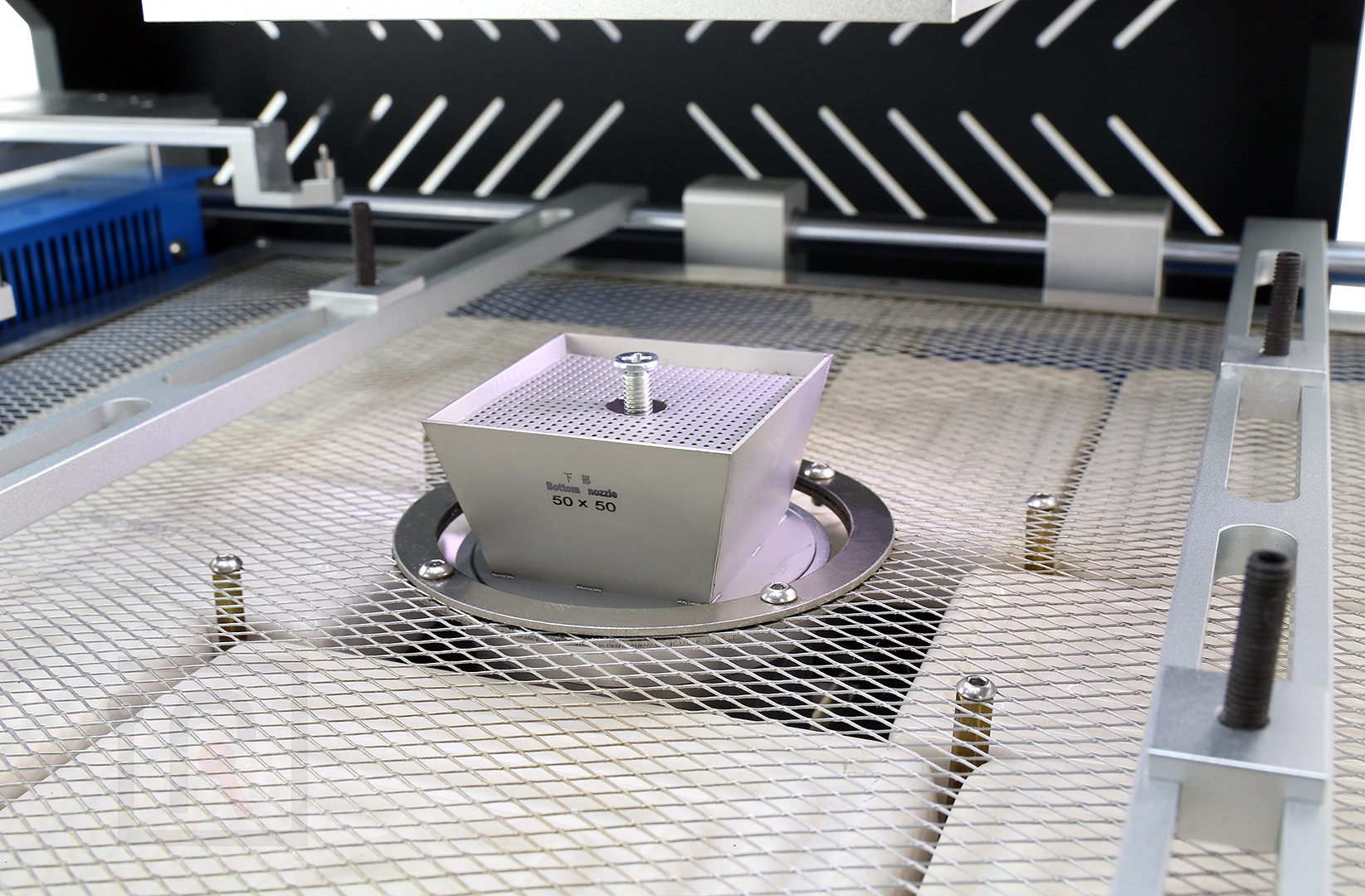

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.
Wszystkie dysze hotair (góra/dół) posiadają specjalne boczne otwory którymi odprowadzany jest nadmiar gorącego powietrza.
Po lewej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB po rozlutowywaniu i lutowaniu. Zapobiega to procesom deformacji płyty PCB i zabezpiecza efekt reballingu.

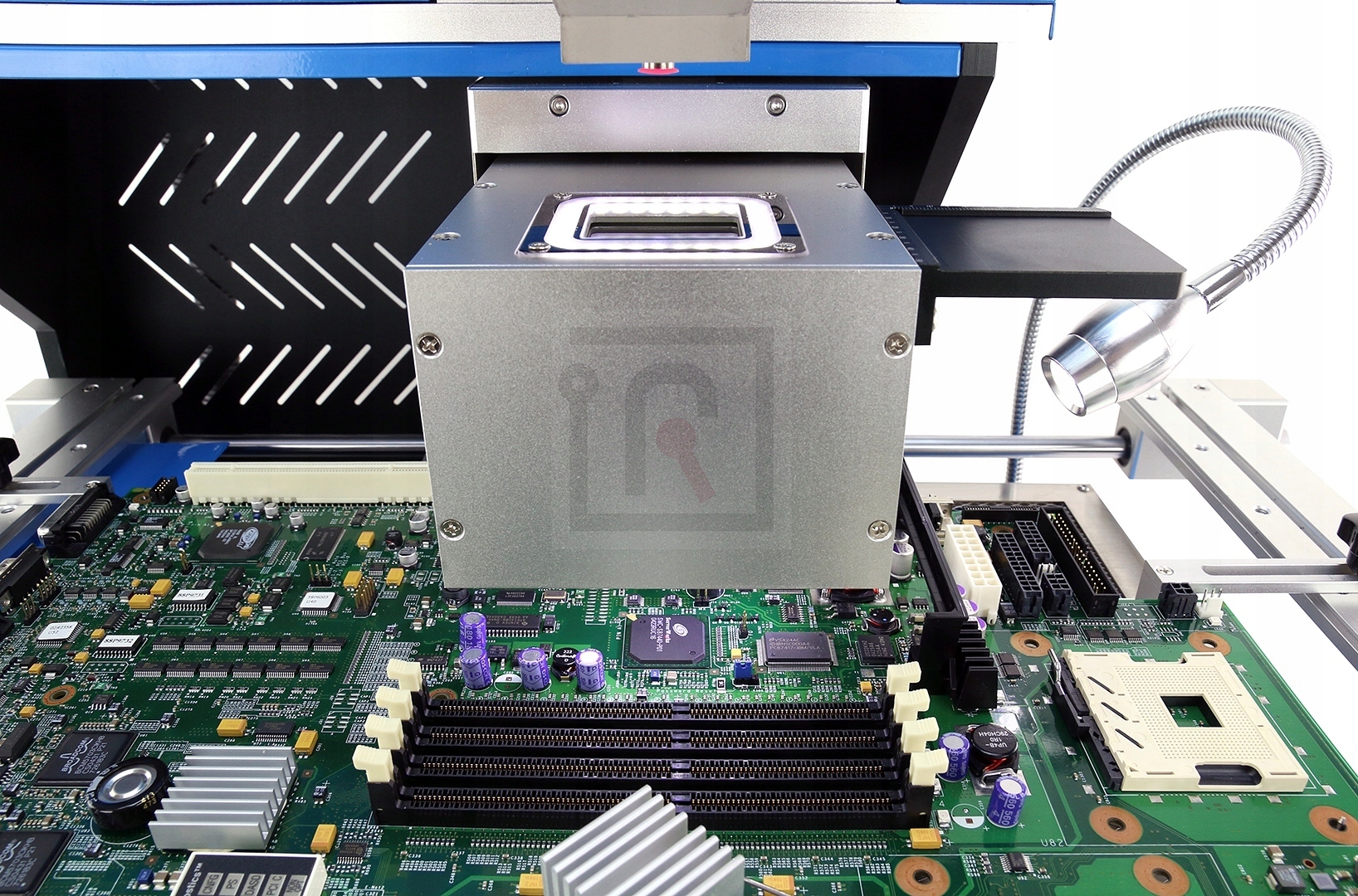

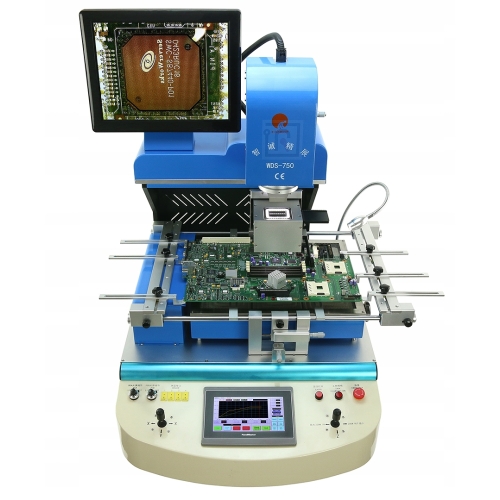

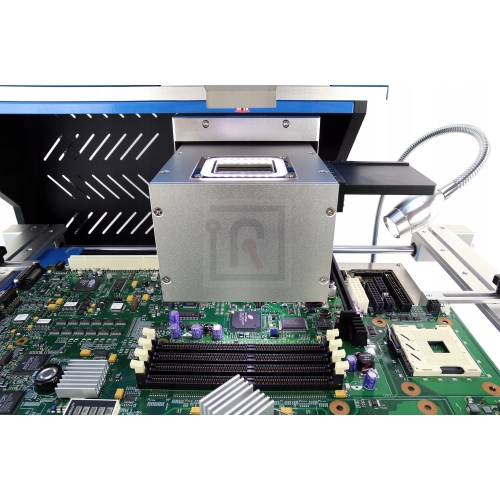

Stacja wyposażona w system Split Vision 1080p umożliwiający precyzyjne wypozycjonowanie układu względem padów PCB wykorzystując do tego:
- systemu pryzmatów z podświetleniem LED,
- trzy śruby nanometryczne zapewniające obrót układu i PCB w każdej niezbędnej płaszczyźnie,
- kamerę 5Mpix z powiększeniem oraz monitor HD LCD 15" 1080p.
Dodatkowo stacja umożliwia automatyczne podnoszenie, pobieranie i opuszczanie na laminacie lutowanych elementów.
Stacja wyposażona jest również w:
- centralny wskaźnik laserowy wbudowany w chwytak podciśnieniowy przeznaczony do centrowania układów względem górnej i dolnej strefy gorącego powietrza oraz podgrzewacza kwarcowego,
- oświetlenie LED,
- wyłącznik awaryjny,
- 4 gniazda do zewnętrznych czujników temperatury typu K,
- możliwość regulacji górnego i dolnego podświetlenia LED systemu Split Vision niezależnie dla układu i PCB,
- zewnętrzny port USB do aktualizacji oprogramowania, eksportu i importu danych i profili.
Stacja posiada deklaracje zgodności i oznaczenie CE.
Dane techniczne:
- moc całkowita: 6800W
- moc górnego elementu grzejnego hotair: 1200W
- moc dolnego elementu grzejnego hotair: 1200W
- sumaryczna moc dolnego podgrzewacza kwarcowego: 4200W
- napięcie zasilania: AC 230V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
- czujniki temperatury: czujniki typu K (termopara) o dokładności +/- 1C
- min. rozmiar płyt PCB: 10x10mm
- max. rozmiar płyt PCB: 500x450mm
- rozmiar dolnego podgrzewacza kwarcowego IR: 415x355mm
- maksymalna waga układu pozycjonowanego: 500g
- rozmiar obsługiwanych układów: 0,3x0,6mm - 80x80mm
- powiększenie optyczne: 2-30x
- dokładność pozycjonowania: 0,01-0,02mm
- grubość obsługiwanych laminatów PCB: 0,5-8mm
- wymiary stacji z LCD: 960(wys.) x 900(gł.) x 700mm(szer.)
- sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
- zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
- waga netto: 100kg
- gwarancja pisemna: 24 miesiące Door-To-Door (również na elementy grzejne)

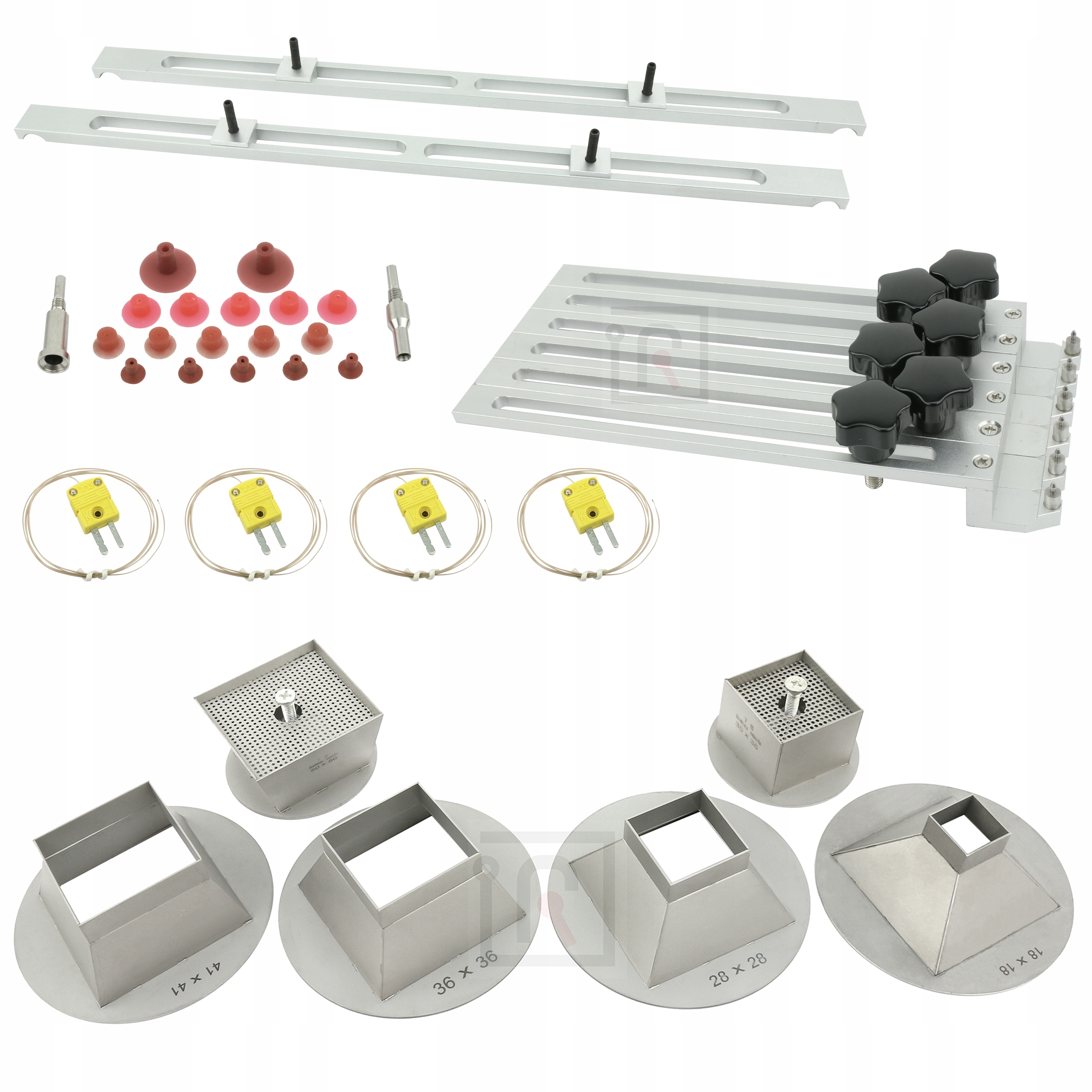

W skład zestawu wchodzą:
- Stacja lutownicza WDS-750 o mocy 6800W.
- Dysze górnej grzałki hotair (41x41mm, 36x36mm, 28x28mm, 18x18mm).
- Dysze dolnej grzałki hotair (35x35mm, 50x50mm).
- Dwie metalowe końcówki ssące o różnej średnicy wkręcane w górny chwytak podciśnieniowy z zapasek silikonowych chwytaków dla każdej z nich
- Zapasowe końcówki silikonowe do chwytaka podciśnieniowego.
- Cienka termopara typu K DIA=0,127mm - 4szt.
- Sześć uchwytów do niestandardowych płyt PCB + śruby montażowe.
- Dodatkowe 2 poprzeczne uchwyty do podtrzymywania większych płyt PCB.
- Monitor HD LCD HDMI 15".
- Polska instrukcja obsługi.
Przy o d b i o r z e o s o b i s t y m szkolenie z obsługi stacji i procesu wymiany/naprawy układów BGA GRATIS.
Nikt jeszcze nie napisał recenzji do tego produktu. Bądź pierwszy i napisz recenzję.
