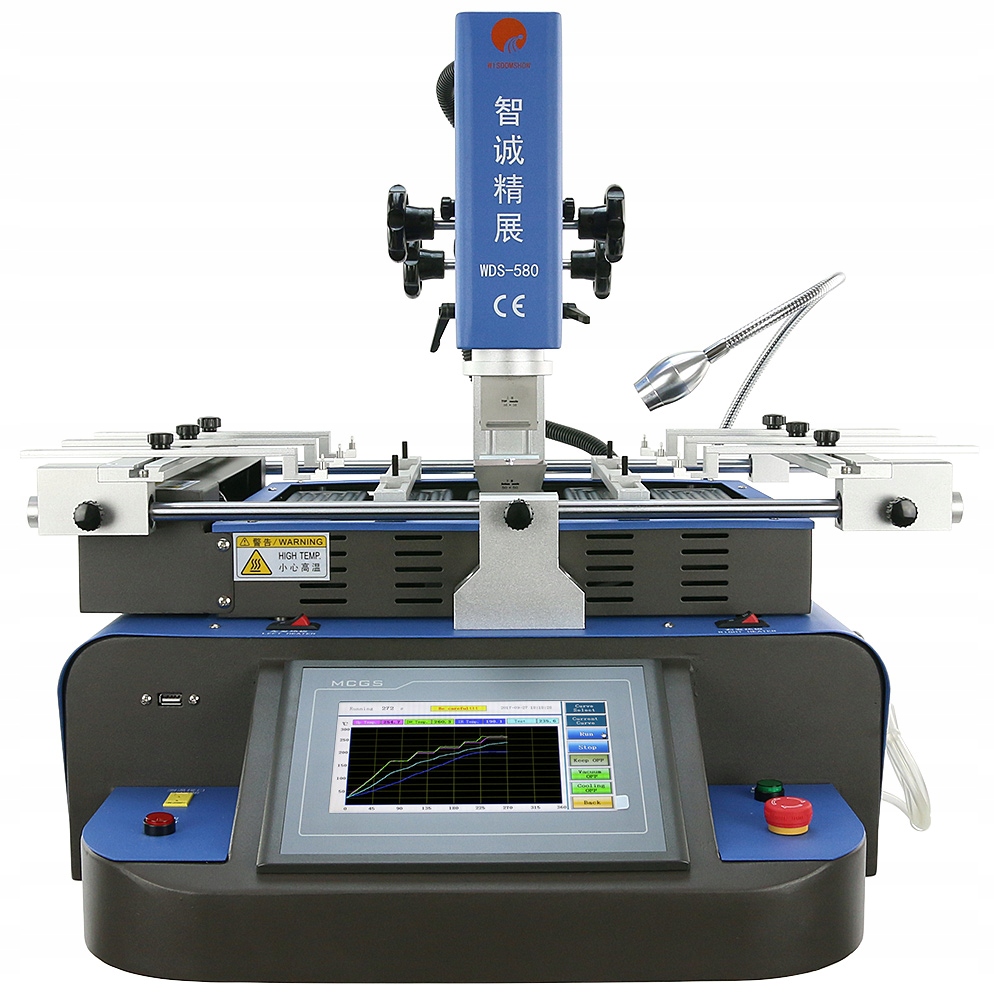

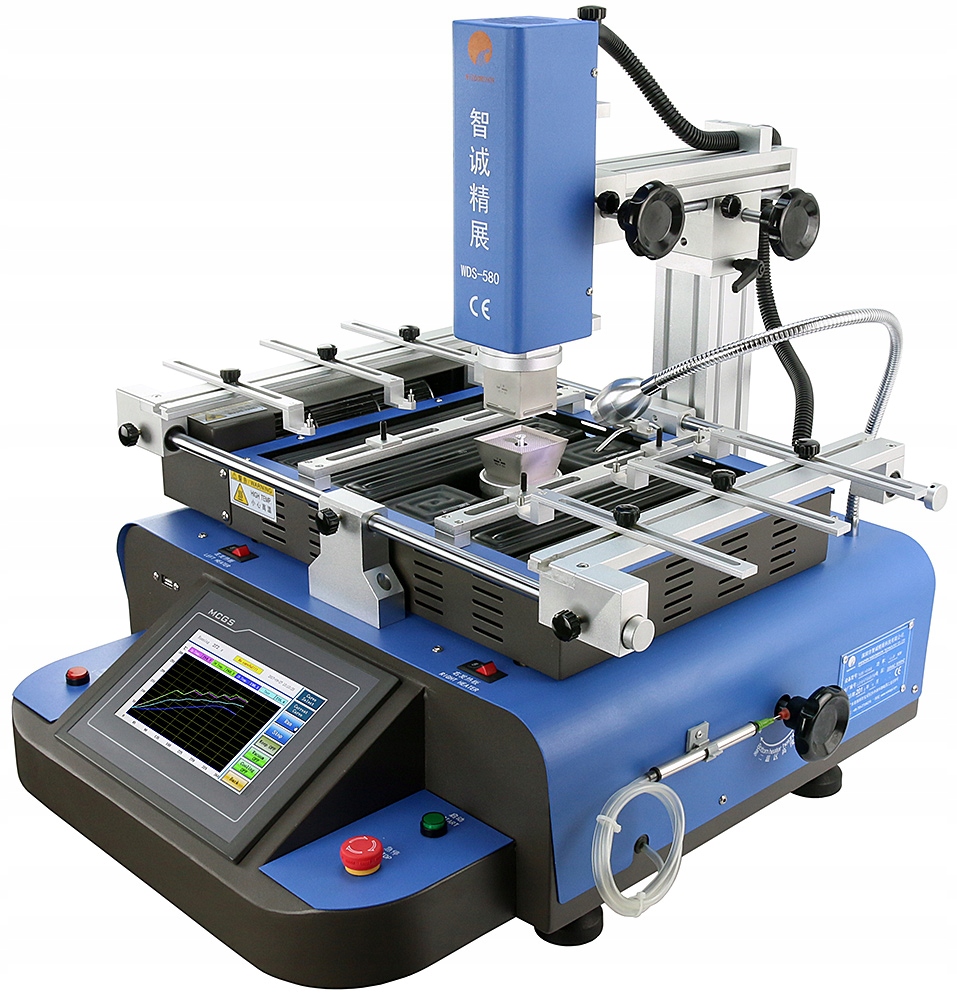

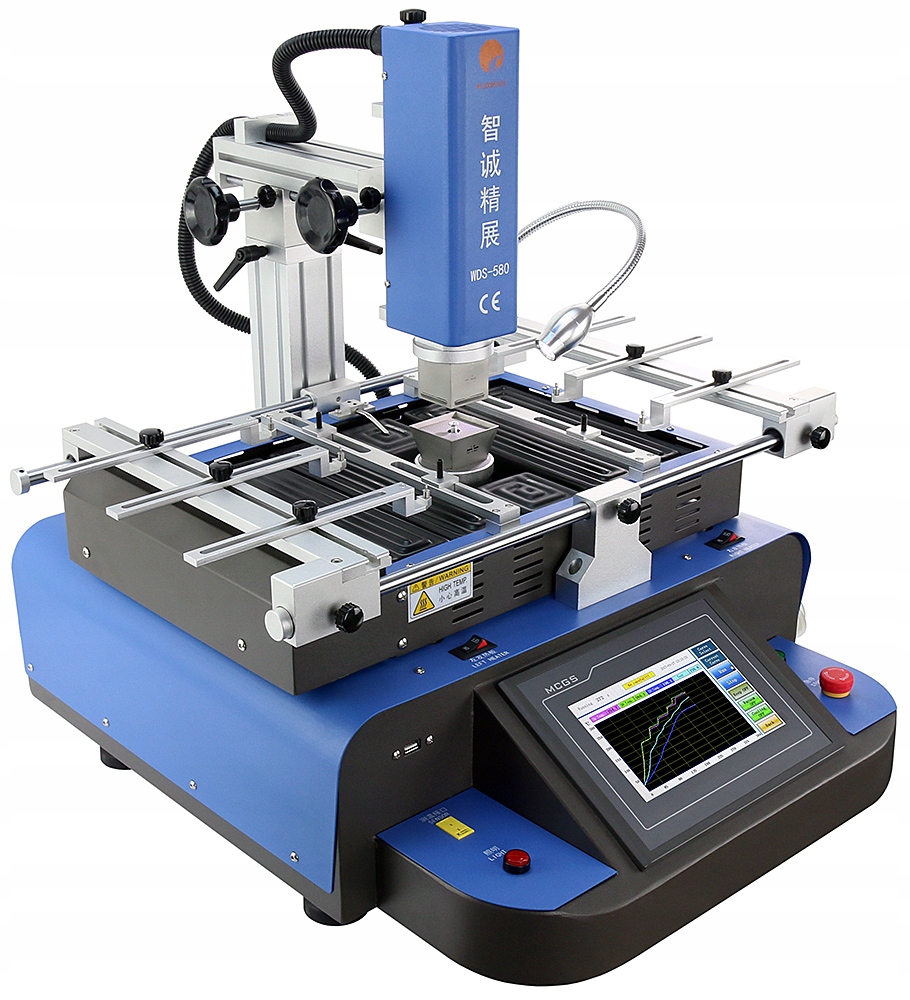

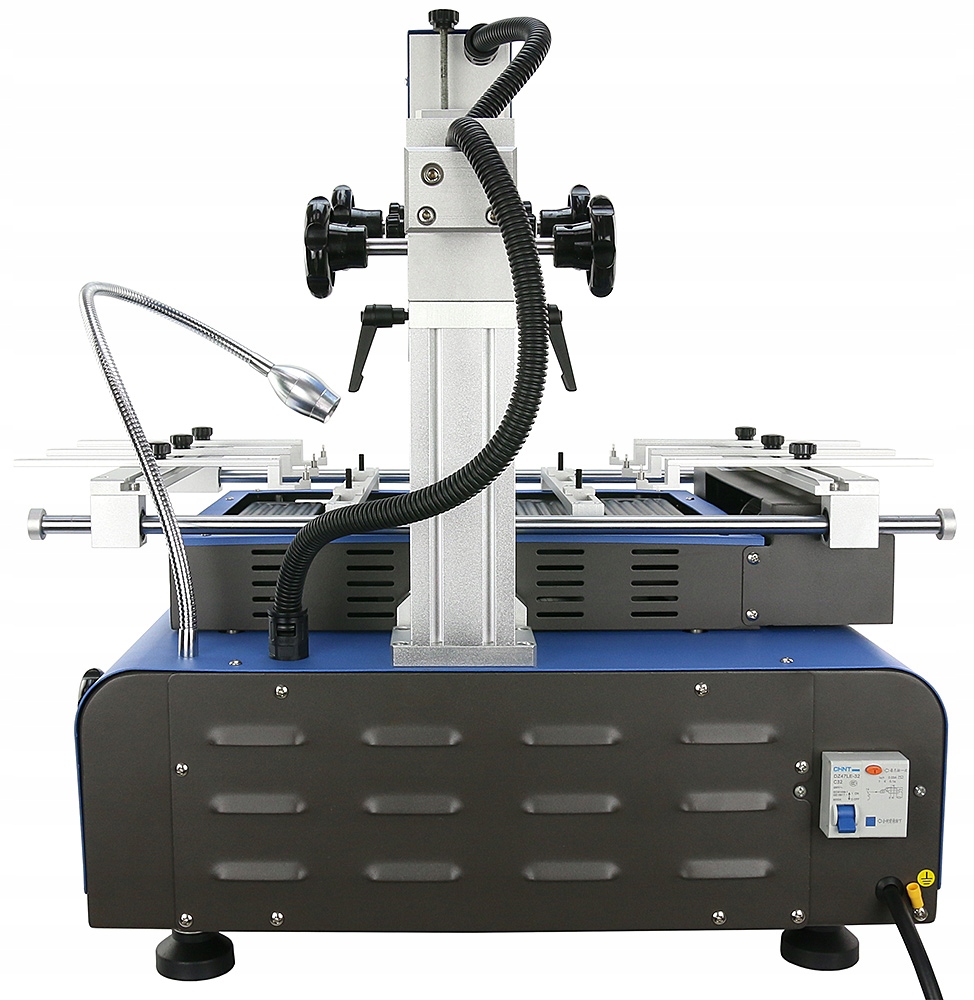

STACJA LUTOWNICZA WISDOMSHOW WDS-580 4800W

TRZY STREFY GRZEWCZE 2xHOTAIR + IR O ŁĄCZNEJ MOCY 4700W

DOTYKOWY EKRAN STERUJĄCY 7"

DUŻY PODGRZEWACZ IR

Zintegrowany system naprawy układów BGA WISDOMSHOW WSD-580 to profesjonalne i nowoczesne rozwiązanie do demontażu i montażu układów BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA dla serwisów elektroniki użytkowej, medycznej, telekomunikacyjnej, wojskowej, samochodowej.

Urządzenie zaprojektowano do naprawy płyt głównych komputerów, kart graficznych, notebooków, konsol, telefonów komórkowych, modułów i sterowników samochodowych wykonanych w technologii lutu ołowiowego jak i bezołowiowego. Szczególnie polecane do pracy z dużymi płytami PCB.

Duża moc i wydajny system chłodzenia zapewnia efektywną pracę i skrócenie czasu oddziaływania wysokiej temperatury na płytę do minimum.

Cechami wyróżniającymi stację WDS-580 są:

• duża całkowita moc grzewcza 4700W,
• duża powierzchnia przewidziana na PCB 405x360mm,
• duży obszar dolnego podgrzewacza IR 380x300mm,
• 3 strefy grzewcze góra IR + 2 x HOTAIR,
• możliwość wyłączenia lewej i prawej sekcji dolnego podgrzewacza IR,
• regulacja góra/dół dolnego podgrzewacza hotair,
• dotykowy panel kontrolny 7" z kontrolą mikroprocesorową,
• wzmocniony uchwyt górnej grzałki hotair,
• poprzeczny wentylator automatycznie chłodzący płytę PCB po procesie lutowniczym,
• magnetyczne szybko wymienialne dysze hotair,
• dwa regulowane wsporniki poprzeczne płyt PCB,
• 10 punktów podparcia płyt PCB,
• zewnętrzny port USB do programowania sterownika stacji.

Stacja umożliwia zaprogramowanie 20000 profili grzania, śledzenie ich na bieżąco jak i zmianę już ustawionych parametrów w dowolnej chwili (również w czasie grzania). W celu lepszego zapewnienia efektu końcowego każdy z profili można zaprogramować w 8 blokach temperaturowych. Po skończonym procesie grzania na wyświetlaczu można przeanalizować pełen jego przebiegu.

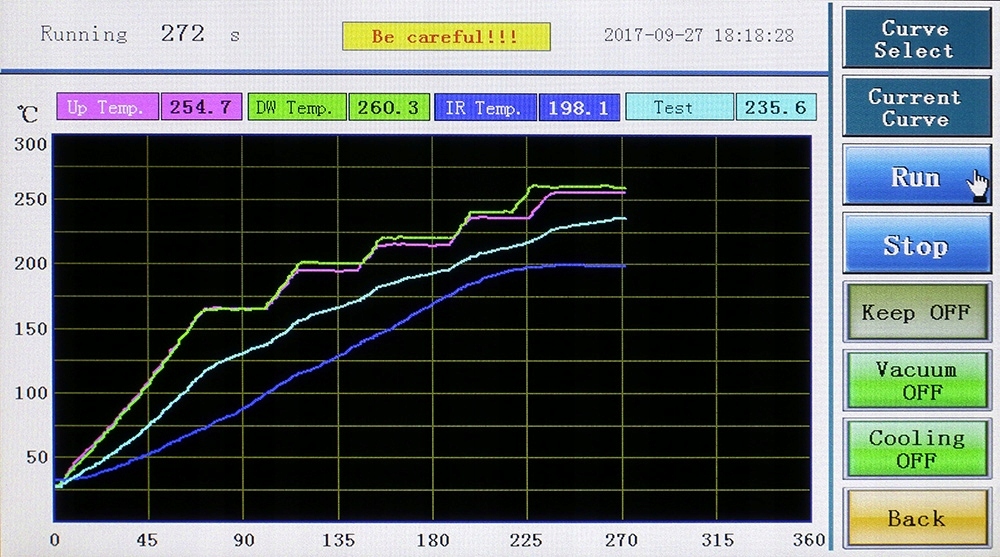

Wszystkie parametry tj: zadana temperatura, czas grzania, szybkość przyrostu temperatury w czasie, czas chłodzenia, czas pracy chwytaka podciśnieniowego można ustawić niezależnie korzystając z dotykowego panelu sterującego MCGS LCD Human–Machine Interaction (HMI) HD o przekątnej 7". Wyświetlacz pokazuje wszystkie parametry pracy stacji w czasie rzeczywistym łącznie z graficzną wizualizacją stanu procesu grzania oraz zadanych jak i osiąganych temperatur na wykresach.

Na ekranie podawane w postaci numerycznej jak i na wykresie następujące temperatury:

• temperatura grzałki górnej HR
• temperatura grzałki dolnej HR
• temperatura dolnego podgrzewacza IR
• realna temperatura przy układzie BGA.

Oprogramowanie stacji wyposażone jest w przycisk podtrzymania profilu KEEP. Po jego naciśnięciu stacja utrzymuje wszystkie temperatury osiągnięte przez nią w danej chwili do czasu ponownego naciśnięcia przycisku KEEP.

Stacja posiada również awaryjny przycisk STOP który przerwie proces grzewczy na życzenie użytkownika.

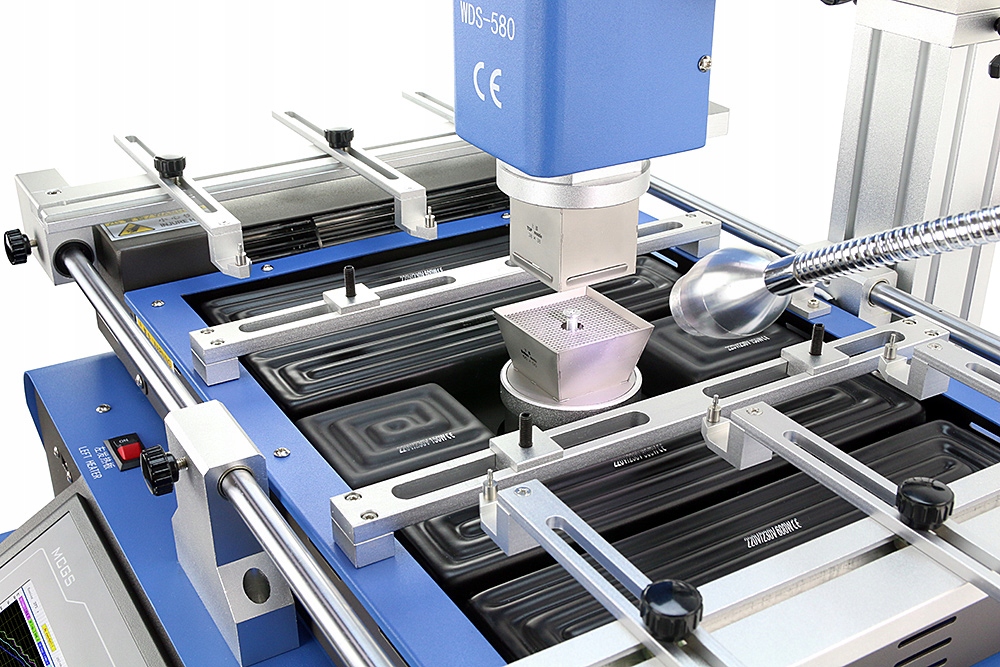

W celu zapewnienia najlepszego efektu lutowania w stacji zastosowano 3 niezależne strefy/powierzchnie grzewcze (górną, dolną i podgrzewacz PCB) których temperaturę można kontrolować i sterować osobno. Pierwsza (górna) i druga (dolna) to nadmuch gorącego powietrza. Trzecia dolna strefa to kwarcowy element grzejny (ciemna podczerwień). Pierwszą i drugą powierzchnie grzewczą można kontrolować poprzez wiele grup i sekcji parametrów temperatury. Górny element grzejny może być regulowany w każdej płaszczyźnie. Dolny hotair posiada regulację w pionie co ma kluczowe znaczenie np. przy dużych układach konsolowych. Trzecia powierzchnia (podgrzewacz) podgrzewa płytę na dużej powierzchni redukując naprężenia i obniżając temperaturę potrzebną do prawidłowego przylutowania elementu.

Dodatkowo sekcje grzewcze dolnego podgrzewacza IR można wyłączać blokowo dwoma wyłącznikami np w sytuacji podgrzewania/wygrzewania mniejszej płyty PCB.

W celu określenia dokładnych temperatur w stacji wykorzystano precyzyjne termopary typu K o dokładności +/- 3C pracujące w zamkniętej pętli.

Po zakończeniu każdego procesu rozlutowywania/lutowania generowany jest alarm.

W przypadku pojawienia się zbyt wysokich niekontrolowanych temperatur lub możliwości przegrzania podzespołów wbudowany systemu ochrony przed nadmiernie wysoką temperaturą zatrzyma cały proces i wyłączy obwód elektryczny.

Po lewej stronie stacji znajduje się bardzo wydajny poprzeczny wentylator automatycznie chłodzący płyty PCB po rozlutowywaniu i lutowaniu. Zapobiega to procesom deformacji płyty PCB i zabezpiecza efekt reballingu BGA.

Główny uchwyt płyt PCB został wyposażony w żłobienie typu V co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

Do ukierunkowania gorącego powietrza i ochrony sąsiadujących elementów w stacji w części górnej i dolnej zaprojektowano magnetyczne dysze. Dysze montuje się bardzo prosto jedną ręką. Można je ustawić i obracać pod dowolnym kątem.

Dodatkowo dolna dysza posiada specjalne otwory którymi odprowadzany jest nadmiar gorącego powietrza.

Stacja wyposażona jest również w elektroniczny chwytak podciśnieniowy sterowany również z poziomu dotykowego ekranu LCD. Posiada również wyłącznik awaryjny.

Stacja posiada certyfikat i oznaczenie CE.

Dane techniczne:

• Stan: nowa
• Moc całkowita: 4800W
• Moc górnego elementu grzejnego hotair: 800W
• Moc dolnego elementu grzejnego hotair: 1200W
• Sumaryczna moc dolnego podgrzewacza kwarcowego: 2700W (4x600W+2x150W)
• Napięcie zasilania: AC 220V/230V 50/60Hz (przewód zasilający 3x2,5mm2)
• Czujnik temperatury: czujnik typu K (termopara) o dokładności +/- 3C
• Pozycjonowanie (uchwyt PCB): żłobienie typu V
• Min. rozmiar płyt PCB: 5x5mm
• Max. rozmiar płyt PCB/PBA: 405x360mm
• Rozmiar dolnego podgrzewacza IR: 380x300mm
• Wymiary stacji: 610(szer) x 600(wys) x 580mm(gł)
• Sterowanie: kolorowy ekran dotykowy 7" HD HMI + sterownik PLC
• Zabezpieczenie nadprądowe: bezpiecznik o charakterystyce C32.
• Waga netto: 30kg
• Gwarancja pisemna: 24 miesiące (również na elementy grzejne)

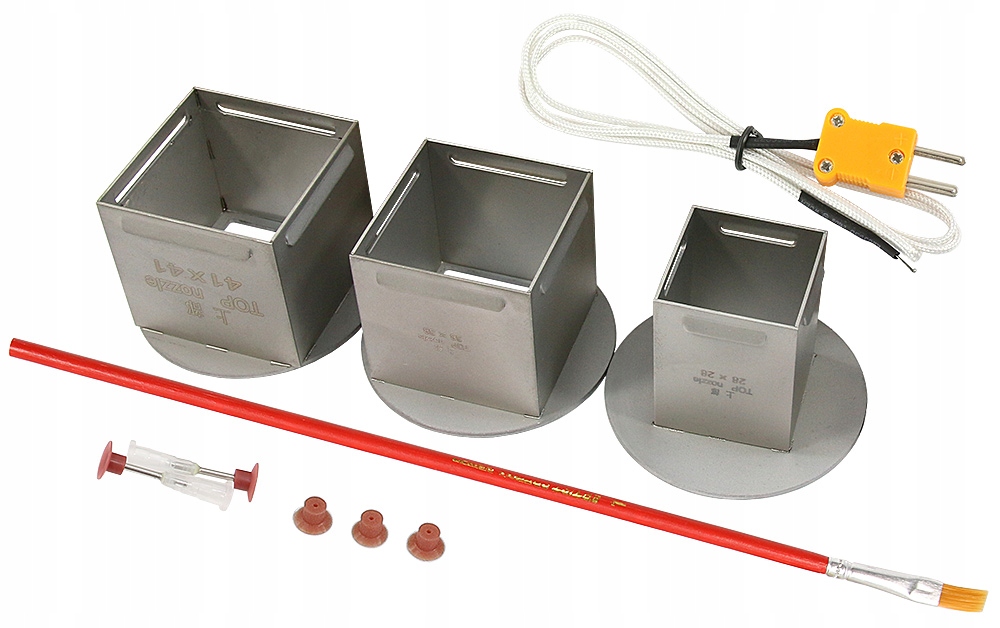

W skład zestawu wchodzą:

1. Stacja lutownicza WISDOMSHOW WDS-580.
2. Wbudowany chwytak podciśnieniowy + dodatkowe igły i zapasowe końcówki silikonowe.
3. Termopara typu K.
4. Polska instrukcja obsługi.
5. Trzy dysze górnego podgrzewacza gorącego powietrza (28x28, 38x38, 41x41).
6. Główna dysza dolnego podgrzewacza gorącego powietrza (50x50mm).
7. Sześć uchwytów do niestandardowych płyt PCB + 6 śrub montażowych.
8. Dodatkowe 2 poprzeczne uchwyty do podtrzymywania większych płyt PCB.
9. Śruba do pionowej blokady górnego podgrzewacza.
