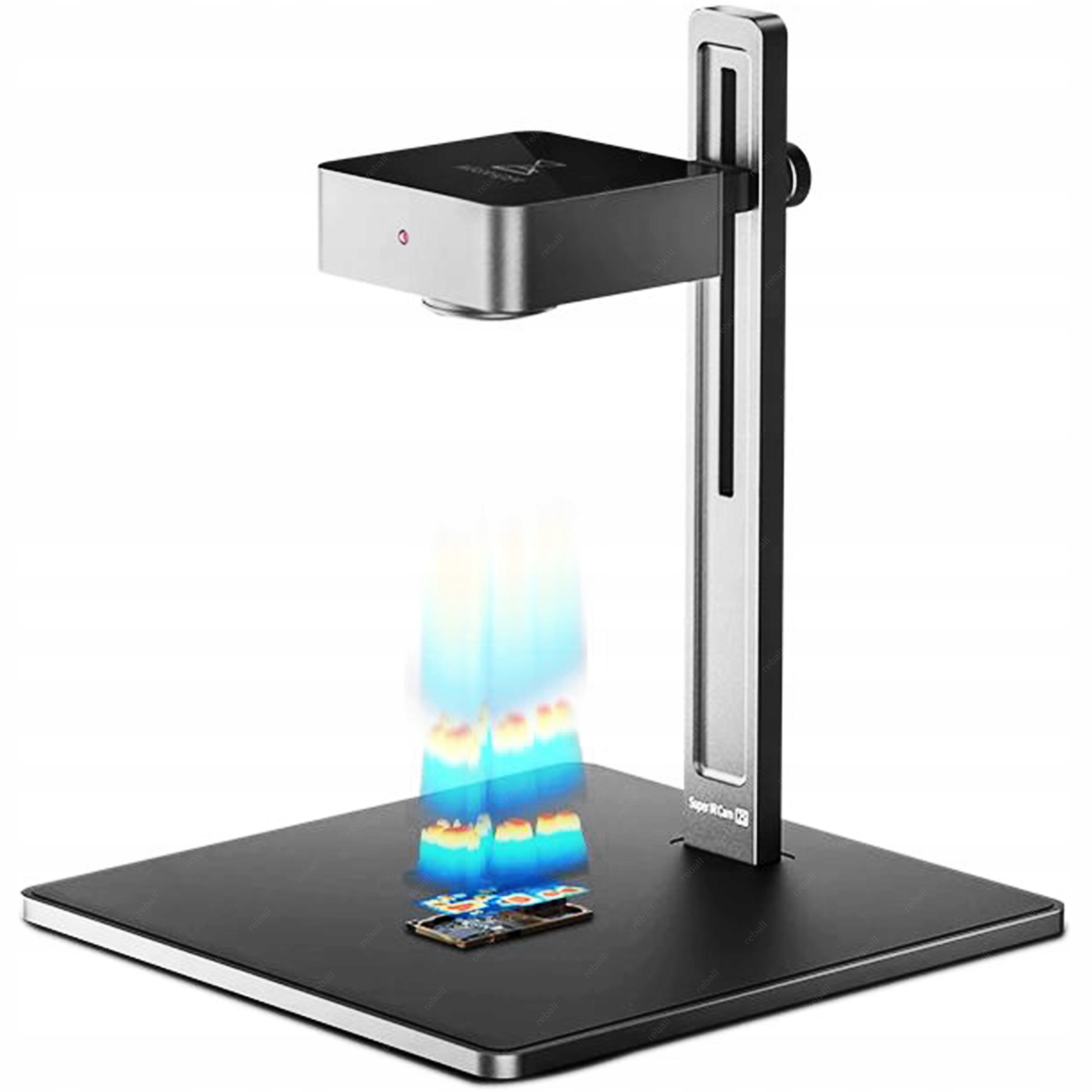

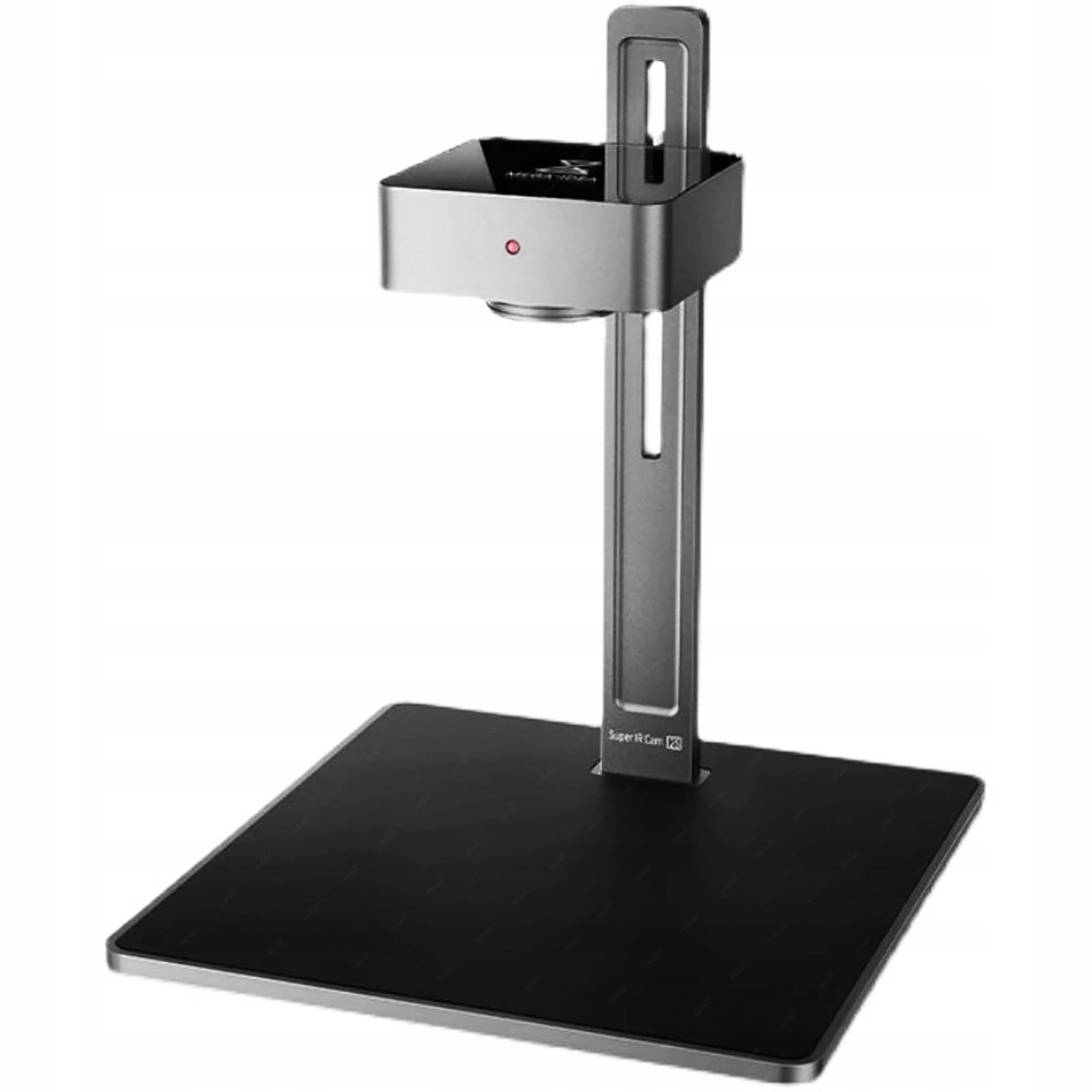

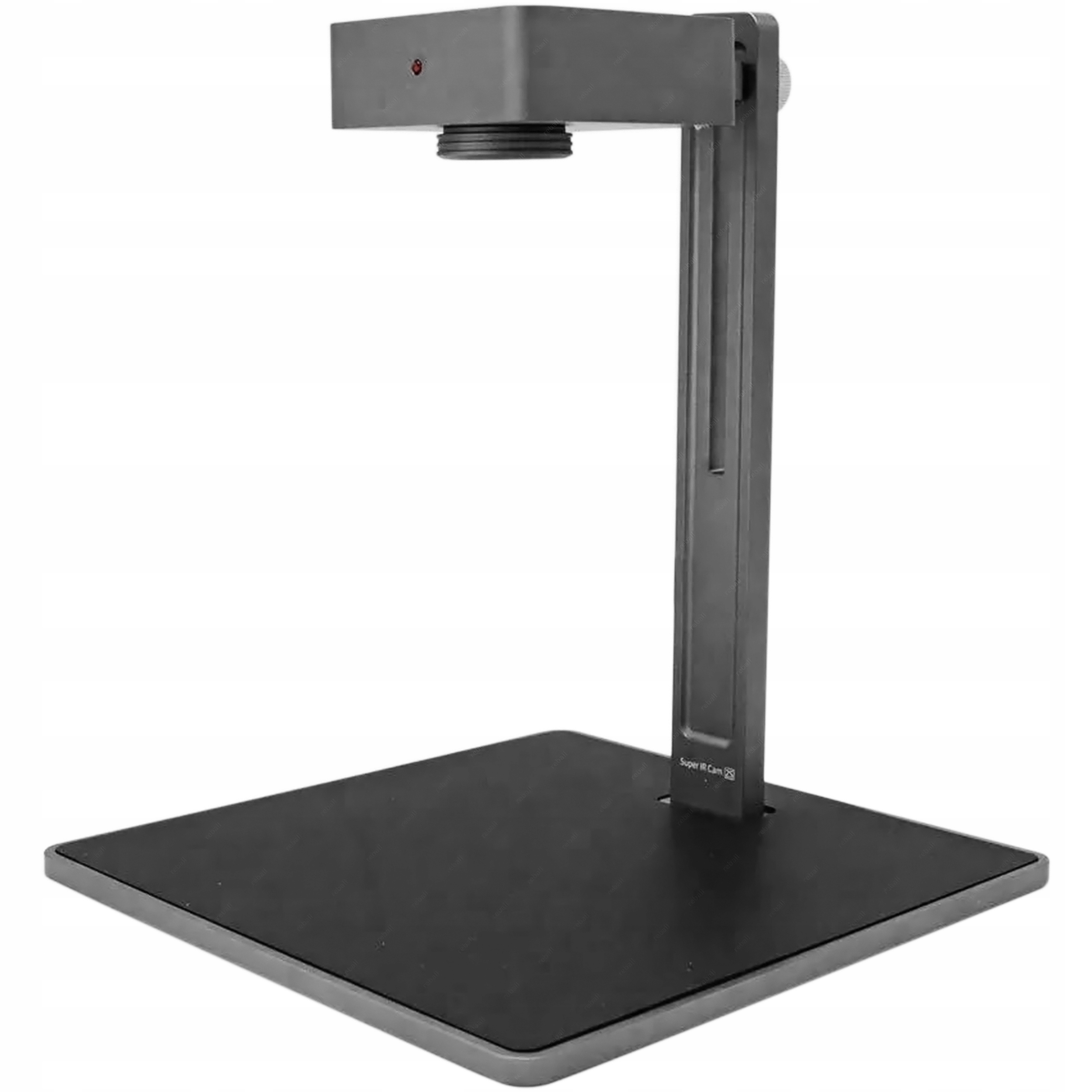

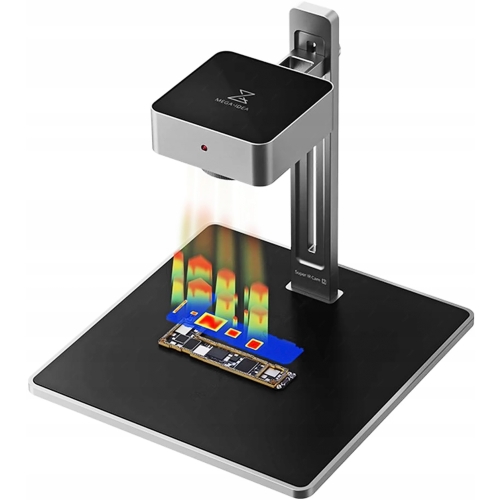

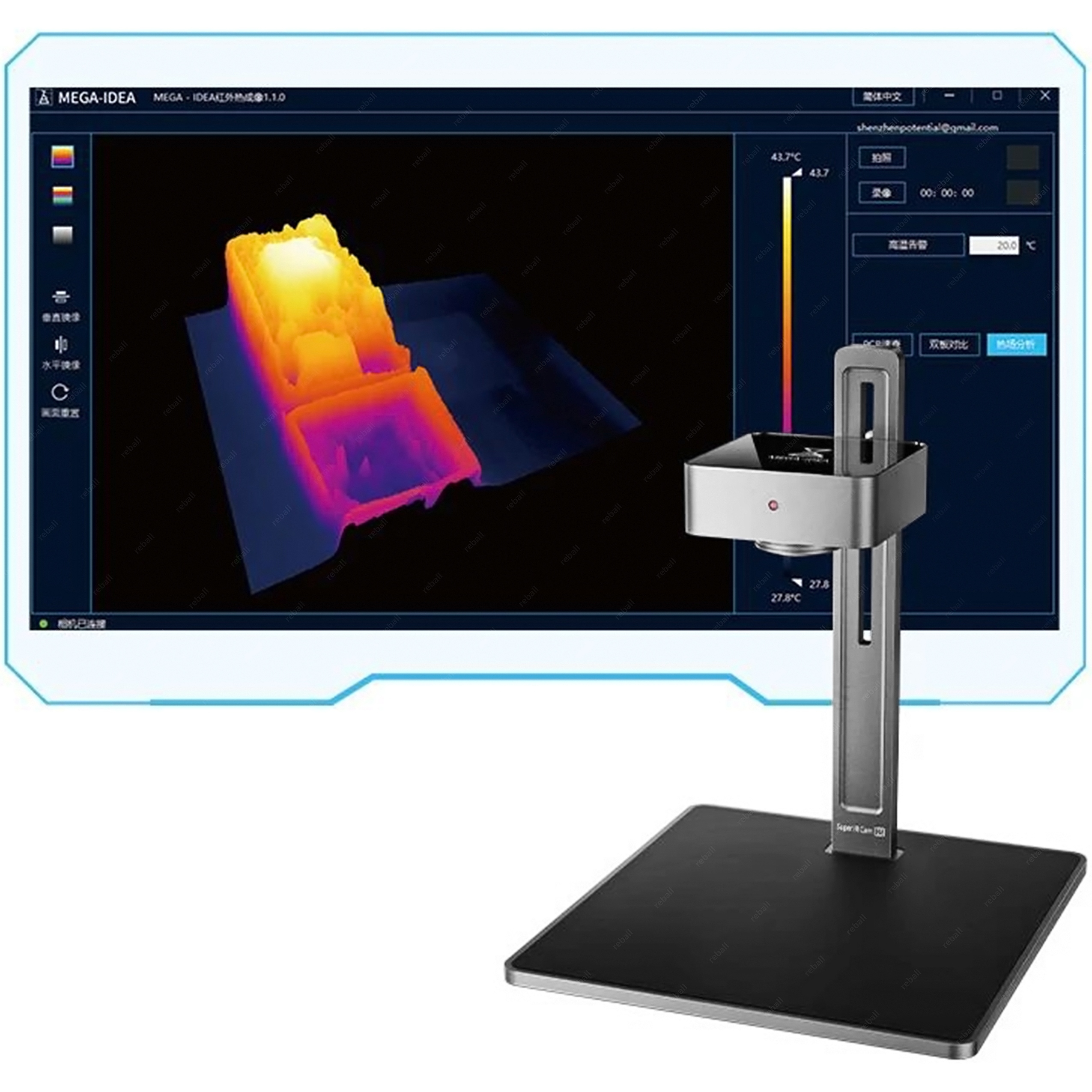

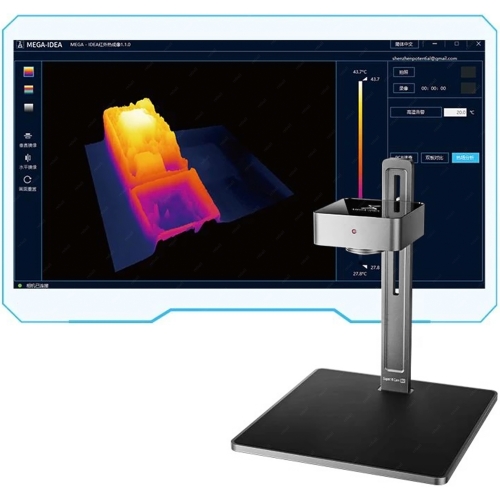

SUPER IR CAM 2S 3D to kamera termowizyjna na podczerwień zaprojektowana specjalnie do wykrywania gorących punktów termicznych na małych płytkach drukowanych.

Obraz analizowany jest widoczny po podłączeniu kamery do komputera przez USB-C za pośrednictwem dedykowanej aplikacji.

Z poziomu aplikacji możesz wykonywać wiele operacji, m.in. automatycznie dopasowując kontrast, obliczając krzywe temperatury i eksportując materiał do JPG lub MP4.

Urządzenia, które mają być kontrolowane, można umieścić na antystatycznej macie odpornej na ciepło umieszczonej na podstawie. Dodatkowo istnieje możliwość ustawienia kamery w regulowanej wysokości 80mm-180mm.

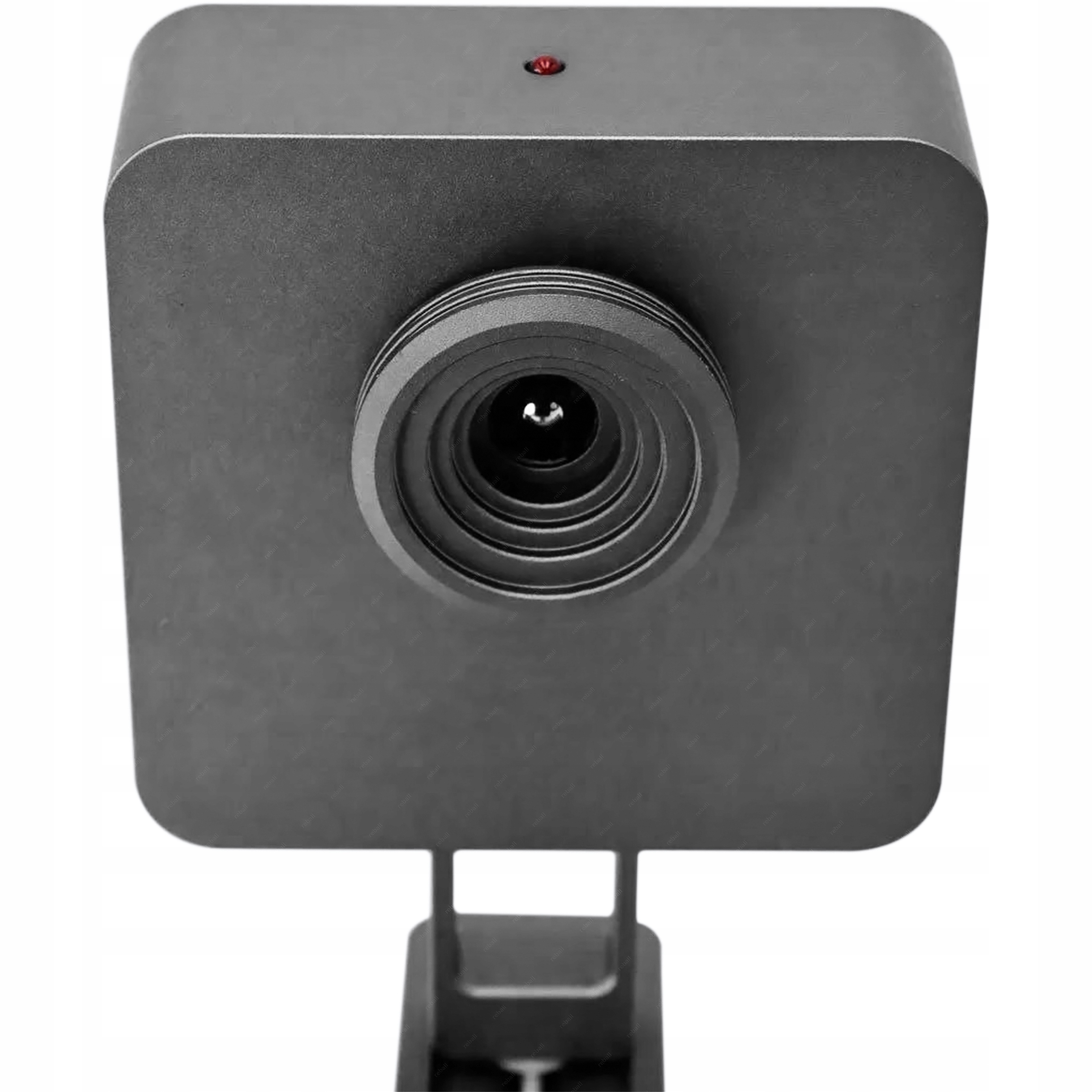

Samą kamerę można odłączyć i zamontować na zwykłym statywie (brak w zestawie), co umożliwia monitorowanie urządzeń również bez użycia podstawy.

W skład zestawu wchodzą:

• kamera z podstawą SUPER IR CAM 2S 3D,
• kabel USB-C,
• instrukcja angielska.

Specyfikacja:

• typ detektora: niechłodzony detektor tlenku wanadu (VOx),
• rozdzielczość detektora: 256x192,
• zakres długości fali: 7-14µm,
• pole widzenia: 42°×32°,
• częstotliwość próbkowania: 25Hz,
• dokładność temperatury: ± 5°C lub ± 5%,
• odległość pomiaru temperatury: od 2mm - ?,
• zakres pomiaru temperatury: -20°C ~ 120°C,
• zakres temperatury przechowywania: -15° ~ 60°C,
• wilgotność: 95% wilgotności względnej,
• inne funkcje: alert o wysokiej temperaturze,
• rozdzielczość wyjściowa obrazu: 640 x 480 pikseli,
• typ pliku wyjściowego: MP4, JPG,
• złącze sygnałowe i zasilające: USB-C,
• napięcie wejściowe: 5 V,
• pobór mocy: 350 mW szczyt.

Komunikacja między komputerem a kamerą odbywa się poprzez kabel USB-C.

Oryginalne oprogramowanie (wersja angielska) do pobrania ze strony producenta (możemy również wysłać po zakupie).

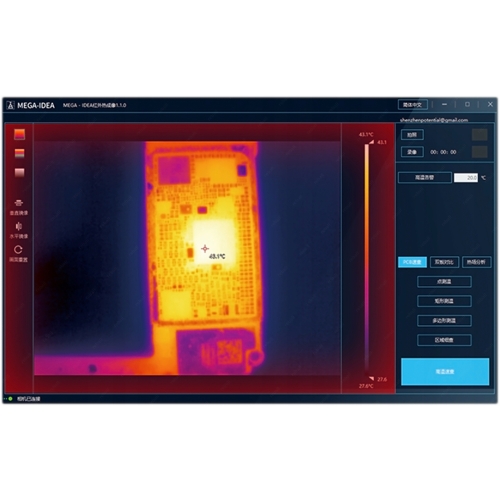

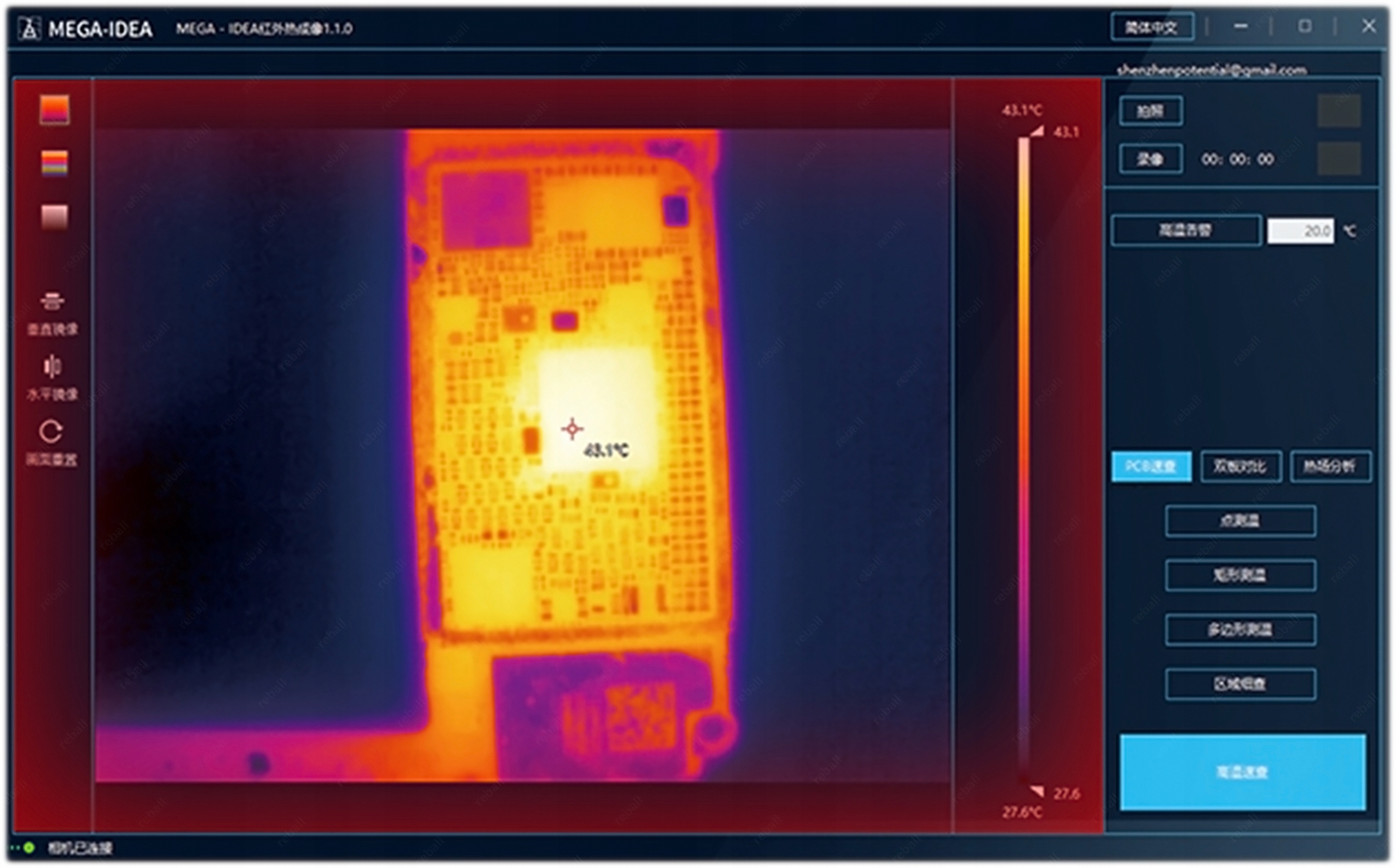

Dzięki oprogramowaniu istnieje możliwość wizualizacji:

• obraz światła widzialnego,
• promieniowania światła podczerwonego w 3D,
• połączenia obrazu światła widzialnego i promieniowania podczerwonego.

Oprogramowanie posiada funkcje:

• zapisywania zdjęć,
• porównywania aktualnego obrazu z wcześniej zapisanymi,
• detekcji temperatur w postaci liczbowej oraz graficznej wielu obserwowanych obiektów i obszarów na raz,
• porównanie krzywej powierzchniowej pasm ciepła,

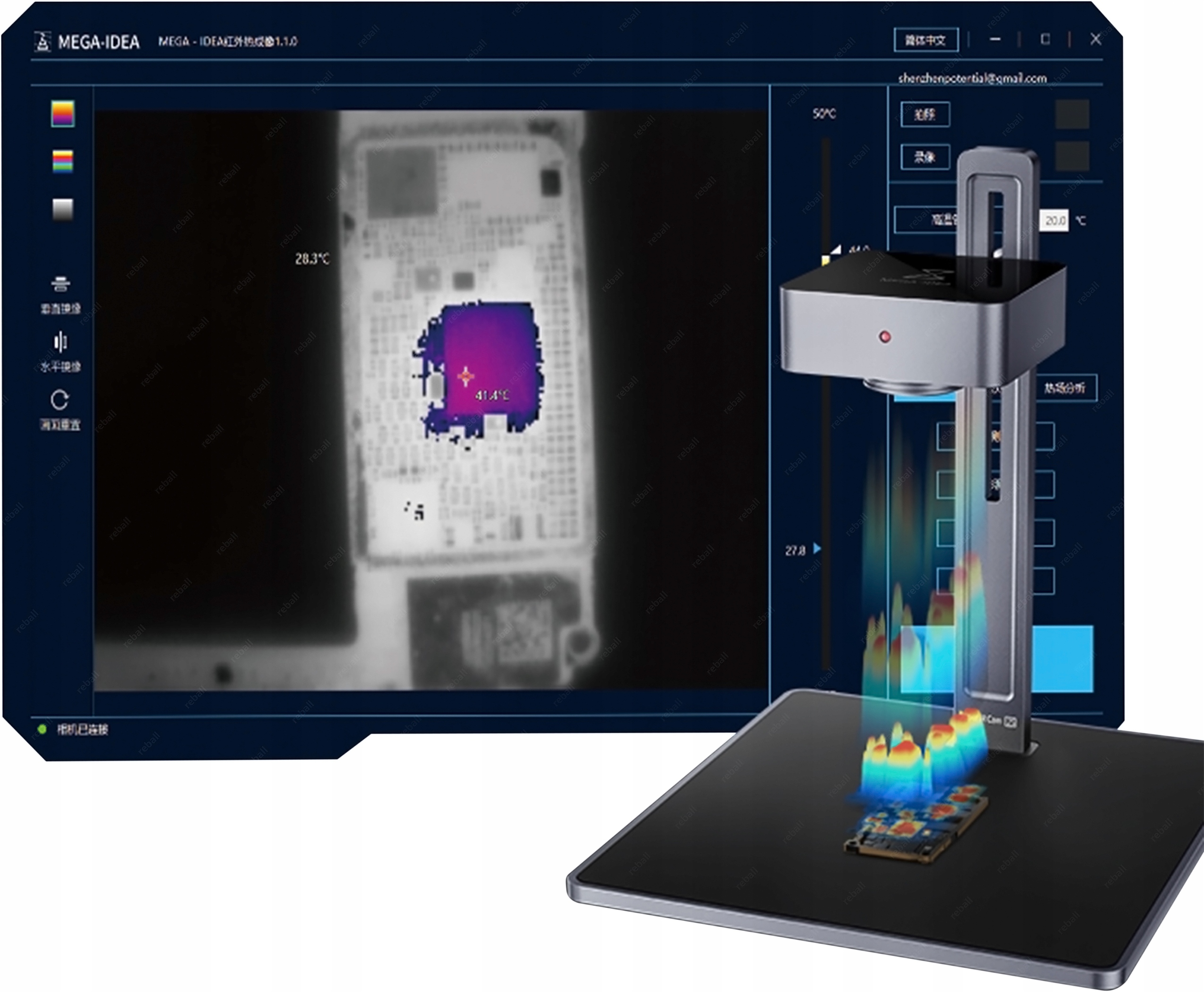

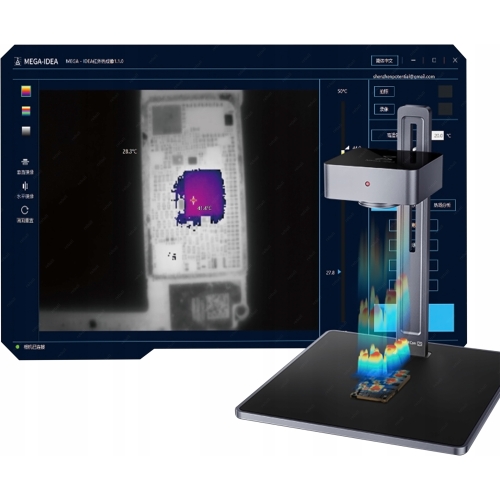

• szybkiej kontroli PCBA usterki wycieku energii elektrycznej,
• alarmowanie o przekroczonych progach temperatury sygnalizowanych dźwiękowo oraz migotaniem wyświetlanego obrazu,
• dostosowania zakresu temperatur w celu zlokalizowania konkretnego elementu.

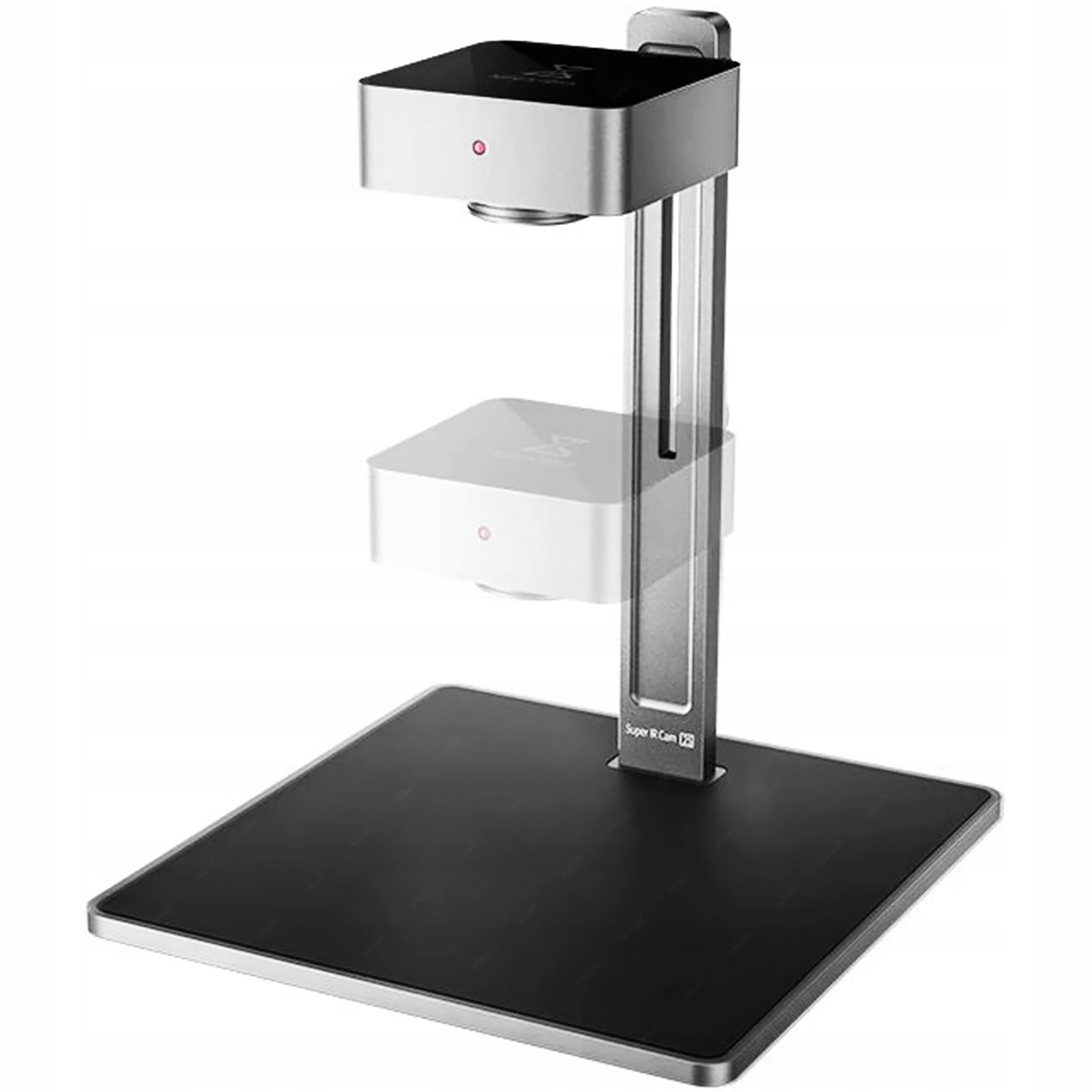

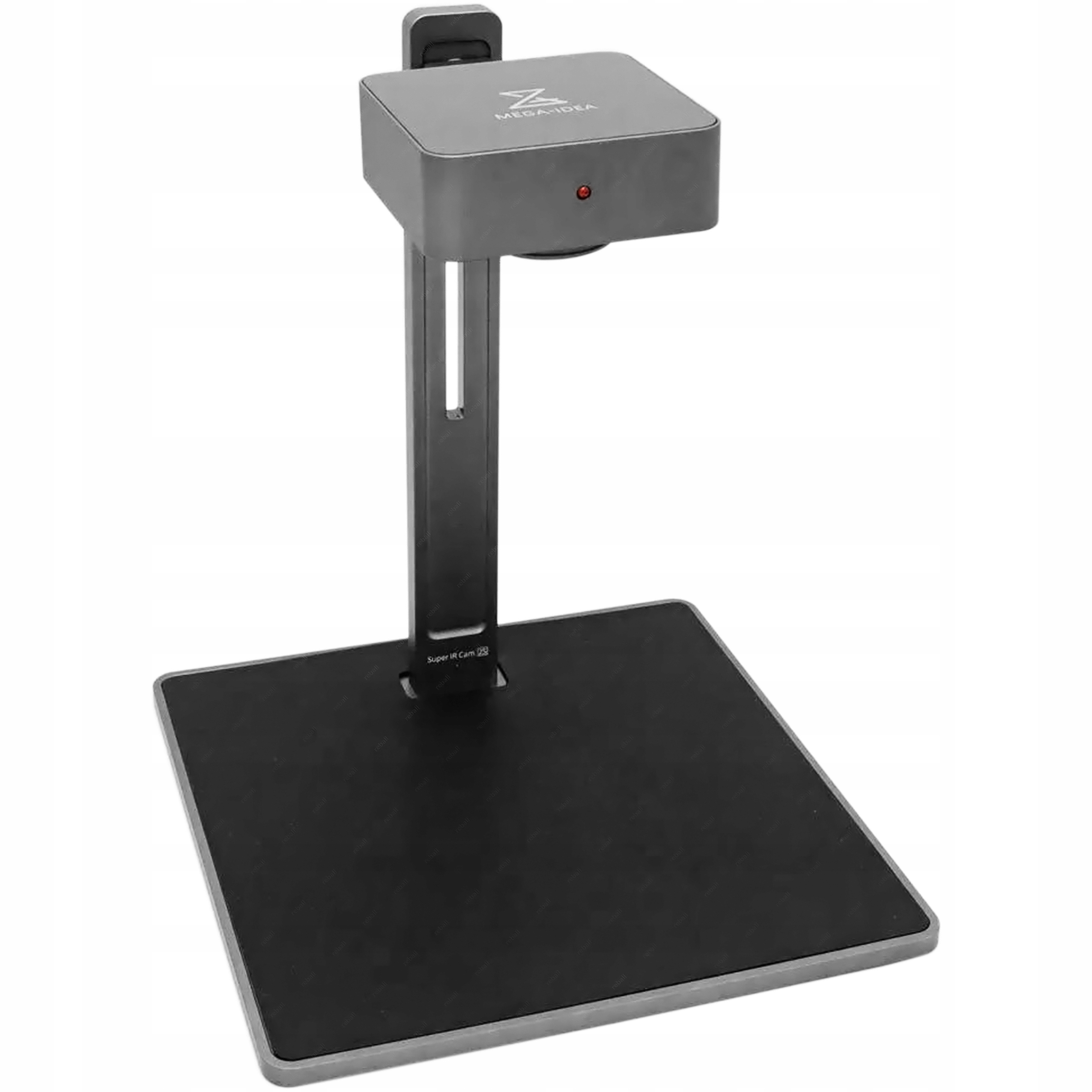

Regulacja wysokości położenia kamery

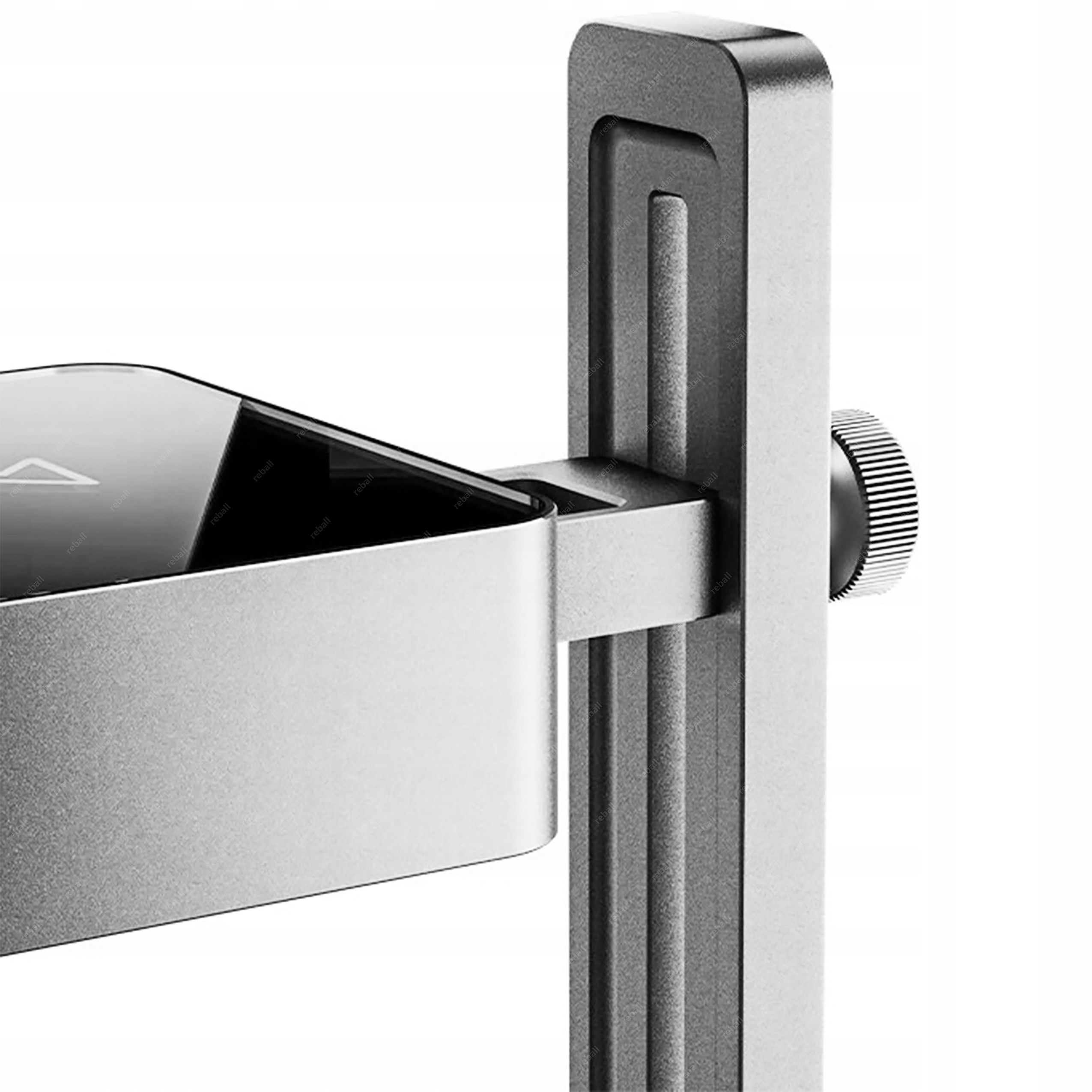

Aby osiągnąć najlepszą odległość obserwacji zestaw jest wyposażony w regulowany wysięgnik. Dostosowując odległość między urządzeniem a płytką drukowaną można dostosować obraz do wielkości badanej płytki drukowanej.

Antystatyczna silikonowa podkładka

Zastosowana antystatyczna silikonowa podkładka jest idealnym zabezpieczeniem podczas wykonywania pracy. Dodatkowo podkładka posiada odporność na bardzo wysokie temperatury.

Parametry techniczne

• wysokość wysięgnika: ok. 211mm,
• regulacja wysokości kamery: 80mm-180mm,
• szerokość podstawy: ok. 179mm,
• długość podstawy: ok. 185mm,
• waga: ok. 550g.
