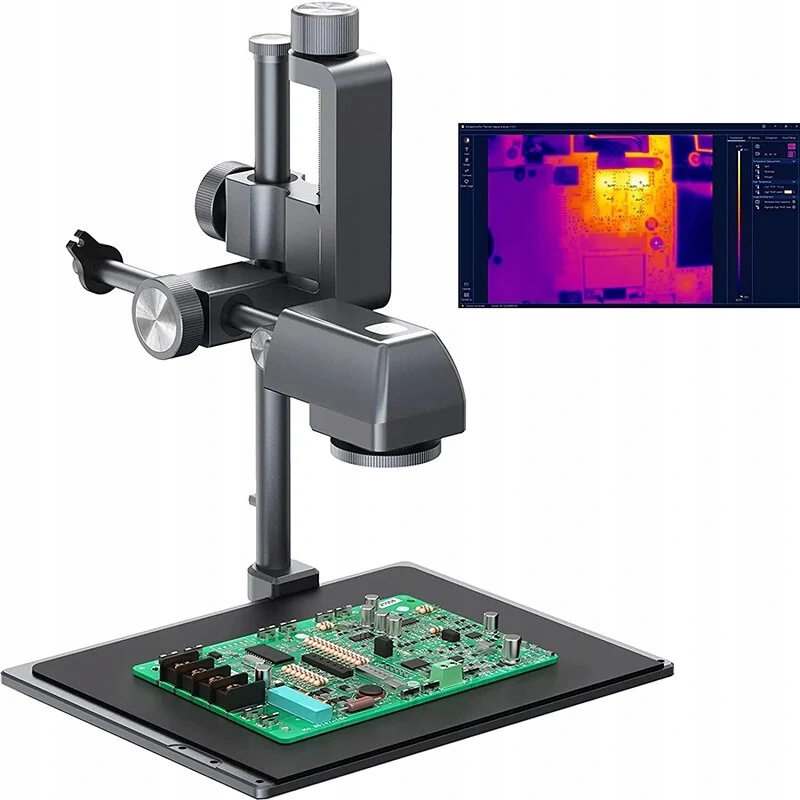

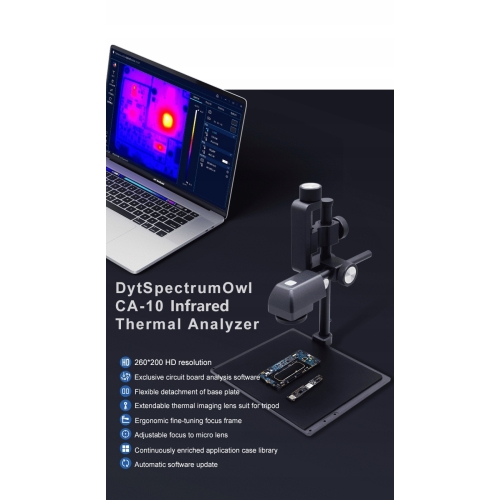

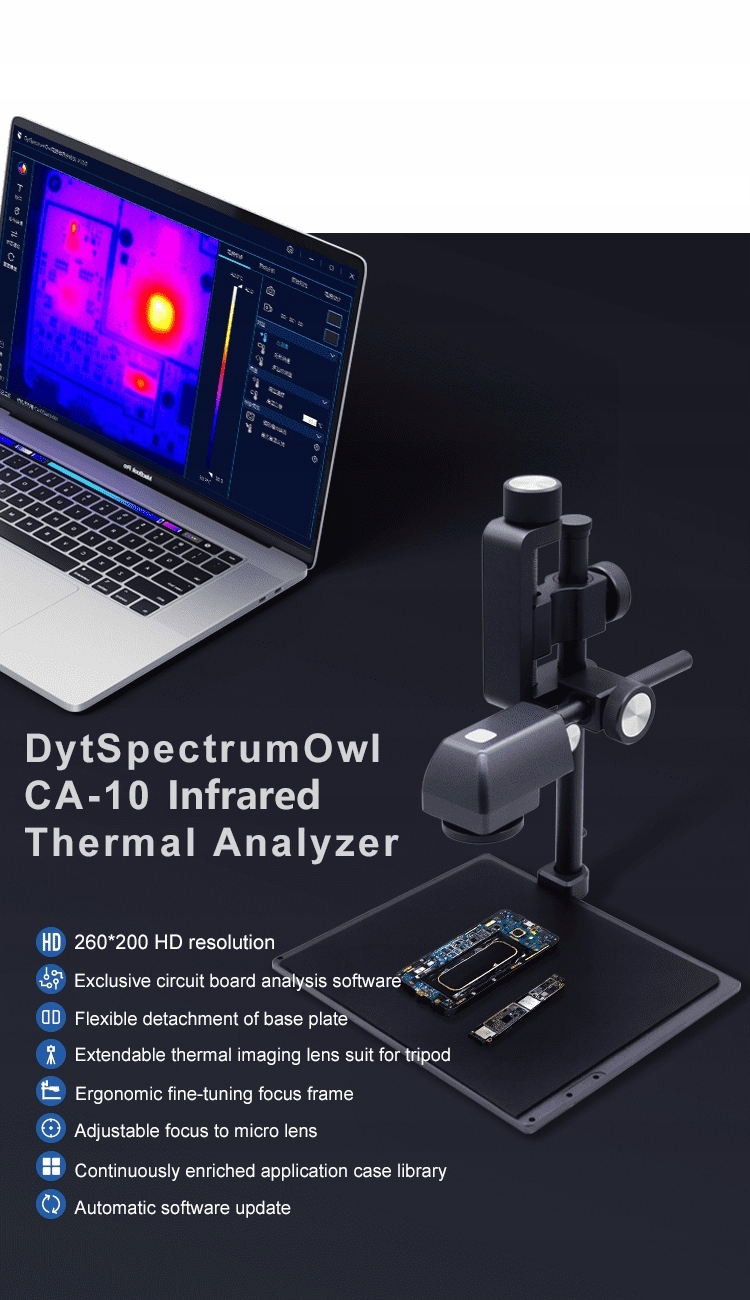

DytSpectrumOwl CA-10 3D to kamera termowizyjna na podczerwień zaprojektowana specjalnie do wykrywania gorących punktów termicznych na małych płytkach drukowanych.

Obraz analizowany jest widoczny po podłączeniu kamery do komputera przez USB-C, a następnie zainstalowaniu dedykowanego oprogramowania ze strony internetowej DytSpectrumOwl.

Z poziomu aplikacji możesz wykonywać wiele operacji, m.in. automatycznie dopasowując kontrast, obliczając krzywe temperatury i eksportując materiał do JPG lub MP4.

Urządzenia, które mają być kontrolowane, można umieścić na antystatycznej macie odpornej na ciepło umieszczonej na podstawie.

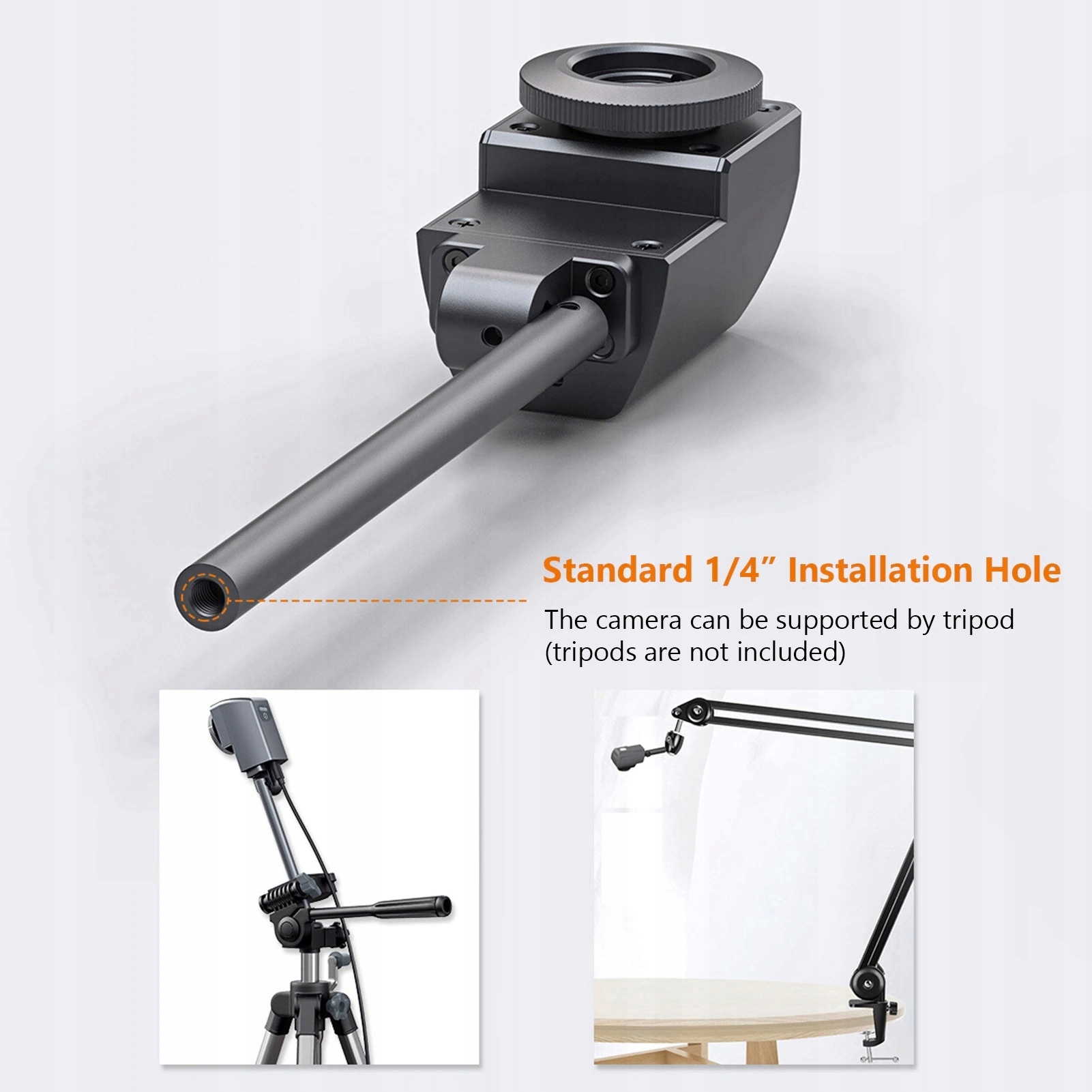

Samą kamerę można odłączyć i zamontować na zwykłym statywie (brak w zestawie), co umożliwia monitorowanie urządzeń również bez użycia podstawy.

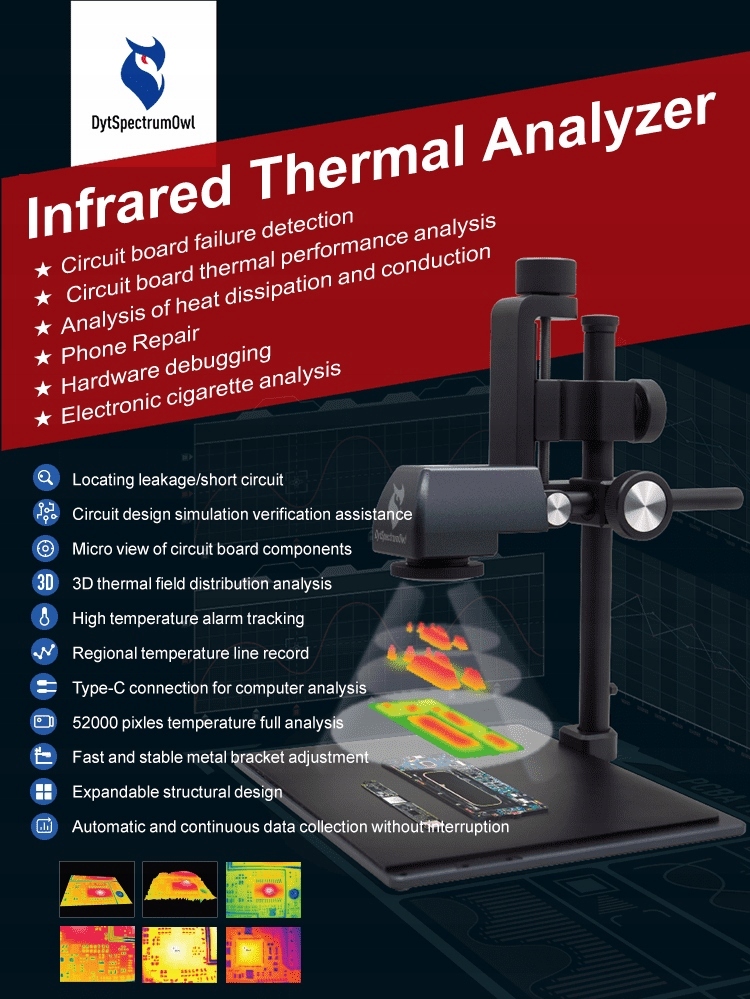

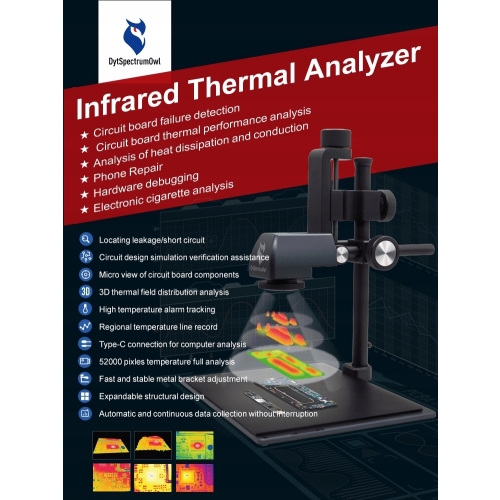

Zastosowanie:

• wykrywanie zwarć,
• testowanie komponentów,
• badanie rozkładu temperatur podczas projektowania PCB,
• testowanie modułów zasilania.

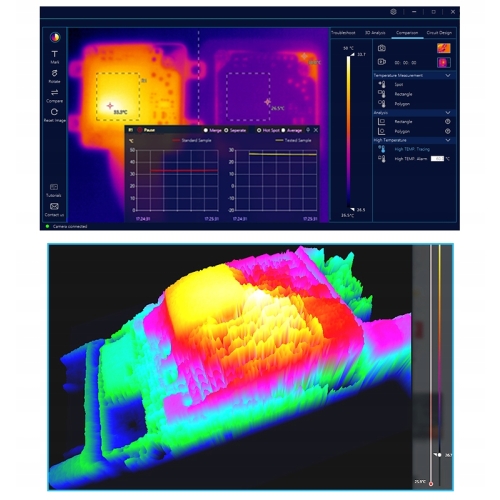

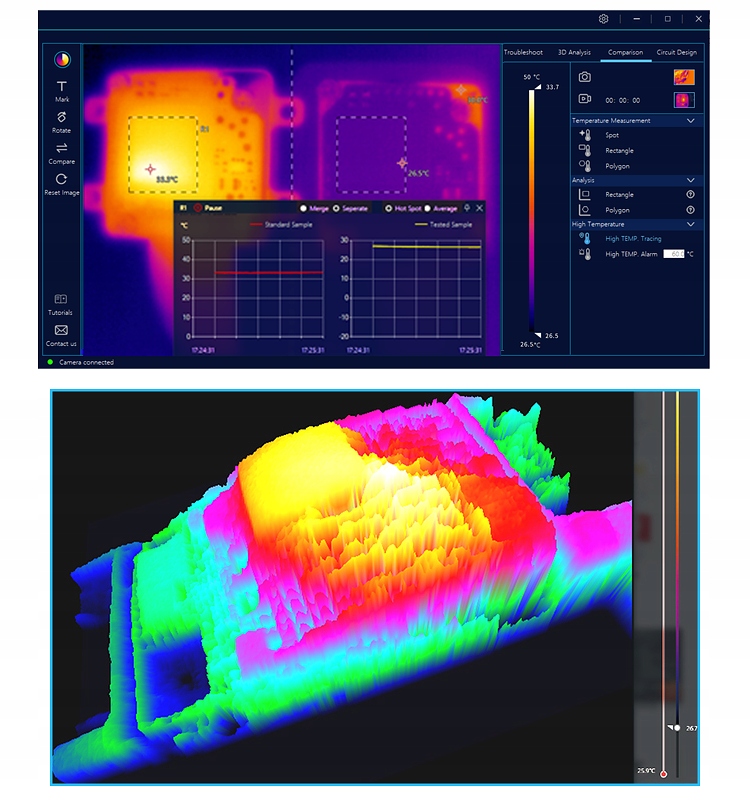

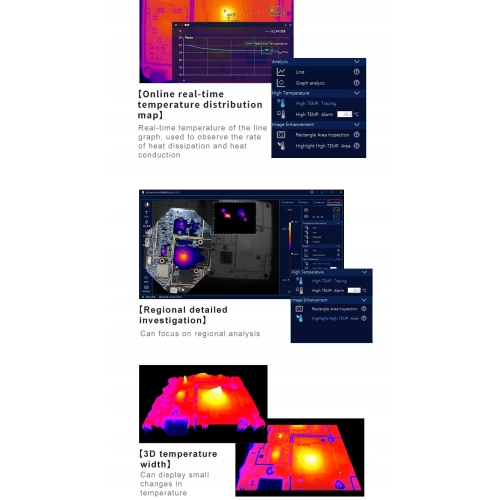

Dzięki oprogramowaniu istnieje możliwość wizualizacji:

• obraz światła widzialnego

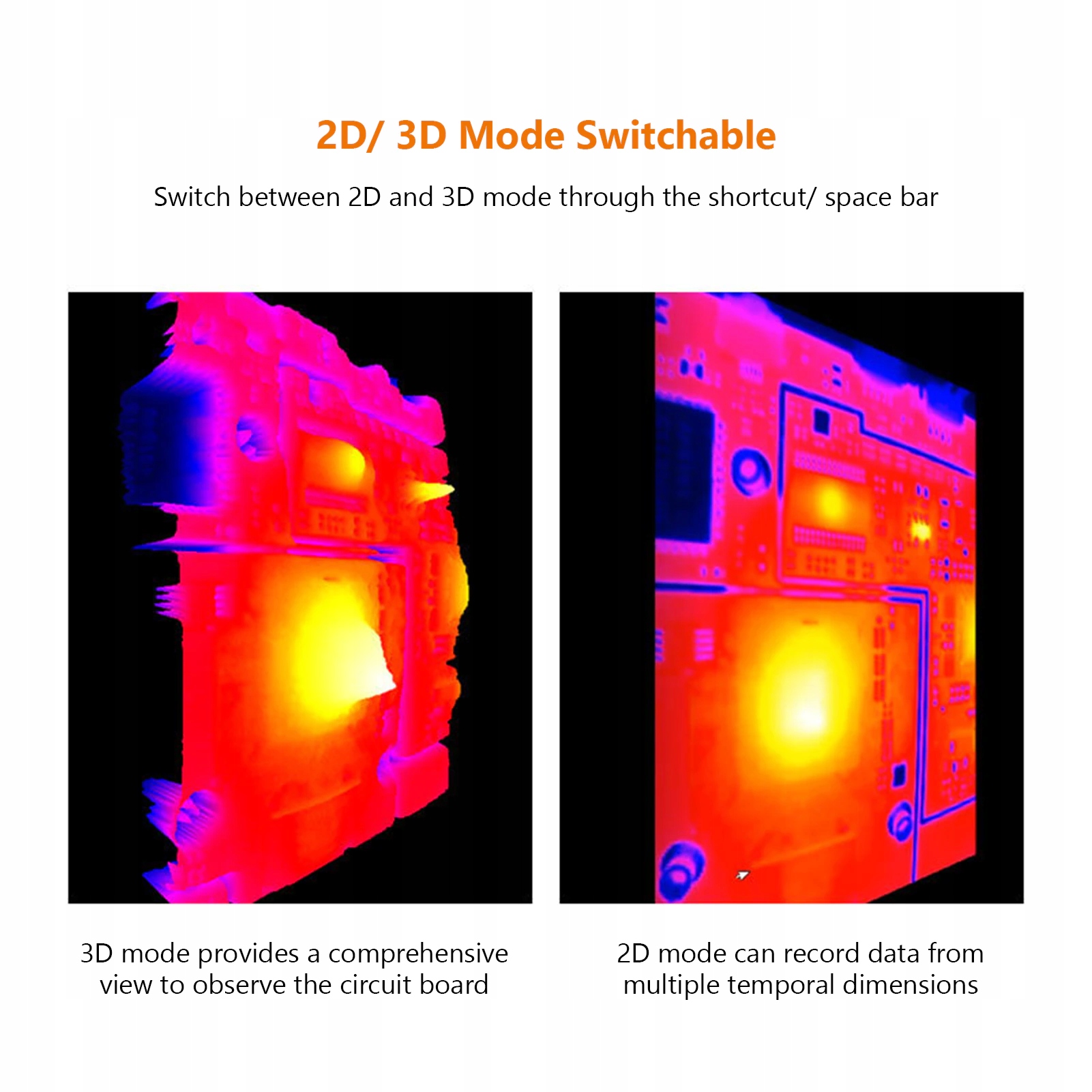

• promieniowania światła podczerwonego w 3D
• połączenia obrazu światła widzialnego i promieniowania podczerwonego.

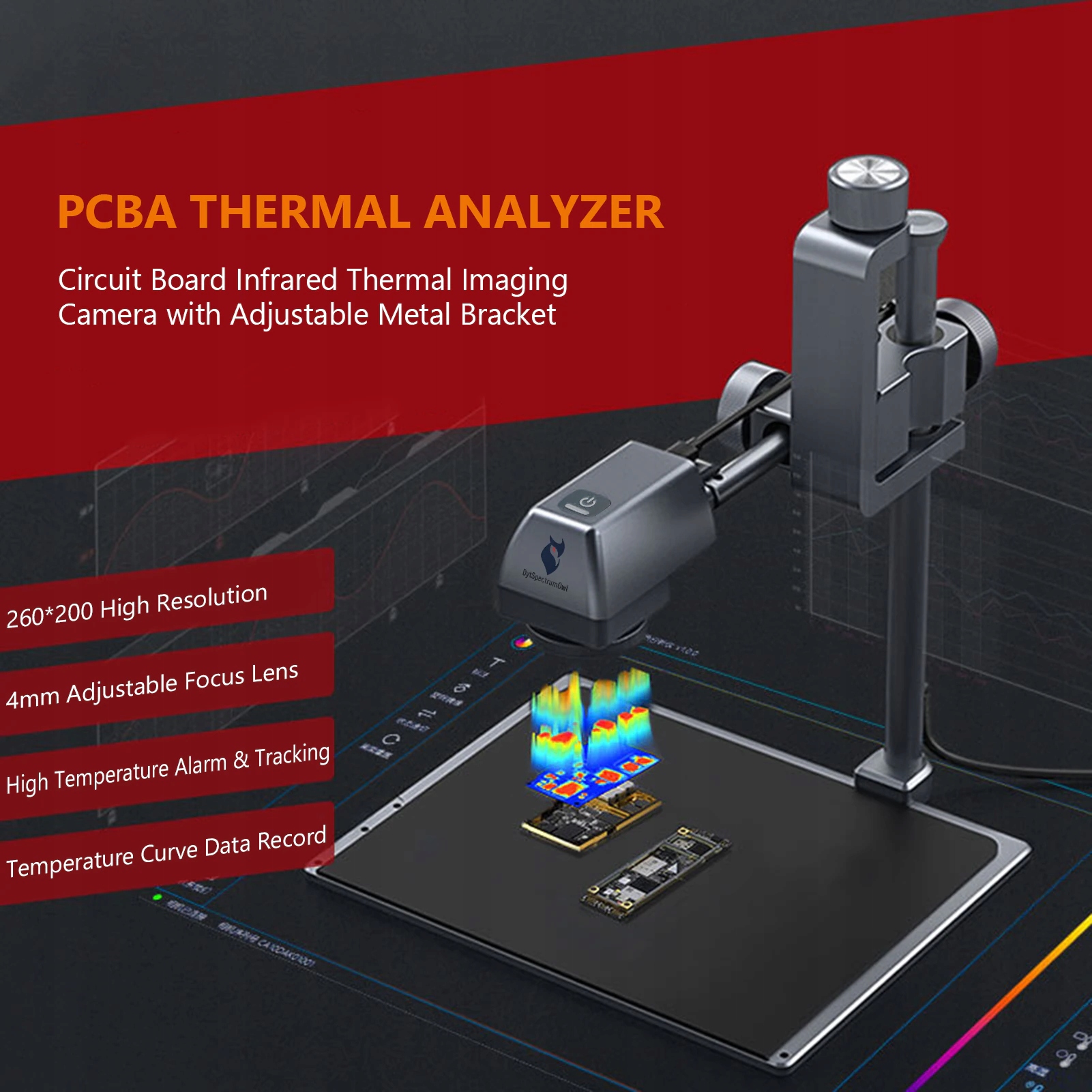

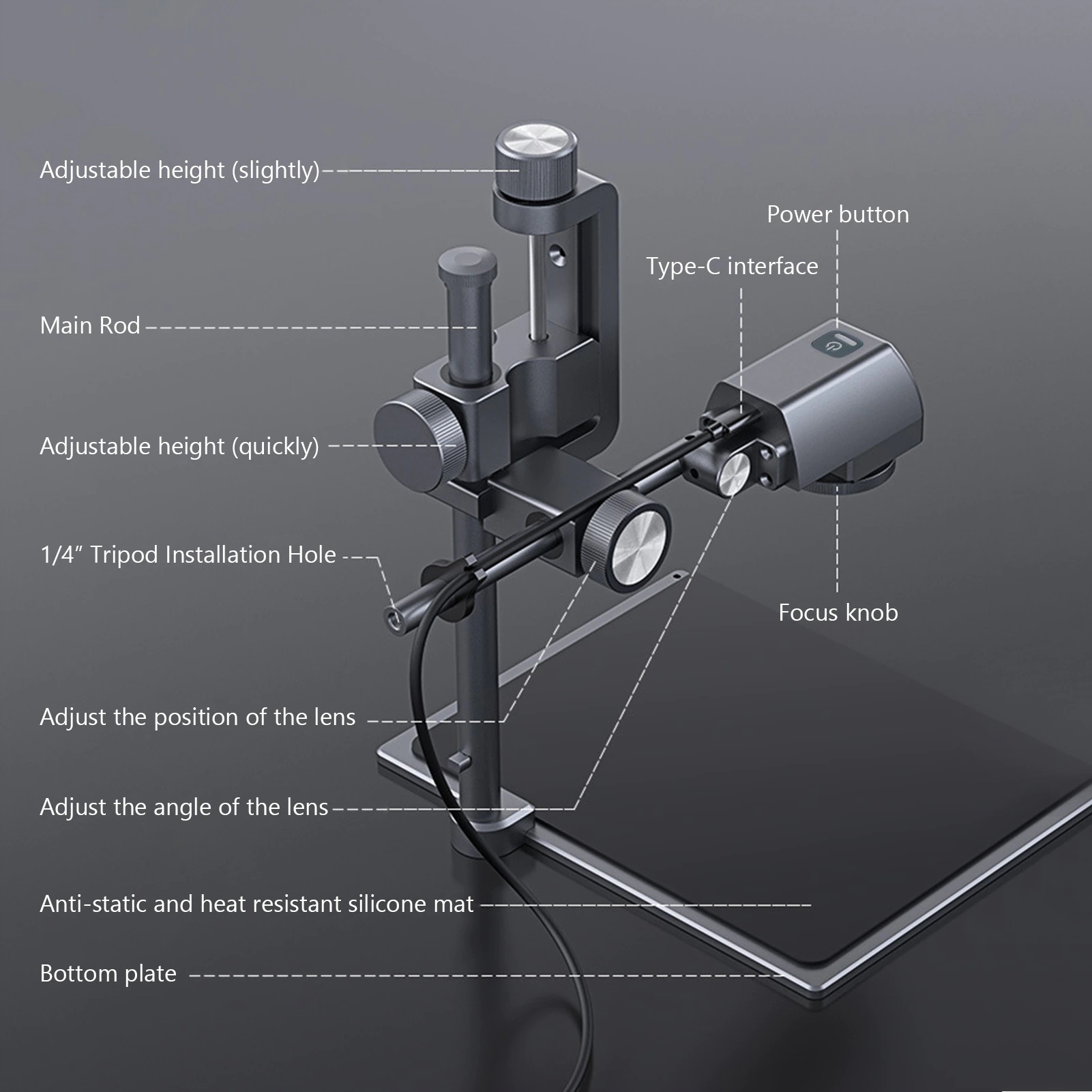

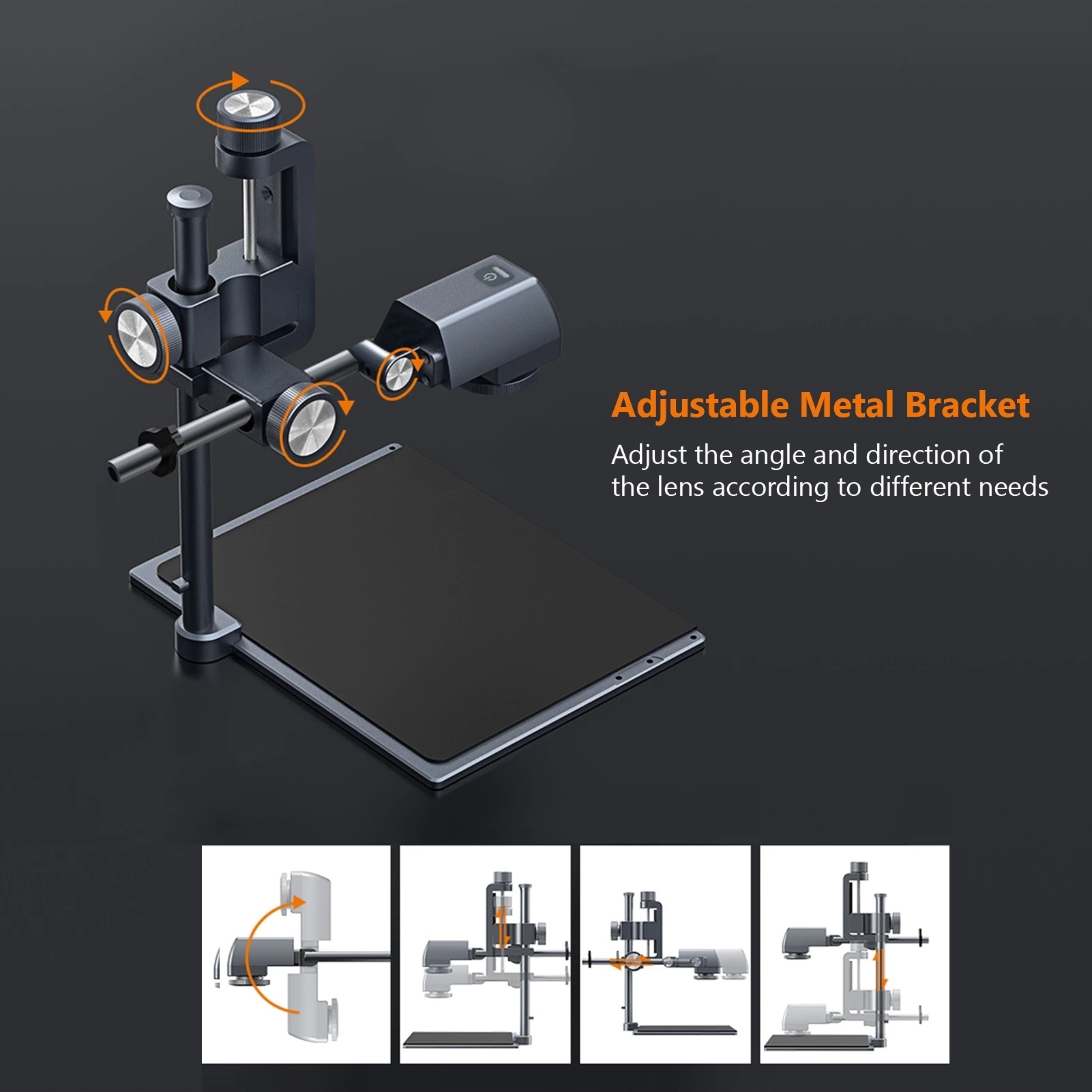

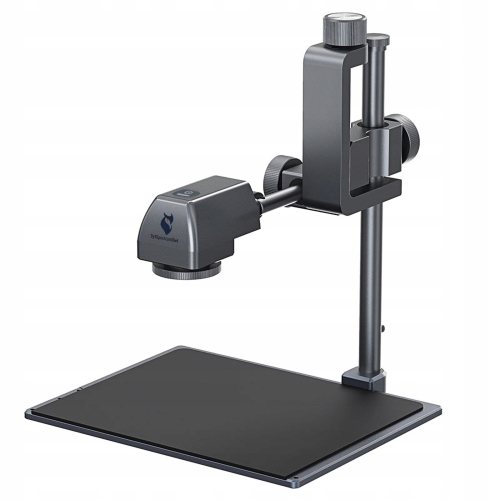

Aby osiągnąć najlepszą odległość obserwacji zestaw jest wyposażony w regulowany wysięgnik. Dostosowując odległość między urządzeniem a płytką drukowaną można dostosować obraz do wielkości badanej płytki drukowanej.

Również położenie kamery na wysięgniku może być regulowane.

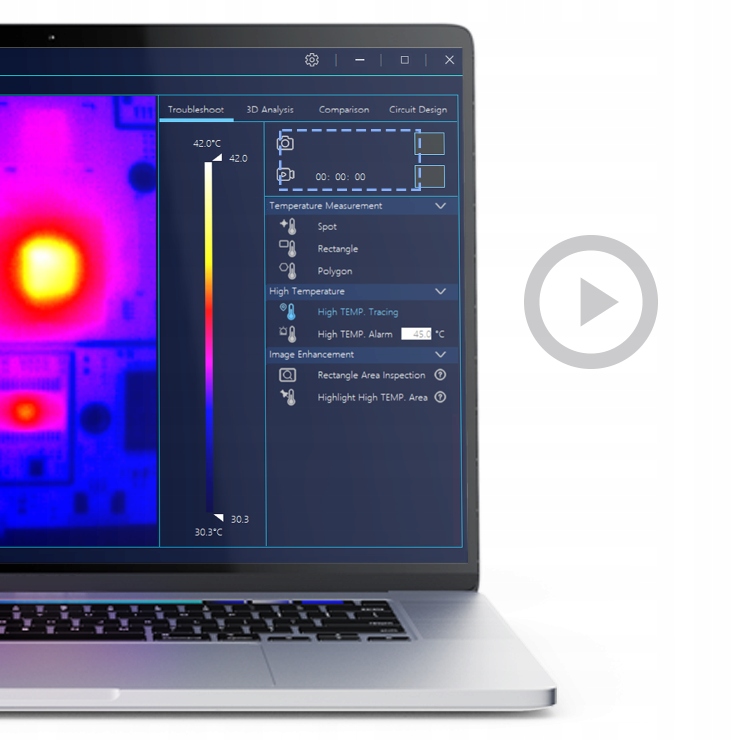

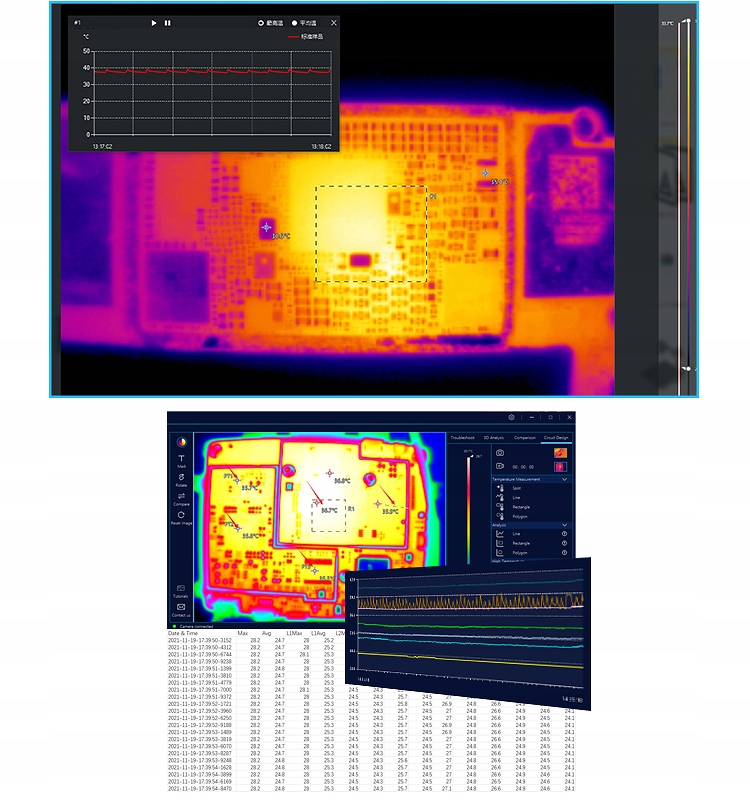

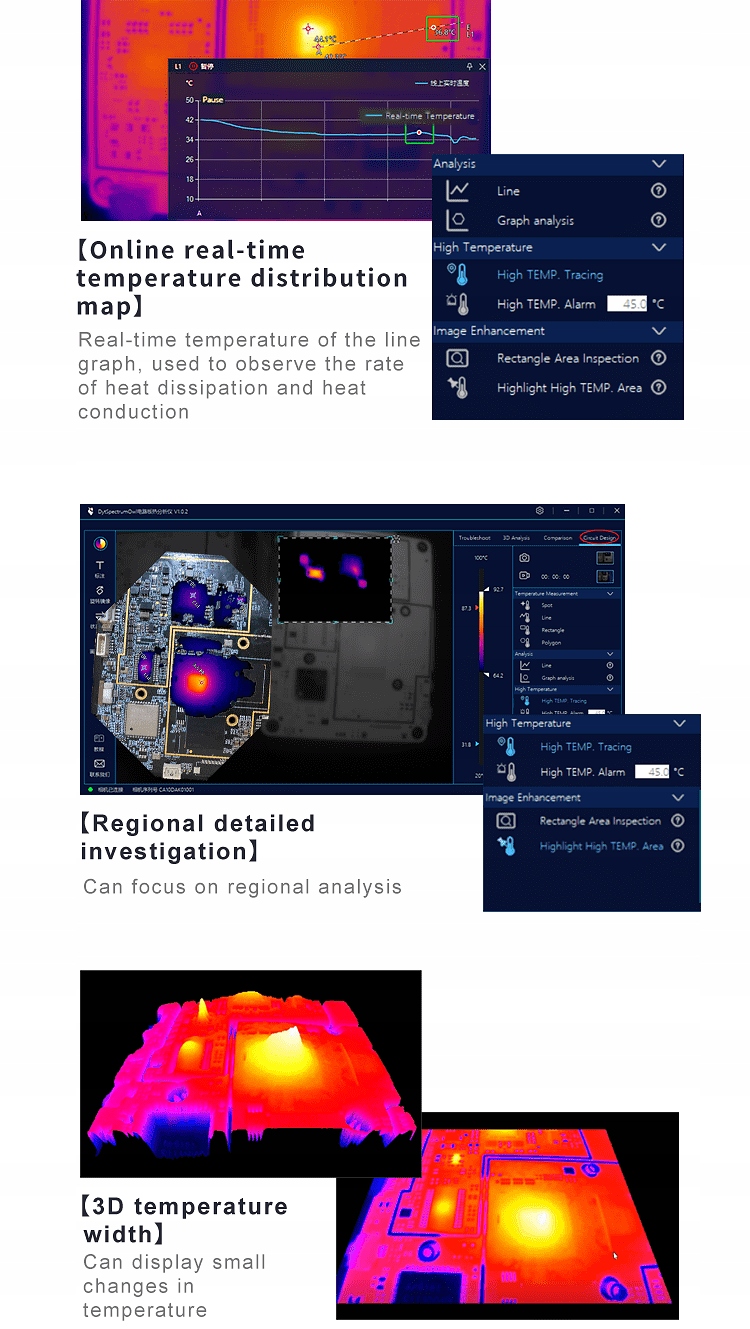

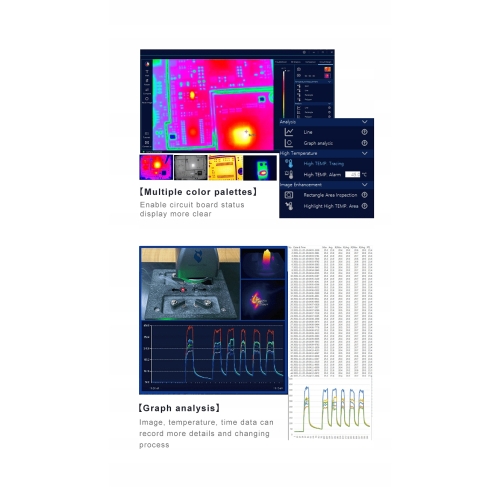

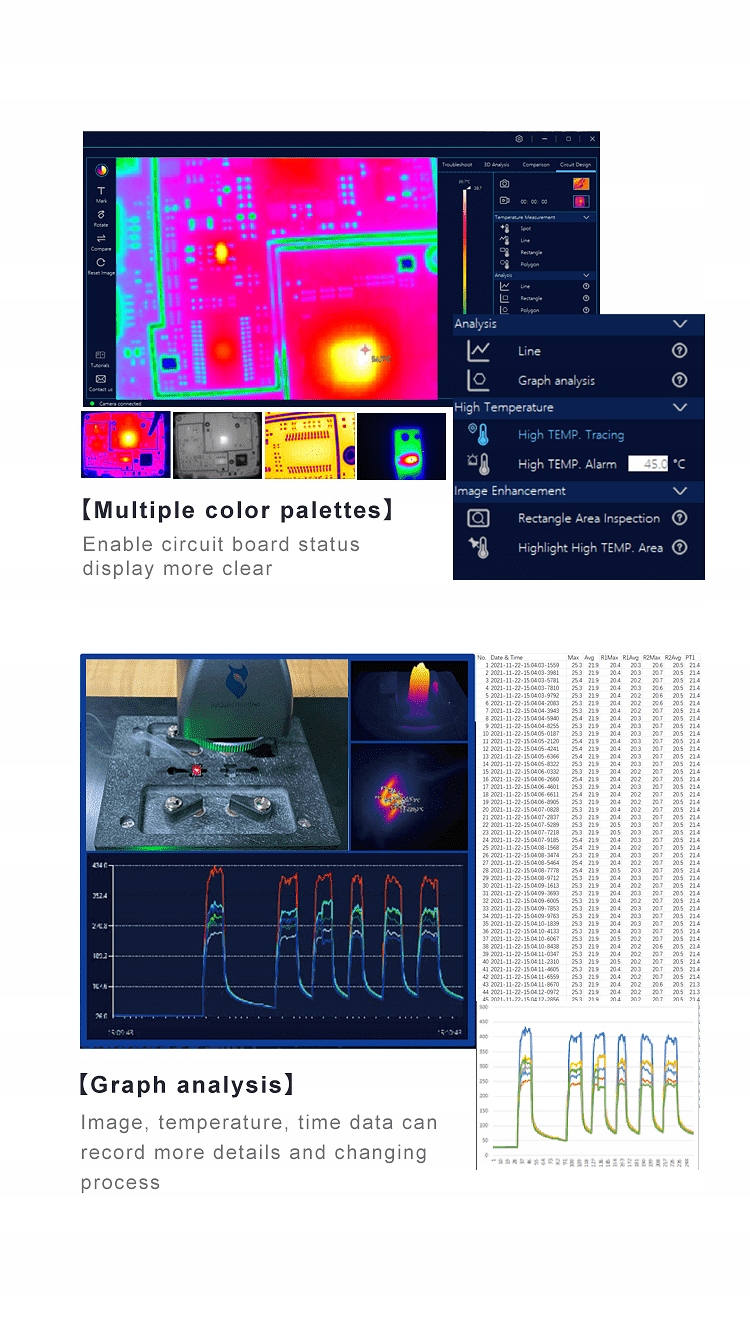

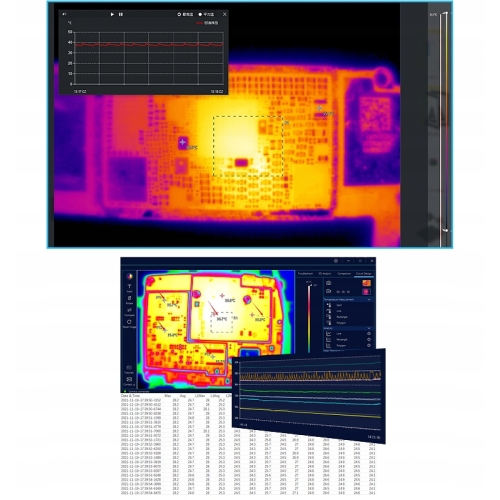

Oprogramowanie posiada funkcje:

• zapisywania zdjęć
• porównywania aktualnego obrazu z wcześniej zapisanymi
• detekcji temperatur w postaci liczbowej oraz graficznej wielu obserwowanych obiektów i obszarów na raz.

Angielską instrukcję załączamy również na tej aukcji.

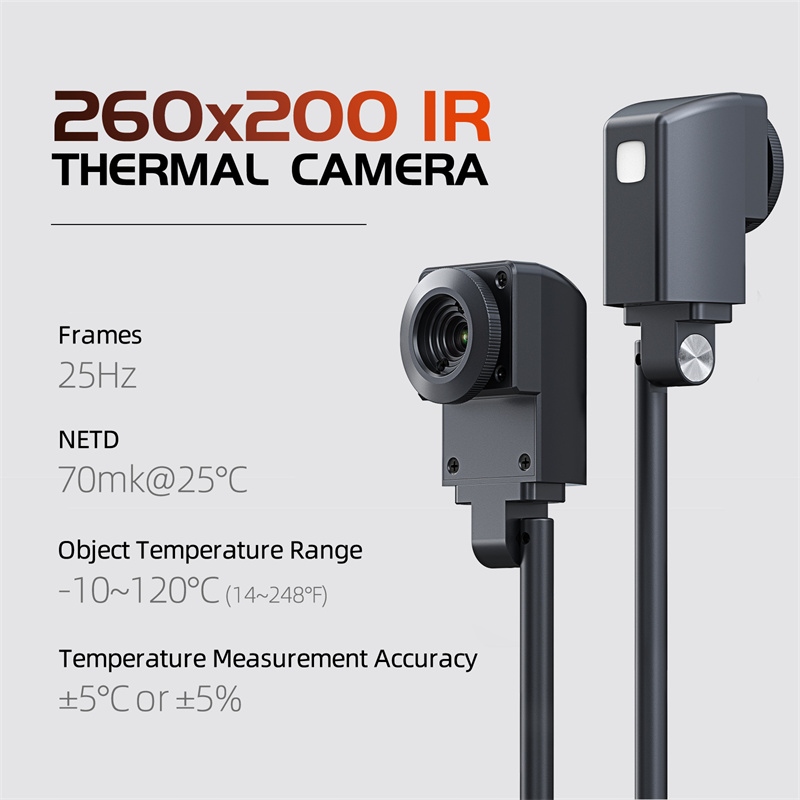

Specyfikacja:

• typ detektora: niechłodzony detektor tlenku wanadu (VOx)
• rozdzielczość detektora: 52000pix (260x200)
• czułość termiczna NETD: 70mK@25°C
• pole widzenia: 25,8(V)°×34,4(H)°
• częstotliwość odświeżania: 25Hz
• dokładność temperatury: ± 5°C lub ± 5%
• zakres pomiaru temperatury: od -10°C do 120°C
• zakres temperatury przechowywania: -10° ~ 55°C
• wilgotność: 95% wilgotności względnej
• inne funkcje: alert o wysokiej temperaturze
• typ pliku wyjściowego: MP4, JPG
• złącze sygnałowe i zasilające: USB-C
• napięcie wejściowe: 5 V
• pobór mocy: 250 mW szczyt
• rozmiar podstawy: 172x220mm
• wysokość wysięgnika: 241mm
• waga: 1,1g

Komunikacja między komputerem a kamerą odbywa się poprzez kabel USB-C.

Więcej informacji o kamerze i jej zastosowaniu do napraw PCB znajdziesz na naszym kanale YouTube.

W skład zestawu wchodzą:

• kamera z podstawą DytSpectrumOwl CA-10 3D
• kabel USB-C
• instrukcja angielska oraz oprogramowanie w j. angielskim

Najnowsze oprogramowanie dostępne jest również do pobrania ze strony producenta.
