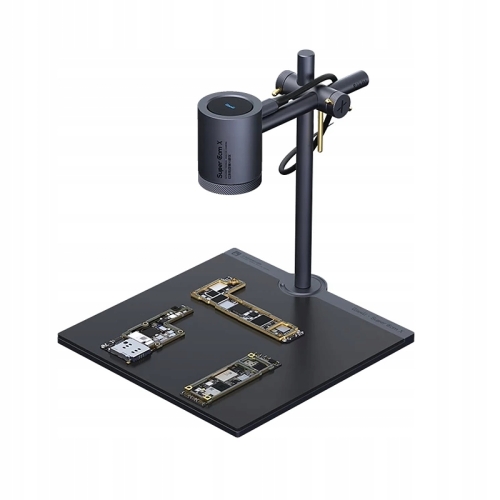

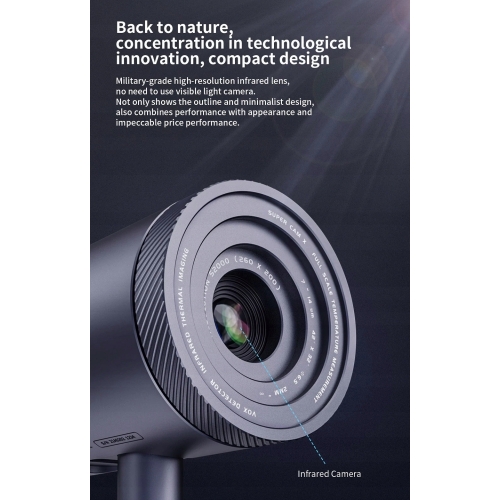

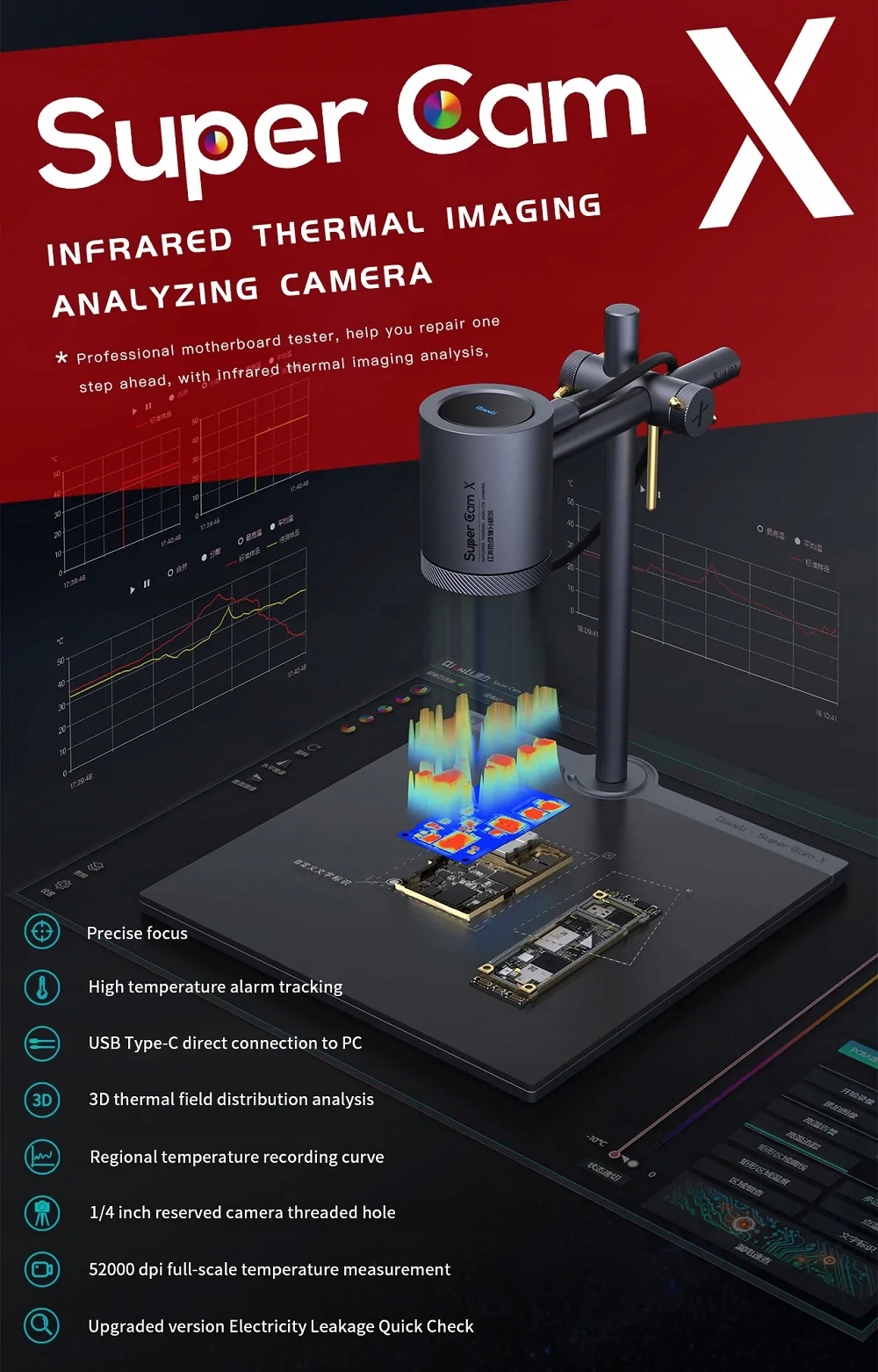

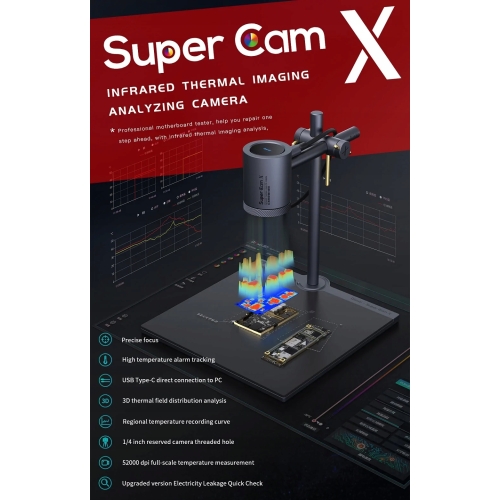

Qianli Super Cam X 3D to kamera termowizyjna na podczerwień zaprojektowana specjalnie do wykrywania gorących punktów termicznych na małych płytkach drukowanych.

Obraz analizowany jest widoczny po podłączeniu kamery do komputera przez USB-C, a następnie zainstalowaniu dedykowanego oprogramowania ze strony internetowej Qianli.

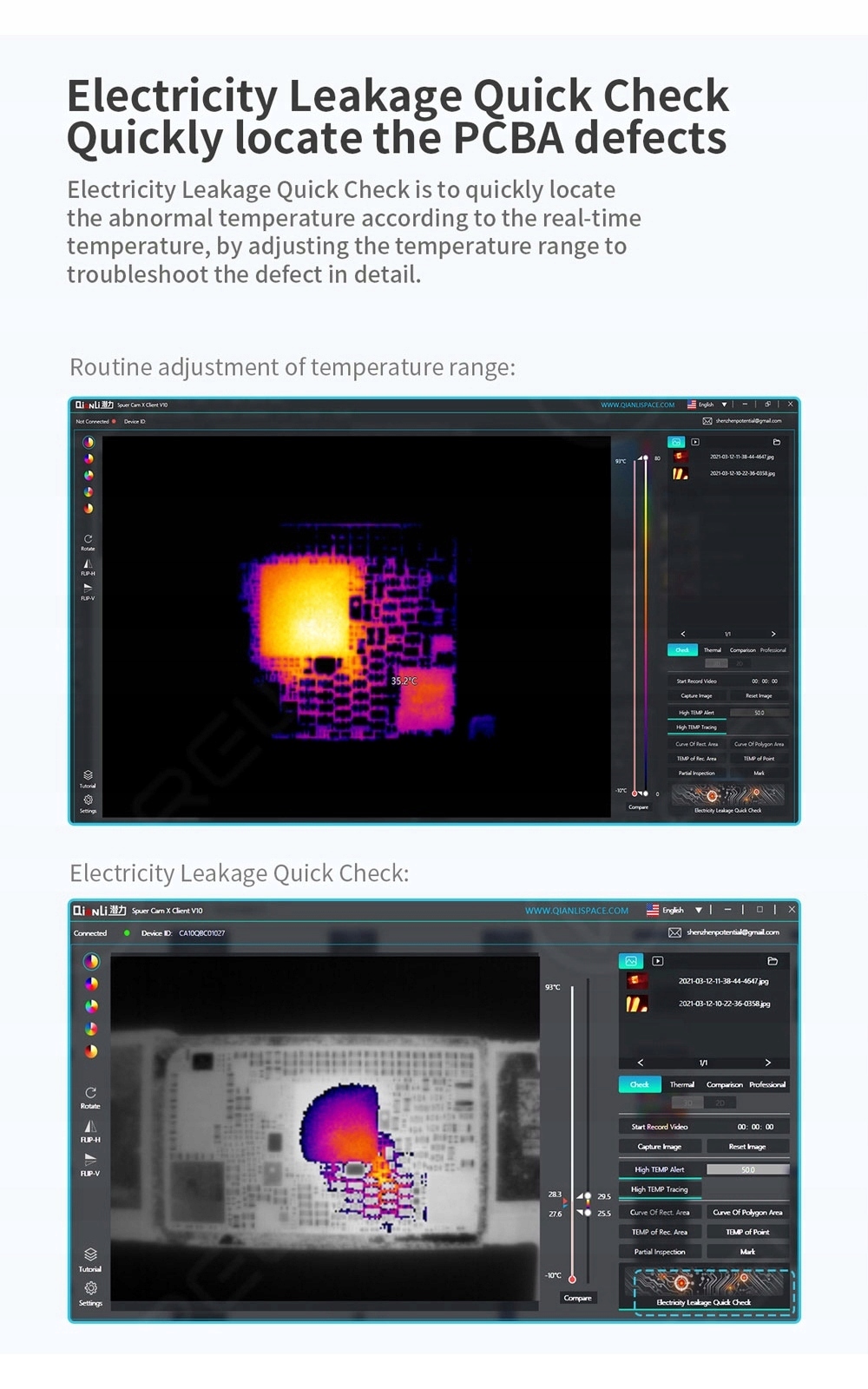

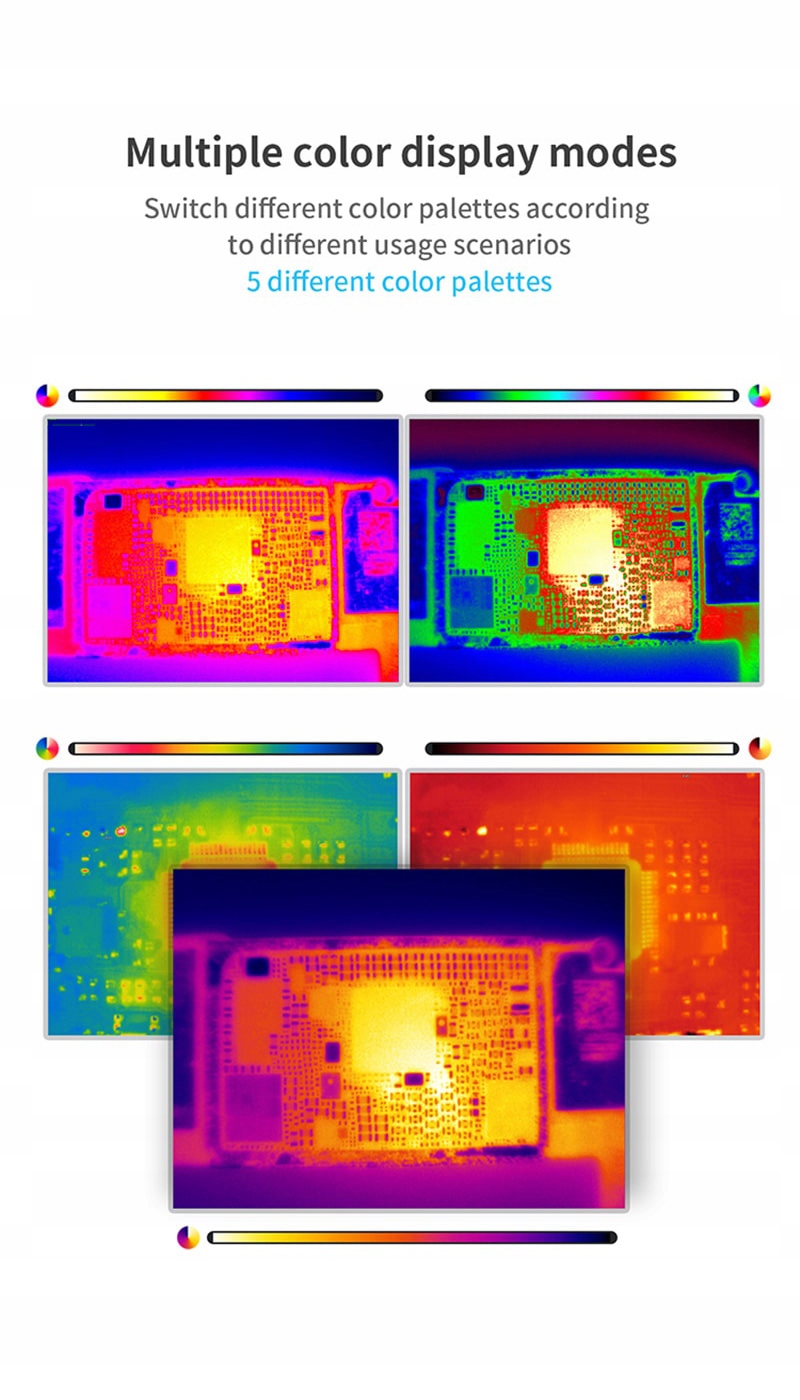

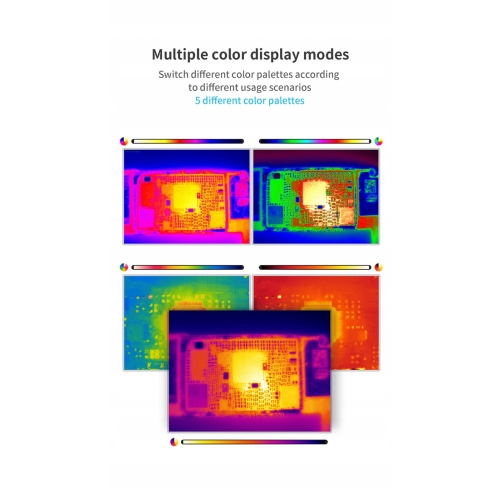

Z poziomu aplikacji możesz wykonywać wiele operacji, m.in. automatycznie dopasowując kontrast, obliczając krzywe temperatury i eksportując materiał do JPG lub MP4.

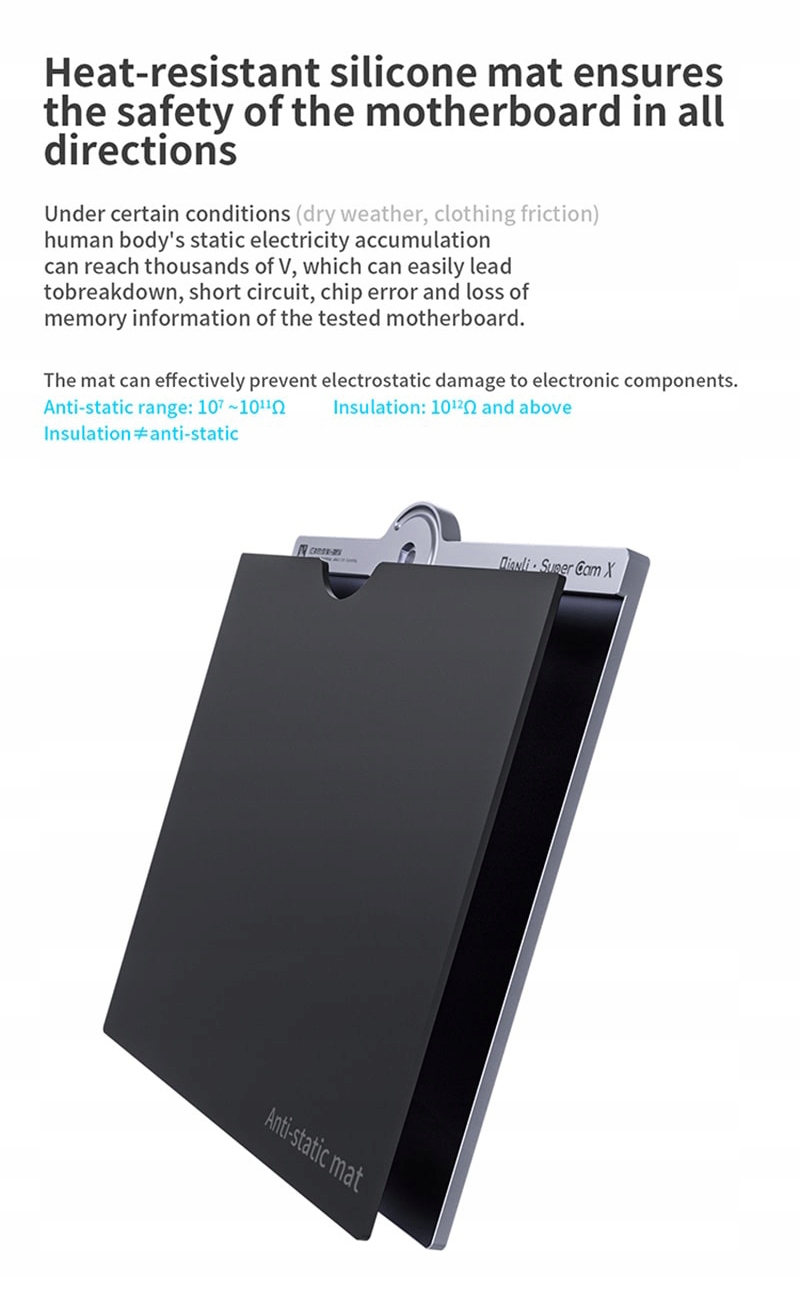

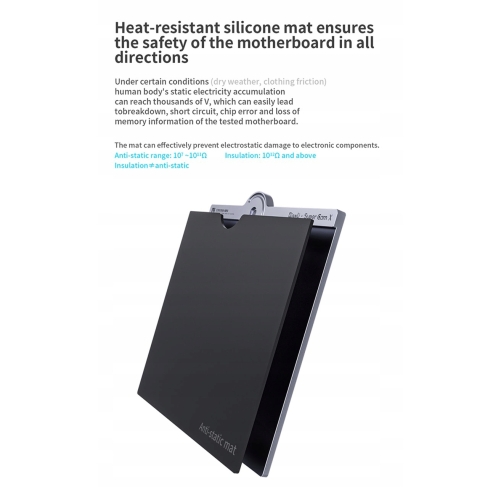

Urządzenia, które mają być kontrolowane, można umieścić na antystatycznej macie odpornej na ciepło umieszczonej na podstawie.

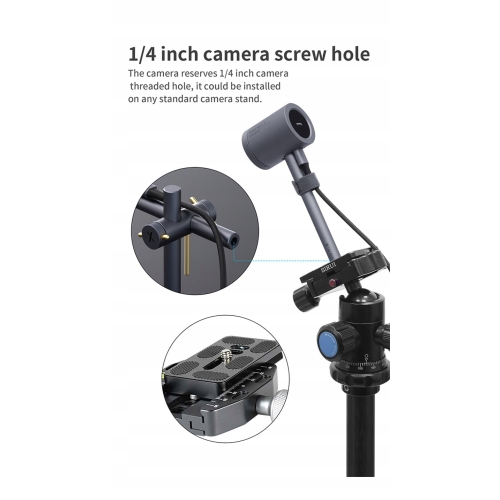

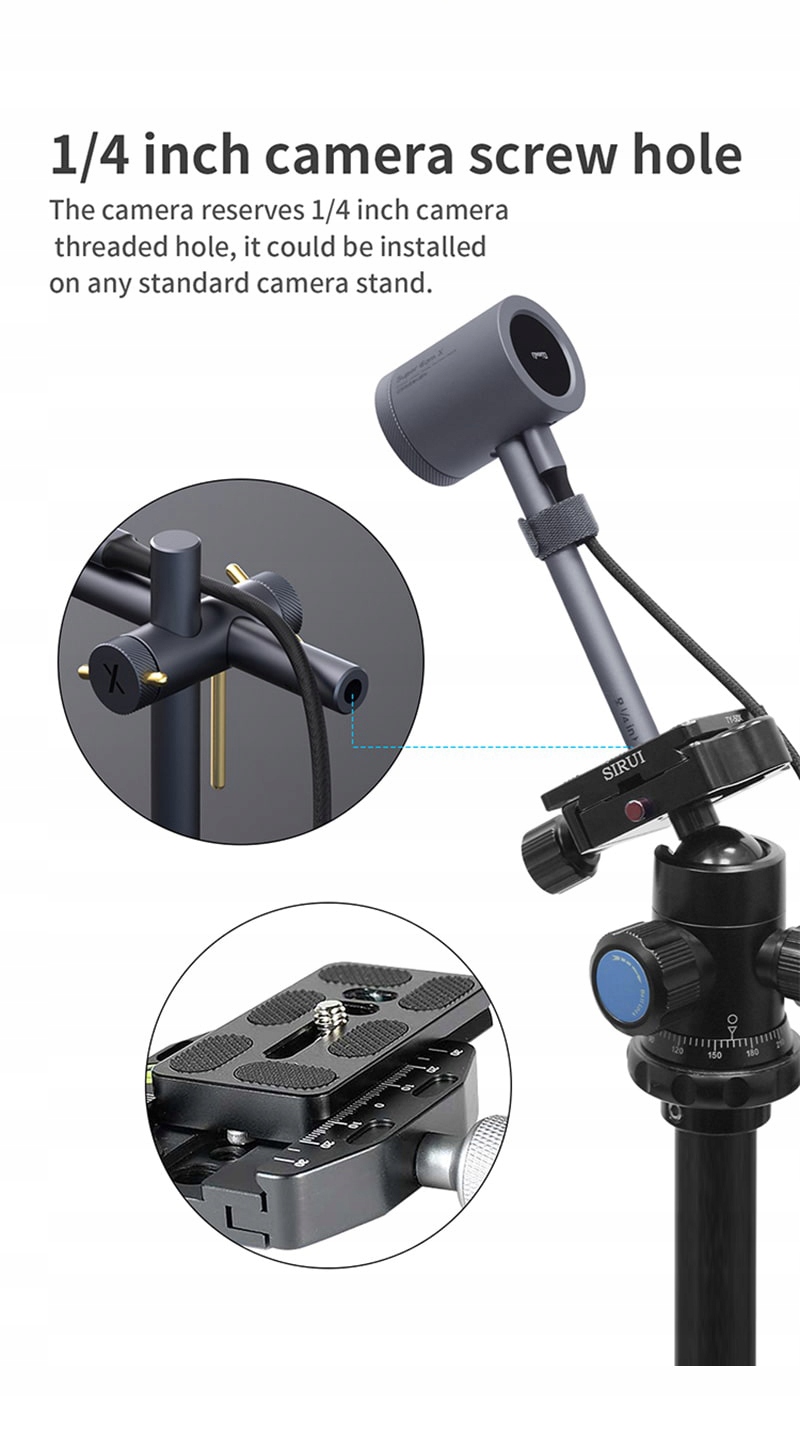

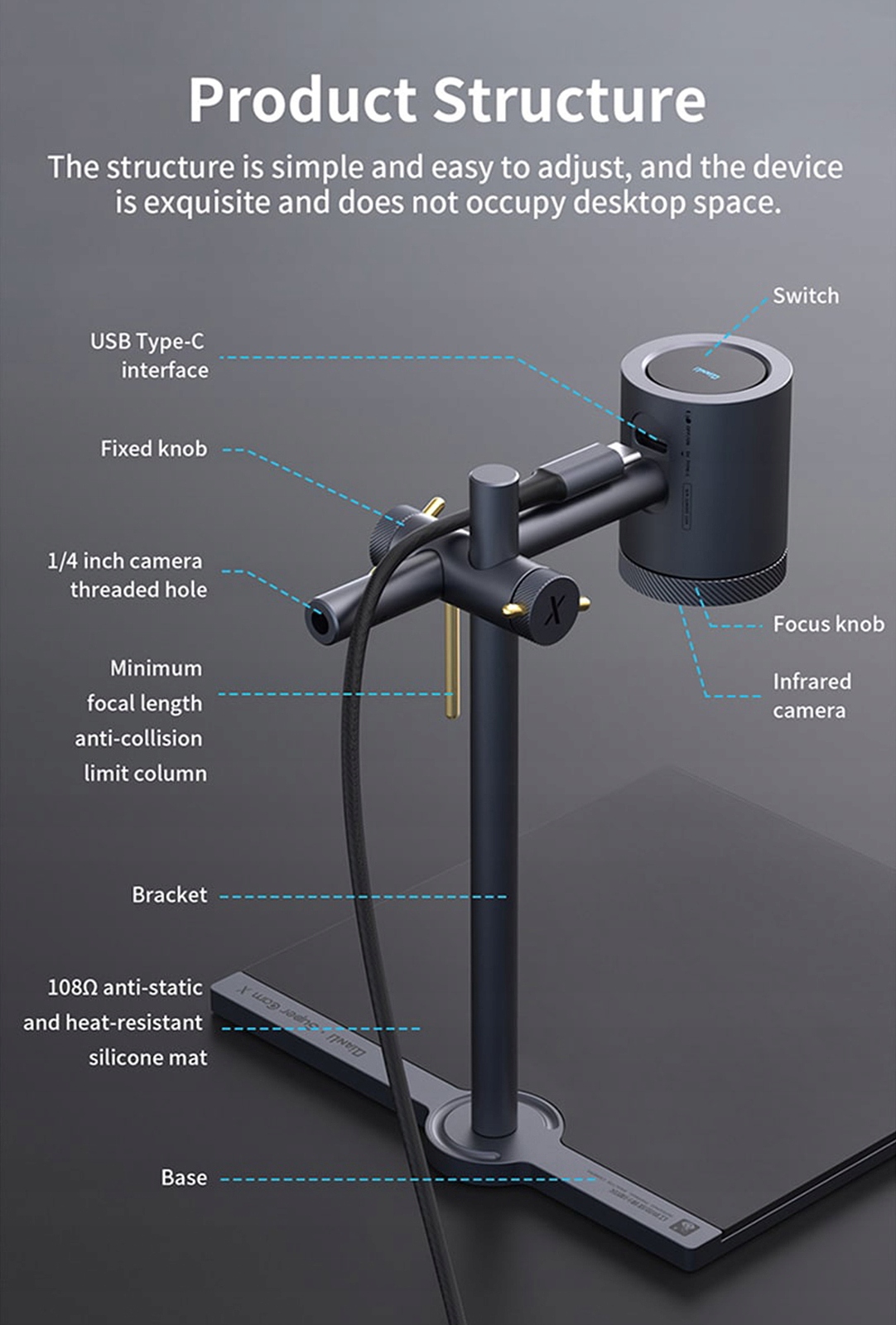

Samą kamerę można odłączyć i zamontować na zwykłym statywie (brak w zestawie), co umożliwia monitorowanie urządzeń również bez użycia podstawy.

Dzięki oprogramowaniu istnieje możliwość wizualizacji:

• obraz światła widzialnego

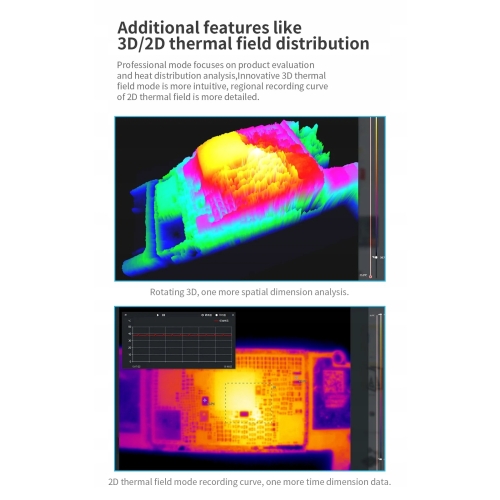

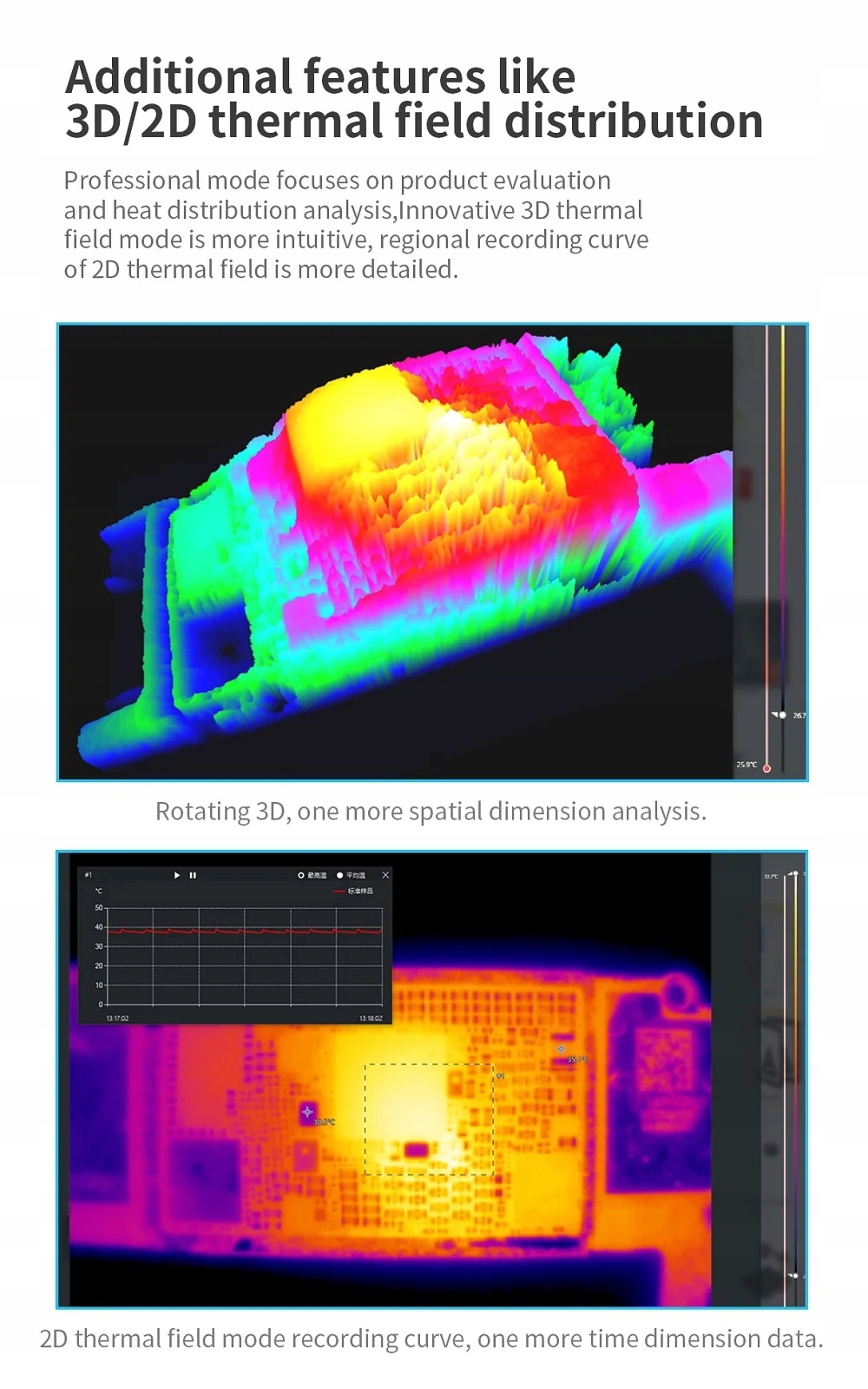

• promieniowania światła podczerwonego w 3D
• połączenia obrazu światła widzialnego i promieniowania podczerwonego.

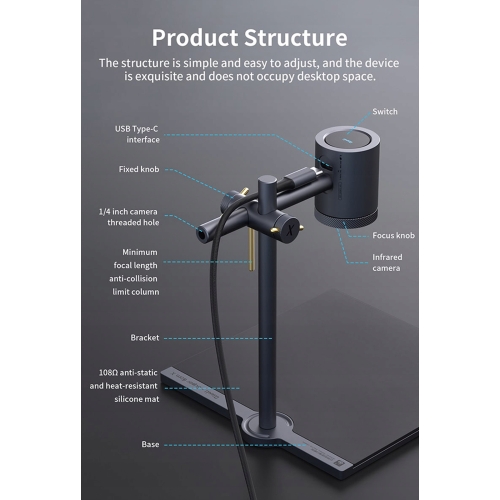

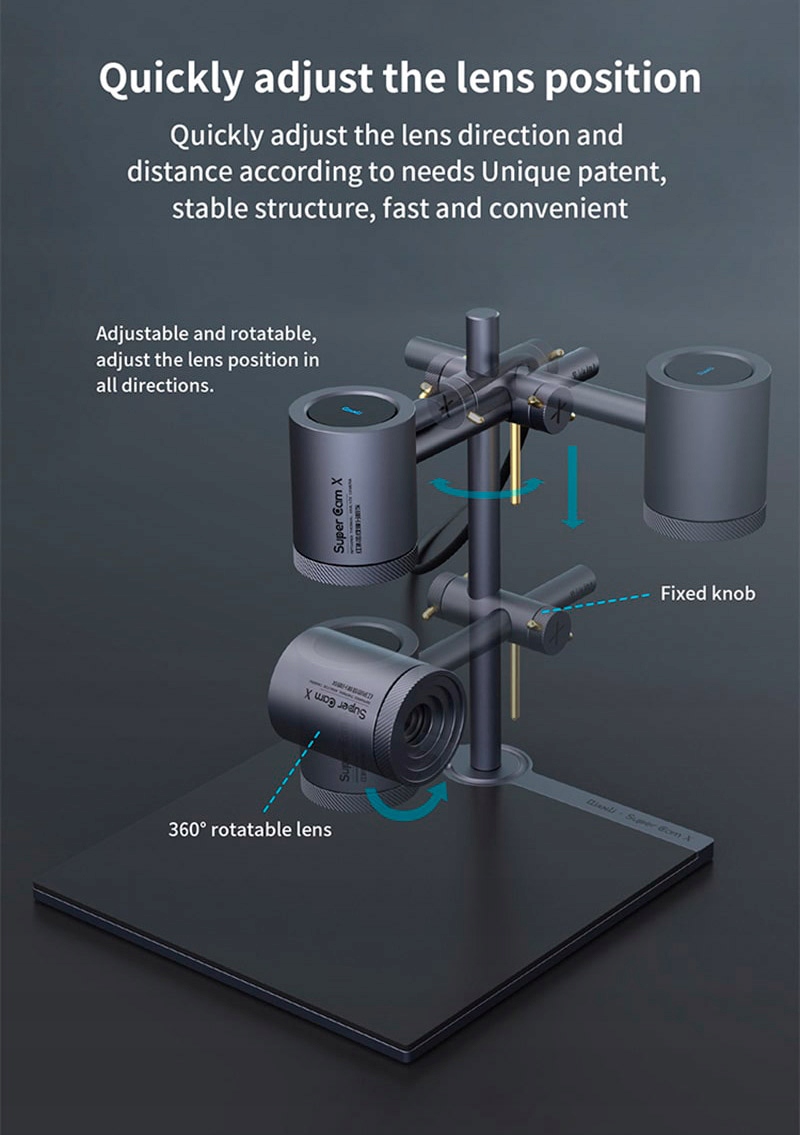

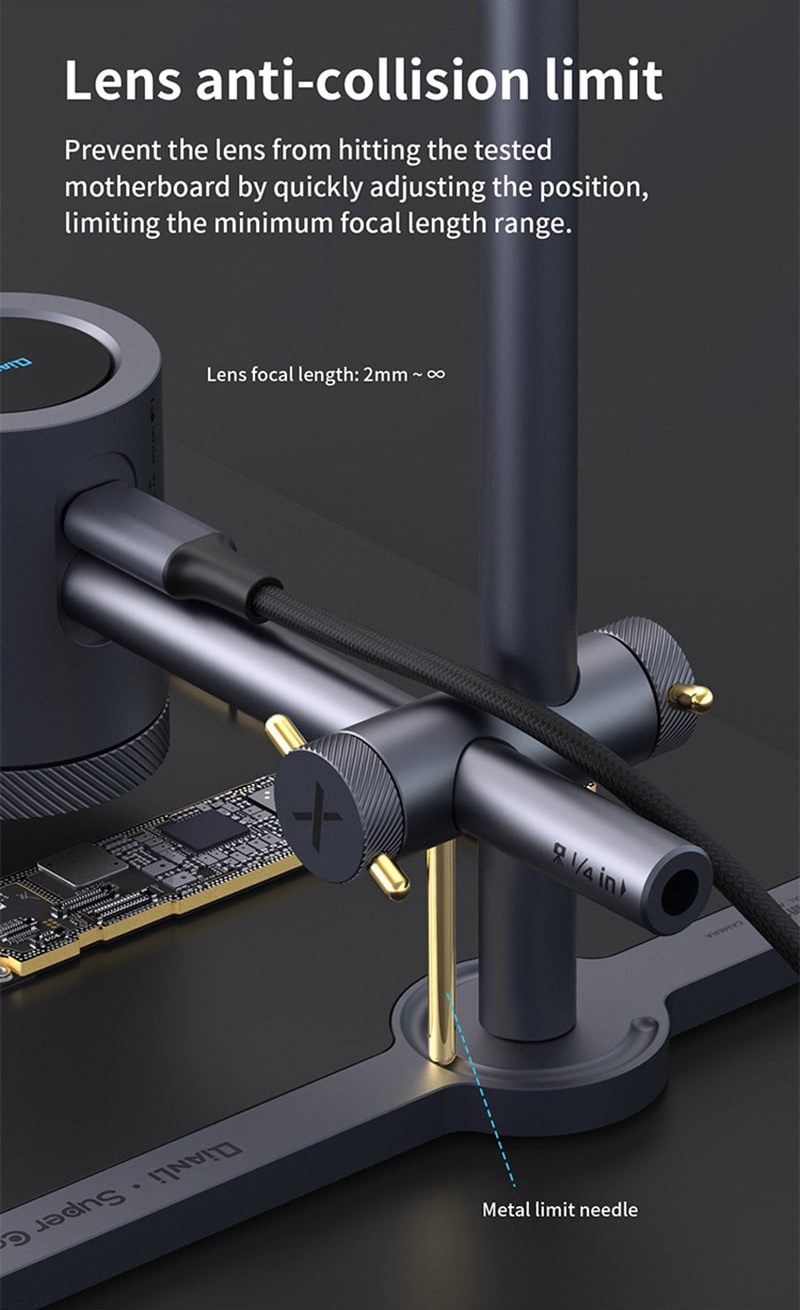

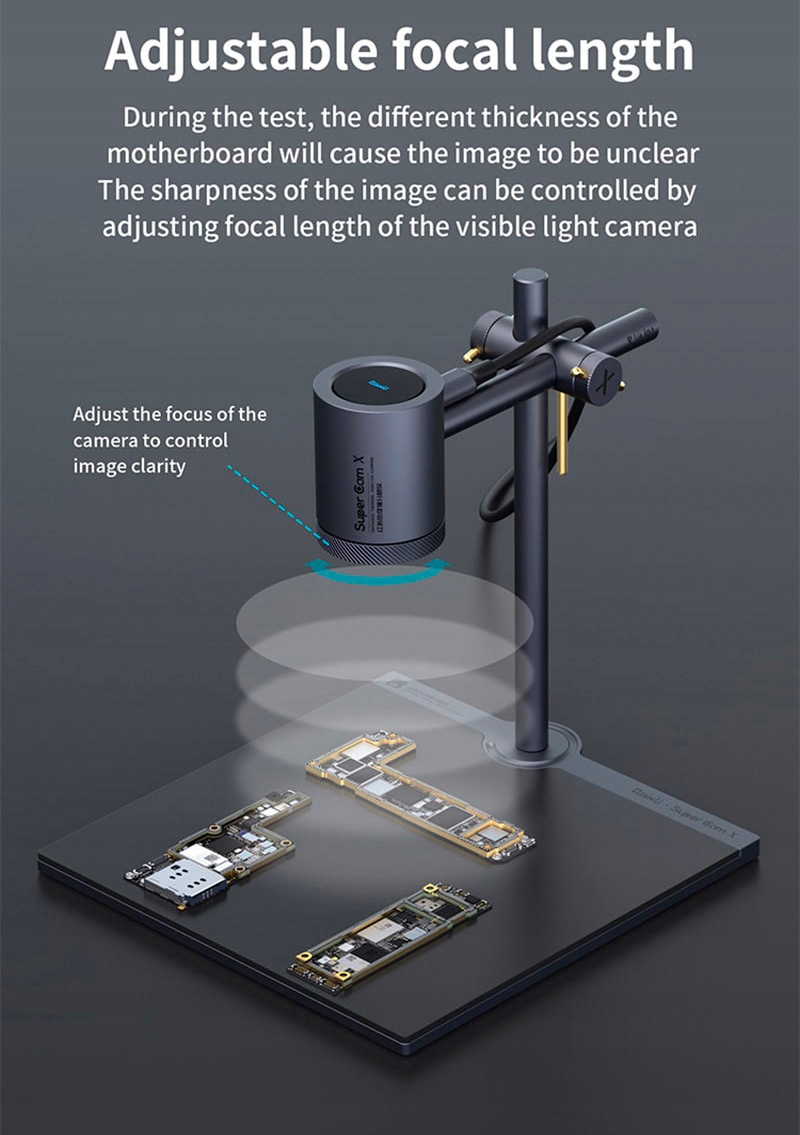

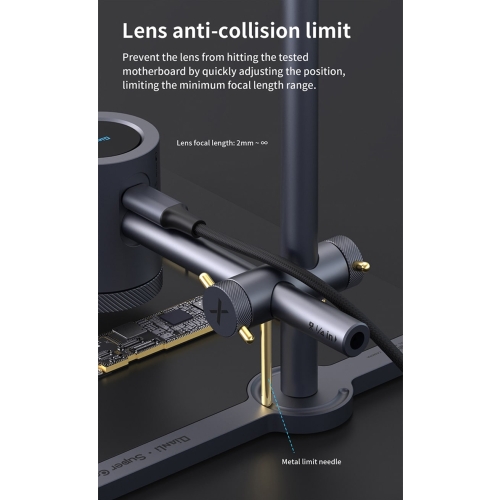

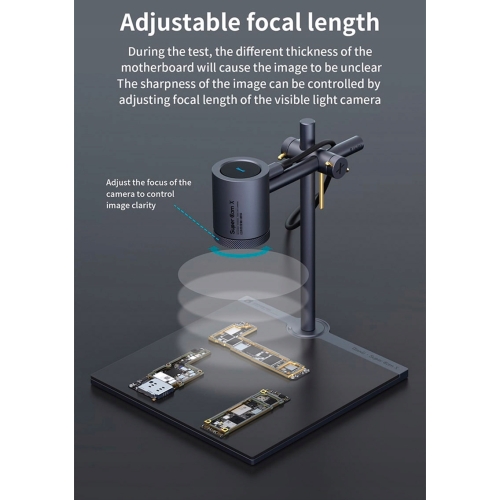

Aby osiągnąć najlepszą odległość obserwacji zestaw jest wyposażony w regulowany wysięgnik. Dostosowując odległość między urządzeniem a płytką drukowaną można dostosować obraz do wielkości badanej płytki drukowanej.

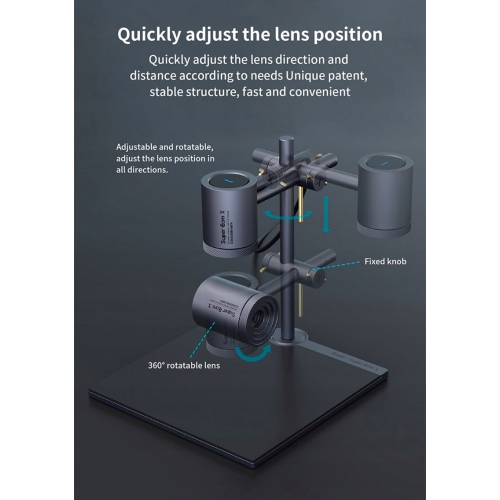

Również położenie kamery na wysięgniku może być regulowane.

Oprogramowanie posiada funkcje:

• zapisywania zdjęć

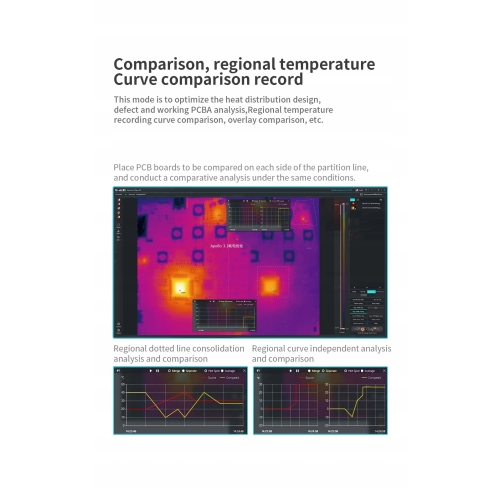

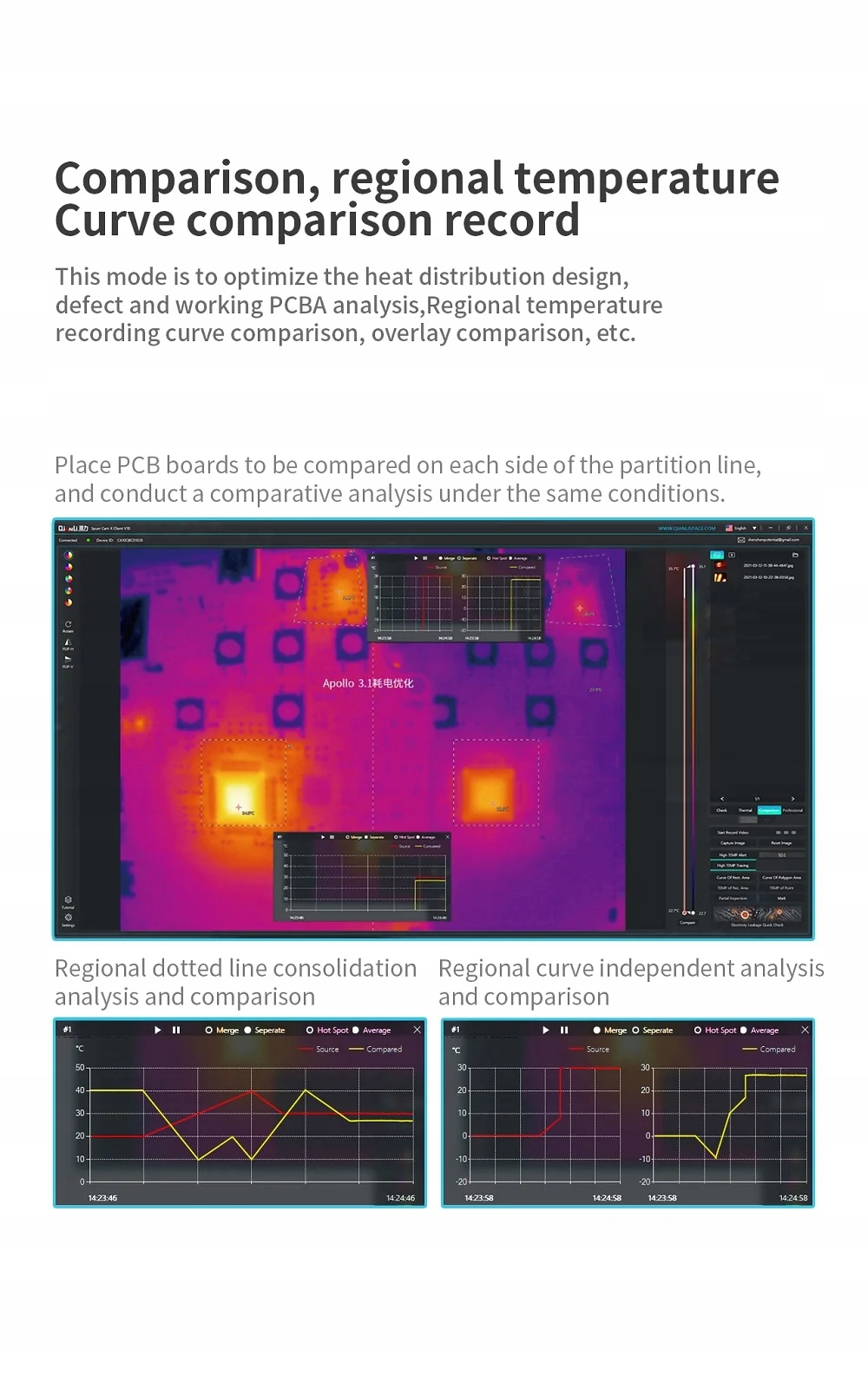

• porównywania aktualnego obrazu z wcześniej zapisanymi

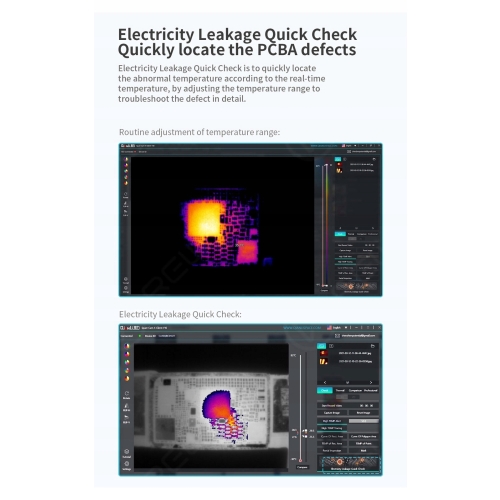

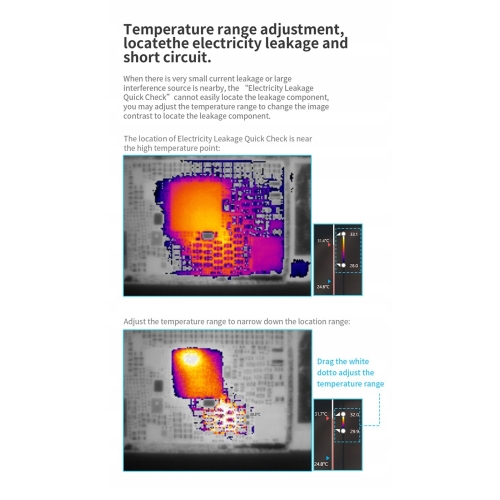

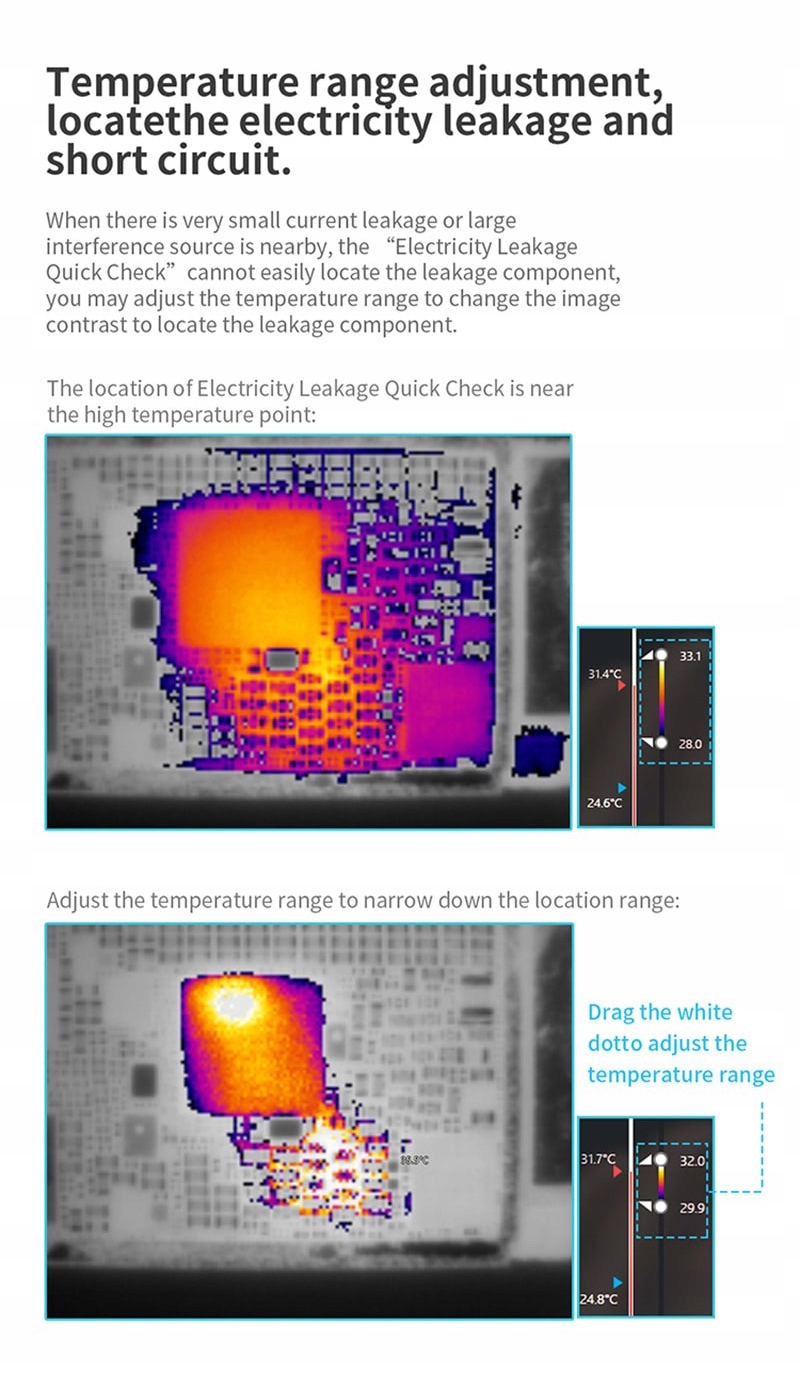

• detekcji temperatur w postaci liczbowej oraz graficznej wielu obserwowanych obiektów i obszarów na raz.

Instrukcję załączamy również na tej aukcji.

Specyfikacja:

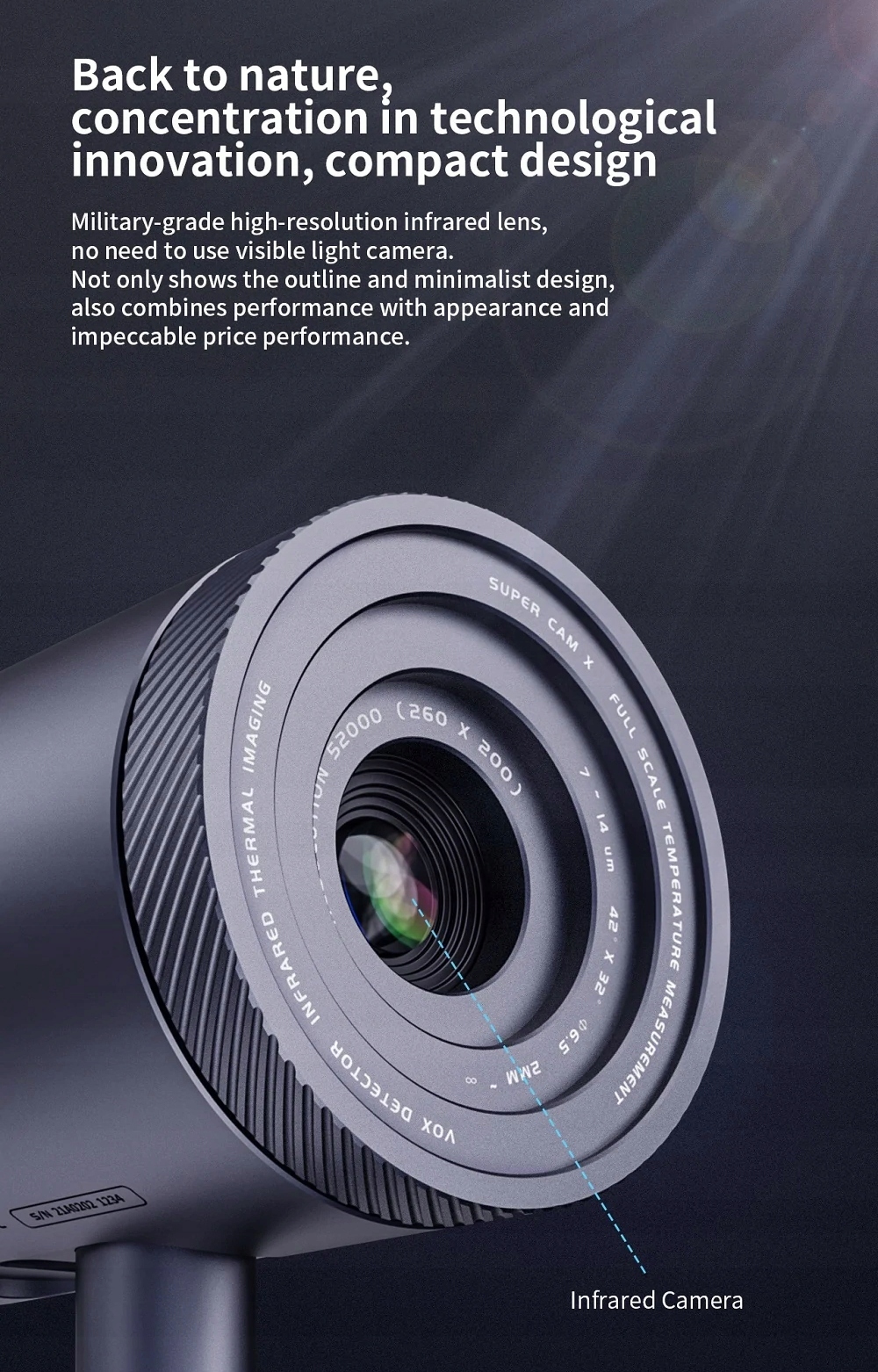

• typ detektora: niechłodzony detektor tlenku wanadu (VOx)

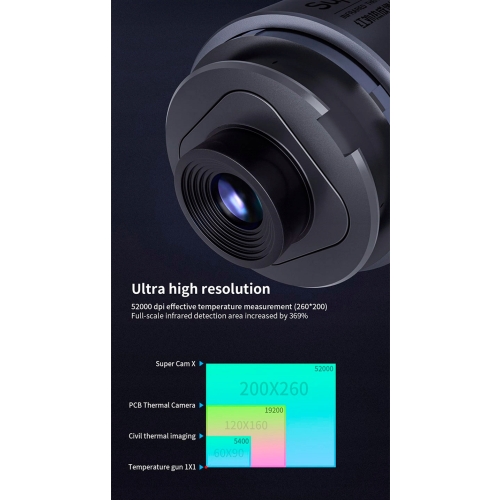

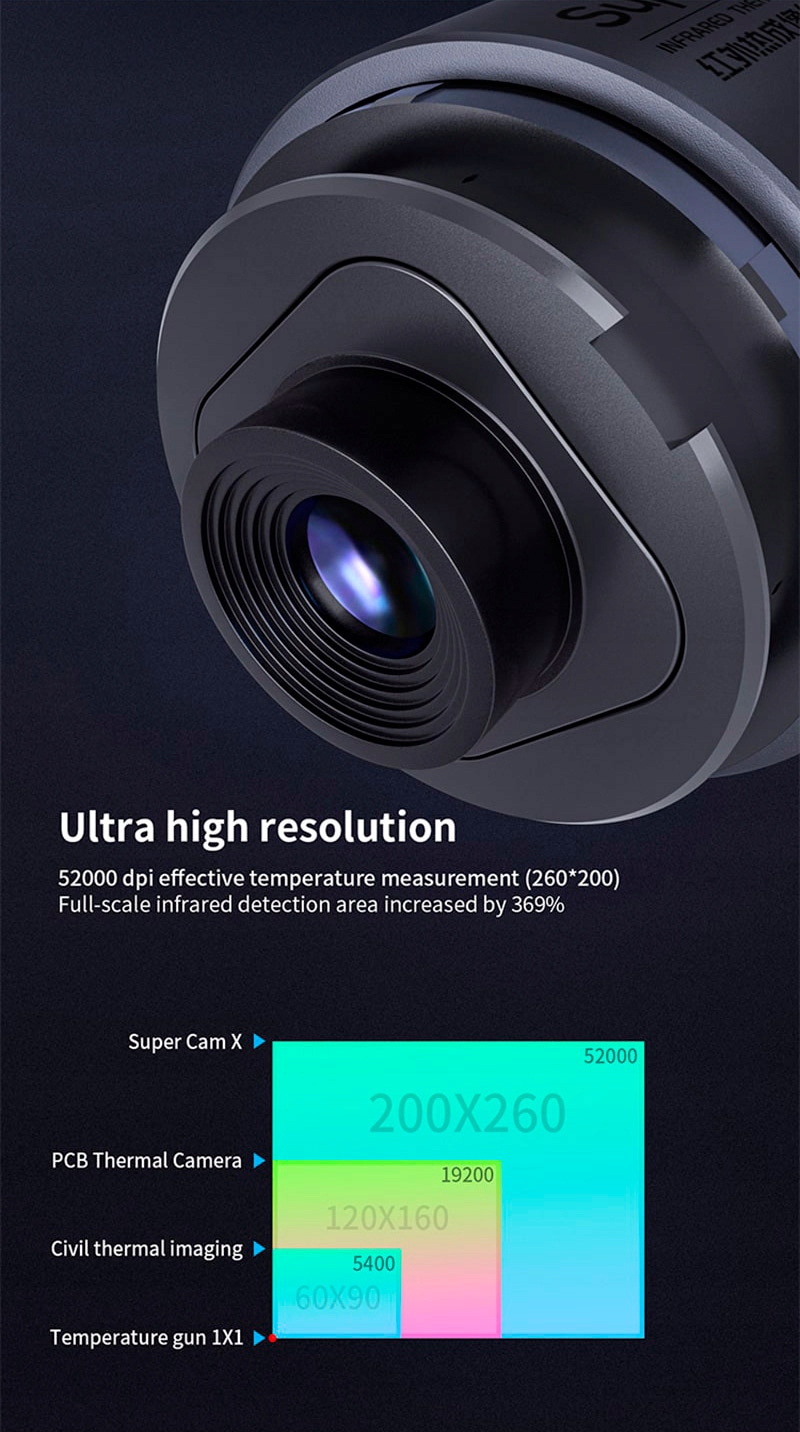

• rozdzielczość detektora: 52000 (260x200)
• zakres długości fali: 7-14µm
• pole widzenia: 42°×32°
• częstotliwość próbkowania: 25Hz
• dokładność temperatury: ± 5°C lub ± 5%
• zakres pomiaru temperatury: od -20°C do 120°C
• zakres temperatury przechowywania: -20° ~ 60°C
• wilgotność: 95% wilgotności względnej

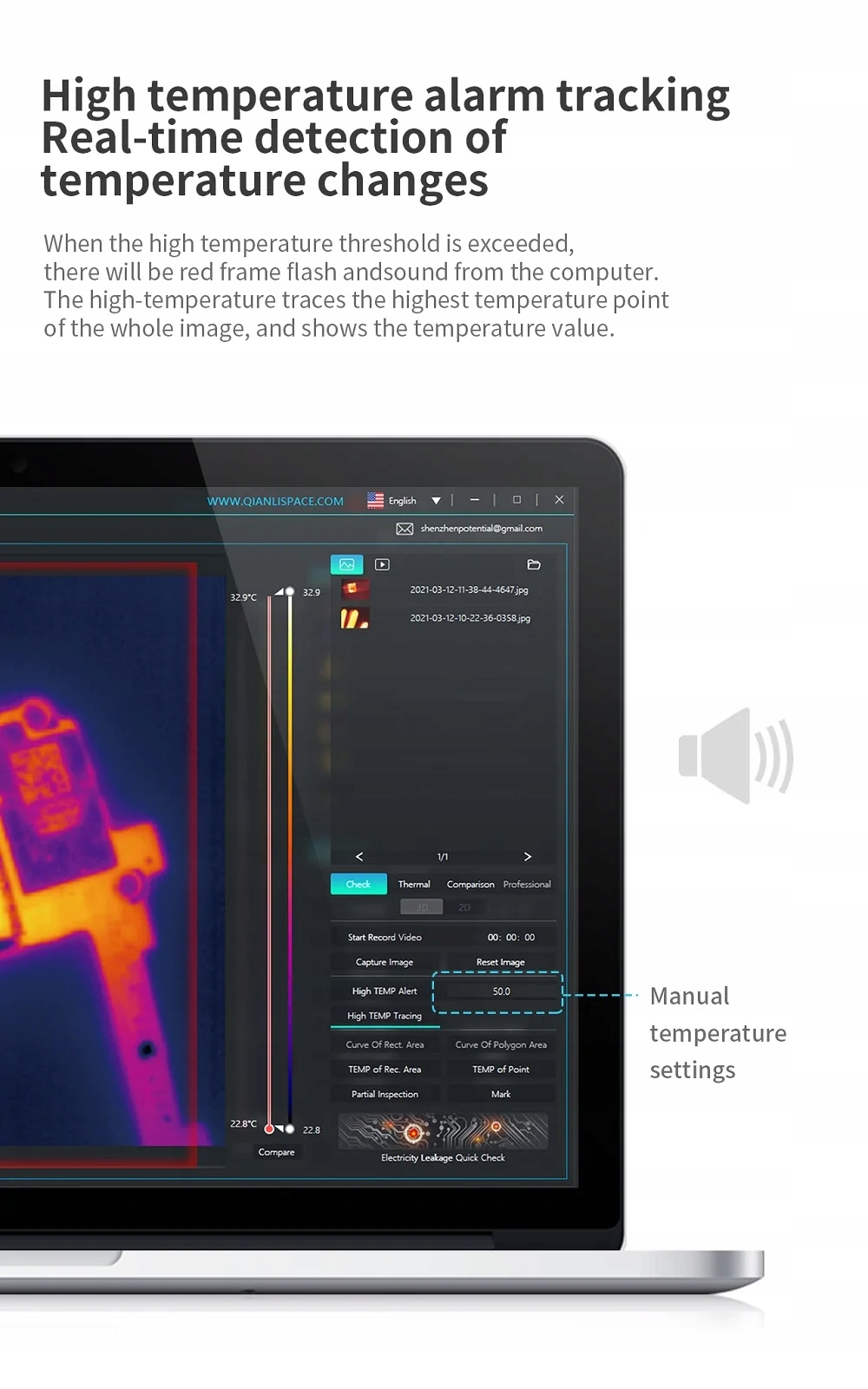

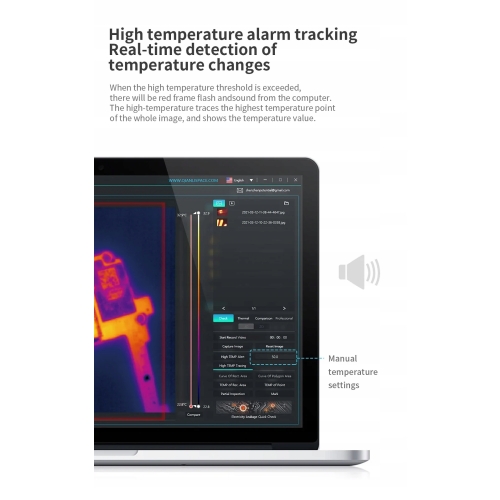

• inne funkcje: alert o wysokiej temperaturze
• rozdzielczość wyjściowa obrazu: 640 x 480 pikseli
• typ pliku wyjściowego: MP4, JPG
• złącze sygnałowe i zasilające: USB-C
• napięcie wejściowe: 5 V
• pobór mocy: 250 mW szczyt
• rozmiar podstawy: 150x160mm
• wysokość wysięgnika: 161,5mm
• waga 435g

Komunikacja między komputerem a kamerą odbywa się poprzez kabel USB-C.

Więcej informacji o kamerze i jej zastosowaniu do napraw PCB znajdziesz na YouTube.

W skład zestawu wchodzą:

• kamera z podstawą QIANLI SUPER CAM X 3D
• kabel USB-C
• pendrive Qianli z przewodnikiem jak obsługiwać kamerę oraz oprogramowanie
• instrukcja angielska

Oryginalne oprogramowanie (wersja angielska) do pobrania ze strony producenta (możemy również wysłać po zakupie).
