150A DC-AC 1/3FAZY PRZEKAŹNIK PÓŁPRZEWODNIKOWY SSR JEDNOFAZOWY TRÓJFAZOWY
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XAU00015
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Recenzje produktu (0)
XAU00015

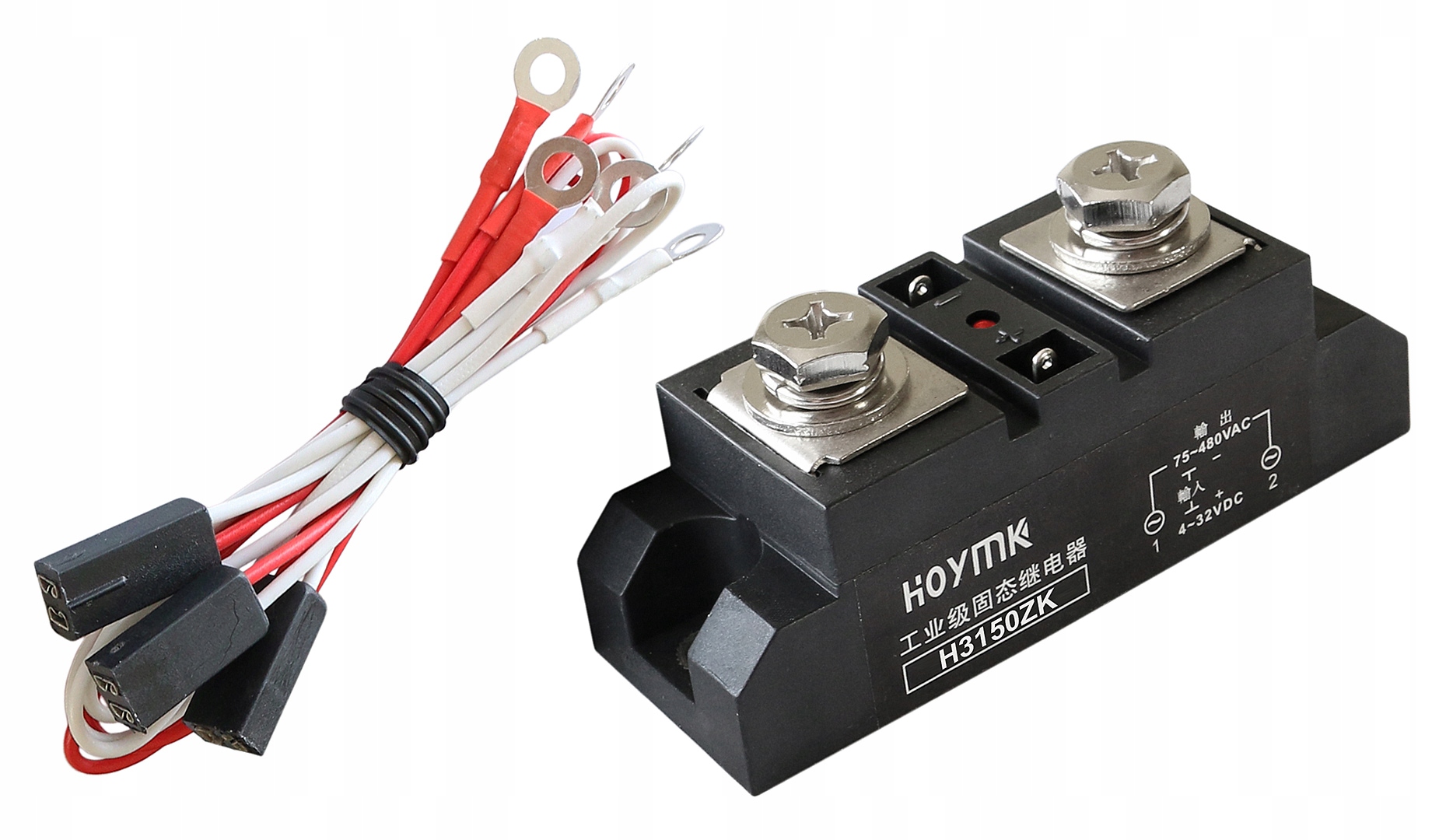

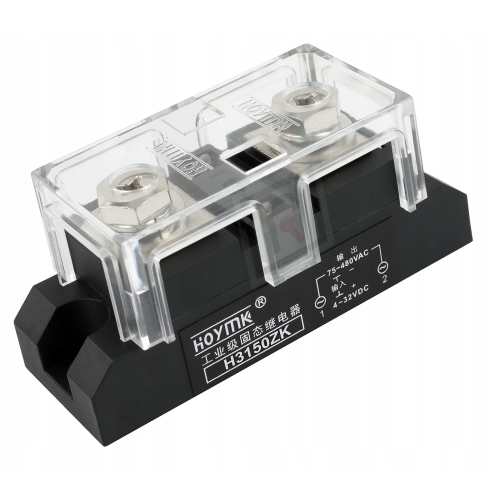

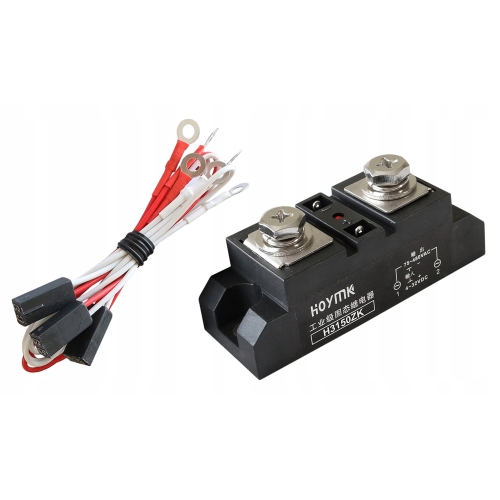

PRZEKAŹNIK PÓŁPRZEWODNIKOWY 1/3 FAZOWY
HOYMK H3150ZK 150A DC-AC
Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.
Przekaźniki półprzewodnikowe HOYMK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne. Seria H3xxxZK przystosowana jest do pracy w obwodach 1/3 fazowych (pojedynczy przekaźnik na każdą z faz). Przekaźniki z końcówką ZK załączane są w zerze - stosowane w wielu aplikacjach sterujących obciążeniami o charakterze rezystancyjnym i indukcyjnym (sterowanie temperaturą, ogrzewaniem, lampami żarowymi).
O pracy przekaźnika informuje dioda LED.
Mocowanie do płyty montażowej na śruby.
UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

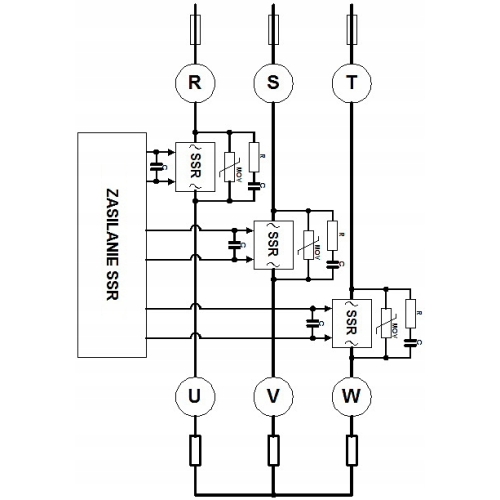

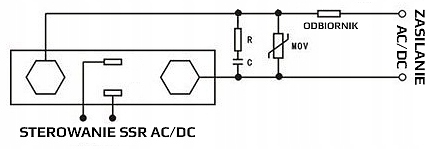

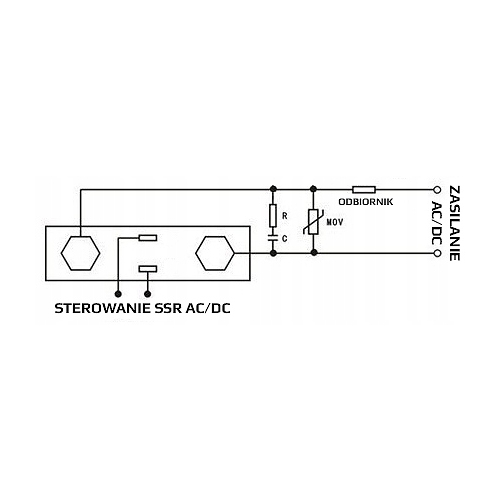

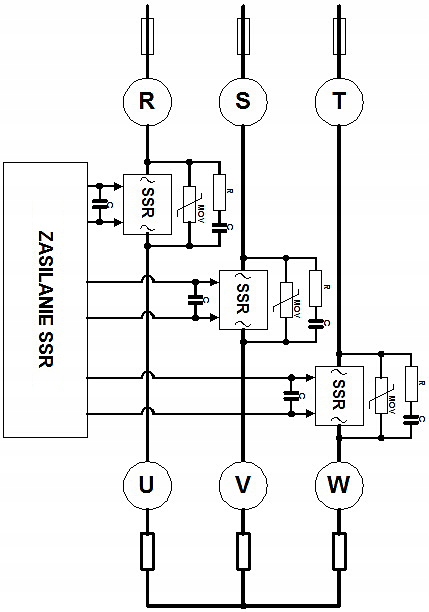

- W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
- Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
- Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
- Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
- Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
- Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
- W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
- Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
- Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.
Dane techniczne:

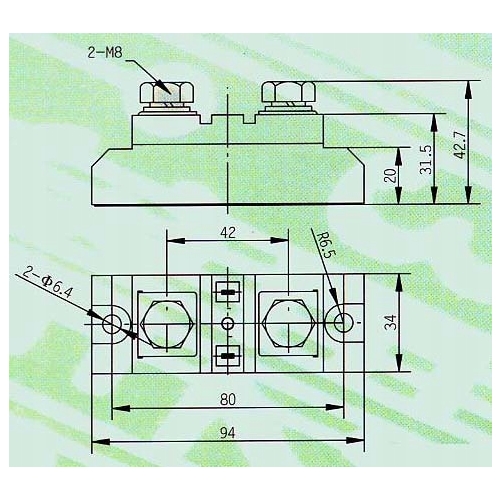

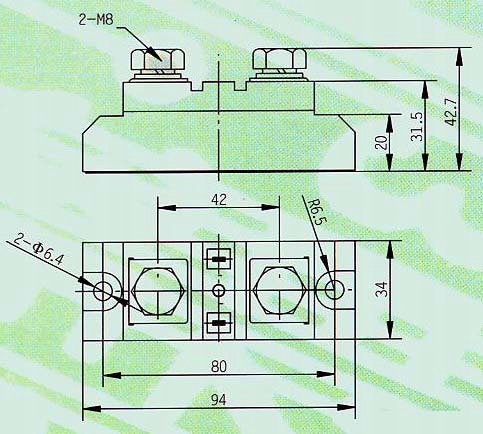

- wymiary: 94 x 34 x 42,7mm
- napięcie pracy (wyjście): 75-480VAC
- częstotliwość pracy: 47-63Hz
- izolacja (wyjście): fotoelektryczna
- maksymalny prąd przełączania (wyjście): 150A
- napięcie sterujące (wejście): 4-32VDC
- prąd wejściowy (wejście): 3-25mA DC
- czas reakcji (wejście): <= 10ms
- spadek napięcia na złączu: <= 1,5V
- prąd upływu w stanie wyłączenia: <=10mA
- wytrzymałość elektryczna: 2500VAC
- rezystancja izolacji: 1000MOhm/500VDC
- szybkość narastania napięcia: 100V/us
- temperatura pracy: -30 do +80°C
- inne: wyzwalanie w zerze
- dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
- przewód zasilający wyzwalanie SSR w zestawie
