PRZEKAŹNIK PÓŁPRZEWODNIKOWY SSR NA NAPIĘCIE STAŁE HOYMK DC DC SSR 10A DD
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XAU00036
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Recenzje produktu (0)
AU00036

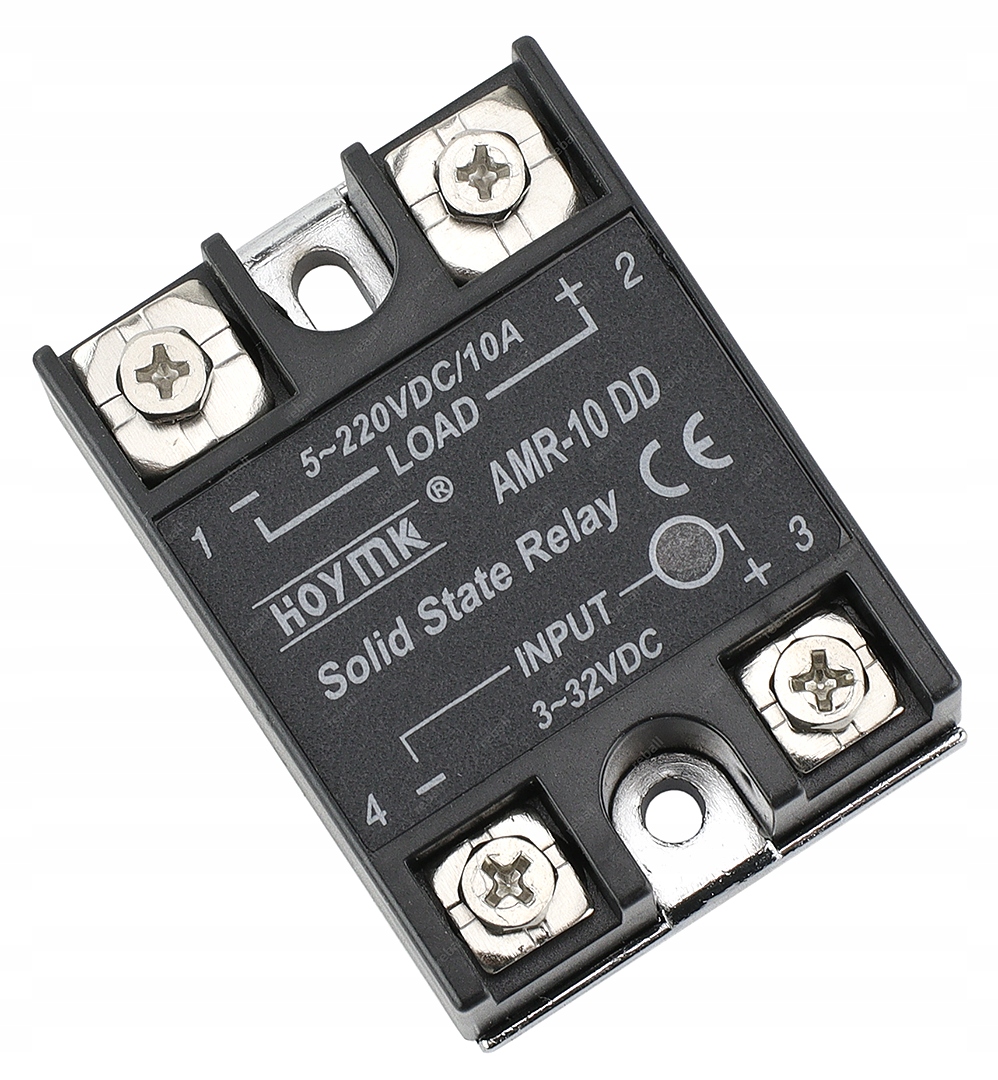

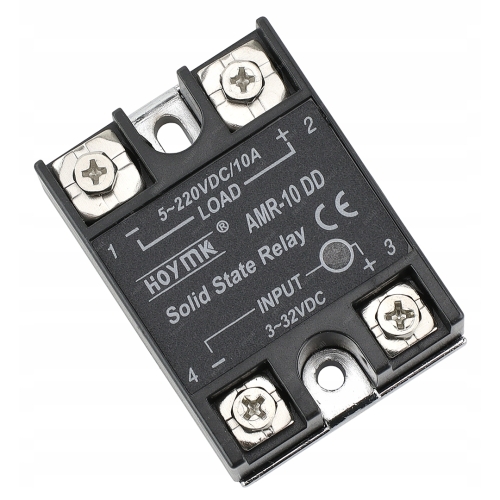

PRZEKAŹNIK PÓŁPRZEWODNIKOWY
HOYMK SSR AMR-10DD 10A DC-DC
Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.
Przekaźniki półprzewodnikowe HOYMK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.
O pracy przekaźnika informuje dioda LED.
Mocowanie do płyty montażowej na śruby.
Szybka ochronna w zestawie.
UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

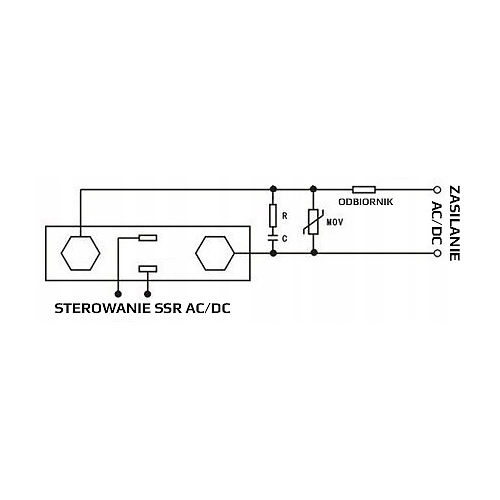

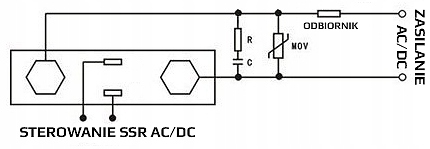

- W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
- Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
- Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
- Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
- Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
- Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
- W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
- Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
- Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.
Dane techniczne:
- napięcie pracy (wyjście): 5-220VDC
- izolacja (wyjście): fotoelektryczna
- maksymalny prąd przełączania (wyjście): 10A
- napięcie sterujące (wejście): 3-32VDC
- prąd wejściowy (wejście): 4,5-20mA
- czas reakcji (wejście): < 10ms
- temperatura pracy: -30 do +80°C
- wymiary: 62mm x 45mm x 23mm
- dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
- szybka ochronna
