PRZEKAŹNIK SSR-10DA 10A DC-AC FOTEK ZESTAW 3szt. + PASTA TERMOPRZEWODZĄCA
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XAPR0000200
Stan magazynowy:
Stan produktu: Nowy
EAN (GTIN): 6949639131614
- Opis produktu
- Recenzje produktu (0)
APR0000200
PRZEKAŹNIK SSR-10DA 10A DC-AC FOTEK 3szt. + PASTA TERMOPRZEWODZĄCA HY750
ATUTY
- W ZESTAWIE TANIEJ
- FIRMOWE PRZEKAŹNIKI FOTEK
- PASTA ZWIĘKSZAJĄCA PRZEWODNOŚĆ CIEPLNĄ

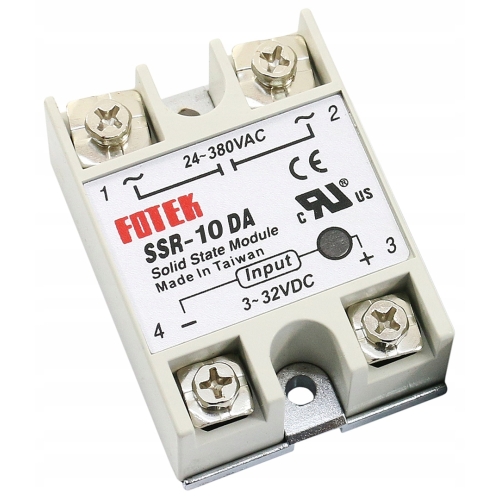

3X FOTEK SSR-10DA 10A DC-AC
Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.
Przekaźniki półprzewodnikowe FOTEK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.
O pracy przekaźnika informuje dioda LED.
Mocowanie do płyty montażowej na śruby.

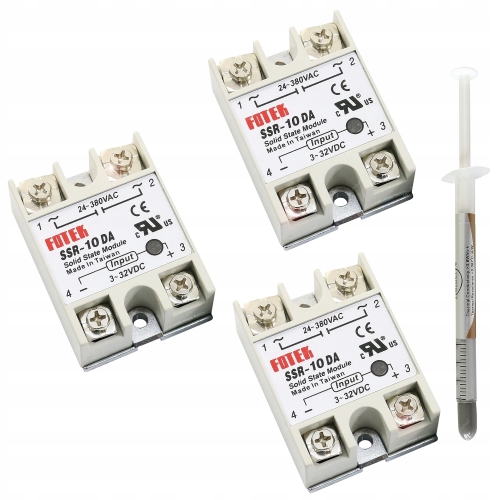

CZĘŚCI SKŁADOWE ZESTAWU
- przekaźnik Fotek SSR-10 10A DC-AC - 3szt.
- pasta termoprzewodząca HY750 - 1szt.
DANE TECHNICZNE PRZEKAŹNIKA
- napięcie pracy (wyjście): 24-380VAC
- izolacja (wyjście): fotoelektryczna
- maksymalny prąd przełączania (wyjście): 10A
- napięcie sterujące (wejście): 3-32VDC
- prąd wejściowy (wejście): 4,5-20mA
- czas reakcji (wejście): < 10ms
- temperatura pracy: -30 do +80°C
- wymiary: 62mm x 45mm x 23mm
- inne: wyzwalanie w zerze
- dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
- szybka ochronna: brak w zestawie
- śrubki mocujące przekaźnik: brak w zestawie

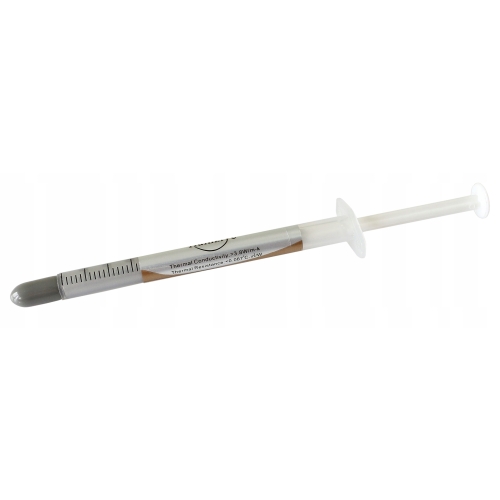

PASTA TERMOPRZEWODZĄCA HY750
Pasta termoprzewodząca Halnziye HY750 przeznaczona do lepszego odprowadzenia ciepła z procesorów czy urządzeń tj przekaźniki SSR.
Pasta cechuje się niską impedencją termiczną i dużą przewodnością cieplną. W składzie występuje dodatek srebra.
Pasta z dodatkiem srebra o parametrach:
- przewodność cieplna: >3,80W/m-K
- rezystancja termiczna: <0,087°C/W
- waga pasty: 0,5g
- opakowanie: strzykawka
UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

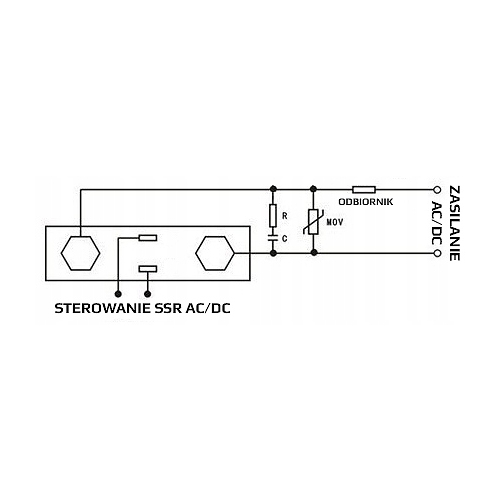

- W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
- Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
- Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
- Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
- Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
- Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
- W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
- Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
- Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.
Radiatory, sterowniki, przekaźniki oraz inne akcesoria serwisowe bądź lutownicze znajdziesz na pozostałych naszych aukcjach.
