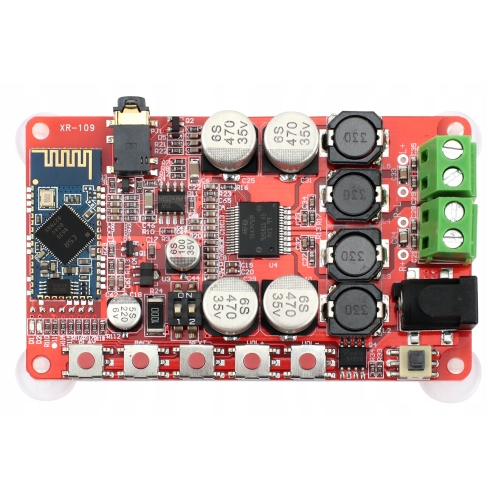

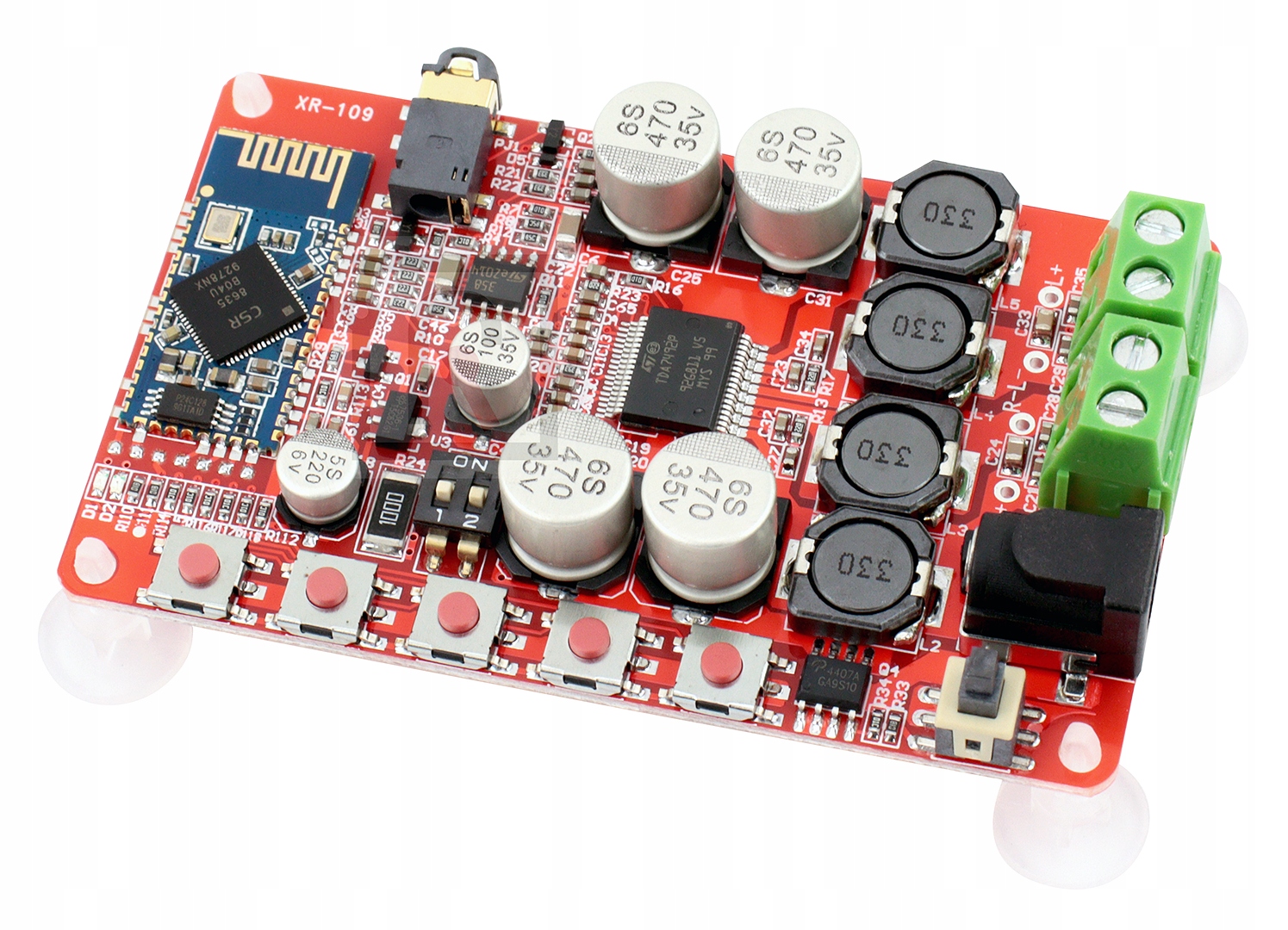

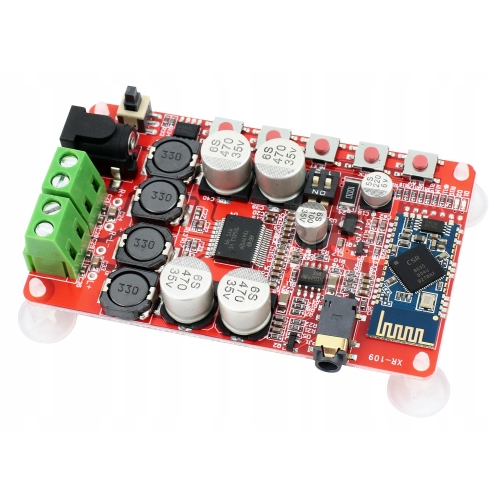

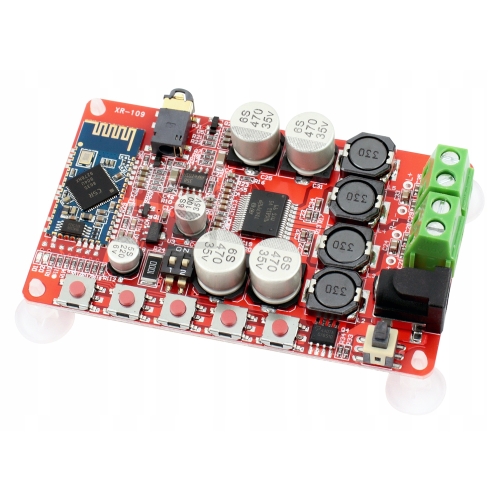

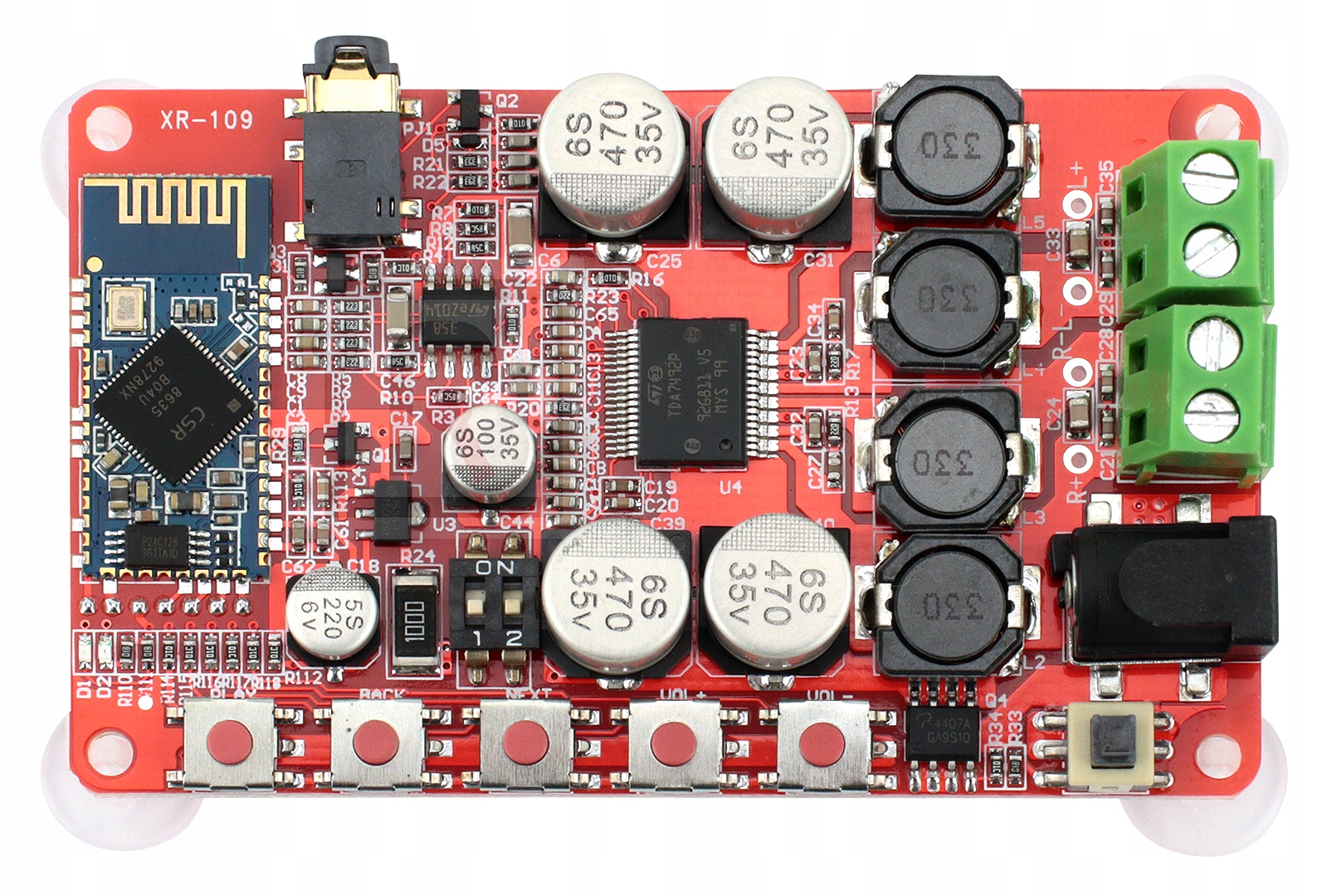

Moduł wzmacniacza audio klasy D, oparty na układzie TDA7492 firmy STMicroelectronics który cechuje się:

• małymi stratami mocy,
• bardzo dobrą jakością cyfrowego wzmocnienia,
• a dzięki temu niewielkimi wymiarami całego modułu.

Moduł oprócz wzmacniacza audio zawiera wbudowany Bluetooth 4.0. Wzmacniacz dysponuje mocą wyjściową 2x25W (przy głośnikach 6Ohm i zasilaniu 25V).

Źródłem dźwięku może być każde urządzenie Bluetooth, np. smartfon, telefon, tablet.

Moduł ten nie wymaga dodatkowego kontrolera wystarczy podłączyć zasilanie i głośniki aby cieszyć się z muzyki ze swojego smartfona za pośrednictwem wbudowanego modułu Bluetooth.

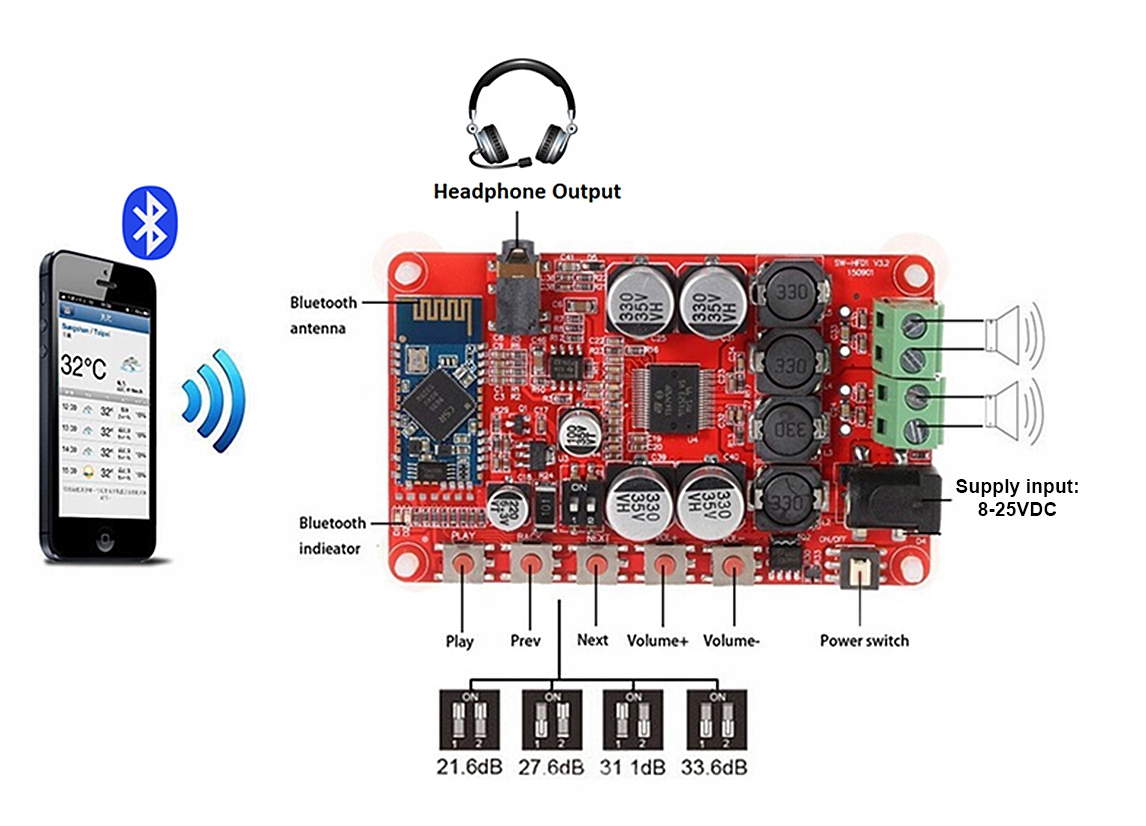

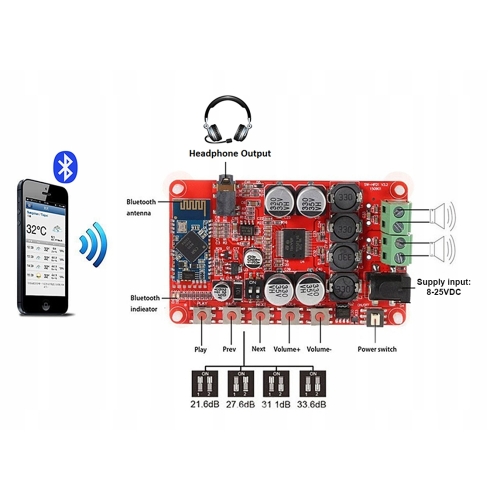

Moduł posiada pięć opisanych przycisków dzięki którym w pełni wykorzystamy całą jego funkcjonalność: PLAY, BACK, NEXT, VOL+, VOL-

Aby dopasować poziom wzmocnienia do innych urządzeń zastosowano przełącznik DIP - Switch.

Wbudowane złącza ARK terminal block pozwalają wygodnie zamocować kable głośnikowe.

Wyjście liniowe (bez wzmocnienia) to standardowe gniazdo JACK 3,5mm.

Moduł posiada wbudowany Bluetooth 4.0 BTM835 posiadający pełne wsparcie dla:

• A2DP
• AVRCP
• 5 pasmowy equalizer
• Faststream decoder dla AAC, MP3, SBC
• stereo widening (S3D)

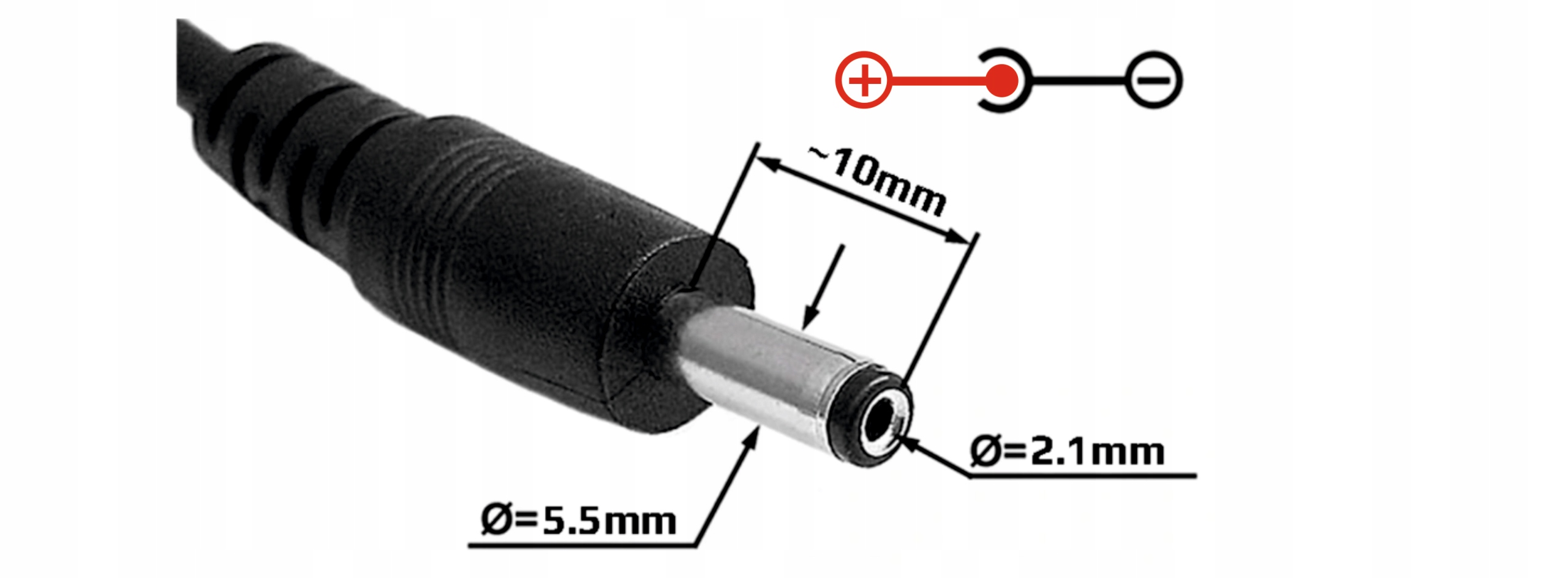

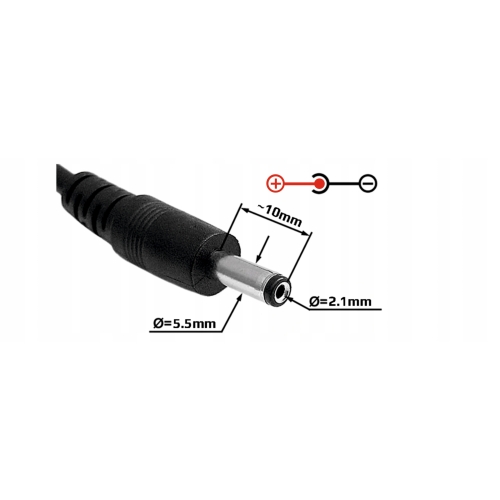

Do zasilenia modułu służy gniazdo DC 2.1/5.5mm. Na zdjęciach pokazana jest polaryzacja zasilania. Plus (+) w gnieździe a minus (-) na obwodzie.

Dane techniczne:

• typ chipa wzmacniacza: TDA7492
• napięcie zasilania od 8V do 25VDC
• gniazdo zasilające męskie DC 2.1/5.5
• maksymalny pobierany prąd: 4A
• moc 2x25W przy 6Ohm i zasilaniu 25VDC
• THD + N dla 1 kHz to 0.1%
• sprawność 90%
• wzmocnienie ustawiane zworkami 21.6 dB, 27.6 dB, 31.1 dB, 33.6 dB
• klasa wzmacniacza D
• ochrona przed przegrzaniem i wysokim napięciem
• wejście sygnału audio - Bluetooth V4.0
• układ Bluetooth: CSR8635
• impedancja wyjściowa: 4/6/8/16Ohm
• wymiary 84mm x 48mm
