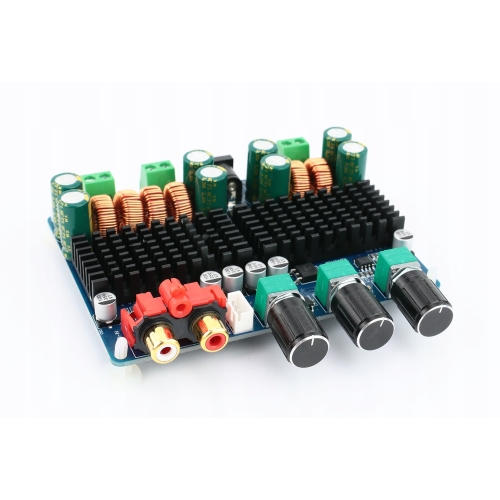

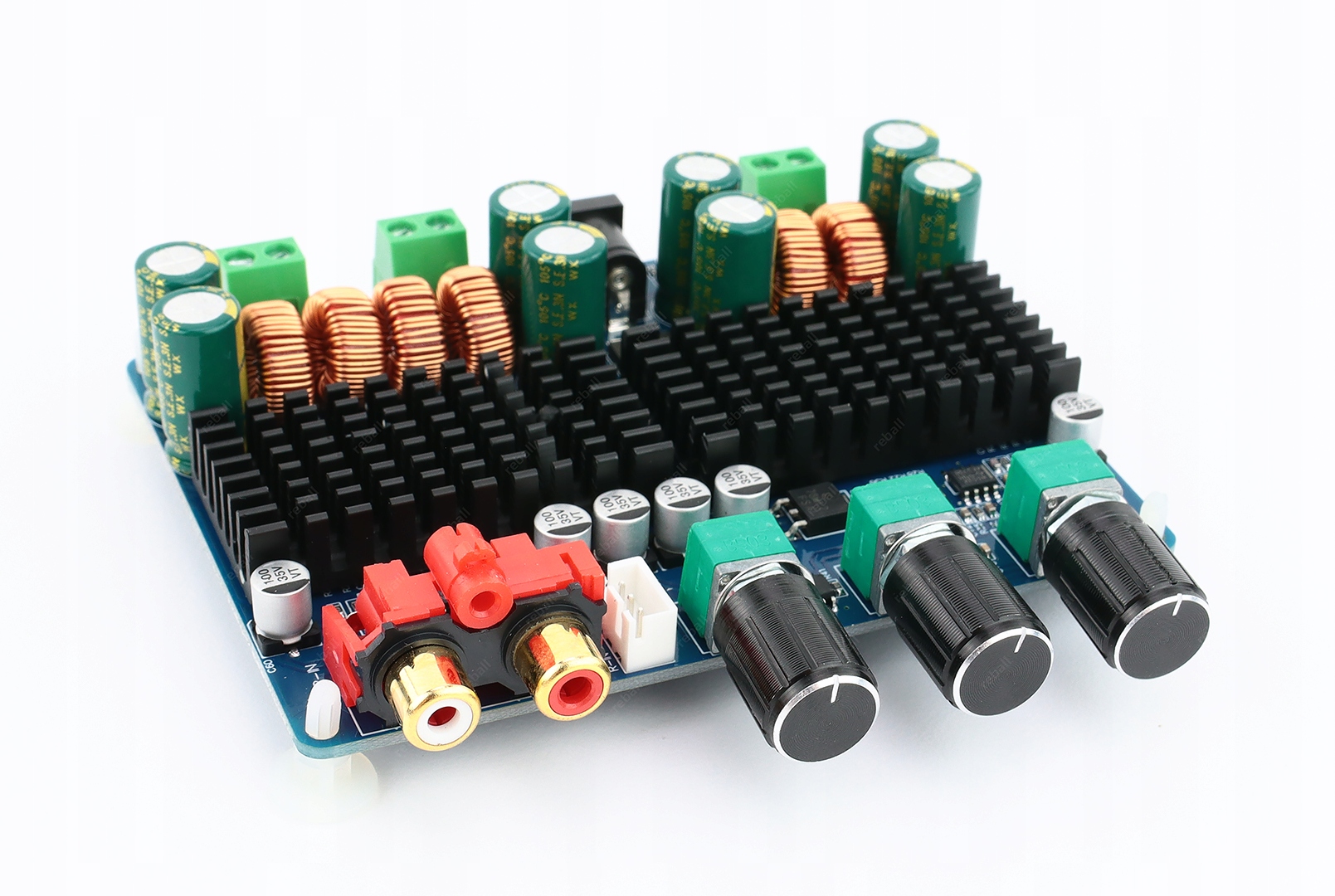

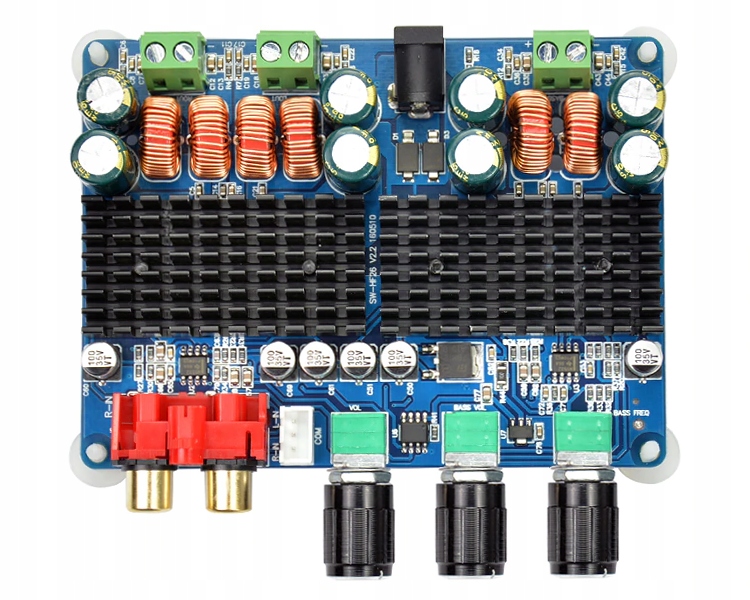

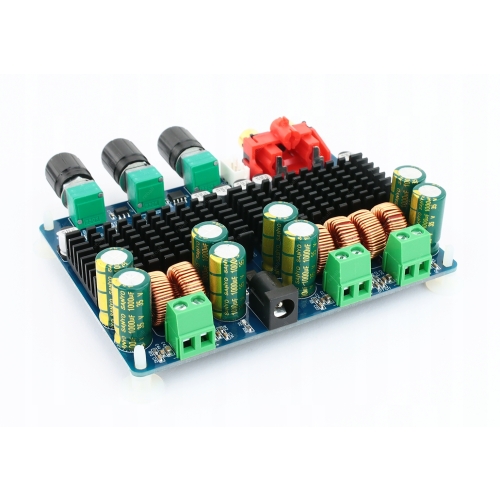

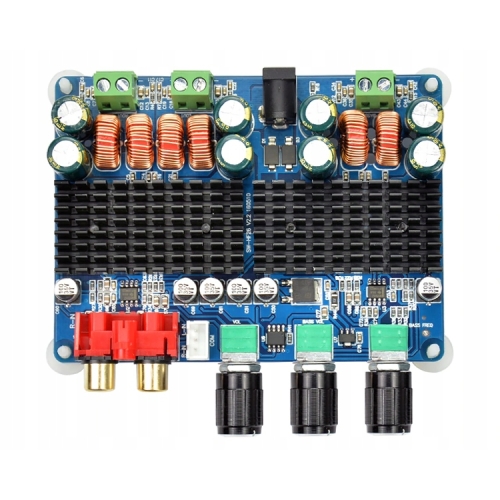

SANWU HF-26 to moduł wzmacniacza mocy audio typu 2.1 czyli w posiadającego:

• dwa kanały stereo o mocy wyjściowej 2x50W
• dodatkowy wzmacniacz z aktywnym filtrem dolnoprzepustowym o mocy wyjściowej 100W.

Konstrukcja wzmacniacza mocy oparta została o układy TPA3116 produkcji Texas Instrument:

• jeden układ TPA3116 w obwodzie stereo 2 x 50W
• drugi układ TPA3116 w pracy mostkowej BTL 1 x 100W.

Płytka wzmacniacza jest wyposażona w obwód przedwzmacniacza (regulacja głośności potencjometrem) i filtr aktywny dla głośnika niskotonowego basowego (regulacja potencjometrami wzmocnienia basów i częstotliwości odcięcia).

Standardowe wejście liniowe AUX z gniazdem dla cinch RCA pozwala w łatwy i szybki sposób doprowadzić sygnał audio z odtwarzacza CD, DVD, MP3 lub innego źródła dźwięku.

Przewody od głośników czy kolumn przykręcane są do złącz śrubowych na płytce drukowanej PCB.

Napięcie zasilające stałe DC z przedziału od 12V do 26V należy podać na gniazdo DC-JACK. Cały proces konfiguracji i połączenia nie wymaga lutowania przewodów.

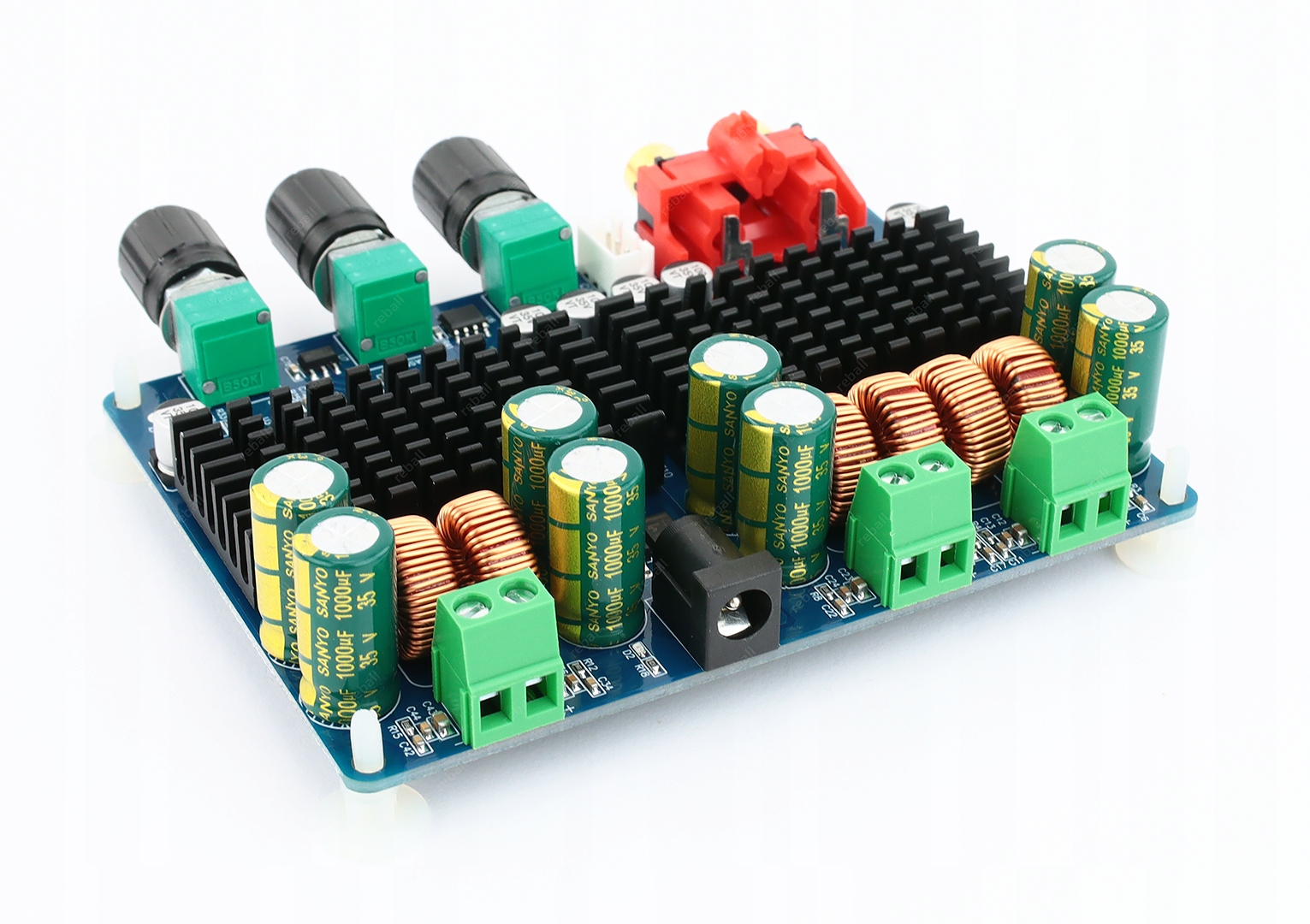

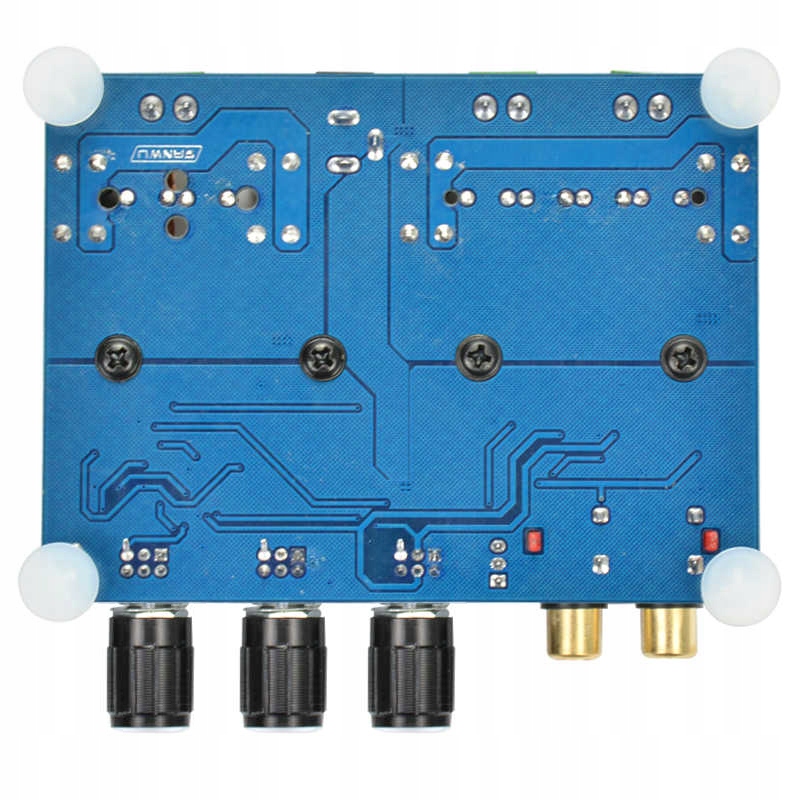

Cały układ wzmacniacza mocy zmontowany na profesjonalnie wykonanej płytce drukowanej PCB dwustronne z metalizacją otworów a montaż elementów został wykonany na elementach SMD.

Idealny element przy budowie aktywnych kolumn bezprzewodowych.

Dzięki napięciu zasilania z zakresu od 12V do 26V idealnie nadaje się do zastosowań car audio.

Dane techniczne:

• model: SANWU HF-26
• napięcie zasilania: 12V - 26VDC (zalecane 24VDC, >5A)
• wzmacniacz mocy audio 2.1 stereo + subwoofer
• układ wzmacniacza Texas Instrument 2x TPA3116
• cyfrowa klasa audio: D
• moc wyjściowa stereo: 50W + 50W
• moc wyjściowa dla subwoofer: 100W
• sygnał wejściowy audio: tak AUX - złącze RCA Cinch
• wbudowany filtr aktywny dolnoprzepustowy
• wbudowany przedwzmacniacza
• potencjometr do regulacji wzmocnienie stereo - siły głosu
• potencjometr do regulacji wzmocnienia subwoofera
• potencjometr do regulacji częstotliwości odcięcia głośnika basowego
• złącze zasilania: DC-JACK
• impedancja obciążenia głośników: 4Ω 6Ω 8Ω
• złącze do podłączenia głośników: gniazdo ARK-2
• dwustronny laminat z metalizacją otworów
• wysokiej jakości montaż SMD elementów elektronicznych

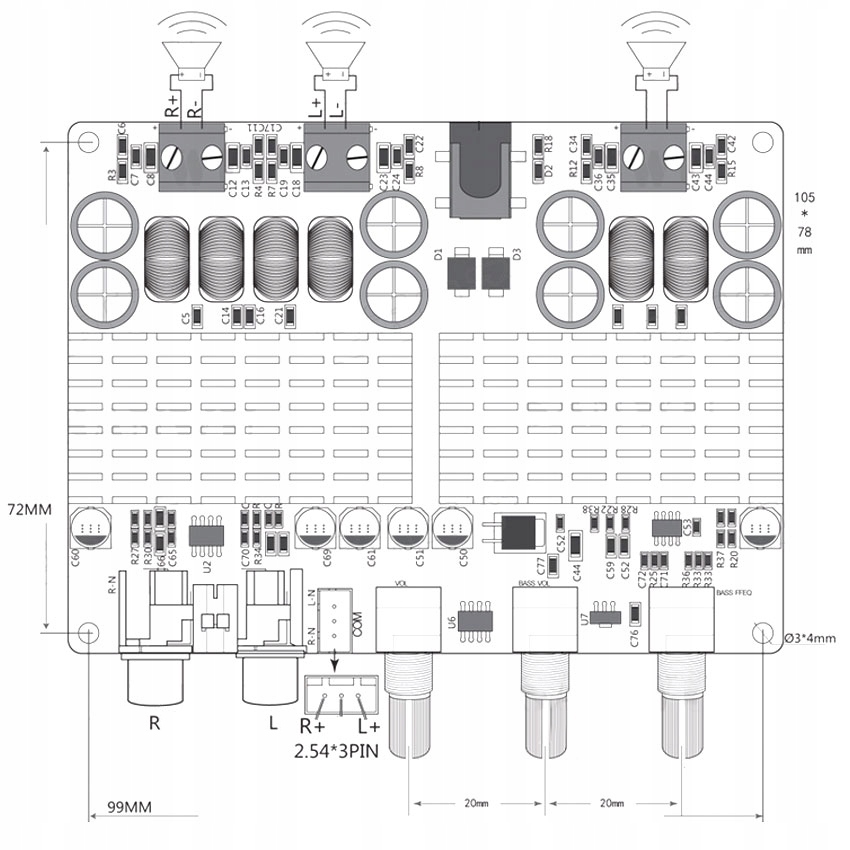

• wymiary płytki drukowanej: 85mm x 105mm (wysokość 22mm)
