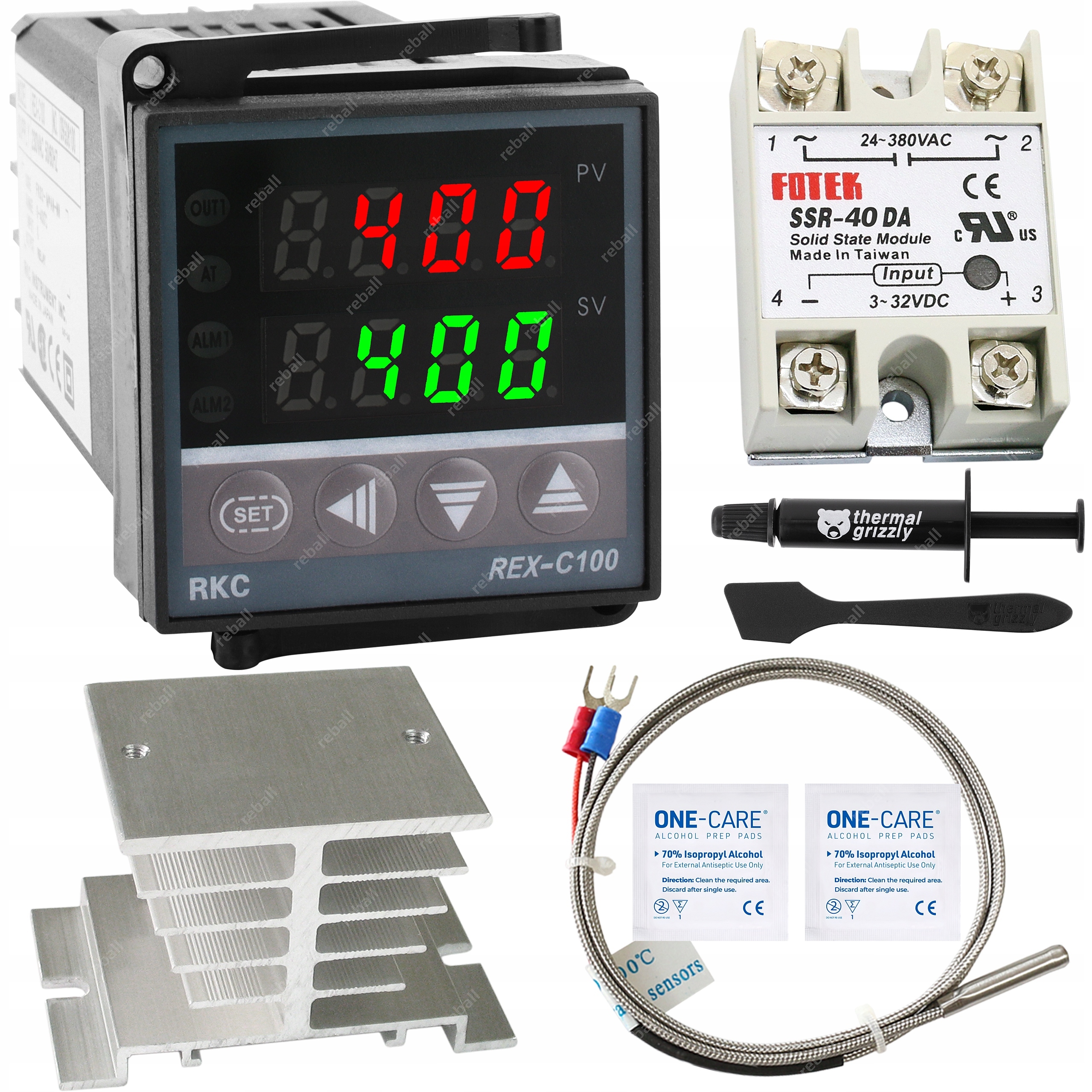

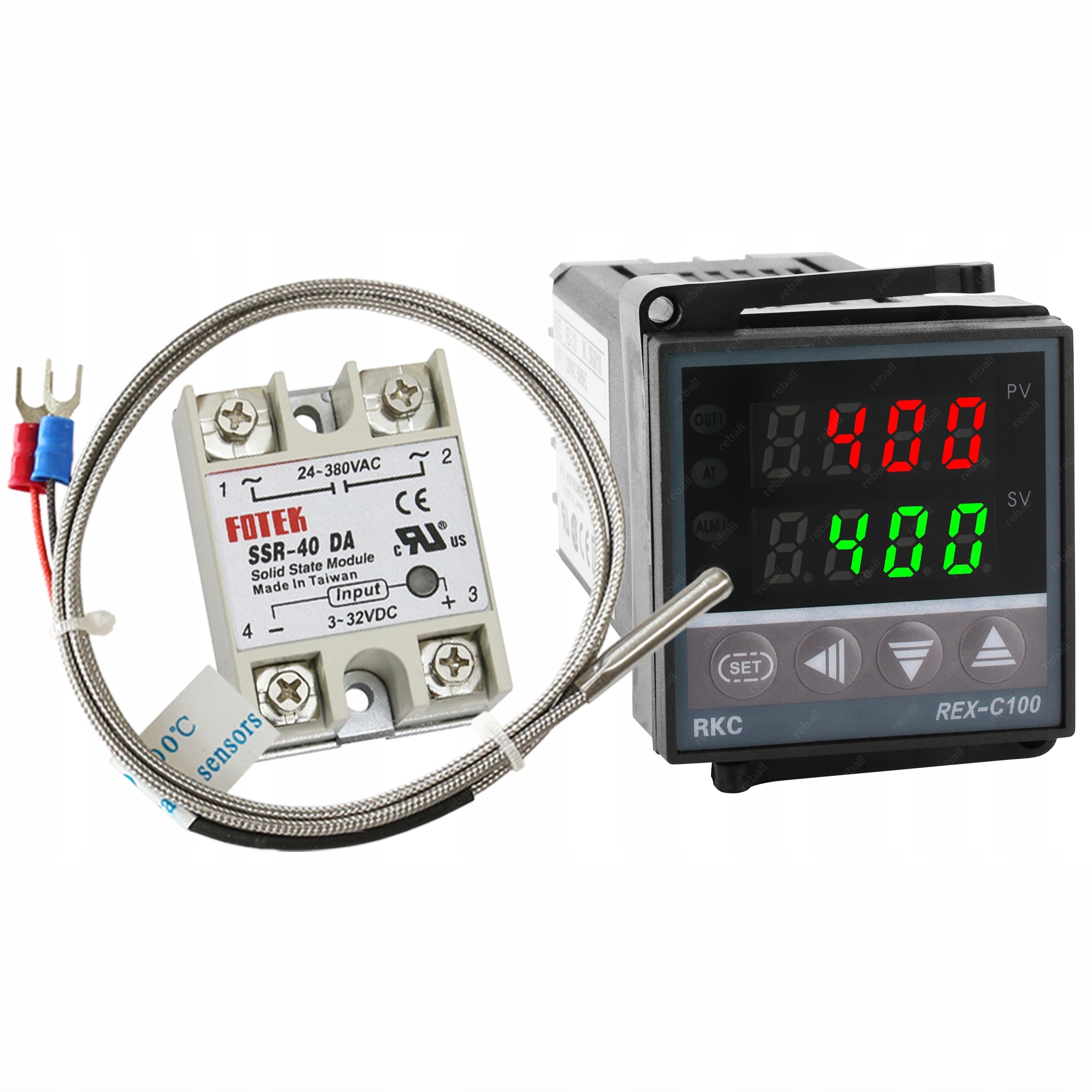

❇️ REGULATOR TEMPERATURY

⭐ RKC REX-C100FK02-V*AN (AC 230V) - 1szt

⭐ WYJŚCIE NA PRZEKAŹNIK SSR- 1szt

⭐ CZUJNIK TEMP. TYP K 0-800°C 1,5m - 1szt

⭐ PRZEKAŹNIK SSR 40A - 1szt

⭐  PASTA TERMOPRZEWODZCA 1g - 1szt

⭐  GAZIKI NASĄCZONE ALKOHOLEM - 2szt

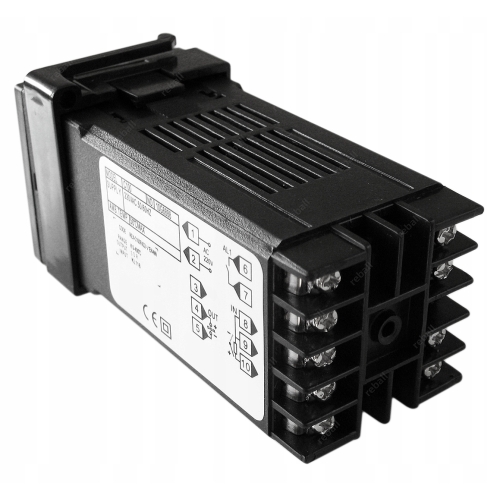

❇️ Sterownik temperatury RKC REX-C100

Sterownik temperatury RKC REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie -199-1820°C.

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu K)=0000.

Parametry te zmienia się z poziomu menu.

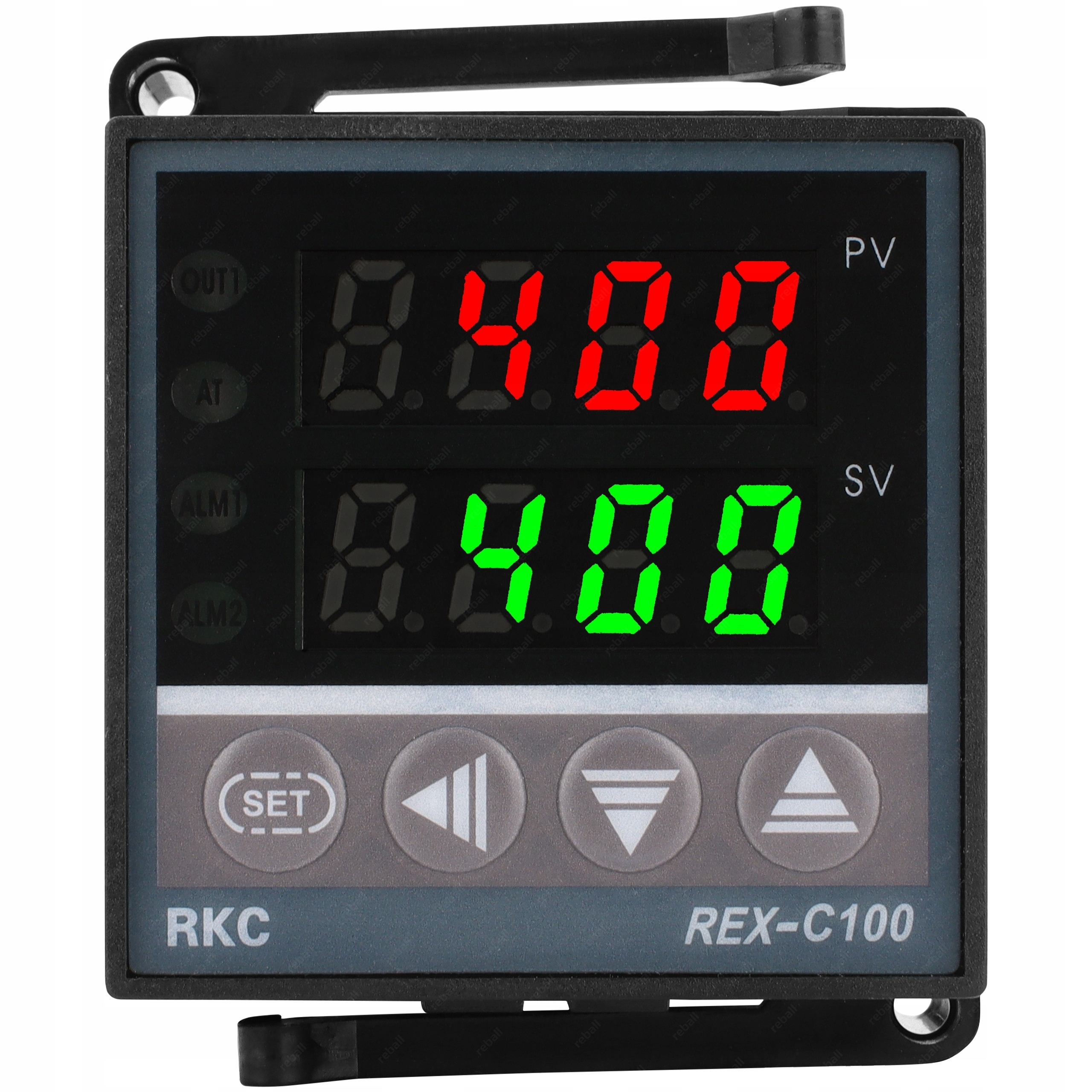

❇️ Trzy diody LED które sygnalizują:

• ⚙️ ALM - przekroczenie zadanej wartości temperatury,
• ⚙️ ATU - wyłączenie funkcji PID (autotuning),
• ⚙️ OUT - załączenie elementu grzejnego.

❇️ Parametry REX C100FK02-V*AN:

• ⚙️ Model: REX-C100FK02-V*AN
• ⚙️ Typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (czujniki dostępne w naszej ofercie)
• ⚙️ Dokładność pomiaru: 0,5% lub +/- 3°C
• ⚙️ Cykl próbkowania: 0,5s
• ⚙️ Wyjście SSR: 12V DC - tylko na przekaźniki typu SSR (dostępne w naszej ofercie)
• ⚙️ Wyjście alarmu: tak (dźwięk)
• ⚙️ Sygnalizacja alarmu: LED
• ⚙️ Zakres mierzonej temperatury: -199,9 - 1820°C (w zależności od typu podłączonej termopary)
• ⚙️ Temperatura pracy: 0–50°C
• ⚙️ Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV).
• ⚙️ Zasilanie: AC 220-230V
• ⚙️ Wymiar zewnętrzny: 48x48x100mm
• ⚙️ Wymiar montażowy: 45x45 (głębokość 100mm)

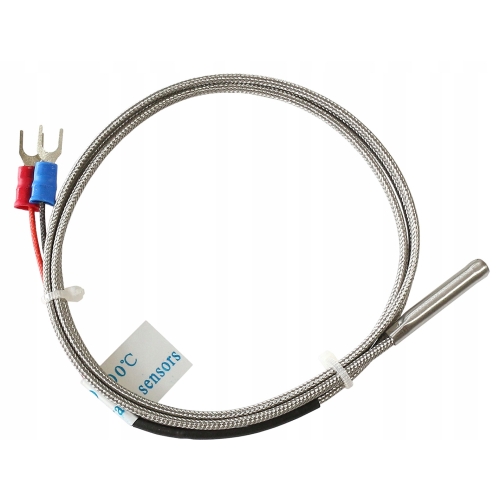

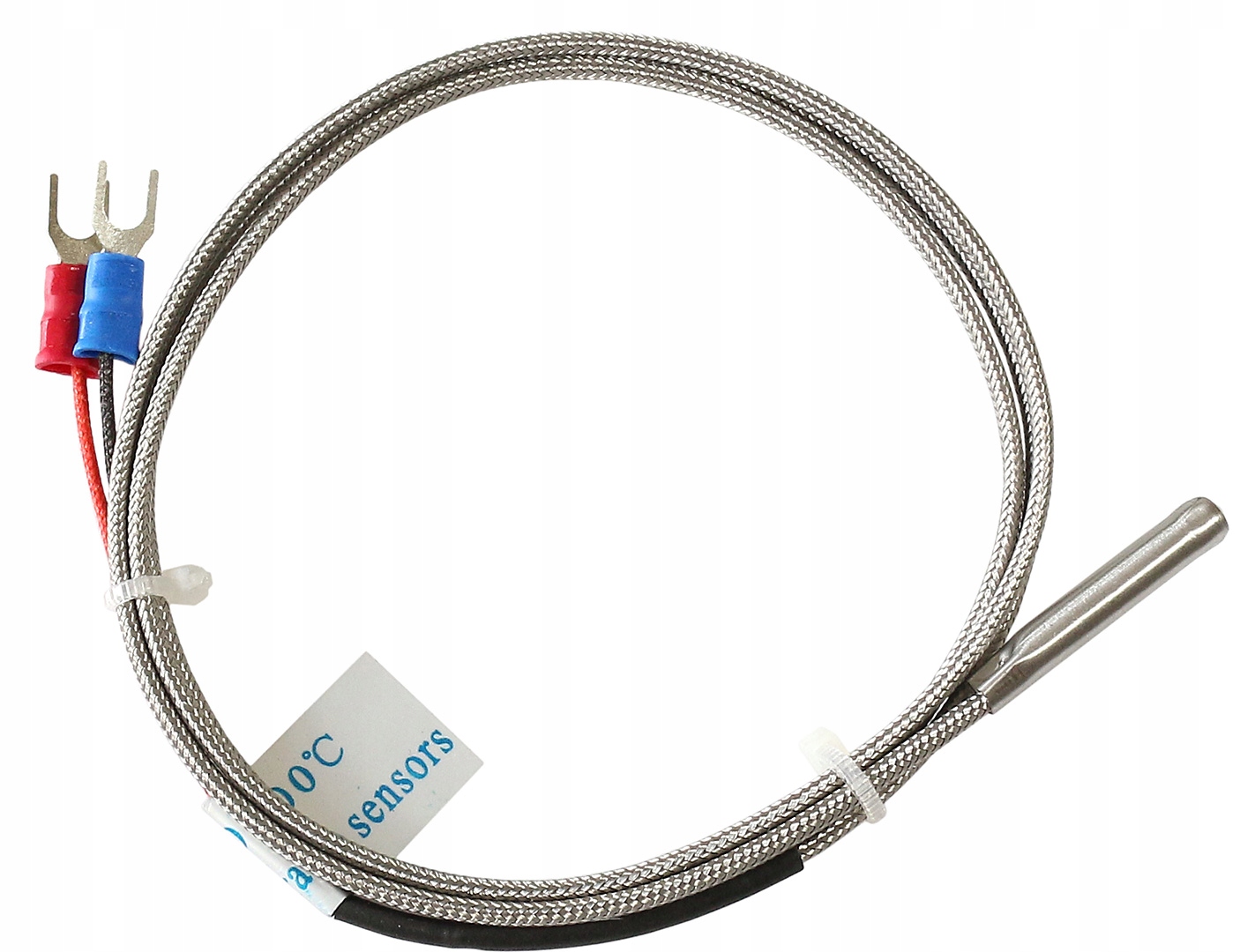

❇️ Czujnik temperatury typu K 0-800°C

W komplecie również czujnik temperatury typu K umieszczony wewnątrz osłony ze stali nierdzewnej z przewodem o długości 1,5m.

Czujniki tego typu stosowane bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne.

Parametry techniczne czujnika typu K:

• ⚙️ Typ: K
• ⚙️ Zakres pomiarowy: 0-800°C z dokładnością +/-2,5°C lub 0,75%
• ⚙️ Osłona: stal nierdzewna
• ⚙️ Mocowanie do przewodu: osłona klejona - średnica osłony: 5mm
• ⚙️ Długość osłony: 30mm
• ⚙️ Długość przewodu: 1,5m
• ⚙️ Izolacja przewodu: włókno szklane w oplocie stalowym - odporność na temp. do 400°C
• ⚙️ Połączenie: konektory (czerwony +, niebieski -)

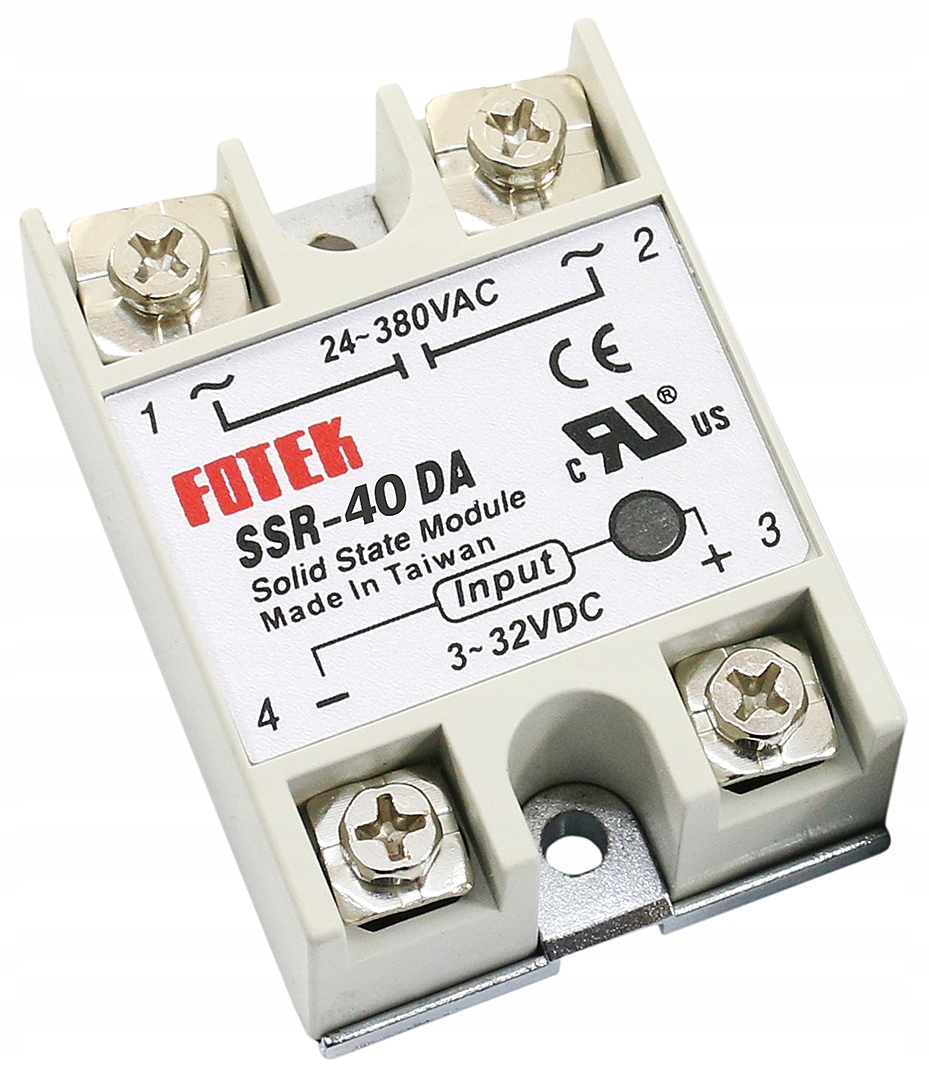

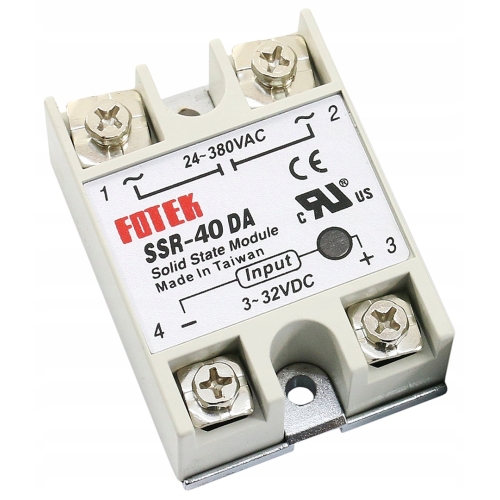

❇️  Przekaźnik SSR FOTEK SSR-40DA

Parametry techniczne przekaźnika SSR:

• ⚙️ napięcie pracy (wyjście): 24-380VAC
• ⚙️ izolacja (wyjście): fotoelektryczna
• ⚙️ maksymalny prąd przełączania (wyjście): 40A (do 5000W)
• ⚙️ napięcie sterujące (wejście): 3-32VDC
• ⚙️ prąd wejściowy (wejście): 4,5-20mA
• ⚙️ czas reakcji (wejście): < 10ms
• ⚙️ temperatura pracy: -30 do +80°C
• ⚙️ wymiary: 62mm x 45mm x 23mm
• ⚙️ dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika

Żywotność przekaźników półprzewodnikowych SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).

Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.

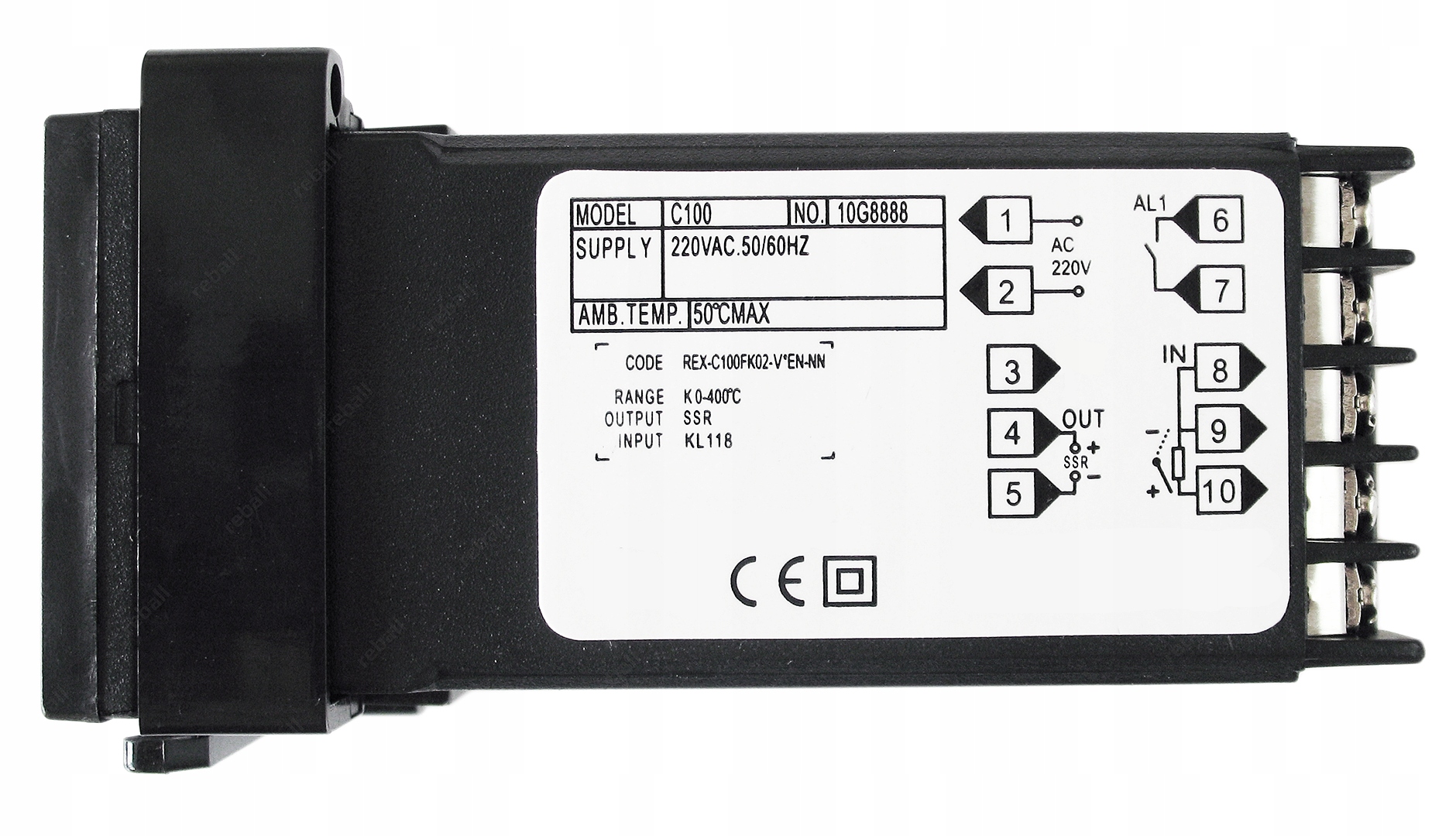

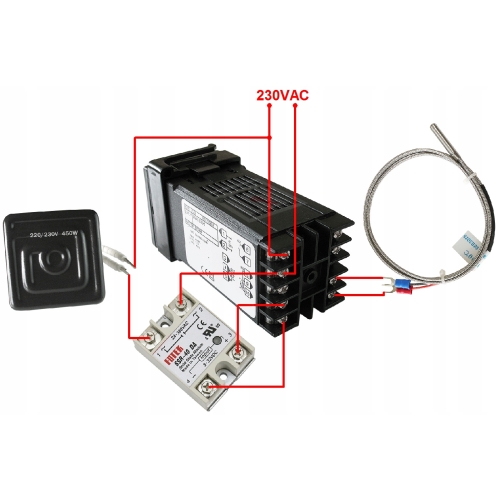

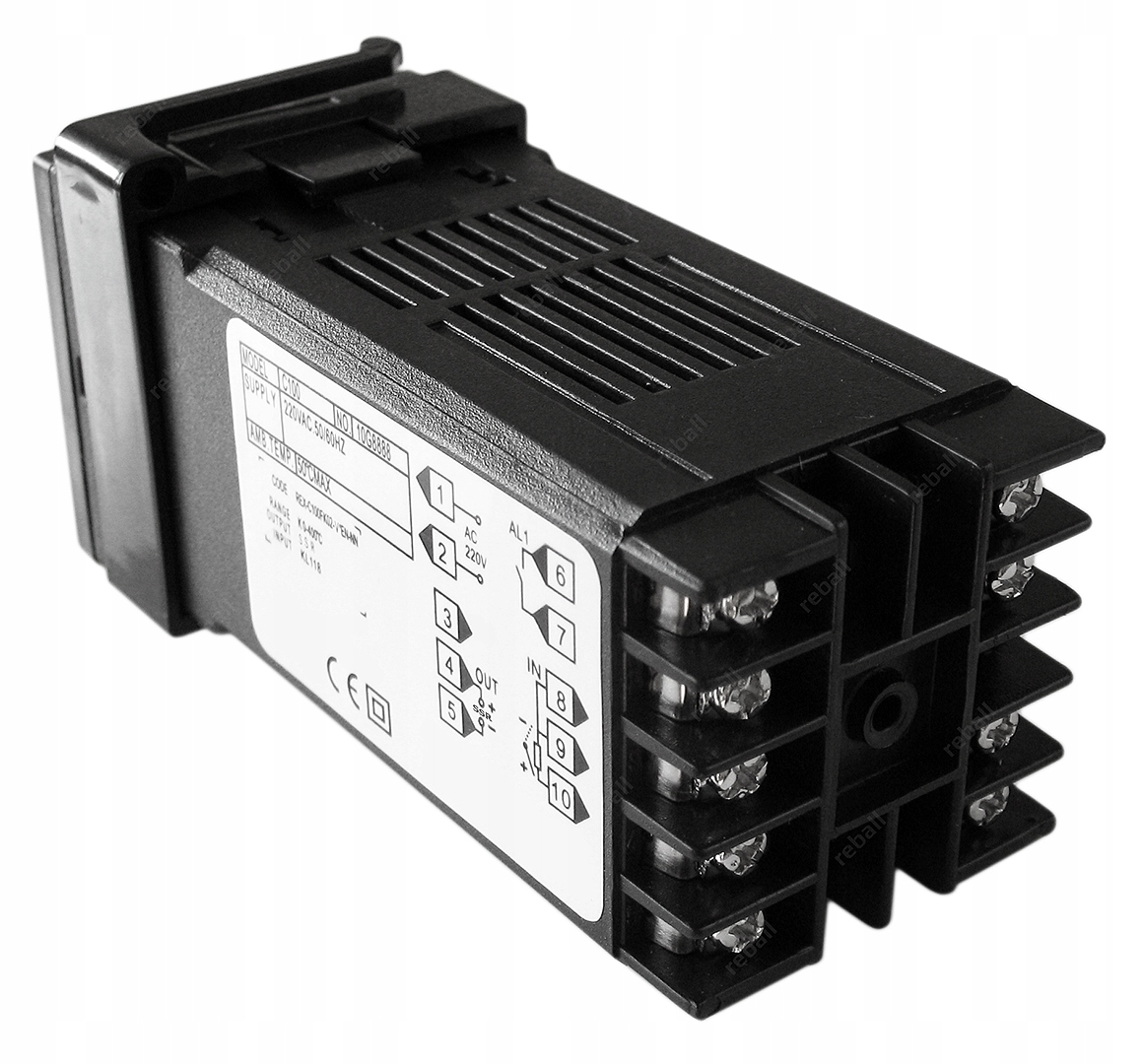

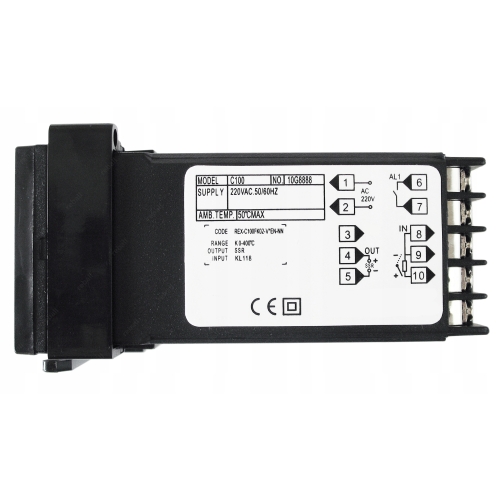

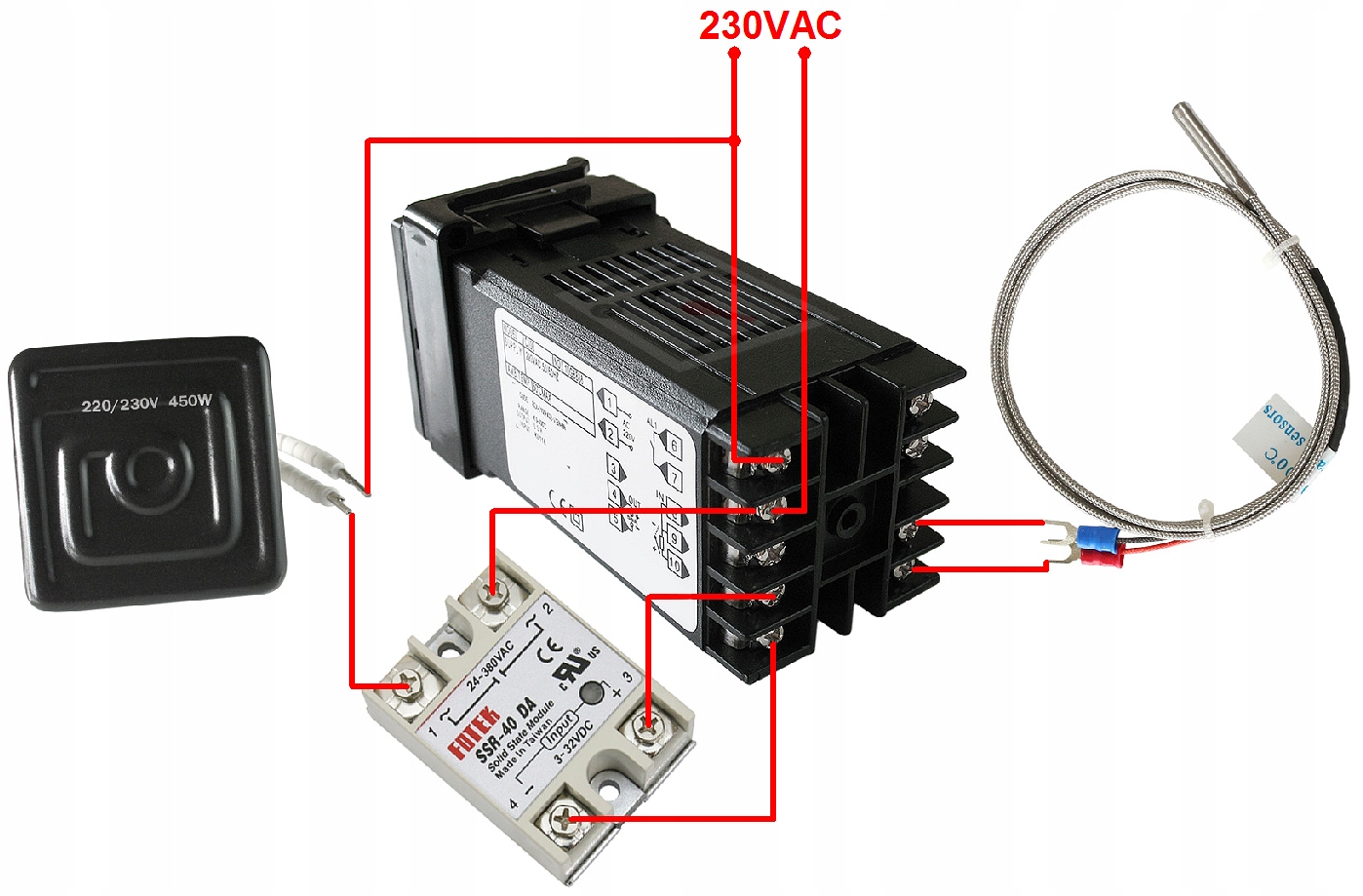

❇️ Szybkie podłączenie REX C100FK02-V*AN

• ⚙️ 1, 2 - zasilanie AC 220-230V
• ⚙️ 9(-), 10(+) - termopara (czujnik temperatury)
• ⚙️ 4(+), 5(-) - wyjście bezpośrednio na przekaźnik SSR typu DC-AC, DC-DC.

Szczegółowe informacje techniczne i ustawienia dostarczamy w angielskiej i polskiej instrukcji obsługi

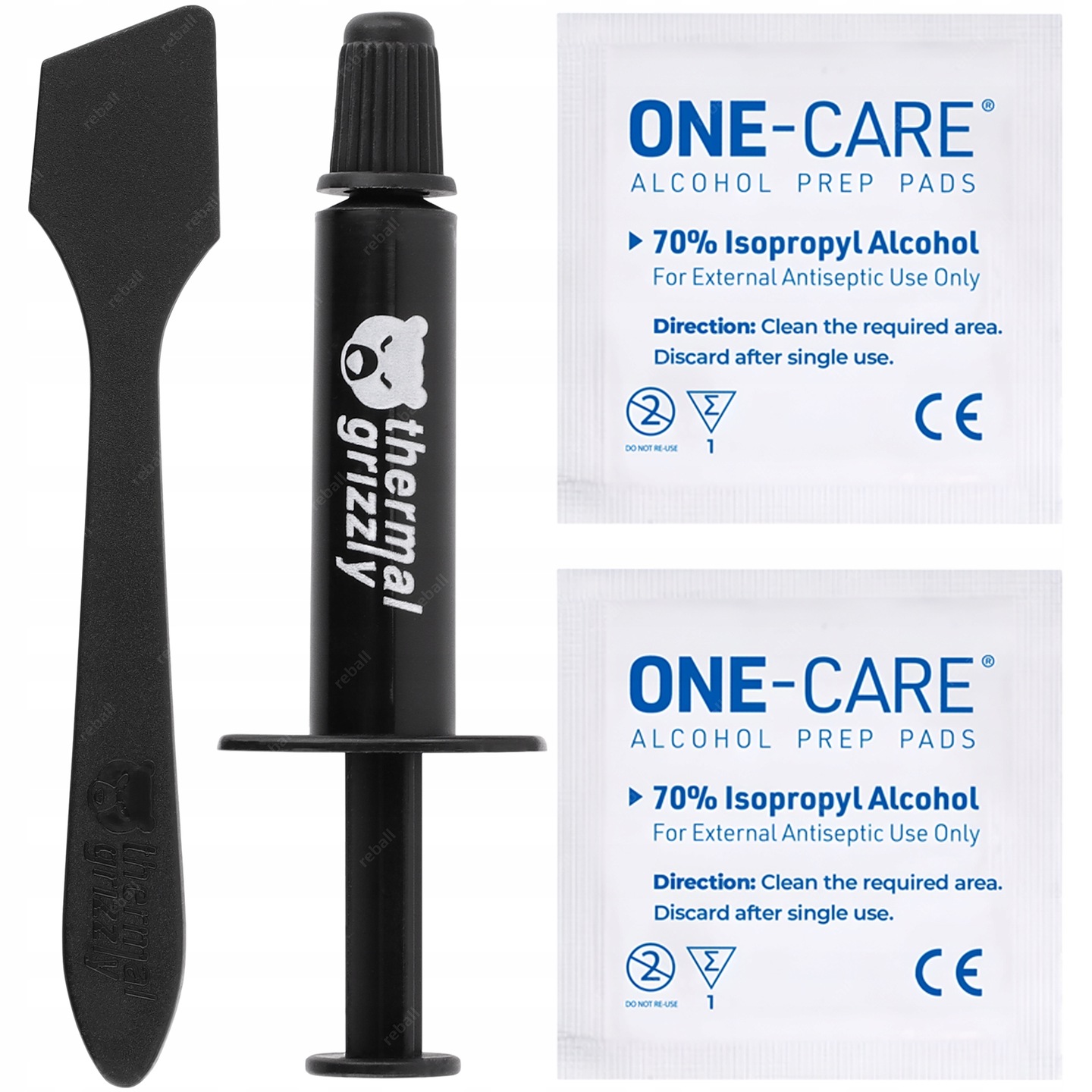

❇️ Pasta termoprzewodząca 1g

Pasta termoprzewodząca stosowana w elektronice, w miejscach styku elementów silnie nagrzewających się z elementami odprowadzającymi ciepło.

❇️ Parametry techniczne

• ⚙️ Waga: 1 g
• ⚙️ Przewodność cieplna: 12,5 W/m-K
• ⚙️ Rezystancja termiczna: <0,0032 C/W
• ⚙️ Ciężar właściwy: 3,7 g/cm³
• ⚙️ Wydajność: ~16 cm²
• ⚙️ Lepkość: 130-170 pas
• ⚙️ Zakres pracy: od -250 do 350C
• ⚙️ Kolor: Szary
• ⚙️ Nie przewodzi prądu elektrycznego
