REGULATOR TEMPERATURY STEROWNIK REX-C100V+ CZUJNIK PT100 M6+ PRZEKAŹNIK 25A

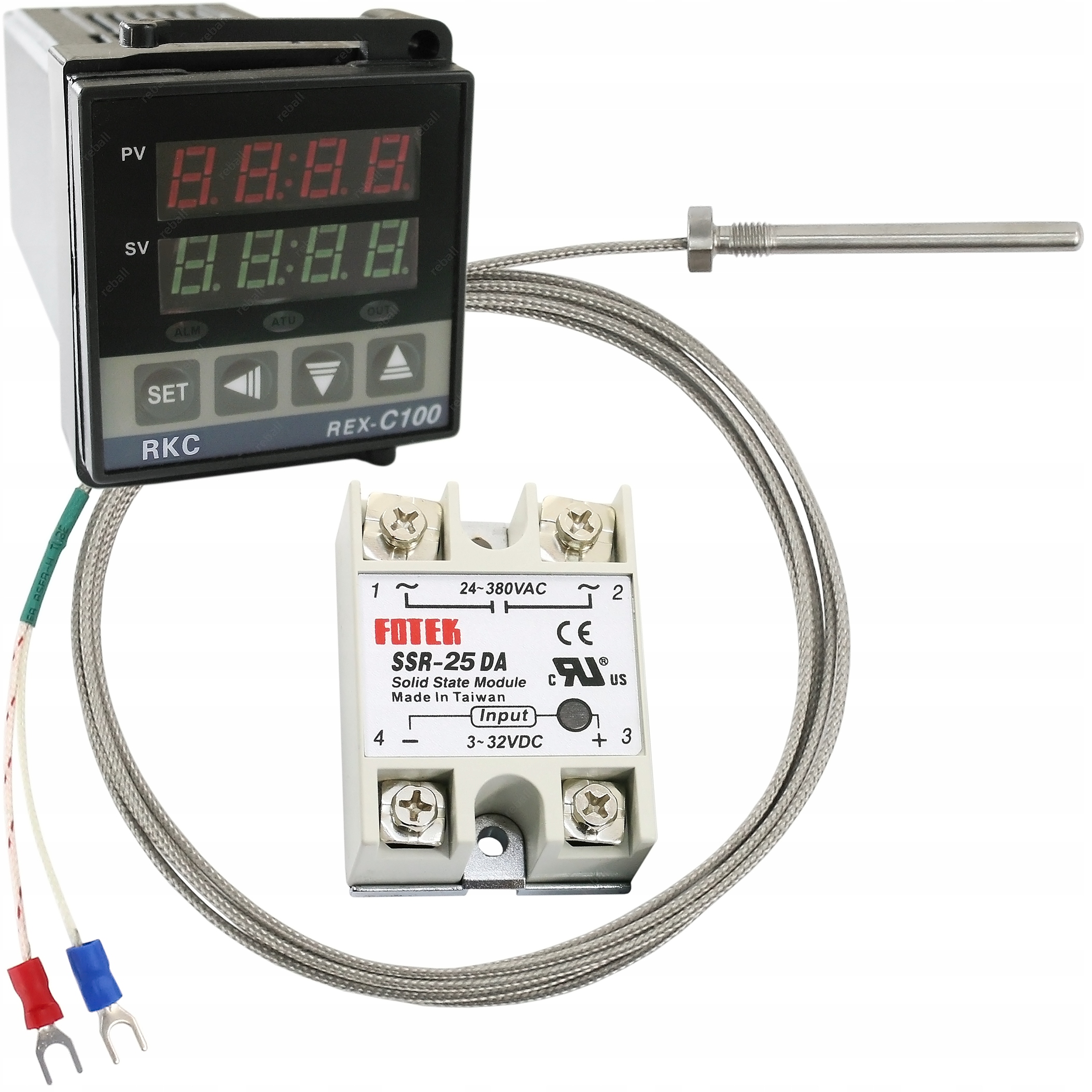

ZESTAW REX C100 + PT100 + SSR 25A

Idealny zestaw do zastosowania w przemyśle służący do regulowania temperatury.

W skład zestawu wchodzą:

• sterownik temperatury RKC REX-C100 - 1 sztuka
• czujnik temperatury z gwintem M6 - 1 sztuka
• przekaźnik półprzewodnikowy SSR-25DA 25A DC-AC - 1 sztuka

Sterownik temperatury RKC REX-C100

Sterownik temperatury RKC REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie -199-1820°C.

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu K)=0000.

Parametry te zmienia się z poziomu menu.

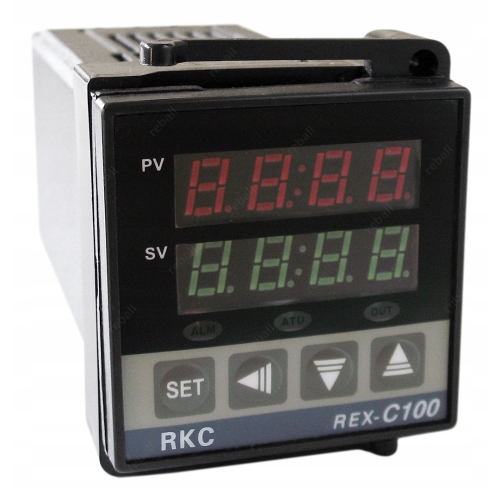

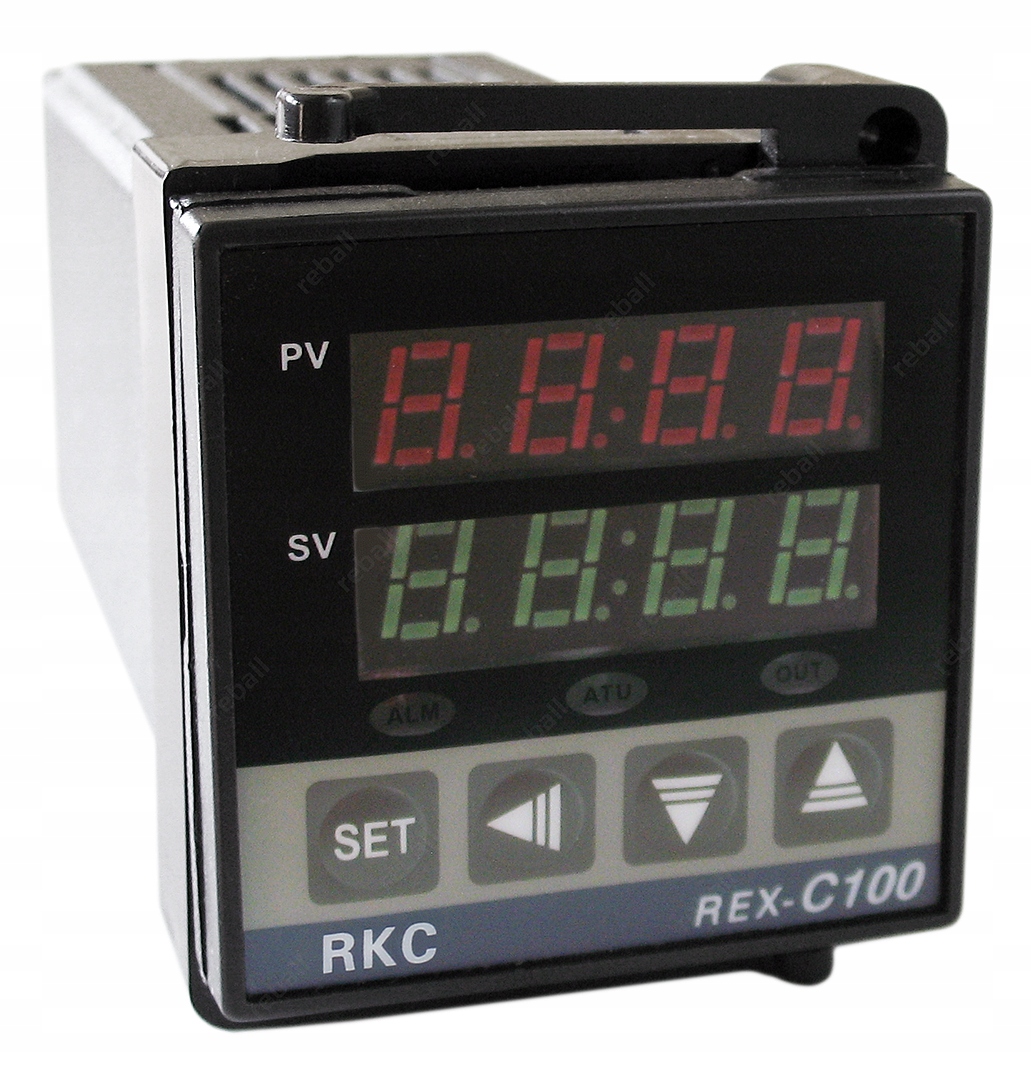

Regulator posiada 3 diody LED które sygnalizują:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry REX C100FK02-V*AN:

• Model: REX-C100FK02-V*AN
• Typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (czujniki dostępne w naszej ofercie)
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5s
• Wyjście SSR: 12V DC - tylko na przekaźniki typu SSR (dostępne w naszej ofercie)
• Wyjście alarmowe: tak
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: -199,9 - 1820°C (w zależności od typu podłączonej termopary)
• Temperatura pracy: 0–50°C
• Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV).
• Zasilanie: AC 220-230V
• Wymiar zewnętrzny: 48x48x100mm
• Wymiar montażowy: 45x45 (głębokość 100mm)

Ilość: 1 sztuka

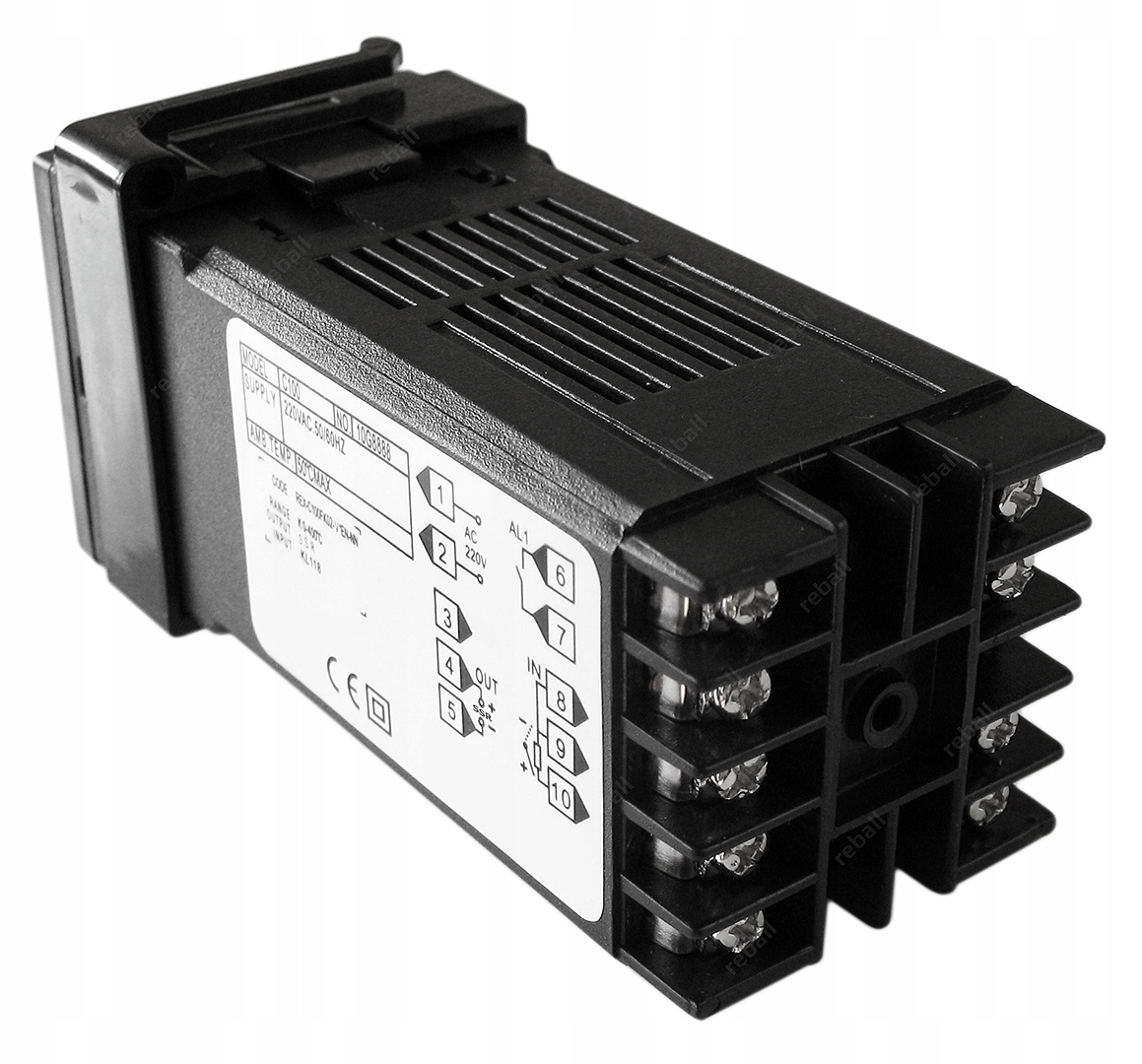

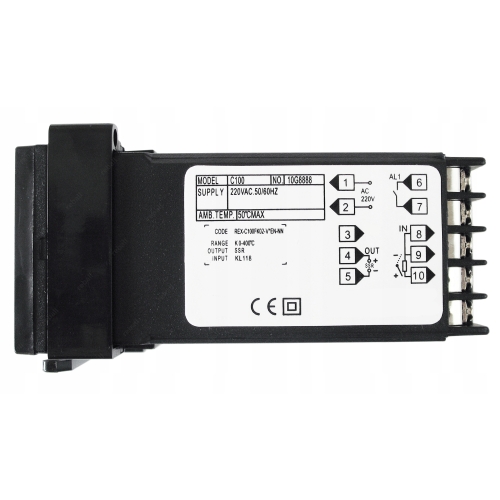

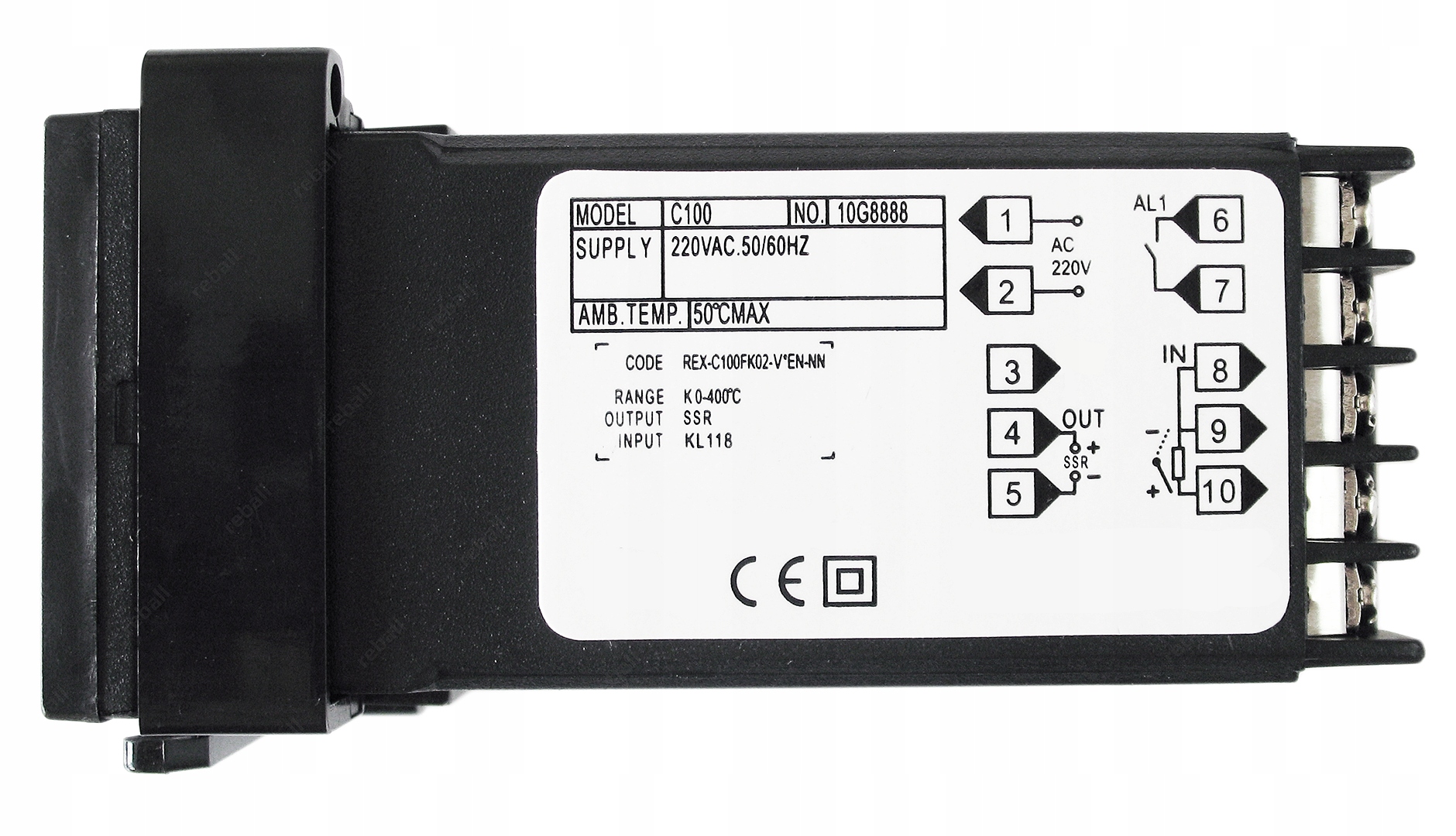

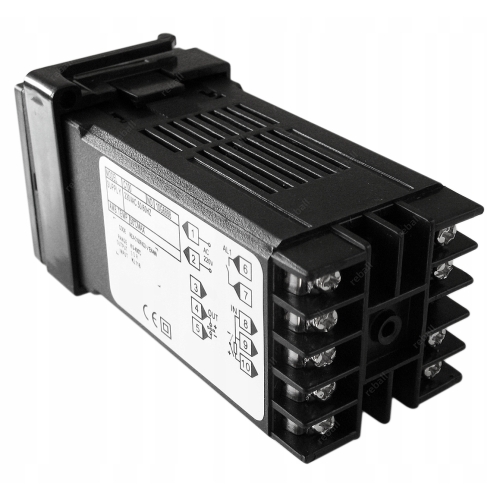

Szybkie podłączenie REX C100FK02-V*AN:

• 1, 2 - zasilanie AC 220-230V
• 9(-), 10(+) - termopara (czujnik temperatury)
• 4(+), 5(-) - wyjście bezpośrednio na przekaźnik SSR typu DC-AC, DC-DC.

Szczegółowe informacje techniczne i ustawienia dostarczamy w angielskiej i polskiej instrukcji obsługi.

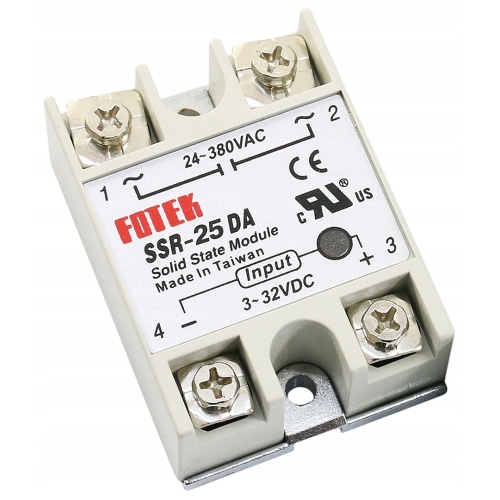

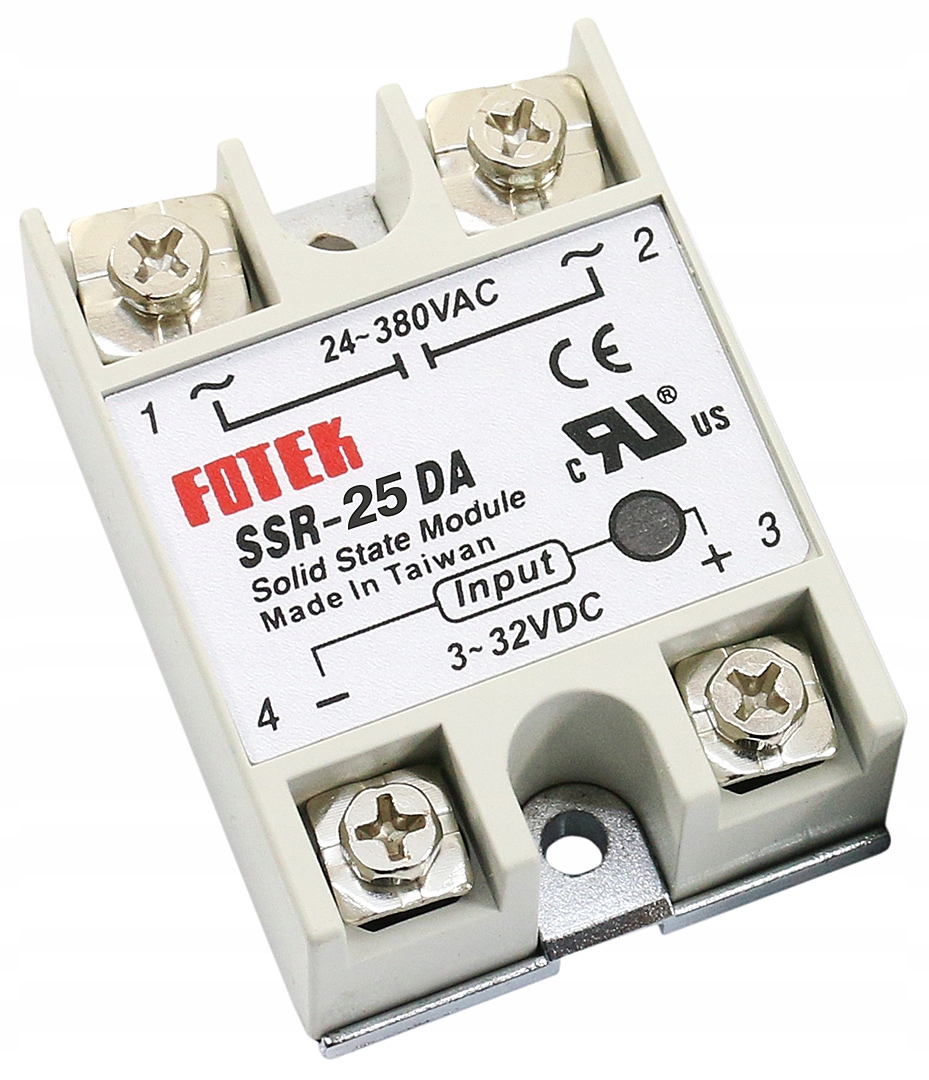

Przekaźnik półprzewodnikowy

FOTEK SSR-25DA 25A DC-AC

Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.

Przekaźniki półprzewodnikowe FOTEK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.

O pracy przekaźnika informuje dioda LED.

Mocowanie do płyty montażowej na śruby.

Dane techniczne:

• napięcie pracy (wyjście): 24-380VAC
• izolacja (wyjście): fotoelektryczna
• maksymalny prąd przełączania (wyjście): 25A
• napięcie sterujące (wejście): 3-32VDC
• prąd wejściowy (wejście): 4,5-20mA
• czas reakcji (wejście): < 10ms
• temperatura pracy: -30 do +80°C
• wymiary: 62mm x 45mm x 23mm
• dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
• szybka ochronna: opcjonalnie dostępna na pozostałych aukcjach

Ilość: 1 sztuka

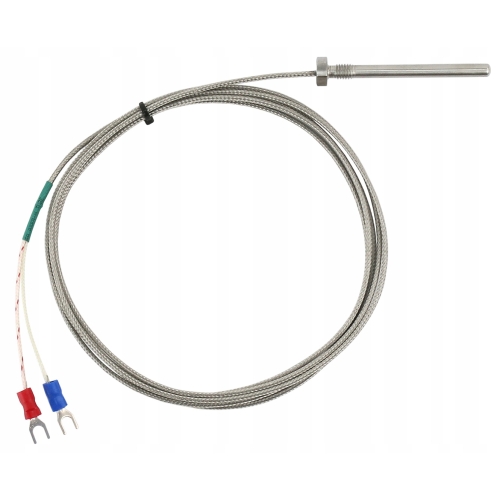

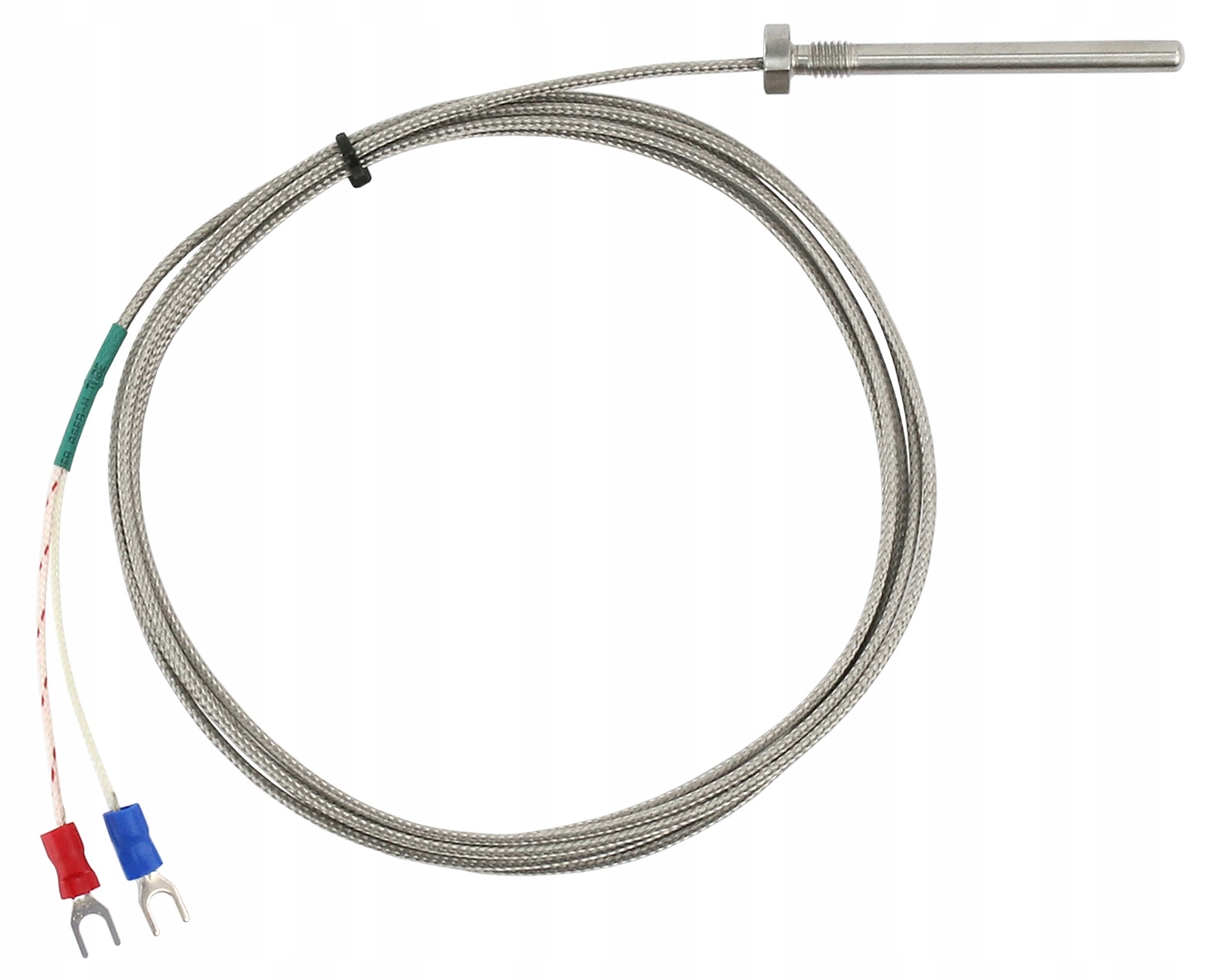

Czujnik temperatury typu PT100 z gwintem M6 (-50°C - 450°C)

Czujnik temperatury typu PT100 umieszczony wewnątrz osłony ze stali nierdzewnej z gwintem M6 z przewodem o długości 2,0m.

Czujniki tego typu stosowane bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne.

Parametry techniczne:

1. Typ czujnika: PT100
2. Zakres pomiarowy: -50 .. 450°C
3. Osłona: stal nierdzewna
4. Mocowanie do przewodu:  osłona klejona
5. Średnica osłony: 5mm
6. Długość osłony: 50mm
7. Gwint: M6
8. Długość przewodu: 2,0m
9. Izolacja przewodu: włókno szklane w oplocie stalowym - odporność na temp. do 400°C
10. Połączenie: konektory (czerwony +, niebieski -)

Ilość: 1 sztuka
