Mikroprocesorowy moduł przekaźnika czasowego JZumożliwia pracę w 32 trybach, różniących się sposobem wyzwalania oraz sposobem odliczania czasu.

Specyfikacja:

• napięcie zasilana: 12V DC
• napięcie wyzwalacza (triggera): 4V - 24 V DC
• zakres czasu: 0,01s-999min
• pobór prądu: 20mA/50mA
• praca w przedziale temperatury: -40-85C
• wymiary: 6,2x3,8x1,7cm
• przekaźnik 10A/250VAC

Zaletą układu jest zapamiętywanie ustawień po odłączeniu zasilania, dzięki czemu użytkownik może być spokojny gdy zabraknie zasilania w sieci, a moduł zacznie normalną ustawioną pracę po otrzymaniu zasilania.

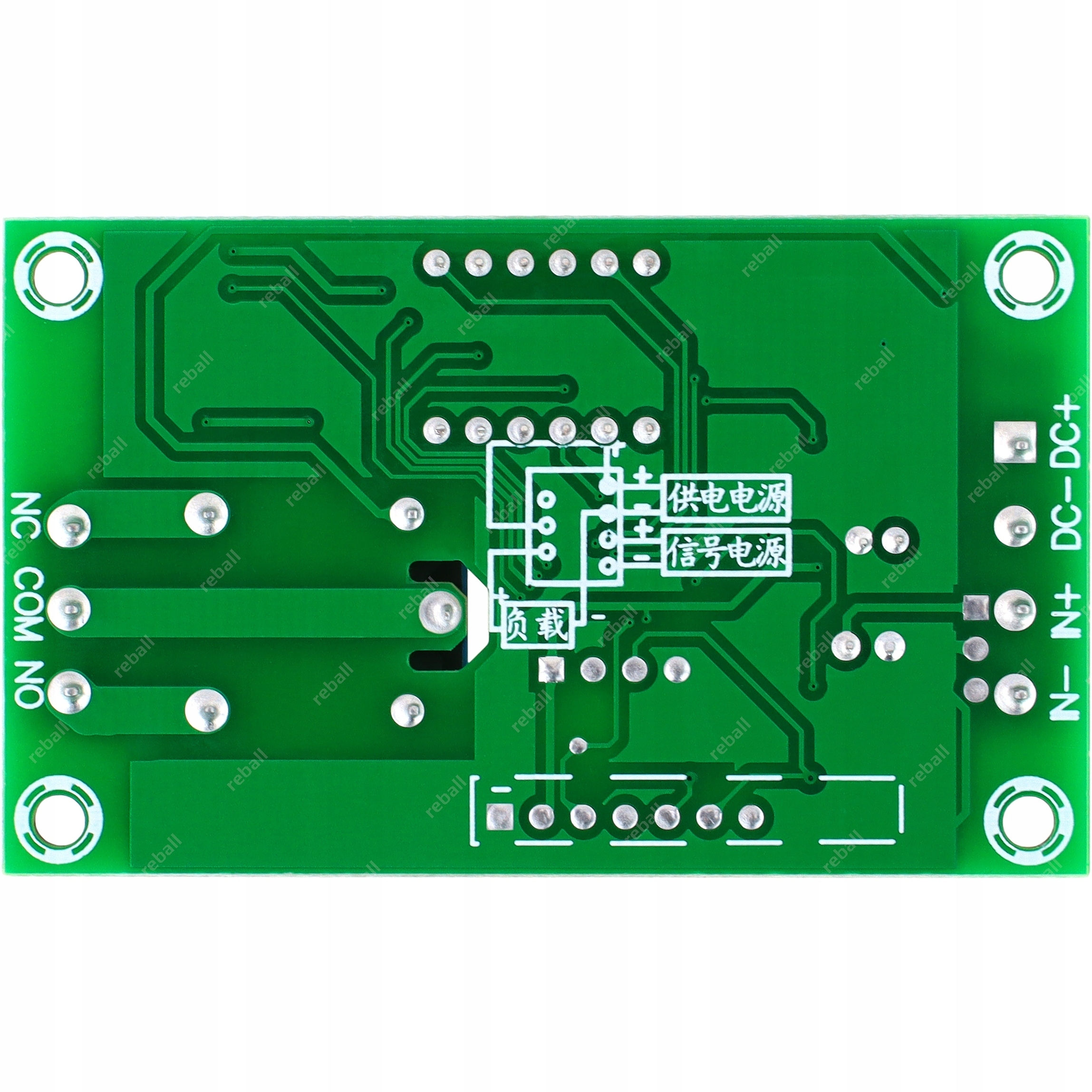

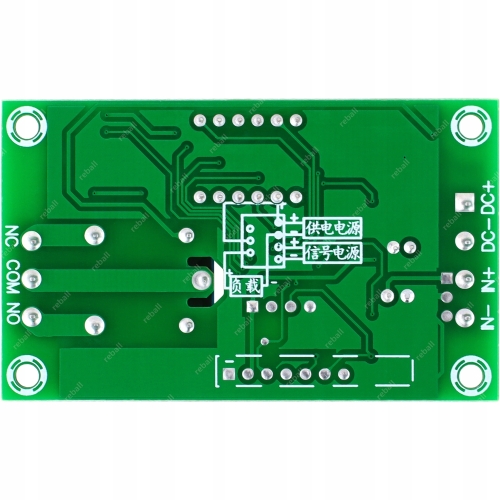

Masa TRIGGERA w celu uniknięcia zakłóceń na wejściu sterującym nie jest wspólna z masą zasilania, można to zmienić zwierając zworkę oznaczoną GND_T - GND.

Konfiguracja:

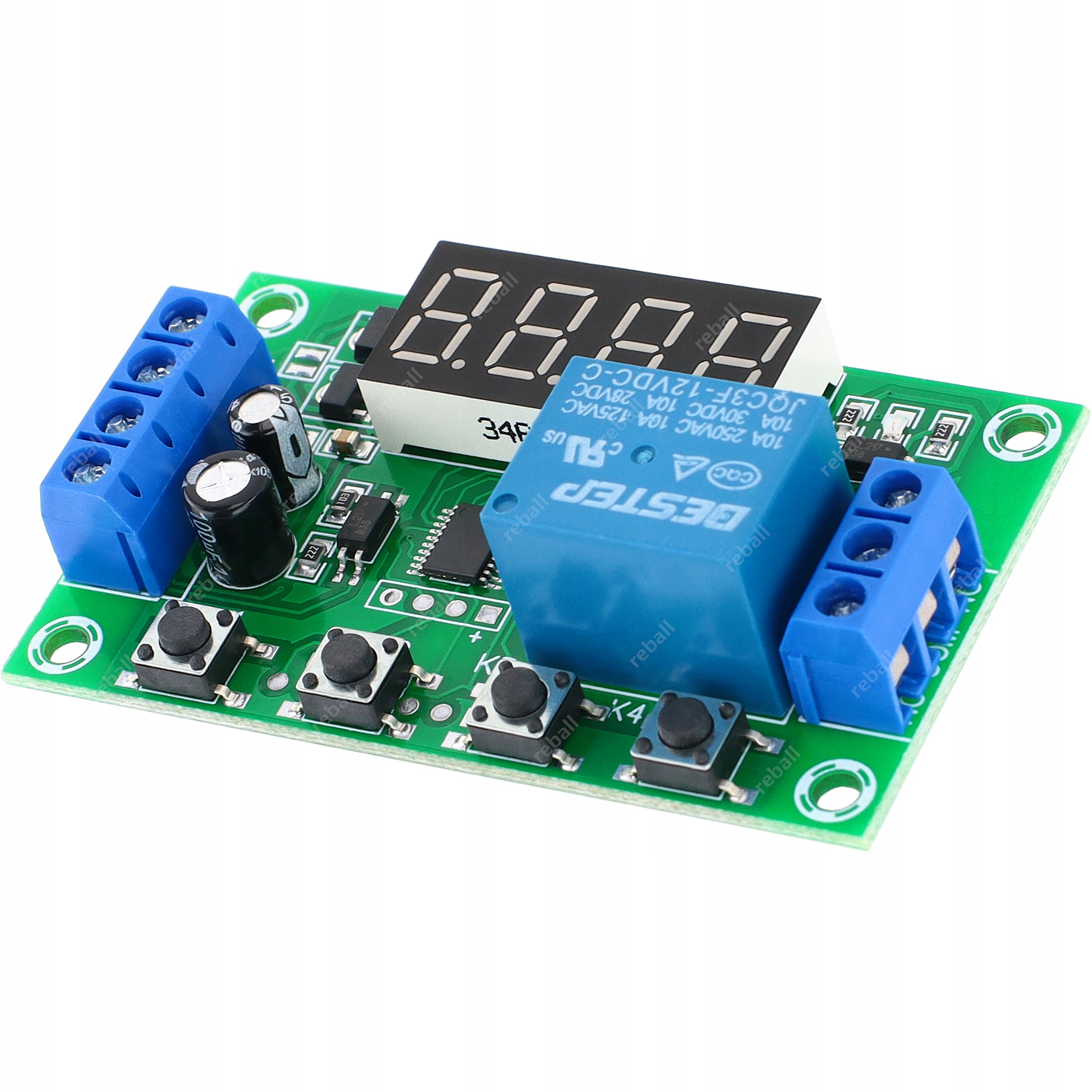

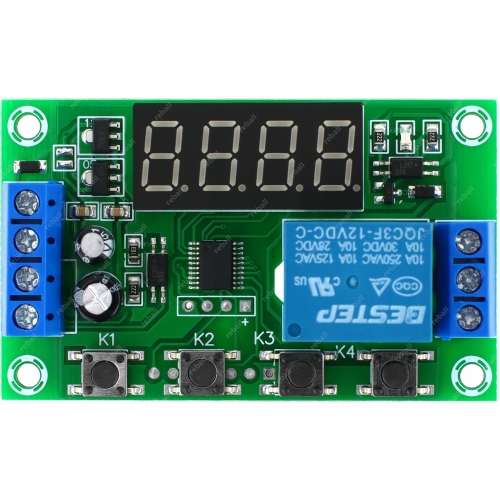

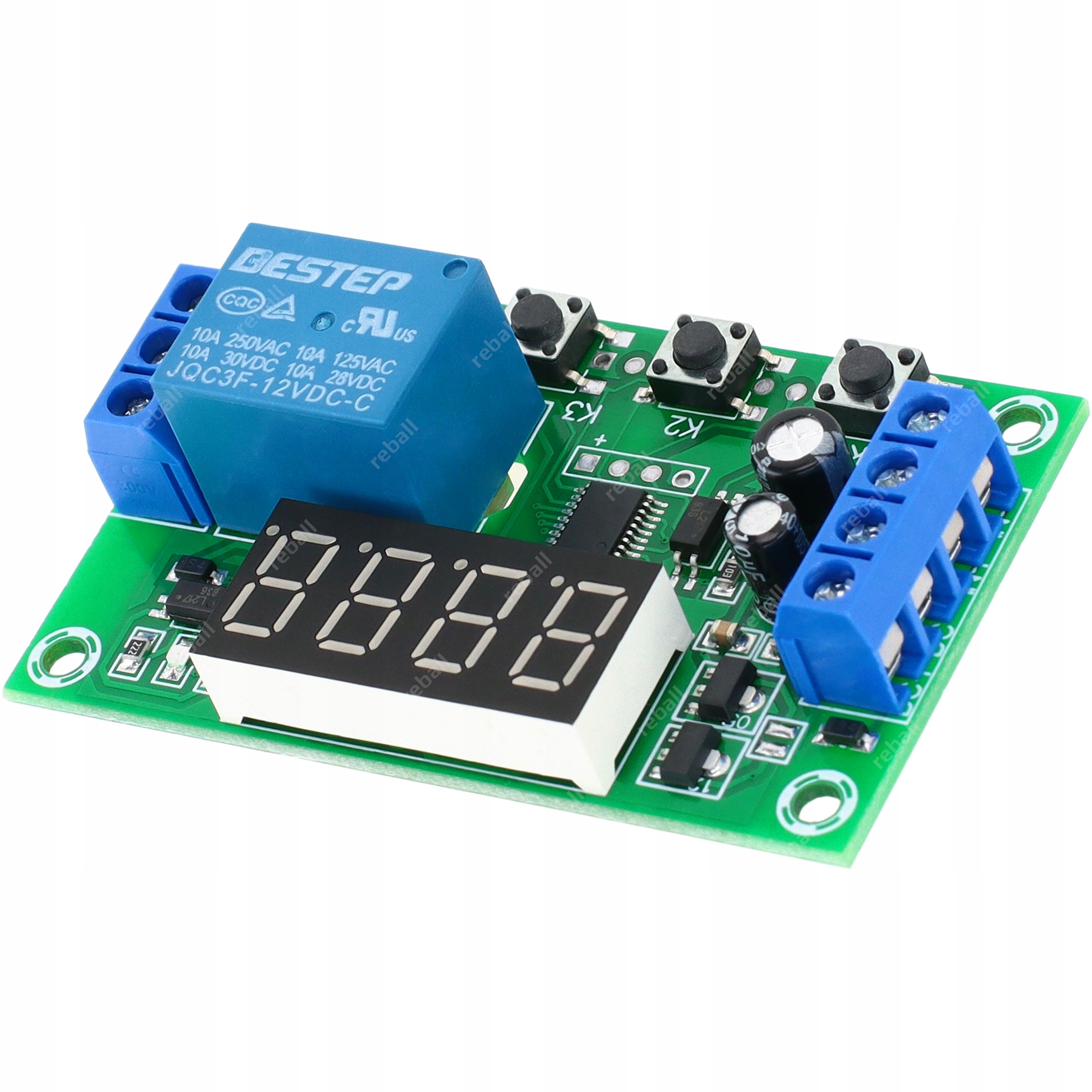

Po podaniu zasilania i odczekania chwili wciskamy przycisk K1 na ok. 4 sec. po czym wyświetla się numer obecnie pracującego trybu, w formacie P – X Y gdzie X i Y oznaczają numery trybów pracy. Przycisk K2 - zmienia pozycji X w zakresie od 1 do 4. Przycisk K3 zmiana pozycji Y w zakresie od 1 do 8.

Następnie zależnie od wybranego trybu  ponownie przyciskiem K1 ustawiamy kolejne parametry A, b, C gdzie:

• A - czas załączenia przekaźnika,
• b - czas rozłączenia przekaźnika,
• C - ilość powtórzeń cyklu,

Przyciskiem K4 przesuwamy przecinek (kropkę)  dzięki czemu można ustawić tak szerokie zakresy. Przyciskiem K2 zwiększamy ustawianą wartość przyciskiem K3 zmniejszamy wartość. Dłuższe przytrzymanie przycisków pozwala na szybką zmianę wartości ustawień.

Jeżeli przecinek świeci się:

• za pierwszą cyfrą to ustawiany jest czas w sekundach z dokładnością setnych sekundy (0,01s)- ( X.XX ),
• jeżeli po 2 cyfrach to w sekundach z dokładnością dzięsiętych części sekundy (0,1 s) - ( XX.X ),
• jeżeli po trzeciej, czas ustawiamy w minutach  - ( XXX. ).
• bez przecinka ustawiamy czas w sekundach zakres 0-999s. ( XXX )

Tryb Uśpienia Wyświetlacza przytrzymując przycisk K4  wyłączamy wyświetlacz (układ działa) ponowne przytrzymanie K4  włącza wyświetlacz.
