ELE0000045

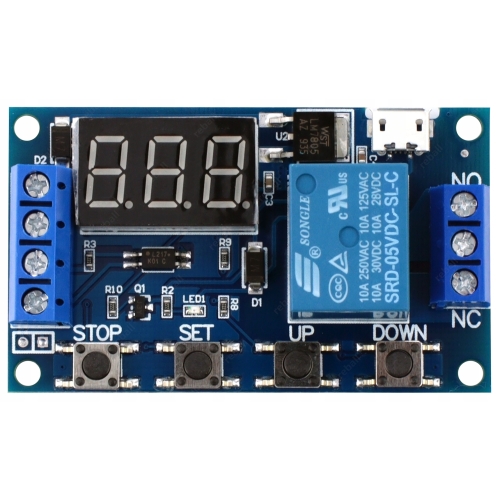

MODUŁ PRZEKAŹNIKA CZASOWEGO 0,1s-999min 10A/250VAC (2500W)

MODEL JZ/5VDC

Tryby pracy przekaźnika elektronicznego:

• ✅ P1.1: Przekaźnik jest rozłączony. Po podaniu krótkiego sygnału (napięcia) na wejście „Trigger”, przekaźnik zostaje załączony na czas ustawiony parametrem- OP. Po tym czasie przekaźnik zostaje rozłączony. Ponowne załączenie następuje przy kolejnym podaniu sygnału wyzwalającego.

• ✅ P1.2: Podobny do 1.1, różni się tym, iż podanie krótkiego sygnału wyzwalającego „Trigger” w trakcie działania przekaźnika ustawia czas OP do wartości początkowej (przedłuża czas działania przekaźnika).

• ✅ P1.3: Podobny do 1.1 różni się tym, iż podanie sygnału wyzwalającego w trakcie działania przekaźnika, natychmiast rozłącza przekaźnik.
• ✅ P2.1: Opóźnione załączanie przekaźnika. Załączenie przekaźnika następuje po podaniu sygnału na wejście Trigger, po czasie ustawionym parametrem - CL na czas określony parametrem - OP . Po tym czasie przekaźnik zostaje rozłączony.
• ✅ P3.1: Praca cykliczna. Przekaźnik jest rozłączony. Po wyzwoleniu sygnałem Trigger, przekaźnik zostaje załączony na czas - OP. Po tym czasie zostanie rozłączony na czas - CL. Proces zostanie powtórzony określoną ilość razy ustawioną parametrem- LOP. Jeżeli parametr LOP będzie ustawiony na wartość „---”, program będzie wykonywany w nieskończoność. Podanie sygnału wyzwalającego TRIGGER w trakcie pracy przekaźnika, natychmiast zatrzymuje działanie trybu.
• ✅ P3.2: Praca cykliczna układu wyzwalana po podaniu napięcia zasilającego. Po uruchomieniu modułu, przekaźnik zostanie załączony na czas określony parametrem- OP, po czym zostanie rozłączony na czas - CL. Program zostanie powtórzony określoną ilość razy ustawioną parametrem- LOP. Jeżeli parametr LOP będzie ustawiony na wartość „---” program będzie wykonywany w nieskończoność. Wejście wyzwalające TRIGGER w tym trybie jest nieaktywne!
• ✅ P-4: Przekaźnik jest rozłączony. Przekaźnik załączy się po podaniu sygnału wyzwalającego TRIGGER i pozostaje w tym stanie cały czas podczas trwania sygnału na wejściu TRIGGER. Rozłączenie przekaźnika nastąpi po określonym czasie - OP, od momentu zaniknięcia sygnału wyzwolenia.

UWAGA!   P3.2    wymagają     wcześniejszego podłączenia zasilania do układu.

Dodatkowe funkcje:

• ✅ Tryb Uśpienia Wyświetlacza - jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz wyłączy się.
• ✅ Włącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez  ~3 sekundy przycisk STOP - na wyświetlaczu pojawi się napis C - P
• ✅ Wyłącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez ~3 sekundy przycisk STOP - na wyświetlaczu pojawi się napis 0 – d
• ✅ Włączenie /wyłączenie przekaźnika:  Wciskając przycisk Stop wyłączamy przekaźnik. Na chwilę pojawia się na wyświetlaczu komunikat OFF, tryb zaprogramowany wcześniej jest realizowany, wyświetlacz pokazuje aktualny stan realizacji trybu. Ponowne wciśnięcie przycisku Stop załącza przekaźnik. Na wyświetlaczu pojawia się komunikat ON. Tryb pracy realizowany jest automatycznie do końca.

Przykład: F1 Tryb  1.1- po załączeniu zasilania przekaźnik jest wyłączony i załącza się na czas OP po podaniu sygnału TRIGGER. F2 tryb 1.1 po załączeniu zasilania przekaźnik działa i po podaniu sygnału TRIGGER zostaje rozłączony na czas ustawiony parametrem OP.

Instrukcję montażu znajdziesz w załącznikach. Na tym portalu umieszczanie zdjęć z opisem produktu jest niezgodne z Regulaminem!
