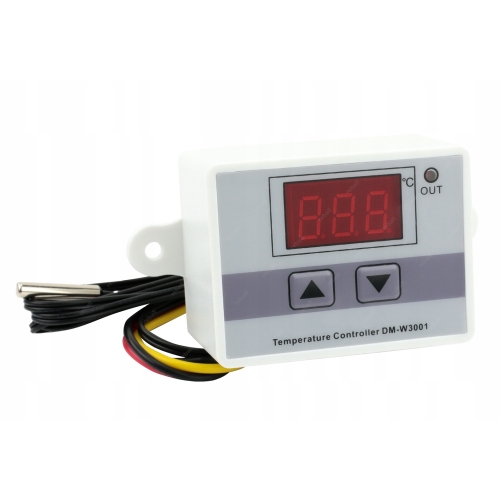

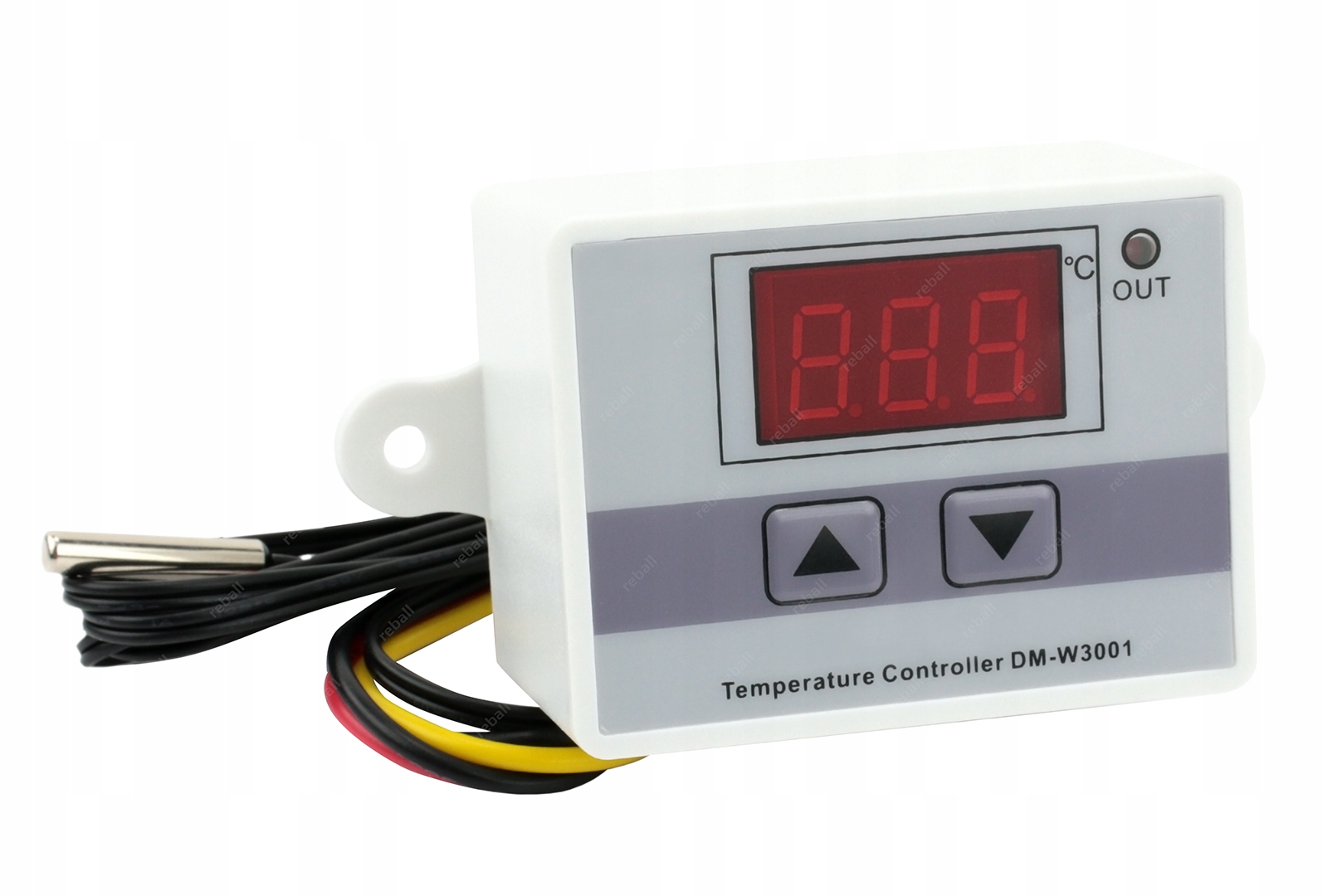

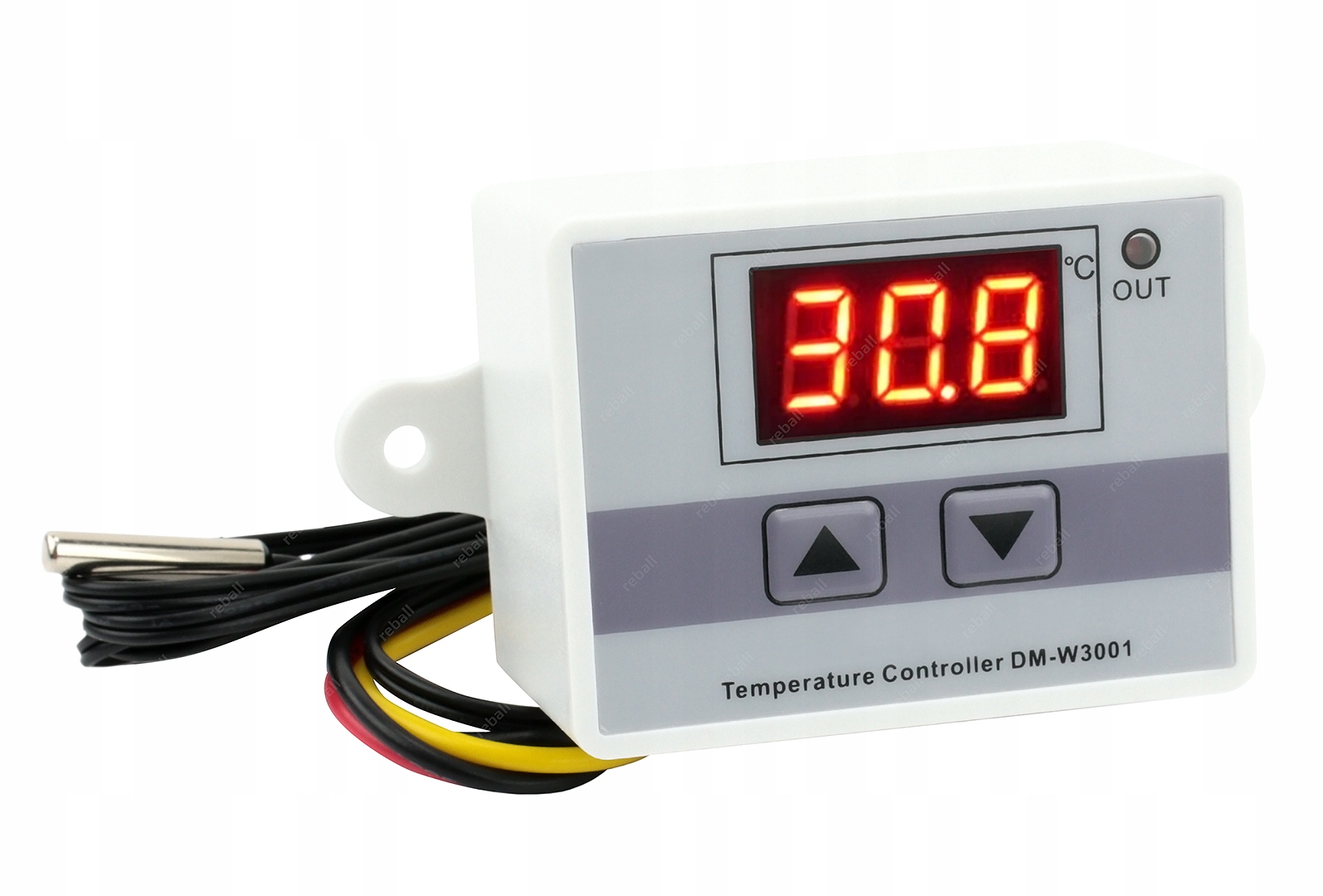

Termostat, regulator temperatury XM-W3001 może być zamontowany na dowolnej powierzchni np. ścianie, obudowie.

Sterownik może realizować funkcję:

• grzania (T1<T2)
• chłodzenia (T1>T2)

w zakresie od -50°C do 110°C.

Zadaniem regulatora jest utrzymanie temperatury na poziomie zadanej wartości poprzez badanie jej czujnikiem temperatury NTC10K który znajduje się w zestawie.

Urządzenie można wykorzystać w wielu aplikacjach, w których zachodzi potrzeba kontrolowania i regulacji temperatury np.:

• pompy C.O.
• pompy cyrkulacyjne
• grzejniki
• maty grzewcze
• grzałki
• akwarium
• grzejniki itp.

Ustawienie i obsługa regulatora:

Temperatura "T1" - przytrzymaj przycisk "góra" przez 2 sekundy. Wyświetlacz zacznie migać, ustaw za pomocą przycisków zadaną temperaturę.

Temperatura "T2" - Przytrzymaj przycisk "dół" przez 2 sekundy. Wyświetlacz zacznie migać, ustaw za pomocą przycisków zadaną temperaturę.

Automatyczny powrót i zapisanie ustawionej temperatury nastąpi po bezczynności przez 3 sek.

Tryb grzania (T1<T2) - przekaźnik włącza się poniżej temperatury T1, a wyłącza gdy osiągnie temperaturę T2.

Tryb chłodzenia (T1>T2) - przekaźnik włącza się osiągając temperaturę T1, a wyłącza gdy spadnie do temperatury T2.

Gdy wyjście regulatora jest aktywne, zapalona jest dioda (OUT).

Regulator zasilany jest napięciem 230VAC i na jego wyjściu także pojawia się napięcie 230V AC.

Po wyłączeniu zasilania regulator pamięta ustawione parametry!

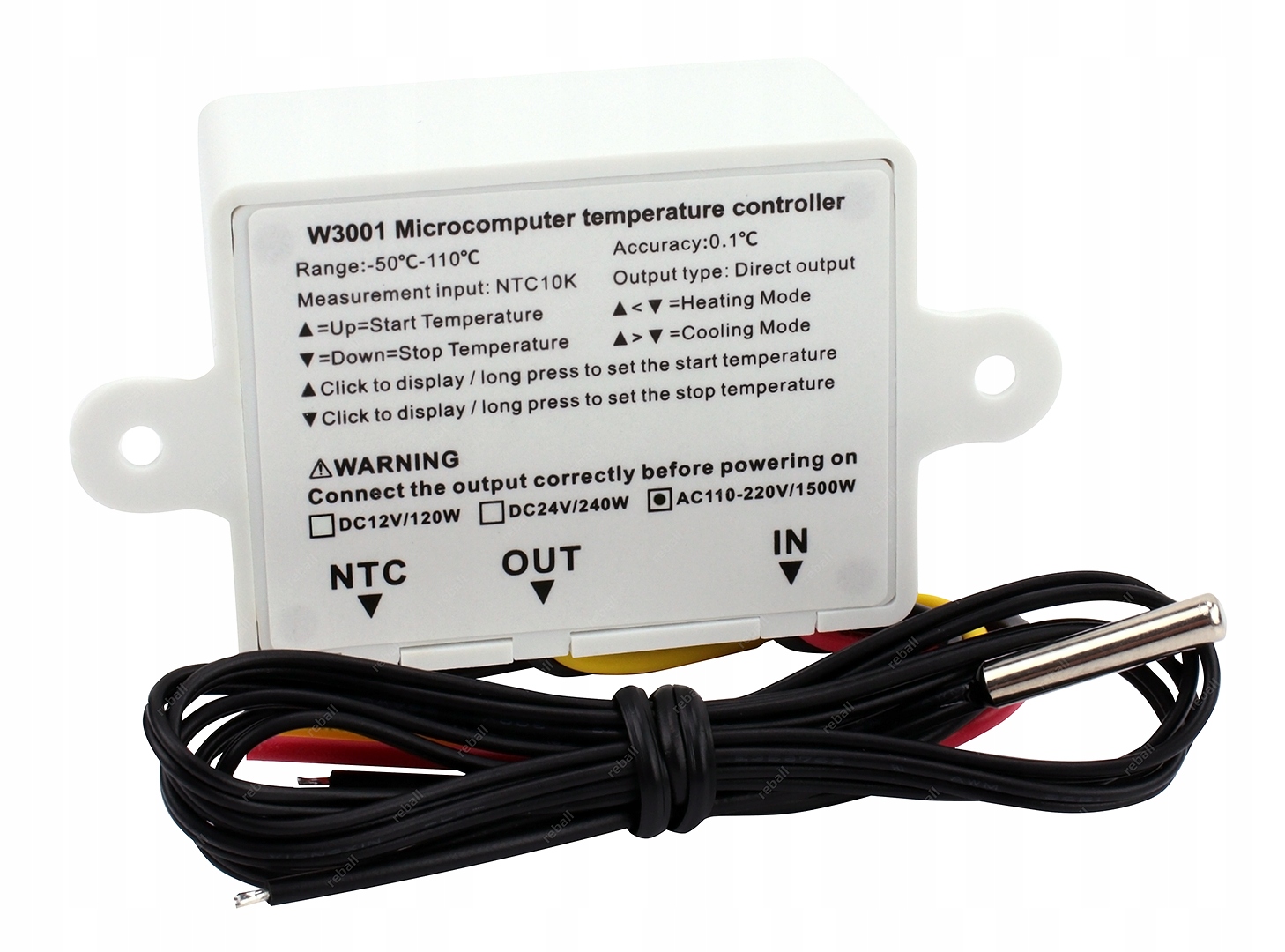

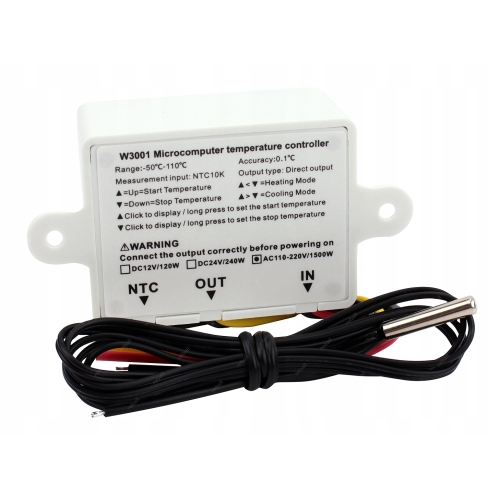

Parametry regulator XM-W3001:

• Model: XH-3001/DM-3001
• Zasilanie: AC 110-230V
• Obciążalność wyjścia: max. 1500W
• Zakres pomiaru temperatury: -50 - 110°C
• Czujnik temp.: wodoodporny NTC10K o dług. ok 1m
• Średnica czujnika: 4mm
• Długość tulejki czujnika: 20mm
• Długość pozostałych przewodów: 10cm
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Dokładność wskazań: 0,1°C (do 99,9°C) i 1°C (powyżej 100°C)
• Wyświetlacz: czerwony LED 3 cyfrowy
• Częstotliwość odświeżania: 0,5 sek.
• Temperatura pracy: 0–50°C
• Wymiar zewnętrzny: 60x45x31mm
