❇️ REGULATOR TEMP. CH102FK02-MV*AN

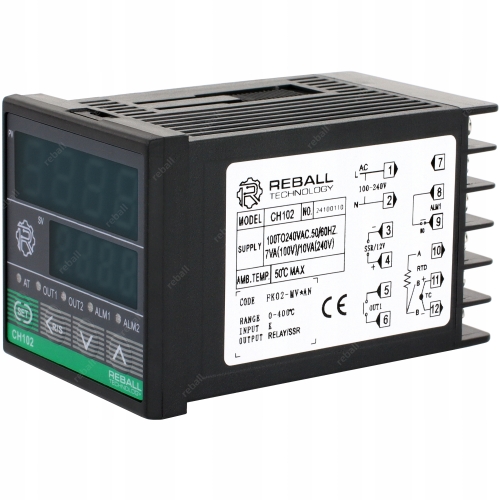

Regulator temperatury Reball Technology CH102FK02-MV*AN posiada szerokie zastosowanie w regulacji temperatury w zakresie -199,9°C .. 1800°C.

Obsługuje bardzo szeroki zakres czujników temperatury w tym popularne czujniki temperatury typu K, PT100, J oraz wiele innych.

Stosowany jest w takich urządzeniach jak:

• ✅ piece (pizza, piekarnicze itp.), chłodnie
• ✅ wędzarnie, suszarnie,
• ✅ destylarki, wytłaczarki, wtryskarki,
• ✅ zgrzewarki, maszyny pakujące,
• ✅ termoformierki,
• ✅ prasy, maszyny wulkanizacyjne,
• ✅ lakiernie, komory spalania,
• ✅ sterowanie grzałkami elektrycznymi.

oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

❇️ Zadaniem regulatora temperatury CH102 jest utrzymanie temperatury na zadanym poziomie (SV) poprzez jej badanie (PV) i kontrolę za pomocą podłączonego czujnika temperatury lub termopary typu: K, J, R, S, B, E, T, PT100, Cu50.

Szeroki wybór czujników temperatury współpracujących z tym regulatorem znajdziesz w naszej ofercie.

❇️ Regulator CH102 w zależności od podłączonego czujnik temperatury może regulować temperaturę w zakresie od -199,9 do 1800°C.

❇️ Regulator informuje o:

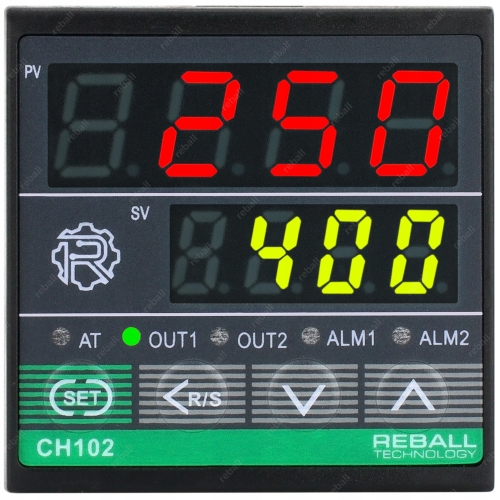

• ✅ PV - zmierzona temperatura
• ✅ SV - zadana temperatura
• ✅ AT - wyłączenie funkcji PID (autotuning),
• ✅ OUT1 - załączenie elementu wykonawczego np. grzałki.
• ✅ ALM1 - przekroczenie zadanej wartości temperatury (alarm),

❇️ Parametry regulatora

• ✅ typ czujnika temperatury (domyślnie K),
• ✅ zakres dolny i górny temperatury (domyślnie 400°C),
• ✅ rodzaj pracy: grzanie, chłodzenie,
• ✅ autostrojenie,
• ✅ histerezę oraz proporcjonalność,
• ✅ czas całkowania oraz różniczkowania,
• ✅ zakres pracy oraz cykl pracy,
• ✅ liczbę miejsc po przecinku,
• ✅ oraz wielu innych.

❇️ Fabryczne ustawienia regulatora

• ➡️ SLH (temp maksymalna) = 400°C
• ➡️ SL1 (typu czujnika K) = 0000.

Parametry te można szybko i prosto zmienić w menu regulatora.

❇️ Parametry CH102FK02-MV*AN

• Model: CH102FK02-MV*AN
• Typ czujnika temperatury: K, J, R, S, B, E, T, PT100, Cu50
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5sek
• Wyjście SSR (3,4):  12VDC (możliwość sterowania odbiornikami do 40kW za pomocą przekaźników SSR które znajdziesz w naszej ofercie - czytaj niżej)
• Wyjście przekaźnikowe (5,6): 10A/2300W
• Wyjście alarmowe AL1: tak 230VAC/3A
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: -199,9 - 1800°C (w zależności od typu podłączonego czujnika)
• Temperatura pracy: 0–50°C

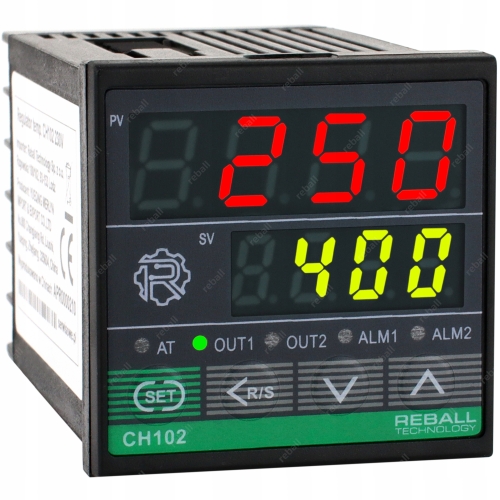

• Podwójny wyświetlacz LED: temp. zmierzona (PV), zadana (SV)
• Zasilanie: 110-240VAC

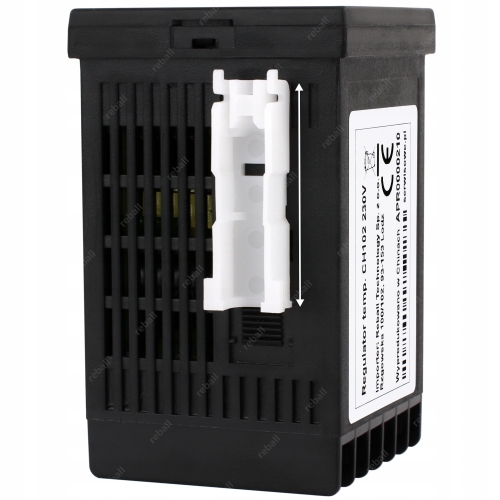

• Wymiar zewnętrzny: 48x48 (długość 70mm)
• Wymiar montażowy: 45x45 (głębokość 70mm)

❇️Przekaźniki SSR w naszej ofercie

• ➡️ FOTEK SSR-10A DC-AC - moc do 2300W
• ➡️ HOYMK 10A DC-AC - moc do 2300W
• ➡️ FOTEK SSR-25A DC-AC - moc do 5750W
• ➡️ HOYMK 25A DC-AC - moc do 5750W
• ➡️ FOTEK SSR-40A DC-AC - moc do 9200W
• ➡️ HOYMK 40A DC-AC - moc do 9200W

oraz wiele innych 1-fazowych oraz 3-fazowych sterowanych napięciowo jak i prądowo.

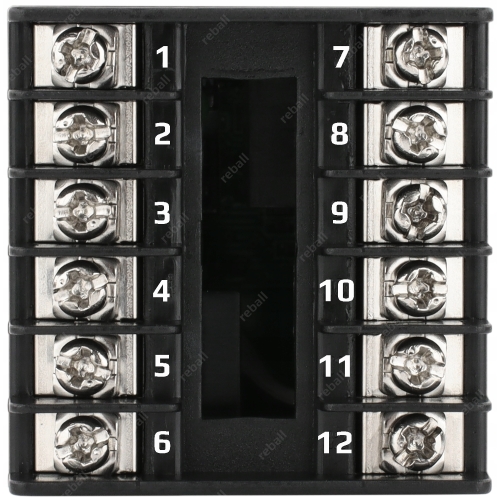

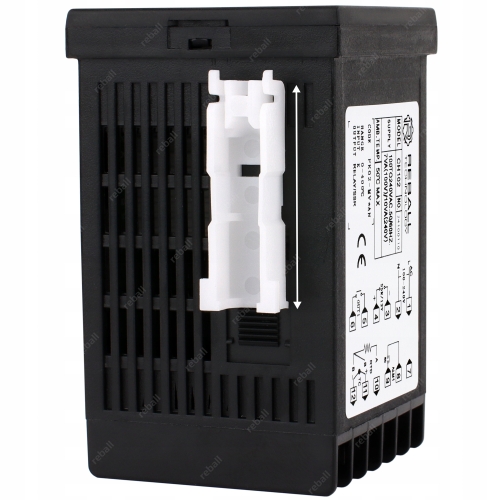

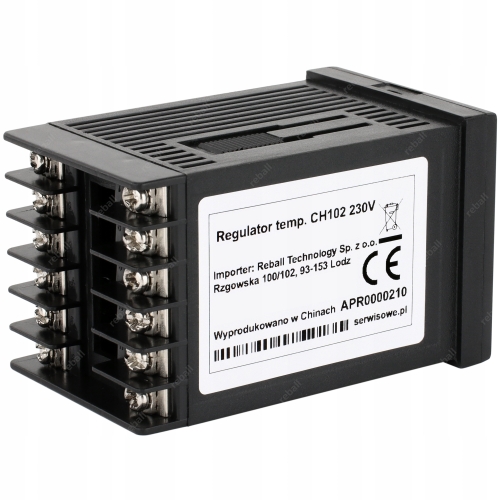

❇️ Wyjścia regulatora CH102FK02-MV*AN

• ➡️ 1, 2 - zasilanie 110-240VAC (sieciowe)
• ➡️ 3(-), 4(+) - wyjście bezpośrednio na przekaźnik SSR
• ➡️ 5, 6 - wyjście wbudowanego przekaźnika 10A/2300W
• ➡️ 7 - wolny
• ➡️ 8, 9 - wyjście alarmowe AL1 230VAC/3A
• ➡️ 10(A), 12(B) - czujnik temperatury typu PT100 (RTD)
• ➡️ 11(+), 12(-) - czujnik temperatury typu K (TC)

❇️ W przypadku wykorzystania wbudowanego przekaźnika (max 2300W) oraz regulacji temperatury do 400°C z pomocą czujników typu K urządzenie jest natychmiast gotowe do pracy.

❇️ Pamiętaj

W przypadku czujników innych niż K oraz temperatur wyższych niż 400°C należy zmienić ustawienia domyślne regulatora!

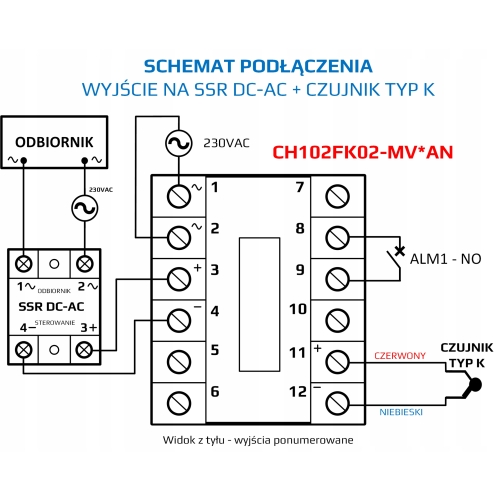

✨ Podłączenie - przekaźnik SSR ✨

Wyjście na przekaźnik SSR DC-AC sterowany napięciem bezpośrednio z regulatora 12VDC oraz podłączony czujnik typu K.

Wyjście alarmowe NO - zawsze Normalnie Otwarte.

❇️ Szeroki wybór przekaźników SSR:

✅ sterowanych napięciem stałym 3-32VDC

✅ sterowanych napięciem zmiennym 80-280VAC

✅ oraz wielu innych od 10A do 400A

znajdziesz z naszej ofercie.

✨ Podłączenie - przekaźnik 10A ✨

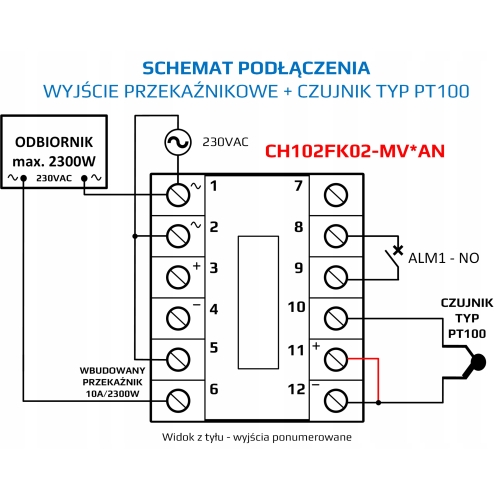

Wyjście na odbiornik poprzez wbudowany przekaźnik 10A/230V (obciążenie max. 2300W) oraz podłączony czujnik typu PT100

W tej konfiguracji pamiętaj wykonać dodatkowo zworkę na pinach 11-12 (oznaczono na czerwono).

Wyjście alarmowe NO - zawsze Normalnie Otwarte.

✨ Szczegółowe informacje techniczne oraz ustawienia znajdziesz w wydrukowanej polskiej i angielskiej instrukcji obsługi dołączonej do regulatora.
