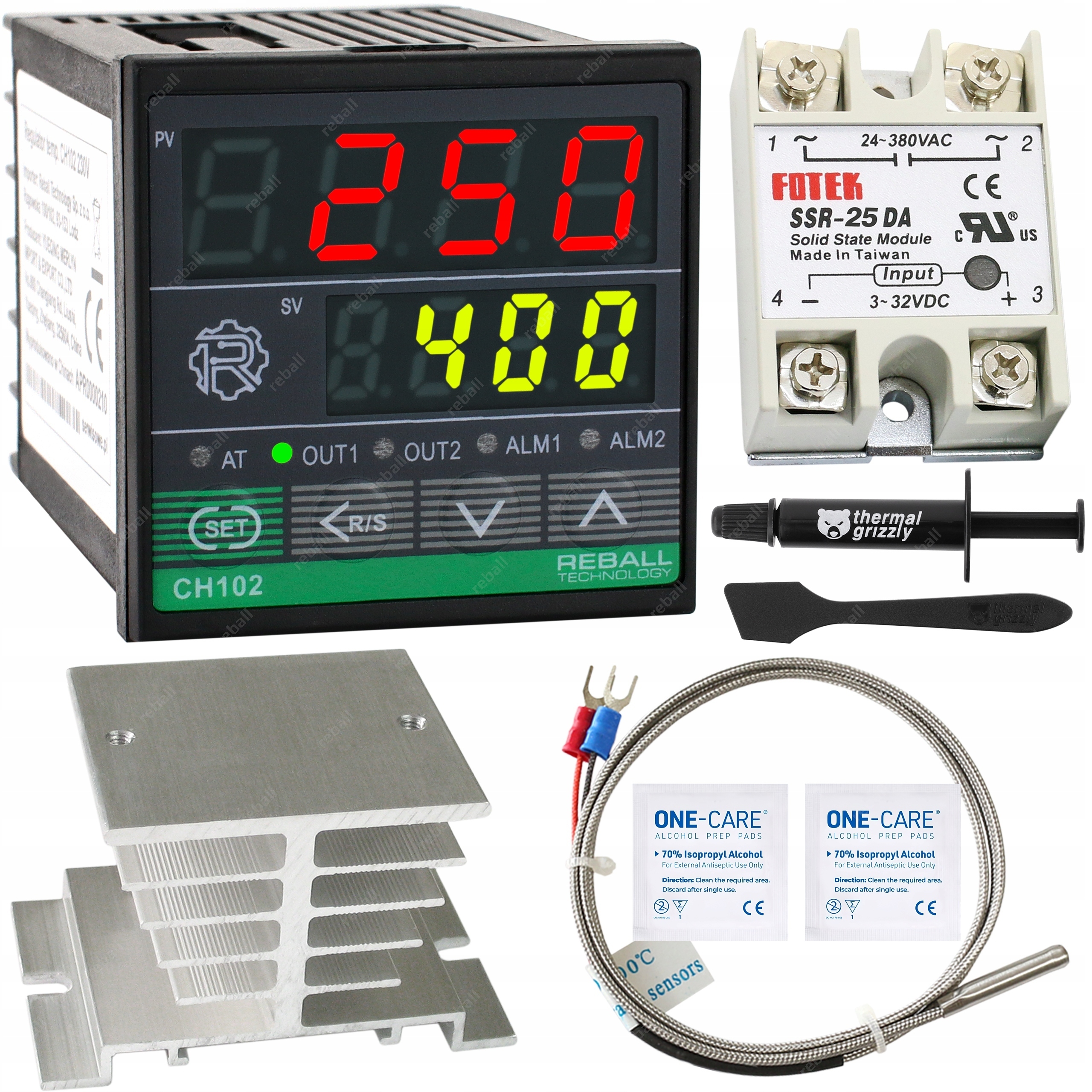

⭐ W SKŁAD ZESTAWU WCHODZĄ ⭐

✅ REGULATOR TEMPERATURY CH102FK02-MV*AN - 1szt

✅ PRZEKAŹNIK SSR FOTEK 25A DA - 1szt

✅ CZUJNIK TEMPERATURY TYP K 0-800°C - 1szt

✅ RADIATOR DO PRZEKAŻNIKA SSR - 1szt

✅ PASTA TERMOPRZEWODZCA 1g - 1szt

✅ GAZIKI NASĄCZONE ALKOHOLEM - 2szt

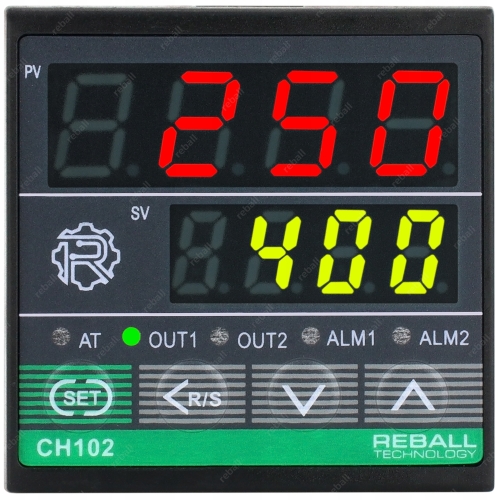

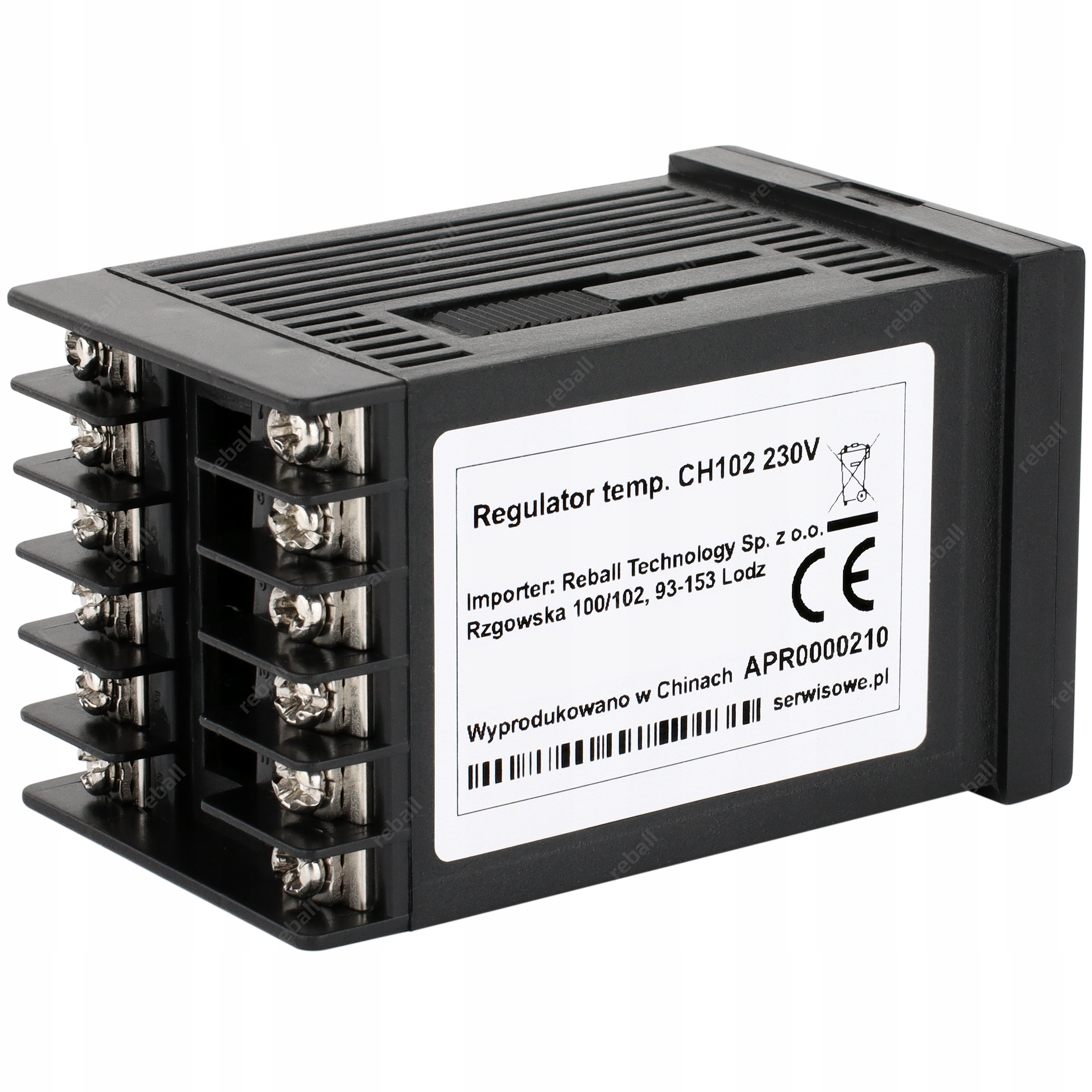

❇️ REGULATOR TEMP. CH102FK02-MV*AN

Regulator temperatury Reball Technology CH102FK02-MV*AN posiada szerokie zastosowanie w regulacji temperatury w zakresie -199,9°C .. 1800°C.

Obsługuje bardzo szeroki zakres czujników temperatury w tym popularne czujniki temperatury typu K, PT100, J oraz wiele innych.

Stosowany jest w takich urządzeniach jak:

• ✅ piece (pizza, piekarnicze itp.), chłodnie
• ✅ wędzarnie, suszarnie,
• ✅ destylarki, wytłaczarki, wtryskarki,
• ✅ zgrzewarki, maszyny pakujące,
• ✅ termoformierki,
• ✅ prasy, maszyny wulkanizacyjne,
• ✅ lakiernie, komory spalania,
• ✅ sterowanie grzałkami elektrycznymi.

oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

❇️ Zadaniem regulatora temperatury CH102 jest utrzymanie temperatury na zadanym poziomie (SV) poprzez jej badanie (PV) i kontrolę za pomocą podłączonego czujnika temperatury lub termopary typu: K, J, R, S, B, E, T, PT100, Cu50.

Szeroki wybór czujników temperatury współpracujących z tym regulatorem znajdziesz w naszej ofercie.

❇️ Regulator CH102 w zależności od podłączonego czujnik temperatury może regulować temperaturę w zakresie od -199,9 do 1800°C.

❇️ Regulator informuje o:

• ✅ PV - zmierzona temperatura
• ✅ SV - zadana temperatura
• ✅ AT - wyłączenie funkcji PID (autotuning),
• ✅ OUT1 - załączenie elementu wykonawczego np. grzałki.
• ✅ ALM1 - przekroczenie zadanej wartości temperatury (alarm),

❇️ Parametry regulatora

• ✅ typ czujnika temperatury (domyślnie K),
• ✅ zakres dolny i górny temperatury (domyślnie 400°C),
• ✅ rodzaj pracy: grzanie, chłodzenie,
• ✅ autostrojenie,
• ✅ histerezę oraz proporcjonalność,
• ✅ czas całkowania oraz różniczkowania,
• ✅ zakres pracy oraz cykl pracy,
• ✅ liczbę miejsc po przecinku,
• ✅ oraz wielu innych.

❇️ Fabryczne ustawienia regulatora

• ➡️ SLH (temp maksymalna) = 400°C
• ➡️ SL1 (typu czujnika K) = 0000.

Parametry te można szybko i prosto zmienić w menu regulatora.

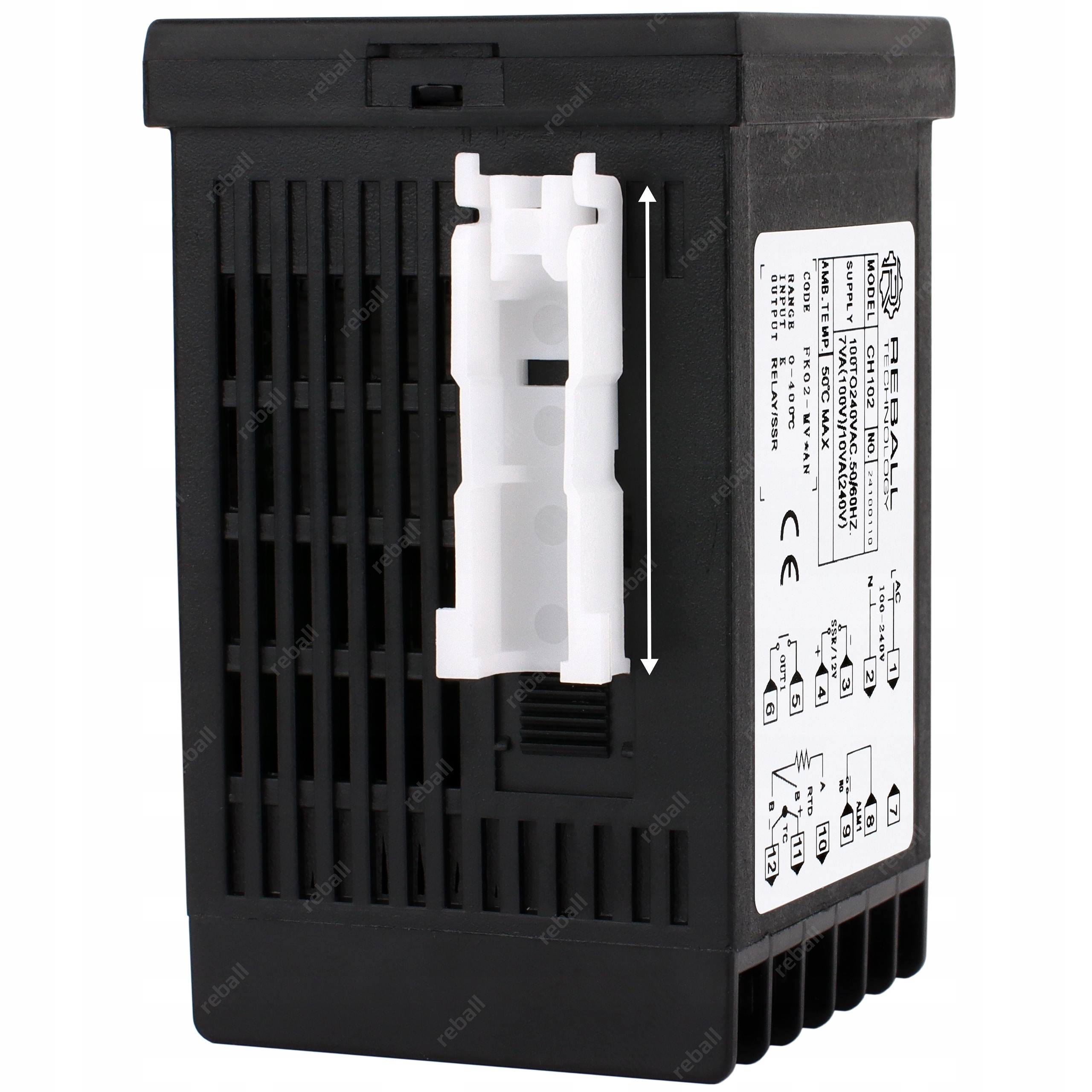

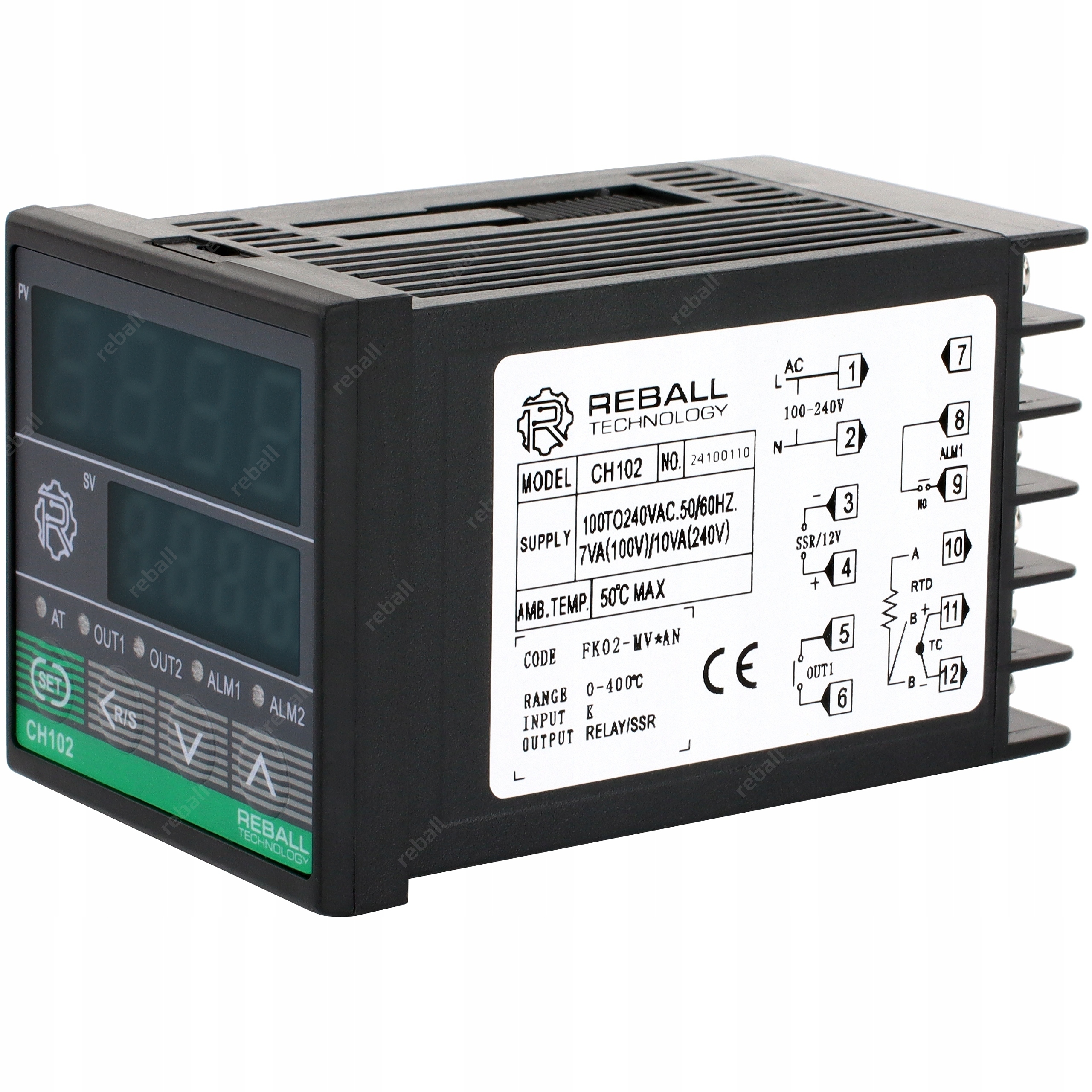

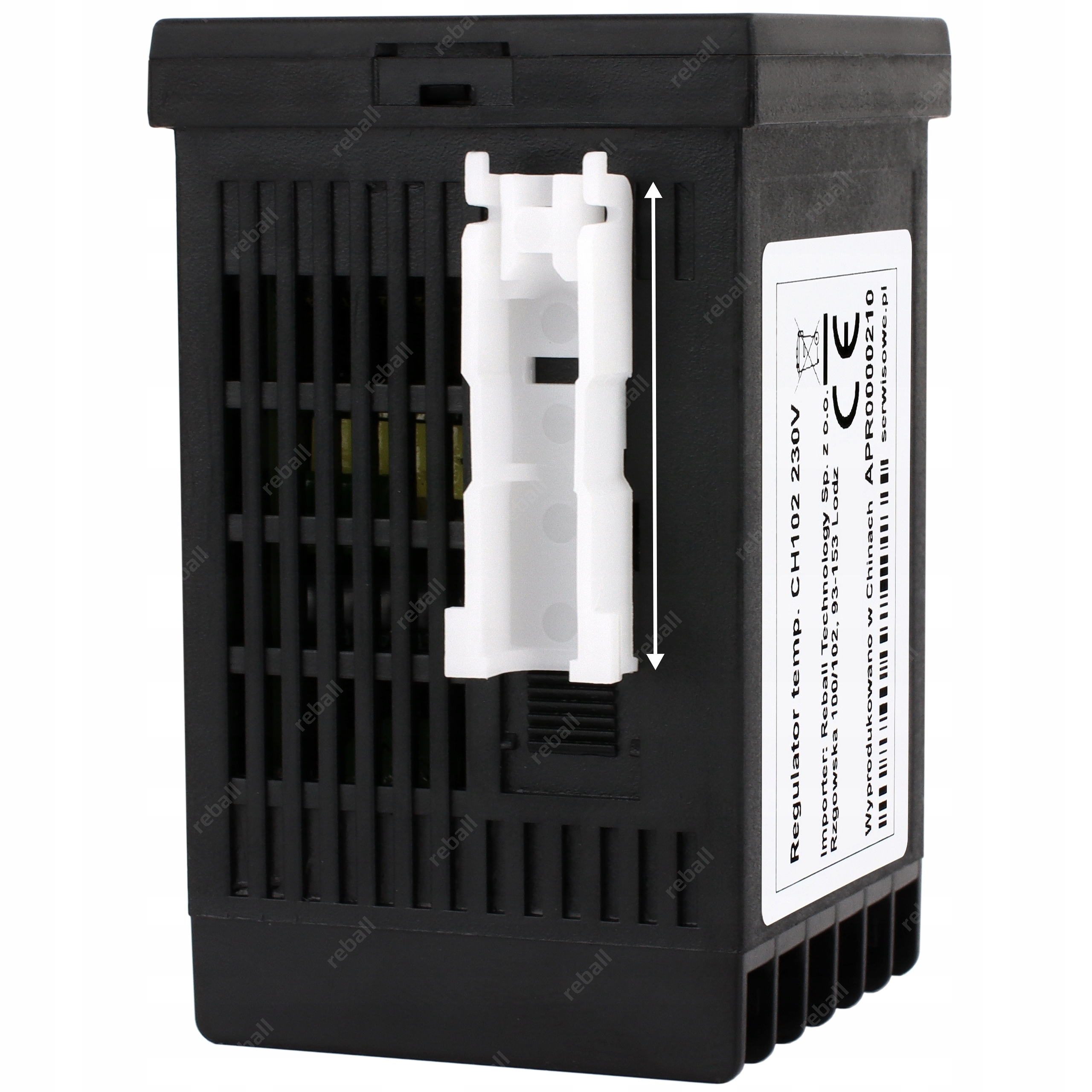

❇️ Parametry CH102FK02-MV*AN

• ⚙️ Model: CH102FK02-MV*AN
• ⚙️ Typ czujnika temperatury: K, J, R, S, B, E, T, PT100, Cu50
• ⚙️ Dokładność pomiaru: 0,5% lub +/- 3°C
• ⚙️ Cykl próbkowania: 0,5sek
• ⚙️ Wyjście SSR (3,4):  12VDC (wykorzystane w tym zestawie)
• ⚙️ Wyjście przekaźnikowe (5,6): 10A/2300W
• ⚙️ Wyjście alarmowe AL1: tak 230VAC/3A
• ⚙️ Sygnalizacja alarmu: LED
• ⚙️ Zakres mierzonej temperatury: -199,9 - 1800°C (w zależności od typu podłączonego czujnika)
• ⚙️ Temperatura pracy: 0–50°C

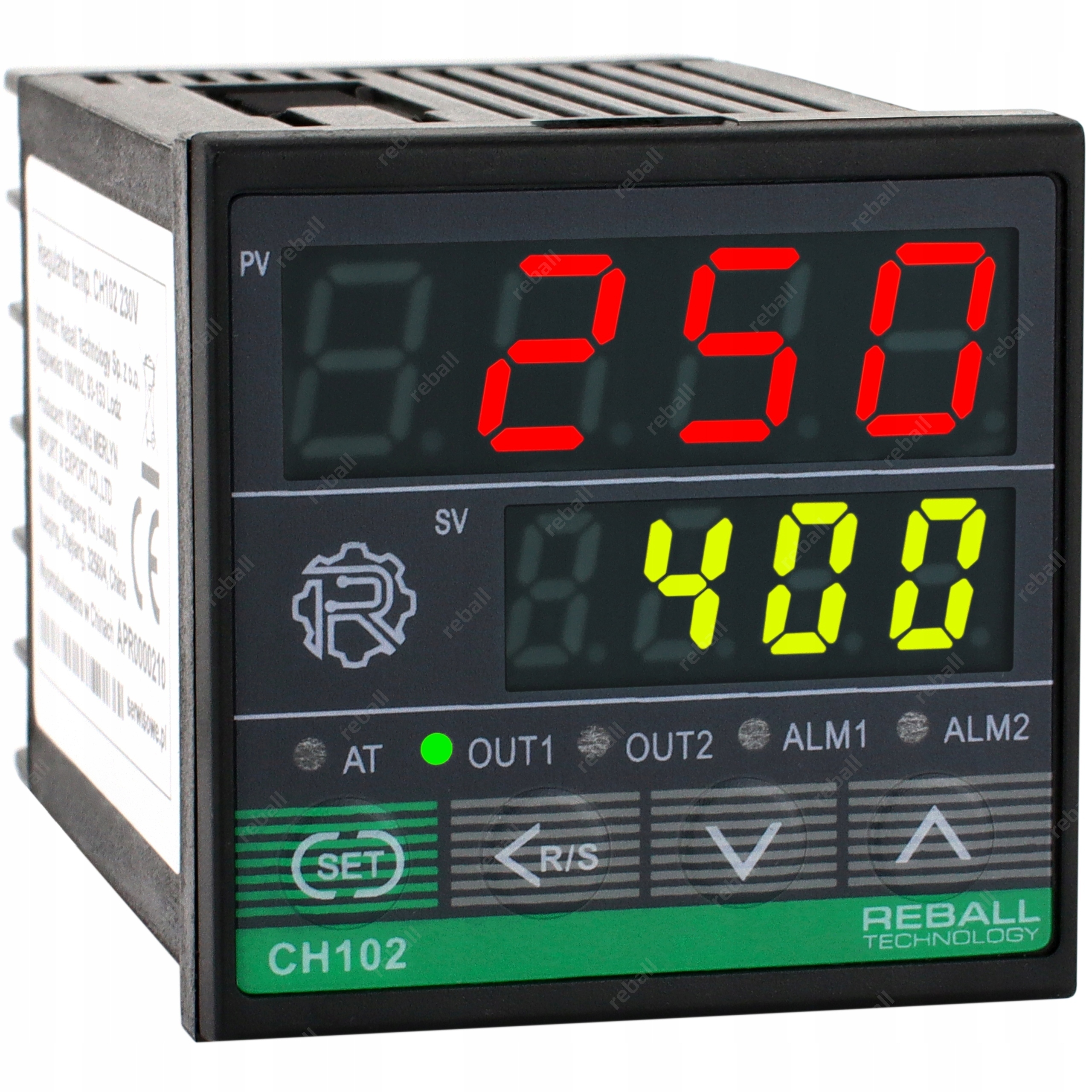

• ⚙️ Podwójny wyświetlacz LED: temp. zmierzona (PV), zadana (SV)
• ⚙️ Zasilanie: 110-240VAC
• ⚙️ Wymiar zewnętrzny: 48x48 (długość 70mm)
• ⚙️ Wymiar montażowy: 45x45 (głębokość 70mm)

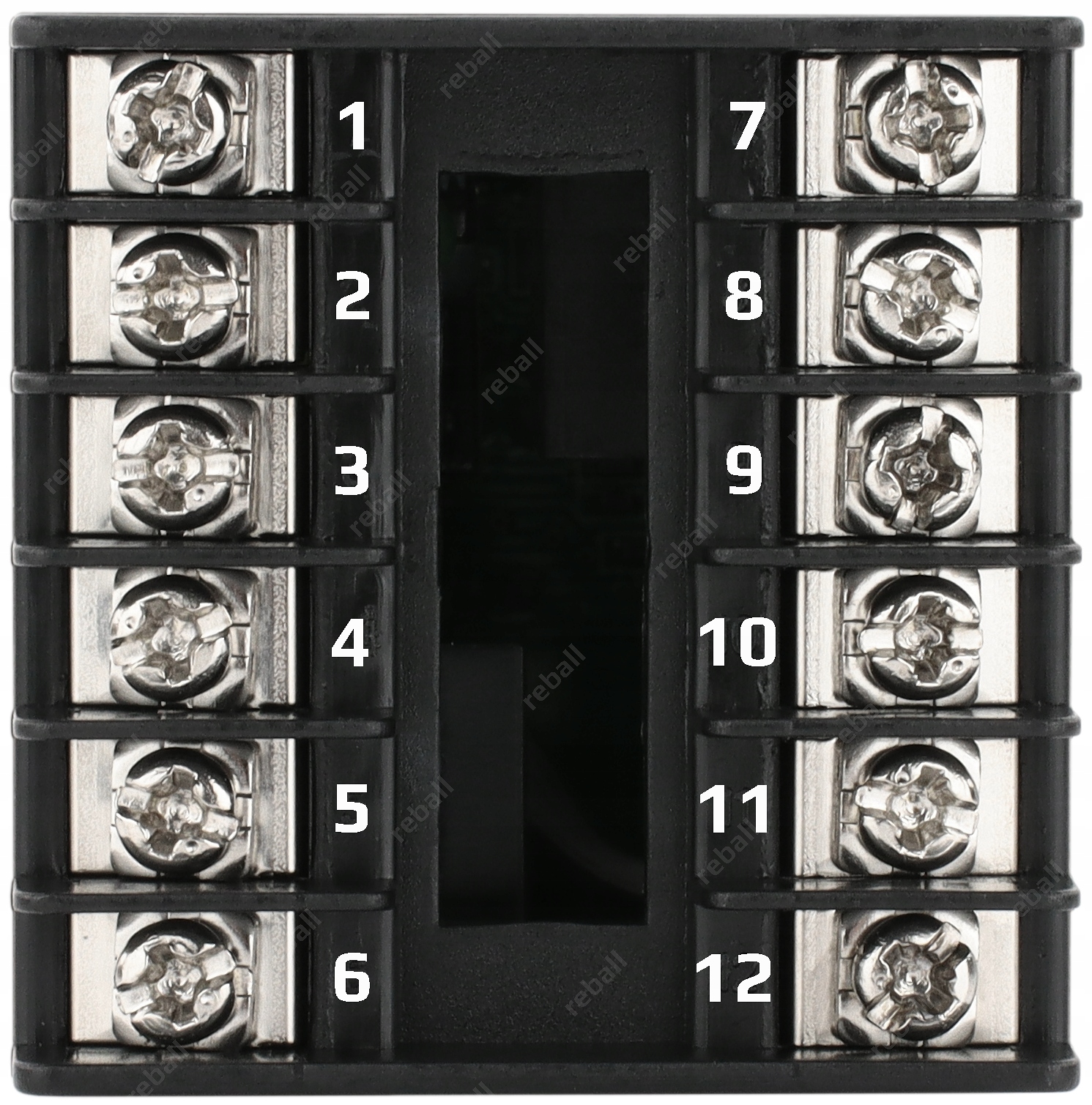

❇️ Wyjścia regulatora CH102FK02-MV*AN

• ⚙️ 1, 2 - zasilanie 110-240VAC (sieciowe)
• ⚙️ 3(-), 4(+) - wyjście na przekaźnik SSR (wykorzystane w tym zestawie)
• ⚙️ 5, 6 - wyjście wbudowanego przekaźnika 10A/2300W
• ⚙️ 7 - wolny
• ⚙️ 8, 9 - wyjście alarmowe AL1 230VAC/3A
• ⚙️ 10(A), 12(B) - czujnik temperatury typu PT100 (RTD)
• ⚙️ 11(+), 12(-) - czujnik temperatury typu K (TC)

❇️ W przypadku wykorzystania wbudowanego przekaźnika (max 2300W) oraz regulacji temperatury do 400°C z pomocą czujników typu K urządzenie jest natychmiast gotowe do pracy.

❇️ Pamiętaj

W przypadku czujników innych niż K oraz temperatur wyższych niż 400°C należy zmienić ustawienia domyślne regulatora!

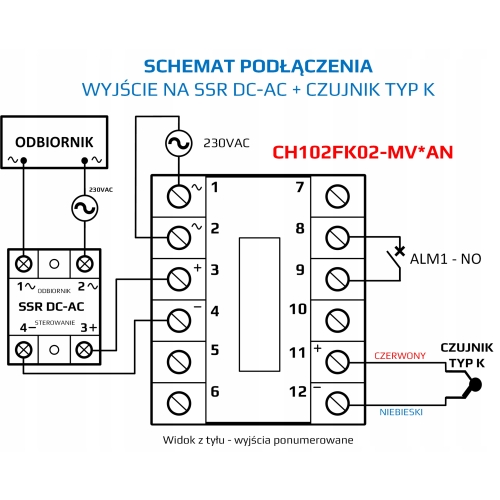

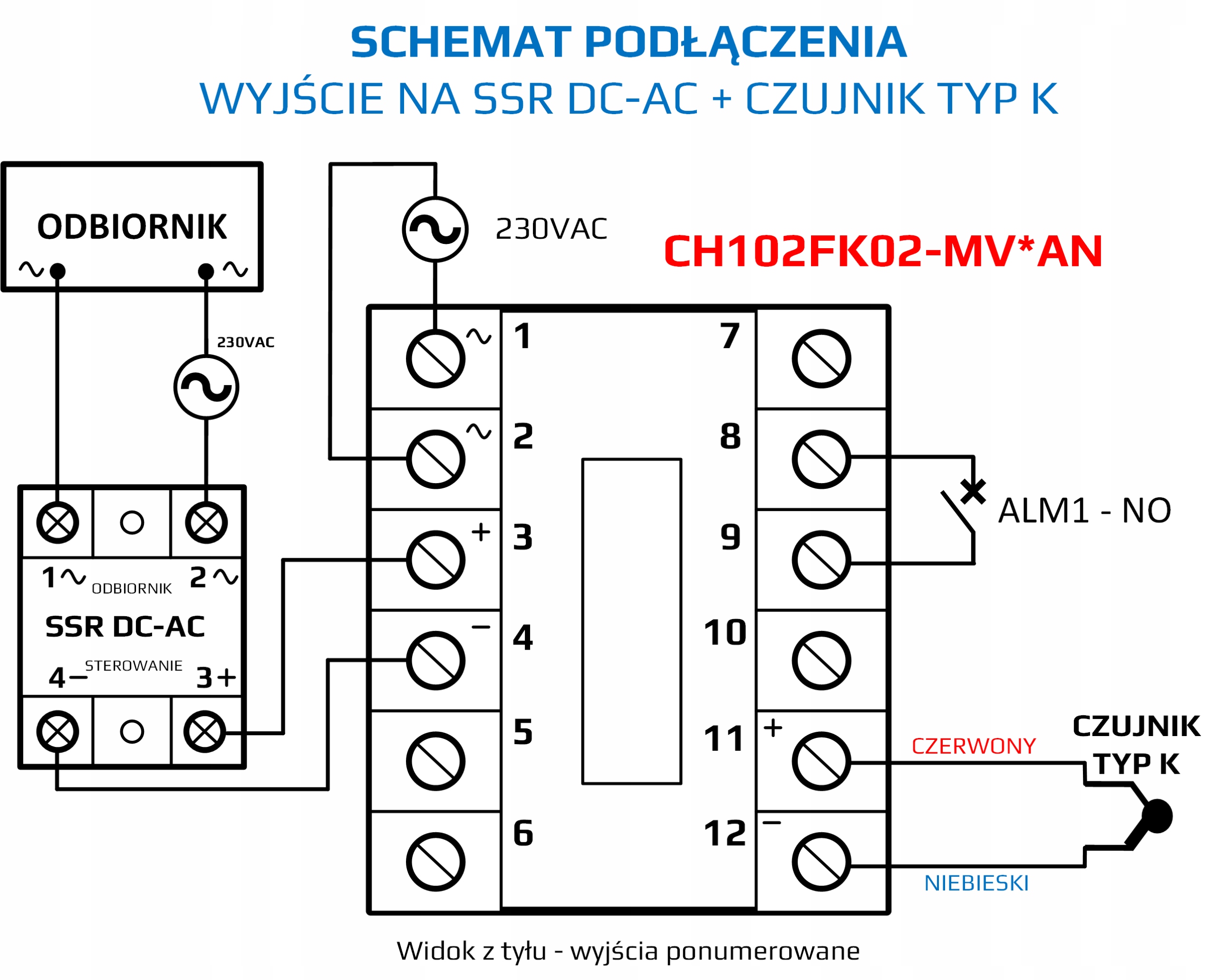

✨ Podłączenie - przekaźnik SSR ✨

Wyjście na przekaźnik SSR DC-AC sterowany napięciem bezpośrednio z regulatora napięciem 12VDC oraz podłączony czujnik typu K.

Wyjście alarmowe NO - zawsze Normalnie Otwarte.

✨ Szczegółowe informacje techniczne oraz ustawienia znajdziesz w wydrukowanej polskiej i angielskiej instrukcji obsługi dołączonej do regulatora.

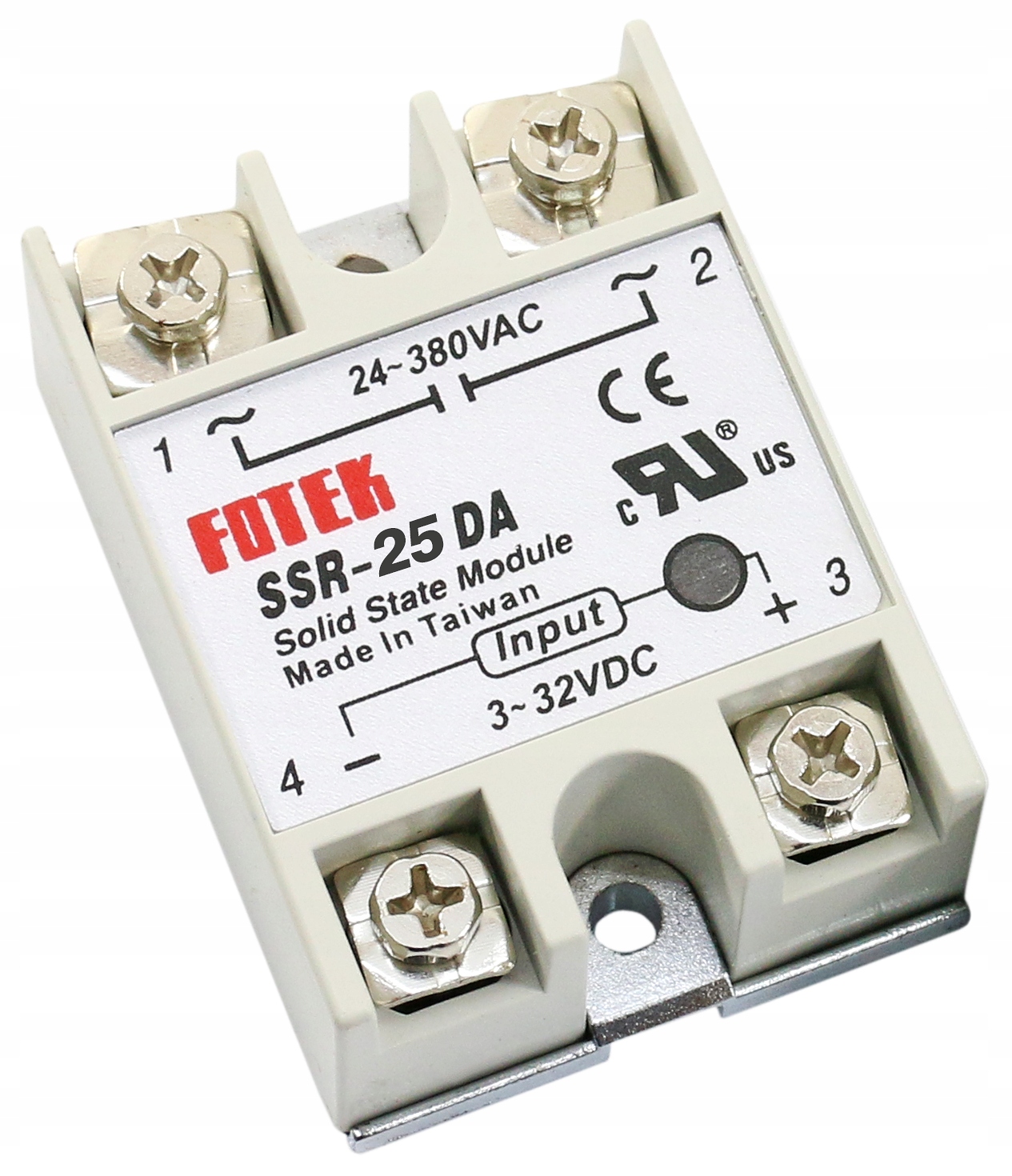

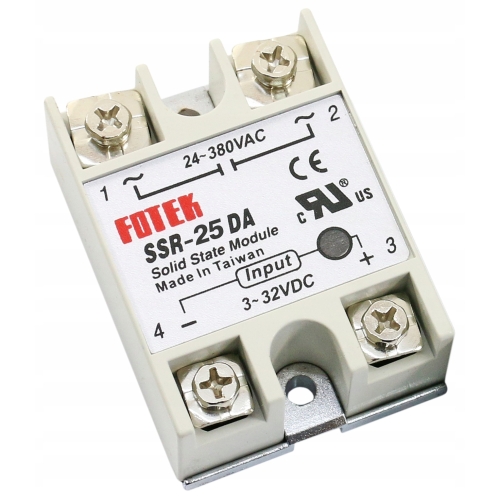

❇️ Przekaźnik SSR FOTEK SSR-25DA 25A

W komplecie przekaźnik półprzewodnikowy FOTEK SSR-25DA.

❇️ Parametry techniczne

• ⚙️ Napięcie pracy (wyjście): 24-380VAC
• ⚙️ Izolacja (wyjście): fotoelektryczna
• ⚙️ Maksymalny prąd przełączania (wyjście): 25A (do 3680W)
• ⚙️ Napięcie sterujące (wejście): 3-32VDC
• ⚙️ Prąd wejściowy (wejście): 4,5-20mA
• ⚙️ Czas reakcji (wejście): < 10ms
• ⚙️ Temperatura pracy: -30 do +80°C
• ⚙️ Wymiary: 62mm x 45mm x 23mm
• ⚙️ Dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika

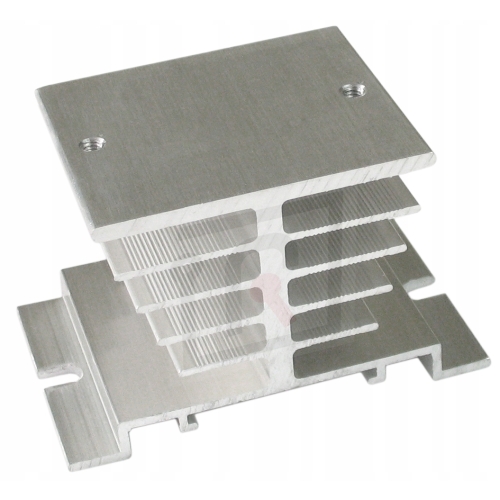

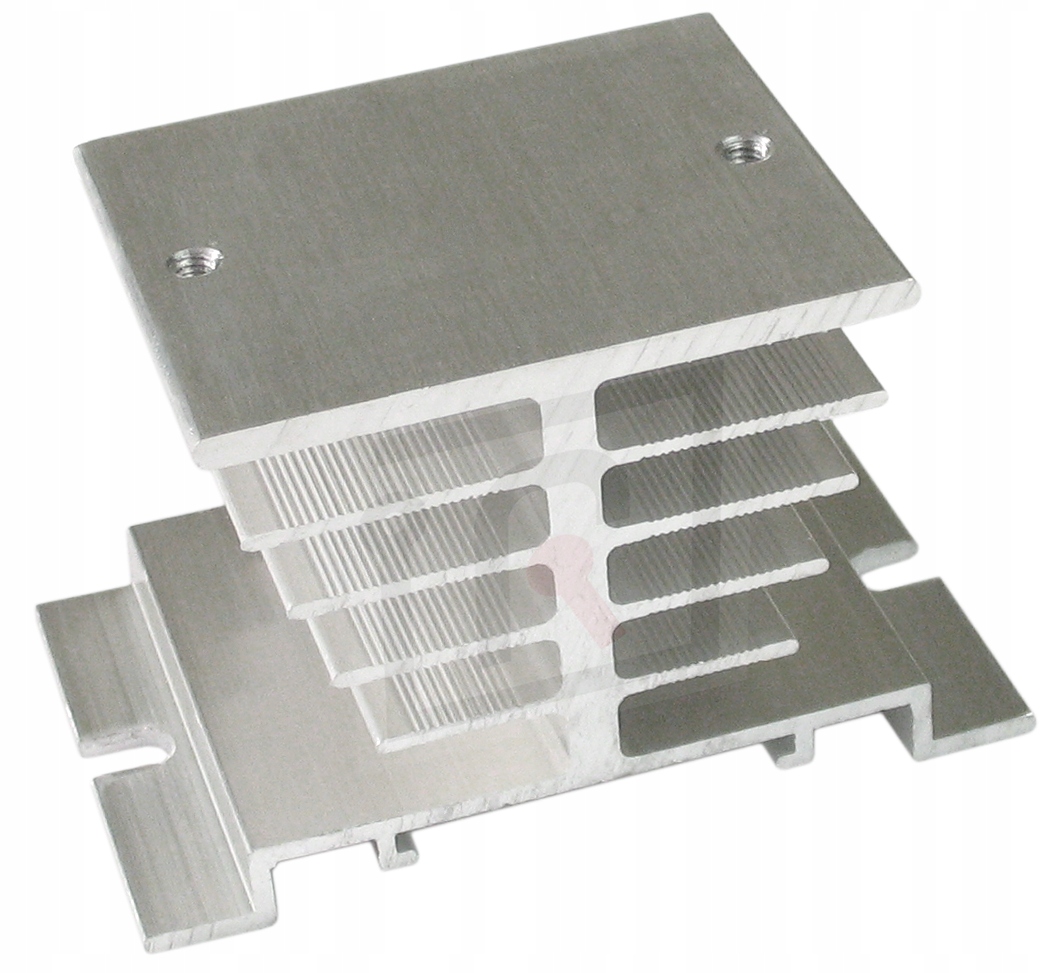

❇️ Aluminiowy radiator

W zestawie znajduje się również radiator który zapewnia przekaźnikowi SSR lepsze chłodzenie oraz żywotność.

Radiator można montować na płaskiej powierzchni (przygotowane otwory).

❇️ Parametry techniczne

• ⚙️ Materiał: aluminium
• ⚙️ Rozmiar otworów do montażu przekaźnika: M5
• ⚙️ Szerokość między otworami do montażu przekaźnika: 48mm
• ⚙️ Minimalna szerokość między otworami do montażu na powierzchni dolnej: 64mm
• ⚙️ Wymiar dolnej podstawy: 50x80mm
• ⚙️ Wymiar górnej podstawy: 50x60mm

❇️ Aluminiowy radiator

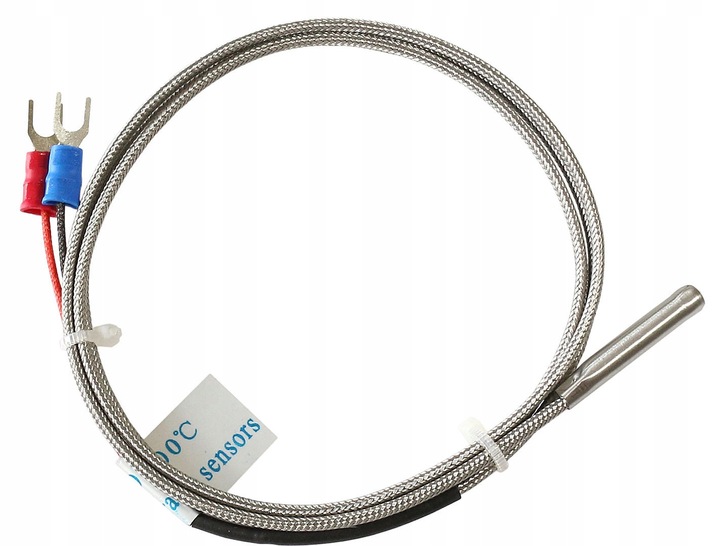

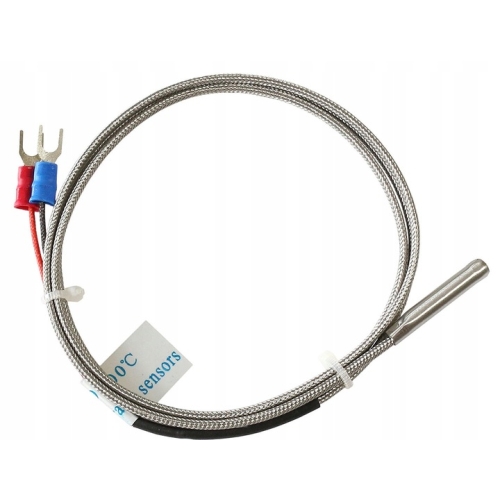

W komplecie również czujnik temperatury typu K umieszczony wewnątrz osłony ze stali nierdzewnej z przewodem o długości 1,5m.

Czujniki tego typu stosowane bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne, wędzarnie, suszarnie, lakiernie.

❇️ Parametry techniczne

• ⚙️ Typ: K
• ⚙️ Zakres pomiarowy: 0-800°C z dokładnością +/-2,5°C lub 0,75%
• ⚙️ Osłona: stal nierdzewna
• ⚙️ Mocowanie do przewodu: osłona klejona - średnica osłony: 5mm
• ⚙️ Długość osłony: 30mm
• ⚙️ Długość przewodu: 1,5m
• ⚙️ Izolacja przewodu: włókno szklane w oplocie stalowym - odporność na temp. do 400°C
• ⚙️ Połączenie: konektory (czerwony +, niebieski -)

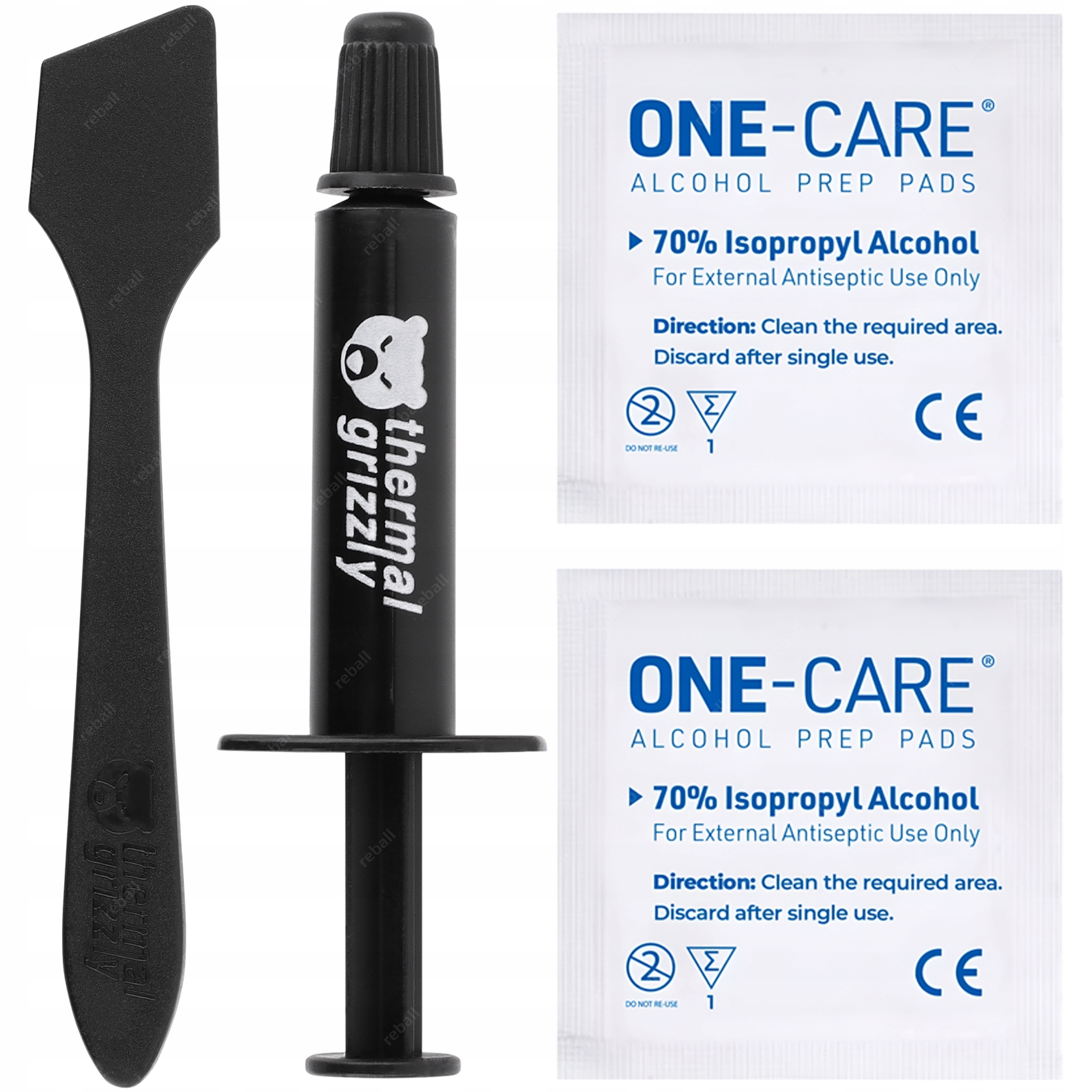

❇️ Pasta termoprzewodząca 1g

Pasta termoprzewodząca stosowana w elektronice, w miejscach styku elementów silnie nagrzewających się z elementami odprowadzającymi ciepło.

❇️ Parametry techniczne

• ⚙️ Waga: 1 g
• ⚙️ Przewodność cieplna: 12,5 W/m-K
• ⚙️ Rezystancja termiczna: <0,0032 C/W
• ⚙️ Ciężar właściwy: 3,7 g/cm³
• ⚙️ Wydajność: ~16 cm²
• ⚙️ Lepkość: 130-170 pas
• ⚙️ Zakres pracy: od -250 do 350C
• ⚙️ Kolor: Szary
• ⚙️ Nie przewodzi prądu elektrycznego
