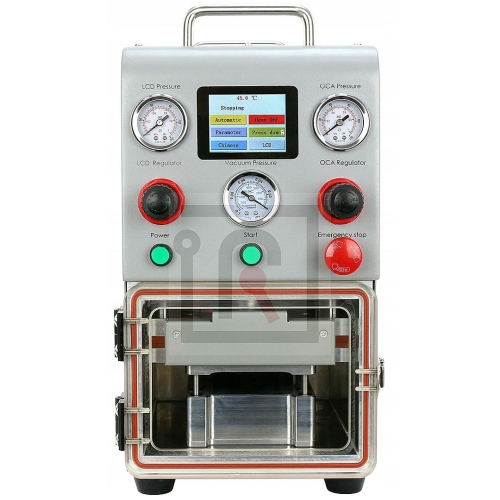

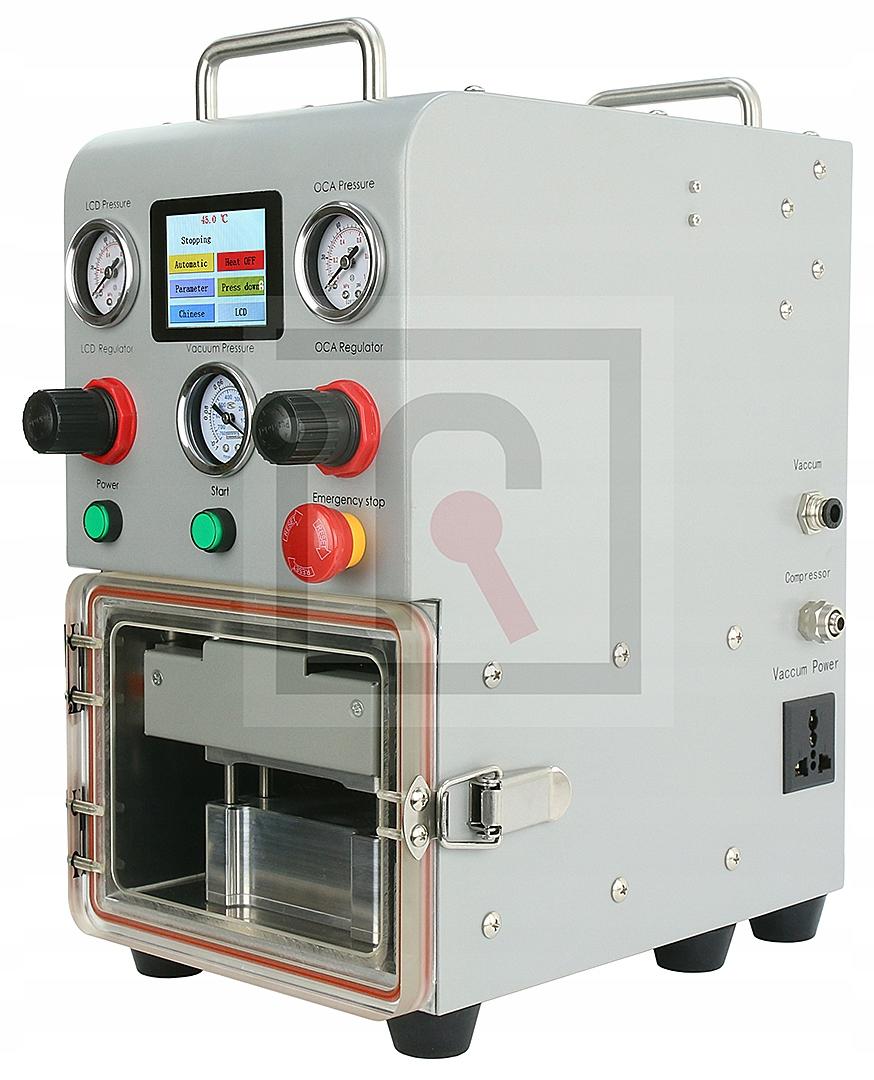

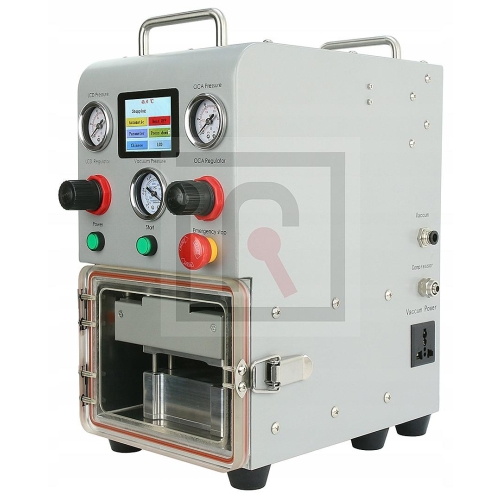

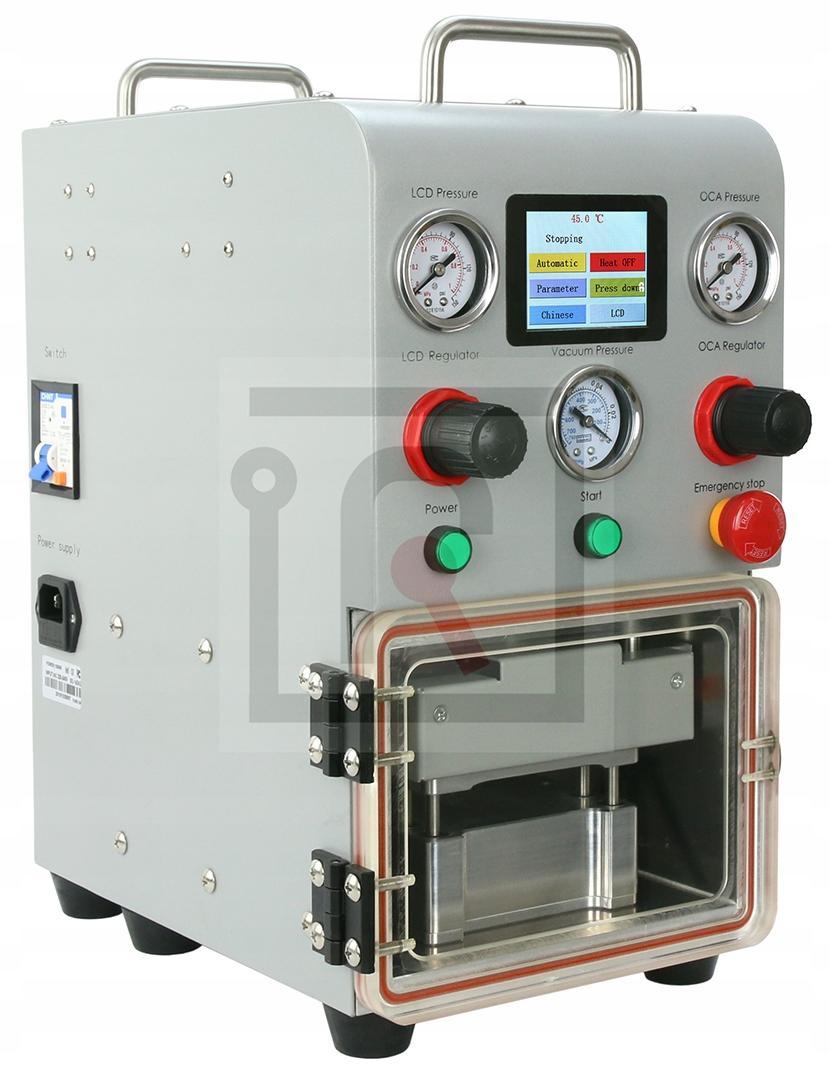

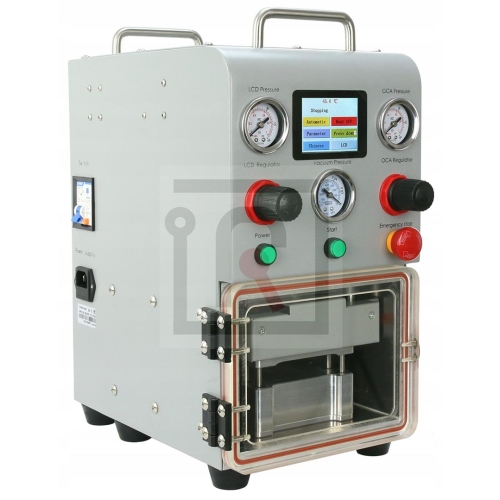

LAMINATOR LCD i OCA GM928

FORMY: S7 EDGE, S8, S8+, S9, S9+, NOTE8

OBSŁUGA RÓWNIEŻ PŁASKICH EKRANÓW

Laminator GM928 przeznaczony jest do:

• łączenia zakrzywionego lub płaskiego wyświetlacza z nową szybką,
• nakładania plastrów OCA na nową zakrzywioną szybkę.

Cały proces polega na dociśnięciu obu łączonych elementów podgrzewaną prasą ciśnieniową na nacisku do 3-5kg/cm2 w warunkach próżniowych (-94 .. -98kPa) z wykorzystaniem dołączonych precyzyjnie wykonanych form dla modeli telefonów Samsung Galaxy S7 EDGE, S8, S8+, S9, S9+, NOTE8.

Urządzenie posiada komplet form dla ww. zakrzywionych ekranów:

• przeznaczonych do nałożenia kleju OCA na wyświetlacz (zastępuje laminator OCA),
• formy do laminacji zakrzywionych ekranów w laminatorze z jednoczesnym dociśnięciem narożników.

Urządzenie posiada płaską dolną oraz górną powierzchnię laminacji zatem można również łączyć wszystkie płaskie wyświetlacze!.

Dodatkowo urządzenie wyróżnia:

• licznik wykonanych procesów laminacji,
• wizualizowany na wyświetlaczu status pracy wszystkich elektrozaworów,
• manometry wskazujące ciśnienia laminacji LCD, OCA oraz wartości podciśnienia,

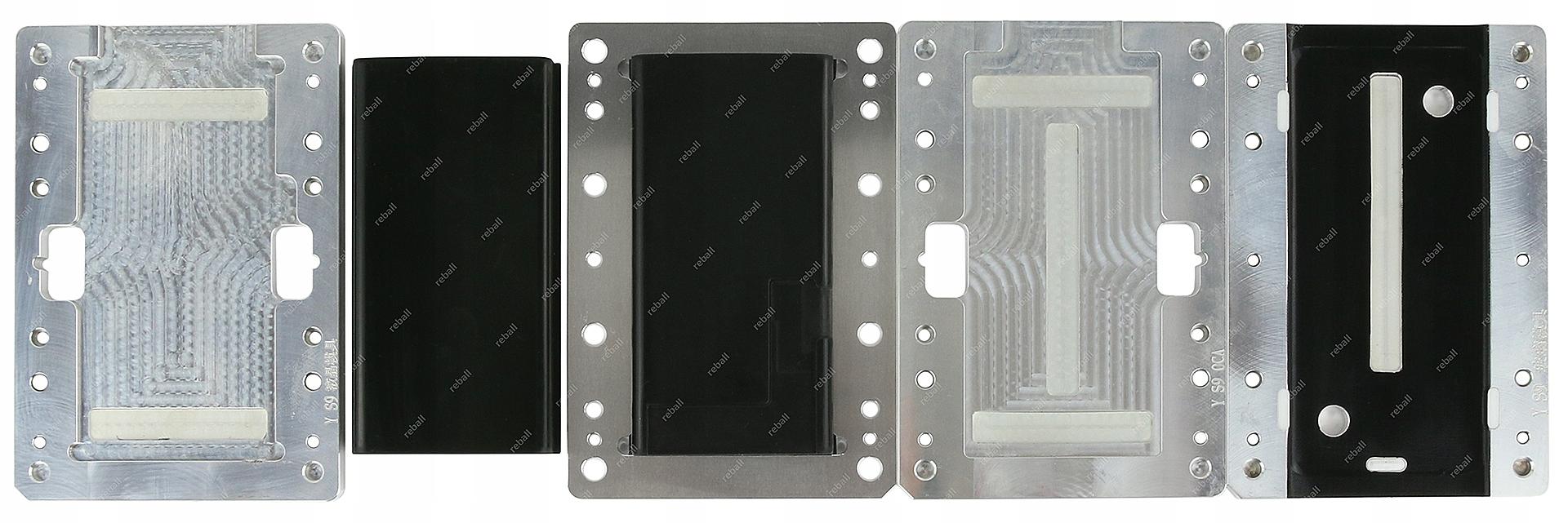

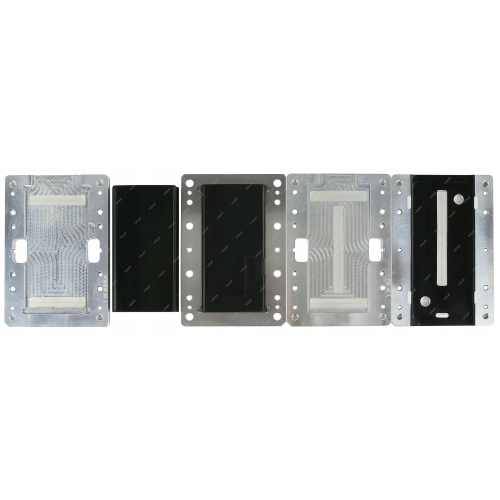

• formy gumowe S8, S8+, S9, S9+ posiadają wyżłobione otwory pod taśmy flex - brak konieczności ich odginania w procesie laminacji (na poniższych zdjęciach przykładowy zestaw form do Samsung Galaxy S9).

Jeżeli w wyniku tego procesu pozostaną niewielkie pęcherze powietrza należy użyć autoklaw dostępny na naszych pozostałych aukcjach.

Przy wykorzystaniu GM-928 nie ma konieczności posiadania oddzielnego laminatora do nakładania plastrów OCA na szybę ponieważ GM-928 robi to sam w jednym z etapów procesu naprawy ekranu LCD.

Laminator do działania potrzebuje dodatkowo:

• pompy próżniowej (producent zaleca ciśnienie docelowe -94 .. -98kPa)
• kompresora o ciśnieniu roboczym 0,4-0,6 MPa (4-6 bar)

Pompa próżniowa i kompresor NIE SĄ W ZESTAWIE!

Po podłączeniu tych dwóch elementów i ustawienia parametrw laminatora jest on gotowy do pracy.

Urządzenie mocno wyróżnia się od innych podobnych konstrukcji na rynku ponieważ dla każdego z dwóch procesów laminacji tj:

• łączenia zakrzywionego lub płaskiego wyświetlacza z nową szybką
• nakładania plastrów OCA na nową zakrzywioną szybkę.

można ustawić oddzielne następujące parametry:

• siłę nacisku na LCD podczas laminacji szyby z wyświetlaczem,
• siłę nacisku na szybę podczas laminacji kleju OCA z nową szybą,
• temperaturę laminacji,
• czas laminacji,
• czas pracy pompy podciśnieniowej.

Małe wymiary urządzenia w porównaniu z ponad przeciętnymi możliwościami czynią z urządzenia wyróżniający się model na rynku w tj klasie urządzeń.

Przewodnik znajduje się również na naszym kanale YouTube.

Dane techniczne:

• wymiary zewnętrzne: 23[szer]x37[gł]x41[wys]cm
• waga netto: 18kg
• napięcie zasilania: 220-240VAC
• moc: 800W
• regulacja o siły nacisku prasy: tak 0-10 kg/cm2 (dla obu trybów)
• informacja o sile nacisku: tak w kg/cm2
• regulacja temperatury: 0-80C
• wymagane ciśnienie powietrza: 0,4-0,6MPa (4-6 bar)
• wymagane podciśnienie: -94 .. -98kPa

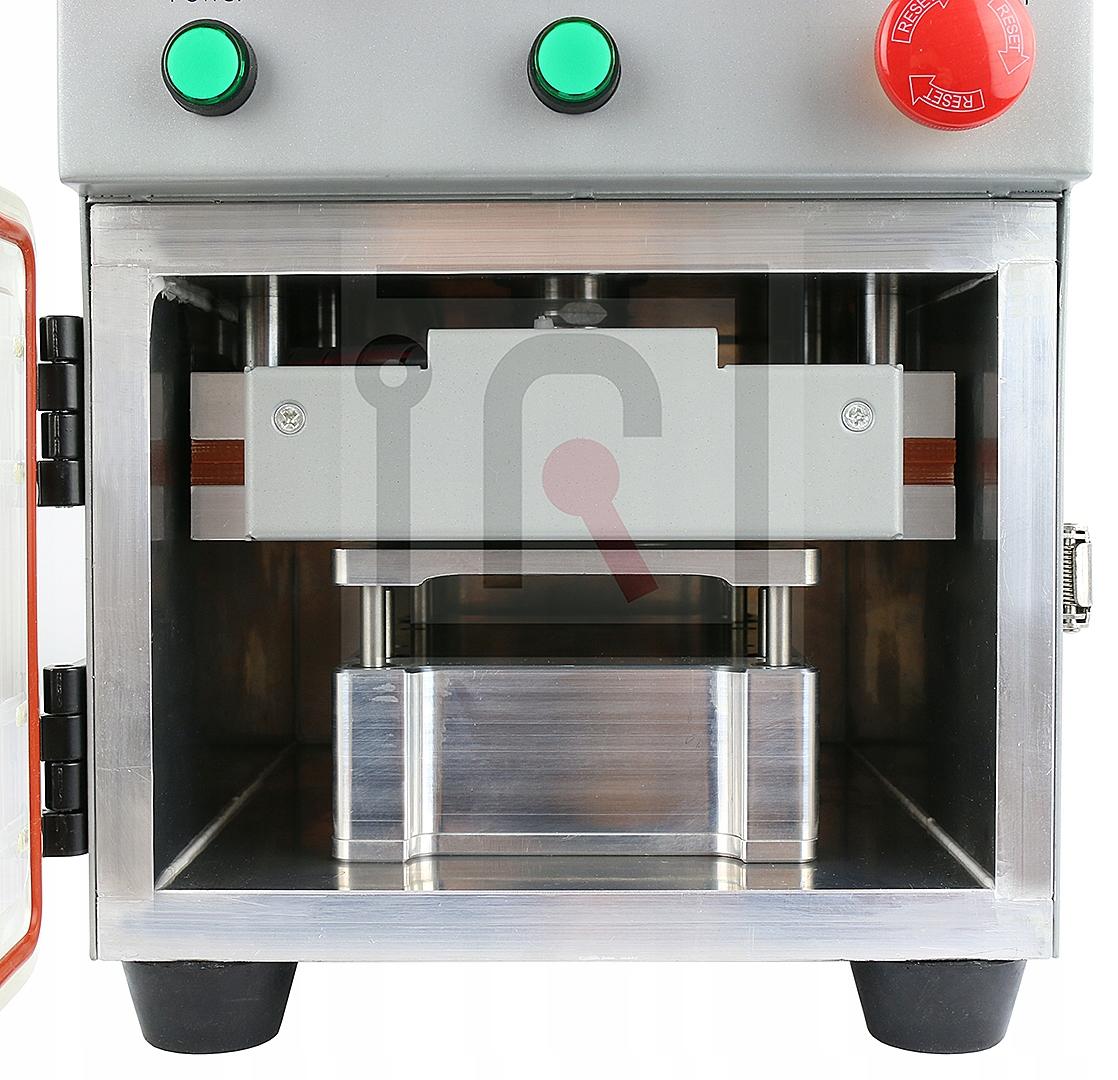

• wysokość komory laminarnej: 7,5cm (dla płaskich wyświetlaczy)
• szerokość komory laminarnej: 17cm (dla płaskich wyświetlaczy)
• głębokość komory laminarnej: 18cm (dla płaskich wyświetlaczy)

W skład zestawu wchodzą:

• próżniowo-ciśnieniowy laminator GM928
• zestaw form do laminacji OCA i LCD do telefonów S7 EDGE, S8, S8+, S9, S9+, NOTE8
• instrukcja obsługi

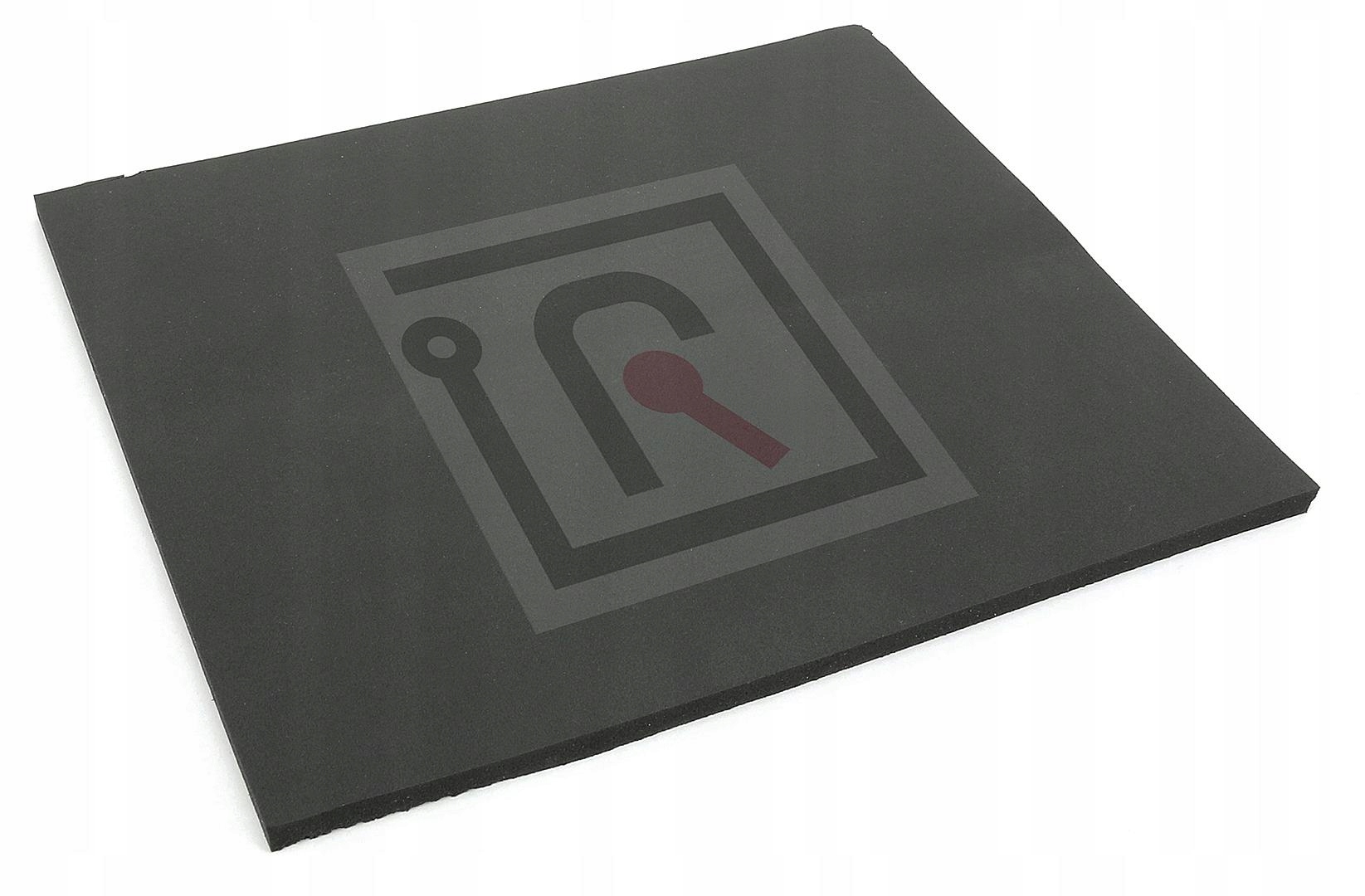

• pianka poliuretanowa 160x190x6mm

Formy do innych modeli telefonów Samsung z zakrzywionym wyświetlaczem dostępne są na naszych pozostałych aukcjach.
