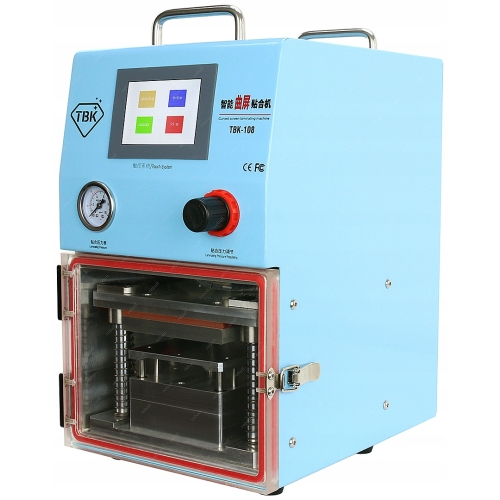

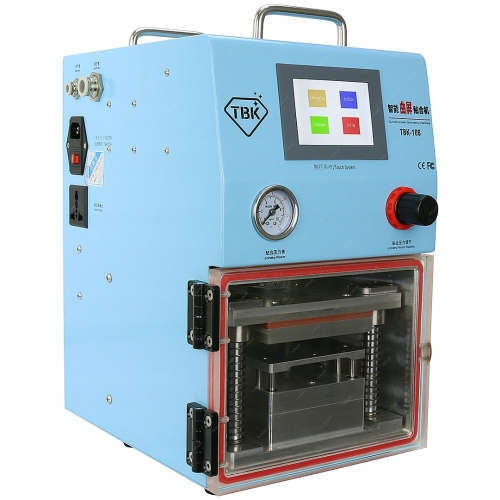

Laminator LCD/OCA TBK108v2

z kompletem form do naprawy telefonów

S6 EDGE, S6 EDGE+, S7 EDGE, S8, S8+, NOTE8

oraz płaskich ekranów LCD

Laminator przeznaczony jest do termicznego (ok 40-50C) łączenia wyświetlacza LCD z szybą telefonu z wykorzystaniem plastrów kleju OCA. Cały proces polega na dociśnięciu obu łączonych elementów podgrzewaną prasą ciśnieniową na nacisku do 3-5kg/cm2 w warunkach próżniowych (-94 .. -98kPa).

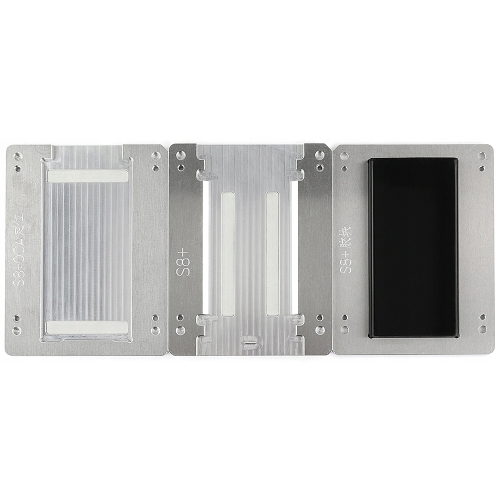

Urządzenie posiada komplet form:

• przeznaczonych do nałożenia kleju OCA na wyświetlacz (zastępuje laminator OCA),
• formy do laminacji zakrzywionych ekranów w laminatorze z jednoczesnym dociśnięciem narożników,
• formę do płaskich ekranów.

Jeżeli w wyniku tego procesu pozostaną niewielkie pęcherze powietrza należy użyć autoklaw dostępny na naszych pozostałych aukcjach.

Przy wykorzystaniu TBK-108 nie ma konieczności posiadania oddzielnego laminatora do nakładania plastrów OCA na szybę ponieważ TBK-108 robi to sam w jednym z etapów procesu naprawy ekranu LCD.

Laminator do działania potrzebuje dodatkowo:

• pompy próżniowej (producent zaleca ciśnienie docelowe -94 .. -98kPa)
• kompresora o ciśnieniu roboczym 0,4-0,6 MPa (4-6 bar)

Pompa próżniowa i kompresor NIE SĄ W ZESTAWIE!

Po podłączeniu tych dwóch elementów laminator jest gotowy do pracy.

Przewodnik video po procesie naprawy stłuczonych ekranów LCD z wykorzystaniem TBK108, TBK508, GM928  znajduje się również na naszym kanale YouTube.

Dane techniczne:

• wymiary zewnętrzne: 25[szer]x31[gł]x43[wys]cm
• waga netto: 25kg
• napięcie zasilania: 220-240VAC
• moc: 600W
• regulacja o siły nacisku prasy na LCD 0-10 kg/cm2
• informacja o sile nacisku w kg/cm2
• ograniczenie końcowej siły nacisku na LCD (sprężyny)
• regulacja temperatury: 0-100C
• wymagane ciśnienie powietrza: 0,4-0,6MPa (4-6 bar)
• wymagane podciśnienie: -94 .. -98kPa
• głębokość komory laminarnej:19cm
• szerokość komory laminarnej: 12cm
• wysokość komory laminarnej: 9,2cm

W skład zestawu wchodzi:

• próżniowo-ciśnieniowy laminator TBK108v2
• zestaw form do laminacji OCA i LCD do telefonów S6 EDGE, S6 EDGE+, S7 EDGE, S8, S8+, NOTE8
• forma do płaskich ekranów
• instrukcja obsługi
• oryginalna drewniana skrzynia
