BGA0000053

ZESTAW SIT, KULEK I AKCESORII DO REBALLINGU BGA STEROWNIKÓW SILNIKA

Zestaw powstał na bazie naszych doświadczeń i rozmów z klientami z branży samochodowej którzy dość często pytają o takie właśnie sita uniwersalne jak i niezbędne akcesoria aby naprawić uszkodzony moduł: nawigacje, bluetooth, sterowniki.

Innymi słowy potrzebują niezbędne minimum sit i akcesorii na start do reballingu BGA.

Wielkość sit, raster i rozmiar kulek dopasowana jest do popularnych układów występujących w elektronice samochodowej.

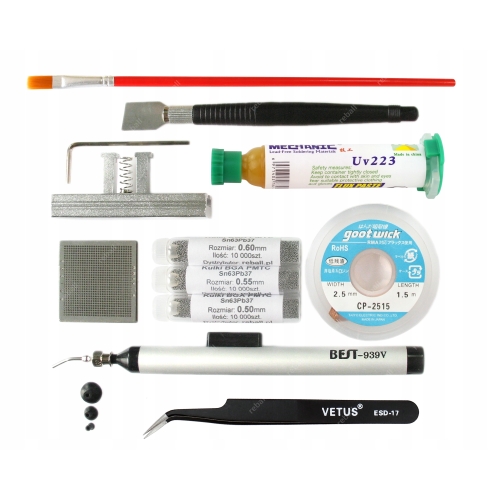

Zestaw składa się z następujących elementów:

1. Sito uniwersalne BGA 0,50mm, raster 0.78mm - 33x33mm
2. Sito uniwersalne BGA 0,55mm, raster 1.0mm - 47x47mm
3. Sito uniwersalne BGA 0,60mm, raster 0.9mm - 35x35mm
4. Sito uniwersalne BGA 0,60mm, raster 1.0mm - 24x24mm
5. Sito uniwersalne BGA 0,60mm, raster 1.0mm - 31x31mm
6. 3 opakowania kulek BGA PMTC (ołowiowe Sn63Pb37) po 10000 szt. o rozmiarach: 0.5, 0.55, 0.6mm
7. Flux MECHANIC UV223 10g.
8. Szpatułka do rozprowadzania topnika/flux'u i kulek.
9. Uchwyt do układów i sit BGA.
10. Plecionka rozlutowująca do usuwania cyny 2,5mm - 1,5m.
11. Wyprofilowana pinceta do precyzyjnych prac przy procesie reballingu ESD17.
12. Pędzelek do rozprowadzania topnika.
13. Chwytak podciśnieniowy z 3 przyssawkami do pozycjonowania i podnoszenia układów BGA.

UWAGA:

• Maksymalna temperatura dla sit przeznaczonych do bezpośredniego grzania to 280C.
• Dla kulek Sn63Pb37 temperatura rozpływu to ~190C.
• Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
• Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.

Na innych naszych aukcjach uchwyty, ramki, stacje, kulki oraz inne akcesoria przeznaczone do reballingu BGA.
