ZESTAW SIT BGA 80x80 15szt. + STOLIK DO BGA UCHWYT DO SIT 80mm REBALLING

ZS00161

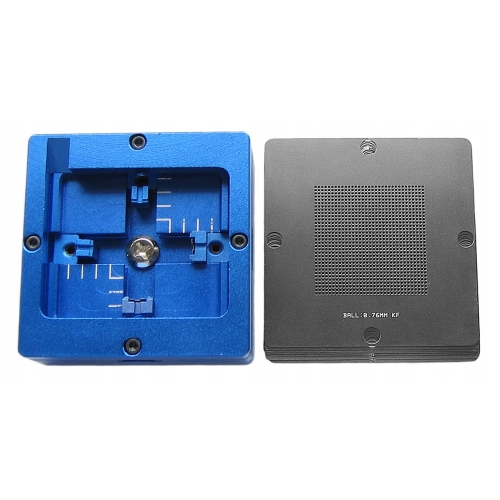

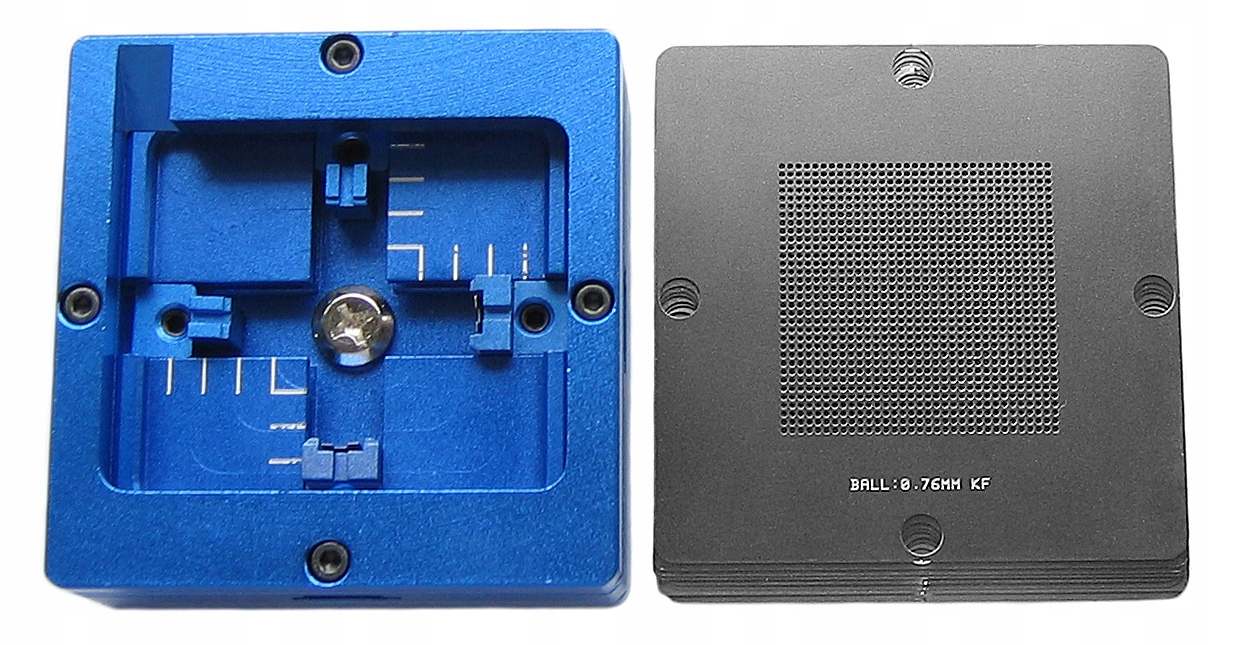

STOLIK UCHWYT DO SIT BGA 80x80mm + 15 SIT UNIWERSALNYCH 80x80mm

REBALLING UKŁADÓW

Stacja + sita to uniwersalny zestaw naprawczy dla notebooków, konsol, płyt głównych, telefonów itp. używany do regeneracji połączeń na styku układ BGA-PCB (reballing).

Stacja (uchwyt/ramka) BGA posiada wygodny system mocowań dla układów BGA jak i dla sit co gwarantuje że podczas procesu reballingu całość nie odkształci się a kulki będą równomiernie przylegać na całej powierzchni układu.

Ramka składa się z trzech elementów środkowego do mocowania układu oraz górnego i dolnego dla mocowania sit. Ramka tym wyróżnia się od innych ramek iż posiada dwie części do montażu sit BGA - górną i dolną. Część dolna ma nieco większe okno do montażu większych układów BGA.

Komfortowe i profesjonalne rozwiązanie w reballingu BGA.

Stacja wysokiej jakości bardzo dokładnie wykonana.

W zestawie imbus - klucz do pozycjonowania układów BGA i mocowania sit.

Kupując taką stację nie ograniczamy się tylko do sit 79x79mm lub 80x80mm.

Stacja może również znakomicie służyć jako uchwyt układów BGA przy reballingu z wykorzystaniem sit przeznaczonych do bezpośredniego grzania.

Parametry stacji:

• do stacji pasują sita z ramką o wymiarach 79x79mm lub 80x80mm
• wymiary stacji 80mm x 80mm x 32mm
• minimalne wymiary układu 15x15mm
• maksymalne wymiary układu 50x50mm

W zestawie znajduje się następujące sita:

1. ✅ 0.30mm (raster 0,60mm) - 27x27mm
2. ✅ 0.35mm (raster 0,65mm) - 27x27mm
3. ✅ 0.35mm (raster 0,60mm) - 47x47mm
4. ✅ 0.45mm (raster 0,80mm) - 47x47mm
5. ✅ 0.50mm (raster 0,80mm) - 33x33mm
6. ✅ 0.50mm (raster 0,80mm) - 40x40mm
7. ✅ 0.55mm (raster 1,00mm) - 31x31mm
8. ✅ 0.60mm (raster 0,90mm) - 35x35mm
9. ✅ 0.60mm (raster 1,00mm) - 22x22mm
10. ✅ 0.60mm (raster 1,00mm) - 31x31mm
11. ✅ 0.60mm (raster 1,00mm) - 38x38mm
12. ✅ 0.65mm (raster 1,00mm) - 47x47mm
13. ✅ 0.76mm (raster 1,27mm) - 32x32mm
14. ✅ 0.76mm (raster 1,27mm) - 38x38mm
15. ✅ 1.00mm (raster 1,50mm) - 45x45mm

Podany wyżej rozmiar to obszar do zakulkowania.

Przy wykorzystaniu sit uniwersalnych można zregenerować połączenia z podłożem dla większości popularnych układów BGA lub często sita uniwersalne to ostatni ratunek w przypadku braku sit dedykowanych.
