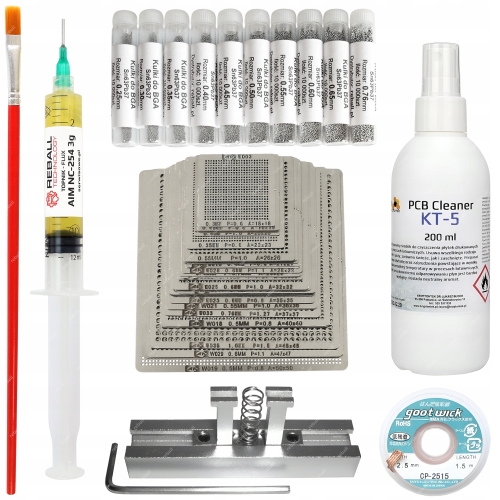

ZESTAW DO REBALLINGU XXL 40 ELEMENTÓW

Idealne rozwiązanie dla każdego zajmującego się naprawami elektroniki.

CZĘŚCI SKŁADOWE ZESTAWU

• Sito uniwersalne (różne warianty) - 25 sztuk
• Kulki BGA PMTC po 10000szt - 10 sztuk
• Mini stacja do reballingu BGA - 1 sztuka
• PCB Cleaner KT-5 200ml - 1 sztuka
• Plecionka do rozlutowania gootwick - 1 sztuka
• Pędzelek do past - 1 sztuka
• Topnik AIM NC254 3g - 1 sztuka

Kulki BGA znajdziesz na naszych pozostałych aukcjach.

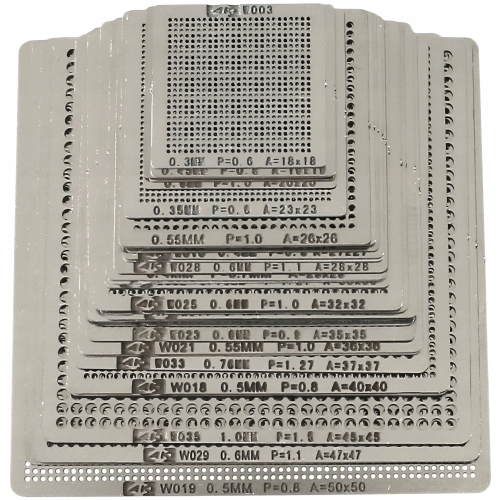

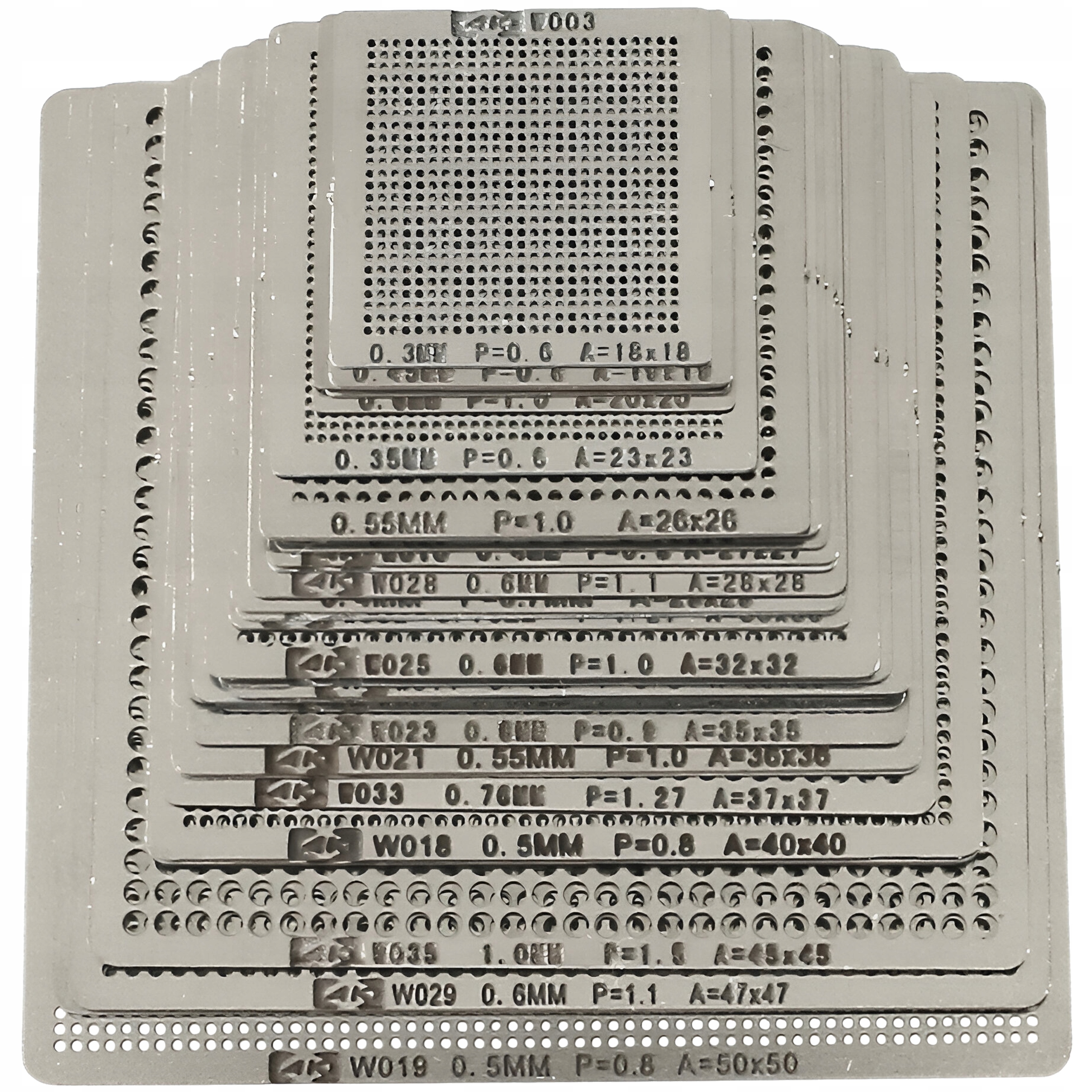

ZESTAW 25 UNIWERSALNYCH SIT

Pozwala zregenerować połączenia z podłożem dla szerokiej gamy popularnych układów BGA o równomiernym rastrze co szczególnie ważne jest dla serwisów RTV gdzie do występujących w tym obszarze układów BGA wybór dedykowanych sit jest bardzo ubogi.

W zestawie znajdują się następujące sita uniwersalne:

1. ✅ 0,25mm raster=0,5mm rozmiar=25x25mm
2. ✅ 0,25mm raster=0,5mm rozmiar=29x29mm
3. ✅ 0,30mm raster=0,5mm rozmiar=26x26mm
4. ✅ 0,30mm raster=0,5mm rozmiar=32x32mm
5. ✅ 0,30mm raster=0,6mm rozmiar=24x24mm
6. ✅ 0,35mm raster=0,60mm rozmiar=29x29mm
7. ✅ 0,35mm raster=0,65mm rozmiar=23x23mm
8. ✅ 0,40mm raster=0,8mm rozmiar=24x24mm
9. ✅ 0,45mm raster=0,8mm rozmiar=37x37mm
10. ✅ 0,50mm raster=0,78mm rozmiar=33x33mm
11. ✅ 0,50mm raster=0,8mm rozmiar=23x23mm
12. ✅ 0,50mm raster=0,8mm rozmiar=38x38mm
13. ✅ 0,55mm raster=1,0mm rozmiar=33x33mm
14. ✅ 0,60mm raster=0,9mm rozmiar=32x32mm
15. ✅ 0,60mm raster=0,9mm rozmiar=35x35mm
16. ✅ 0,60mm raster=1,0mm rozmiar=24x24mm
17. ✅ 0,60mm raster=1,0mm rozmiar=29x29mm
18. ✅ 0,60mm raster=1,0mm rozmiar=38x38mm
19. ✅ 0,60mm raster=1,0mm rozmiar=44x44mm
20. ✅ 0,60mm raster=1,1mm rozmiar=25x25mm
21. ✅ 0,65mm raster=1,0mm rozmiar=44x44mm
22. ✅ 0,65mm raster=1,1mm rozmiar=33x33mm
23. ✅ 0,76mm raster=1,27mm rozmiar=28x28mm
24. ✅ 0,76mm raster=1,27mm rozmiar=31x31mm
25. ✅ 1,00mm raster=1,50mm rozmiar=45x45mm

➡️ Podany wyżej rozmiar to obszar do zakulkowania.

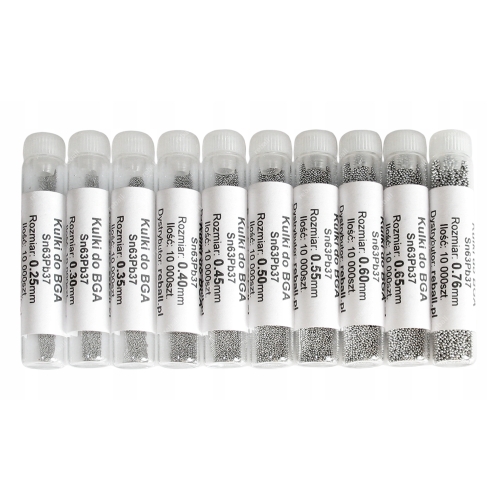

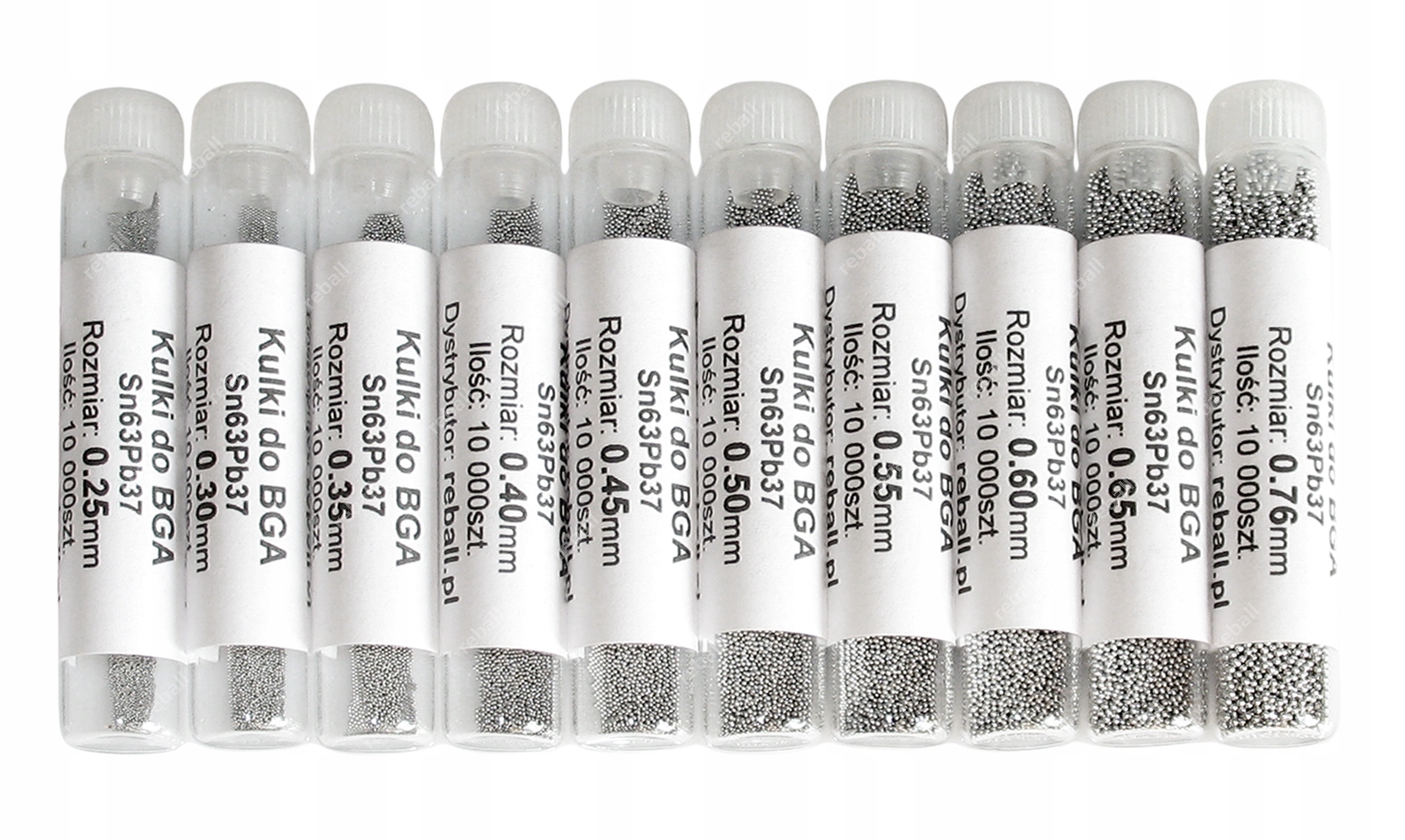

W zestawie znajdują się również kulki BGA:

1. ✅ 0.25mm 10000sztuk PTMC ołowiowe
2. ✅ 0.30mm 10000sztuk PTMC ołowiowe
3. ✅ 0.35mm 10000sztuk PTMC ołowiowe
4. ✅ 0.40mm 10000sztuk PTMC ołowiowe
5. ✅ 0.45mm 10000sztuk PTMC ołowiowe
6. ✅ 0.50mm 10000sztuk PTMC ołowiowe
7. ✅ 0.55mm 10000sztuk PTMC ołowiowe
8. ✅ 0.60mm 10000sztuk PTMC ołowiowe
9. ✅ 0.65mm 10000sztuk PTMC ołowiowe
10. ✅ 0.76mm 10000sztuk PTMC ołowiowe

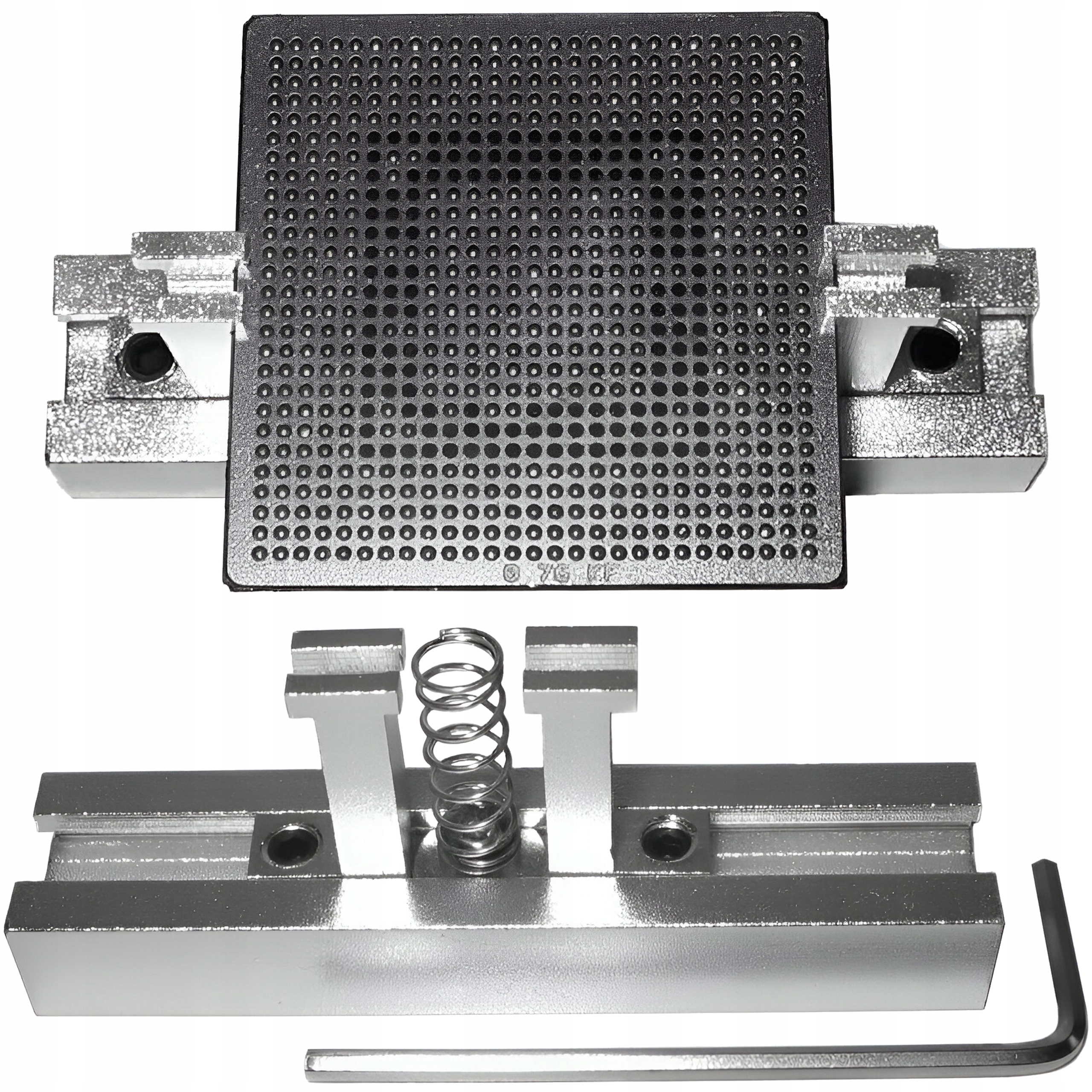

MINI UCHWYT DO UKŁADÓW BGA

Uchwyt służy do zamontowania układu BGA oraz dedykowanego lub uniwersalnego sita przeznaczonego do bezpośredniego grzania.

Uchwyt wykonany jest z anodyzowanego aluminium.

Dzięki regulowanym uchwytom jest możliwość stosowania różnej wielkości układów BGA oraz sit.

W zestawie klucz imbusowy do regulacji uchwytu.

Docisk układu BGA do sita zapewnia mocna sprężyna. Z tego też względu nie zaleca się stosowania w tym rozwiązaniu sit dużo szerszych niż układ BGA. W takich przypadkach najlepszych rozwiązaniem będzie inny uchwyt do sit do bezpośredniego grzania dostępnych na naszych aukcjach.

Parametry uchwytu:

• minimalny rozmiar sita/układu BGA - 10mm.
• maksymalny rozmiar sita/układu BGA - 45mm

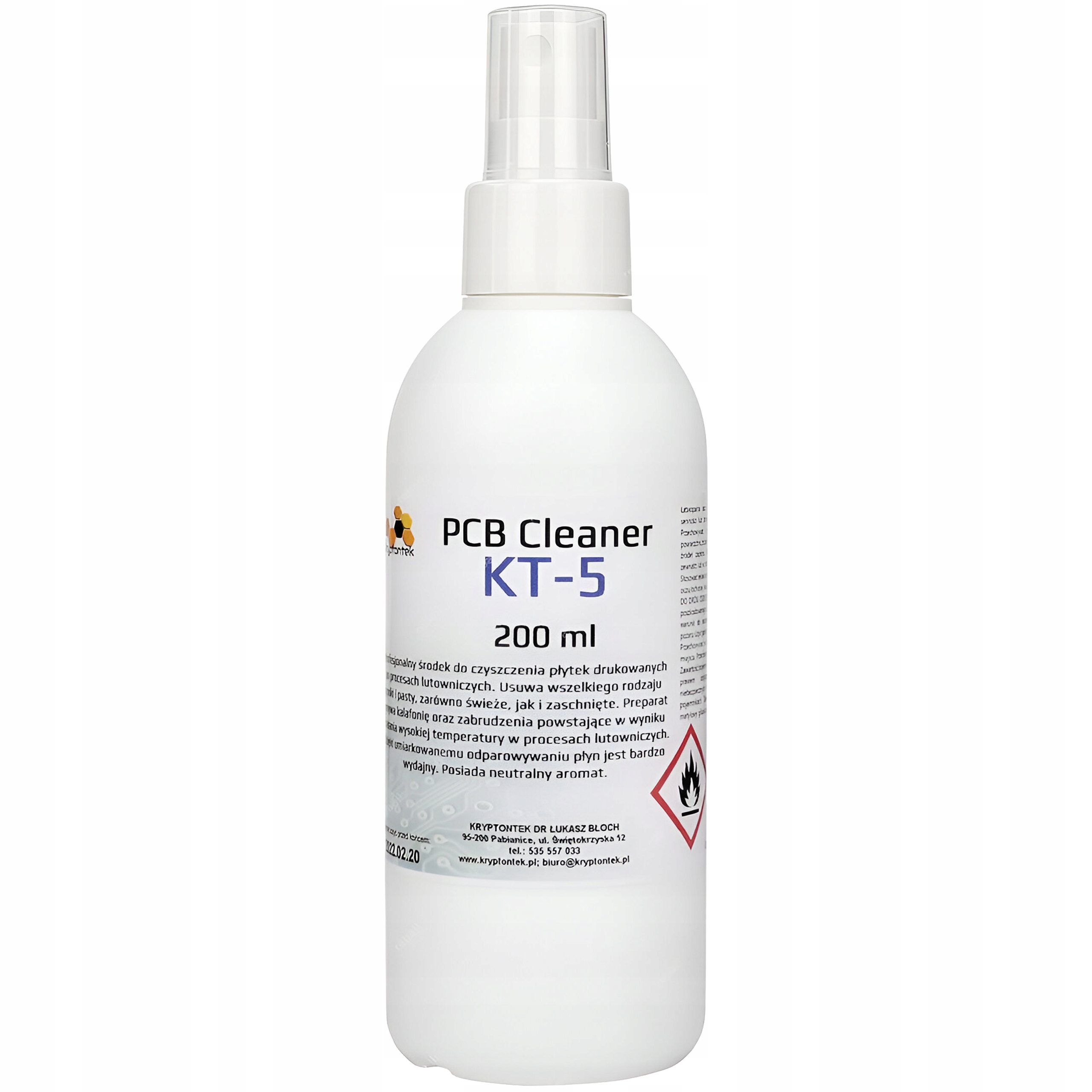

PCB CLEANER KT-5 200ml ATOMIZER

STWORZONY DLA ELEKTRONIKI PROFESJONALNY PREPARAT

DO CZYSZCZENIA PŁYTEK DRUKOWANYCH Z TOPNIKÓW I PAST

ZARAZ PO PROCESACH LUTOWNICZYCH.

Cechy produktu:

• płyn KT-5 szybko i skutecznie usuwa zabrudzenia powstające w wyniku działania wysokiej temperatury w procesach lutowniczych,
• bezpośrednio po procesach lutowniczych, gdy czyszczona powierzchnia jest jeszcze ciepła (lecz nie gorąca) czyszczenie przebiega znacznie szybciej, łatwiej i wydajniej niż klasyczne środki do tych zastosowań. Preparat w takich warunkach szybciej odparowuje pozostawiając czystą płytkę drukowaną,
• doskonale zmywa kalafonię,
• usuwa wszelkiego rodzaju topniki i pasty, zarówno świeże, jak i zaschnięte,
• oprócz płytek drukowanych środek bardzo dobrze czyści narzędzia tj. pęsety, pędzelki, szpatułki,
• preparat charakteryzuje się obniżoną aromatycznością w stosunku do innych produktów czyszczących,
• dzięki umiarkowanemu odparowywaniu płyn jest bardzo wydajny, obniżając koszty czyszczenia,
• może być stosowany w myjkach ultradźwiękowych,
• bezpieczny dla tworzyw sztucznych,
• środek nie jest zamiennikiem izopropanolu, jednak w wielu sytuacjach szczególnie zaraz po procesach lutowniczych znacząco przewyższa jego właściwości,
• nie pozostawia białych nalotów, odparowuje całkowicie, nie pozostawiając osadów.

Pojemność: 200ml (z atomizerem)

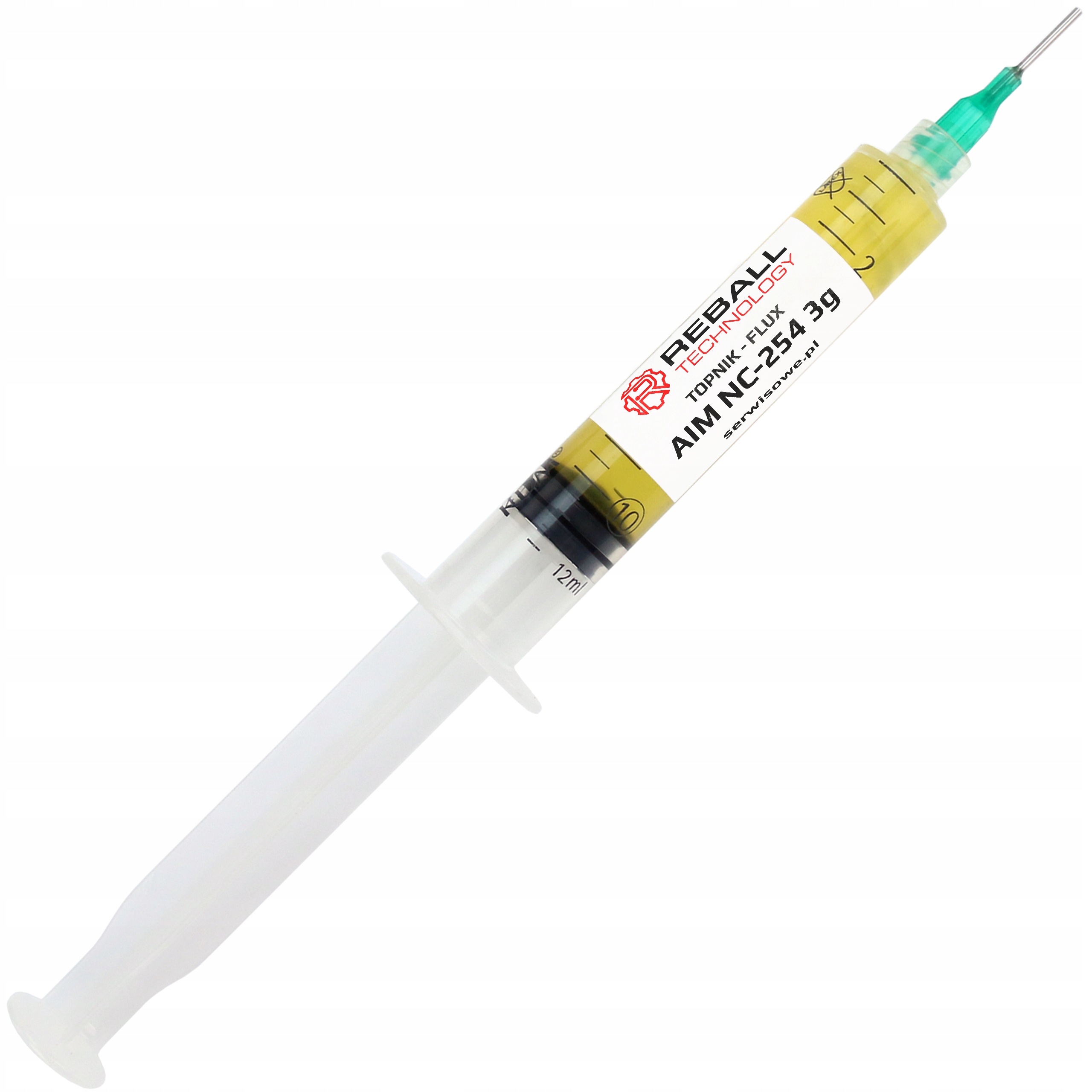

TOPNIK AIM NC254 3g DO LUTOWANIA m.in BGA I SMD

Topnik AIM NC254 jest kompatybilny z technologią ołowiową SN62/SN63 i bezołowiową SAC305/SN100C (Lead-free).

Strzykawka 3gr + igła dozownicza.

Topnik NC254 poprzez swoje szerokie okno procesowe stosowany jest do nakładania bądź wymiany kulek BGA, napraw układów elektronicznych oraz aby właściwie zwilżać wszystkie powierzchnie lutowane.

Połączenia lutowane są jasne, gładkie i błyszczące. Doskonałe rezultaty lutowania można uzyskać zarówno w lutowaniu ręcznym, stosując stację do lutowania gorącym powietrzem, stację do napraw czy piec do lutowania rozpływowego.

Jest to topnik typu no-clean, ma konsystencję żelu. Zanieczyszczenia, które pozostają na powierzchni po procesie lutowania są przeźroczyste i mają niewielki wpływ na wygląd gotowego produktu. Do czyszczenia ich czyszczenia polecamy izopropanol lub dedykowane produkty jak KT-5 i KT-6.

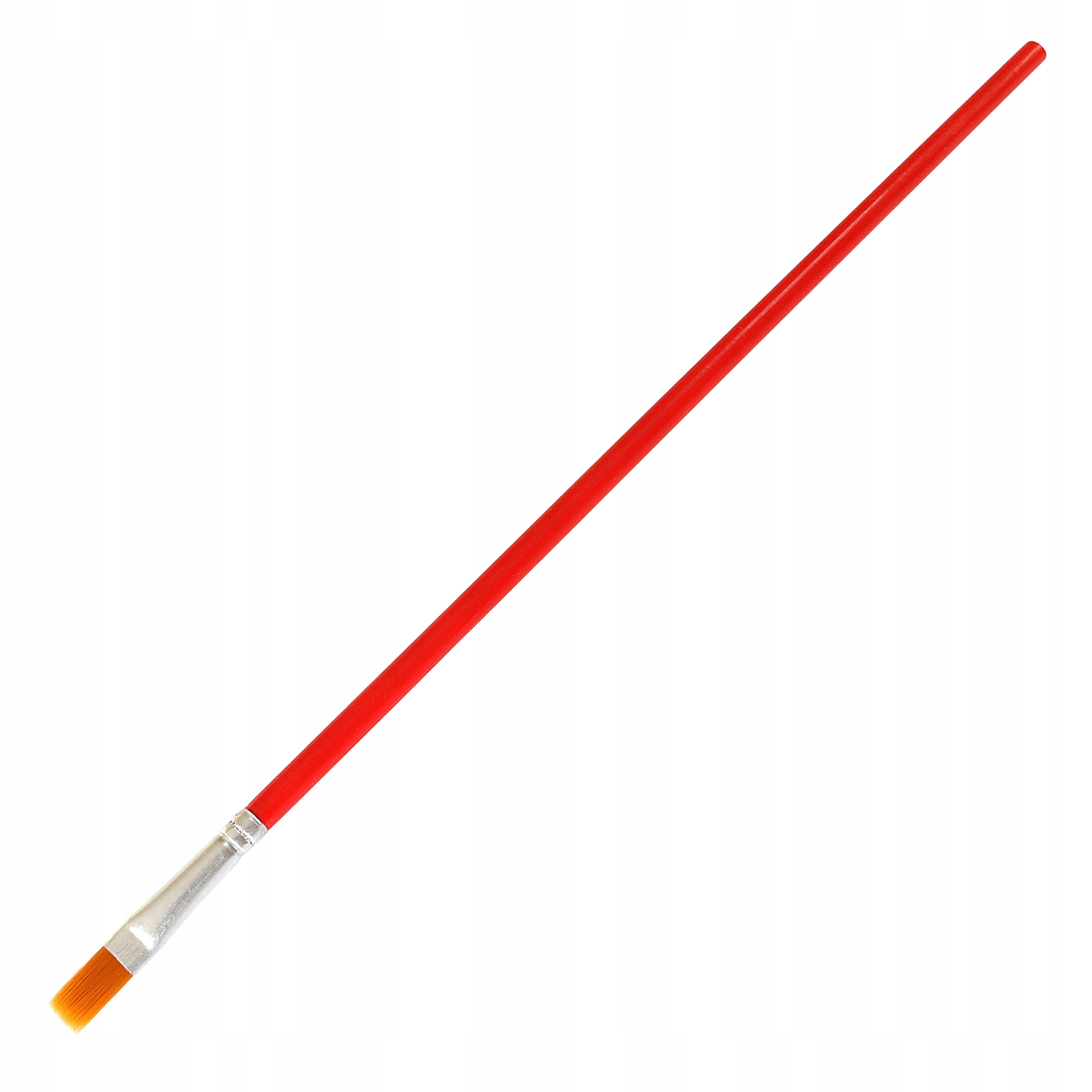

PĘDZELEK ESD Z MIĘKKIM WŁOSIEM

przeznaczony do precyzyjnego rozprowadzania wszelkich topników, past oraz fluxów

Pędzelek służy do nakładania i rozprowadzania topników, past, fluxów na układy i płytki drukowane jak również do wszelkiego czyszczenia płytek drukowanych oraz urządzeń elektronicznych.

Pędzelek zbudowany jest z materiałów zapobiegających wyładowaniom elektrostatycznym (ESD), dzięki temu wszelkie pojawiające się ładunki nie uszkodzą elementów na płytkach PCB.

Wymiary pędzelka:

• długość całkowita: 250mm
• szerokość włosia: 7mm
• grubość warstwy włosia: 2,5mm
• wysokość włosia: 12mm

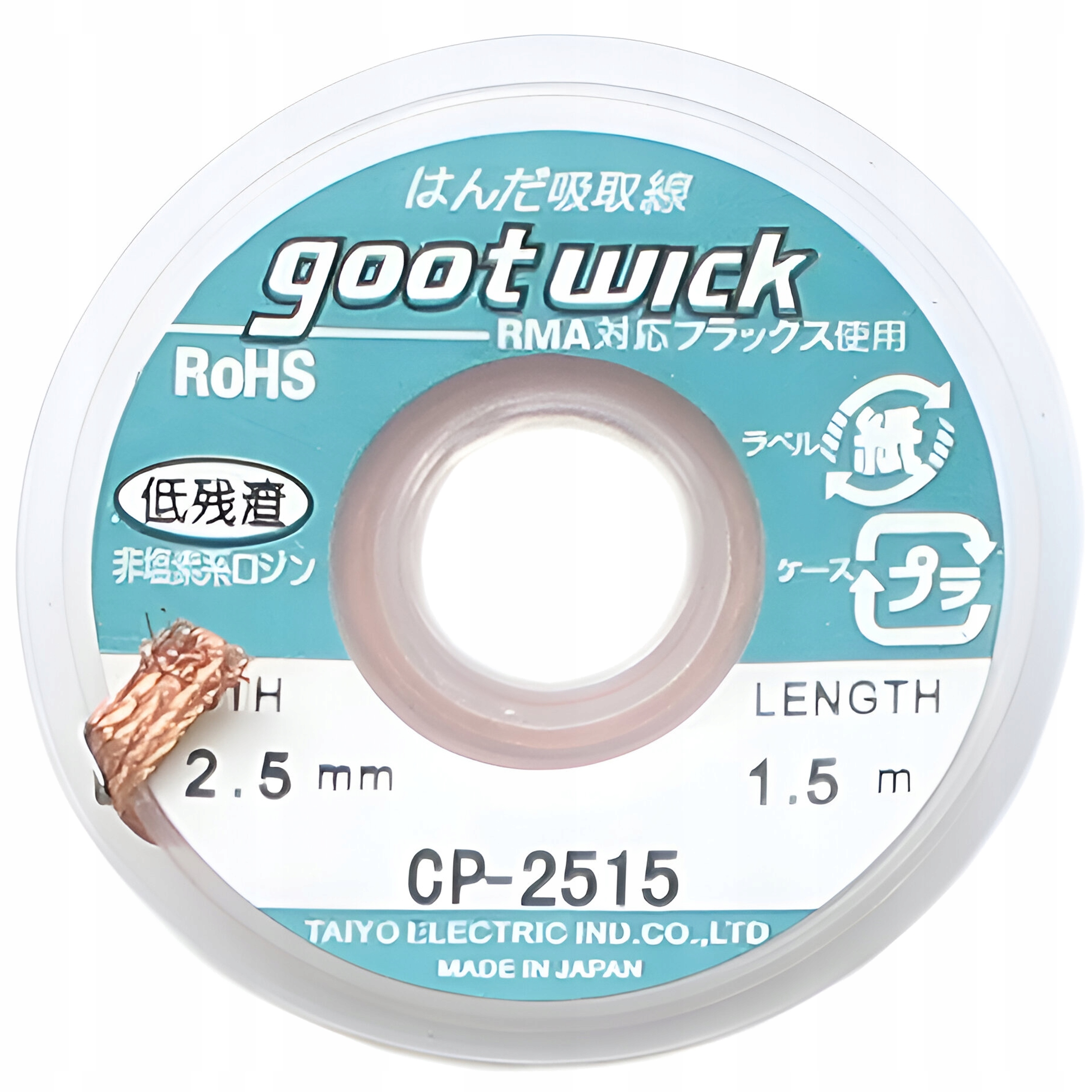

PLECIONKA MIEDZIANA GOOTWICK 2,5mm/1,5m

Plecionka rozlutowująca wykonana jest w postaci miedzianej taśmy złożonej z wielu pojedynczych splecionych pasków miedzianych. Służy do usuwania nadmiaru cyny lub oczyszczania ścieżek z resztek lutowia.

Dane techniczne:

• materiał: miedź
• szerokość: 2,5mm
• długość: 1,5m
