BAKON 950D T13 XL

Idealny zestaw dla każdego zajmującego się drobnymi jak i poważniejszymi naprawami elektroniki. Bardzo dobrze nadaje się dla hobbisty jak i dla profesjonalnego serwisu.

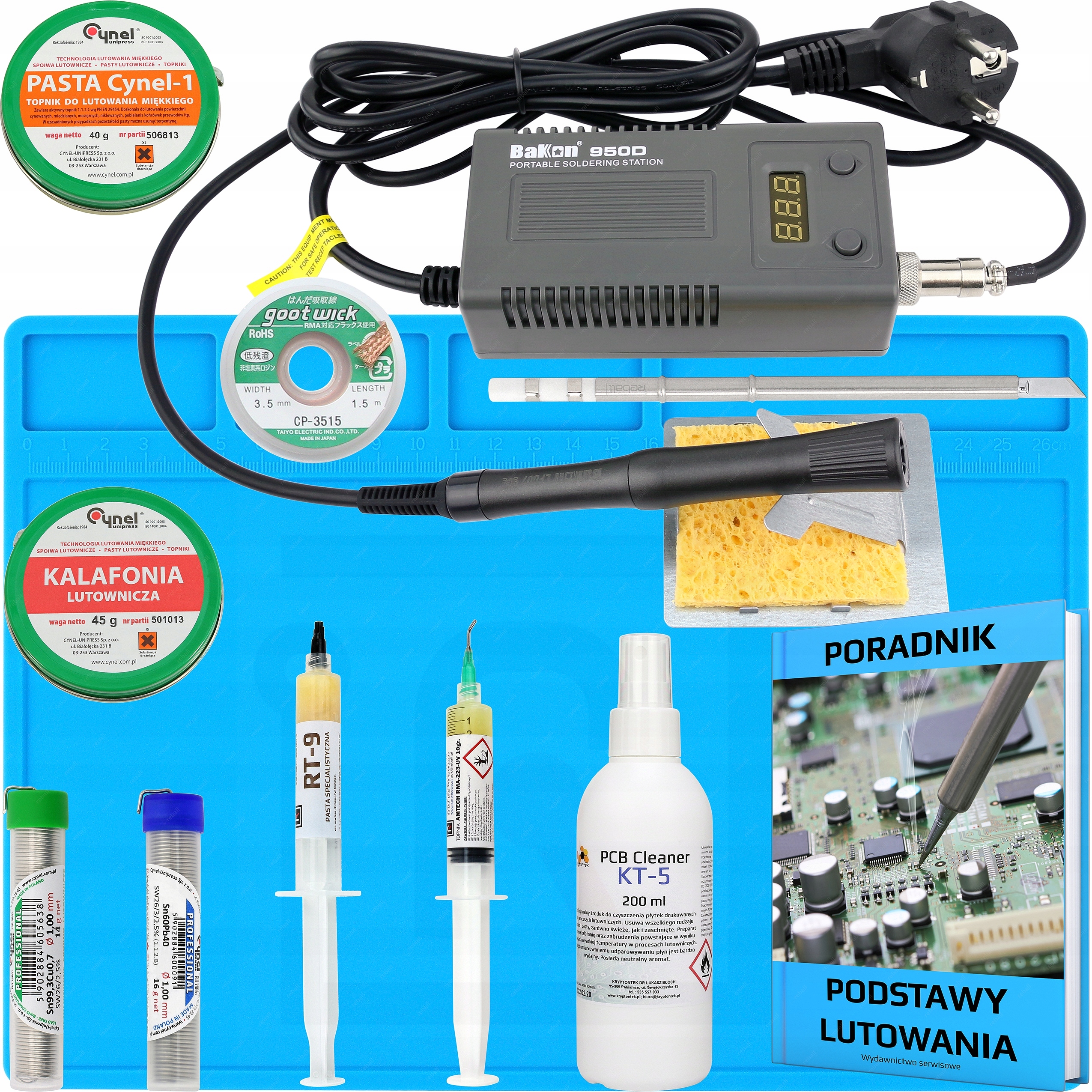

W skład zestawu wchodzą:

• stacja lutownicza Bakon 950D o mocy 50W - 1 sztuka
• kolba LF007 3pin (pod groty T13) - 1 sztuka
• grot T13-K - 1 sztuka
• podstawka pod kolbę - 1 sztuka
• gąbka do czyszczenia grotów - 1 sztuka
• mata silikonowa, izolacyjna 280mmx200 - 1 sztuka
• flux-topnik AMTECH RMA-223-UV 10g - 1 sztuka
• cyna z topnikiem 16g - 1 sztuka
• cyna bezołowiowa 14g - 1 sztuka
• pasta-topnik Cynel-1 40g - 1 sztuka
• kalafonia Cynel 45g - 1 sztuka
• specjalistyczna pasta RT-9 10g - 1 sztuka
• plecionka miedziana GOOTWICK 3,5mm - 1 sztuka
• PCB Cleaner KT-5 200ml Atomizer - 1 sztuka
• polska oraz angielska instrukcja obsługi - 1 sztuka
• Poradnik "Podstawy lutowania" wersja elektroniczna wysyłana mailowo - 1 sztuka

KOMPENDIUM WIEDZY

Poradnik "Podstawy lutowania" został stworzony przez nas z myślą o pasjonatach elektroniki, którzy chcą samodzielnie wykonywać prace serwisowe przy użyciu lutownic precyzyjnych i stacji lutowniczych oraz zadbać by ich serwis był nowoczesny.

Poradnik na ponad 40 stronach w sposób bardzo przystępny wprowadza w tajniki sprzętu, zasad prawidłowego lutowania, właściwego doboru i wykorzystania chemii i akcesoriów, oraz przygotowania stanowiska pracy.

Kompendium to przekazuje niezbędne informacje, podpowiada rozwiązania, wyjaśnia różnice techniczne, by Twoja przygoda z lutowaniem od początku cechowała się najwyższym poziomem profesjonalizmu.

Poradnik w wersji elektronicznej PDF wysyłamy po zakupie.

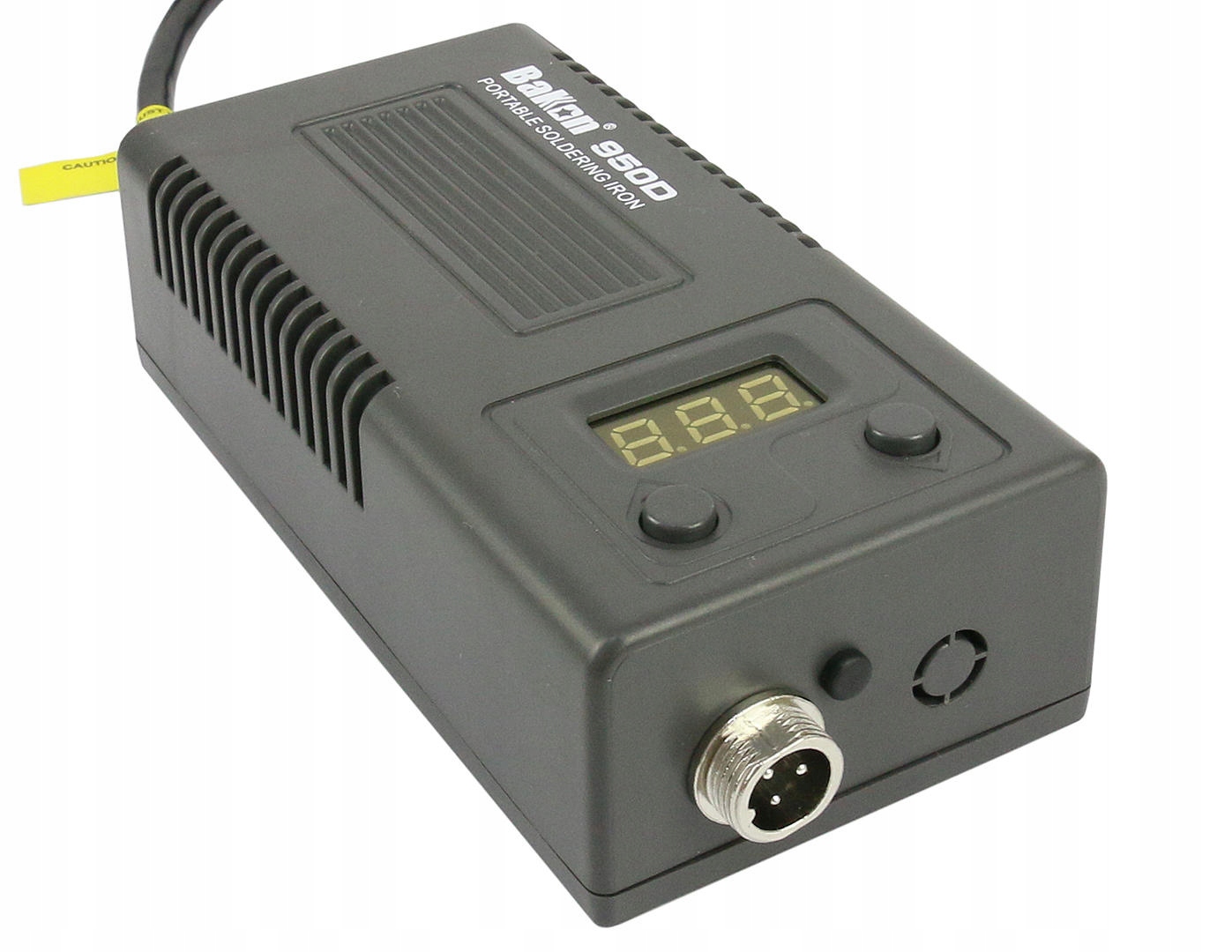

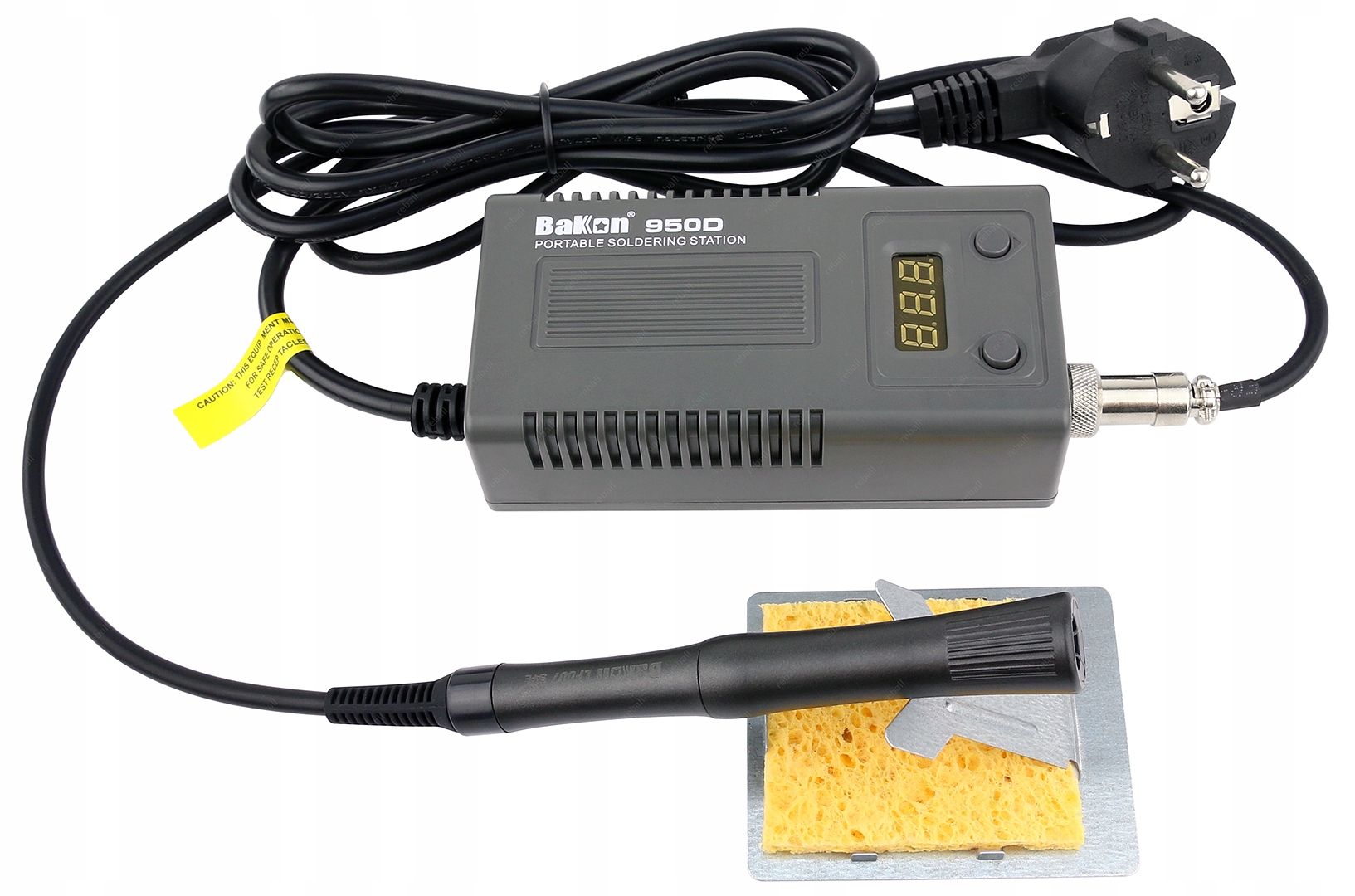

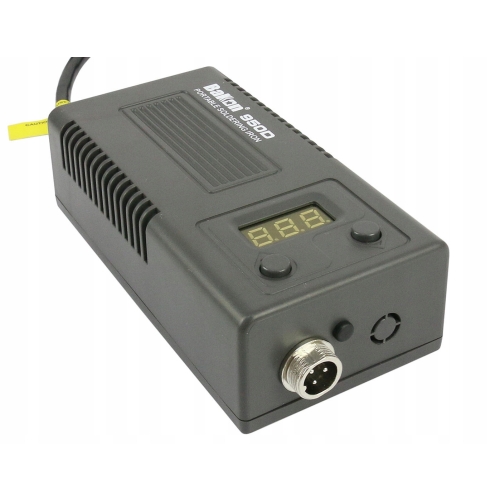

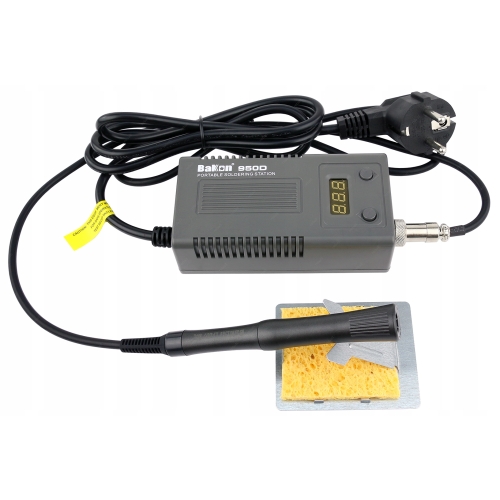

STACJA LUTOWNICZA BAKON 950D 50W

Cechą charakterystyczną modelu 950D jest kompatybilność z grotami z serii T13 w tym typu szpatułka szczególnie przydatnymi przy czyszczeniu padów na układach BGA lub PCB z pozostałości starego lutowia co pozwala znacznie skrócić czas całego procesu do niezbędnego minimum (<1min) a przy tym zminimalizować możliwość przegrzania układu czy zniszczenia padów. Zalecana temperatura do czyszczenia padów to ~290-300°C.

Cyfrowa stacja lutownicza BAKON 950D pozwala na pracę w zakresie temperatur 180-450°C.

Stacja posiada również możliwość cyfrowej kalibracji temperatury.

Oprócz zmiany temperatury co 1°C istnieje możliwość zmiany temperatury skokowo co 50°C (250 / 300 / 350 / 400 / 450°C) naciskając jeden z dwóch przycisków sterujących.

DANE TECHNICZNE

• napięcie zasilania: AC 100-240V 50/60Hz
• moc: 50W
• napięcie wyjściowe na grot: 230VAC
• zakres temperatur: 180-450°C
• kolba: LF007 3pin (groty T13)
• potencjał między grotem a uziemieniem: <2mV
• rezystancja między grotem a uziemieniem: <2Ohm
• sterowanie temperaturą: cyfrowe przyciskami co 1°C oraz skokowe
• wyświetlacz LED pokazujący ustawianą lub aktualną temperaturę
• zabezpieczenie ESD SAFE
• możliwość kalibracji temperatury
• długość uchwytu do grotów wraz z przewodem: 1,2m
• długość uchwytu do grotów: 180mm
• waga uchwytu do grotów: 80g
• wymiary 133 x 60 x 35mm
• waga całkowita: 405g
• gwarancja: 24 miesiące (nie obejmuje grotów)
• ilość: 1 sztuka

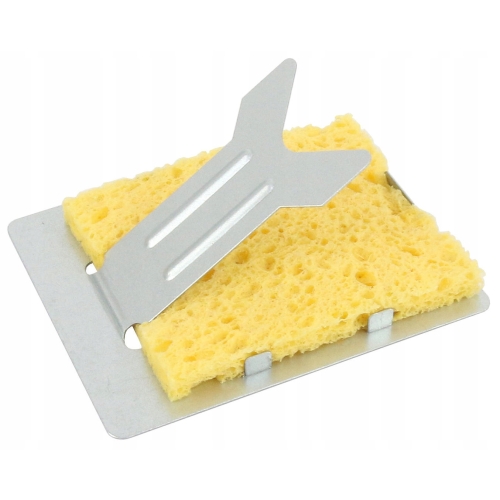

METALOWA PODSTAWKA Z GĄBKĄ

Gąbka umieszczona jest w metalowej wanience i zablokowana ze wszystkich stron.

Podstawka jest uniwersalna i pasuje do lutownic Yihua, Aoyue, PT, Zhaoxin, Bakon, GM-951 oraz innych.

Ilość: 1 sztuka

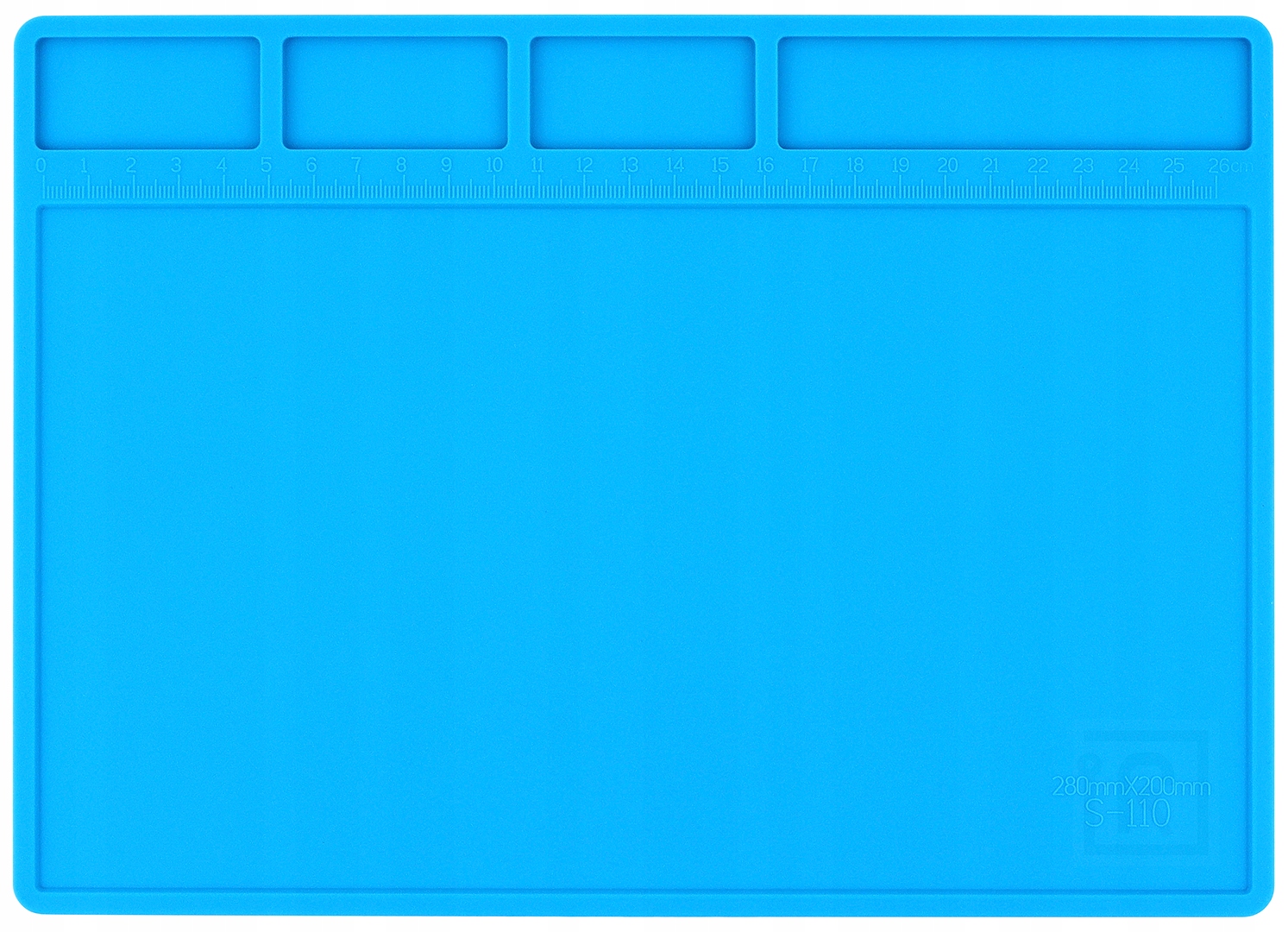

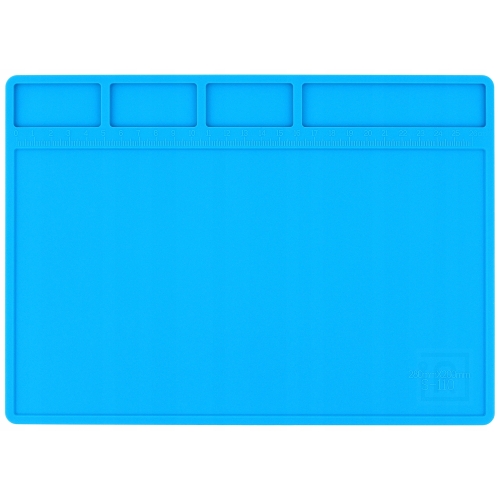

MATA SILIKONOWA 280x200mm S-110

Mata silikonowa przeznaczona jest do serwisów urządzeń elektronicznych, GSM, foto.

Służy do segregacji i unieruchomienia części i elementów elektronicznych, wszelkich elementów metalowych i śrubek podczas naprawy smartfonów, tabletów, laptopów itp.

Wykonana jest z silikonu odpornego na temperatury 500°C. Dzięki temu prace lutownicze można wykonywać bezpośrednio na płytce PCB umieszczonej na macie.

Antypoślizgowe właściwości silikonu pomagają podczas lutowania ponieważ przedmioty nie przesuwają się.

Posiada przegródki w których można umieścić śrubki w sposób zorganizowany tj np wg kolejności montażu i demontażu.

Mata została wyposażona w linijkę o długości 20cm.

Dane techniczne:

• 4 przegródki na większe elementy
• wymiar całkowity: 28x20cm
• grubość: 3-4mm
• odporność temperaturowa: do 500°C
• kolor: niebieski lub transparentny wysyłany w zależności od dostawy.
• ilość: 1 sztuka

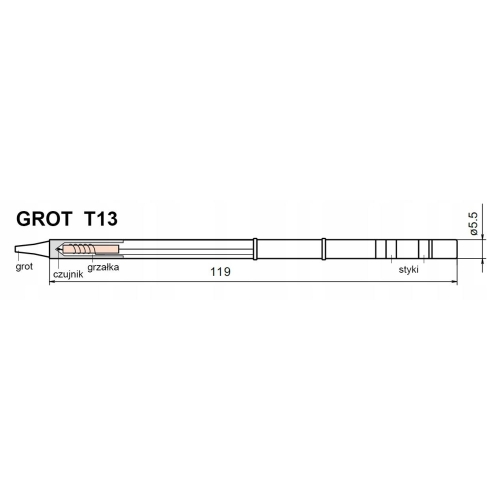

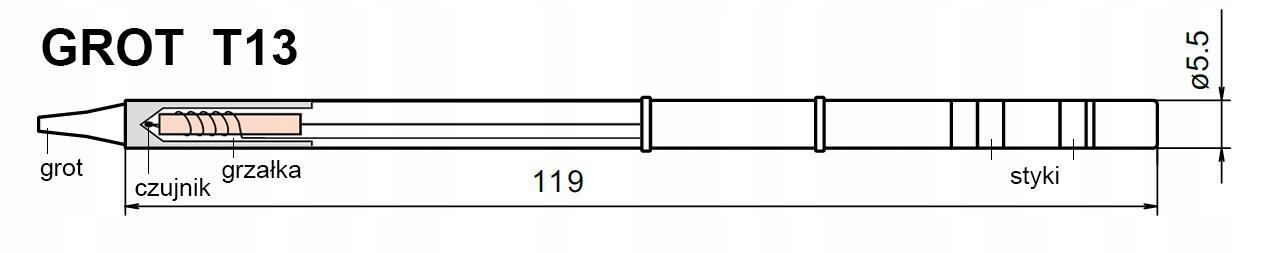

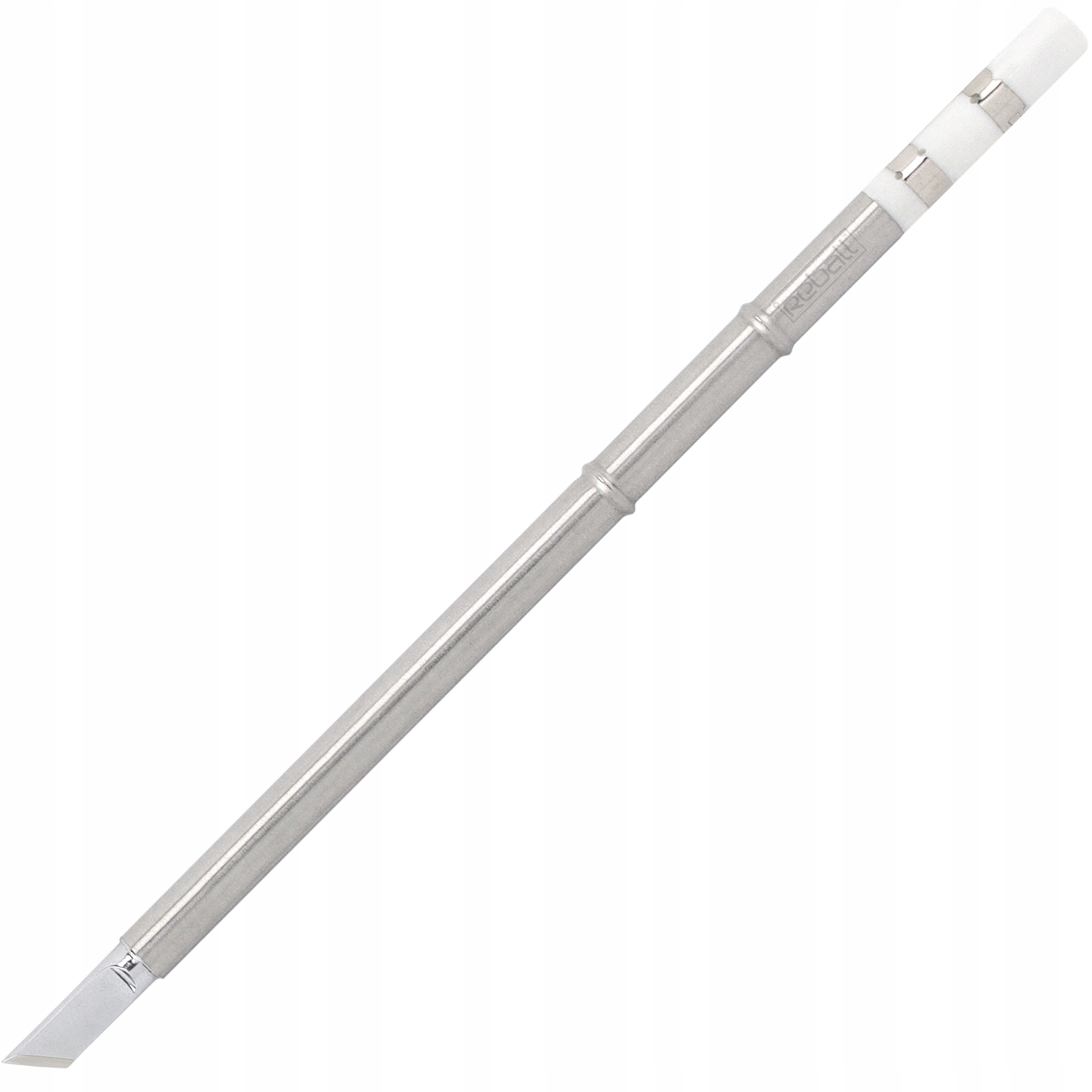

GROT T13-K

Dane techniczne:

• kompatybilność: kolba Bakon LF007
• długość grotów: 119mm
• średnica grotów: 5,5mm
• ilość: 1 sztuka

Groty T13 są krótsze od modeli T12 a razem z kolbą LF007 i lutownicą Bakon 950D stanowią ciekawy zestaw do prac lutowniczych w terenie.

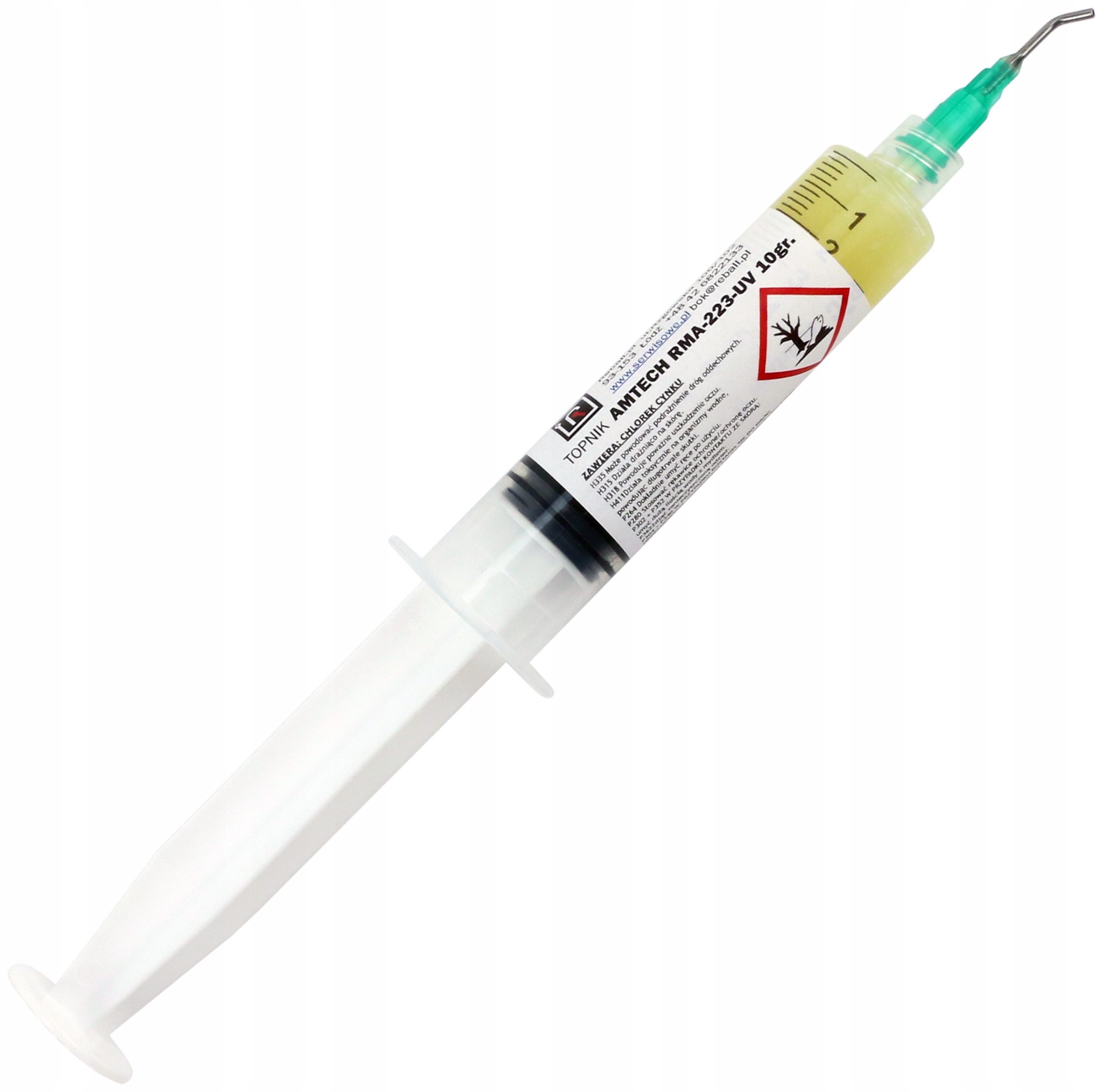

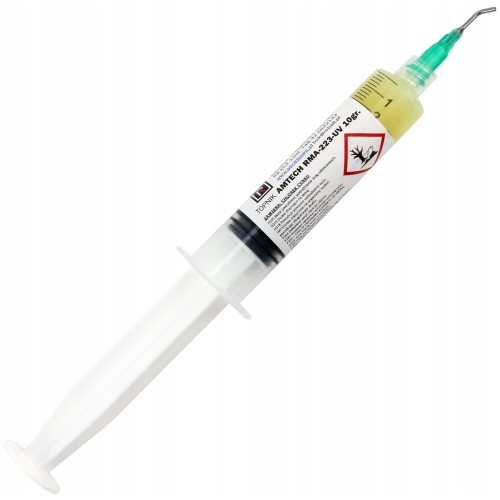

FLUX-TOPNIK AMTECH RMA-223-UV 10g

PRZEZNACZONY DO LUTOWANIA SMD I BGA

Flux RMA-223-UV stosowany jest m.in do układów BGA i SMD.

Flux w postaci pasty jest łatwy w nakładaniu i zmywaniu.

Nie pozostawia nagaru oraz zanieczyszczeń.

Stosowanie fluxów w procesie lutowania pozwala na:

• równomierne rozprowadzenie ciepła ze stacji lutowniczej hot air,
• zapobieganie klejenia się roztopionego spoiwa lutowniczego,
• przeciwdziałanie osadzania się pozostałości topnika powodujących korozje ścieżek,
• uzyskanie wysokiej ekonomii poprzez równomierne i dokładne rozprowadzenia topnika.

Flux z dodatkiem składnika UV pozwalającego wykryć błędy podczas nanoszenia pasty metodą sitodruku.

Do czyszczenia pozostałości można używać płynów typu izopropanol oraz płynów dedykowanych jak KT-5 i KT-6.

Flux RMA-223 to topnik o bardzo dobrym stosunku ceny do jakości i szerokim spektrum stosowania.

Ilość: 1 sztuka

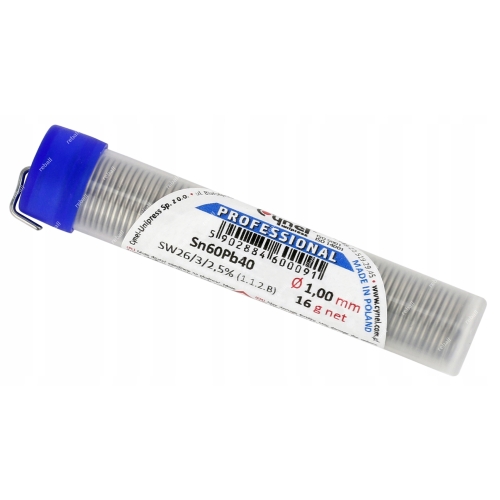

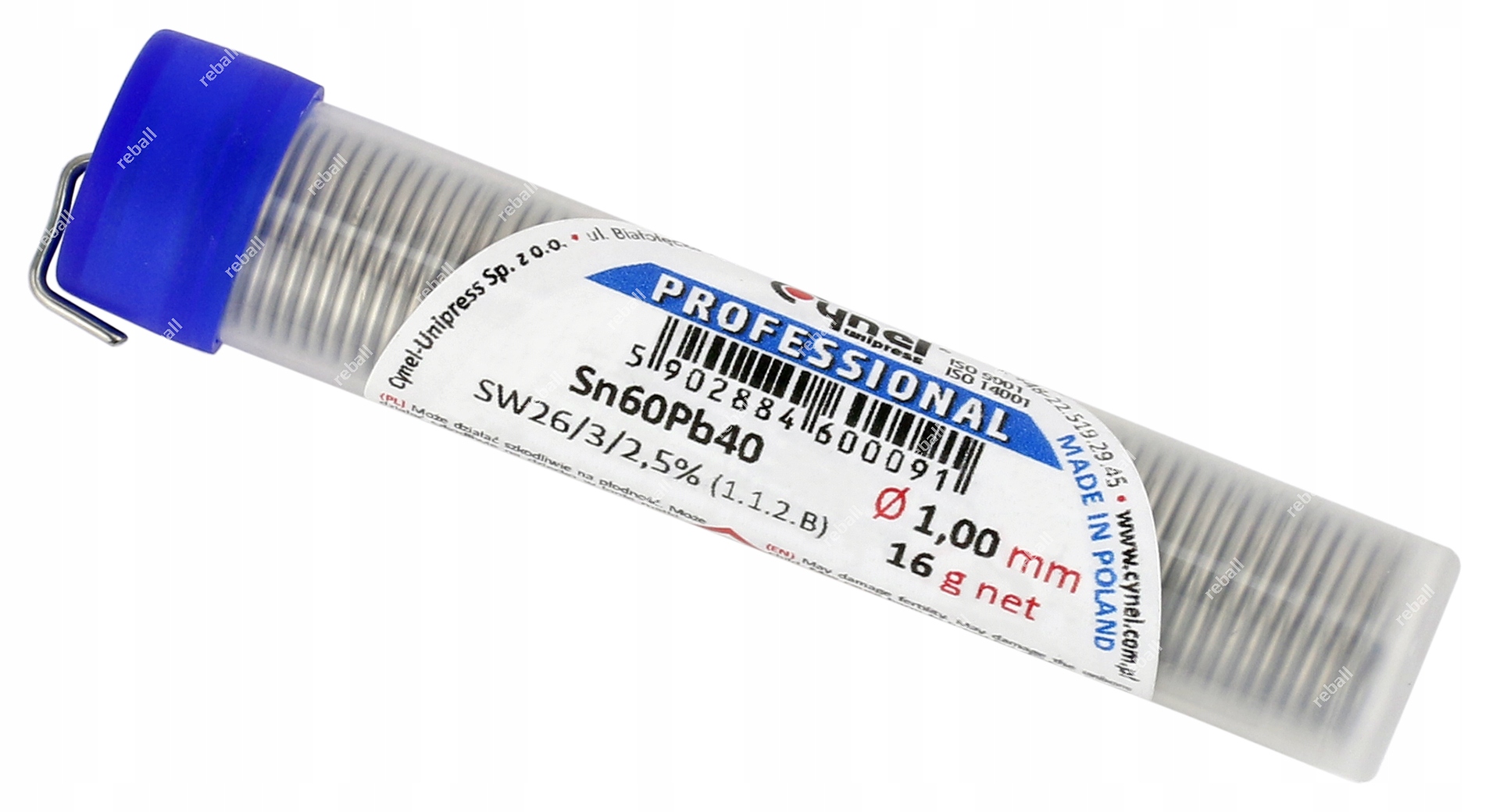

CYNA Z TOPNIKIEM DO LUTOWANIA

CYNEL 16g 1mm 3m

Spoiwo umieszczone jest w fiolce dzięki czemu łatwo się wyciąga, nie plącze i nie łamie.

Stop ołowiowy S-Sn60Pb40 wyprodukowany w pierwszym wytopie cyny i ołowiu zgodnie z normą PN EN 29453:2000, w ciągłym procesie odlewania bez dostępu powietrza, następnie wyciskany, co zapewnia eliminację występowania tlenków.

Spoiwo lutownicze S-Sn60Pb40 ma zastosowanie głównie w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice oraz do lutowania elementów z pokryciami cynowymi, cynowo-ołowiowymi, kadmowymi, cynkowymi i srebrnymi.

Pozostałości topnika SW26 nie wymagają zmywania.

Dane techniczne:

• oznaczenie stopu: S-Sn60Pb40 (cyna 60%, ołów 40%)
• typ: drut 1.0mm
• długość: 3m
• waga: 16g
• minimalna czystość użytych surowców: 99,90%
• topnik: SW26
• zawartość topnika: 2.5%
• temperatura topnienia spoiwa: 183°C do 190°C
• temperatura pracy: 320°C do 420°C
• ciężar właściwy: 8,65 g/cm3
• opakowanie: fiolka
• producent: Cynel
• ilość: 1 sztuka

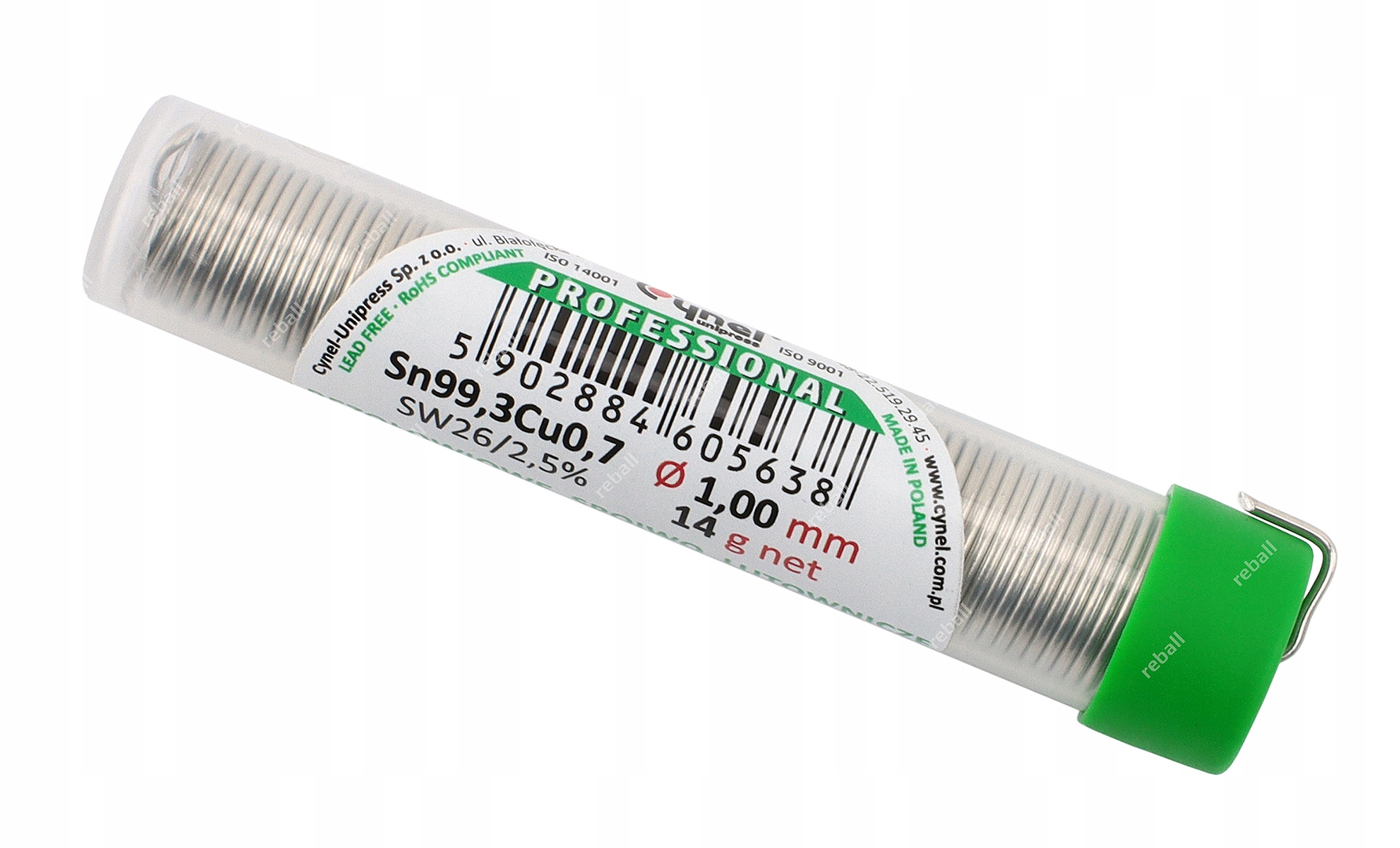

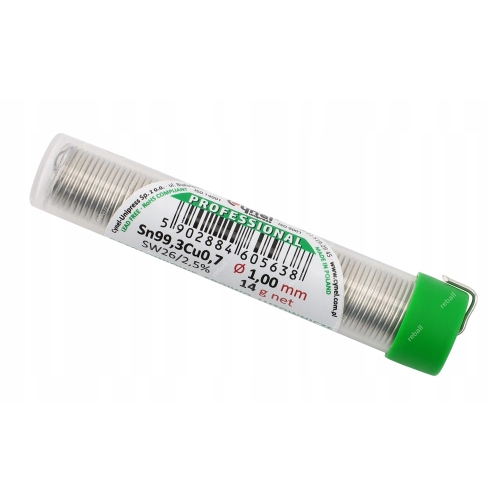

CYNA BEZOŁOWIOWA CYNEL Sn99,3Cu0,7

drut 1.0mm 14g - z topnikiem  SW26/2,5%

Stop bezołowiowy S-Sn99,3Cu0,7 wyprodukowany w pierwszym wytopie cyny i miedzi zgodnie z PN EN 29453-24. Popularny lut miękki, przeznaczony jako nisko kosztowy zamiennik dla spoiw cynowo ołowiowych.

Wysokiej jakości spoiwo Sn99,3Cu0,7 przeznaczone jest do lutowania miękkiego w elektronice jak i elementów aluminiowych oraz instalacji wodnych i CO.

Dane techniczne:

• oznaczenie stopu: S-Sn99,3Cu0,7 (cyna 99,3%, miedź 0,7+/-0,2%)
• typ: drut 1.0mm
• waga: 14g
• minimalna czystość użytych surowców: 99,90%
• topnik: SW26
• zawartość topnika: 2.5%
• temperatura topienia: 227°C
• temperatura lutowania: 300-400°C
• ciężar właściwy: 7,3g/cm3
• opakowanie: fiolka
• producent: Cynel
• ilość: 1 sztuka

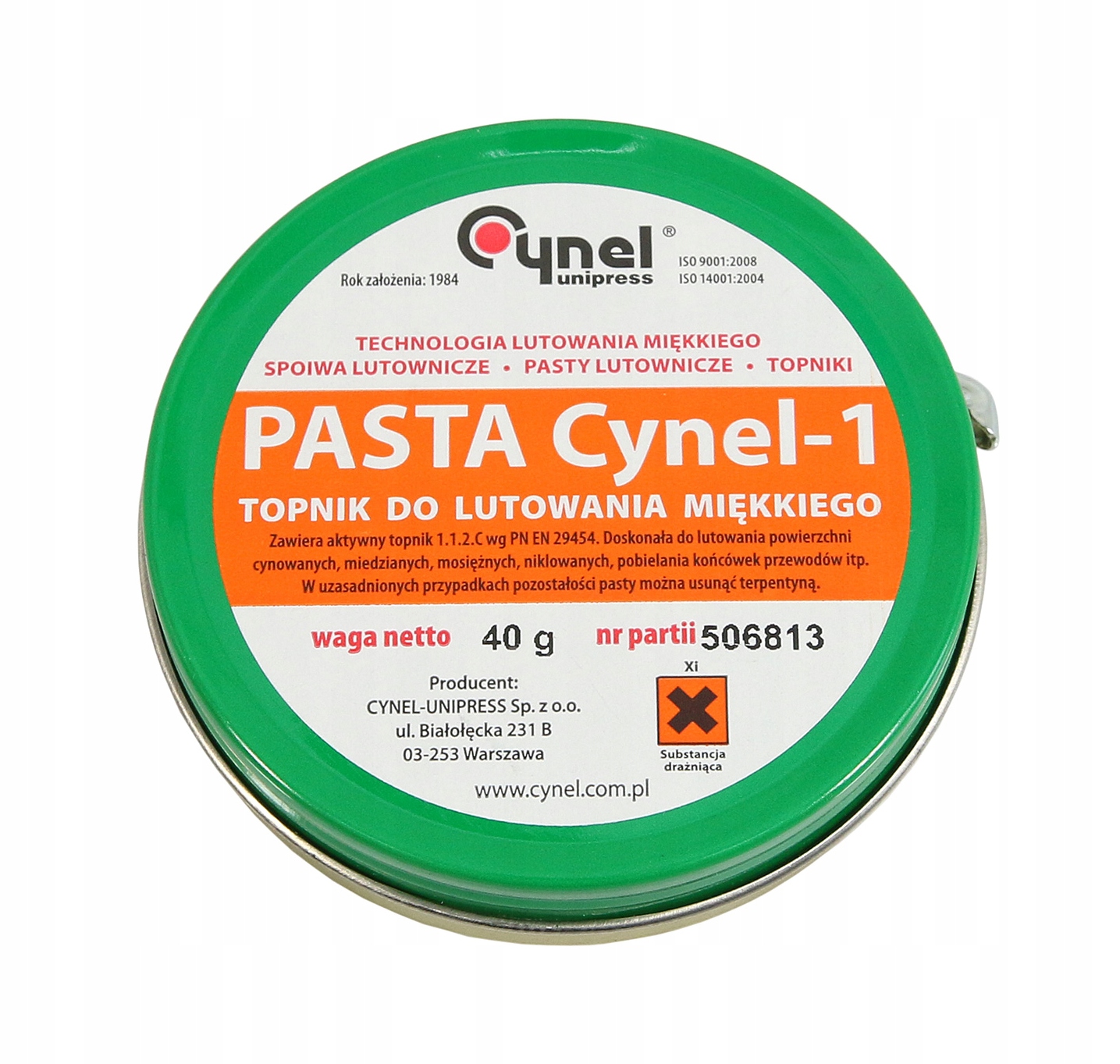

PASTA TOPNIK DO LUTOWANIA MIĘKKIEGO

Cynel-1 40g

Pasta Cynel-1 to średnio aktywna pasta na bazie kalafonii z aktywatorami organicznymi.

Szczególnie polecana do lutowania silnie zabrudzonych lub utlenionych powierzchni.

Doskonale nadaje się do lutowania powierzchni cynowanych, miedzianych, mosiężnych, niklowanych, pobielania końcówek przewodów itp.

W uzasadnionych przypadkach pozostałości pasty można usunąć terpentyną.

Dane techniczne:

• pasta lutownicza: CYNEL-1 40g
• klasyfikacja wg DIN: 8511 SW 26
• opakowanie: 40g
• zawiera aktywny topnik 1.1.2.C wg PN EN 29454
• ilość: 1 sztuka

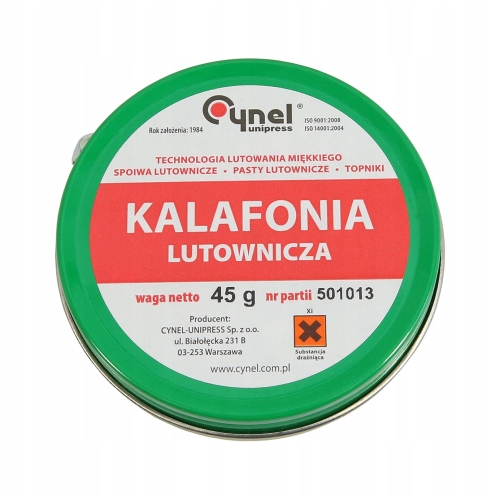

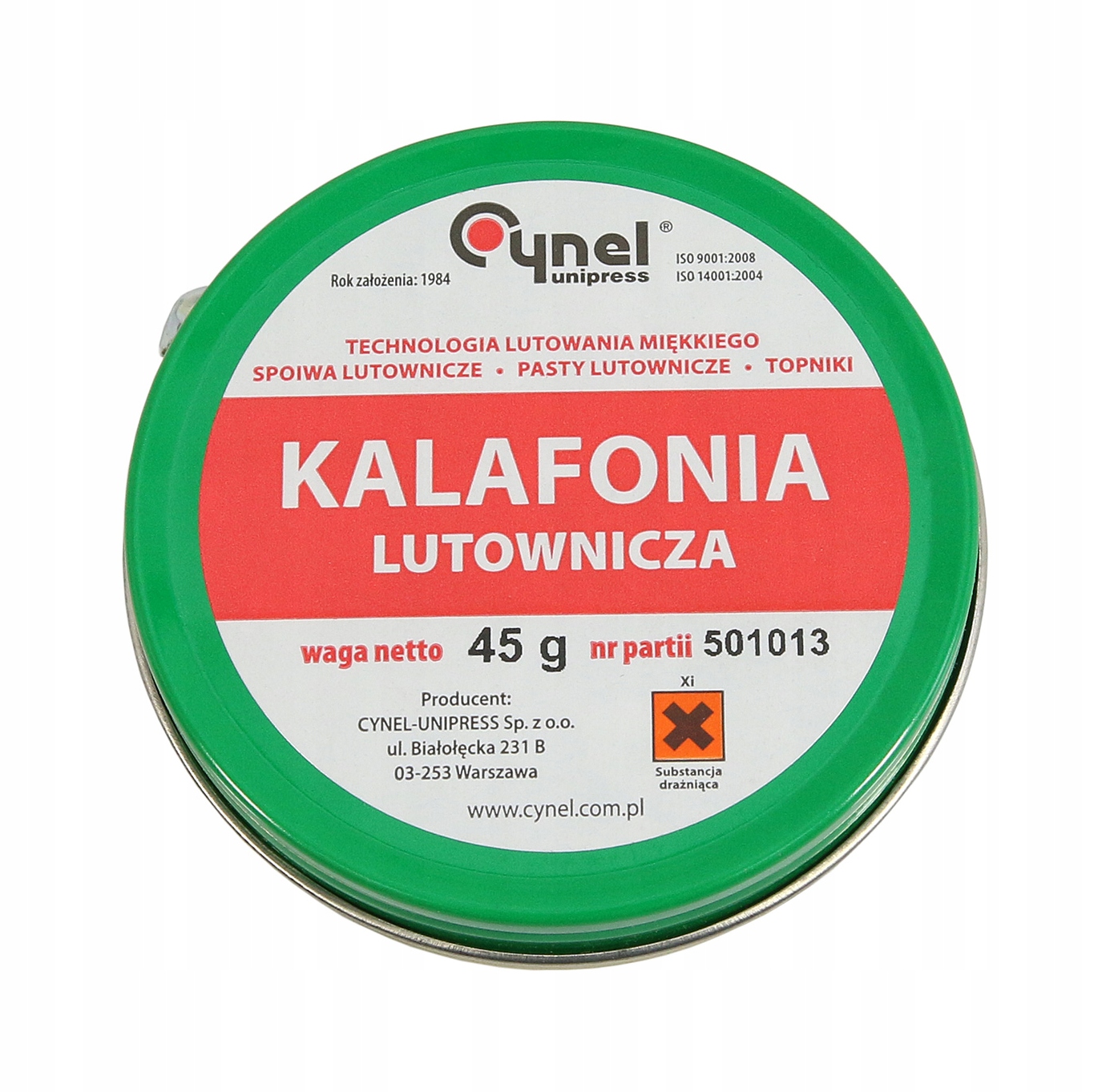

KALAFONIA TOPNIK DO LUTOWANIA MIĘKKIEGO

Cynel45g

Kalafonia lutownicza to podstawowy topnik używany w elektronice. Wyprodukowana z żywicy sosnowej.

Używana często jako baza do topnika wzorcowego (25% roztwór w alkoholu izopropylowym).

Dane techniczne:

• producent: CYNEL
• opakowanie: 45g
• ilość: 1 sztuka

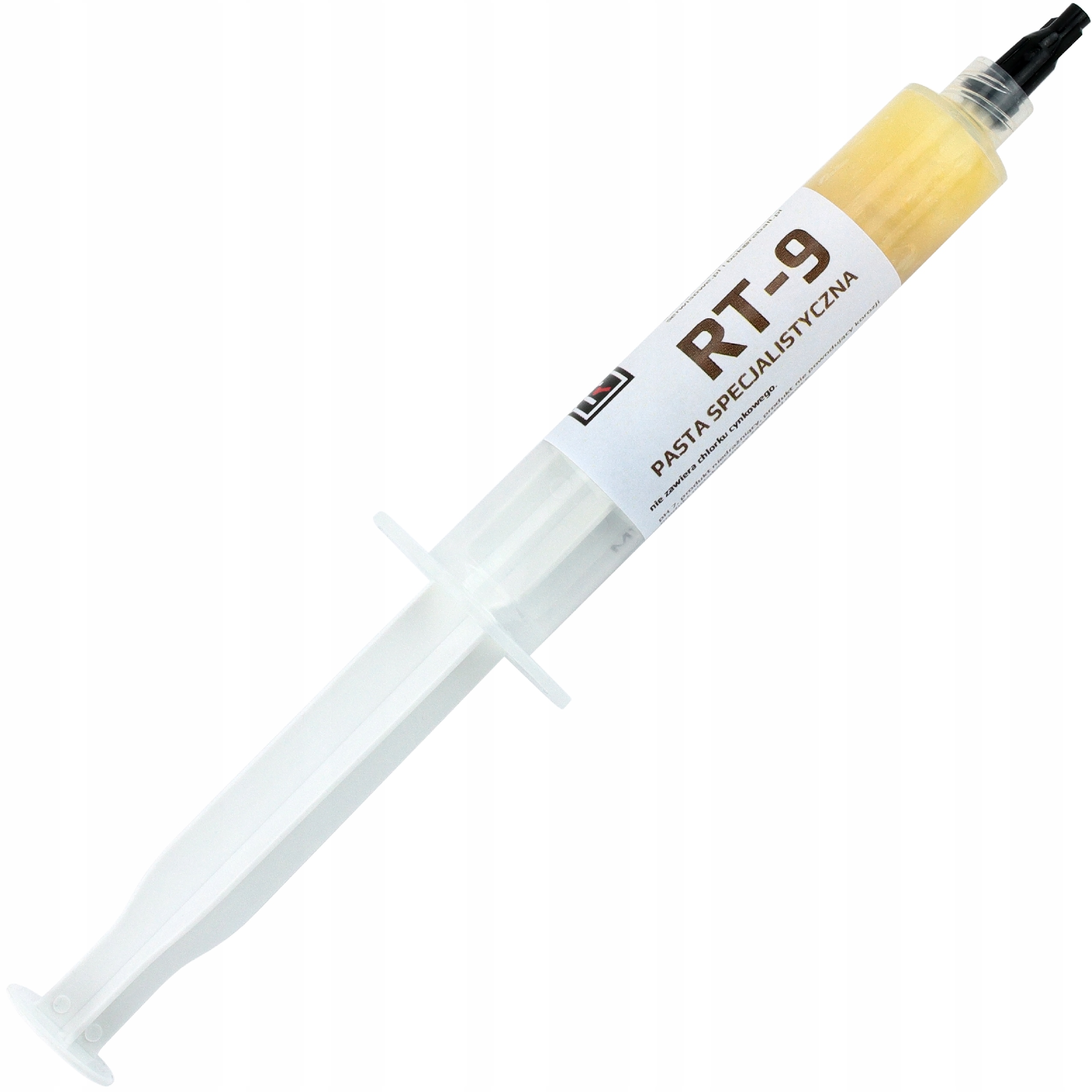

SPECJALISTYCZNA PASTA DO LUTOWANIA RT-9 10g

RT-9 to specjalistyczny środek do lutowania bez oczyszczania powierzchni.

Szerokie zastosowanie:

• lutowanie trudno lutujących się przewodów np. utlenionych, pokrytych zielonkawym nalotem, oraz innych powierzchni, które uległy skorodowaniu
• pokrywanie stopem cynowym trudnych powierzchni tj. zaśniedziałych, mocno zabrudzonych, trudnych do pobielenia
• pobielanie nowych przewodów gdzie znacząco przyspiesza proces pokrywania cyną
• lutowanie miedzi, mosiądzu, brązu
• ogólne lutowanie.

Dane techniczne:

• konsystencja: pasta
• nie zawiera chlorku cynkowego
• produkt nie powodujący korozji
• norma DIN: EN 29454 2.1.2.C
• waga: 10g
• opakowanie: strzykawka dozownicza z korkiem
• ilość: 1 sztuka

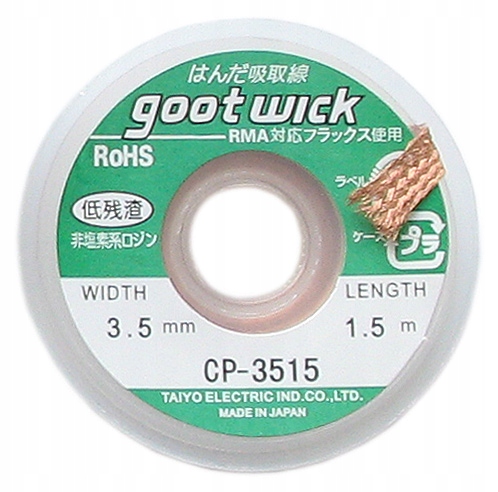

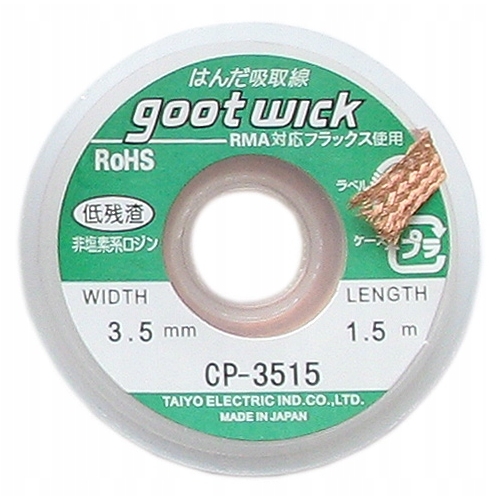

PLECIONKA MIEDZIANA GOOTWICK 3,5mm/1,5m

Plecionka rozlutowująca wykonana jest w postaci miedzianej taśmy złożonej z wielu pojedynczych splecionych pasków miedzianych. Służy do usuwania nadmiaru cyny lub oczyszczania ścieżek z resztek lutowia.

Dane techniczne:

• materiał: miedź
• szerokość: 3,5mm
• długość: 1,5m
• ilość: 1 sztuka

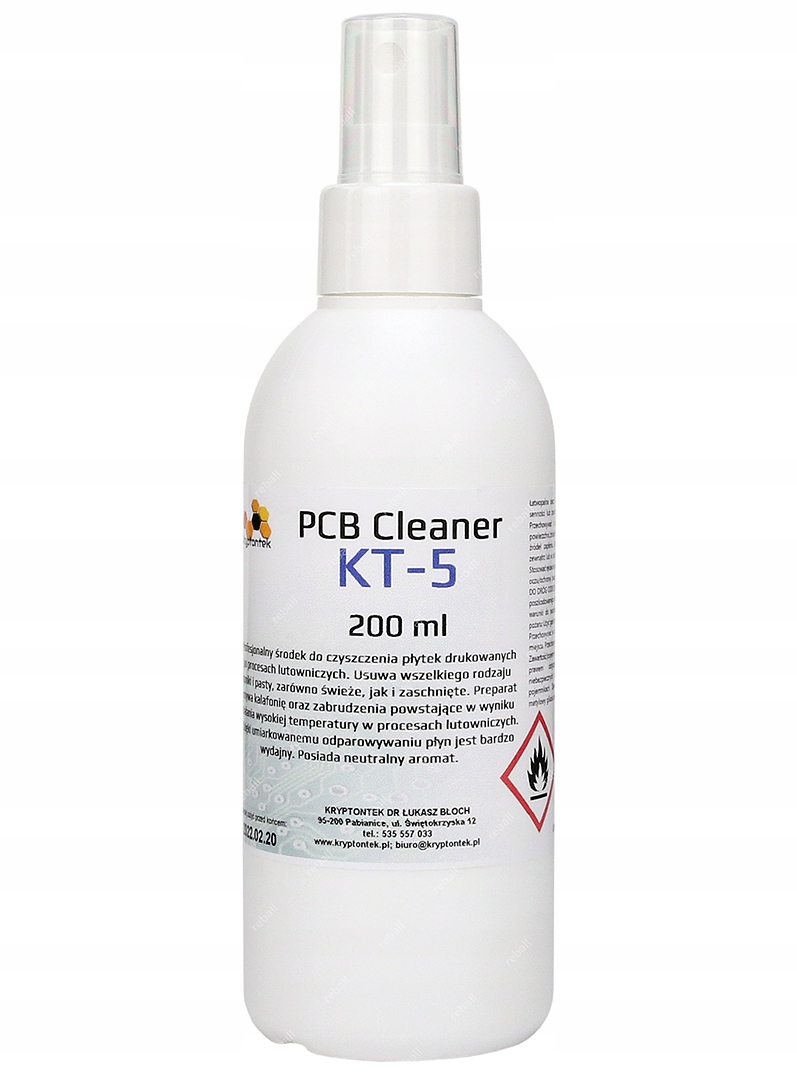

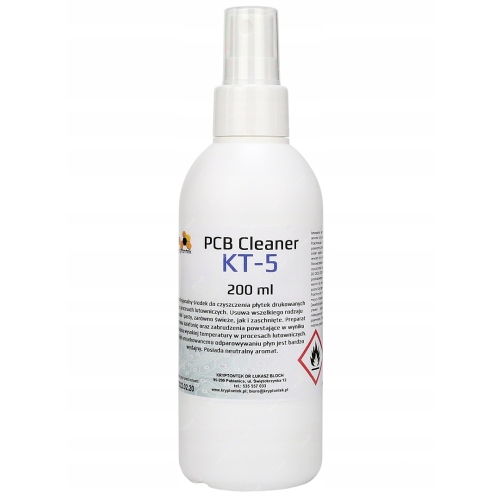

PCB CLEANER KT-5 200ml ATOMIZER

STWORZONY DLA ELEKTRONIKI PROFESJONALNY PREPARAT

DO CZYSZCZENIA PŁYTEK DRUKOWANYCH Z TOPNIKÓW I PAST

ZARAZ PO PROCESACH LUTOWNICZYCH.

Cechy produktu:

• płyn KT-5 szybko i skutecznie usuwa zabrudzenia powstające w wyniku działania wysokiej temperatury w procesach lutowniczych,
• bezpośrednio po procesach lutowniczych, gdy czyszczona powierzchnia jest jeszcze ciepła (lecz nie gorąca) czyszczenie przebiega znacznie szybciej, łatwiej i wydajniej niż klasyczne środki do tych zastosowań. Preparat w takich warunkach szybciej odparowuje pozostawiając czystą płytkę drukowaną,
• doskonale zmywa kalafonię,
• usuwa wszelkiego rodzaju topniki i pasty, zarówno świeże, jak i zaschnięte,
• oprócz płytek drukowanych środek bardzo dobrze czyści narzędzia tj. pęsety, pędzelki, szpatułki,
• preparat charakteryzuje się obniżoną aromatycznością w stosunku do innych produktów czyszczących,
• dzięki umiarkowanemu odparowywaniu płyn jest bardzo wydajny, obniżając koszty czyszczenia,
• może być stosowany w myjkach ultradźwiękowych,
• bezpieczny dla tworzyw sztucznych,
• środek nie jest zamiennikiem izopropanolu, jednak w wielu sytuacjach szczególnie zaraz po procesach lutowniczych znacząco przewyższa jego właściwości,
• nie pozostawia białych nalotów, odparowuje całkowicie, nie pozostawiając osadów.

Pojemność: 200ml (z atomizerem)

Ilość: 1 sztuka
