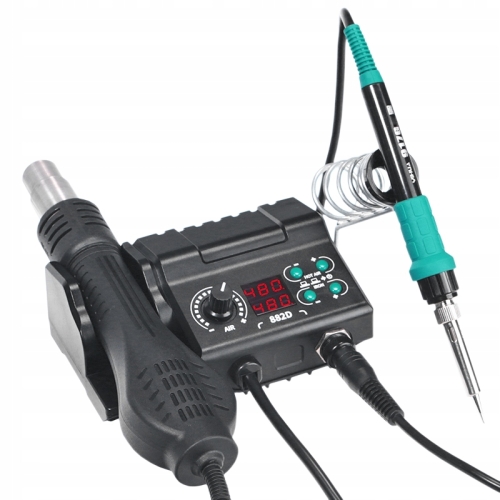

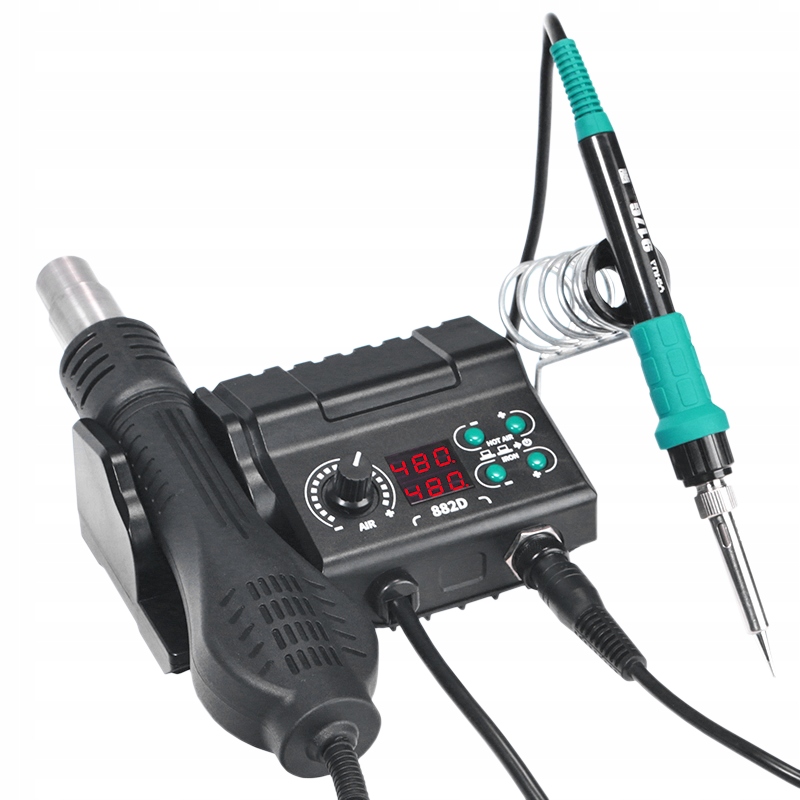

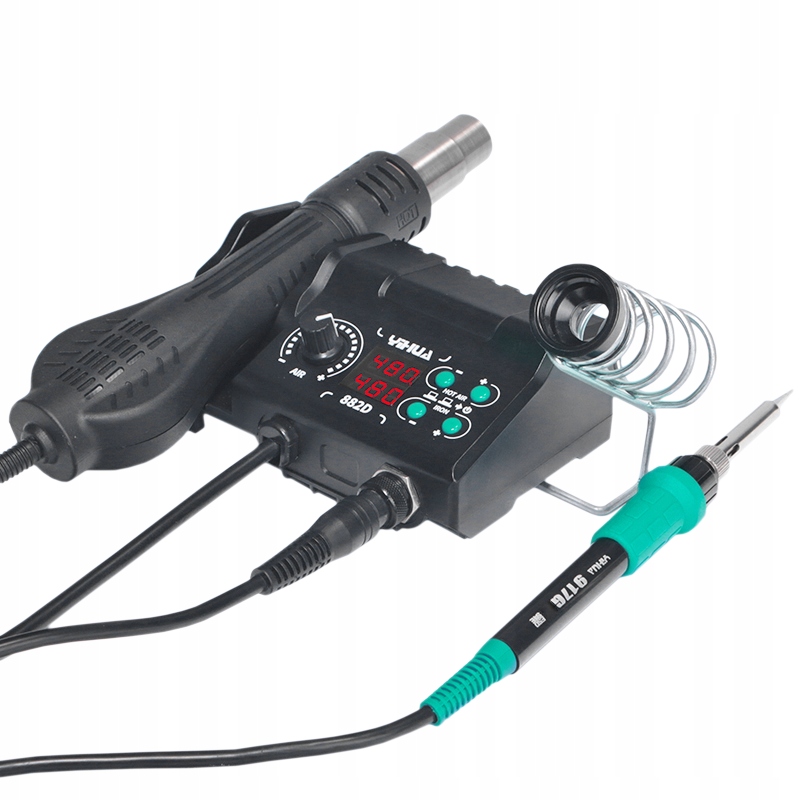

UNIWERSALNA YIHUA 882D + AKCESORIA XL

Idealny zestaw dla każdego zajmującego się naprawami elektroniki. Dzięki funkcjonalności 2w1 bardzo dobrze sprawdzi się przy każdej naprawie elektroniki, dzięki zintegrowanym dwóm systemom lutowania.

Aby zestaw był kompletny, dodaliśmy niezbędne akcesoria lutownicze!

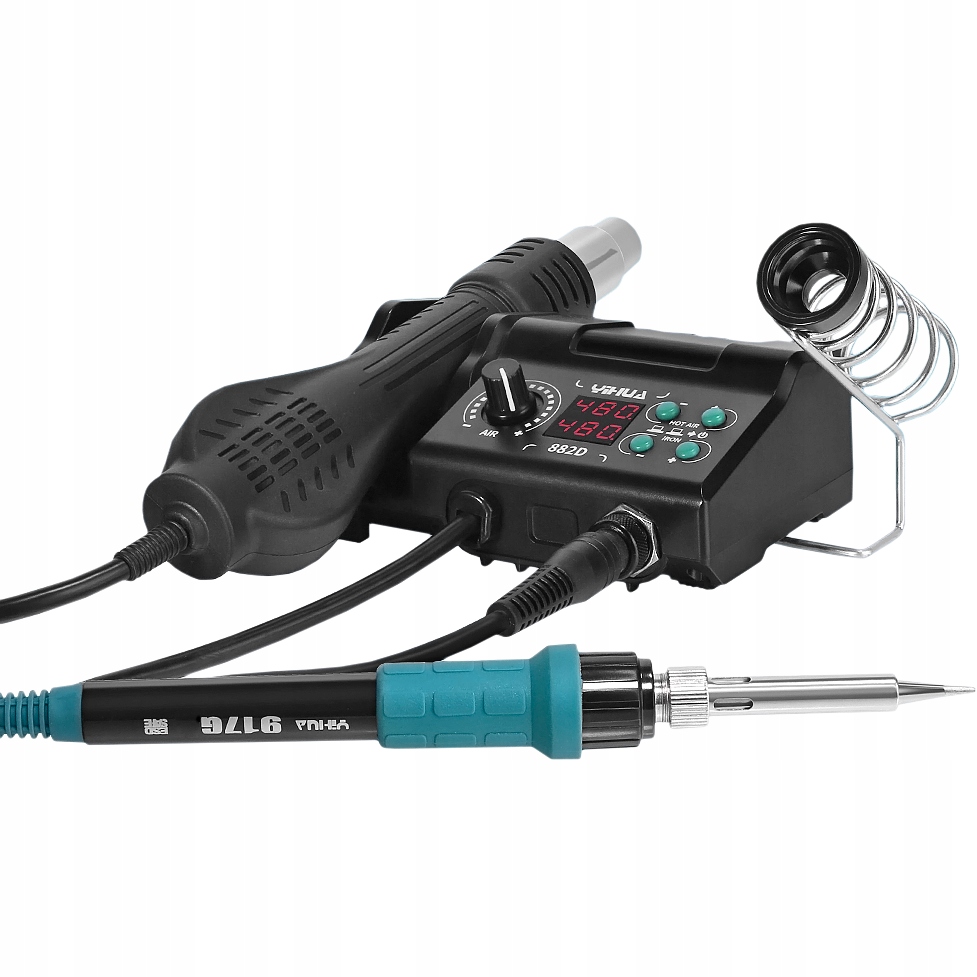

Stacja lutownicza 2w1 YIHUA 882D posiada maksymalny zakres temperatury 480°C dla obu kolb.

• kolba na groty 900M - 200°C - 480°C
• kolba hot air - 100°C - 480°C

Jednocześnie można korzystać z lutownicy hotair jak i lutownicy grotowej, niezależnie ustawiając temperaturę dla obu.

Ten model stacji jest bardzo uniwersalny, przy serwisowaniu elektroniki czy jako spawarka do plastików.

Kompaktowa i niewielkich rozmiarów  obudowa 2w1 zapewnia optymalne wykorzystanie przestrzeni w miejscu użytkowania.

Stacja jest bardzo dobrze wykonana, zgodnie ze standardami firmy Yihua.

KOMPENDIUM WIEDZY

Poradnik "Podstawy lutowania" został stworzony przez nas z myślą o pasjonatach elektroniki, którzy chcą samodzielnie wykonywać prace serwisowe przy użyciu lutownic precyzyjnych i stacji lutowniczych oraz zadbać by ich serwis był nowoczesny.

Poradnik na ponad 40 stronach w sposób bardzo przystępny wprowadza w tajniki sprzętu, zasad prawidłowego lutowania, właściwego doboru i wykorzystania chemii i akcesoriów, oraz przygotowania stanowiska pracy.

Kompendium to przekazuje niezbędne informacje, podpowiada rozwiązania, wyjaśnia różnice techniczne, by Twoja przygoda z lutowaniem od początku cechowała się najwyższym poziomem profesjonalizmu.

Poradnik w wersji elektronicznej PDF wysyłamy po zakupie.

CHARAKTERYSTYKA STACJI

• system procesorowej kontroli temperatury PID

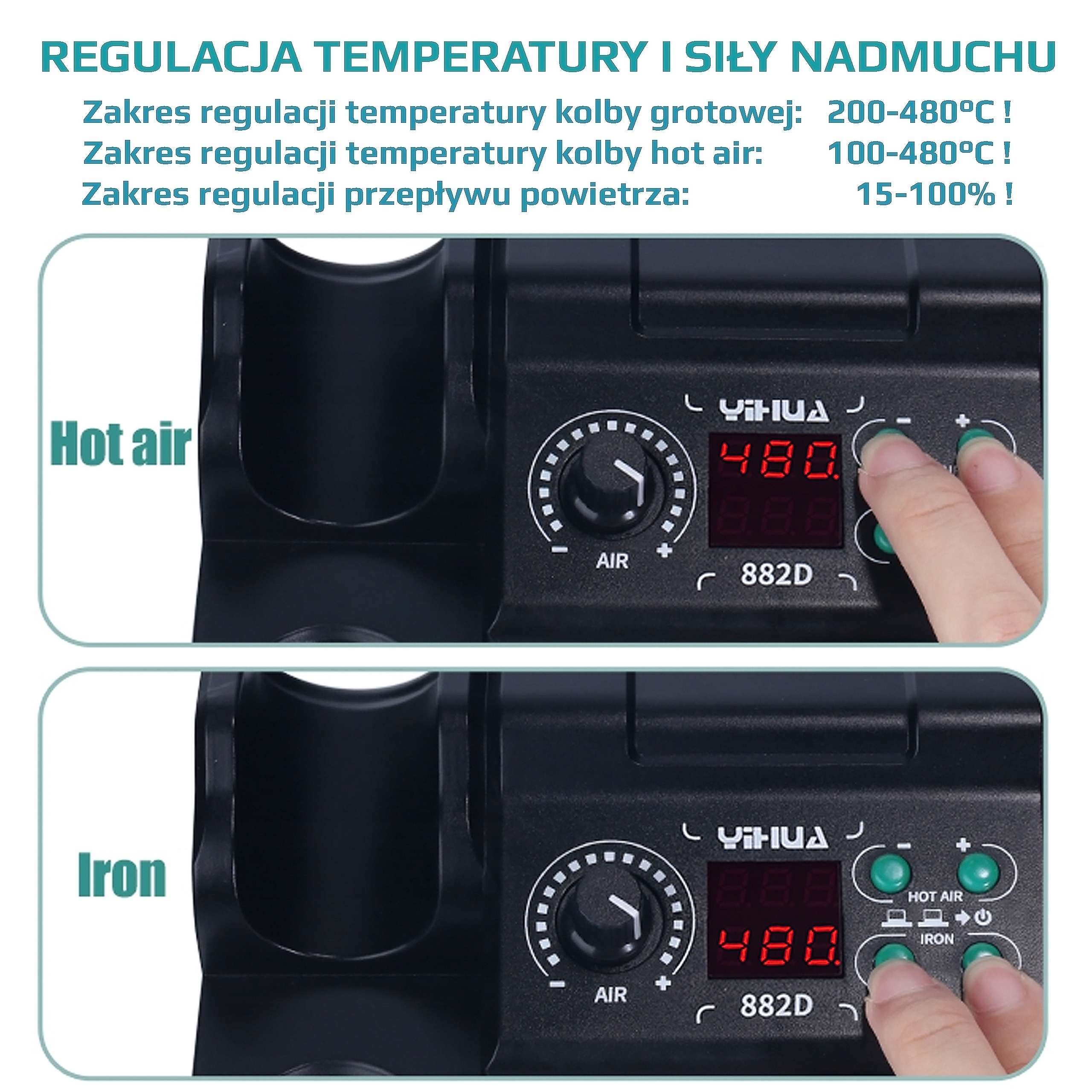

• regulacja temperatury lutownicy oraz gorącego powietrza

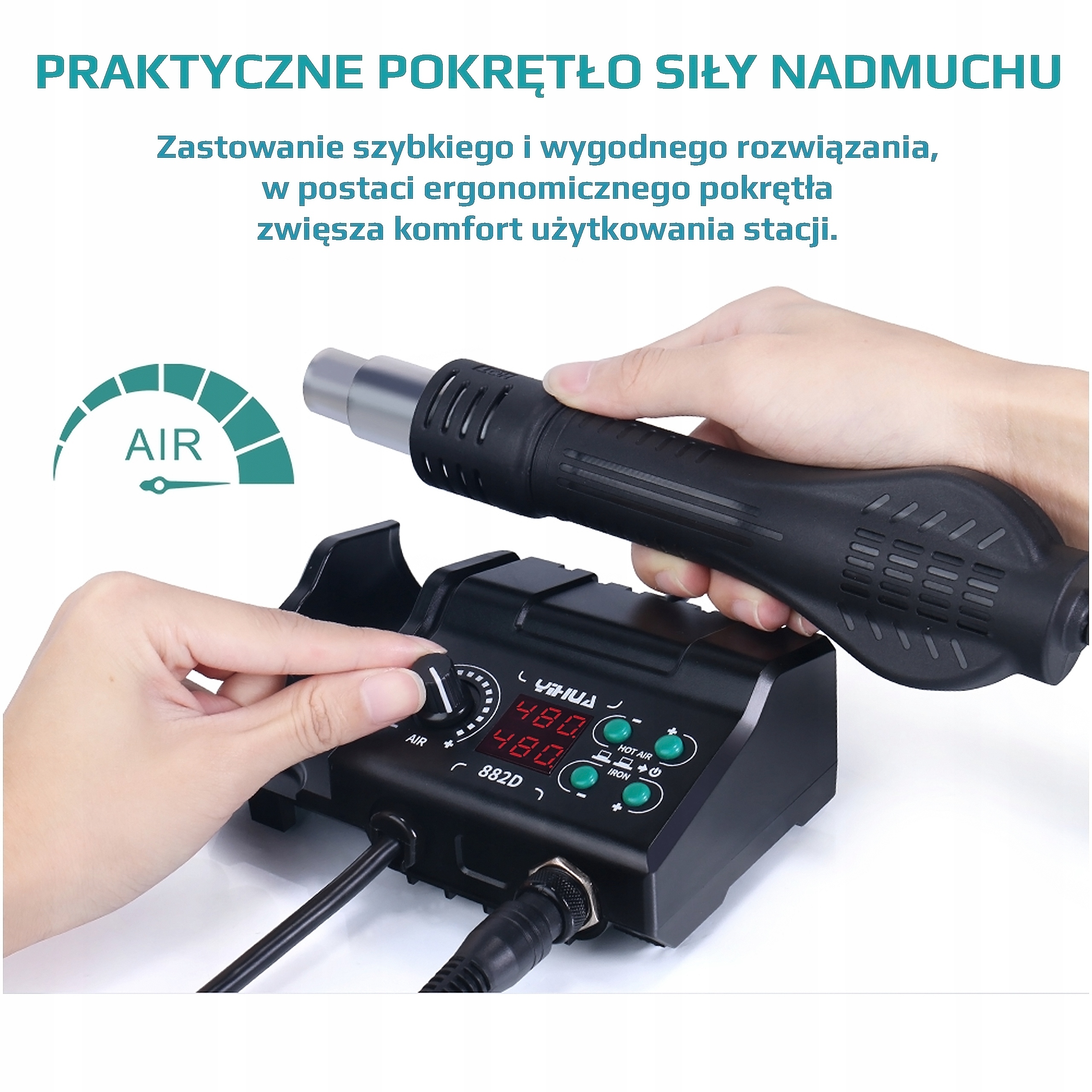

• regulator siły nawiewu gorącego powietrza
• stabilizacja temperatury obu lutownic

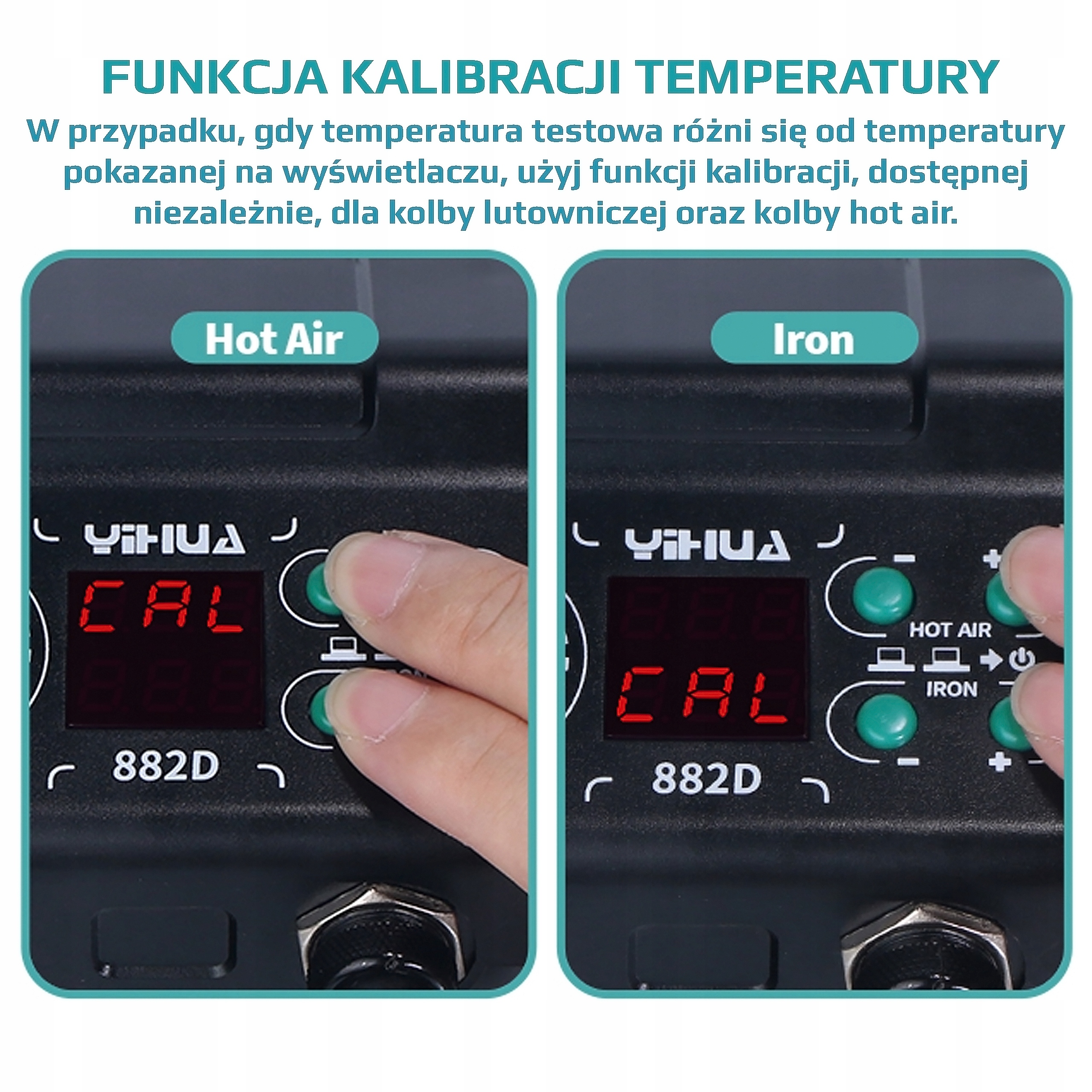

• funkcja kalibracji temperatur obu kolb
• najnowszy system nawiewu gorącego powietrza zapewnia większą elastyczność oraz siłę nadmuchu np. podczas użytkowania dysz z małym otworem gdzie odprowadzenie ciepła i przepływ są utrudnione
• kolba wyposażona jest w silikonowe przewody odporne na działanie wysokich temperatur (nawet do 300°C).

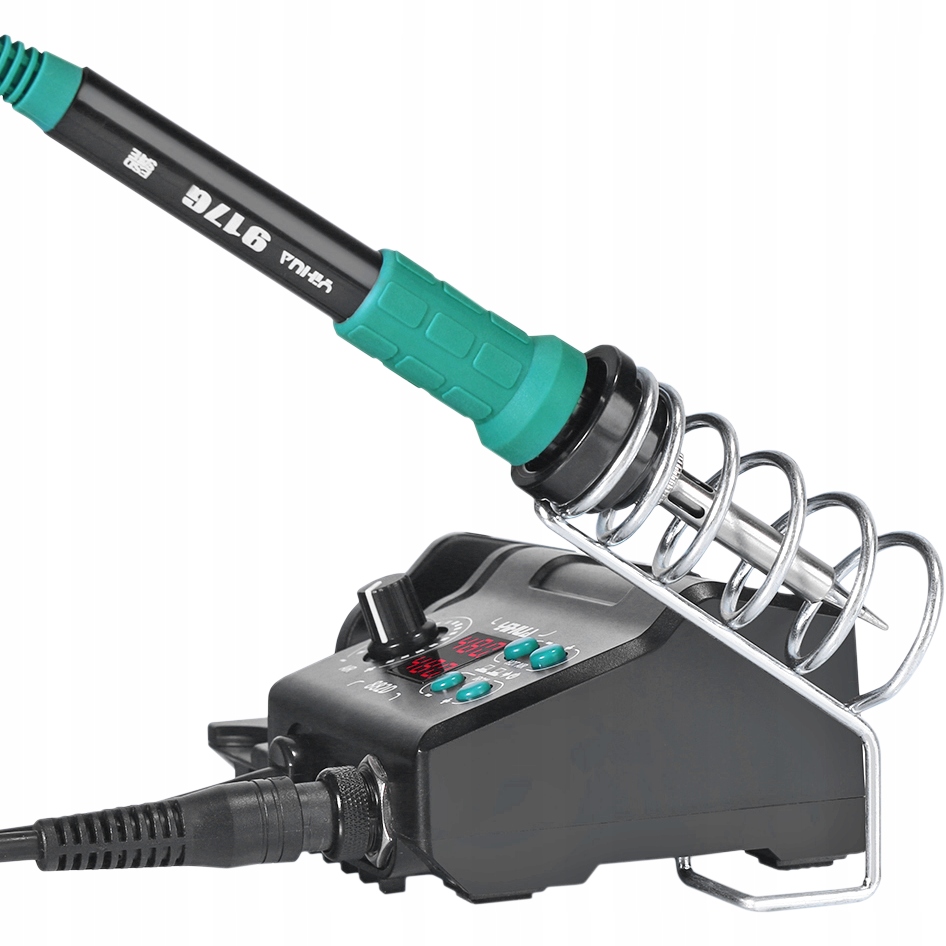

• kolba lutownicza 917GC o mocy szczytowej 60W pozwala w niewielkim czasie nagrzać grot do pożądanej temperatury

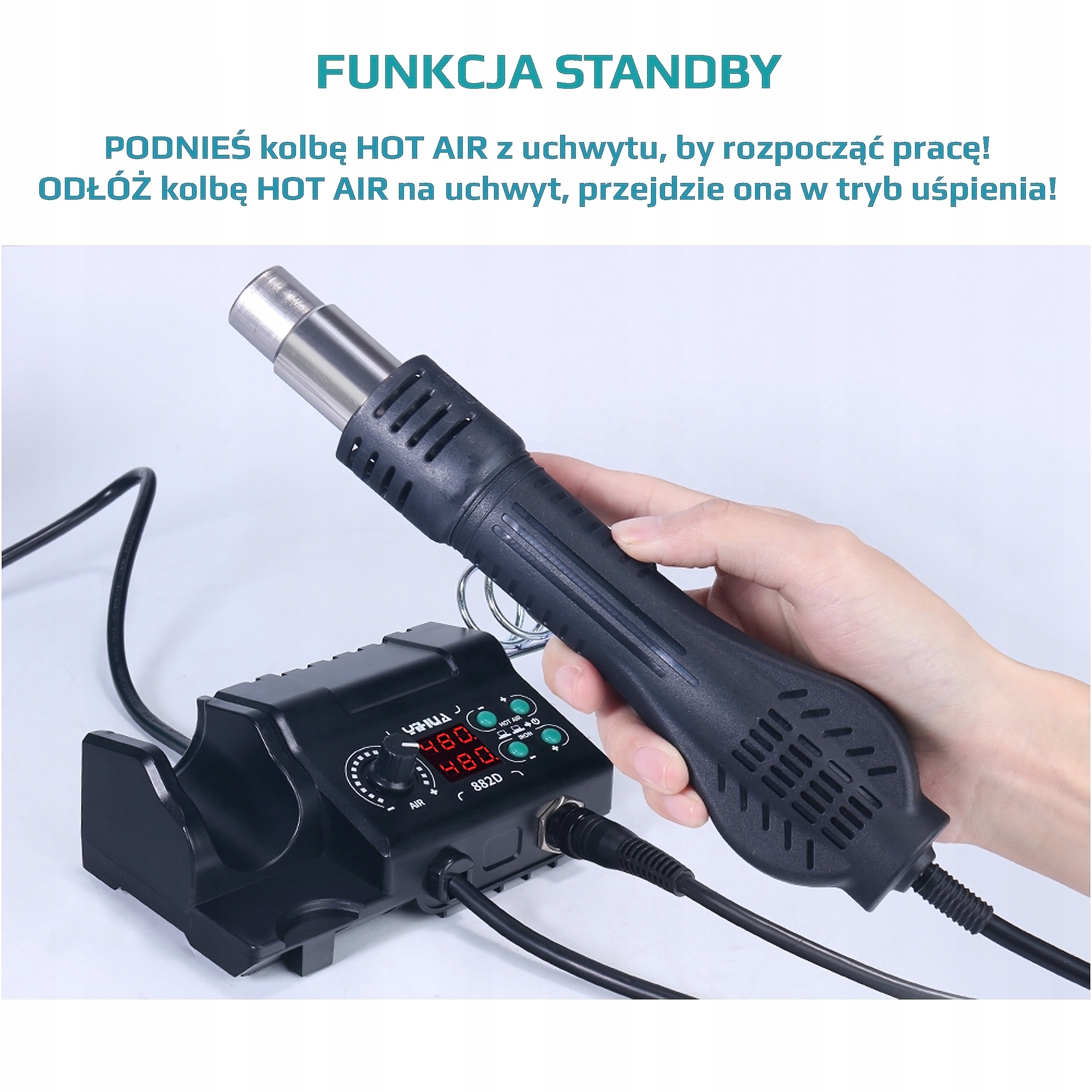

• funkcja automatycznego uśpienia kolby hot air
• funkcja automatycznego wyłączenia stacji
• sygnalizacja błędów
• mocna obudowa na 4 antypoślizgowych stopkach
• zmniejszony pobór mocy najnowszego modelu 882D

DANE TECHNICZNE

• maksymalny pobór mocy: 750W
• moc szczytowa lutownicy grotowej: 60W
• napięcie wyjściowe: 24V AC
• płynna regulacja temperatury lutownicy: 200°C - 480°C
• stabilność temperatury lutownicy: ± 1°C
• płynna regulacja temperatury gorącego powietrza: 100°C - 480°C
• stabilność temperatury gorącego powietrza: ± 1°C
• przepływ powietrza: do 120l/min
• system zabezpieczenia: ESD SAFE
• potencjał między grotem a uziemieniem: <2mV
• rezystancja między grotem a uziemieniem: <2Ohm
• wymiary: 15cm x 9cm x 5,8cm
• zabezpieczenie ESD: tak
• typ wyświetlacza: LED
• waga: 0,875 kg

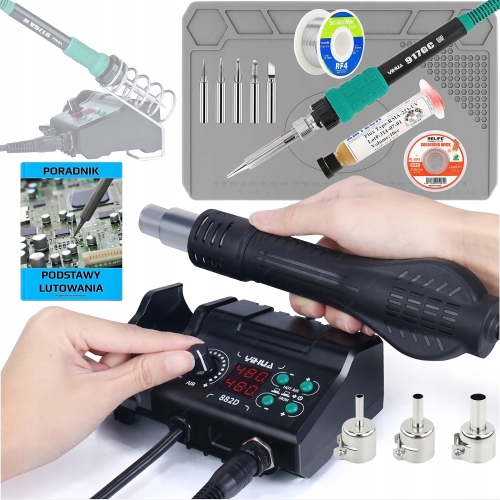

CZĘŚCI SKŁADOWE ZESTAWU

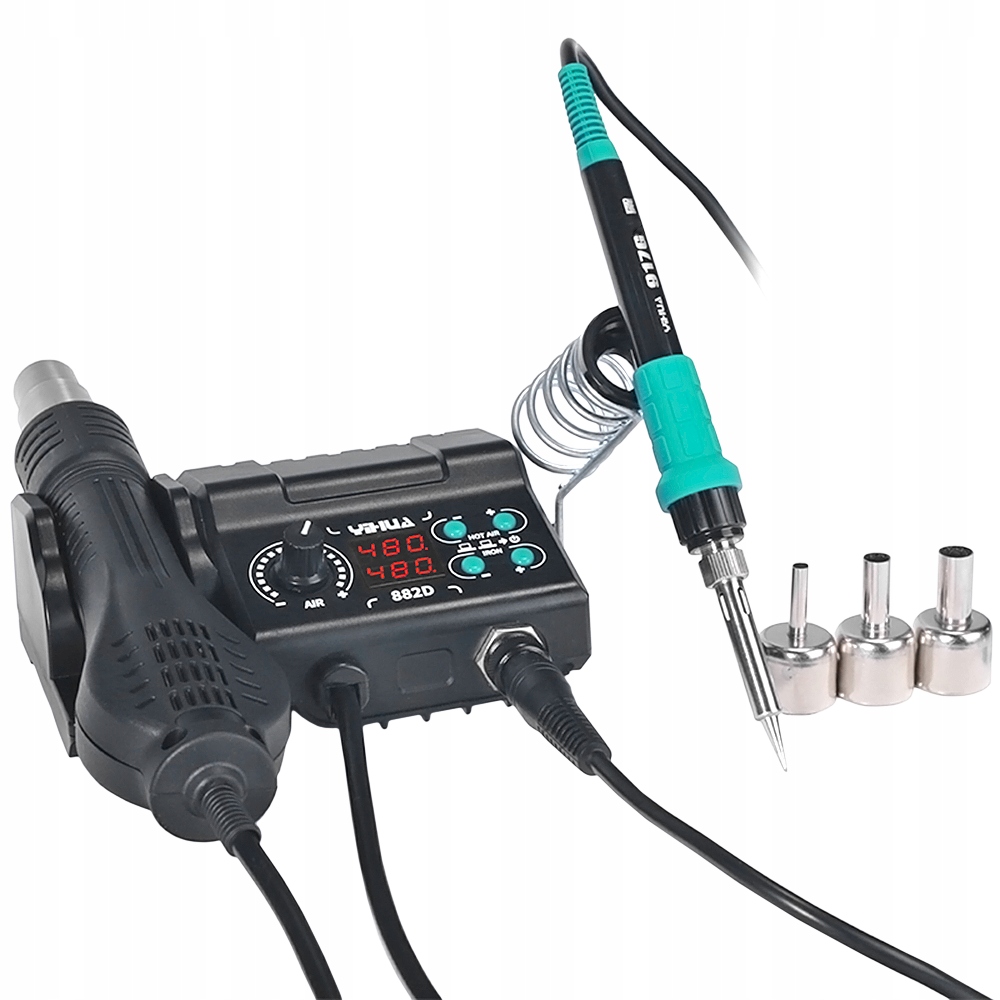

• stacja lutownicza 2w1 YIHUA 882D - 1 szt.
• kolba hot air - 1 szt.
• dysze hot air - 5mm, 8mm, 10mm
• kolba lutownicza 917GC pod groty 900M - 1 szt.
• podstawka lutownicza hot air - 1 szt.
• podstawka lutownicza pod kolbę 900M - 1 szt.
• nowoczesna mata silikonowa - organizer HEX - 1 szt.
• cyna z topnikiem RF4 0,8mm 50g  - 1szt.
• flux topnik Amtech RMA-223-UV 10g - 1szt.
• zestaw 5 uniwersalnych grotów 900M - 1 kpl.
• plecionka ssąca 2.5mm RELIFE - 1 szt.
• przewód zasilania - 1 szt.
• instrukcja obsługi - 1 szt.
• Poradnik "Podstawy lutowania" wersja elektroniczna wysyłana mailowo

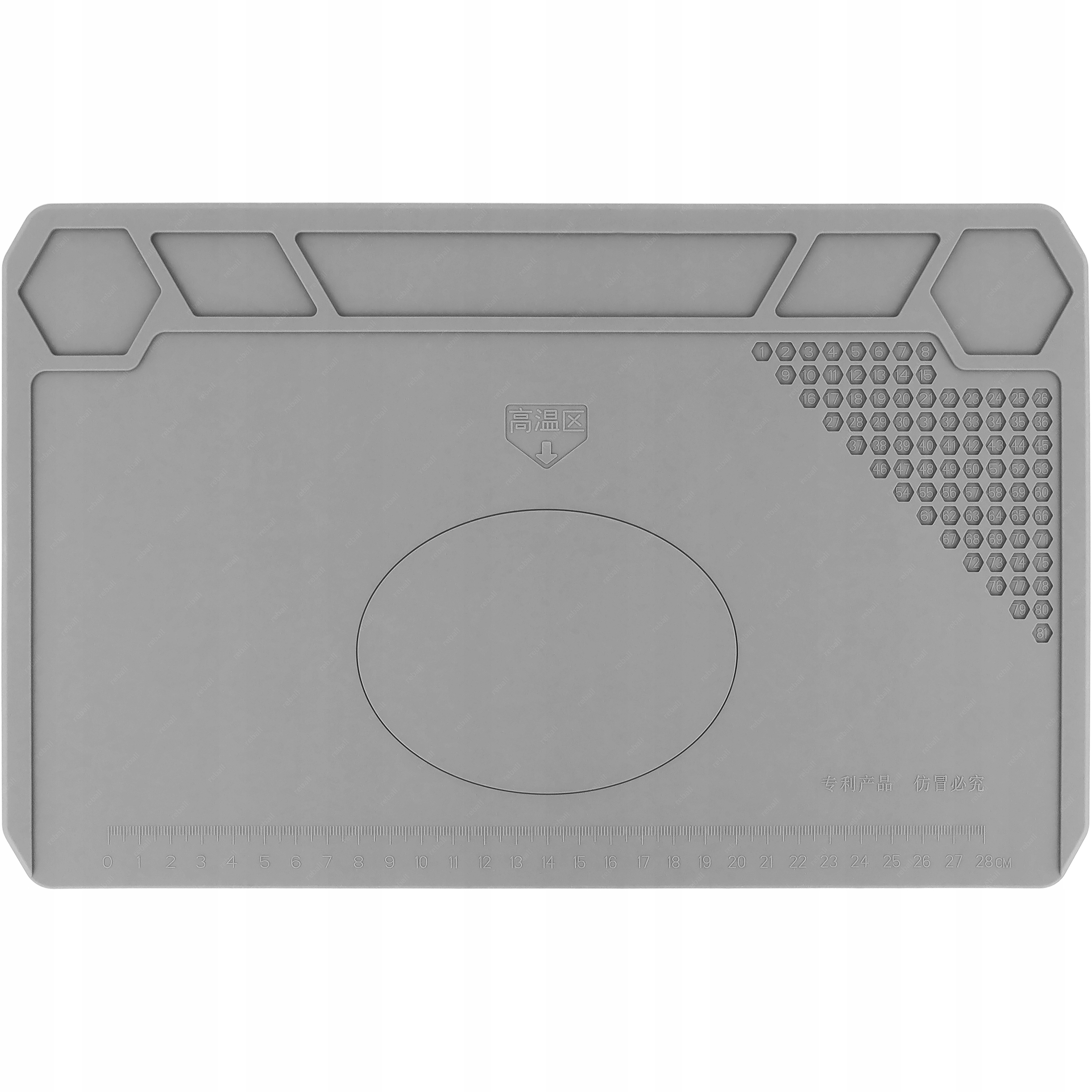

SERWISOWA MATA SILIKONOWA, IZOLACYJNA 350x220mm

Profesjonalna mata wykonana jest z silikonu odpornego na temperatury 500°C. Dzięki temu prace lutownicze można wykonywać bezpośrednio na płytce PCB umieszczonej na macie.

Posiada przegródki - organizer w których można umieścić elementy elektroniczne, a także śrubki w tj. np. wg. kolejności montażu i demontażu.

Mata została wyposażona w linijkę o długości 38cm oraz segregator posiadający łącznie 86 przegródek.

CHARAKTERYSTYKA

• 5 przegródek na większe elementy
• wysokość: 350mm
• szerokość: 220mm
• grubość: 3mm
• ilość przegródek całkowita: 86
• odporność temperaturowa: do 500°C
• kolor: szary
• linijka o długości 28cm

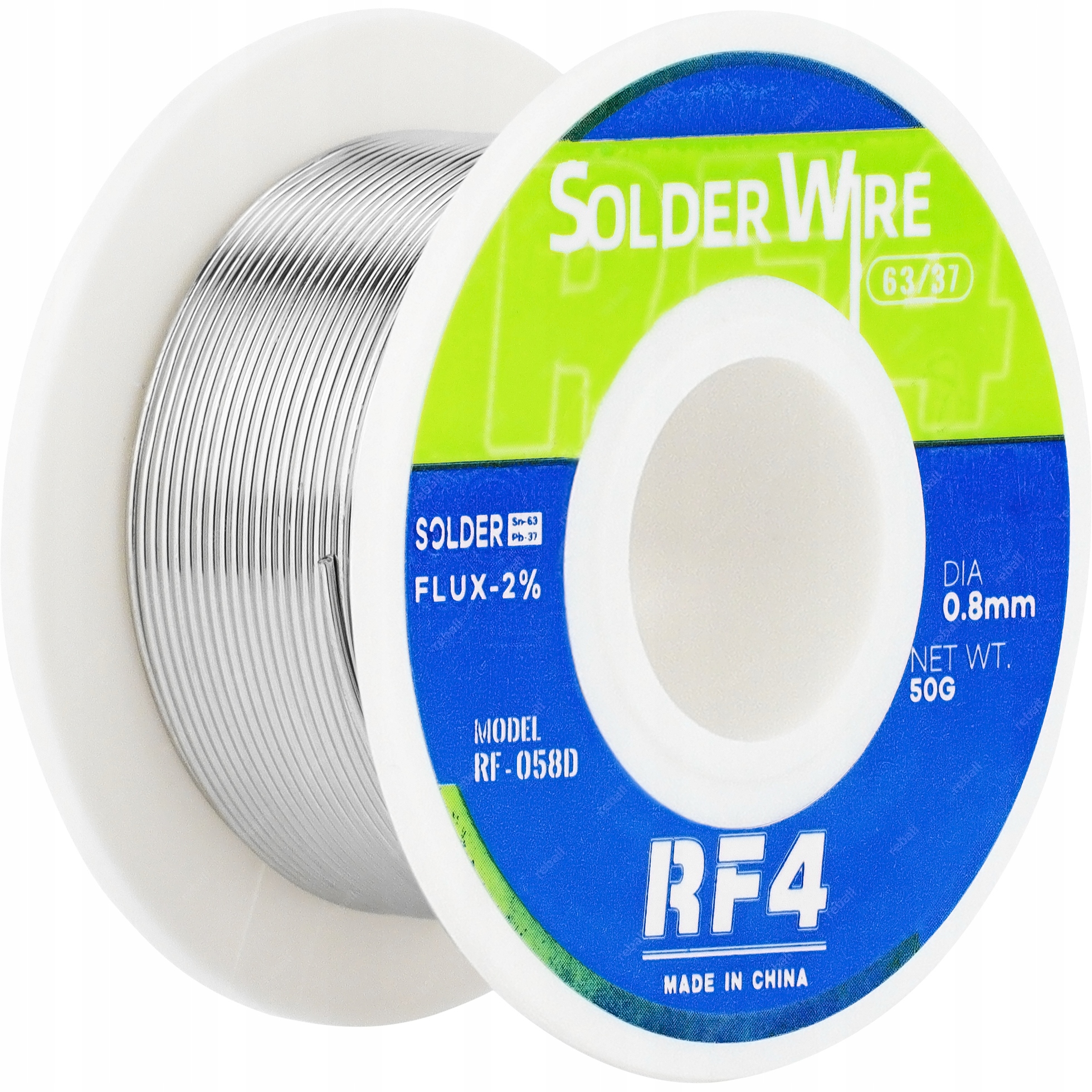

CYNA OŁOWIOWA REBALL RF4 50g

• model: RF-058D
• oznaczenie stopu: S-Sn63Pb37 (cyna 63%, ołów 37%)
• typ: drut 0.8mm
• waga: 50g
• minimalna czystość użytych surowców: 99,90%
• zawartość topnika: 2%
• temperatura topnienia spoiwa: 183°C do 190°C
• temperatura pracy: 320°C do 420°C
• opakowanie: szpula

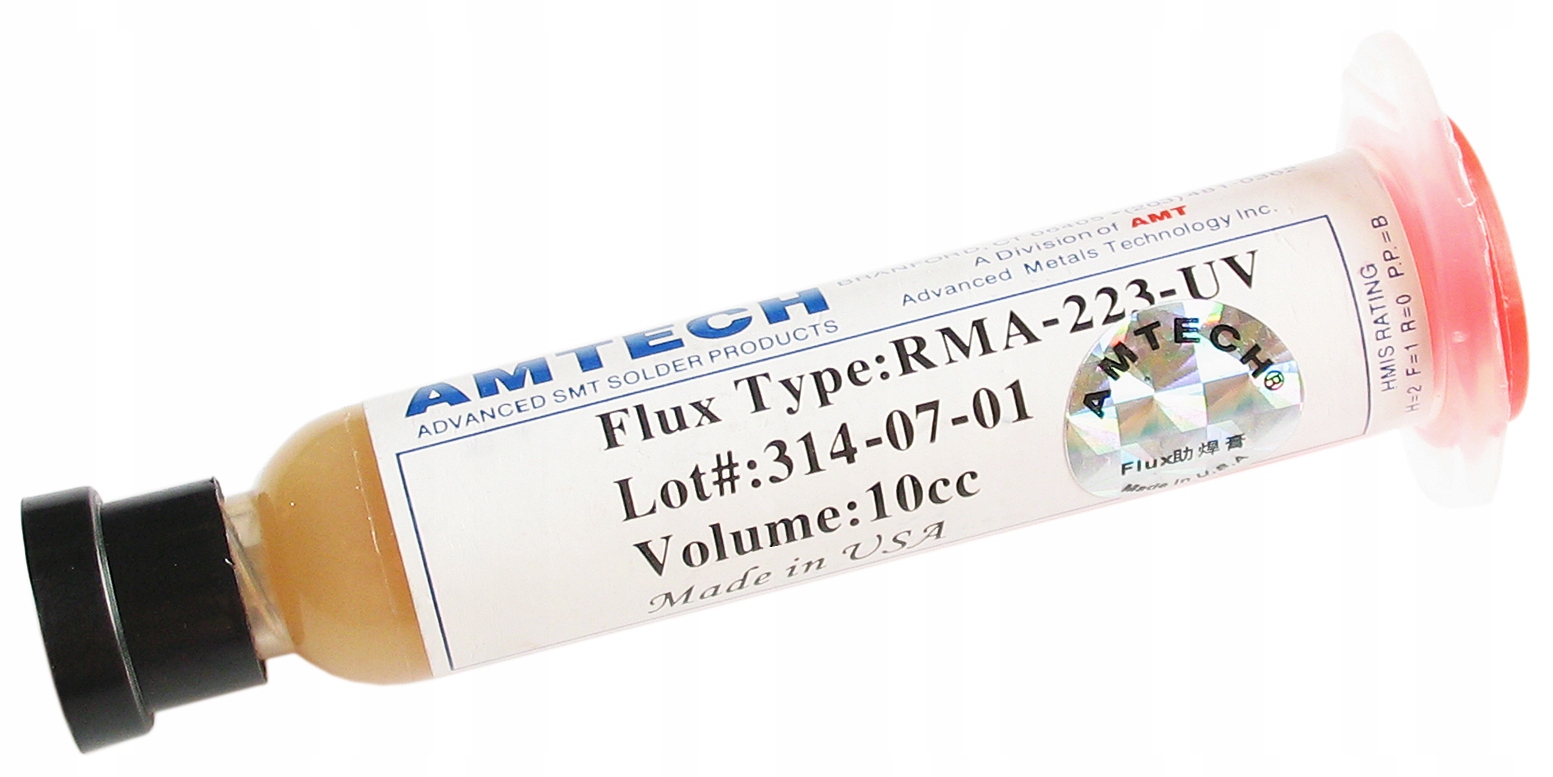

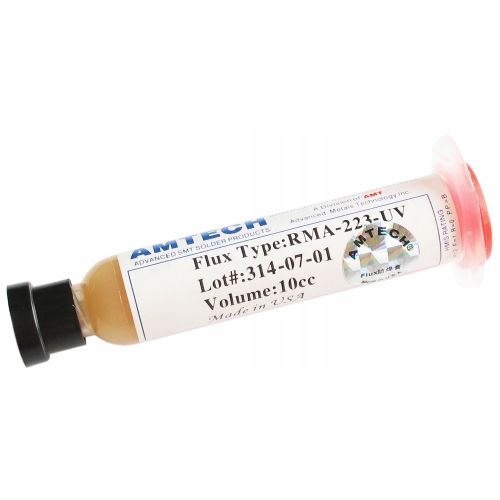

FLUX AMTECH RMA-223-UV 10g

Stosowany jest m.in do układów BGA i SMD.

Flux w postaci pasty jest łatwy w nakładaniu i zmywaniu.

Nie pozostawia nagaru oraz zanieczyszczeń.

Stosowanie topników w procesie lutowania pozwala na:

• równomierne rozprowadzenie ciepła ze stacji lutowniczej hot air,
• zapobieganie klejenia się roztopionego spoiwa lutowniczego,
• przeciwdziałanie osadzania się pozostałości topnika powodujących korozje ścieżek,
• uzyskanie wysokiej ekonomii poprzez równomierne i dokładne rozprowadzenia topnika.

Flux z dodatkiem składnika UV pozwalającego wykryć błędy podczas nanoszenia pasty metodą sitodruku.

Produkcja topnika AMTECH USA. Konfekcjonowanie AMTECH China.

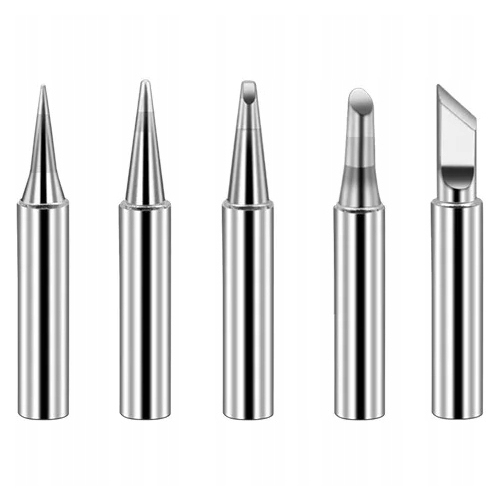

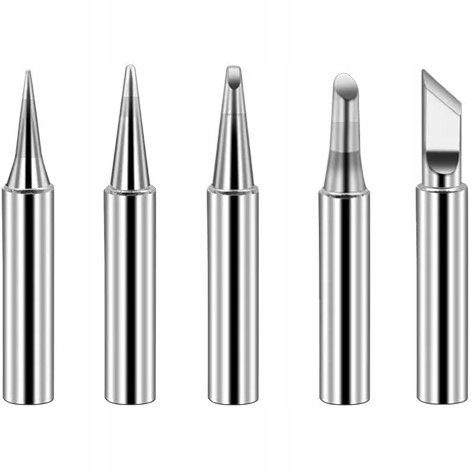

ZESTAW 5 UNIWERSALNYCH GROTÓW

LISTA GROTÓW

• 900M-T-B
• 900M-T-I
• 900M-T-K
• 900M-T-4C
• 900M-T-2.4D

DANE TECHNICZNE

• średnica zewnętrzna: 6mm
• średnica wewnętrzna: 4mm

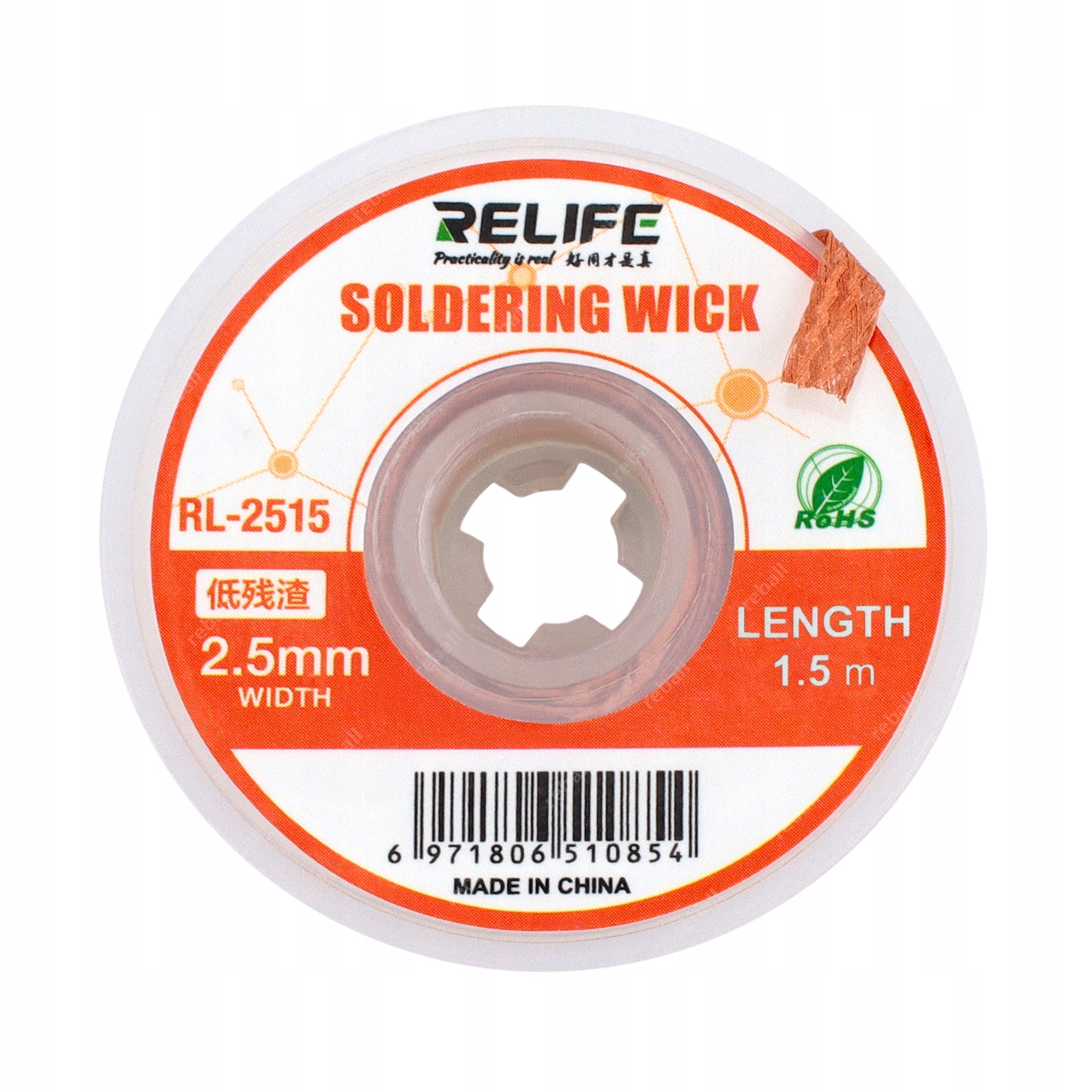

PLECIONKA RELIFE RL-2515 2,5mm

Plecionka rozlutowująca wykonana jest w postaci miedzianej taśmy złożonej z wielu pojedynczych splecionych pasków miedzianych.

Przeznaczona do usuwania nadmiaru cyny lub oczyszczania ścieżek i punktów lutowniczych z resztek lutowia.

CHARAKTERYSTYKA

• materiał: miedź
• szerokość: 2,5mm
• długość: 1,5m
