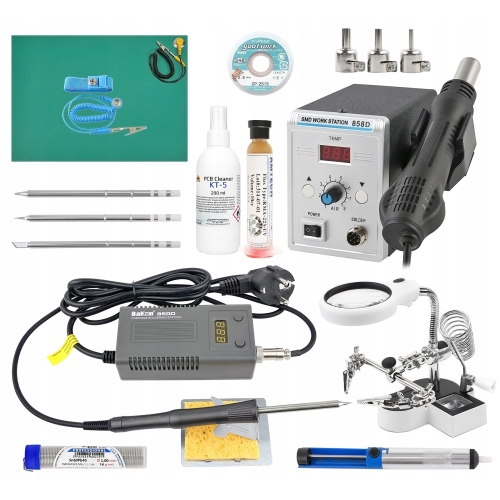

W zestawie znajdują się:

1. Cyfrowa stacja lutownicza BAKON 950D 50W współpracująca z grotami T13 (w zestawie grot T13-I),
2. Stacja lutownicza na gorące powietrze SMD WORKSTATION 858D 700W,
3. Dodatkowe 3 groty T13: T13-ILS, T13-KR, T13-B2,
4. Mocny aluminiowy odsysacz do cyny,
5. Sprawdzony topnik do lutowania AMTECH RMA-223-UV 10g,
6. Antystatyczna mata ESD na stół 60x40cm z przewodem uziemiającym 1,5m,
7. Antystatyczna opaska uziemiająca na rękę 1,8m,
8. Płyn do czyszczenia laminatów po procesach lutowniczych PCB CLEANER KT-5 200ml,
9. Cyna z topnikiem do lutowania CYNEL 16g 1mm 3m 1szt,
10. Plecionka do usuwania cyny Gootwick 2,5mm 1,5m,
11. Trzecia ręka RT0180 z lupą 65mm i podświetleniem LED.

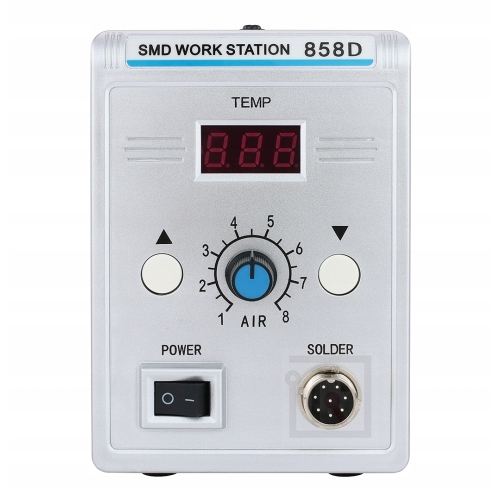

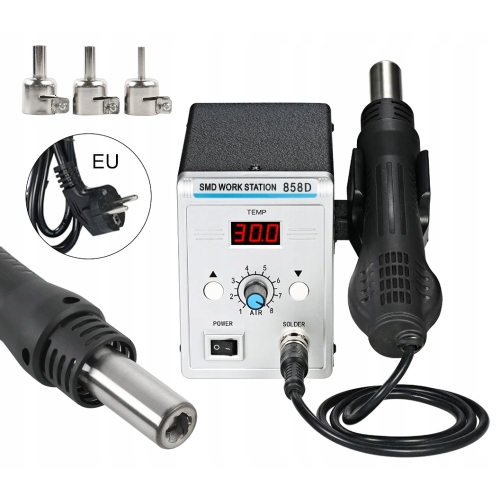

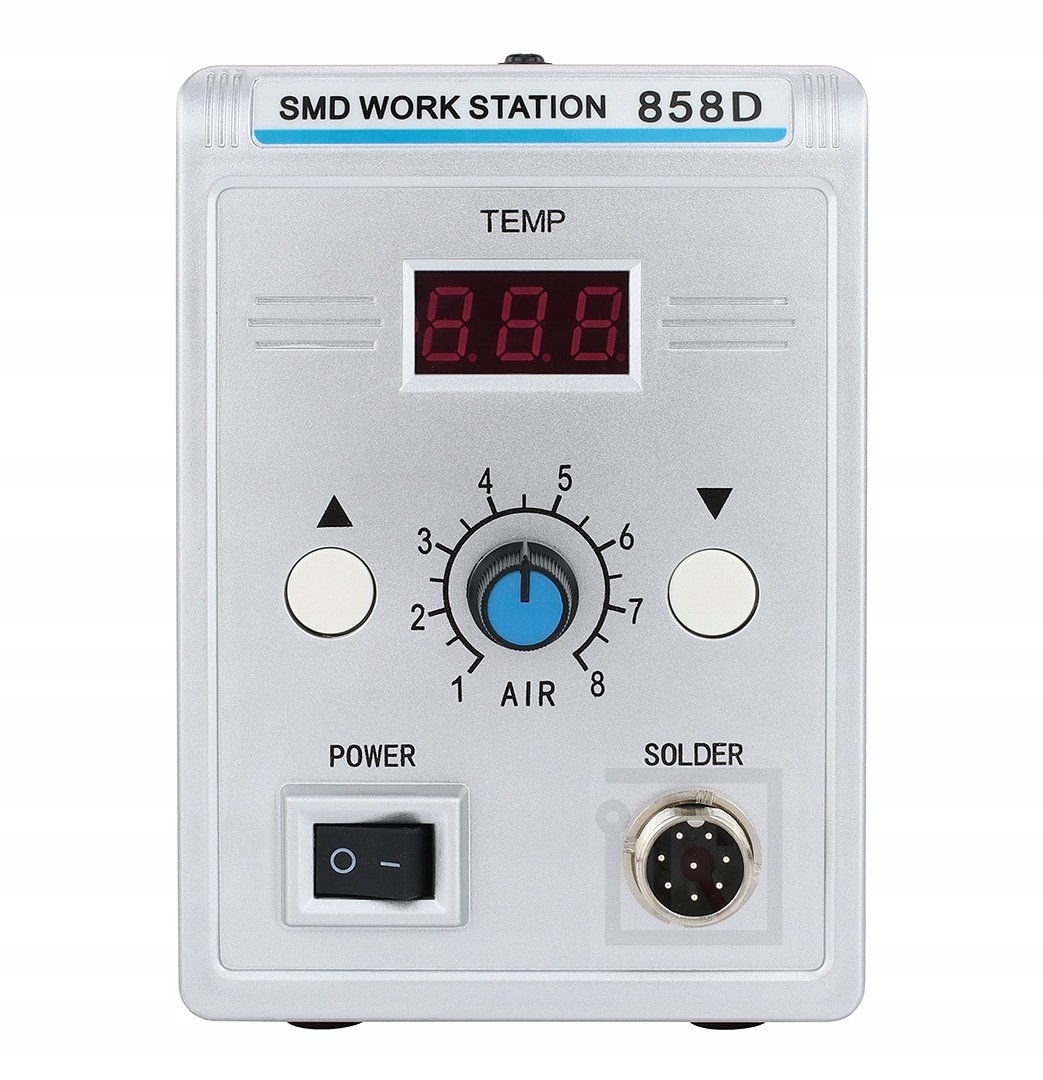

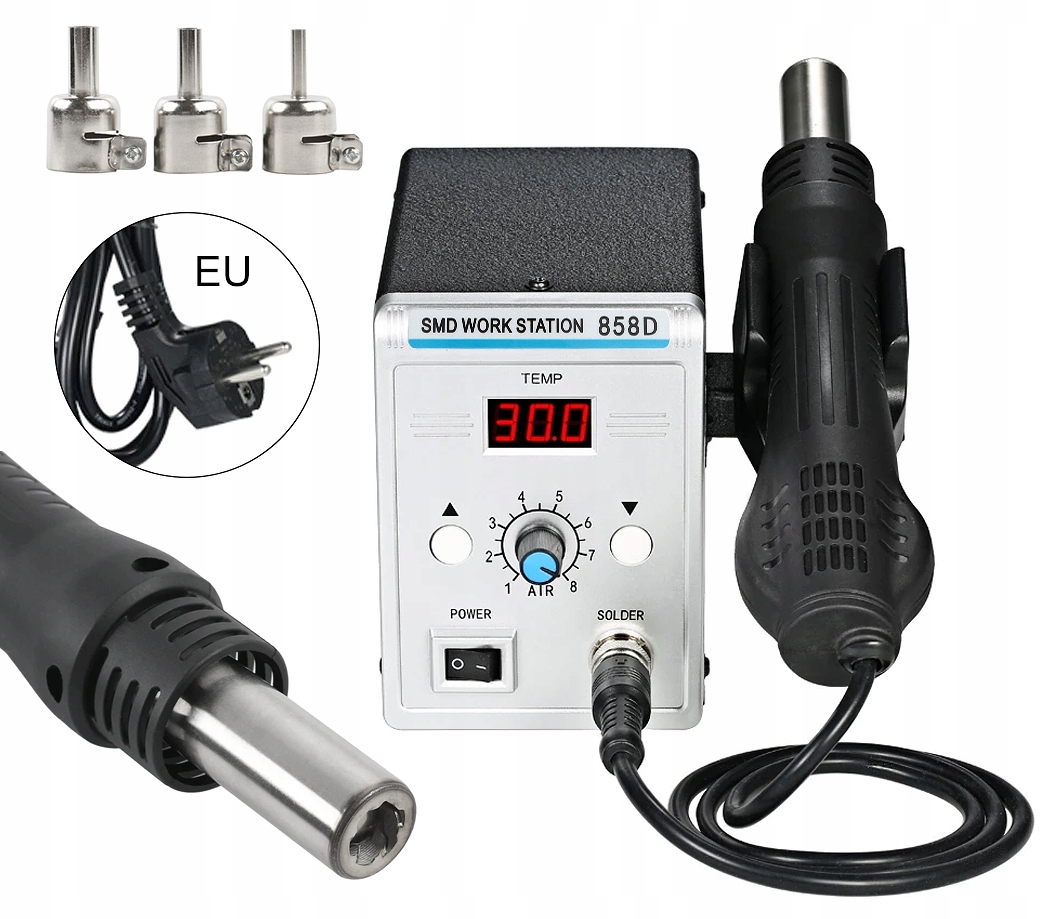

Stacja lutownicza na gorące powietrze 858D:

Stacja lutownicza na gorące powietrze 858D o mocy 700W to kompaktowa stacja hotair uniwersalnego przeznaczenia. Stacja może służyć zarówno do prac lutowniczych w zakresie elektroniki jak i np. do spawania plastików. Ten model stacji jest bardzo uniwersalny zarówno dla hobbystów jak i użytkowników zaawansowanych.

Kompaktowa obudowa zapewnia optymalne wykorzystanie przestrzeni w miejscu użytkowania.

Stacja posiada:

• regulację temperatury w zakresie od 100°C do 500°C
• regulację mocy nadmuchu
• cyfrowy wyświetlacz
• możliwość kalibracji temperatury
• możliwość odłączenia kolby

Do stacji pasują najpopularniejsze dysze na gorące powietrze występujące na rynku z mocowaniem śrubowym.

Dane techniczne SMD WORKSTATION 858D:

• napięcie zasilania: AC220-240V 50/60Hz
• moc: 700W
• przepływ powietrza: 120l/min
• regulacja temperatury: 100 - 500°C
• stabilność temperatury: ± 1°C
• wentylator: bezszczotkowy
• poziom hałasu: <45dB
• długość przewodu kolby: 1,2m
• długość kolby: 19cm
• wymiar: 10x13,8x15cm

Procedura szybkiej kalibracji temperatury:

• włączając urządzenie przełącznikiem POWER trzymaj równocześnie przycisk zwiększania temperatury
• stacja przejdzie w tryb kalibracji
• za pomocą przycisków do kontroli temperatury możesz zmniejszyć lub zwiększyć temperaturę o 100°C
• po kalibracji po kilku sekundach stacja sama przejdzie do trybu normalnej pracy.

W skład zestawu SMD WORKSTATION 858D wchodzą:

• stacja lutownicza 858D
• wymienne dysze hotair: 5mm, 8mm, 10mm
• przewód zasilania
• instrukcja obsługi

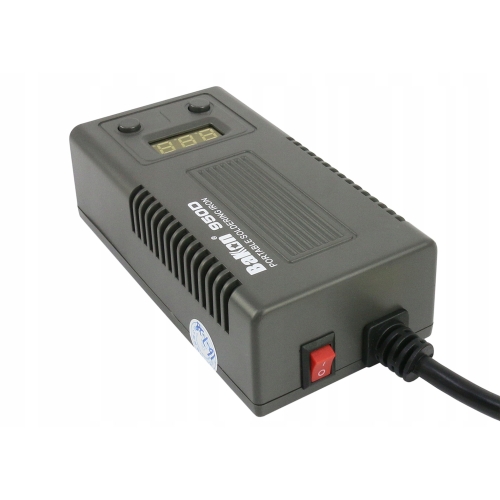

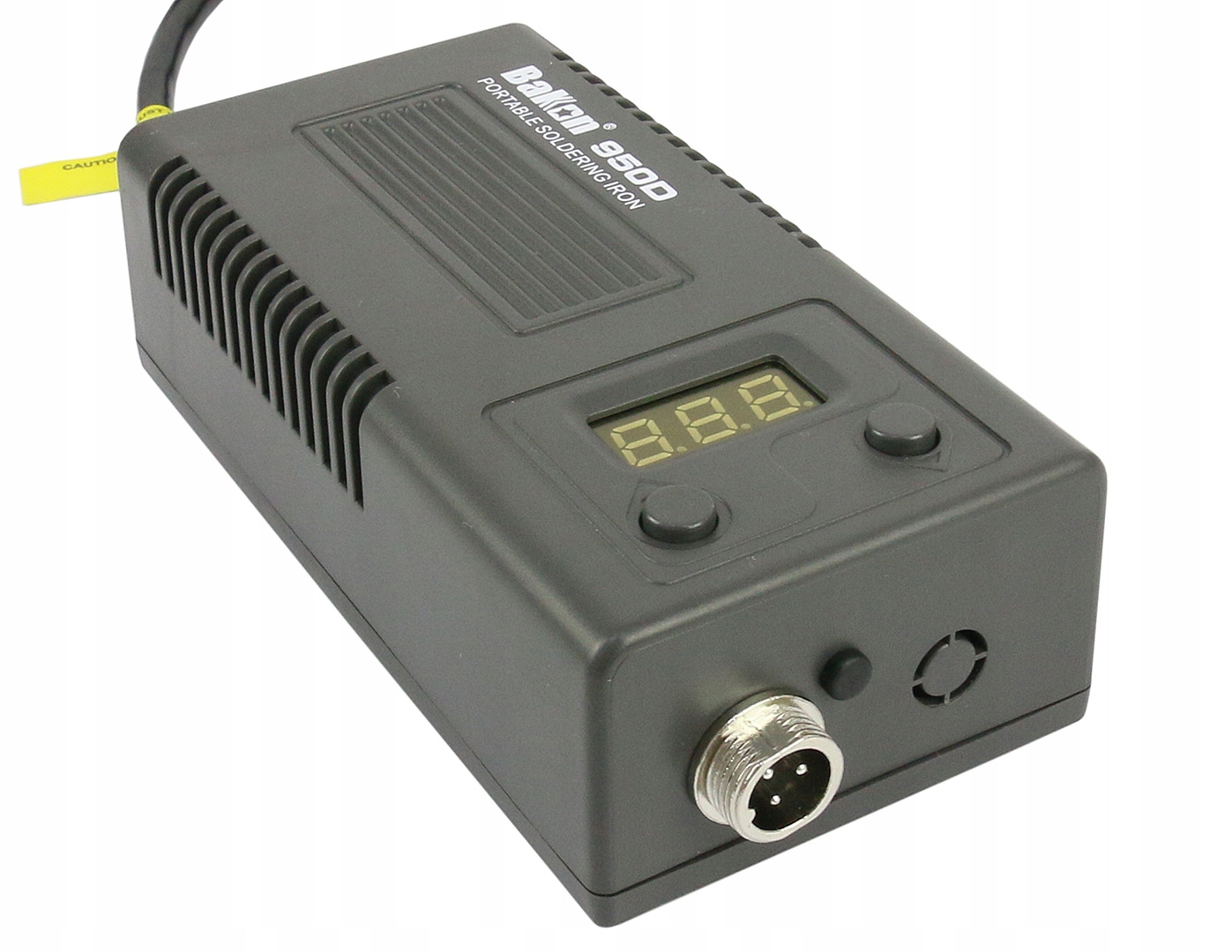

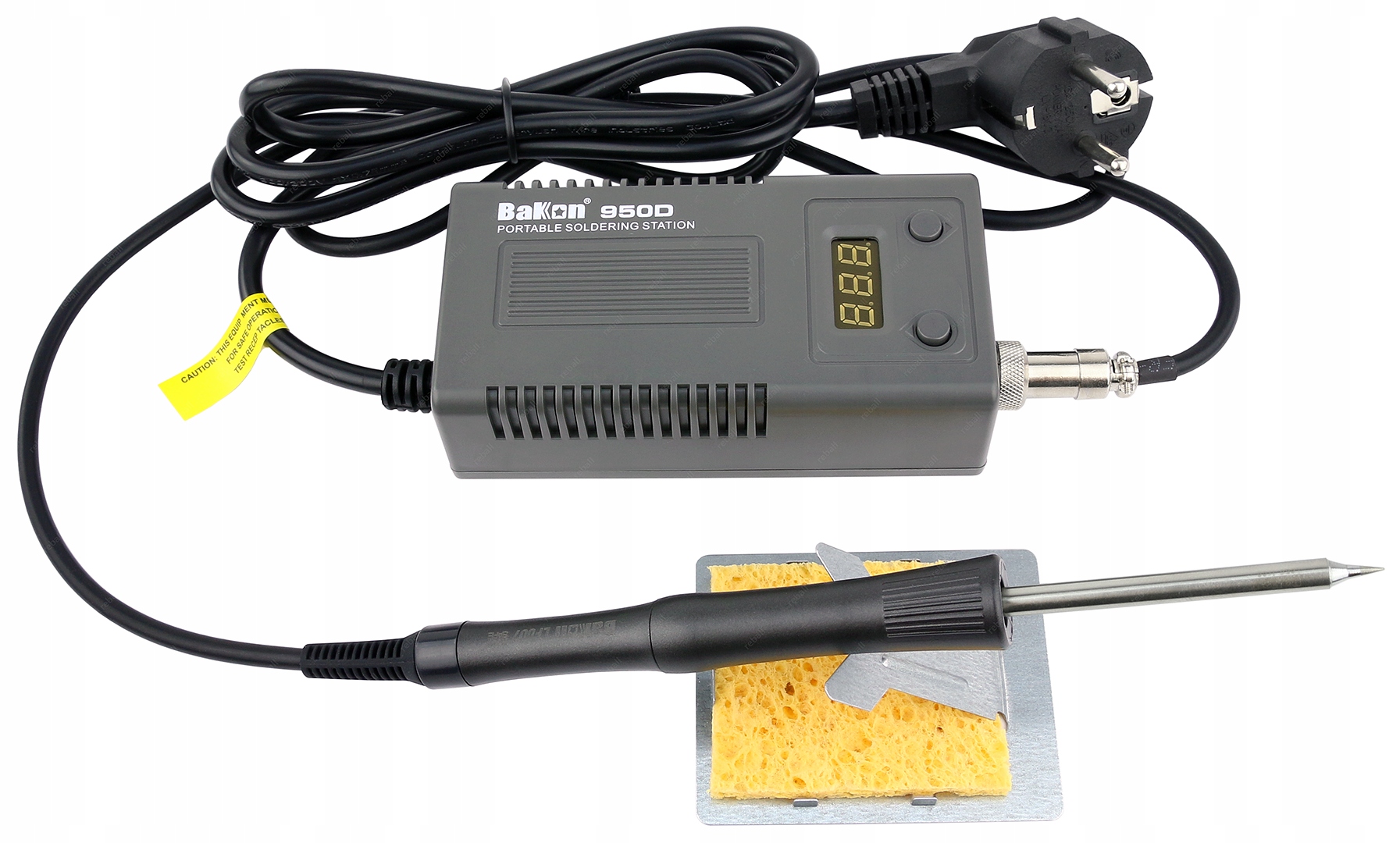

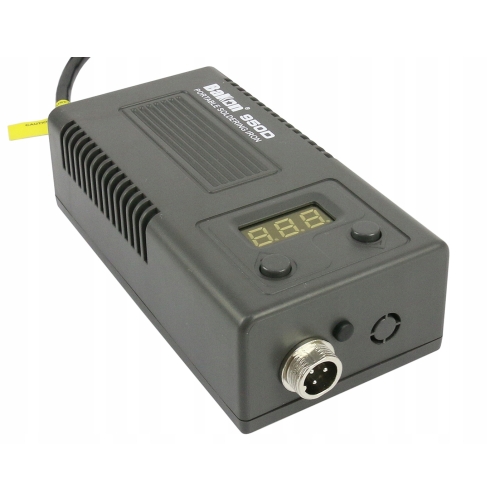

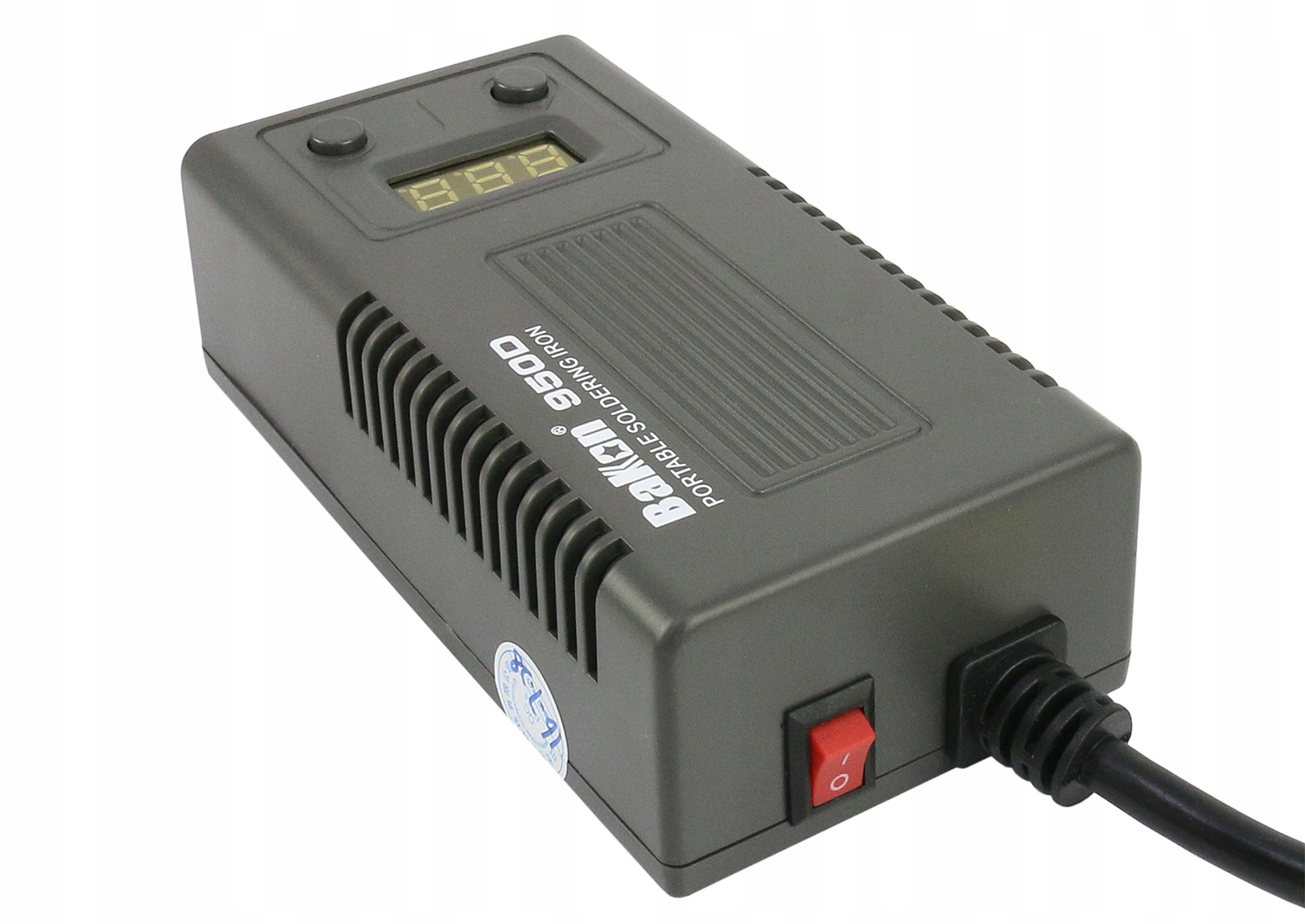

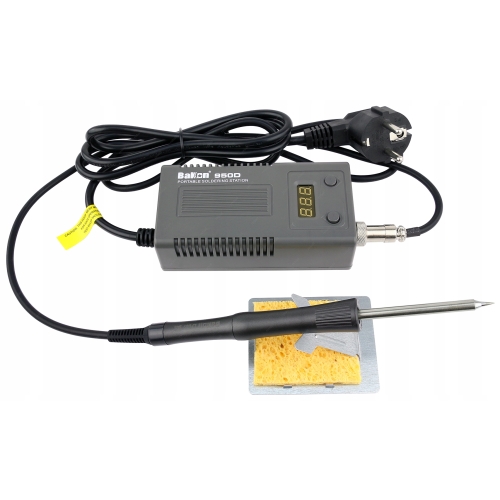

Stacja lutownicza Bakon 950D:

Cechą charakterystyczną modelu 950D jest kompatybilność z grotami z serii T13 w tym typu szpatułka szczególnie przydatnymi przy czyszczeniu padów na układach BGA lub PCB z pozostałości starego lutowia co pozwala znacznie skrócić czas całego procesu do niezbędnego minimum (<1min) a przy tym zminimalizować możliwość przegrzania układu czy zniszczenia padów. Zalecana temperatura do czyszczenia padów to ~290-300°C.

Cyfrowa stacja lutownicza BAKON 950D pozwala na pracę w zakresie temperatur 180-450°C.

Stacja posiada również możliwość cyfrowej kalibracji temperatury.

Oprócz zmiany temperatury co 1°C istnieje możliwość zmiany temperatury skokowo co 50°C (250 / 300 / 350 / 400 / 450°C) naciskając jeden z dwóch przycisków sterujących.

W zestawie podstawka po kolbę lutowniczą z gąbką.

Dane techniczne stacji Bakon 950D:

• napięcie zasilania: AC 100-240V 50/60Hz
• moc: 50W
• napięcie wyjściowe na grot: 230VAC
• zakres temperatur: 180-450°C
• kolba: LF007 3pin (groty T13)
• potencjał między grotem a uziemieniem: <2mV
• rezystancja między grotem a uziemieniem: <2Ohm
• sterowanie temperaturą: cyfrowe przyciskami co 1°C oraz skokowe
• wyświetlacz LED pokazujący ustawianą lub aktualną temperaturę
• zabezpieczenie ESD SAFE
• możliwość kalibracji temperatury
• długość uchwytu do grotów wraz z przewodem: 1,2m
• długość uchwytu do grotów: 180mm
• waga uchwytu do grotów: 80g
• wymiary 133 x 60 x 35mm
• waga całkowita: 405g
• gwarancja: 24 miesiące (nie obejmuje grotów)

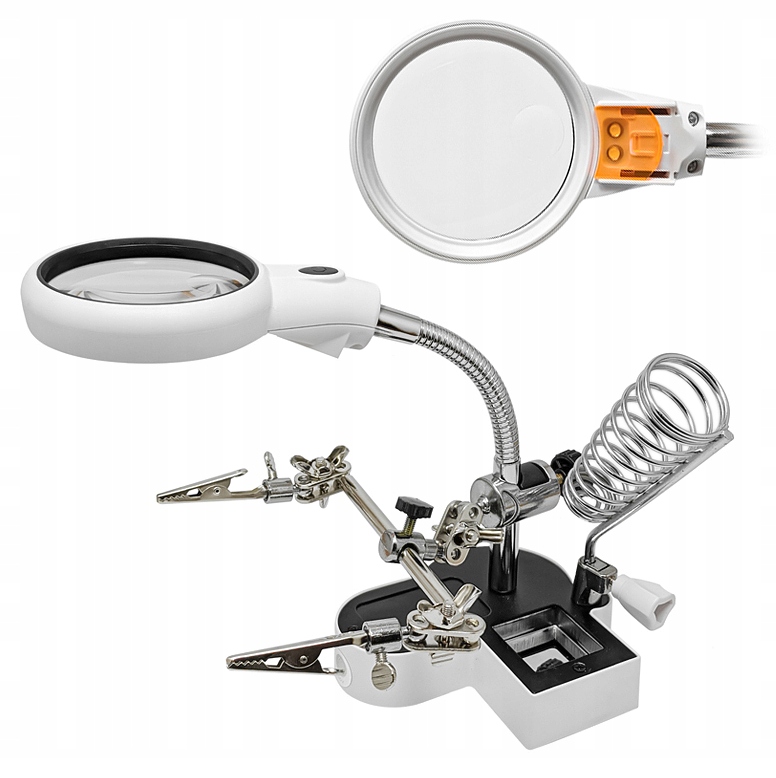

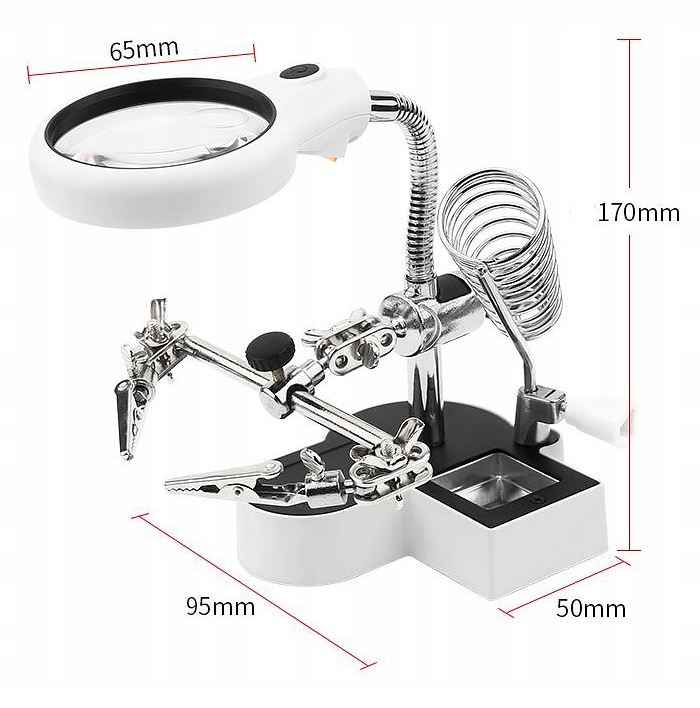

Trzecia ręką z lupą i podświetleniem LED:

Trzecia ręka RT0180 to dodatkowy uchwyt niezbędny przy wszelkich pracach wymagających dużej precyzji.

Model RT0180 wyróżnia się sposób innych modeli na ryku poniższymi cechami:

• przejrzystą główną lupą 65mm z pokrywą i powiększeniem 6x
• drugą wbudowaną lupą 15mm i powiększeniem 12x
• ramie z krokodylkami regulowane lewo/prawo, góra/dół
• oświetleniem 2xLED wbudowanym w podstawę lupy z 2 stopniową regulacją barwy światła oraz łatwo dostępnym wyłącznikiem
• pojemnikiem na topnik lub druciany czyścik w podstawie
• waga: 400g

Główną lupę można regulować w dowolny sposób ponieważ umieszczona jest na gęsiej szyi.

Ten model posiada również uchwyt do kolb lutowniczych w podstawie.

Ramie z krokodylkami jak i same krokodylki są regulowane w dowolny sposób za pomocą przegubów ze śrubą dociskową.

Uchwyt powinien znaleźć swoje miejsce w warsztacie każdego hobbysty jak i profesjonalisty.

Dane techniczne trzeciej ręki:

• powiększenie głównej lupy 65mm: 6x
• powiększenie wbudowanej lupy 15mm: 12x
• materiał szkła lupy: przejrzyste szkło akrylowe o twardości 5H
• podstawa o wymiarach: 9,5x5cm
• wysokość całkowita: 17cm
• szerokość ramienia z krokodylkami: 11,5cm
• max. szerokość chwytania krokodylków: 22cm
• miejsce na pastę lutowniczą, spoiwo, czyścik druciany
• podświetlenie 2xLED z wyłącznikiem i regulacją barwy światła
• zasilanie: 3xAAA (brak w zestawie) lub poprzez port USB (5V, 0,5A)
• waga: bez baterii 400g

Zestaw pomocny dla:

• elektroników,
• zegarmistrzów,
• jubilerów,
• majsterkowiczów,
• modelarzy.

Zestaw zawiera:

• trzecia ręka RT0180
• ściereczka z mikrofibry do czyszczenia lup
• kabel USB 1,2m
• opakowanie: BOX

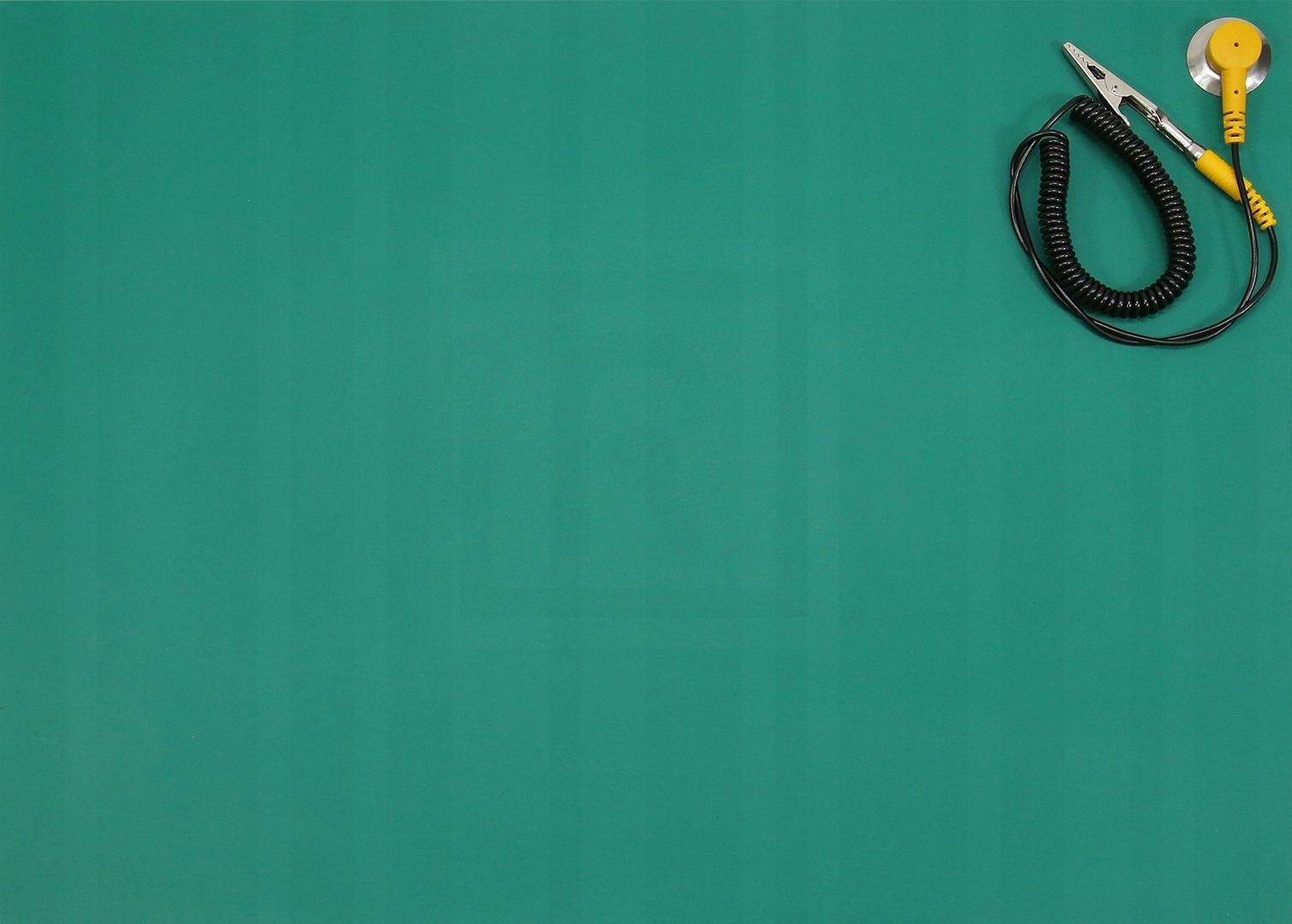

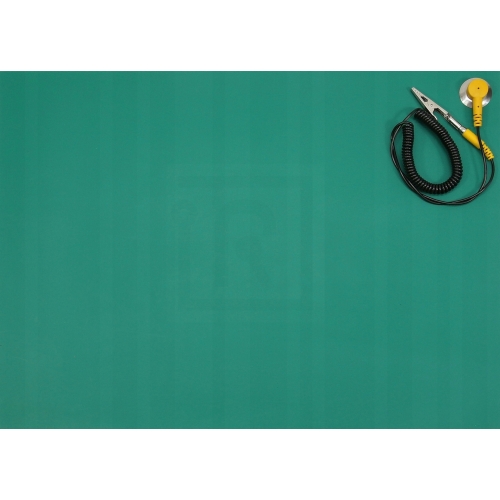

Antystatyczna mata ESD:

Mata przeznaczona jest dla serwisów elektroniki i serwisów komputerowych. Mata ESD to gumowa powierzchnia robocza odprowadzająca ładunki elektrostatyczne od położonych na niej przedmiotów przewodzących. Chroni blat stołu i zabezpiecza wrażliwe elementy przed uszkodzeniem przez ładunki elektrostatyczne.

W zestawie również przewód uziemiający ESD 1,5m do mat antystatycznych (zawiera standardowy rezystor 1MOhm).

W celu samodzielnego zamocowania klipsa w macie należy 4 listki wygiąć do dołu pod kątem 90° do klipsa, przebić je przez matę i zagiąć od dołu do środka. Więcej informacji o montażu klipsów znajdziesz na naszym kanale YouTube.

Parametry techniczne maty:

• długość: 60cm | szerokość: 40cm | grubość: 2mm
• rezystancja powierzchniowa - strona zielona: 100-1000MOhm
• rezystancja powierzchniowa - strona czarna: 1-100kOhm
• powierzchnia: gładka (połysk)
• kolor: wierzch zielony, spód czarny
• cechy: odporna na oleje, płyny o odczynie kwaśnym i alkalicznym

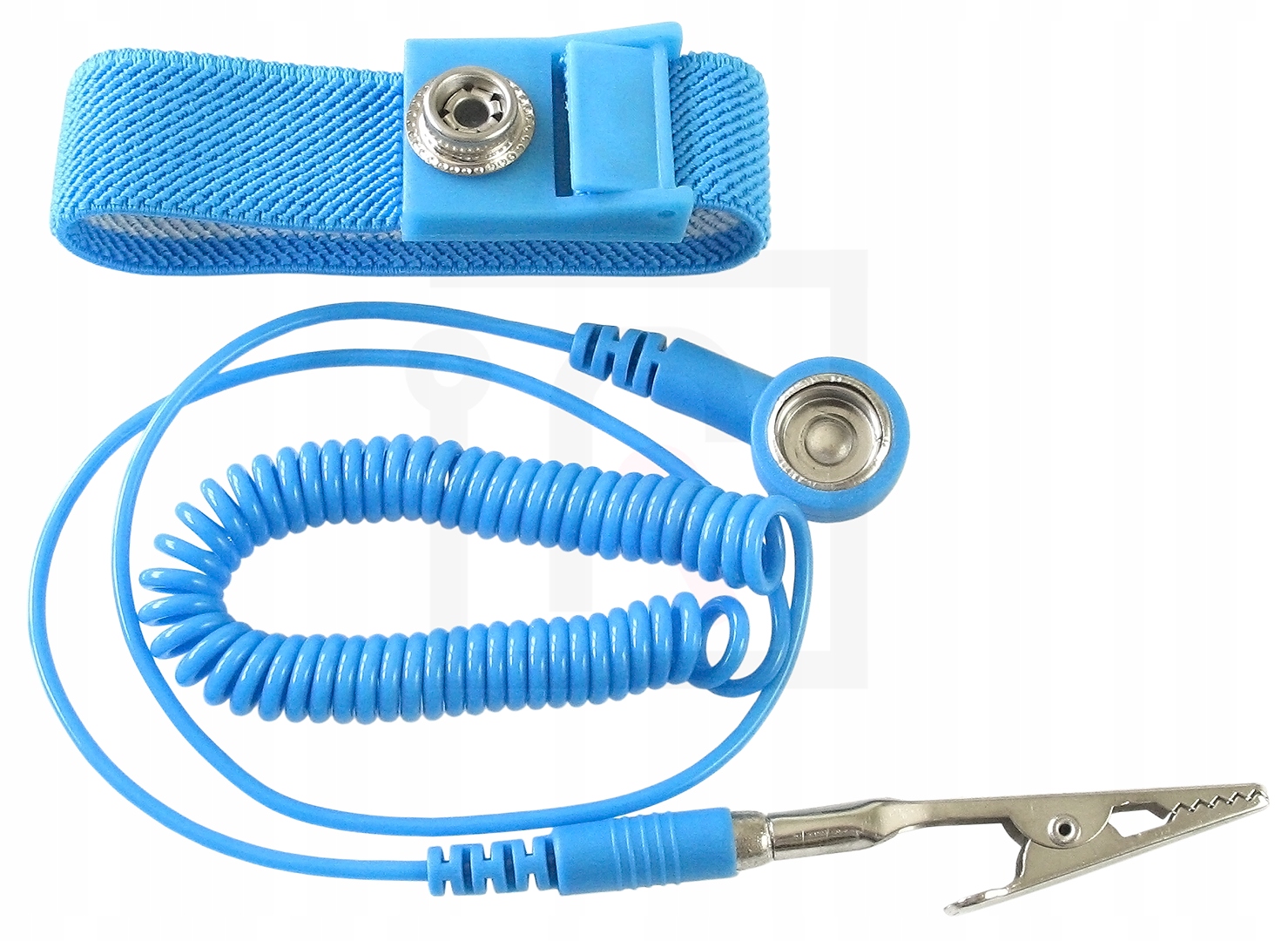

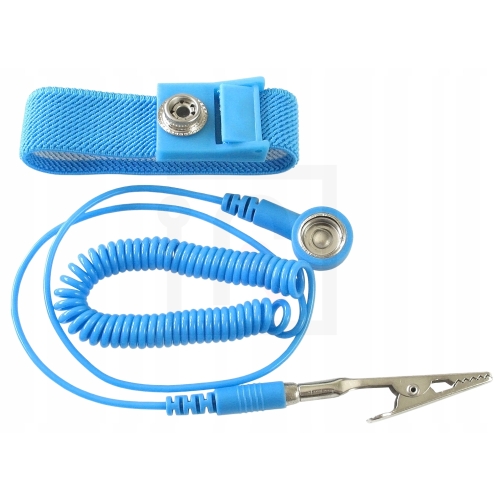

Antystatyczna opaska na rękę:

Antystatyczna opaska uziemiająca ESD zapewnia ochronę urządzeniom i podzespołom elektronicznym przed wyładowaniami elektrostatycznymi mogącymi pojawić się na skutek ich kontaktu z użytkownikiem.

Ładunek elektrostatyczny może zgromadzić się na powierzchni ciała bądź ubioru użytkownika np. poprzez kontakt ze sztuczną odzieżą bądź sztucznymi materiałami w tym również poprzez chodzenie po dywanie. Może dojść wtedy do wyładowania elektrostatycznego o wysokim nominale napięcia (do kilku tysięcy voltów). Jednak dla elektroniki a w szczególności mikroprocesorów i układów scalonych może być to ładunek zabójczy.

Zatem opaskę należy zakładać podczas kontaktu czy lutowania wszelkich wrażliwych podzespołów elektronicznych. Opaska od strony wewnętrznej posiada metalową powierzchnię stykającą się z powierzchnią ręki użytkownika. Wszelkie ładunki odprowadzane są do uziomu przewodem zakończonym krokodylkiem. Użytkownik ma zapewnioną swobodę ruchów dzięki długiemu spiralnemu przewodowi o całkowitej długości 1,8m.

Parametry techniczne:

• przewód spiralny o całkowitej długości 1,8m.
• rezystancja 1MOhm plus minus 5% (wbudowana)
• czas rozpraszania ładunków elektrostatycznych 0,1sek
• zakończenie - wtyk bananowy z osadzonym krokodylkiem (krokodylek można zdjąć)

Rezystor zastosowany w opasce służy do ograniczenia szybkość odprowadzania ładunków.

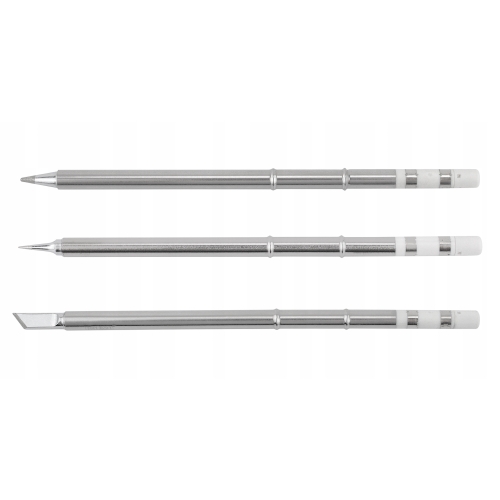

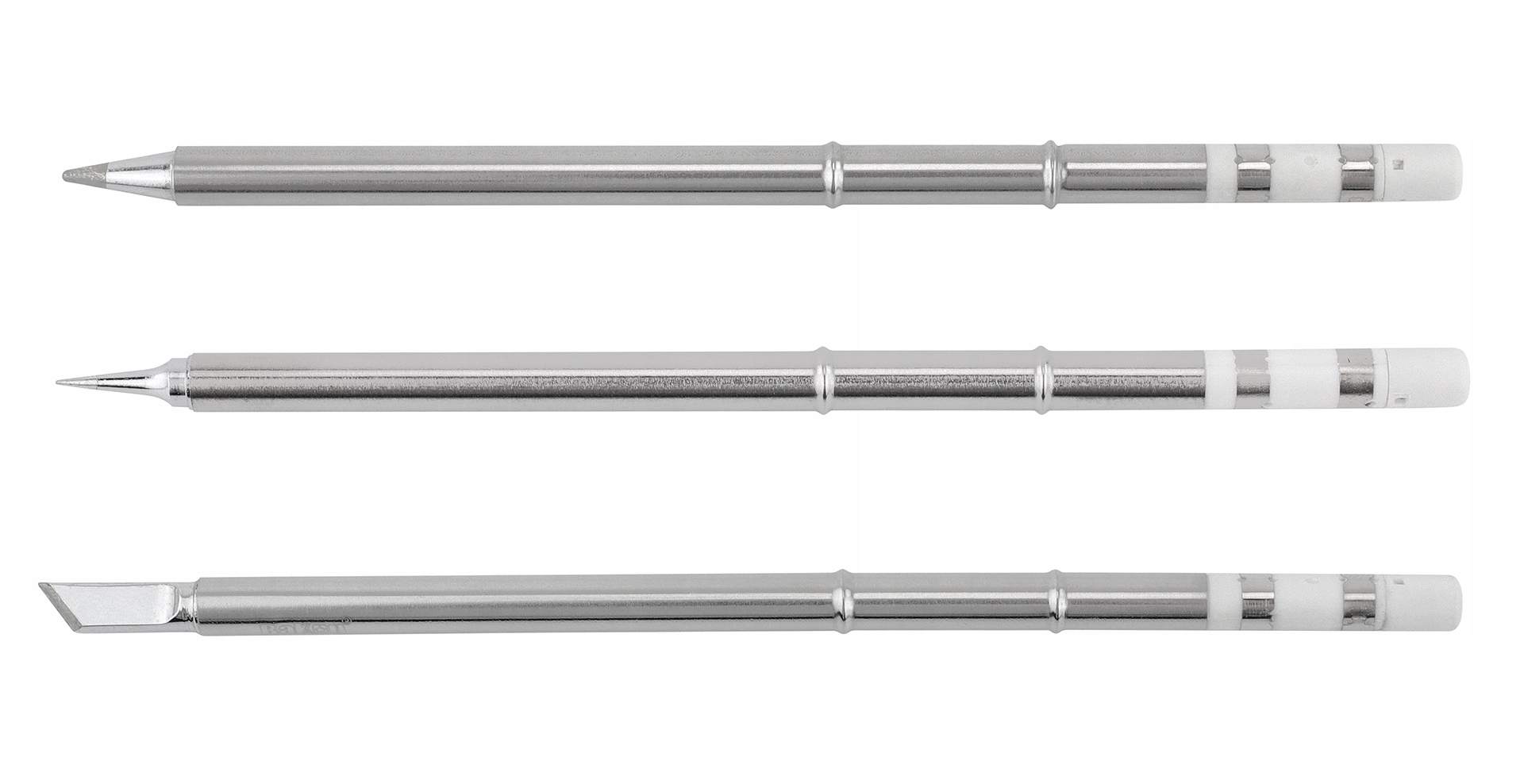

Komplet 3 popularnych grotów T13:

Poza uniwersalnym grotem T13-I który jest wyposażeniem standardowym każdej stacji lutowniczej w zestawi znajdują się również groty (od góry):

• T13-B2 - do większych pół lutowniczych
• T13-ILS - do precyzyjnego lutowania
• T13-KR - do lutowywania układów scalonych np. SMD

Groty T13 posiadają długość 12cm (bez końcówki) i są o 2 cm krótsze od grotów T12 co przekłada się na szybsze nagrzewanie oraz lepszą możliwość operowania nimi w obszarze lutowniczym!

Na pozostałych naszych aukcjach znajdziesz groty typu szpatułka T13-140x (o szerokości od 11 do 22mm) oraz szeroki wybór innych grotów T13 kompatybilnych z tą stacją.

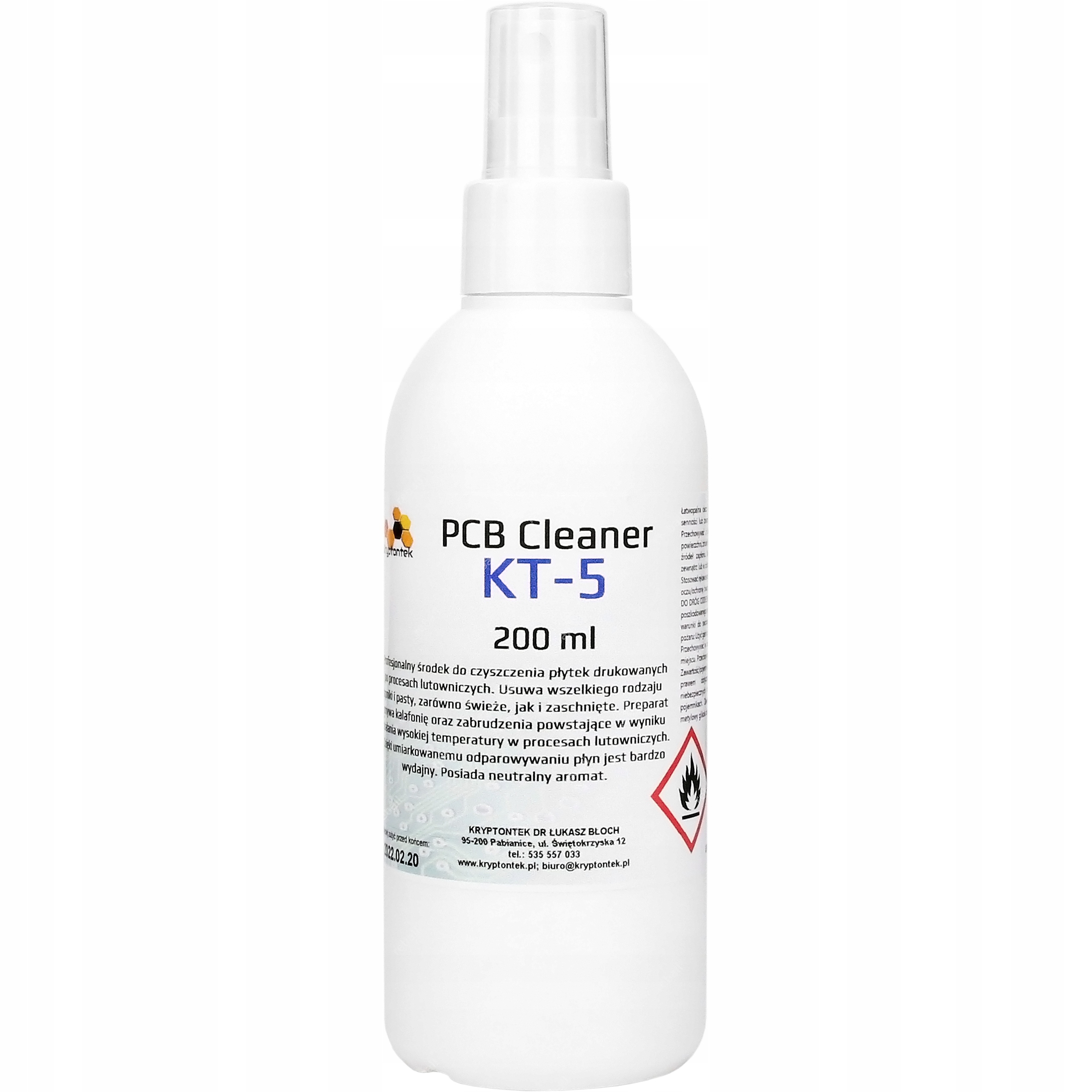

PCB CLEANER KT-5 200ml:

Stworzony dla elektroniki profesjonalny preparat do czyszczenia płytek drukowanych z topników I past zaraz po procesach lutowniczych.

Cechy produktu:

• płyn KT-5 szybko i skutecznie usuwa zabrudzenia powstające w wyniku działania wysokiej temperatury w procesach lutowniczych,
• bezpośrednio po procesach lutowniczych, gdy czyszczona powierzchnia jest jeszcze ciepła (lecz nie gorąca) czyszczenie przebiega znacznie szybciej, łatwiej i wydajniej niż klasyczne środki do tych zastosowań. Preparat w takich warunkach szybciej odparowuje pozostawiając czystą płytkę drukowaną,
• doskonale zmywa kalafonię,
• usuwa wszelkiego rodzaju topniki i pasty, zarówno świeże, jak i zaschnięte,
• oprócz płytek drukowanych środek bardzo dobrze czyści narzędzia tj. pęsety, pędzelki, szpatułki,
• preparat charakteryzuje się obniżoną aromatycznością w stosunku do innych produktów czyszczących,
• dzięki umiarkowanemu odparowywaniu płyn jest bardzo wydajny, obniżając koszty czyszczenia,
• może być stosowany w myjkach ultradźwiękowych,
• bezpieczny dla tworzyw sztucznych,
• środek nie jest zamiennikiem izopropanolu, jednak w wielu sytuacjach szczególnie zaraz po procesach lutowniczych znacząco przewyższa jego właściwości,
• nie pozostawia białych nalotów, odparowuje całkowicie, nie pozostawiając osadów.

Pojemność: 200ml (z atomizerem)

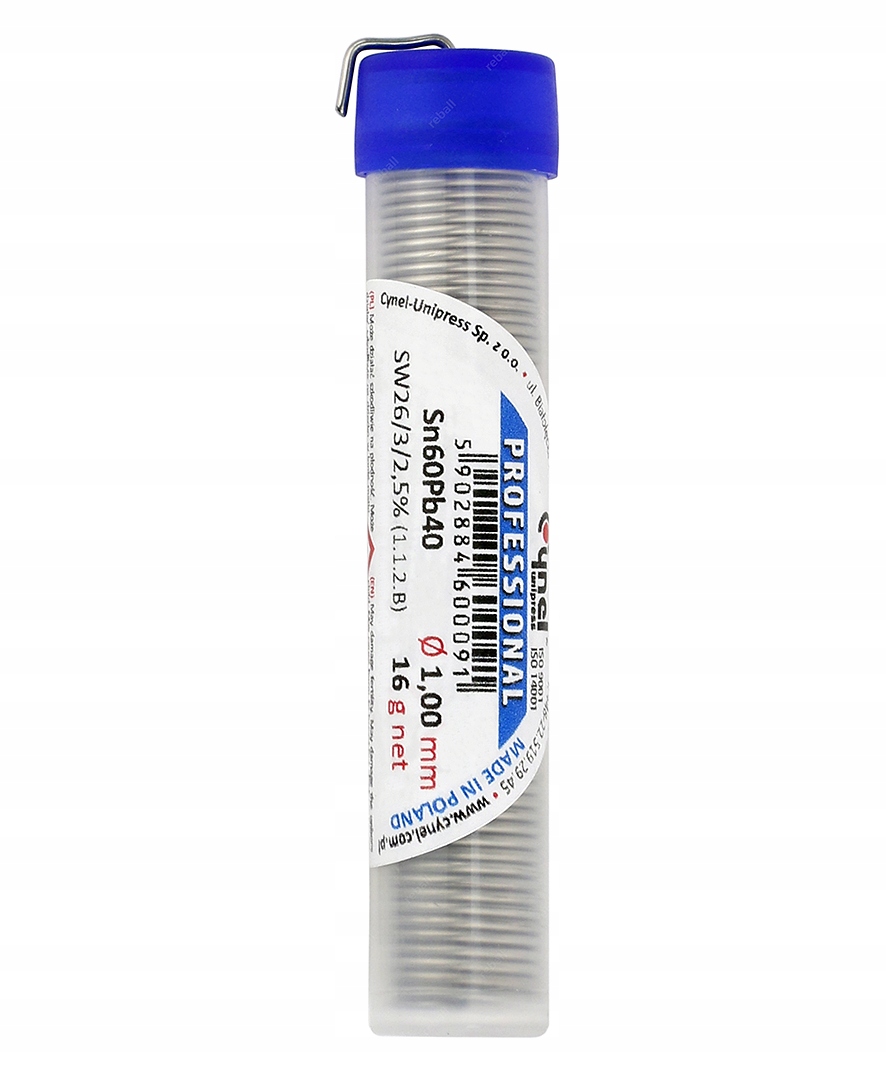

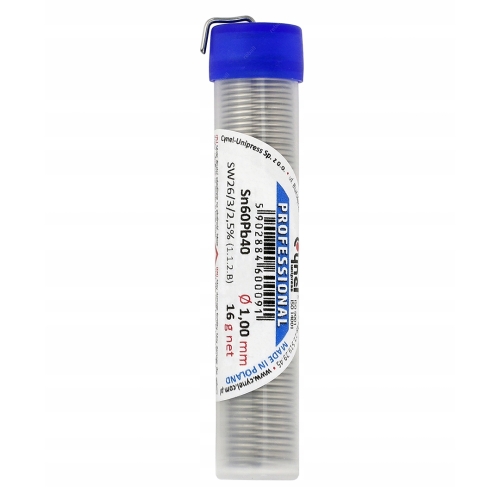

Cyna CYNEL do lutowania:

Cyna-spoiwo 1mm 16g 1m umieszczone jest w fiolce dzięki czemu łatwo się wyciąga, nie plącze i nie łamie.

Stop ołowiowy S-Sn60Pb40 wyprodukowany w pierwszym wytopie cyny i ołowiu zgodnie z normą PN EN 29453:2000, w ciągłym procesie odlewania bez dostępu powietrza, następnie wyciskany, co zapewnia eliminację występowania tlenków.

Spoiwo lutownicze S-Sn60Pb40 ma zastosowanie głównie w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice oraz do lutowania elementów z pokryciami cynowymi, cynowo-ołowiowymi, kadmowymi, cynkowymi i srebrnymi.

Dane techniczne:

• oznaczenie stopu: S-Sn60Pb40 (cyna 60%, ołów 40%)
• typ: drut 1.0mm
• długość: 3m
• waga: 16g
• minimalna czystość użytych surowców: 99,90%
• topnik: SW26
• zawartość topnika: 2.5%
• temperatura topnienia spoiwa: 183°C do 190°C
• temperatura pracy: 320°C do 420°C
• ciężar właściwy: 8,65 g/cm3
• opakowanie: fiolka
• producent: Cynel
• ilość: 1szt

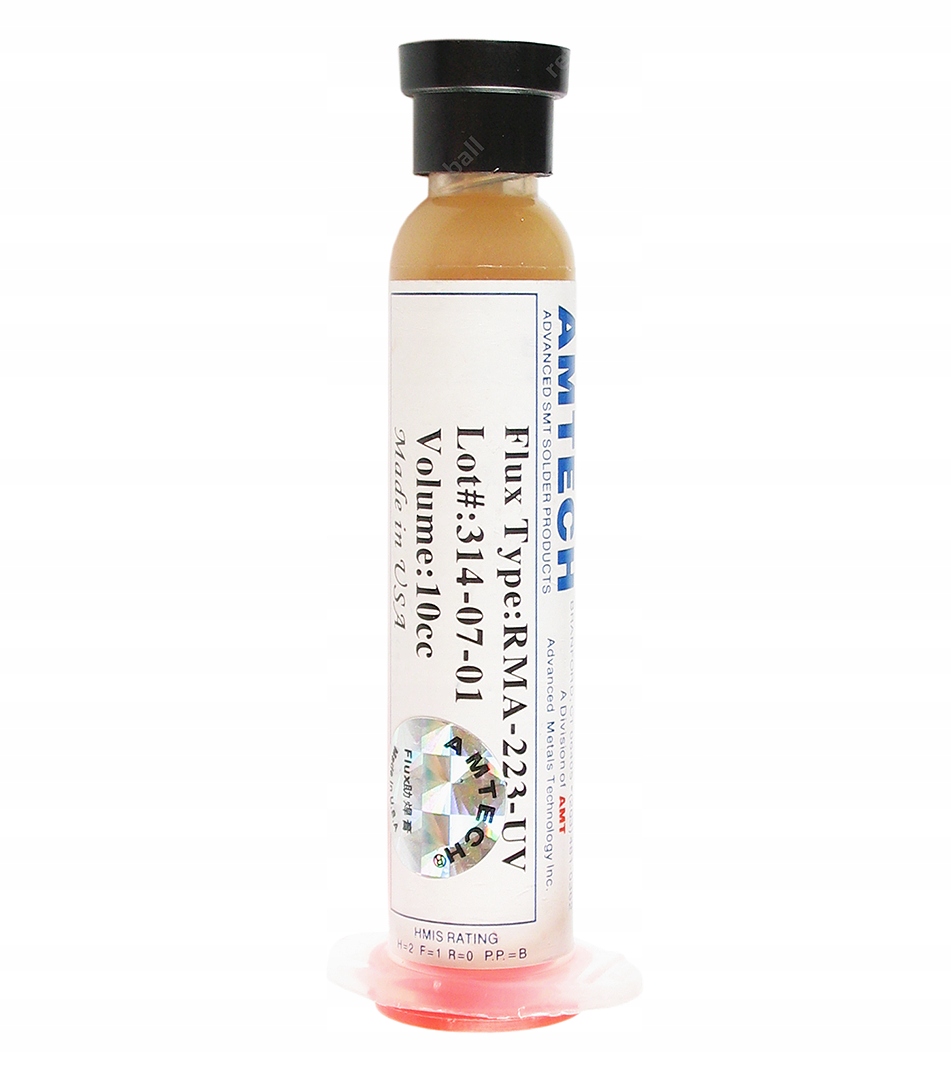

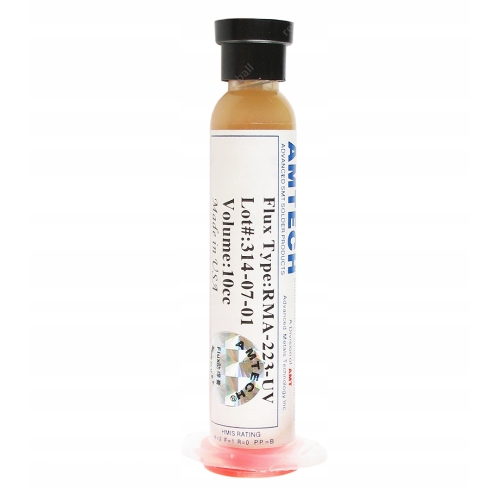

Topnik do lutowania:

Topnik RMA-223-UV stosowany jest m.in do układów BGA i SMD.

Flux w postaci pasty jest łatwy w nakładaniu i zmywaniu.

Nie pozostawia nagaru oraz zanieczyszczeń.

Stosowanie topników w procesie lutowania pozwala na:

• równomierne rozprowadzenie ciepła ze stacji lutowniczej hot air,
• zapobieganie klejenia się roztopionego spoiwa lutowniczego,
• przeciwdziałanie osadzania się pozostałości topnika powodujących korozje ścieżek,
• uzyskanie wysokiej ekonomii poprzez równomierne i dokładne rozprowadzenia topnika.

Flux z dodatkiem składnika UV pozwalającego wykryć błędy podczas nanoszenia pasty metodą sitodruku.

Do czyszczenia pozostałości można używać Cleanera PCB KT-5.

Flux RMA-223 to topnik o bardzo dobrym stosunku ceny do jakości i szerokim spektrum stosowania.

Produkcja topnika AMTECH USA. Konfekcjonowanie AMTECH China.

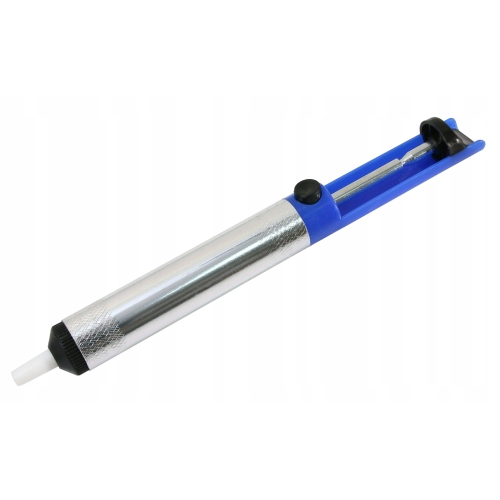

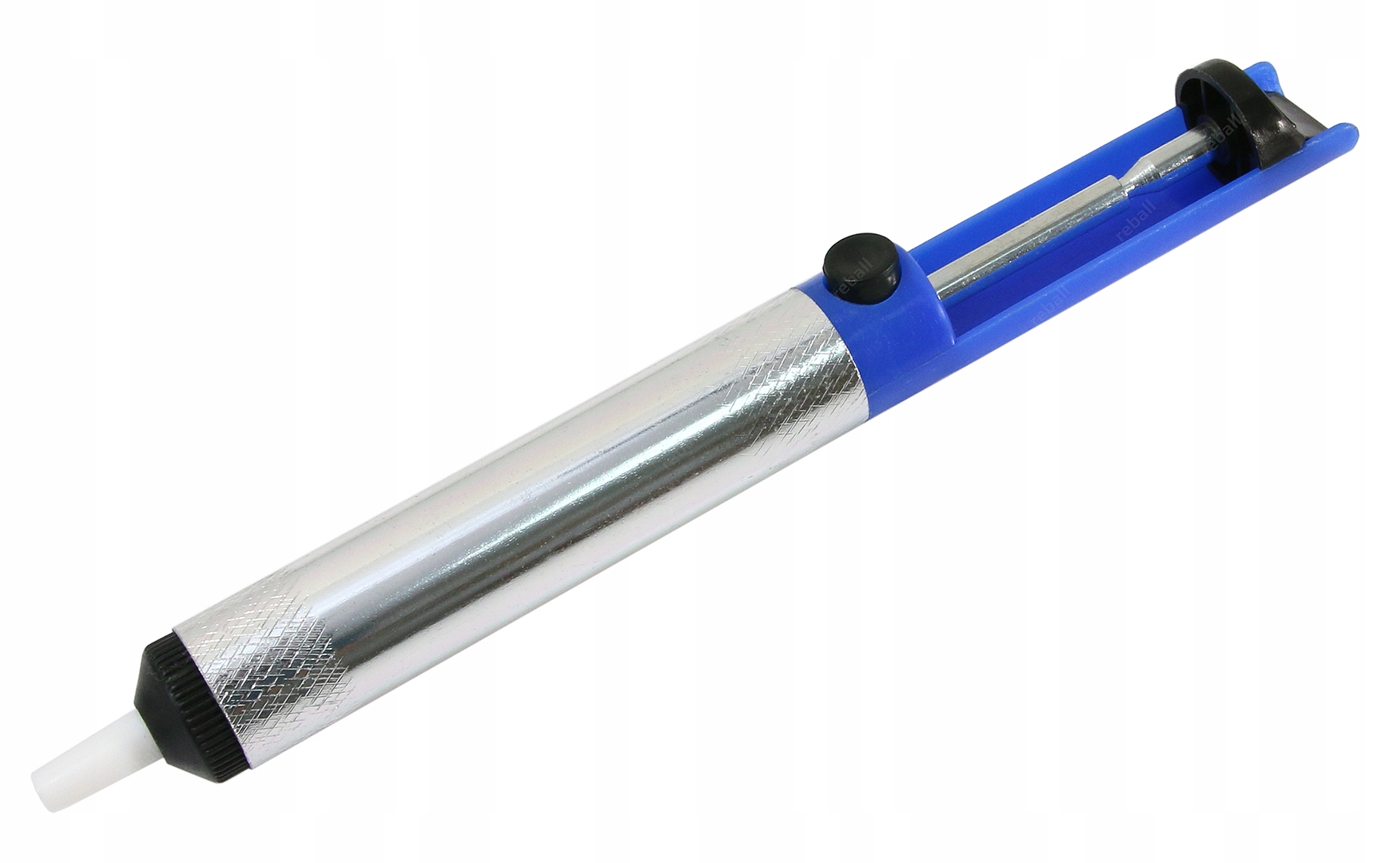

Odsysacz do cyny:

Odsysacz cyny służy do usuwania spoiwa lutowniczego oraz wylutowywania elementów elektronicznych. Odsysacz charakteryzuje się dużą siłą ssącą, niską wagą, wysoką trwałością oraz odpornością na wysoką temperaturę. Odsysacz posiada tłoczek z uszczelnieniem a także aluminiową obudowę co umożliwia długotrwałą pracę. Końcówka teflonowa PTFE, antystatyczna.

Dane techniczne:

• średnica wewnętrzna końcówki teflonowej: 3mm
• średnica zewnętrzna końcówki teflonowej: 5mm
• długość odsysacza: 18,5cm

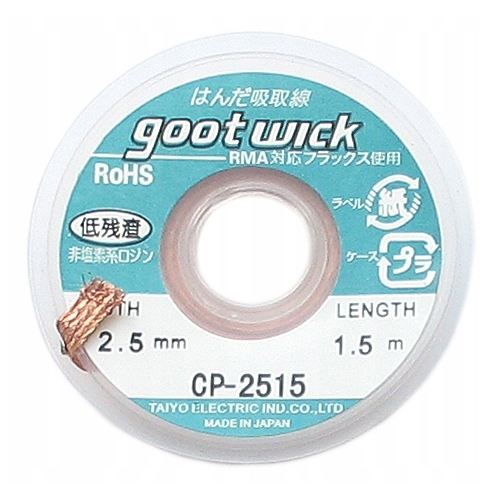

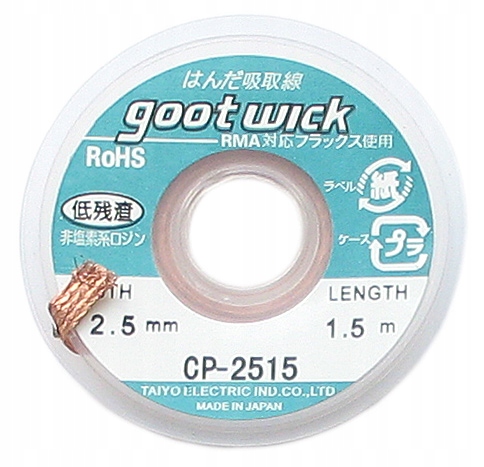

Miedziana plecionka do usuwania cyny:

Plecionka rozlutowująca wykonana jest w postaci miedzianej taśmy złożonej z wielu pojedynczych splecionych pasków miedzianych. Służy do usuwania nadmiaru cyny lub oczyszczania ścieżek z resztek lutowia.

Dane techniczne:

• materiał: miedź
• szerokość: 2,5mm
• długość: 1,5m
