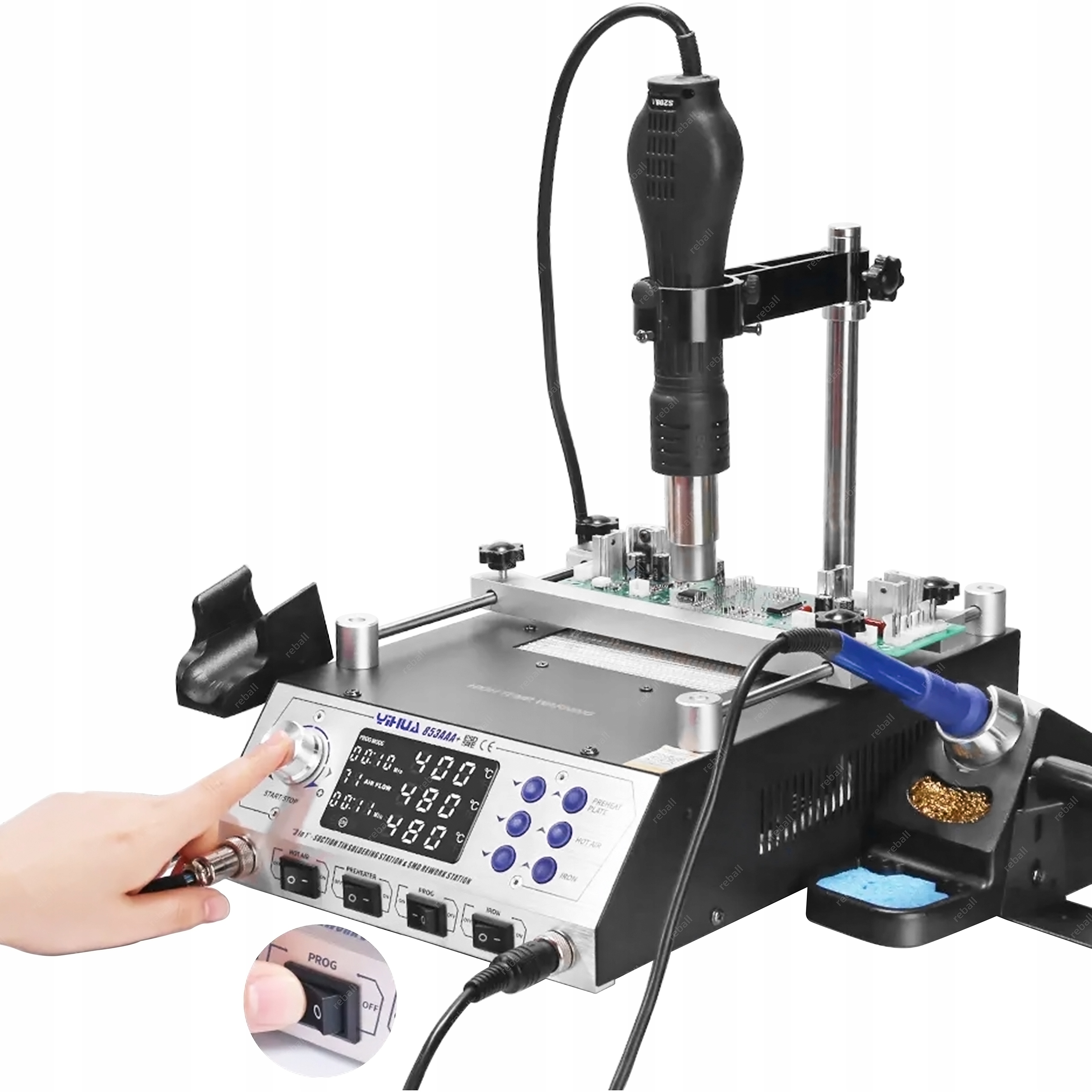

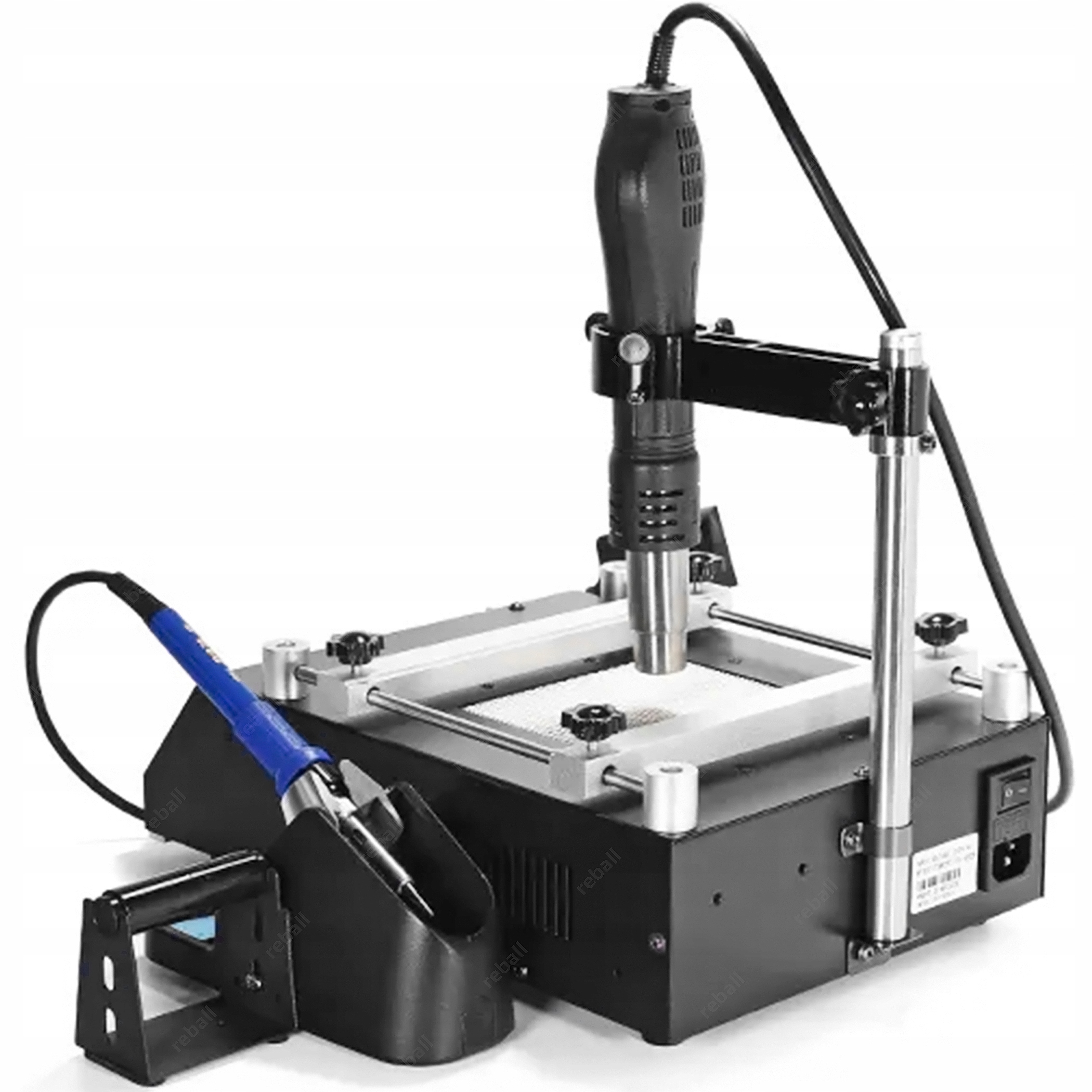

Stacja lutownicza 3w1 YIHUA 853AAA+ składa się z dwóch modułów:

• gorącego powietrza do napraw PCB
• podgrzewacza IR na podczerwień 12x12cm do napraw BGA
• lutownicy na groty 900M

Proces sterowania temperaturą kontrolowany jest poprzez programowalny procesor PID. W sekcji podgrzewania wstępnego zastosowano warstwę ceramiczną o wysokim współczynniku termicznym. Dzięki temu podgrzewacz ma bardzo dobrą stabilność termiczną, równomierne ogrzewanie oraz wysoką wytrzymałość dielektryczną.

Kolba gorącego powietrza jest wyposażona w mocną grzałkę.

Element grzejny owinięty jest na ceramicznym trzpieniu. Takie rozwiązanie zapewnia lepszy przepływ powietrza oraz gwarantuje dłuższą żywotność.

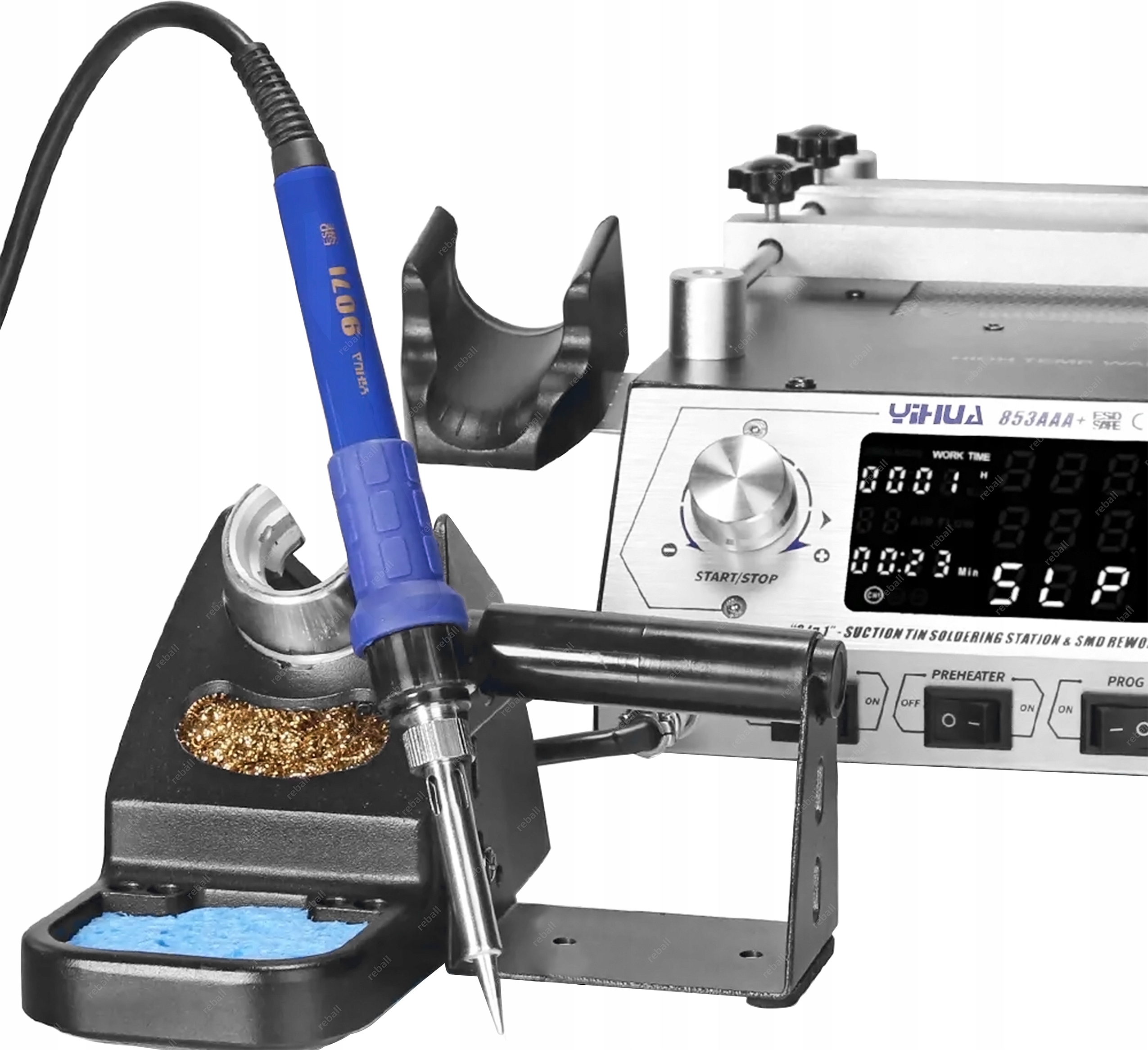

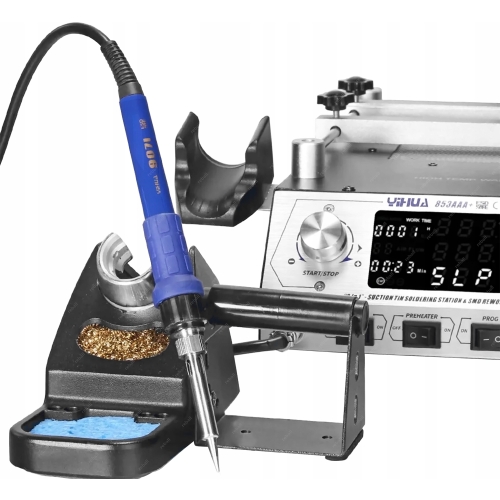

Kolba lutownicza na groty 900M zapewnia kompatybilność z najpopularniejszymi grotami na rynku.

YIHUA 853AAA+ wypełnia lukę w urządzeniach do demontażu z niewielkich płyt takich jak np. telefony, nawigacje układów BGA, QFP, PLCC czy innych drobnych elementów SMD. Dzięki połączeniu podgrzewacza z lutownicą hotair na statywie oraz lutownicą kolbową praca ta jest wygodna i bezpieczna gdyż serwisant ma obie ręce wolne podczas montażu i bezpieczna.

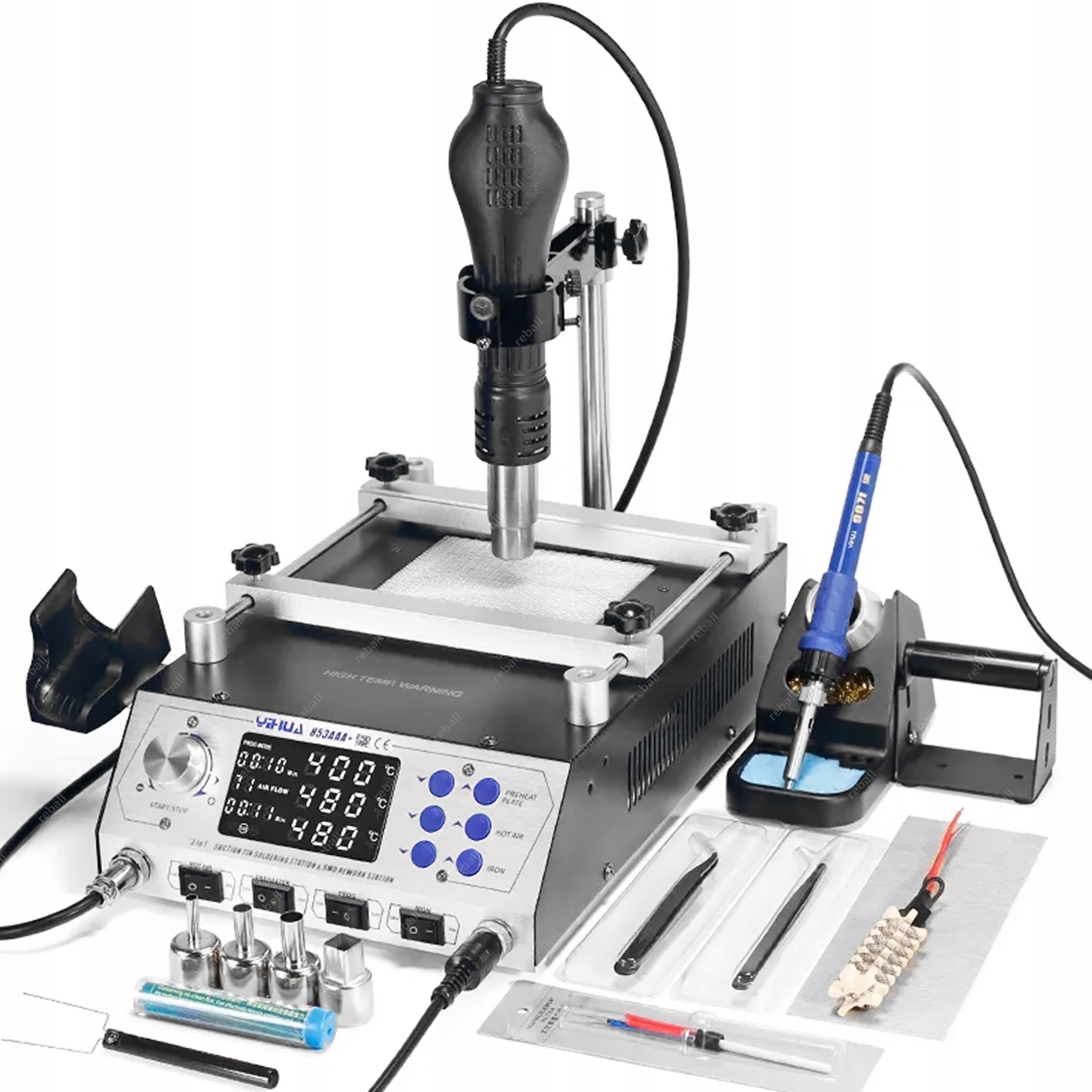

W skład zestawu wchodzą:

• stacja lutownicza Yihua 853AAA+
• chwytak do podnoszenia układów
• dysze hotair: okrągła o średnicy 4,4mm, 7mm, 9mm, kwadratowa 12x12mm
• instrukcja obsługi

Charakterystyka modelu YIHUA 853AAA+:

• stacja posada dwie funkcje: gorące powietrze oraz podgrzewacz

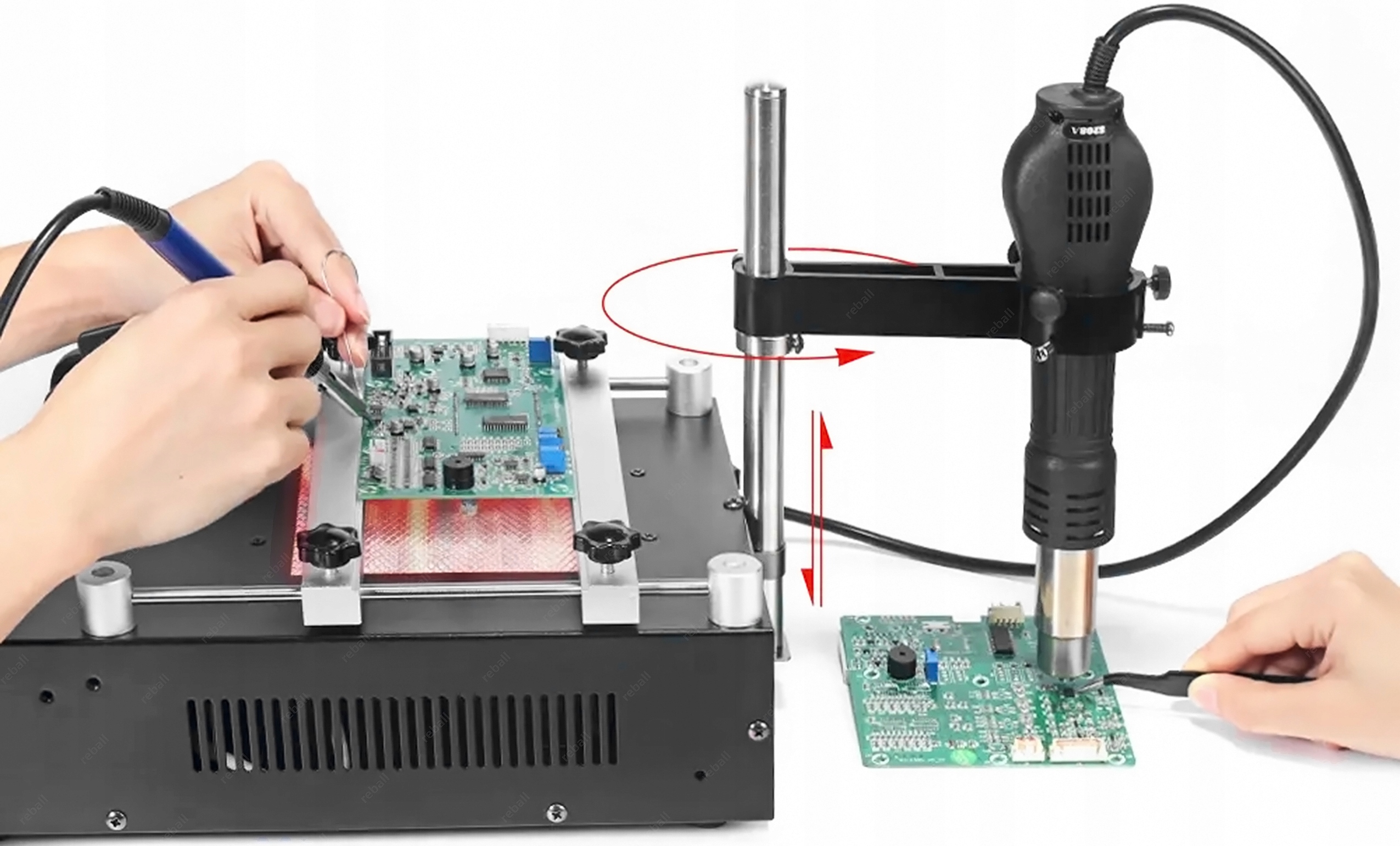

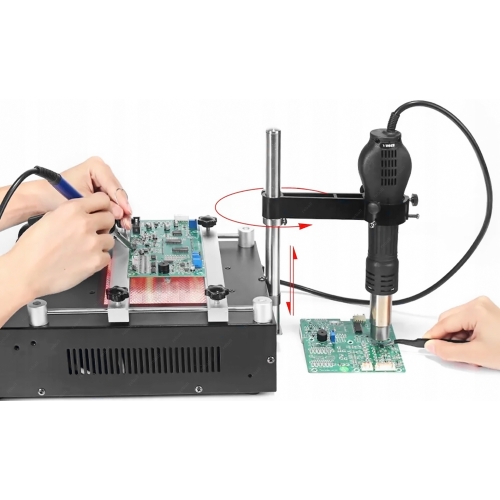

• kolba gorącego powietrza posiada dwa uchwyty jeden na statywie nad podgrzewaczem, drugi roboczy kiedy używamy gorącego powietrza niezależnie
• odłożenie kolby gorącego powietrza na uchwycie roboczym bocznym powoduje automatyczne studzenie grzałki i włączenie trybu uśpienia
• sterowanie temperatury cyfrowe PID, temperatury na wyświetlaczach LED
• idealna do pracy z elementami typu QFP, PLCC, BGA, SMD
• wygodny regulowany uchwyt na kolbę gorącego powietrza
• cyfrowa kalibracja temperatury niezależna do obu modułów
• możliwość wyświetlania temperatury w jednostki temperatury ºC/ºF

Dane techniczne:

• napięcie zasilania 220-240V AC
• pobór mocy: 1200W
• wymiary: 220x80x320mm
• warunki pracy: 0-50ºC
• warunki przechowywania: -20 - 80ºC

Moduł HOT AIR:

• źródło nadmuchu: wentylator
• maksymalny przepływ powietrza: <=120 l/min
• zakres temperatur pracy: 100-480ºC
• stabilność temperatury: +/- 1ºC
• typ wyświetlacza: LED
• długość przewodu przyłączeniowego: do 100cm

Moduł lutownica:

• typ grotów: 900M (kolba 907I)
• zakres temperatur pracy: 200-480ºC
• stabilność temperatury: +/- 1ºC
• typ wyświetlacza: LED
• długość przewodu przyłączeniowego: do 100cm

Moduł podgrzewacz IR:

• element grzejny: ceramiczny IR
• wymiary: 120x120mm
• zakres temperatur pracy: 50-400ºC
• stabilność temperatury: +/- 2ºC
• typ wyświetlacza: LED
• wymiary uchwytu do płyt: 160x220mm
