ZS00162

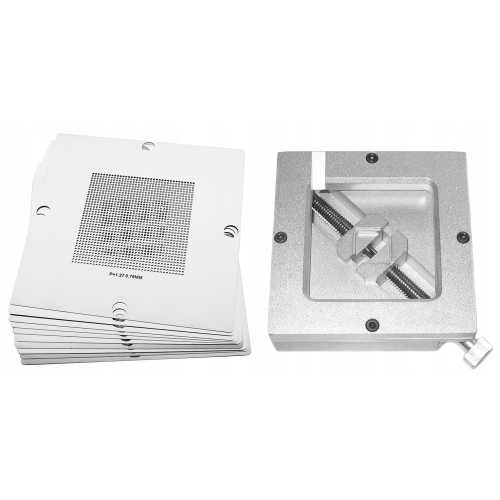

Uchwyt do sit BGA 90x90mm + 10 sit uniwersalnych 90x90mm

przeznaczonych do reballingu układów BGA

Jest to zestaw naprawczy układów BGA notebooków, konsol, płyt głównych, telefonów itp. używany do stawiania nowych kulek (reballing) przy pomocy sit dedykowanych lub uniwersalnych.

Stacja posiada wygodny system mocowań dla układów oraz sit co gwarantuje że podczas procesu reballingu całość się nie odkształci a kulki będą przylegać równomiernie na całej powierzchni układu.

Ramka składa się z dwóch elementów dolnego do mocowania układu BGA oraz górnego dla mocowania sit.

Ramka tym wyróżnia się od innych ramek iż posiada prowadnicę (ślimak) pozwalającą w sposób szybki i precyzyjny zamocować i zablokować układ BGA. Montaż układu został ograniczony do przekręcania nakrętki co przyspiesza czas potrzebny na montaż układów w ramce.

Stacja wykonana z aluminium oraz stali. Stacja wysokiej jakości bardzo dokładnie wykonana i starannie zapakowana.

W zestawie imbus - klucz do mocowania sit.

Kupując taką stację nie ograniczamy się tylko do sit 89x89mm lub 90x90mm.

Stacja może również znakomicie służyć jako uchwyt układów BGA przy reballingu z wykorzystaniem sit przeznaczonych do bezpośredniego grzania.

Parametry stacji:

• do stacji pasują sita z ramką o wymiarach 89 x 89mm lub 90 x 90mm
• wymiary stacji 90mm x 90mm x 30mm
• minimalne wymiary układu BGA 13 x 13mm
• maksymalne wymiary układu BGA 40 x 40mm

W zestawie znajdują się również uniwersalne sita BGA o rozmiarze 90x90mm:

1. 0.30mm (raster 0,60mm) - 47x47mm,
2. 0.35mm (raster 0,65mm) - 47x47mm,
3. 0.40mm (raster 0,80mm) - 33x33mm,
4. 0.45mm (raster 0,80mm) - 33x33mm,
5. 0.50mm (raster 0,80mm) - 33x33mm,
6. 0.50mm (raster 0,80mm) - 36x36mm,
7. 0.60mm (raster 0,90mm) - 35x35mm,
8. 0.60mm (raster 1,00mm) - 31x31mm,
9. 0.60mm (raster 1,00mm) - 47x47mm,
10. 0.76mm (raster 1,27mm) - 34x34mm.

Podany wyżej rozmiar to obszar do zakulkowania.

Sita BGA o rozmiarach 80x80mm lub 90x90mm wykonane są z najgrubszej możliwej do zastosowania w tym przypadku stali, bardzo dobrej jakości typu 304 z przeznaczeniem do częstego reballingu w serwisach komputerowych oraz RTV.

Na innych naszych aukcjach uchwyty, ramki, stacje, kulki oraz inne akcesoria przeznaczone do reballingu BGA.
