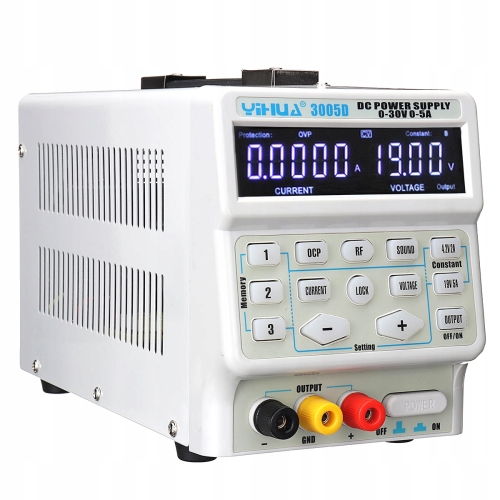

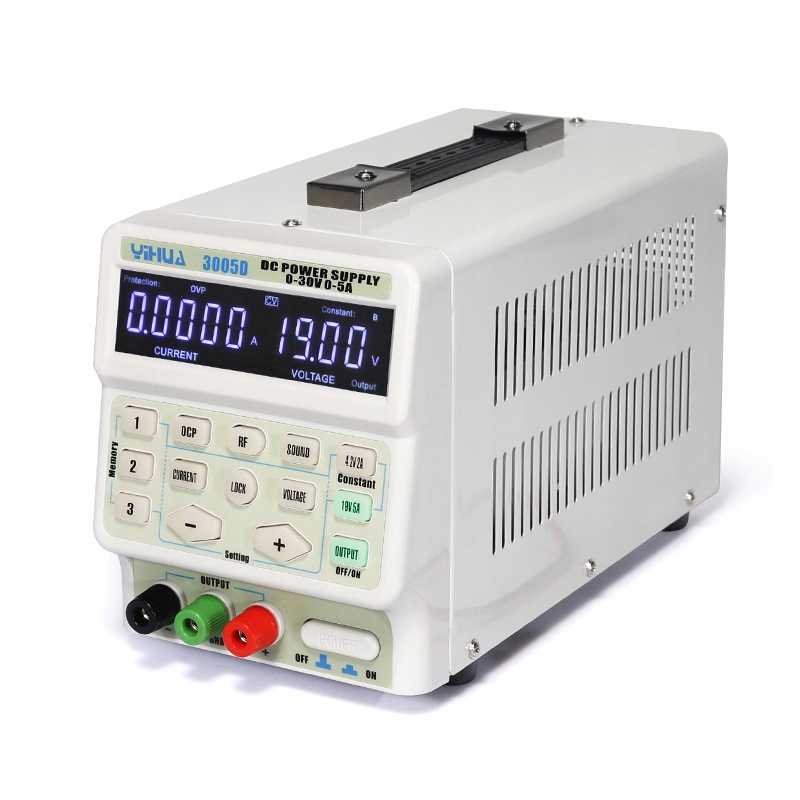

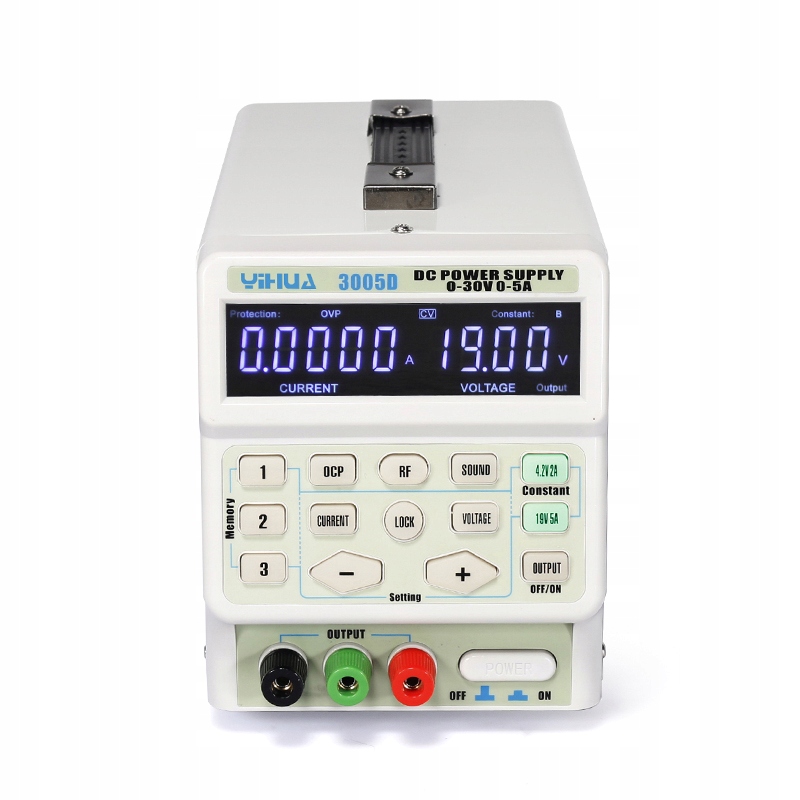

YIHUA 3005D 30V/5A to druga generacja cyfrowego zasilacza sterowanego programowo.

Ten wielokanałowy, cyfrowy, sterowany programowo, stabilizowany zasilacz impulsowy z regulowanym i stabilizowanym napięciem DC i regulowanym (ograniczanym) poborem prądu jest przeznaczony do użytku w laboratoriach, szkołach, liniach produkcyjnych, przy projektowaniu wyrobów elektroniki, dydaktyce i naprawach elektroniki.

Napięcie i prąd wyjściowy są regulowane za pomocą przycisków +/- na panelu głównym zasilacza. Zasilacz posiada zabezpieczenie nadprądowe oraz chroniące przed skutkami zwarć a co za tym idzie przed przeciążeniem i uszkodzeniem.

Wyposażony jest w 2 czytelne wyświetlacze LED.

Zasilacz YIHUA 3005D posiada blokadę funkcji co skutecznie zapobiega zmianie parametrów wyjściowych lub zmianie spowodowanej niewłaściwym użyciem. Sprawa to, że ??produkt jest bardziej bezpieczny i niezawodny.

Zasilacz posiada detektor sygnału fal radiowych oraz dwa kanały o stałych wartościach prądu i napięcia 4.2V/2A,  19V/5A co jest przydatne podczas napraw w serwisie telefonów komórkowych. Wybór kanałów wykonuje się szybko i wygodnie jednym przyciskiem.

Dodatkowo zasilacz posiada trzy kanały (oznaczone 1, 2, 3) z możliwością zapisu ustawionych wartości prądu i napięcia w celu ich łatwego i szybkiego wyboru.

Zastosowanie:

• serwisy elektroniki
• przemysł, laboratoria
• instytuty badawcze i pracownie projektowe
• edukacja i szkolnictwo
• warsztaty profesjonalistów i hobbystów

Charakterystyka:

• płynna regulacja napięcia i prądu w zakresie 0-30V, 0-5A
• wysoka jakość i niezawodność
• czytelne cyfrowe wyświetlacze LED
• 2 kanały o stałych wart. prądu i napięcia: 4,2V/2A, 19V/5A
• 3 oznaczone kanały (memory 1, 2, 3) z możliwością zapisu ustawionych wartości prądu i napięcia (standardowo ustawione na wartości: 1-3V, 2-5V, 3-9V)
• zabezpieczenia przed zwarciem i przeciążeniem

Parametry techniczne:

• napięcie zasilania: 220VAC ±10%, 50/60Hz
• zakres regulacji napięcia wyjściowego: 0-30VDC
• dokładność napięcia wyjściowego: ±0,02 V
• zakres regulacji prądu wyjściowego: 0-5A
• dokładność prądu wyjściowego: +- 0.0001A
• moc: 150W
• ilość kanałów (pamięci parametrów): 3+2
• temperatura i wilgotność (podczas pracy): 0-40C, < 80%
• temperatura i wilgotność (przechowywanie): -10-70C,  < 70%
• wymiary: L268 × W125 × H155 mm ± 5 mm
• waga: 2,3kg

Stabilizacja napięciowa:

• napięcie wyjściowe: od 0 do 30V z dokładnością od 0.01V
• dokładność napięciowa: +- 0.02V
• stabilność napięciowa: <0.01%+3mV
• stabilność obciążenia: <0.01%+3mV
• czas: 100uS
• falowania napięcia szumów: <0.1% Vrms
• współczynnik temperatury: <300PPM/C

Stabilizacja prądowa:

• prąd wyjściowy: od 0 do 5A z dokładnością 0.0001A
• dokładność prądowa: +- 0.0001A
• dokładność do 0.045A: 0.0001-0.0450A+-0.0001A
• dokładność do 0.45A: 0.045-0.45 +-0.001A
• dokładność do 5A: 0.45-5A +- 0.01A
• stabilizacja prądowa: <0.1%+3mA
• stabilizacja obciążenia: <0.1%+3mA
• falowania napięcia szumów: <1% Vrms

Parametry odcięcia prądu OCP

• wartość prądu w OCP: 0-5A dokładność +- 0.01A

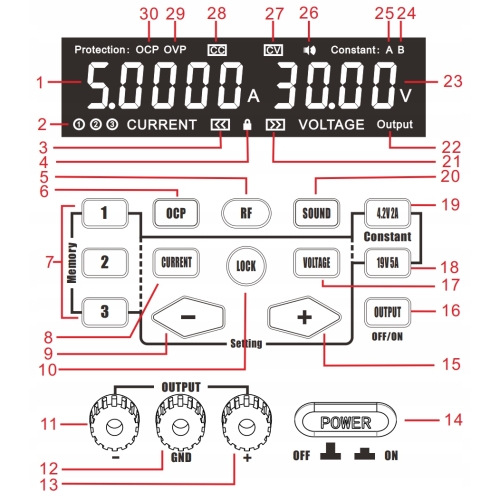

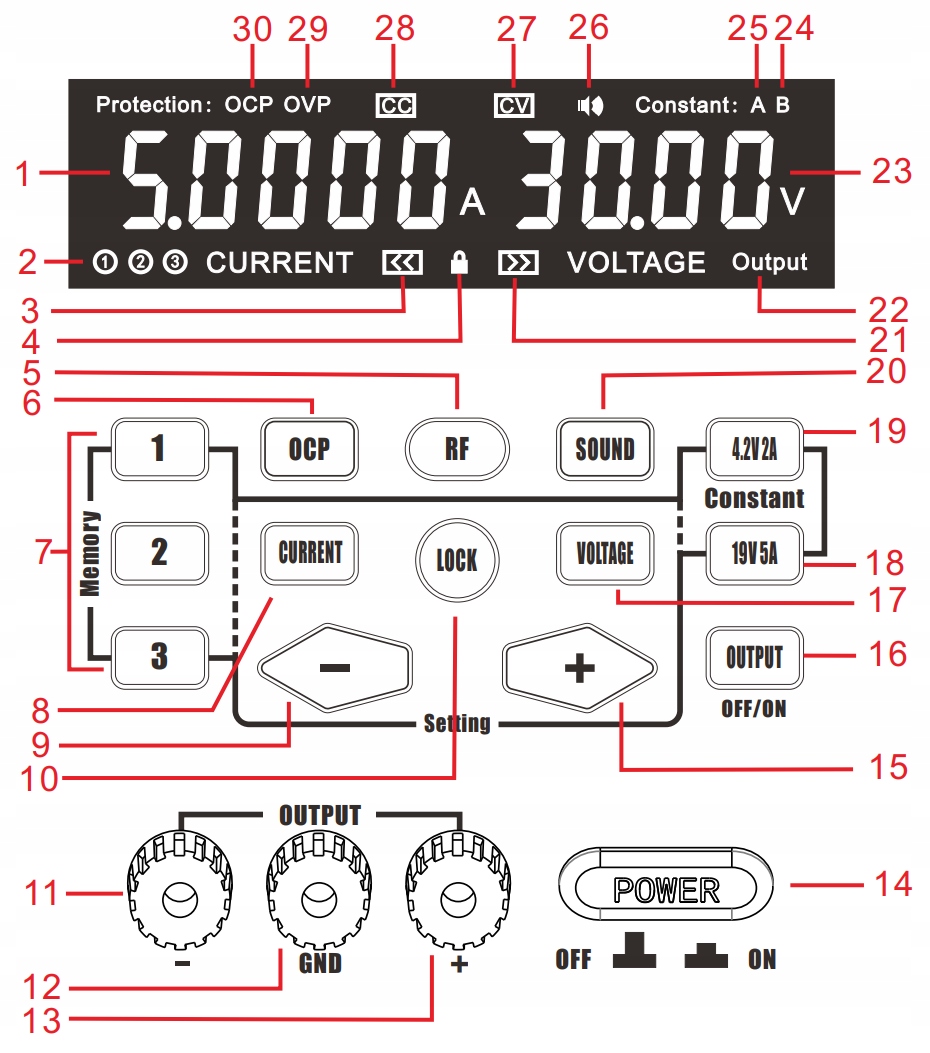

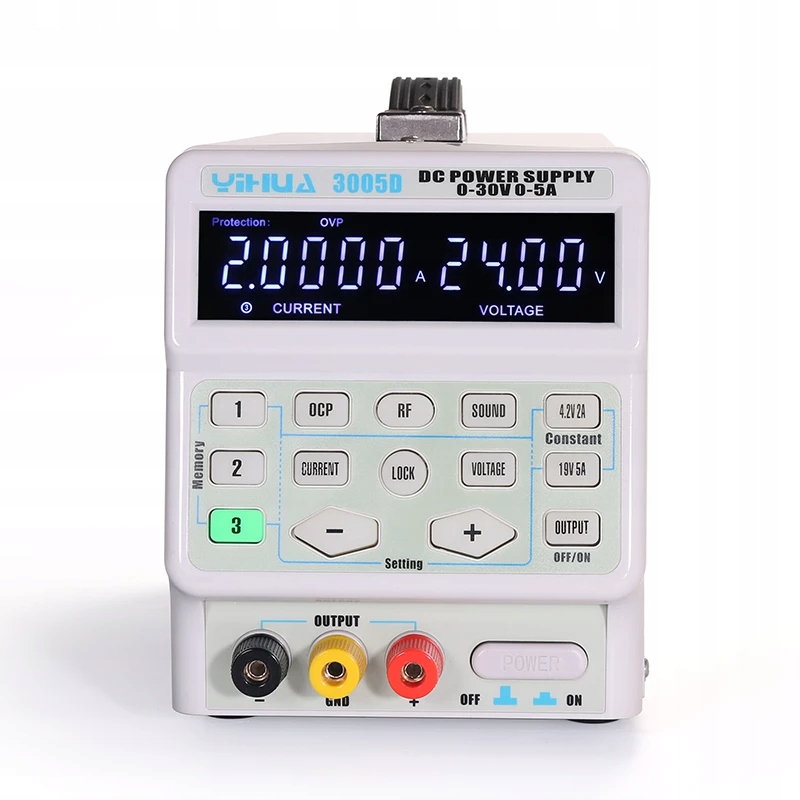

Opis wyświetlacza:

1. Wyświetlacz wartości prądu
2. Oznaczenie włączonego kanału od 1 do 3
3. Wskaźnik bieżącego ustawiania
4. Wskaźnik włączonej blokady klawiszy
5. RF Detektor sygnału fal radiowych
6. Włącznik trybu zabezpieczenia prądowego
7. Włączniku kanałów od 1 do 3
8. Włącznik ustawiania wartości prądu
9. Zmniejszanie wartości
10. Włącznik blokady klawiszy

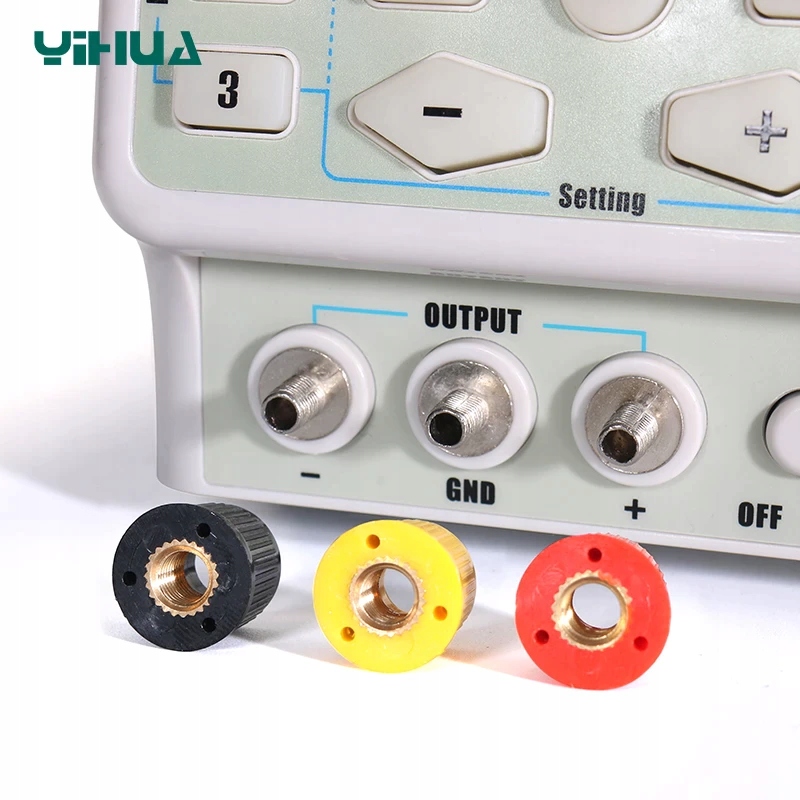

11. Zacisk minus "-"
12. Zacisk uziemienie
13. Zacisk plus "+"
14. Włącznik urządzenia
15. Zwiększanie wartości
16. Włącznik wyjściowy
17. Włącznik ustawiania wartości napięcia
18. Włącznik kanału o stałych wartościach 19V/5A
19. Włącznik kanału o stałych wartościach 4,2V/2A
20. Włącznik dźwięku klawiszy
21. Wskaźnik bieżącego ustawienia
22. Wskaźnik trybu wyjściowego
23. Wyświetlacz wartości napięcia
24. B - Wskaźnik włączonego kanału 19V/5A
25. A - Wskaźnik włączonego kanały 4,2V/2A
26. Wskaźnik włączonego dźwięku klawiszy
27. Wskaźnik włączonego trybu C.V. stabilizacji napięcia
28. Wskaźnik włączonego trybu C.C. stabilizacji prądu
29. Wskaźnik włączonego trybu zabezpieczenia napięciowego
30. Wskaźnik włączonego trybu zabezpieczenia prądowego

W zestawie:

1. Zasilacz laboratoryjny YIHUA 3005D

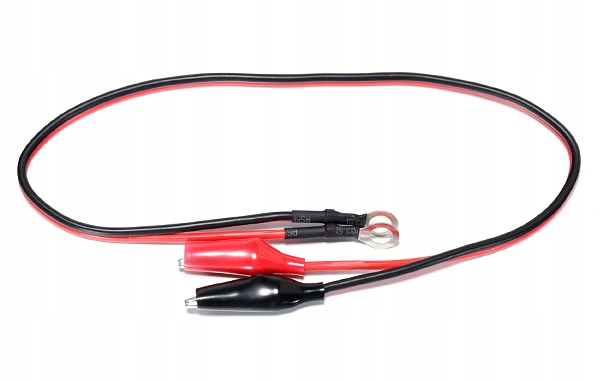

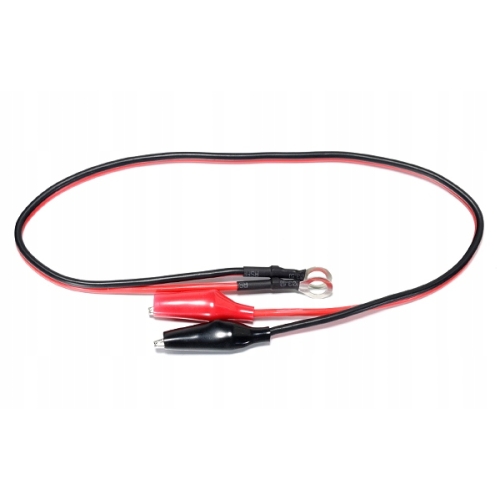

2. Przewód pomiarowy zakończony krokodylkiem 0,4m
3. Instrukcja obsługi
