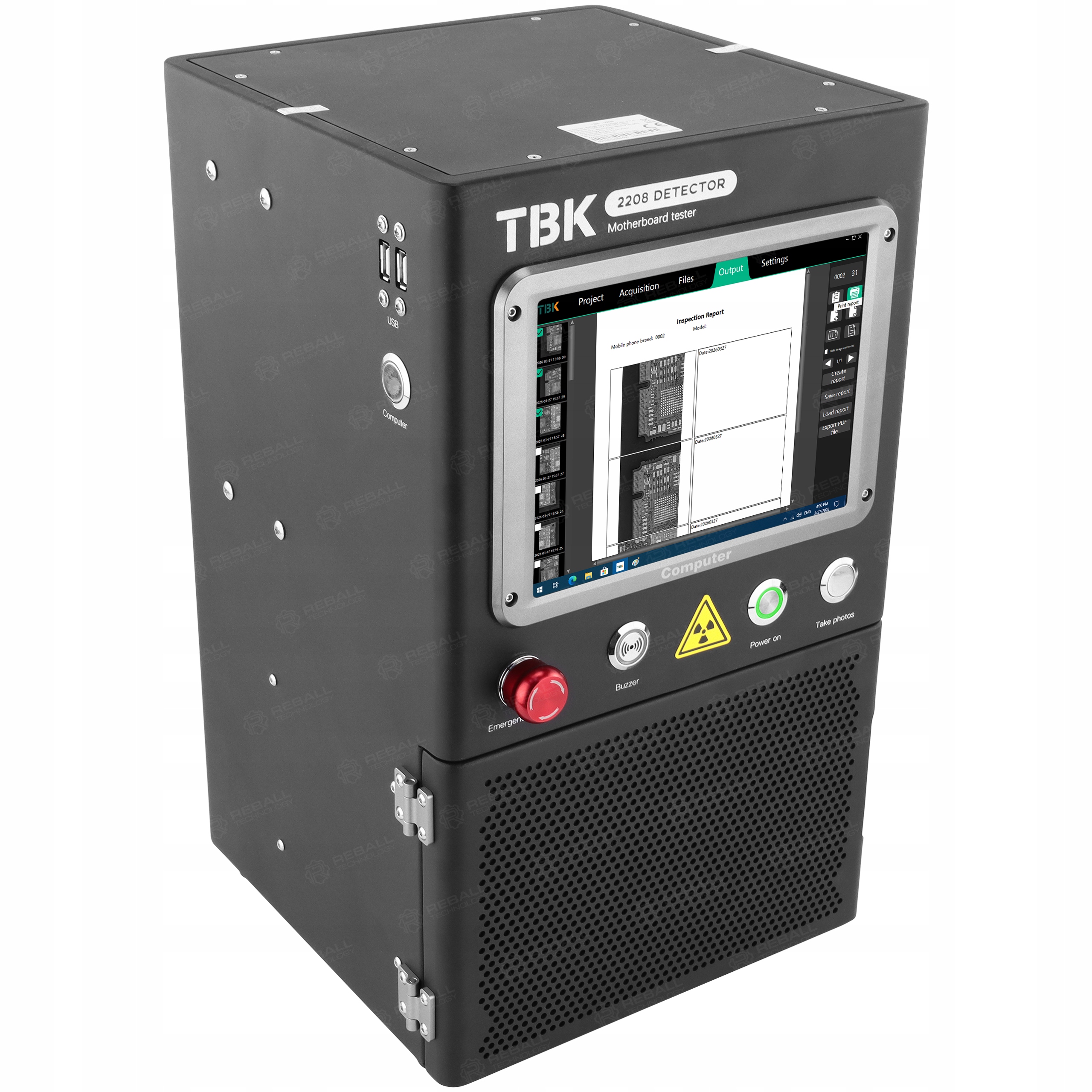

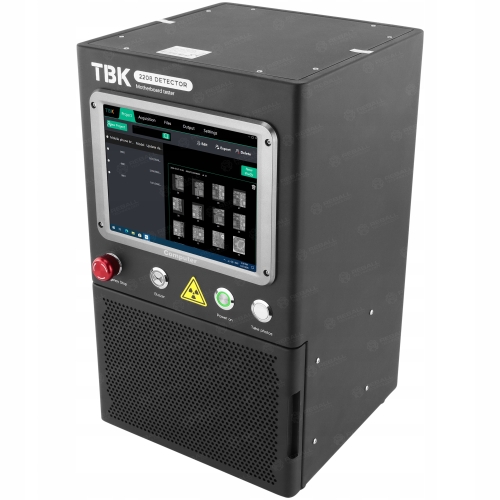

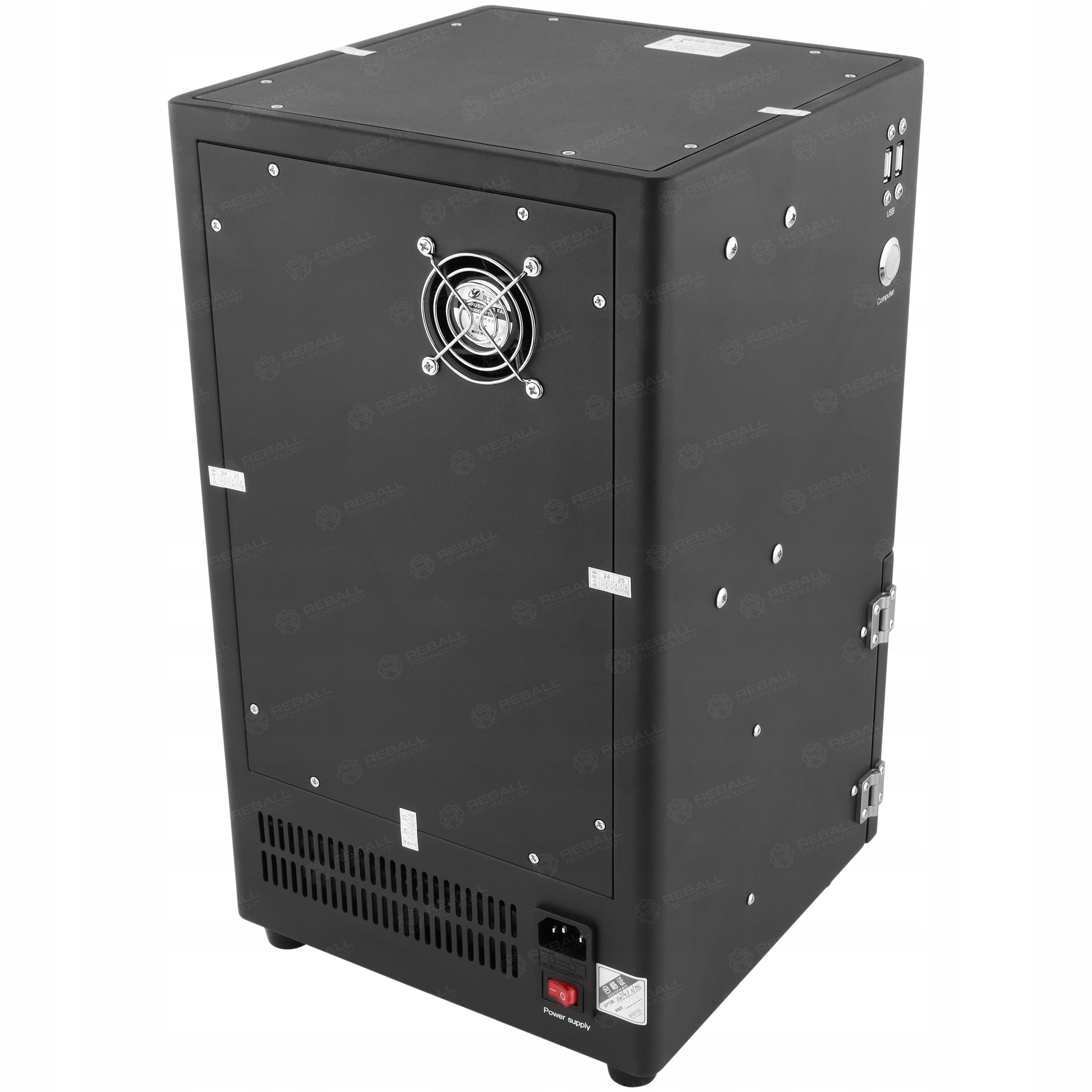

⭐ Rentgen X-RAY TBK-2208

TBK-2208 to zaawansowane, stacjonarne urządzenie rentgenowskie przeznaczone do nieniszczącej diagnostyki elektroniki, w szczególności płyt głównych, układów BGA oraz komponentów PCB.

Umożliwia dokładną analizę połączeń lutowanych i wewnętrznych struktur bez konieczności demontażu elementów, co znacząco przyspiesza proces diagnostyki i naprawy.

To rozwiązanie dedykowane dla profesjonalnych serwisów GSM, laboratoriów oraz inżynierów elektroniki, gdzie liczy się precyzja i bezpieczeństwo.

Współczesna elektronika, zwłaszcza w smartfonach, jest coraz bardziej złożona i miniaturowa, co utrudnia wykrywanie usterek tradycyjnymi metodami. TBK-2208 eliminuje konieczność rozbierania urządzeń, pozwalając na bezpośredni wgląd w strukturę układów i połączeń.

Dzięki technologii obrazowania rentgenowskiego możliwa jest identyfikacja mikropęknięć, zimnych lutów czy pustek w strukturze BGA. To znacząco ogranicza ryzyko uszkodzeń i zwiększa skuteczność napraw.

Urządzenie posiada wbudowany komputer z systemem Windows 10, co eliminuje konieczność podłączania zewnętrznego PC i pozwala na natychmiastową pracę po uruchomieniu.

Oferuje wysoką w swojej klasie rozdzielczość obrazowania X-RAY (688x836px) oraz intuicyjny system obsługi, który umożliwia szybkie wykonywanie analiz jednym kliknięciem.

Zintegrowana komora ołowiana zapewnia pełne bezpieczeństwo użytkownika, eliminując emisję promieniowania na zewnątrz.

TBK-2208 to kompleksowe narzędzie diagnostyczne, które podnosi standard pracy w nowoczesnych serwisach elektroniki i znacząco skraca czas realizacji napraw.

⭐ Działanie urządzenia

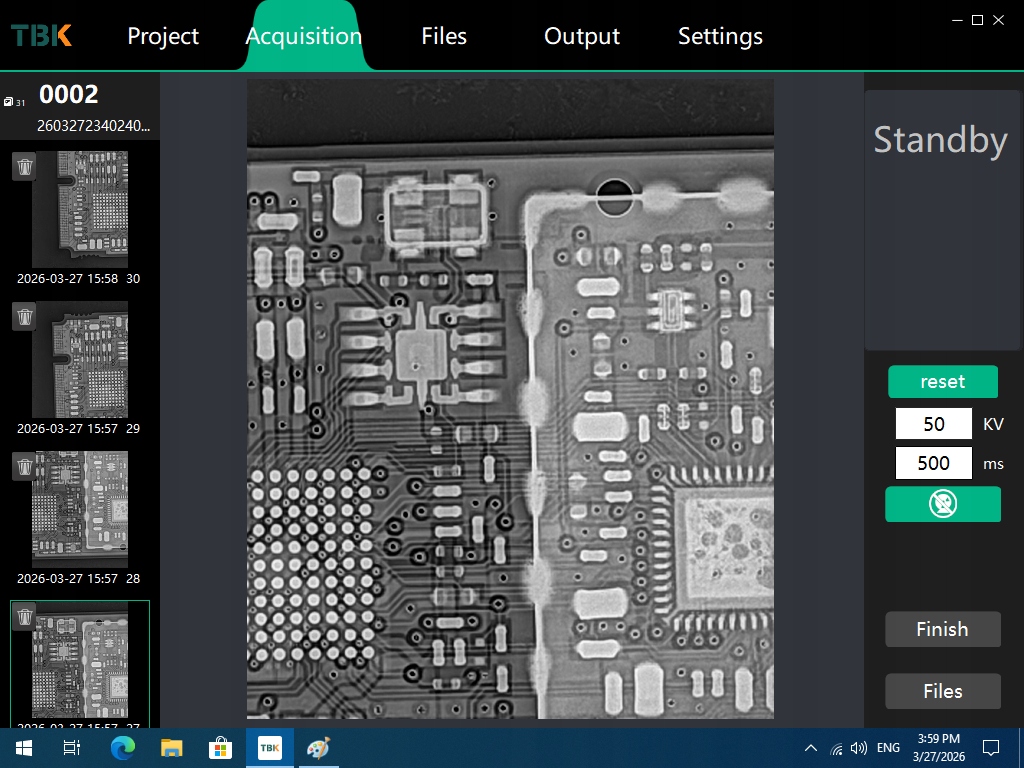

TBK-2208 wykorzystuje technologię obrazowania rentgenowskiego, która pozwala przenikać przez strukturę badanego elementu i wyświetlać jego wnętrze.

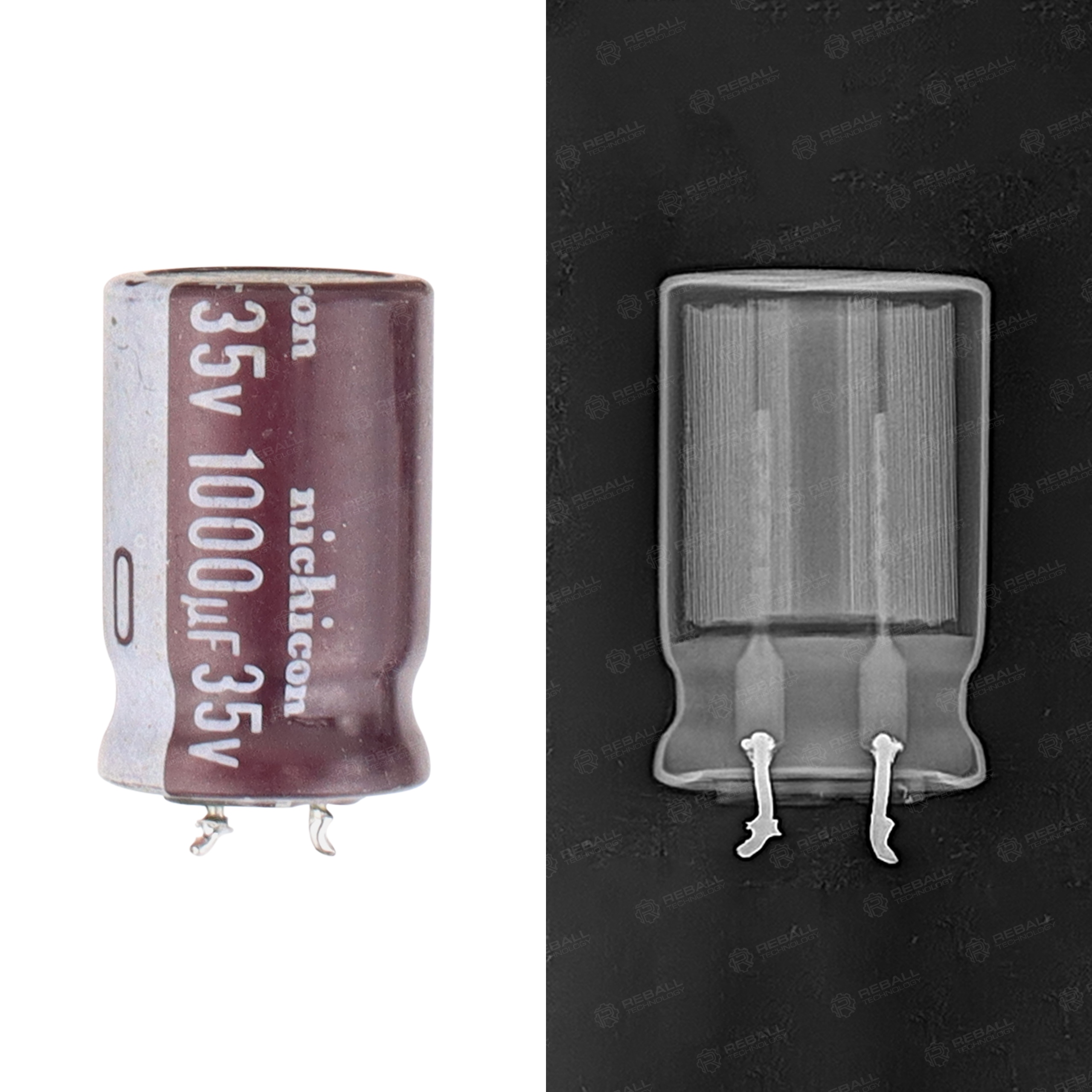

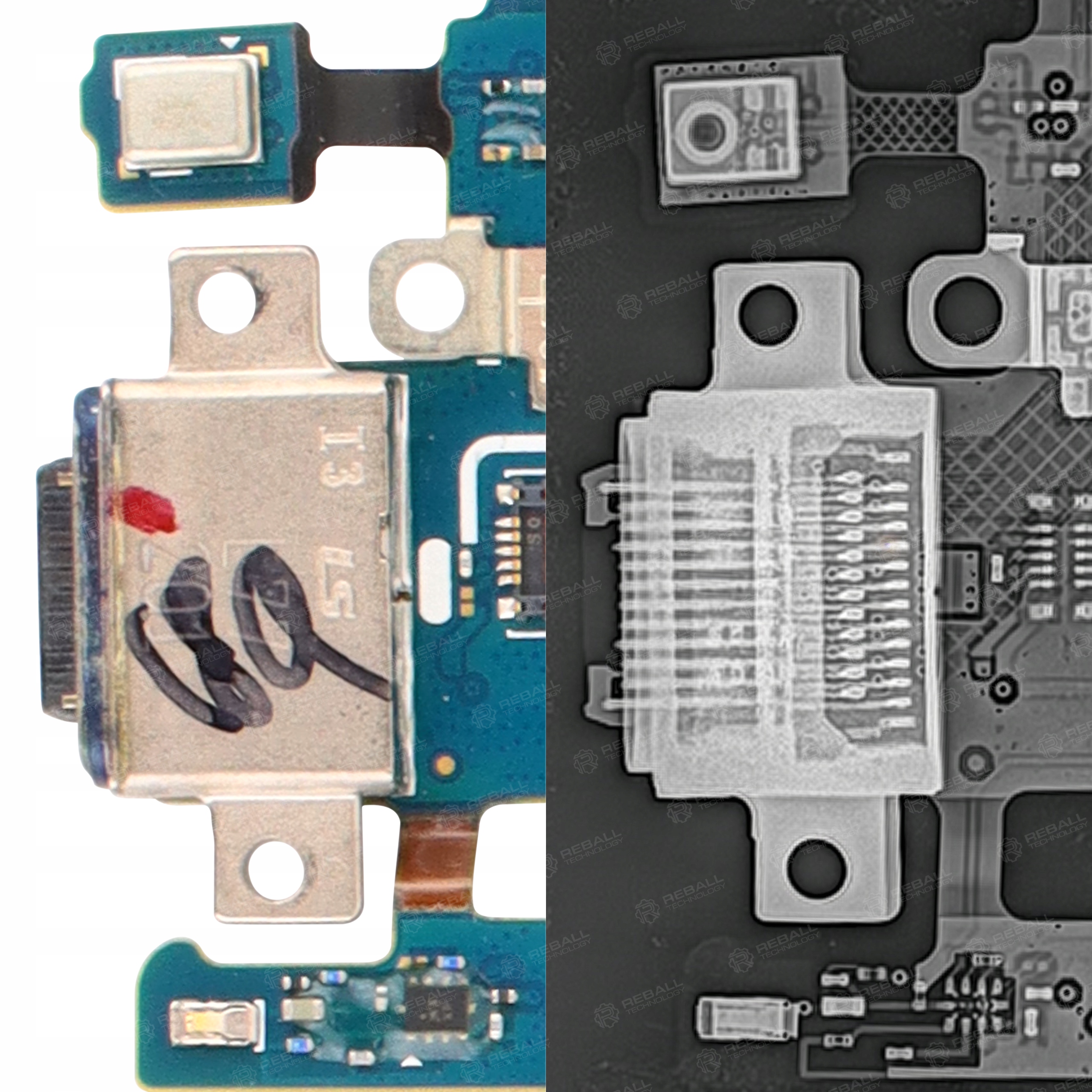

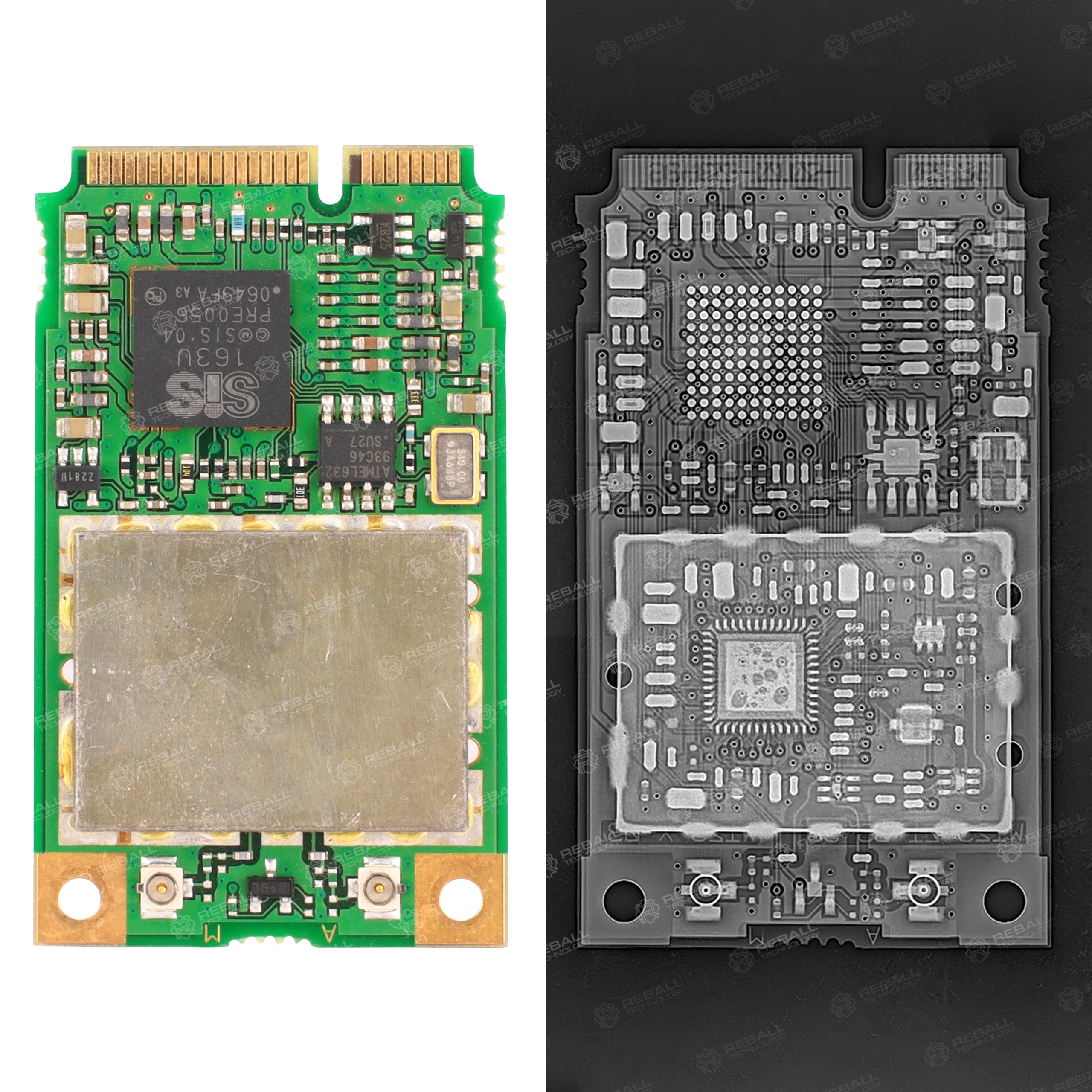

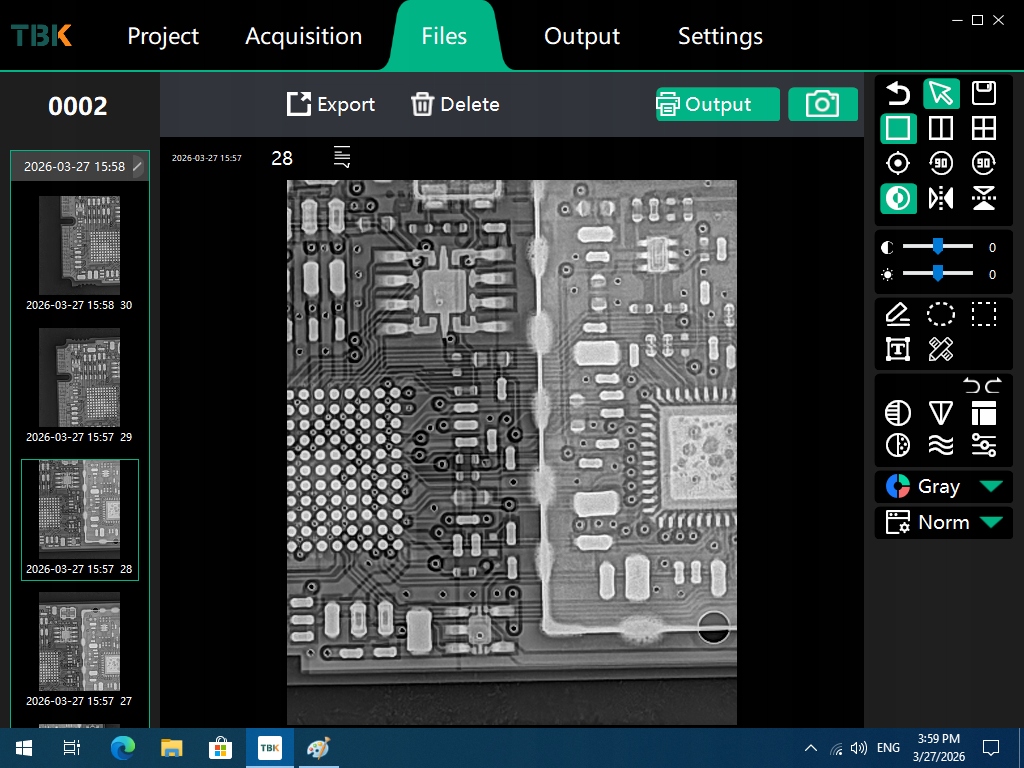

(Zdjęcie po prawej stronie wykonano przy pomocy TBK-2208)

(Widoczny na zdjęciach dysk SSD nie zawiera się w ofercie sprzedaży)

Promieniowanie X przechodzi przez komponent, a detektor o wysokiej rozdzielczości rejestruje różnice w gęstości materiałów, tworząc szczegółowy obraz połączeń i struktur.

Dzięki temu operator może zobaczyć niewidoczne gołym okiem defekty, takie jak puste przestrzenie, pęknięcia, przesunięcia elementów czy zimne luty.

Proces analizy jest w pełni bezkontaktowy i nieniszczący, co oznacza, że badany komponent pozostaje w pełni sprawny po rentgenie.

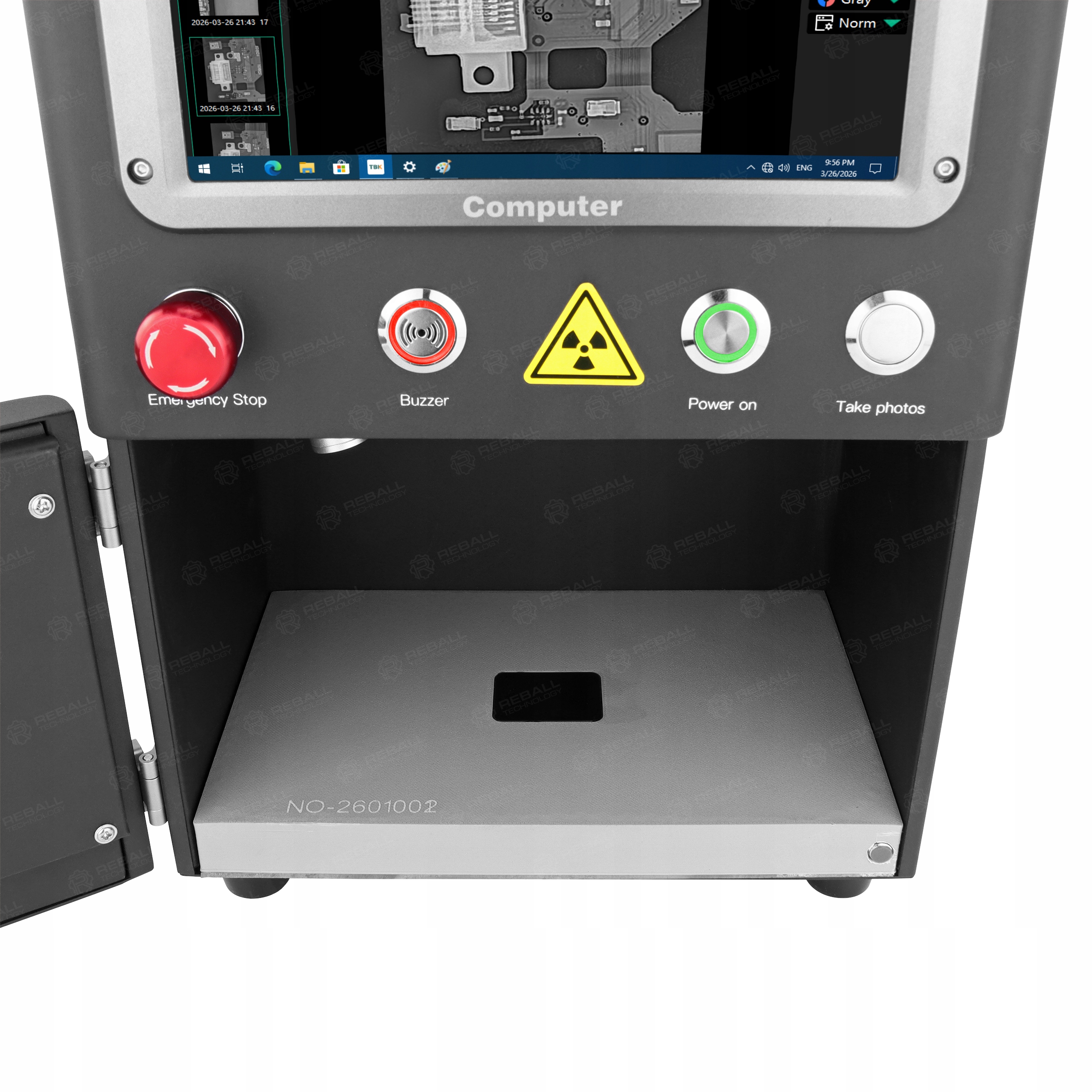

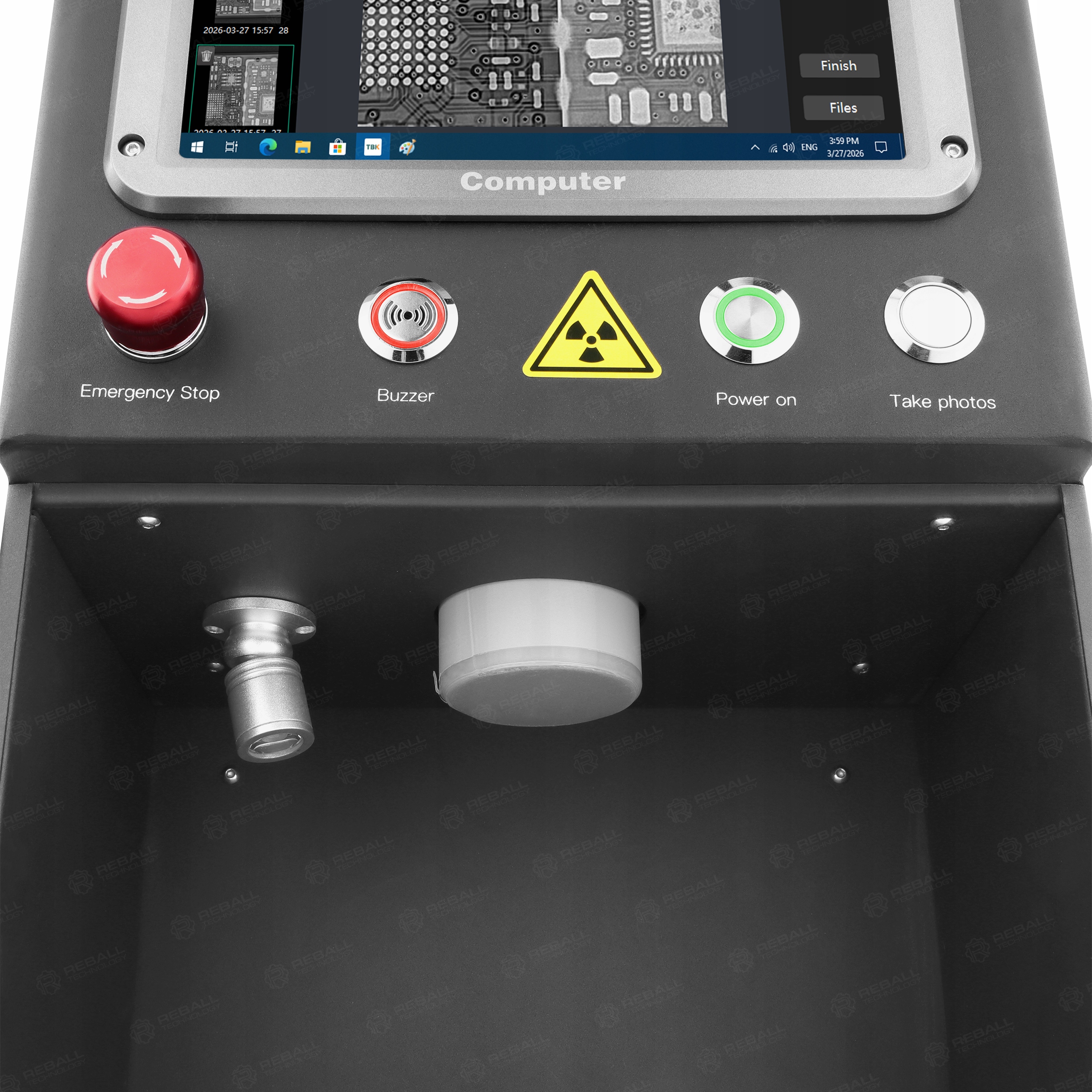

Zastosowane zabezpieczenia, takie jak komora ołowiana i automatyczne wyłączenie przy otwarciu drzwi, gwarantują bezpieczną pracę operatora.

⭐ Charakterystyka

✅ Nieniszcząca diagnostyka (NDT) – analiza bez demontażu komponentów.

✅ Wbudowany komputer z systemem Windows 10 – brak potrzeby zewnętrznego PC.

✅ Obrazowanie rentgenowskie wysokiej rozdzielczości – szczegółowy podgląd struktur PCB i BGA.

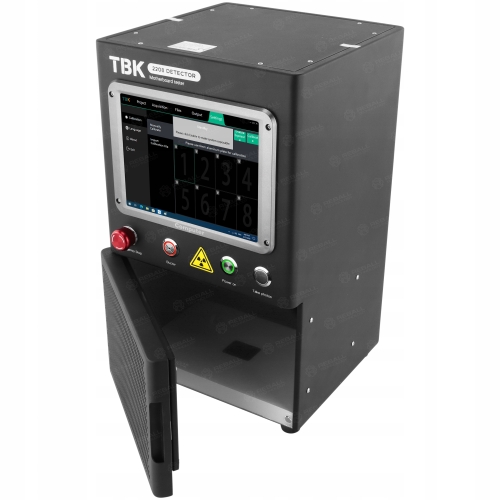

✅ Zintegrowana komora ołowiana – pełne bezpieczeństwo i brak emisji promieniowania.

✅ Automatyczne zatrzymanie pracy po otwarciu komory – dodatkowe zabezpieczenie.

✅ Intuicyjny system obsługi – szybkie skanowanie jednym przyciskiem.

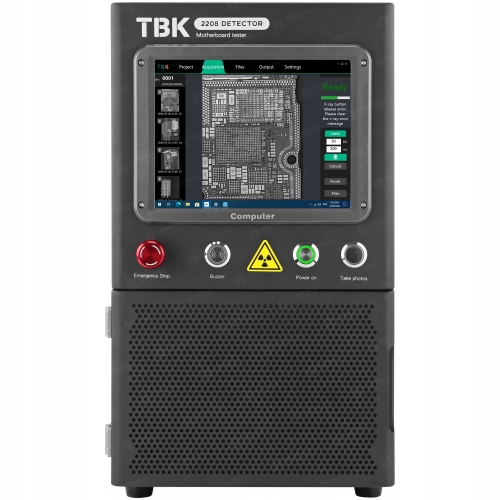

✅ Wbudowany ekran – wygodna obsługa i podgląd obrazu.

✅ Szerokie zastosowanie – smartfony, PCB, układy scalone, konektory i elementy przemysłowe.

✅ Wysoka dokładność detekcji – wykrywanie pustek, pęknięć i zimnych lutów.

✅ Szybka diagnostyka – znaczne skrócenie czasu naprawy.

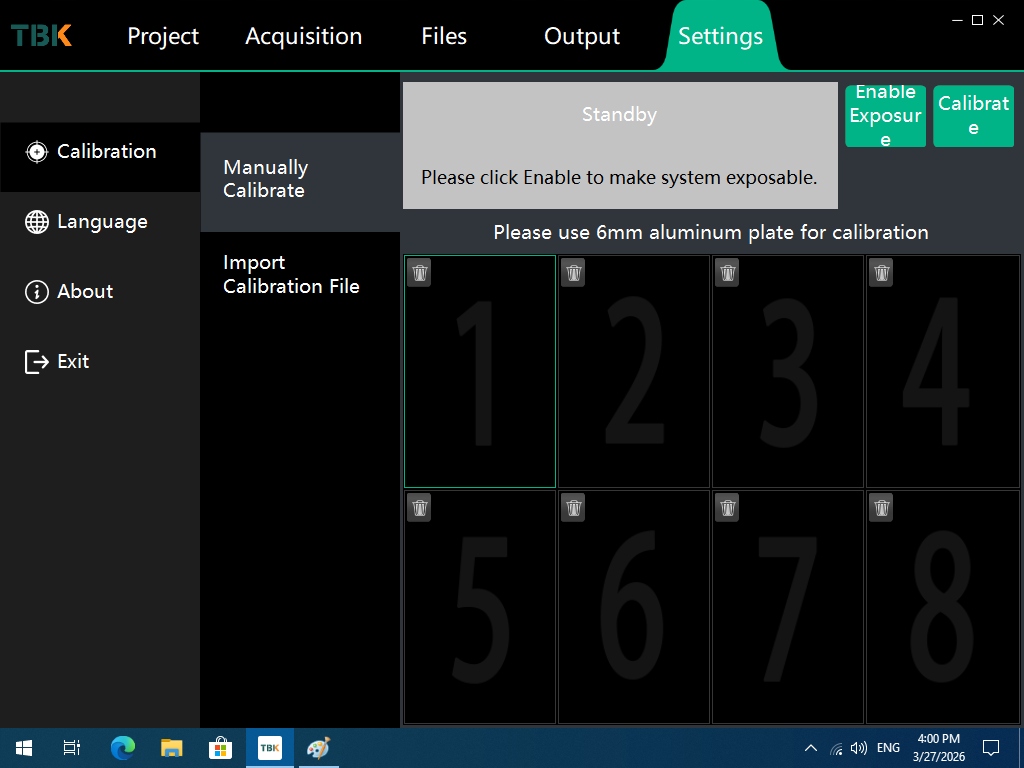

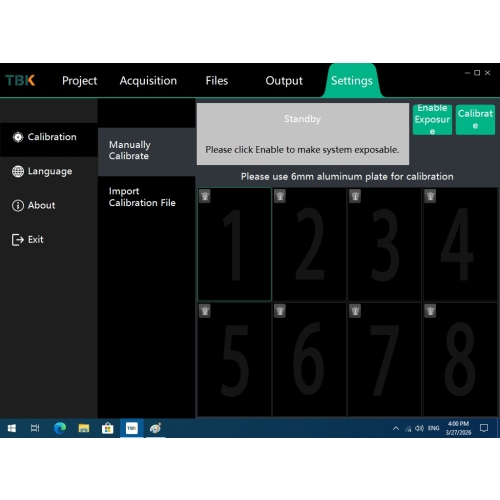

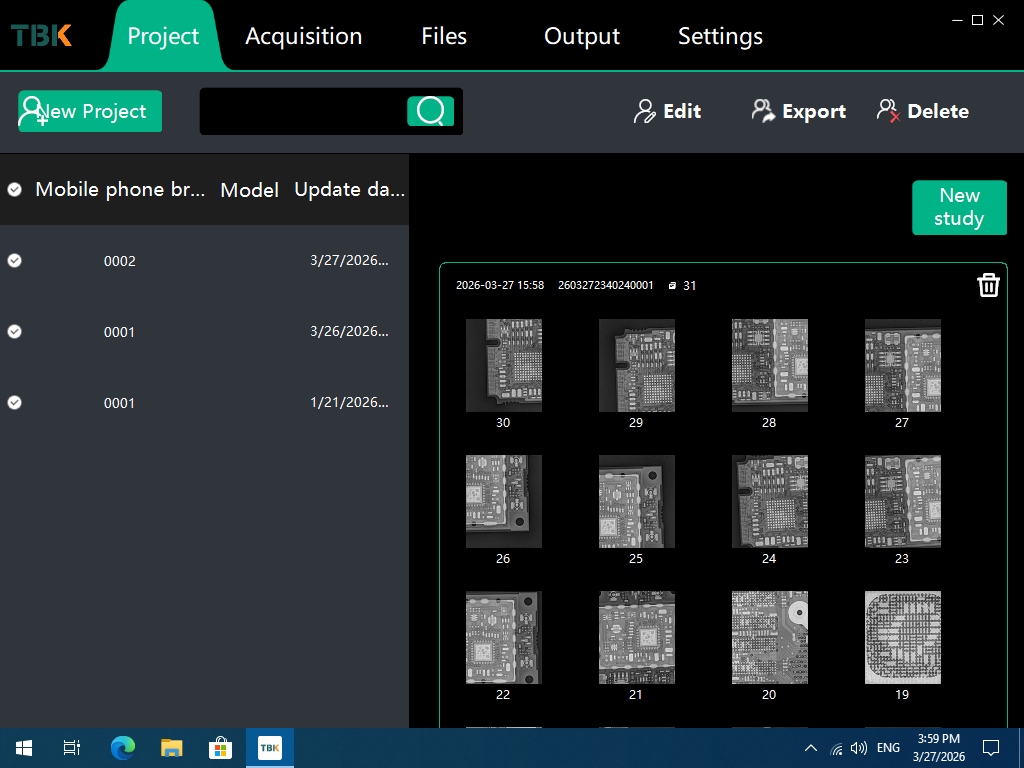

⭐ Rozbudowanie oprogramowanie

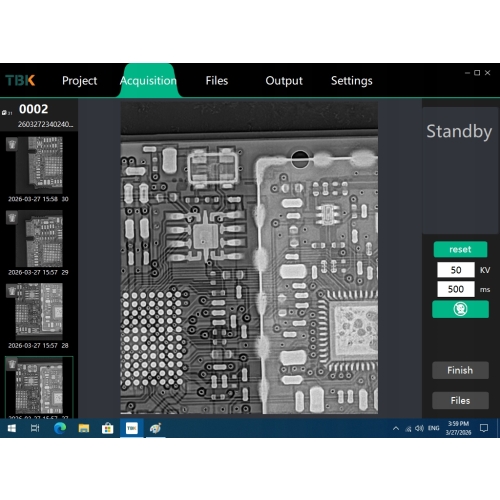

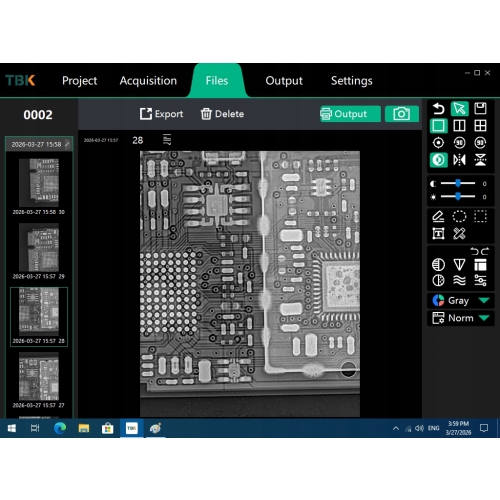

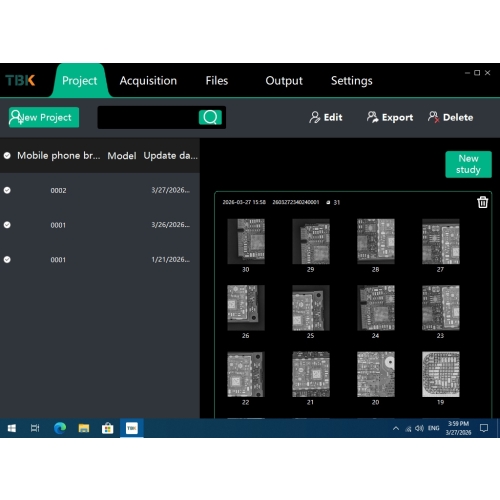

Oprogramowanie posiada wiele funkcji graficznych do kompleksowej obróbki wykonanych zdjęć.

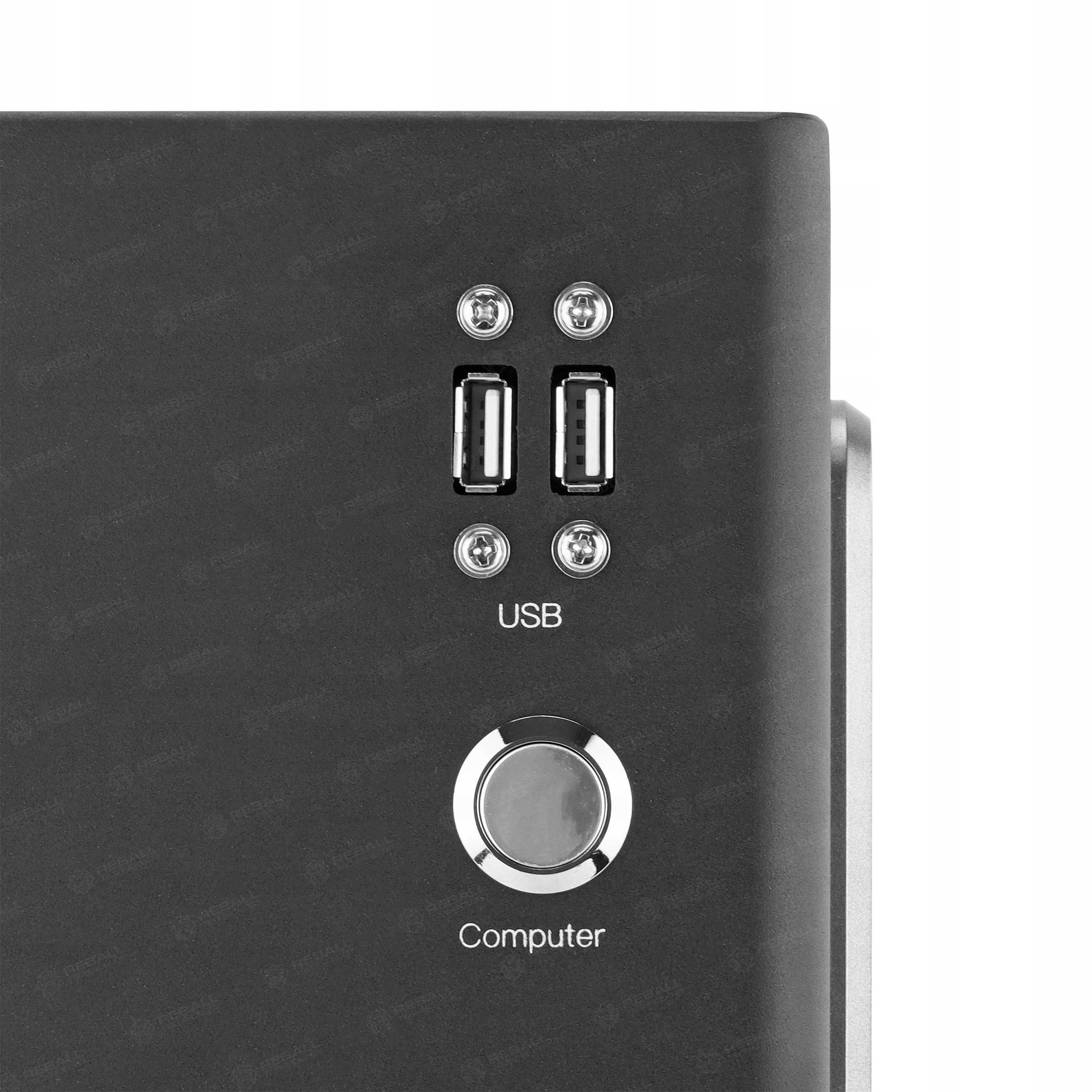

Całość materiałów i zdjęć  może być eksportowana przez port USB na pendrive.

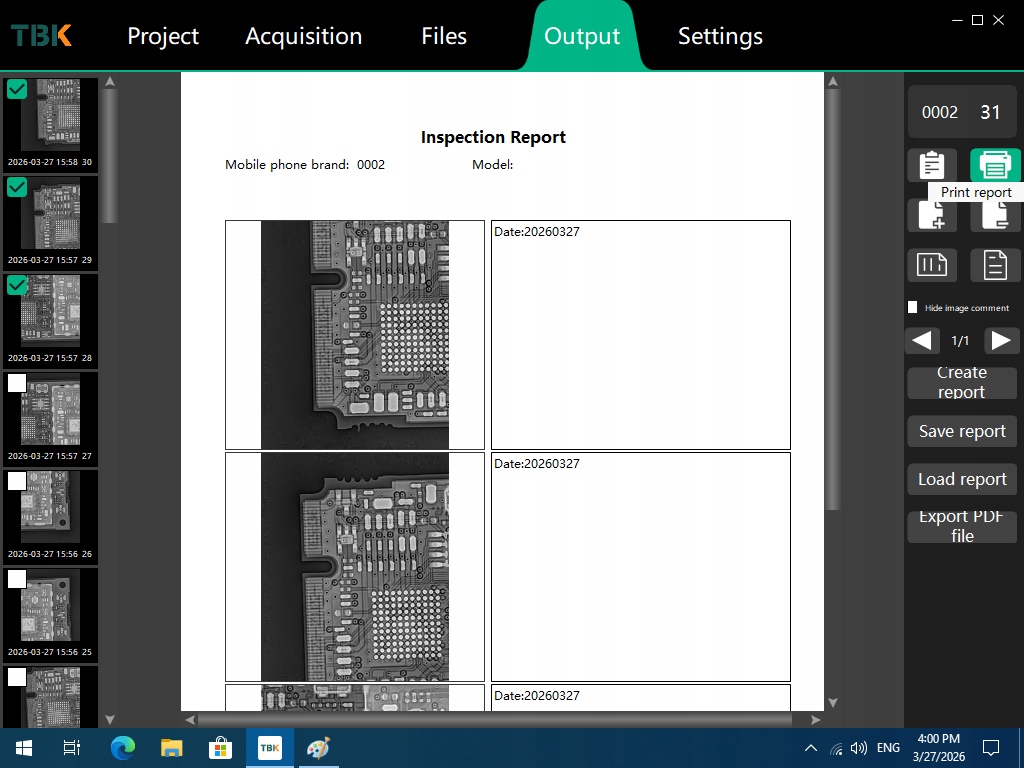

⭐ Tryb raportu

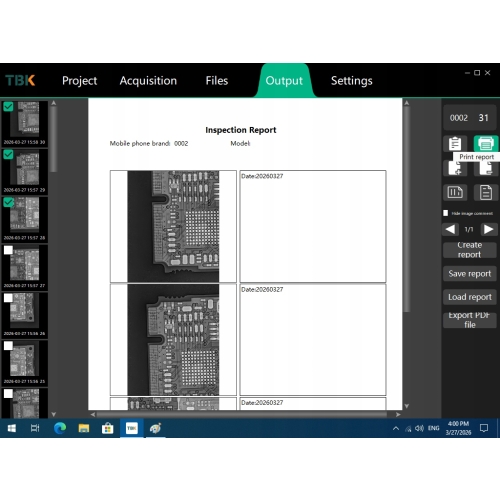

Po obróbce zdjęć można wygenerować raport z inspekcji i dostarczyć go do klienta.

⭐ Klawiatura, mysz, WiFi

Do urządzenia TBK 2208 można podłączyć klawiaturę, mysz (w zestawie), kartę WiFi w celu połączenia Windows 10 z internetem i przesyłać zdjęcia online.

⭐ Bezpieczeństwo

Maksymalny dopuszczalny poziom wycieku radiacji wg przepisów europejskich dla tego typu urządzenia (zamknięty system cabinet X-ray do nie-medycznej inspekcji technicznej – non-medical imaging and technical analyses) w krajach UE (w tym Polska) wynosi <= 5 μSv/h na powierzchni zewnętrznej kabiny (przy drzwiach zamkniętych i włączonym generatorze).

Jest to bezpośredni wymóg z implementacji Dyrektywy 2013/59/Euratom w prawie krajowym (w większości krajów UE).

Często stosuje się jeszcze ostrzejszy praktyczny standard (dla ułatwienia zwolnienia z części formalności) tzn. < 1 μSv/h na 10 cm od powierzchni (lub na powierzchni) – wtedy urządzenie jest uznawane za bardzo niskiego ryzyka.

TBK 2208 posiada wyciek radiacji < 1 μSv/h a zmierzony realnie 0,2–0,8 μSv/h stąd nie istnieje wymóg zgłaszania urządzenia do Państwowej Agencji Atomistyki.

⚙️ Specyfikacja techniczna

➡️ Model: TBK-2208.

➡️ System operacyjny: Windows 10 (wbudowany komputer).

➡️ Zasilanie: 220-240V.

➡️ Moc ekspozycji: 100W.

➡️ Napięcie lampy X-ray: 60kV.

➡️ Wyciek radiacji: <1 μSv/h (zmierzone 0,2-0,8 μSv/h).

➡️ Prąd lampy: 0,8mA.

➡️ Obszar detekcji: 25x35mm.

➡️ Rozdzielczość: 688x834px.

➡️ Rozmiar piksela: 35µm.

➡️ Wymiary urządzenia: 240x240x415mm.

➡️ Waga netto: 12,5kg.

➡️ Interfejsy: 2x USB.

➡️ Funkcje bezpieczeństwa: automatyczne zatrzymanie, alarm dźwiękowy, komora ołowiana.

⭐ W skład zestawu wchodzą

✅ Urządzenie TBK-2208 – 1 szt.

✅ Przewód zasilający – 1 szt.

✅ Mysz USB – 1 szt.

Urządzenie posiada certyfikat i oznaczenie CE.
