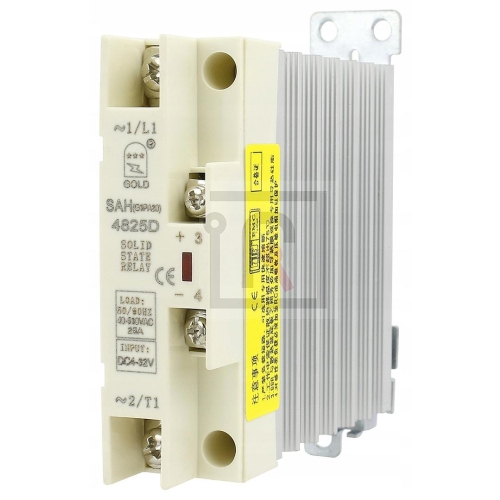

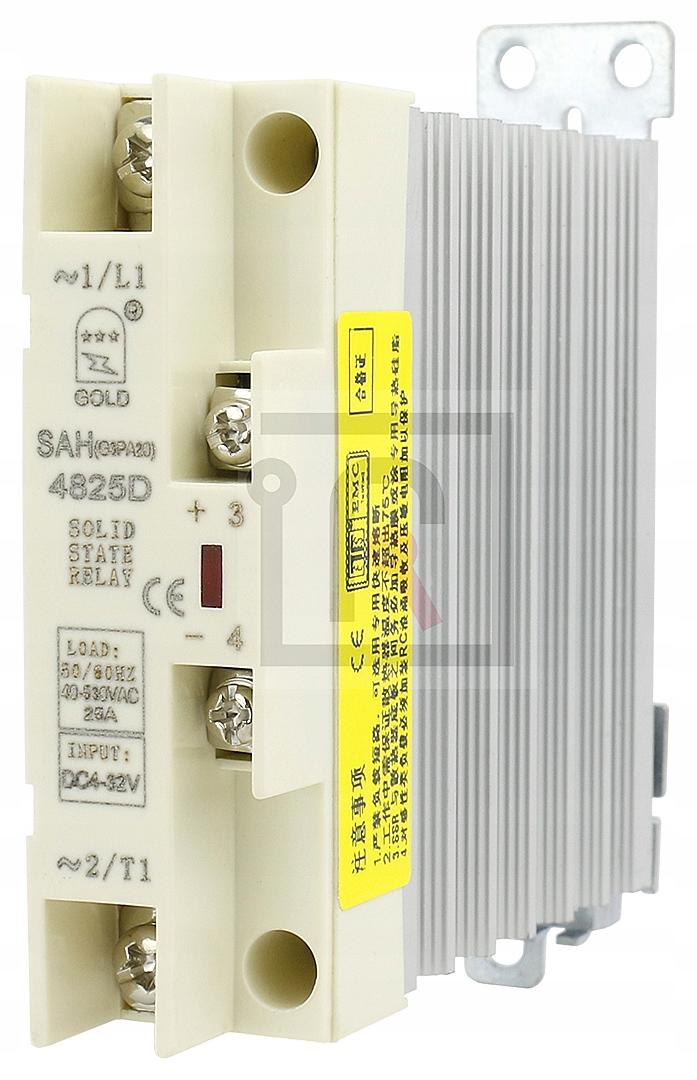

PRZEKAŹNIK PÓŁPRZEWODNIKOWY SSR

GOLD SAH(G3PA) 4825D 25A

Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych.

Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.

Przekaźniki półprzewodnikowe GOLD przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj:

• piece elektryczne, indukcyjne
• przetwarzanie tworzyw sztucznych (wtryskarki, termoformowanie, maszyny pakujące)
• inkubatory, suszarki
• oświetlenie żarowe i halogenowe
• silniki, wentylatory

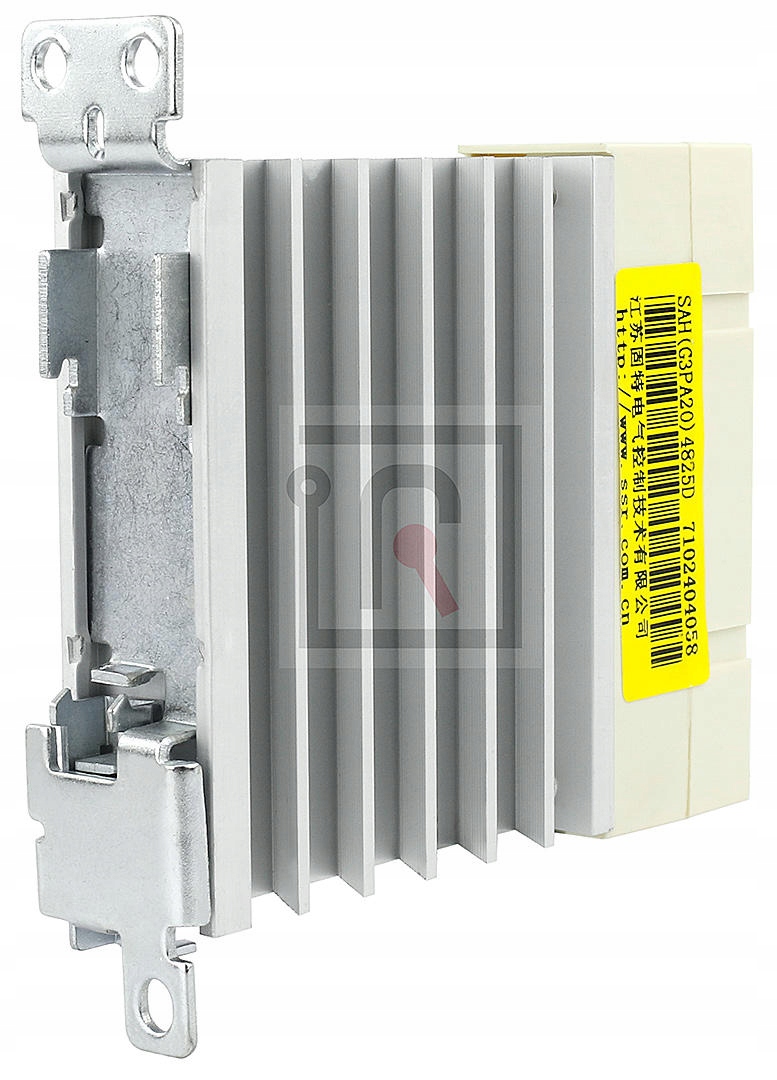

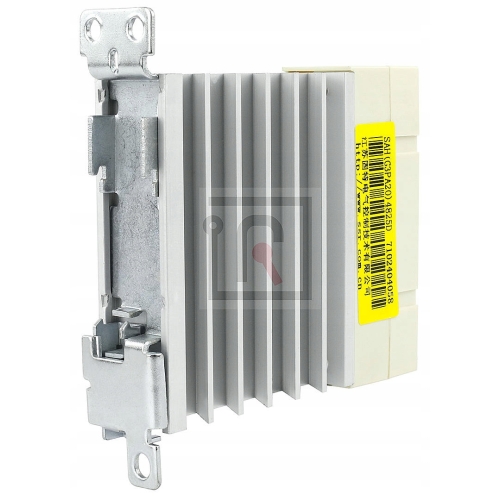

Mocowanie do szyny DIN za pomocą zatrzasku.

Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.

W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).

Przy doborze przekaźnika należy brać pod uwagę:

• napięcie obciążenia
• prąd obciążenia
• sygnał sterujący
• rodzaj obciążenia

Przy obciążeniu indukcyjnym należy brać pod uwagę prąd rozruchowy i stosować zabezpieczenia tj warystory i układy gasikowe RC.

Dane techniczne:

• napięcie pracy (wyjście): 40-530VAC
• izolacja (wyjście): fotoelektryczna
• maksymalny prąd przełączania (wyjście): 25A
• napięcie sterujące (wejście): 4-32VDC
• prąd wejściowy (wejście): 6-25mA
• czas reakcji (wejście): < 10ms
• temperatura pracy: -30 do +80°C
• wymiary: [wys] 80mm x [gł] 92mm x [szer] 23mm
• wskaźnik pracy: LED
• mocowanie: zatrzask na szynie DIN
• przełączanie: w zerze
