PRZEKAŹNIK FOTEK SSR - 25A DC-AC + RADIATOR DO PRZEKAŹNIKA 1F + PASTA TERMO
Koszt wysyłki: od 7,00 zł
Numer katalogowy: XAPR0000198
Stan magazynowy:
Stan produktu: Nowy
EAN (GTIN): 6949639131591
- Opis produktu
- Recenzje produktu (0)
APR0000198
ZESTAW FOTEK SSR-25DA 25A DC-AC + RADIATOR 1F + PASTA
ATUTY
- ZESTAW 3w1
- SOLIDNY RADIATOR + FIRMOWY PRZEKAŹNIK
- PASTA ZWIĘKSZAJĄCA PRZEWODNOŚĆ CIEPLNĄ

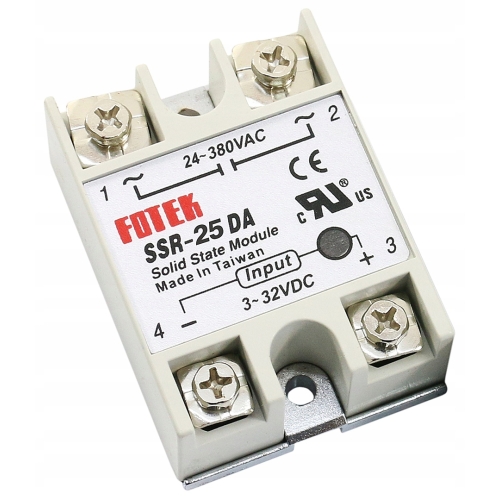

FOTEK SSR-25DA 25A DC-AC
Przekaźniki półprzewodnikowe wykorzystywane są do bezstykowego przełączania odbiorników dużej mocy w urządzeniach jedno i trójfazowych. Brak mechanicznych elementów w przekaźniku wpływa pozytywnie na trwałość urządzeń w porównaniu z tradycyjnymi stycznikami. Brak styków i iskrzenia to również gwarancja niezawodności i odporność na wilgoć, zanieczyszczenia i wibracje.
Przekaźniki półprzewodnikowe FOTEK przeznaczone są do przełączania z dużą częstotliwością odbiorników o dużych mocach tj: silniki czy urządzenia grzejne.
O pracy przekaźnika informuje dioda LED.
Mocowanie do płyty montażowej na śruby.

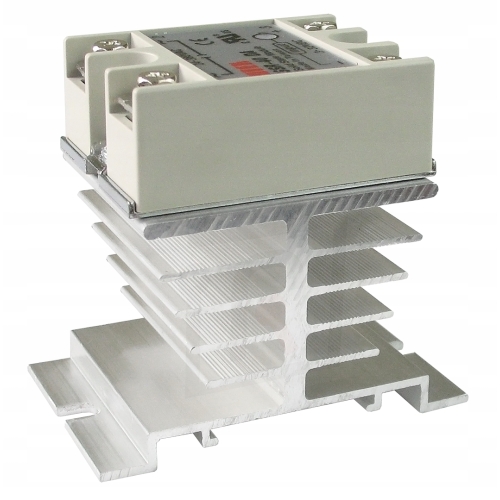

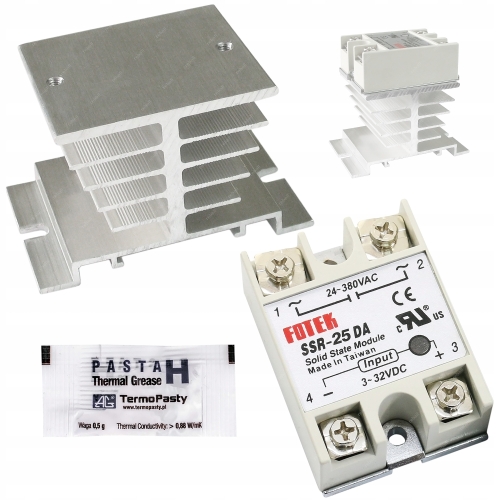

CZĘŚCI SKŁADOWE ZESTAWU
- przekaźnik Fotek SSR-25 25A DC-AC - 1szt.
- radiator do przekaźników 1F - 1szt.
- pasta termoprzewodząca 0,5g - 1szt.
DANE TECHNICZNE PRZEKAŹNIKA
- napięcie pracy (wyjście): 24-380VAC
- izolacja (wyjście): fotoelektryczna
- maksymalny prąd przełączania (wyjście): 25A
- napięcie sterujące (wejście): 3-32VDC
- prąd wejściowy (wejście): 4,5-20mA
- czas reakcji (wejście): < 10ms
- temperatura pracy: -30 do +80°C
- wymiary: 62mm x 45mm x 23mm
- inne: wyzwalanie w zerze
- dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika
- szybka ochronna: brak w zestawie
- śrubki mocujące przekaźnik: brak w zestawie

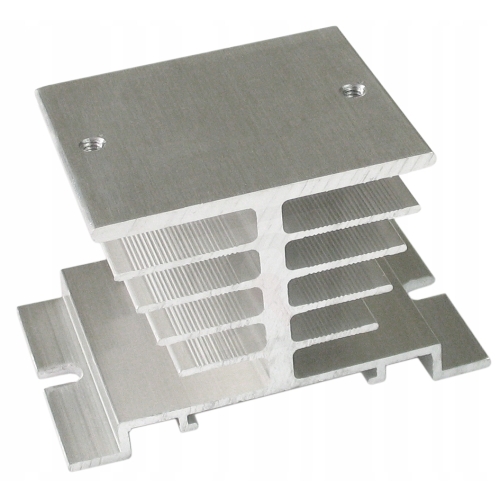

ALUMINIOWY RADIATOR 1F
Radiator można zastosować do wszystkich przekaźników 10-40A zapewniając im lepsze chłodzenie oraz żywotność.
Radiator można montować na płaskiej powierzchni (przygotowane otwory).
W zestawie brak śrub mocujących.
DANE TECHNICZNE RADIATORA
- materiał: aluminium
- rozmiar otworów do montażu przekaźnika: M4
- szerokość między otworami do montażu przekaźnika: 48mm
- minimalna szerokość między otworami do montażu na powierzchni dolnej: 64mm
- wysokość: 50mm
- szerokość 50mm
- długość dolnej podstawy: 80mm
- długość górnej podstawy: 60mm

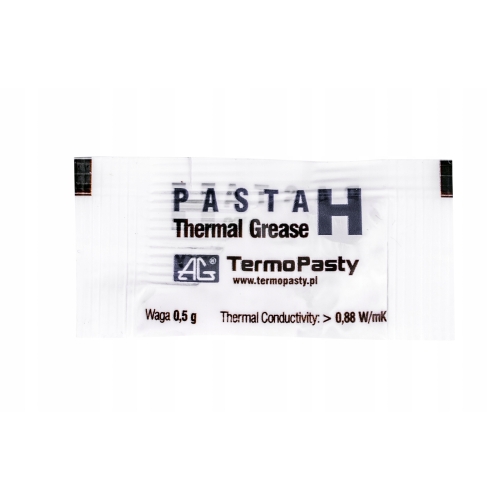

PASTA TERMOPRZEWODZĄCA 0,5g
Pasty termoprzewodzące firmy AG TermoPasty charakteryzują się bardzo niską impedancją termiczną, a także wysoką przewodnością cieplną. Oba te parametry pozytywnie wpływają na ich użyteczność.
DANE TECHNICZNE
- gęstość w temp. 20°C: 2,58 g/cm3
- temperatura zapłonu: 350 °C
- temperatura krzepnięcia: -50 °C
- współczynnik refrakcji: 1,405
- ciepło właściwe w temperaturze 50°C: 0,243 Cal /g K
- współ. przenikania ciepła w temp. 0-150°C: 0,88 W/m K
- stała dielektryczna przy 100 Hz: 4,7 (±0,1)
- oporność skrośna: 5 x 10¹4 Ohm x cm
- tangens kąta strat. dielek. przy f=100 Hz: - 0,020 (±0,003)
- zakres temp. pracy: -50 ~ 250 °C
UWAGA - ZABEZPIECZENIA PRZEKAŹNIKÓW SSR (NIEZALEŻNIE OD PRODUCENTA)

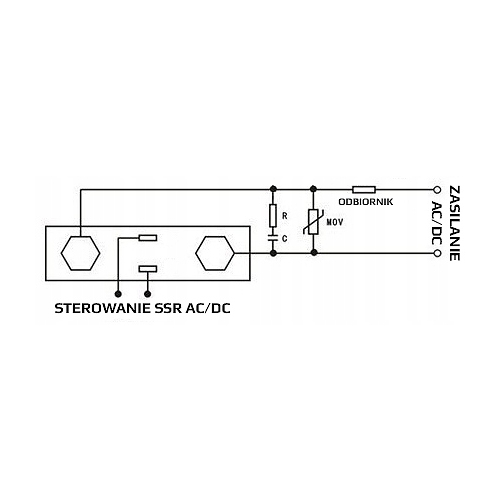

- W przypadku obwodów wysokoprądowych (VDC/VAC) czy szczególnie obwodów z obciążeniem o charakterze indukcyjnym (AC) należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń tj. diody Zenera (obwody VDC i L), warystory (MOV) czy układy RC(D) podłączane równolegle do styków wyjściowych przekaźnika (przy napięciach 100-240V) lub obciążenia (przy napięciach 24-28V) zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. szpilkowymi napięciami. Przykładowe obwody z zabezpieczeniami poniżej.
- Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów. Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.
- Na wejściu przekaźników SSR można stosować kondensator filtrujący np. C=0,10µF.
- Należy dodać że w przypadku przekaźników SSR kontrola nadmiernych wartości prądu (szczególnie udarowego w przypadku zwarć) wymaga stosowania ultra szybkich bezpieczników topikowych w obwodzie zasilającym odbiornik. Dobrą praktyką w tego typu przypadkach jest również stosowanie SSRów o większym prądzie znamionowym niż wynikało by to z obliczeń aby przekaźnik nie pracował na granicy swoich możliwości.
- Nie należy używać przewodów wejściowych sterujących przekaźnikiem SSR dłuższych niż 3m.
- Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. Powyżej 80C następuje nieodwracalne uszkodzenie przekaźnika.
- W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).
- Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.
- Przy montażu wielu przekaźników koło siebie należy zapewnić odstęp między nimi.
Radiatory, sterowniki, przekaźniki oraz inne akcesoria serwisowe bądź lutownicze znajdziesz na pozostałych naszych aukcjach.
