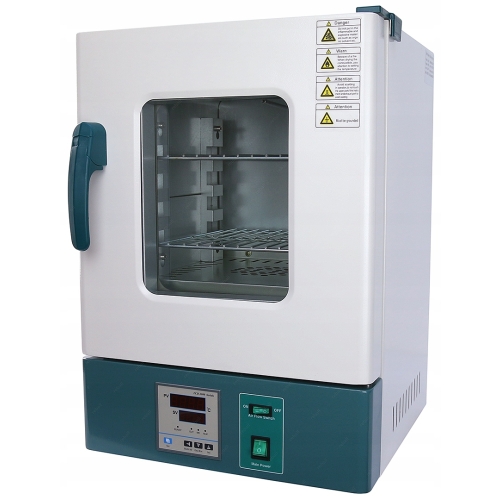

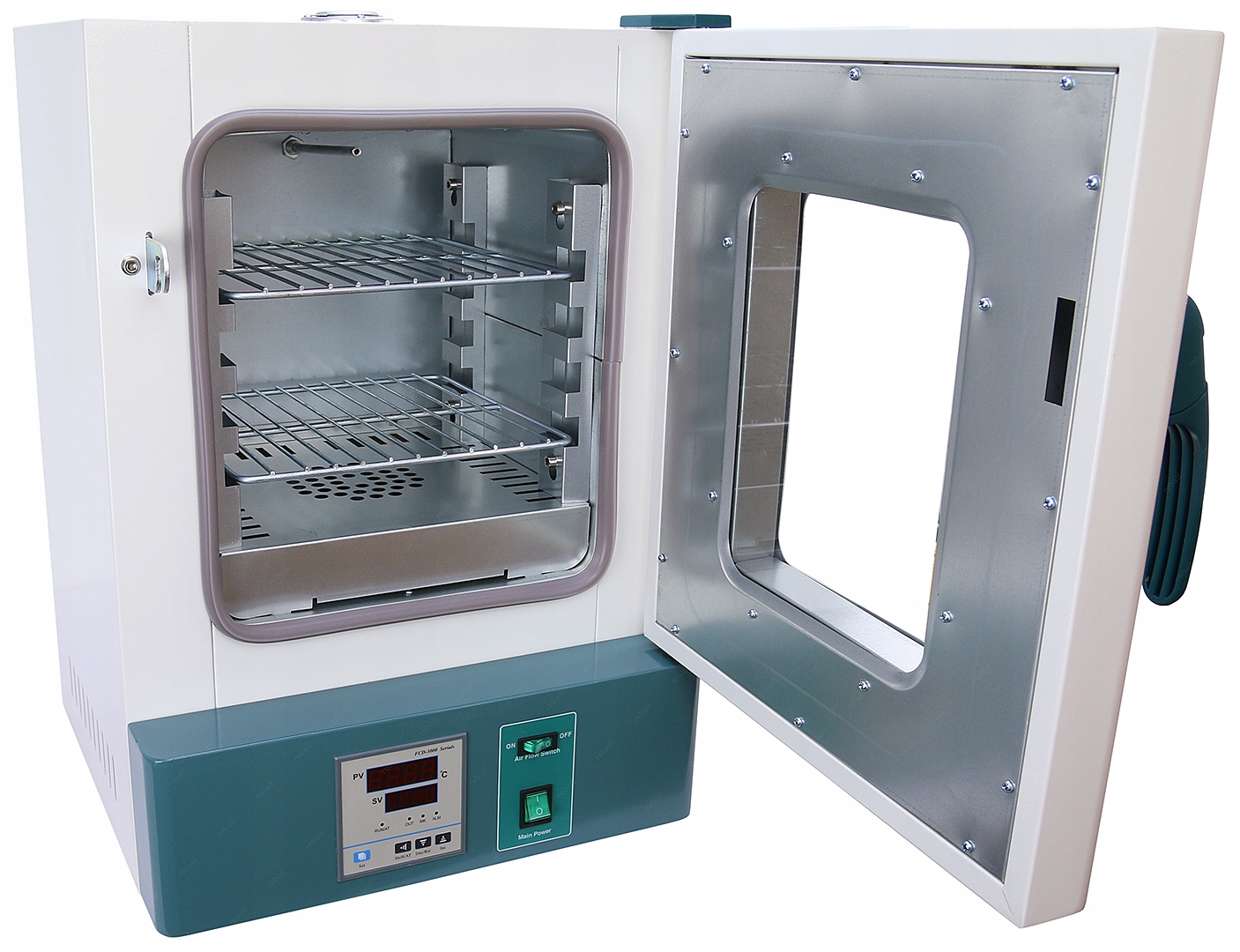

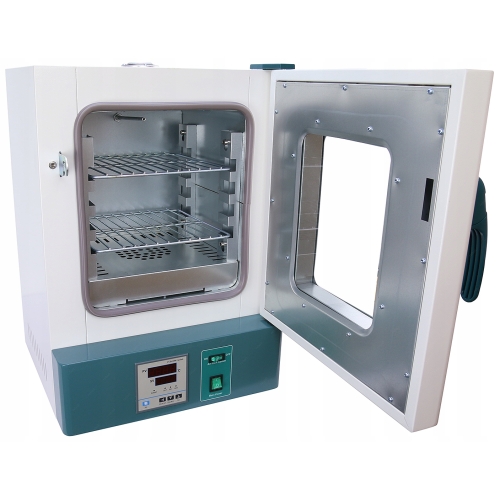

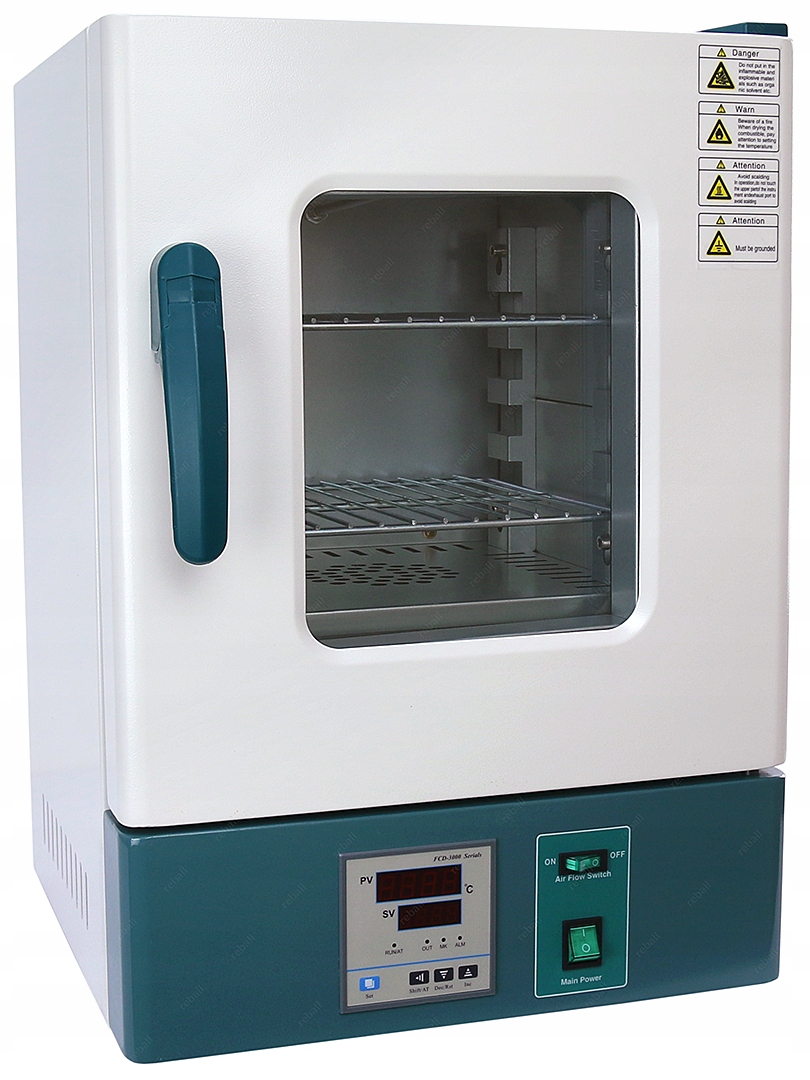

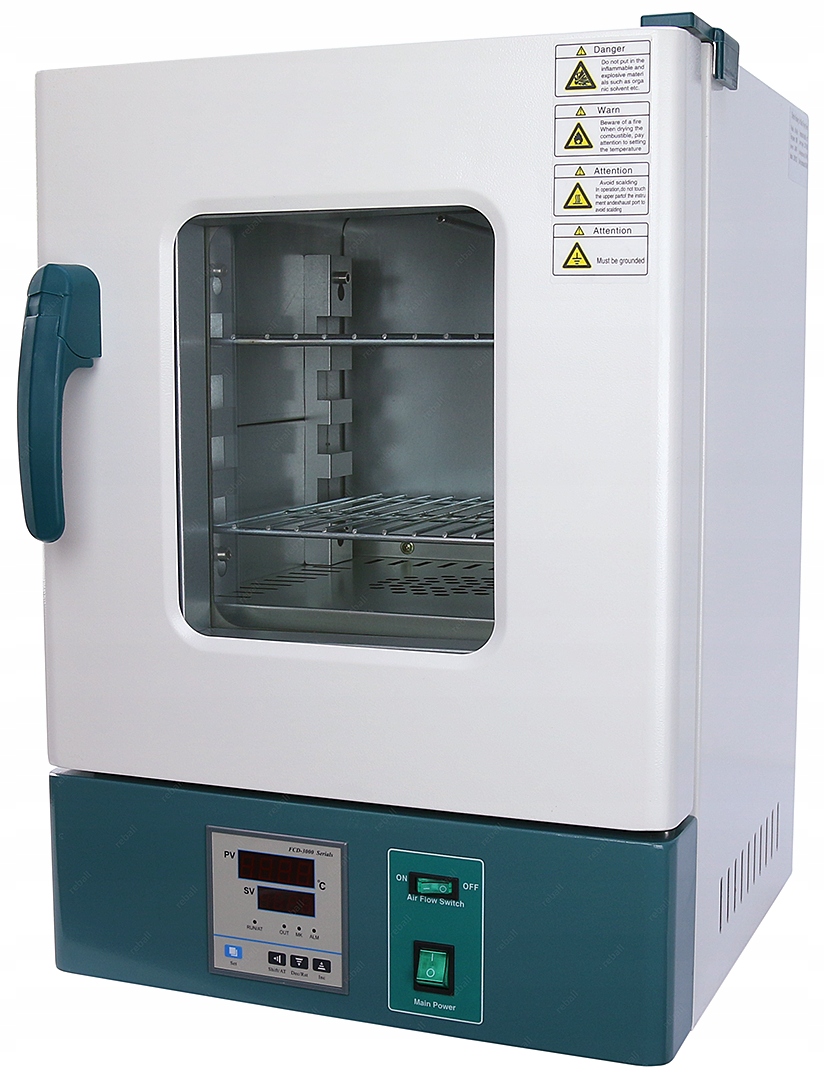

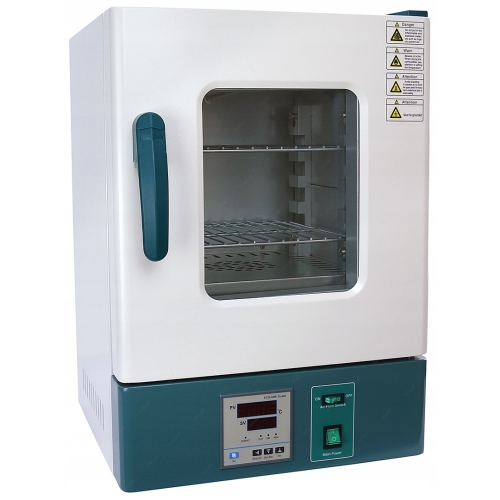

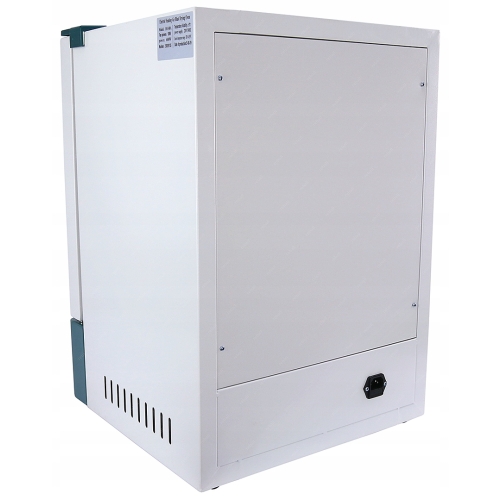

CYFROWY PIEC REBALL 101-00A

Piece tego typu zostały zaprojektowane z myślą o profesjonalnych serwisach elektronicznych i firmach zajmujących się elektro-montażem.

Ich głównym zadaniem jest szybkie i sprawne wygrzanie:

• ✅ PCB
• ✅ PBA
• ✅ SMD
• ✅ BGA itp.

przed procesem lutowniczym.

✅ Zaleca się aby każdą płytę PBA bądź układ BGA wygrzać przed serwisowaniem tak aby uniknąć wszelkich naprężeń powierzchniowych oraz uszkodzeń ścieżek na warstwach laminatu czy delaminacji.

✅ Należy do tego stosować ekspozycję przez 12-24h w temperaturze 80-100°C.

✅ Pobyt w piecu redukuje również szok temperaturowy, który powstaje przy lutowaniu.

WYMOGI STANDARDU IPC/JEDEC J-STD-033B

➡️ Wedle standardu [IPC/JEDEC J-STD-033B] dotyczącego przechowywania i lutowania elementów wrażliwych na temperaturę można uzyskać informacje jak długo dany element powinien znajdować się w piecu przed lutowaniem.

➡️ Przykładowo układ BGA/SMD o grubości 1,2mm i MSL=4, który znajdował się poza komorą klimatyczną lub piecem ponad 72 godziny powinien być wygrzewany w temperaturze 125°C przez 7 godzin, a w przypadku grubszych układów lub wyższego poziomu MSL czas ten może wynosić nawet 48h.

➡️ W przypadku serwisowania elektroniki i wymiany układów BGA/SMD zalecamy najpierw wygrzewanie jej w tego typu piecach a następnie przechowywanie w szafie klimatycznej automatycznie utrzymującej warunki 40°C i RH <= 5% które również znajdują się w [naszej ofercie].

➡️ Taka procedura znacznie skraca czas przygotowania elektroniki jak i układów przed lutowaniem oraz zapewnia im optymalne warunki do serwisowania.

DANE TECHNICZNE

• ✅ model: REBALL 101-00A
• ✅ wymiary komory: 26,5(wys)x24(szer)x27(głeb)cm
• ✅ wymiary urządzenia: 59(wys)x41(szer)x40(głeb)cm
• ✅ regulacja temperatury w zakresie: 5-300°C
• ✅ temperatura maksymalna: 300°C

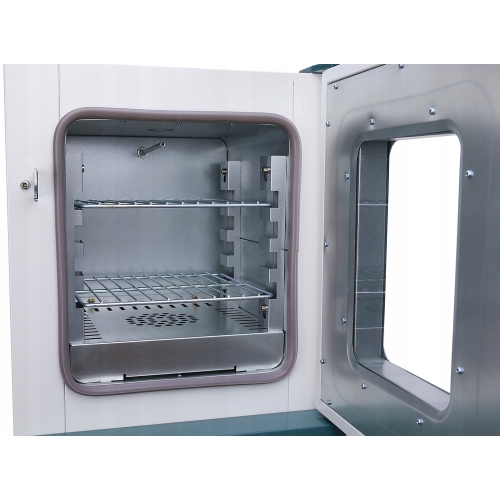

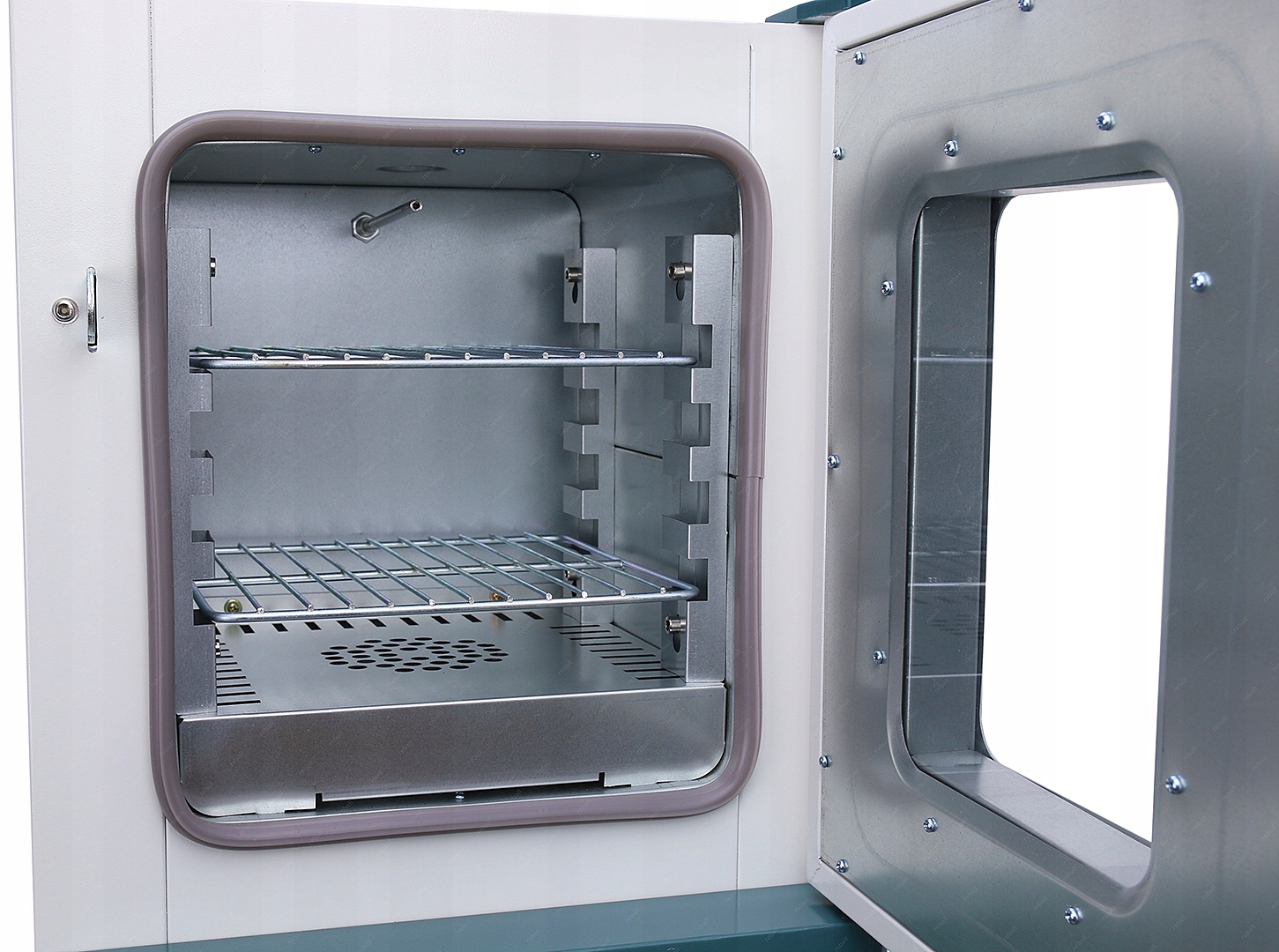

• ✅ ilość półek: 2 regulowane
• ✅ dokładność temperatury: ±1%
• ✅ dodatkowe funkcje: cyrkulacja powietrza, otwory wentylacyjne regulowane
• ✅ po osiągnięciu zadanej temperatury utrzymuje ją przez określony czas
• ✅ napięcie zasilania: 230VAC
• ✅ moc: 600W
• ✅ czas nagrzewania pieca do temperatury 125°C - ok. 20min
• ✅ pojemność: 17l
• ✅ waga: 25kg

W skład zestawu wchodzą:

1. ✅ Piec Reball 101-00A
2. ✅ Polska instrukcja obsługi
