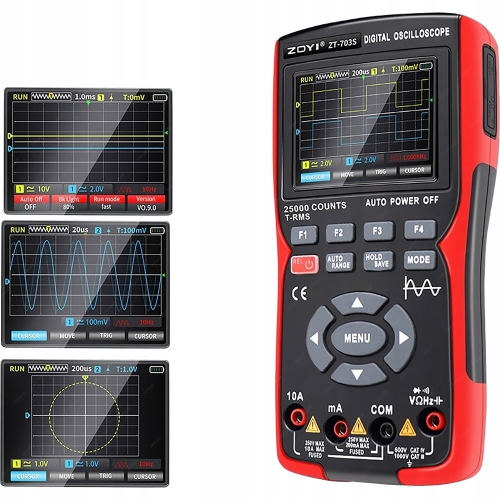

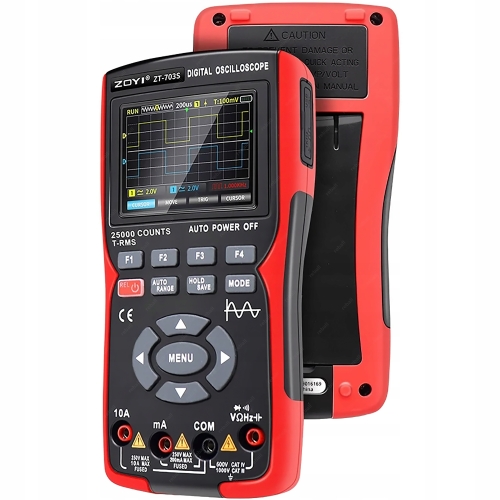

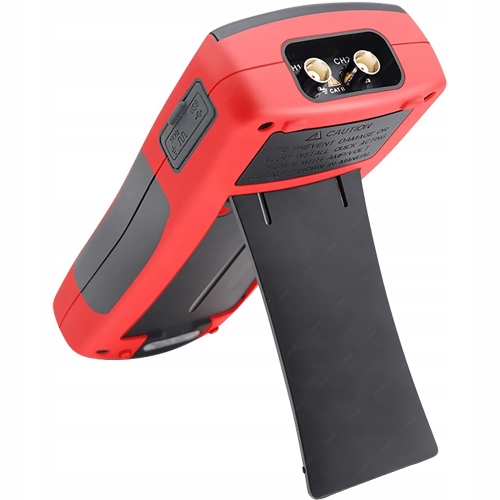

Miernik cyfrowy 3w1 ZOYI ZT-703S z wbudowanym dwukanałowym oscyloskopem 50MHz niezbędny w każdym warsztacie elektrycznym, elektronicznym jak i w domu. Łatwy w obsłudze. Zwarta i kompaktowa budowa wyposażona w uchylną podstawkę ułatwiającą obserwację pomiarów oraz ochronną elastyczną obudowę chroniącą przed uszkodzeniami mechanicznymi.

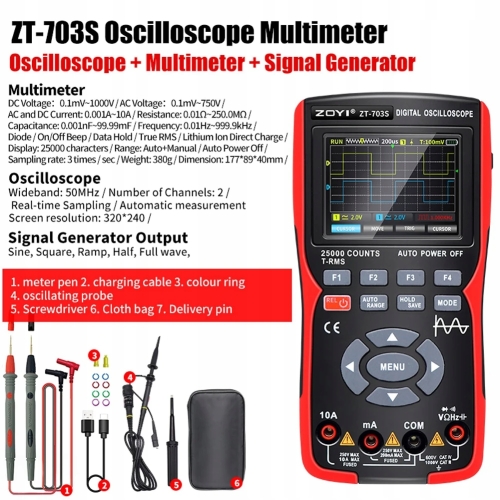

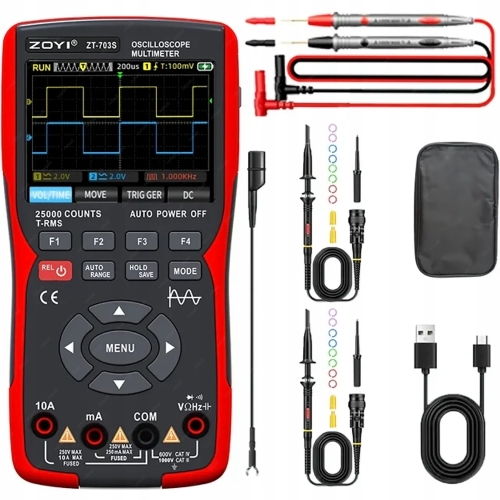

W skład zestawu wchodzą:

• multimetr ZOYI ZT-703S - 1 sztuka,
• przewody pomiarowe - 1 sztuka,
• sonda oscyloskopowa - 2 sztuki,
• śrubokręt - 1 sztuka,
• przewód USB - 1 sztuka,
• etui - 1 sztuka,
• polska instrukcja obsługi - 1 sztuka,
• urządzenie posiada wbudowany akumulator, ładowany przez USB

Charakterystyka

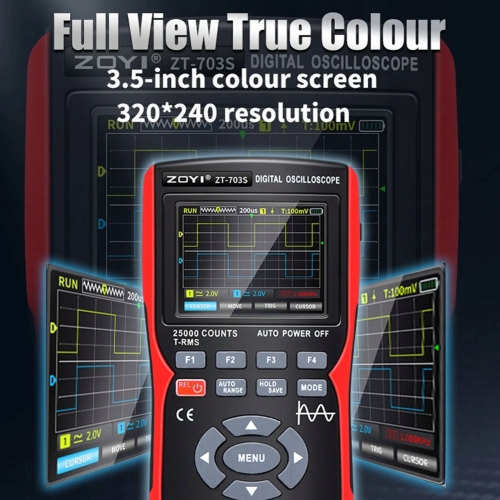

Duży pełnoekranowy kolorowy wyświetlacz IPS 3.5 cala 320x240pix. Dzięki wysokiej rozdzielczości wyświetlanego obrazu i dużej czcionce miernik pozwala na komfortową pracę w każdych warunkach oświetleniowych.

Dodatkowy komplet precyzyjnych przewodów typu ostra szpilka, idealnie sprawdzi się przy pomiarach małych elementów, oraz przy diagnostyce aut, gdzie złącza są delikatne (ECU) i standardowe przewody mogą je uszkodzić.

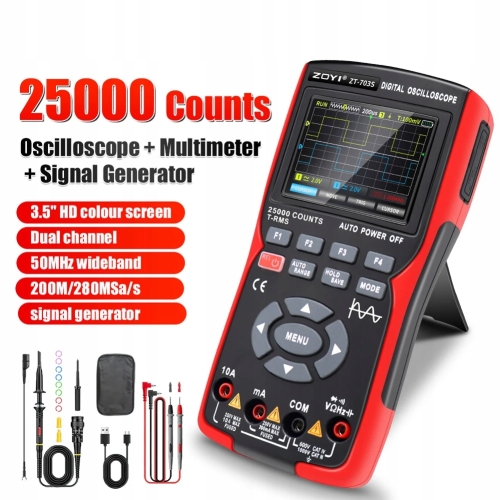

Dzięki funkcjonalności 3w1 miernika i dwukanałowego oscyloskopu urządzenie potrafi jeszcze dokładniej mierzyć różne parametry elektryczne i wyświetlać przebieg jak i widmo sygnałów elektrycznych.

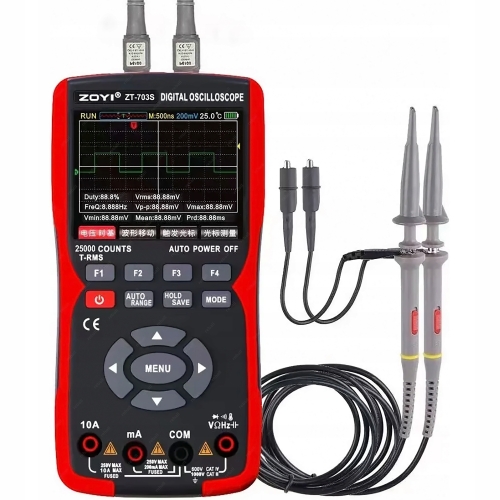

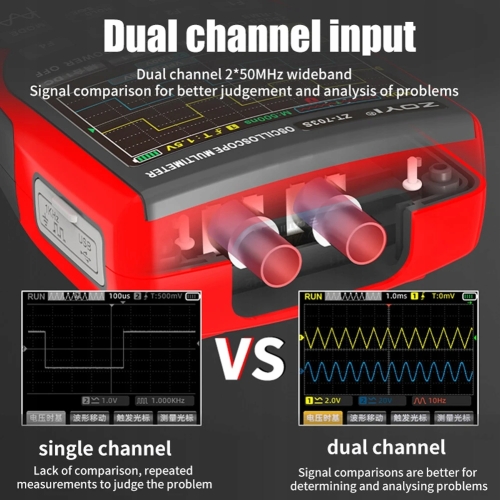

Funkcja dwukanałowego oscyloskopu

Dwukanałowy oscyloskop odpowiada za automatyczne identyfikowanie typu przebiegu i dostosowaniu metody sterowania, aby dokładnie wyświetlić przebieg sygnału wejściowego. Obsługa pomiaru fali odbywa się za sprawą dwukanałowej przepustowości 50MHz i częstotliwości próbkowania w czasie rzeczywistym 48MSa/s.

Dane techniczne

• zasilanie: wbudowana bateria (w zestawie),
• materiał: tworzywo sztuczne,
• waga: 380g,
• wymiary: 177x89x40mm,
• temperatura pracy: 0°C ~ 40°C,
• próbkowanie: 280MSa/s,
• wyświetlacz: LCD 3.5 calowy kolorowy IPS.
• zasilanie za pomocą akumulatora: 18650 3.7V
• ładowanie za pomocą kabla USB-C
• zgodny z poziomem bezpieczeństwa CTA III 1000V, tryb oscyloskopowy CTA II 600V
• podwójny bezpiecznik ceramiczny 200mA 10A
• szerokie zastosowanie w pracy z elektroniką

Zastosowanie

Ze względu na szeroki zakres zastosowania cyfrowego oscyloskopu 3w1 ZOYI ZT-703S znajduje zastosowanie w:

• diagnostyce samochodowej: akumulator, alternator, bezpieczniki, przełącznik, przekaźniki, układ zapłonu, pobór prądu akumulatora przy wyłączonym silniku,
• elektronice domowej: przewody, gniazda, sprzęt elektroniczny,
• serwisie: elektryczny i elektroniczny,
• edukacji: szkolnictwo i dydaktyka.

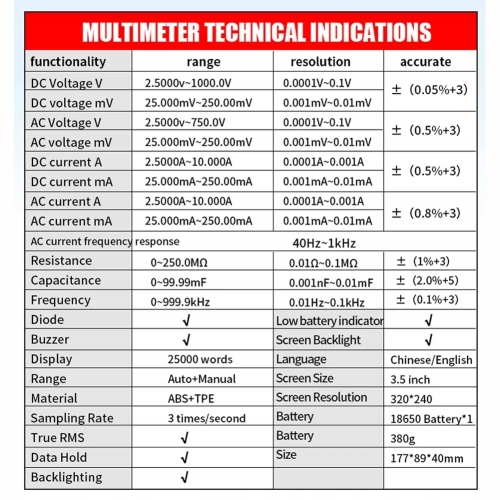

Zakresy pomiarowe

Miernik oscyloskop 3w1 ZOYI ZT-703S charakteryzuje się następującymi zakresami pomiarowymi oraz parametrami:

• napięcie stałe (V):  DC 2.5000V-1000.0V, ± (0,05%+3),
• napięcie stałe (mV):  DC 25.000mV-250.00mV, ± (0,05%+3),
• napięcie przemienne (V): AC 2.5000V-750.0V, ± (0,5%+3),
• napięcie przemienne (mV): AC 25.000mV-250.00mV, ± (0,5%+3),
• prąd stały (A): 2.5000A-10.000A, ±(0,5%+3),
• prąd stały (mA): 25.000mA-250.00mA, ±(0,5%+3),
• prąd zmienny (A): 2.5000A-10.000A, ±(0,8%+3),
• prąd zmienny (mA): 25.000mA-250.00mA, ±(0,8%+3),
• rezystancja: 0-250.0MOhm, ± (1%+3),
• pojemność: 0-99.99mF, ± (2,0%+5),
• częstotliwość: 0-999.9kHz, ± (0,1%+3),
• sygnalizacja dźwiękowa: < 30Ohm,
• szerokość pasma oscyloskopu: 50MHz,
• szybkość próbkowania w czasie rzeczywistym: 280 MSa/s
