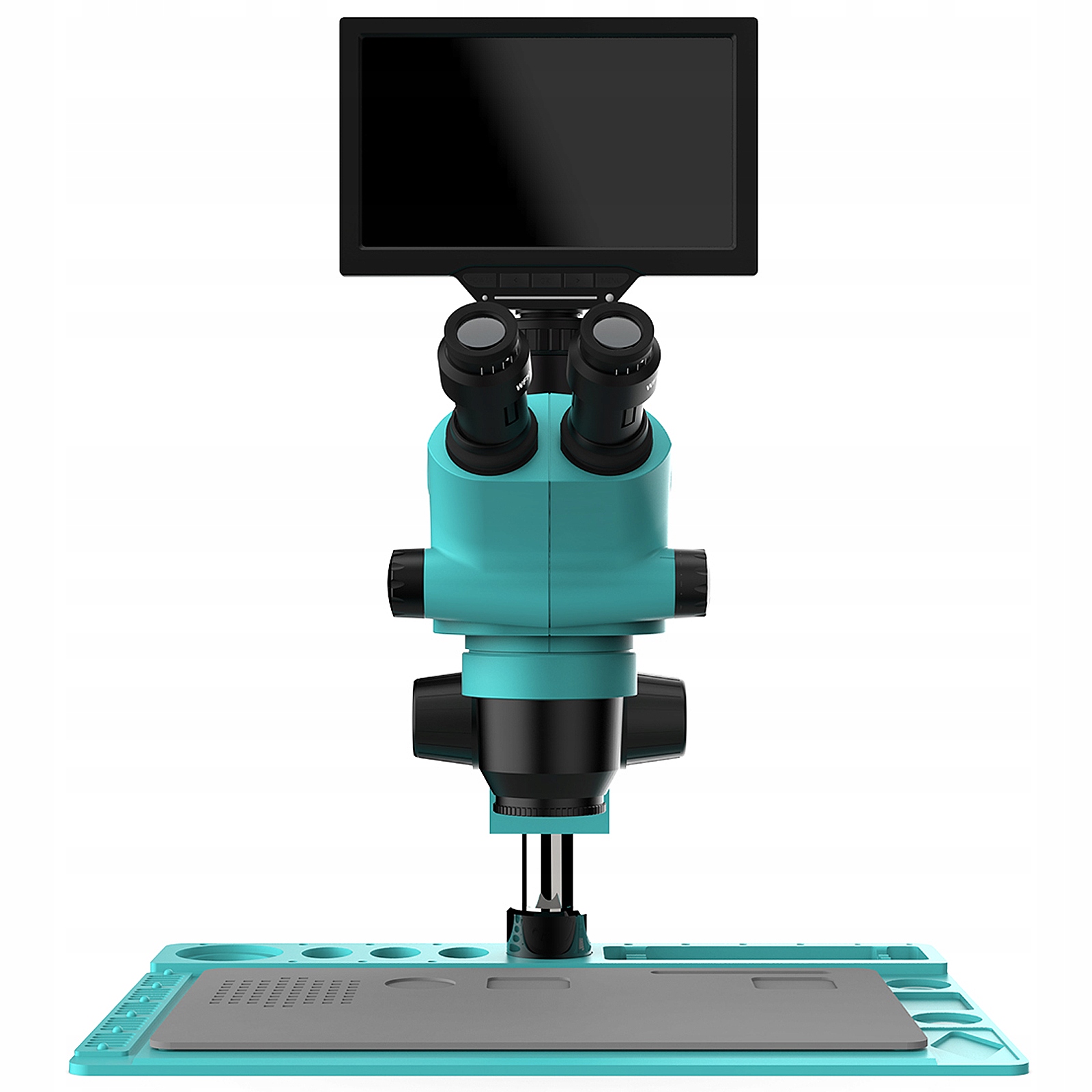

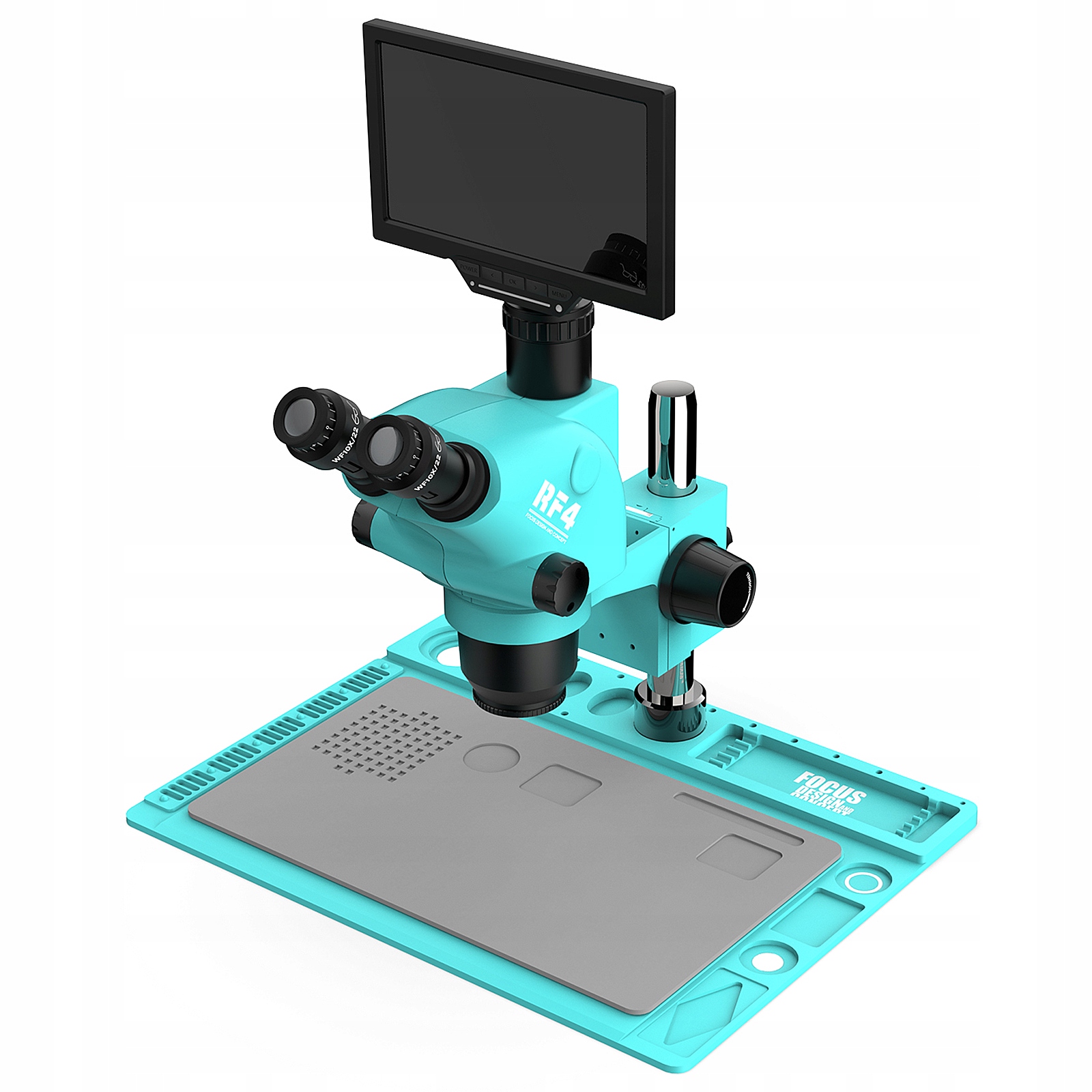

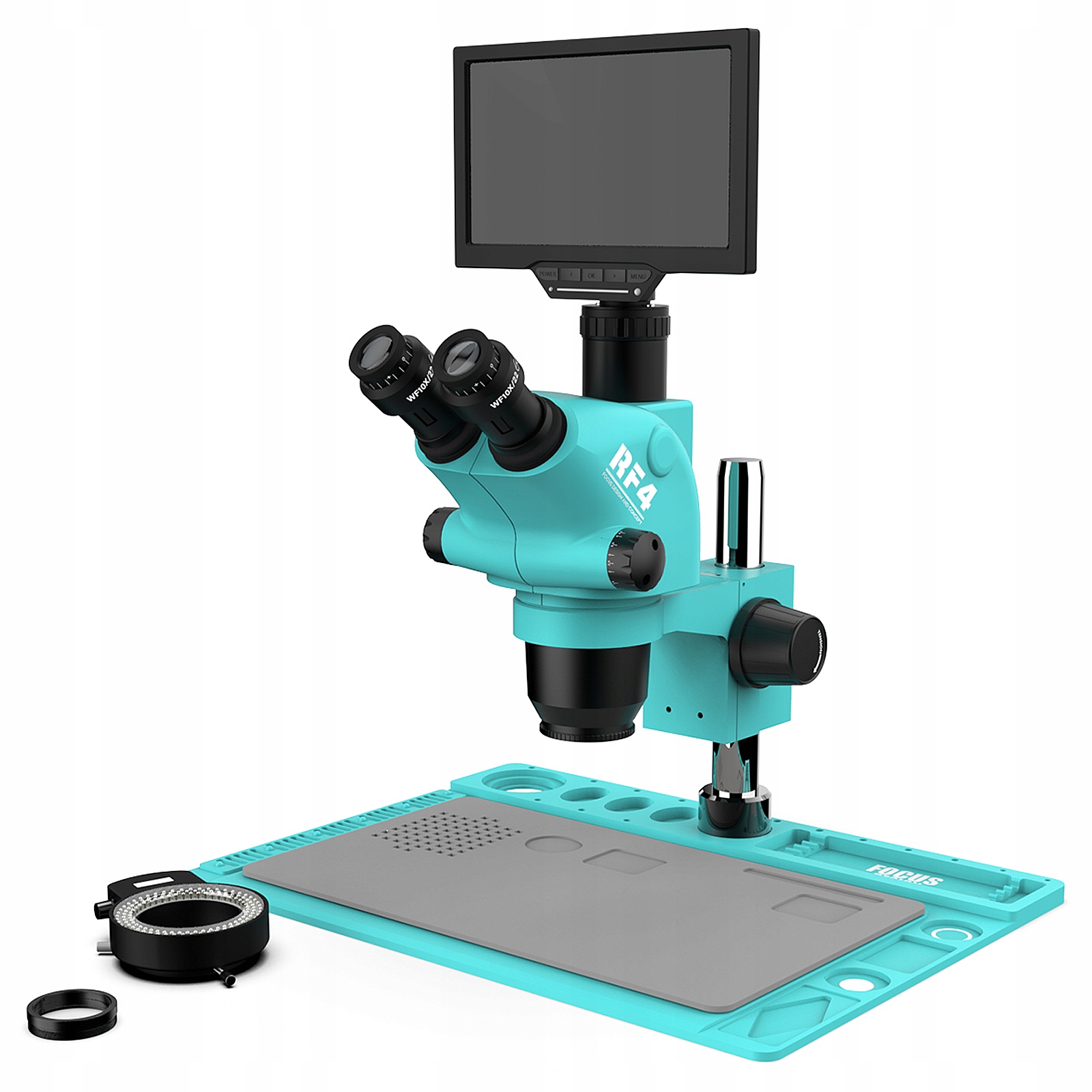

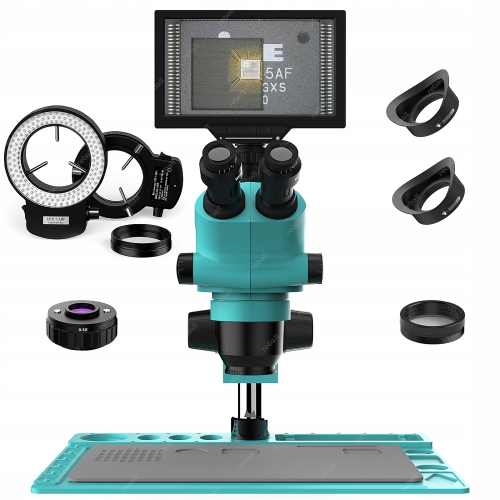

Zestaw mikroskopowy składa się z poniższych elementów:

• mikroskop stereoskopowy trinokularowy RF4 RF6565TVD2 z okularami WF 10x/22 (powiększenie 10x), obrotowym uchwytem 360° oraz regulacją położenia głowicy w pionie i poziomie,
• cyfrowa kamera 1920x1080 30FPS 16Mpix z modułem WiFi (wbudowana w monitor) pozwalająca poza przekazywaniem obrazu na ekran monitora na transmisję obrazu po WiFi na dowolny telefon komórkowy lub tablet,
• adapter C-Mount CTV 0,5x do kamery z pow. 0,5x oraz regulacją ostrości,
• monitor HDMI LCD 10,1" 1024x600pix,
• komplety gumowych osłon na okulary - proste,
• komplety gumowych osłon na okulary RF-EM5 - dopasowane,
• dedykowane oświetlenie w wersji 144xLED z regulacją jasności,

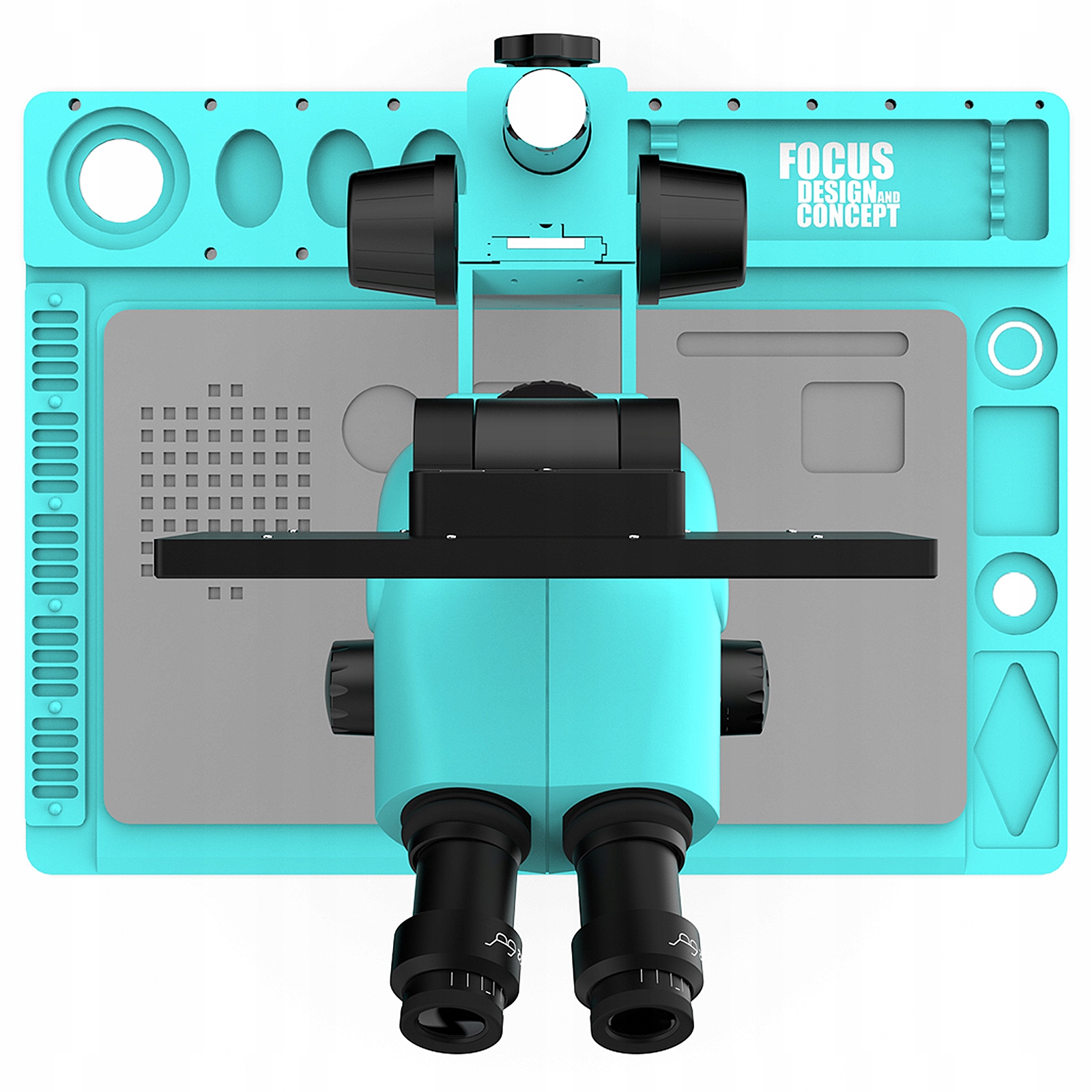

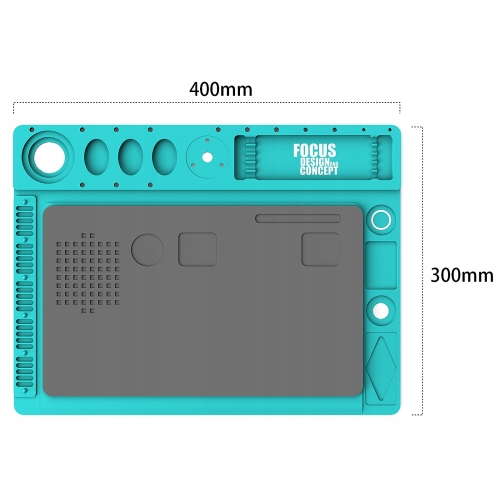

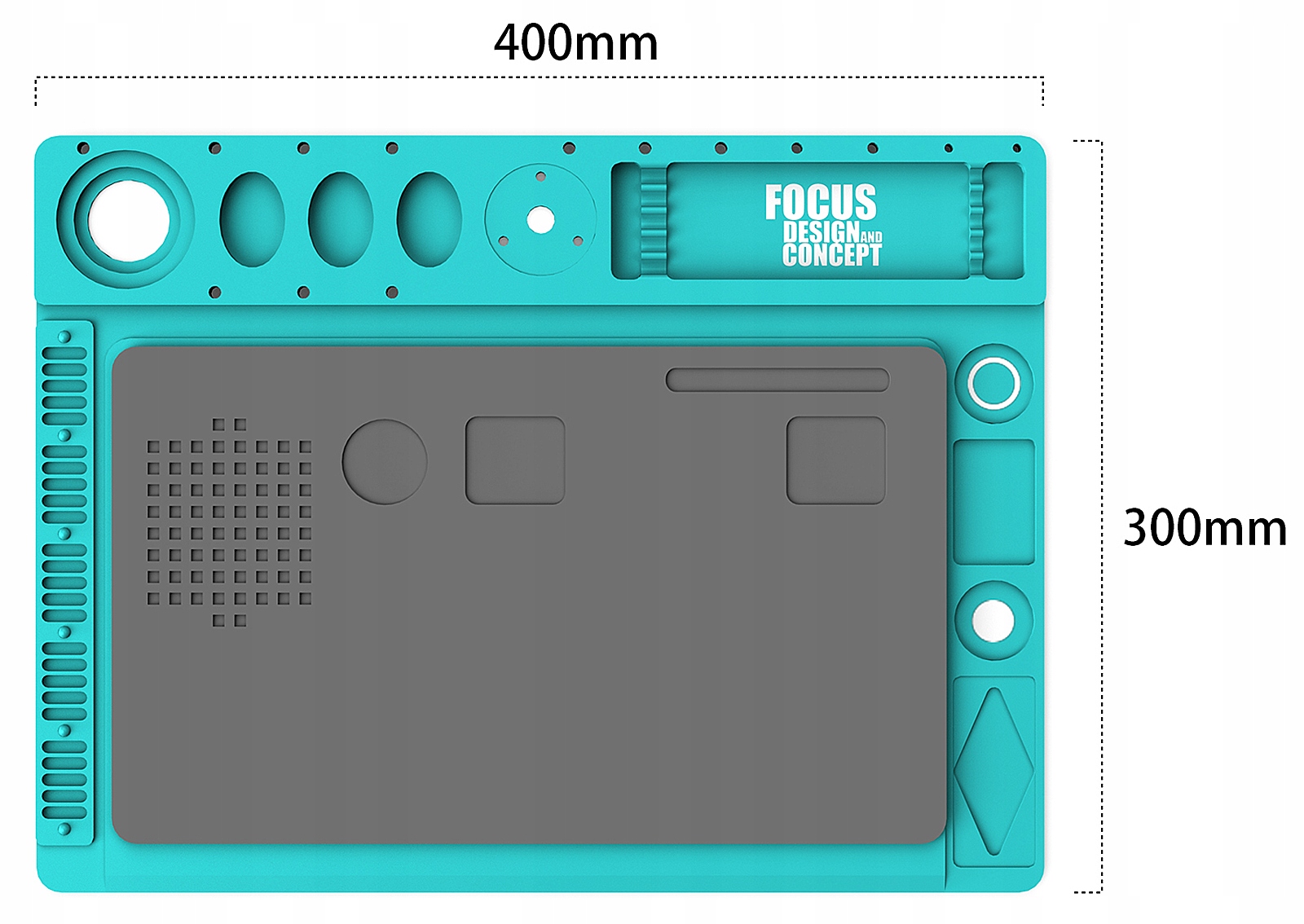

• aluminiowy masywny blat 40x30cm o wadze 1,7kg z matą izolacyjną wysokotemperaturową do 500C.

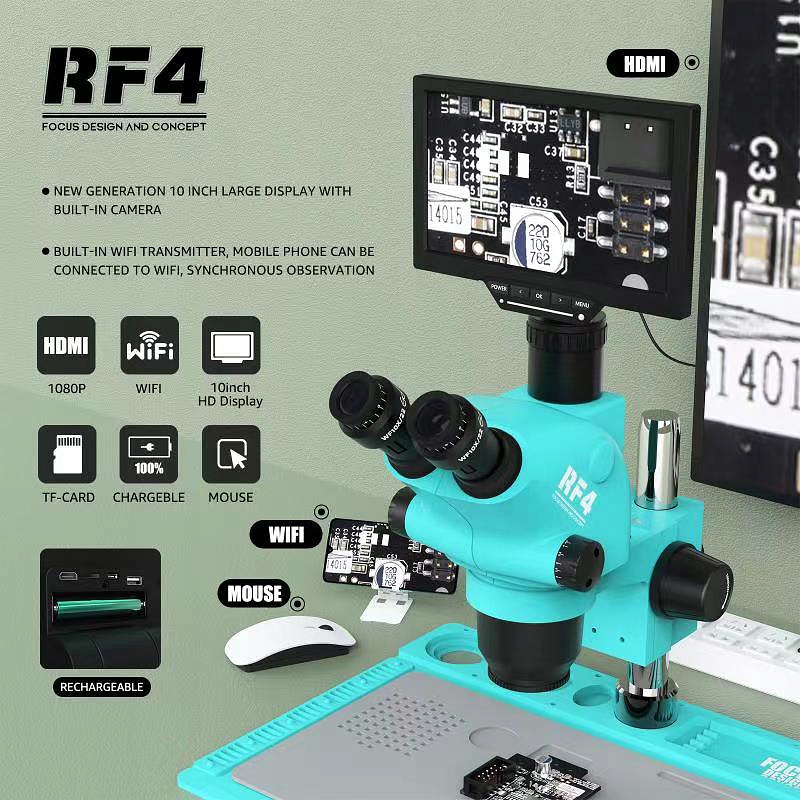

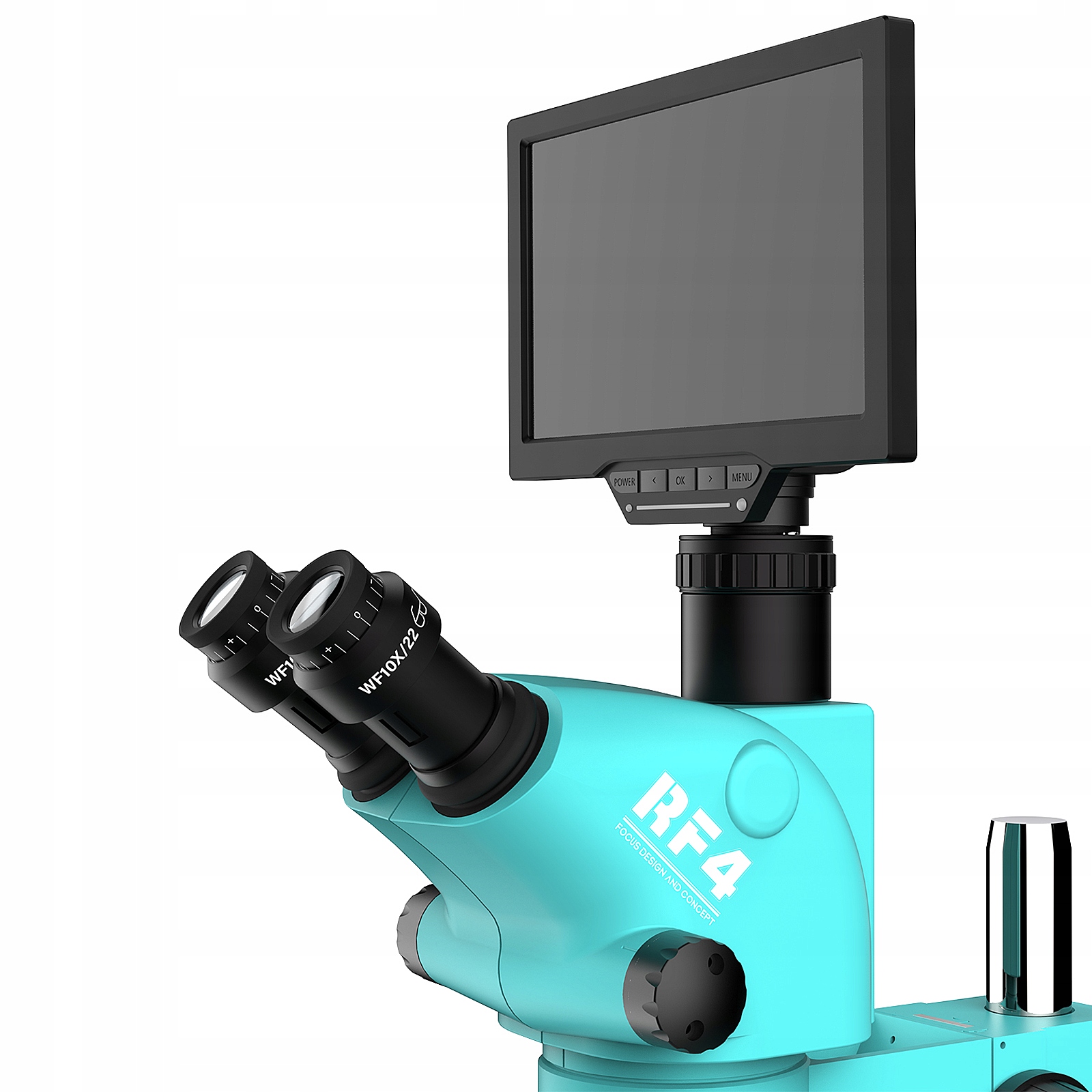

Monitor YS010W o przekątnej 10,1" przeznaczony jest do montażu w standardowym złączu mikroskopów steroskopowych o średnicy 25mm/30mm.

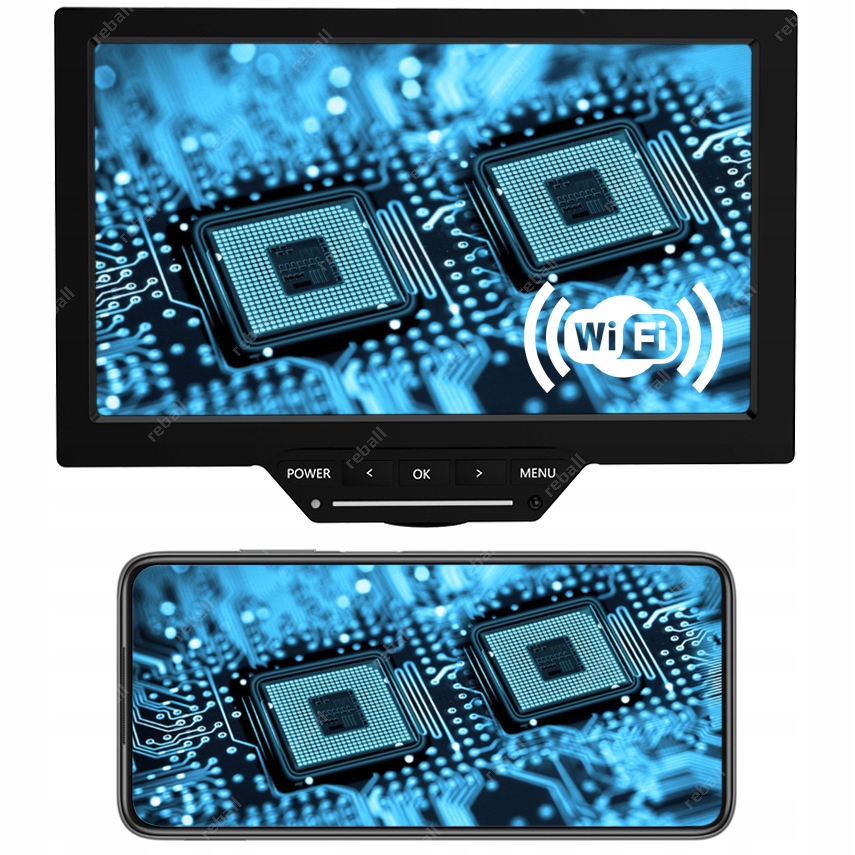

Monitor posiada wbudowaną kamerę FullHD 1080P pozwalającą poza wyświetlaniem obrazu na ekranie monitora na transmisję obrazu po WiFi na dowolny telefon komórkowy lub tablet z systemem Android lub iOS.

Monitor posiada również złącza:

• wejście miniHDMI (PIP),
• wejście USB (możliwa obsługa myszką - brak w zestawie),
• USB-C (zasilające - zasilacz 5V 1A w komplecie),
• microSD do 64GB,
• zasilanie rezerwowe akumulatorowe 18650.

oraz pilota do zdalnego sterowania rozbudowanym menu.

Przedstawiony na zdjęciach telefon w celach demonstracyjnych nie wchodzi w skład przedmiotu sprzedaży.

Zestaw pozwala na jednoczesną:

• obserwację obiektu przez głowicę stereoskopową,
• przekazywanie obrazu na ekran monitora oraz telefonu/tabletu,
• rejestrację obrazu (filmy+zdjęcia) na karcie miscroSD za pomocą wbudowanego w monitor oprogramowania z pomiarem wielkości elementów.

Zestaw został zaprojektowany aby sprostać m.in wymaganiom stawianym przez najnowsze rozwiązania w zakresie elektroniki i mikroelektroniki.

Idealnie sprawdzi się również do obserwacji prowadzonych przez biologów, geologów, jubilerów jak i szeroko rozumianej kontroli jakości.

Zastosowanie:

• lutowanie elektroniki i mikroelektroniki,
• inspekcja części komputerowych,
• inspekcja modułu telekomunikacyjnego,
• inspekcja przemysłowa,
• inspekcja biżuterii,
• inspekcja kolekcji monet i innych numizmatów,
• kontrola drukowania i wydruków,
• narzędzie do nauki i edukacji,
• badania laboratoryjne,
• analiza medyczna,
• narzędzie do badań szkolnych,
• badanie owadów,
• badanie roślin,
• badanie skóry,
• kontrola tekstyliów.

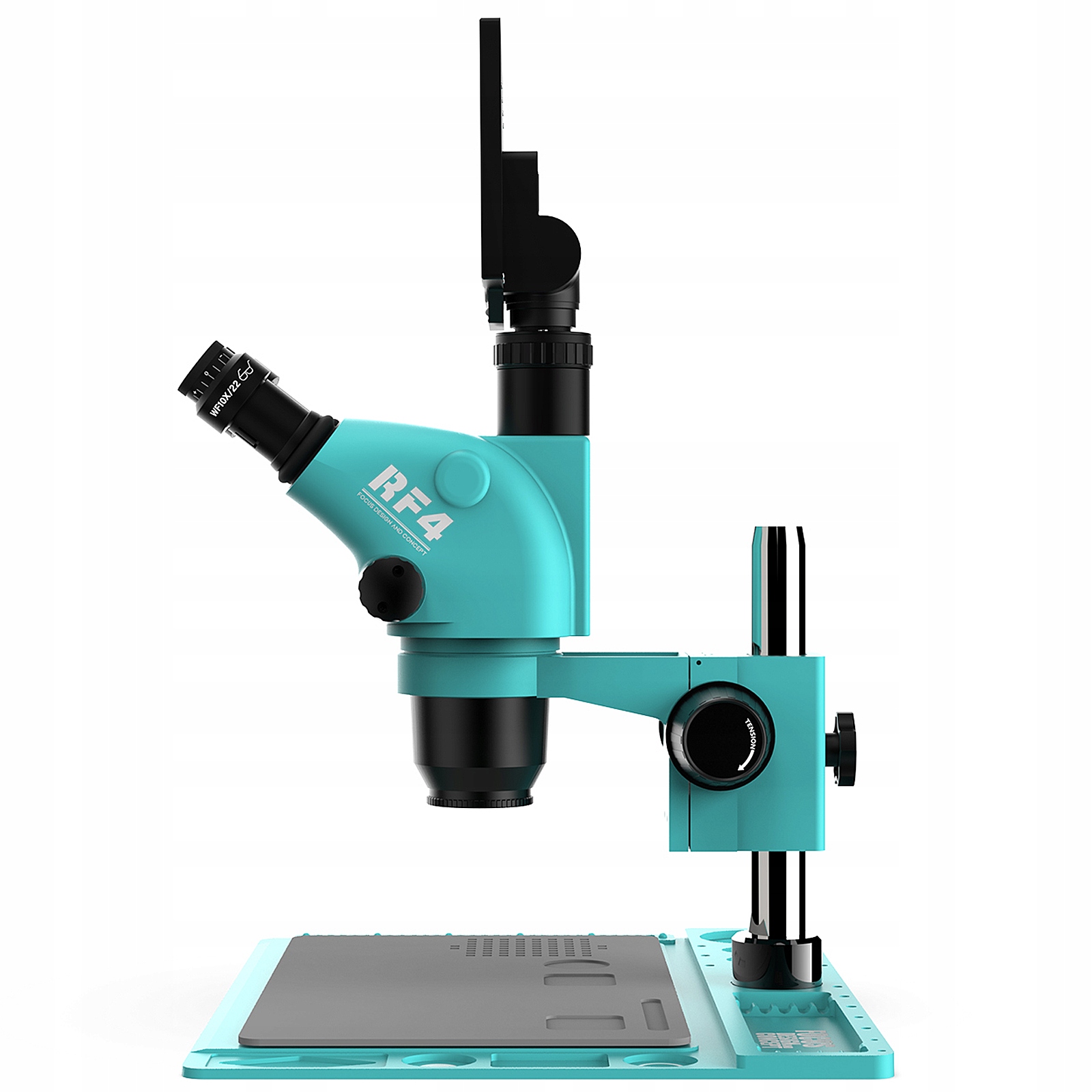

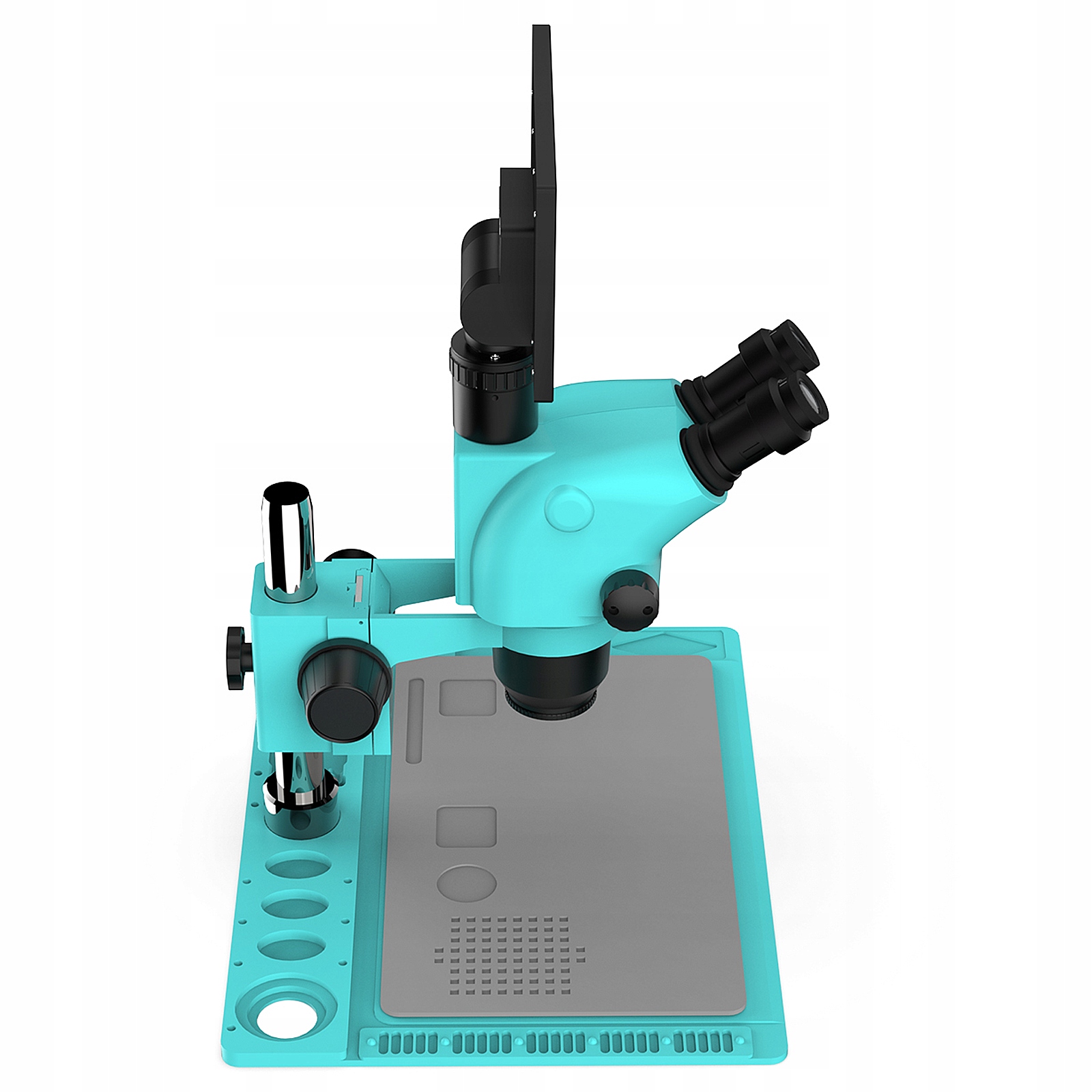

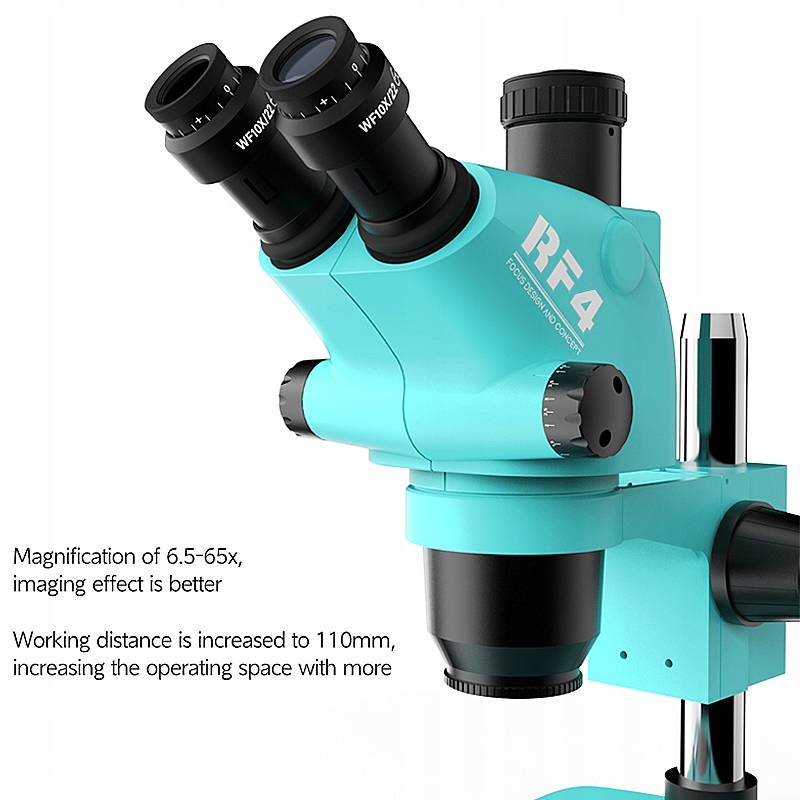

Specyfikacja mikroskopu RF4 RF6565TVD2:

• głowica trinokularowa nachylona pod kątem 45 stopni,
• zakres powiększenia: 6,5-65x dla okularu WF10x/22 (w przypadku opcjonalnego okularu WF20/10 14-100x),
• możliwość obrotu: pełne 360° oraz położenia lewo-prawo,
• materiał układu optycznego: szkło,
• odległość robocza: 110mm,
• pole widzenia przy pow. 6,5x (WF10x/22): 33,8mm,
• pole widzenia przy pow. 65x (WF10x/22): 3,38mm,
• min. wysokość przy pow. 6,5x: 9,4cm,
• min. wysokość przy pow. 65x: 10cm,
• wysokość max. układu optycznego nad blatem: 22mm,

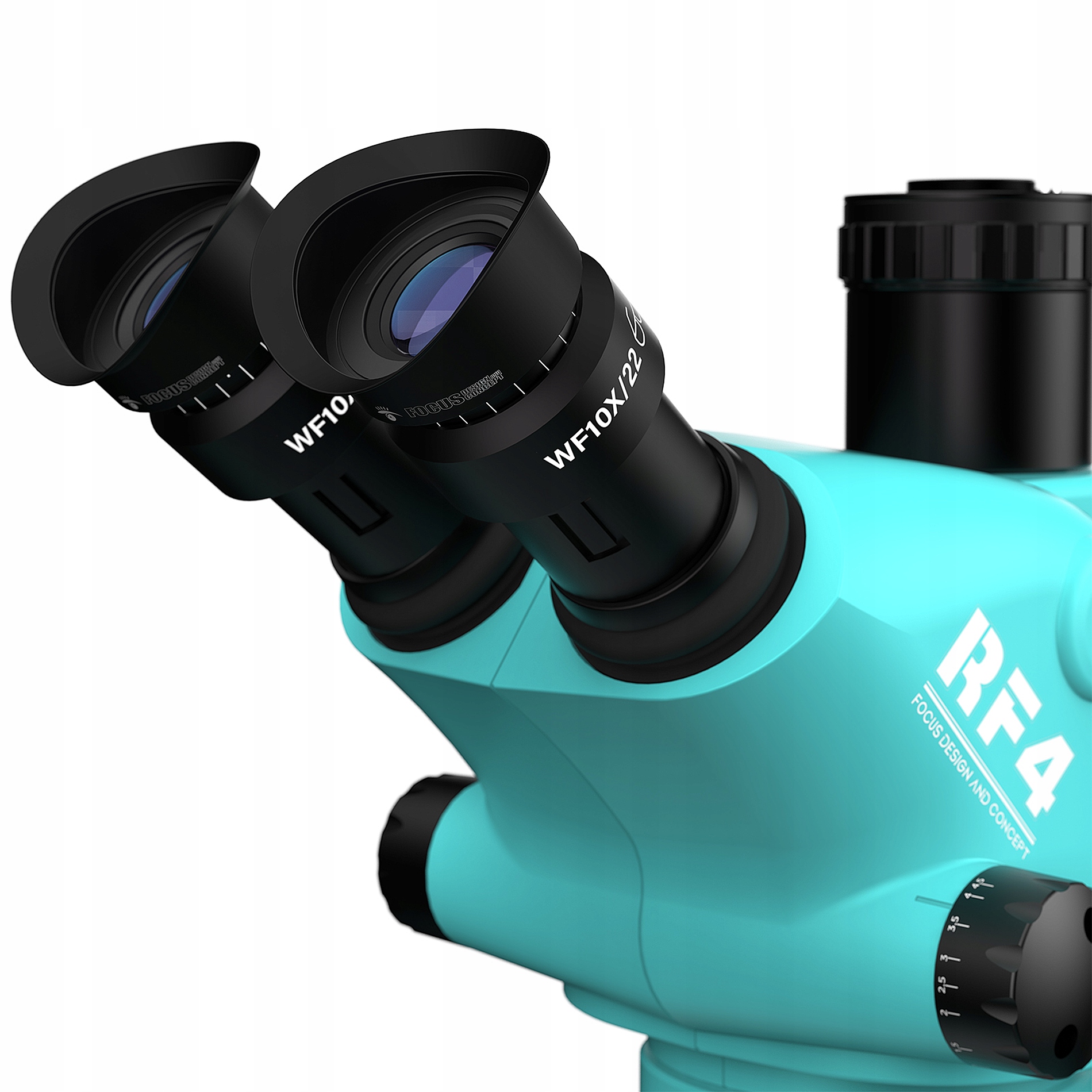

• okular WF10X/22mm posiada regulację ±5 dioptrii,
• regulowana odległość między źrenicami dopasowana do oczu od 52 do 80mm,
• głowica nachylona pod kątem 45 stopni przez co pozwala na prowadzenie długich obserwacji bez niepotrzebnego napinania mięśni oraz zmęczenia wzroku (w porównaniu do mikroskopów monokularowych),
• duża odległość robocza zapewnia wystarczającą przestrzeń do pracy,
• wysokość głównego filaru: 26cm.

Układ optyczny tego modelu został wykonany z wysokiej jakości szkła pokrytego specjalną powłoką, dzięki czemu obraz jest ostry, a kolory naturalne (obudowa obiektywów miedziana).

Ponieważ obiekt jest widoczny w trójwymiarze, można prowadzić bardziej szczegółowe obserwacje oraz precyzyjnie zmierzyć jego rozmiary.

Dostępne regulacje:

• pozycji mikroskopu w pionie i poziomie,
• powiększenia mikroskopu,
• ostrości kamery cyfrowej,
• odległości między okularami.

Głowica stereoskopowa ma możliwość regulacji i dopasowania indywidualnego odległości między okularami do oczu w zakresie od 52 do 80mm.

Specyfikacja monitora:

• przekątna: 10,1",
• rozdzielczość natywna monitora: 1024x600,
• powiększenie kamery: 1-16x,
• powiększenie po podłączeniu do mikroskopu: 7-50x,
• sensor kamery: 1/3" (BSI) 2um 16MPix,
• regulacją pozycji monitora: do 90 stopni,
• rozdzielczość zdjęć: 2688x1512, 5376x3024 (interpolacja),
• rozdzielczości video: 1920x1080 30FPS, 1280x720 60FPS,
• rozdzielczości USB: 1920x1080 20FPS, 1280x720 30FPS, 800x480 60FPS,
• rozdzielczości WiFi: 720x360 30FPS,
• częstotliwość: 50Hz/60Hz,
• mocowanie: gwint wew. 25mm, zewn. 30mm,
• język menu: angielski oraz wiele innych,
• obsługa myszką: tak (brak myszki w zestawie),
• obsługa kart microSD od 4 do 64GB,
• pilot zdalnego sterowania: do 5m,
• zasięg nadajnika WiFi: do 5m,
• obsługa poprzez aplikację iSmartDV: Android, iOS,
• współpraca z PC: tak - dwa tryby (pamięć masowa, kamera UVC),
• wejścia: USB-C, USB-A, mini HDMI, miscroSD,
• wbudowany głośnik: nie,
• wymiary: 175x250mm (grubość z kamerą 50mm),
• waga: 1kg,
• zasilanie sieciowe: 5V/1A (zasilacz USB-C w zestawie).
• zasilanie awaryjne: akumulator 18650 3,6V 3000mAh (brak w zestawie)

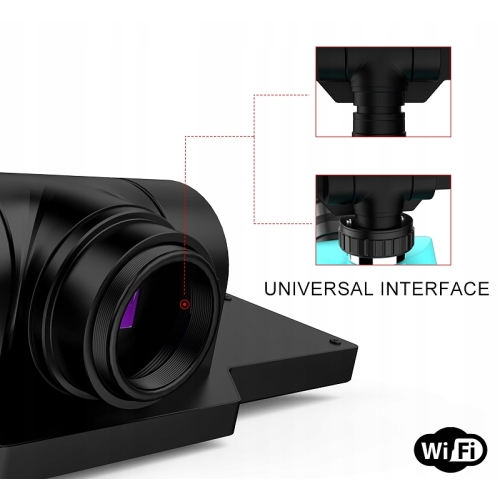

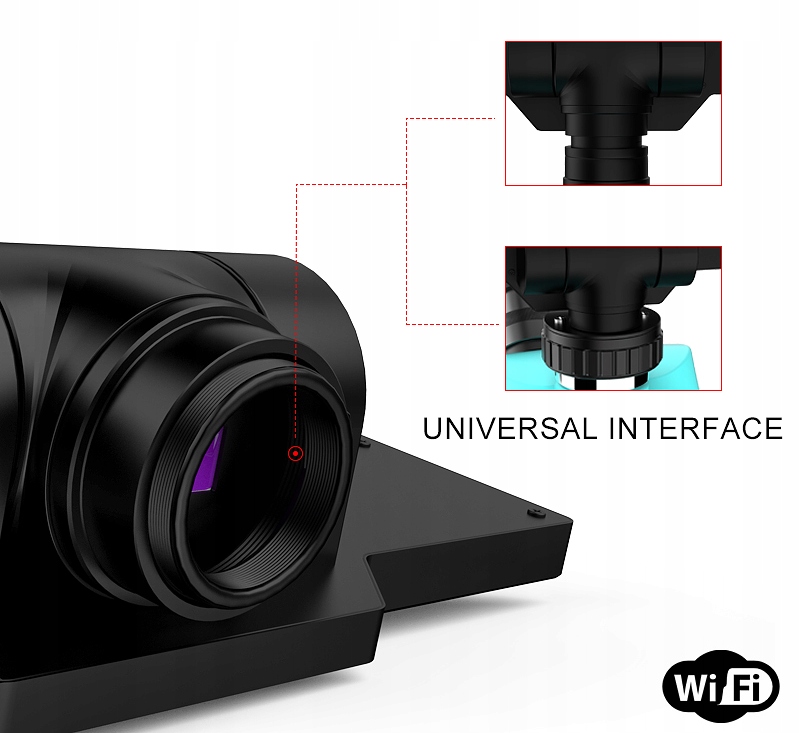

Monitor YS010W z wbudowaną kamerą należy zamontować do standardowego adaptera CTV kamery 0,5x przeznaczonego do mikroskopów (w zestawie).

Po podłączeniu do komputera poprzez złącze USB z poziomu monitora można wybrać tryb pracy:

• pamięć masowa,
• kamera (można przejąć obraz z kamery UVC).

Rozbudowane funkcje monitora YS010W:

• regulacja jasności,
• regulacja ekspozycji,
• regulacja balansu bieli,
• regulacja kolorów,
• regulacja kontrastu,
• regulacja saturacji,
• regulacja ostrości,
• odbicie obrazu poziome i pionowe,
• linie pozycjonujące pionowe i poziome (siatka),
• dostosowywanie skrótów funkcyjnych,
• funkcja PIP,
• oraz wiele innych.

Adapter C-Mount CTV 0,5x - specyfikacja:

• typ mocowania adaptera: C-Mount 1" 2,54cm,
• powiększenie: 0,5x,
• regulacją ostrości: tak.

Adapter/konwerter C-Mount CTV 1/2 (0,5x) pozwala przy zastosowaniu kamery o określonej wielkości sensora na akwizycję obrazu o porównywalnej szerokości pola widzenia jak w okularach.

Adapter posiada regulację pozwalającą na uzyskanie tej samej ostrości jaką użytkownik widzi przez okulary.

W zestawie dwie pary gumowych osłon na okulary:

• komplety gumowych osłon na okulary - proste,
• komplety gumowych osłon na okulary RF-EM5 - dopasowane.

Producent dodaje również do zestawu dolną szklaną przeciwkurzową osłonę na obiektywy.

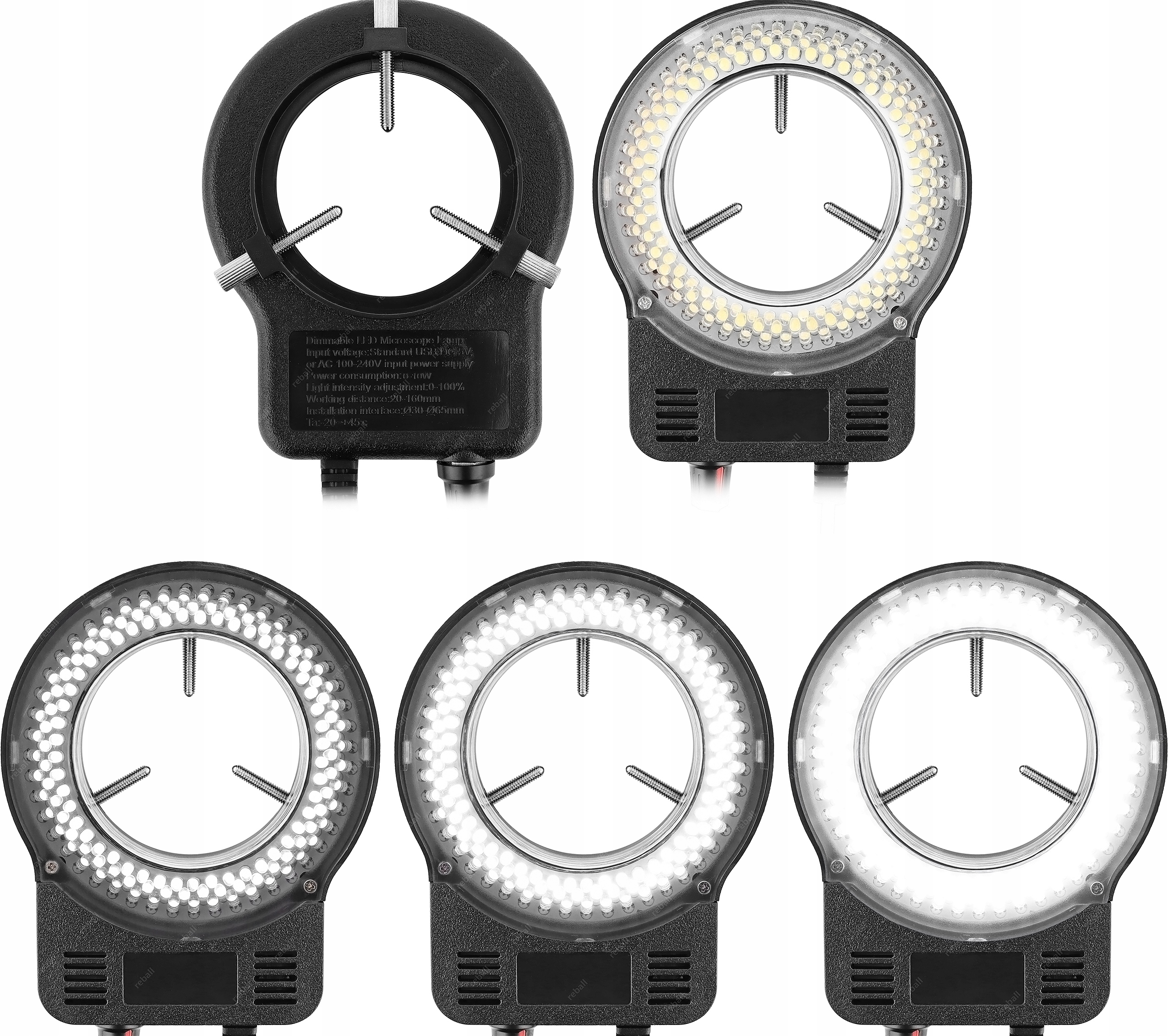

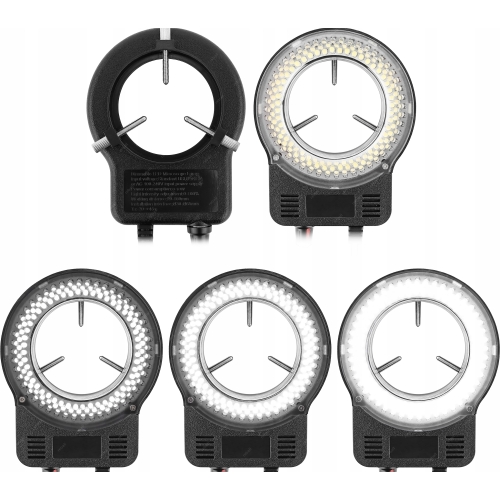

Dedykowane oświetlenie LED 144x - specyfikacja:

• ilość diod: 144szt,
• barwa: biała 6500K,
• moc: 5W,
• zasilanie: USB 5V 1A (zasilacz w komplecie),
• jasność: regulowana w zakresie 0-100%,
• możliwość montażu na obiektywach: tak śrubowo,
• średnica otworu na obiektyw: 56mm,
• długość przewodu: ok.1m,
• żywotność: ~20000h.

Lampa pierścieniowa zapewnia chłodne, równomierne, intensywne i skupione podświetlenie bez cieni.

Jest idealnym, trwałym, chłodnym źródłem światła dla mikroskopów.

Zestaw monitora YS010W z wbudowaną kamerą zawiera:

• monitor z wbudowaną kamerą WiFi,
• przewód HDMI - miniHDMI 1,5m,
• pilot,
• zasilacz USB-C 5V/1A,
• ściereczkę do czyszczenia monitora,
• imbus,
• polską instrukcję obsługi.

Zawartość zestawu:

• mikroskop stereoskopowy trinokularowy RF4 RF6565TVD2,
• monitor LCD 10,1" z wbudowaną kamerą Full HD,
• okulary WF10X/22,
• adapter C-Mount do kamery CTV 0,5x,
• stół, filar i uchwyt mikroskopu,
• komplety gumowych osłon na okulary - proste,
• komplety gumowych osłon na okulary RF-EM5 - dopasowane,
• dedykowane oświetlenie 144xLED,
• szklana osłona obiektywu,
• etui do przykrycia mikroskopu,
• polska instrukcja obsługi.

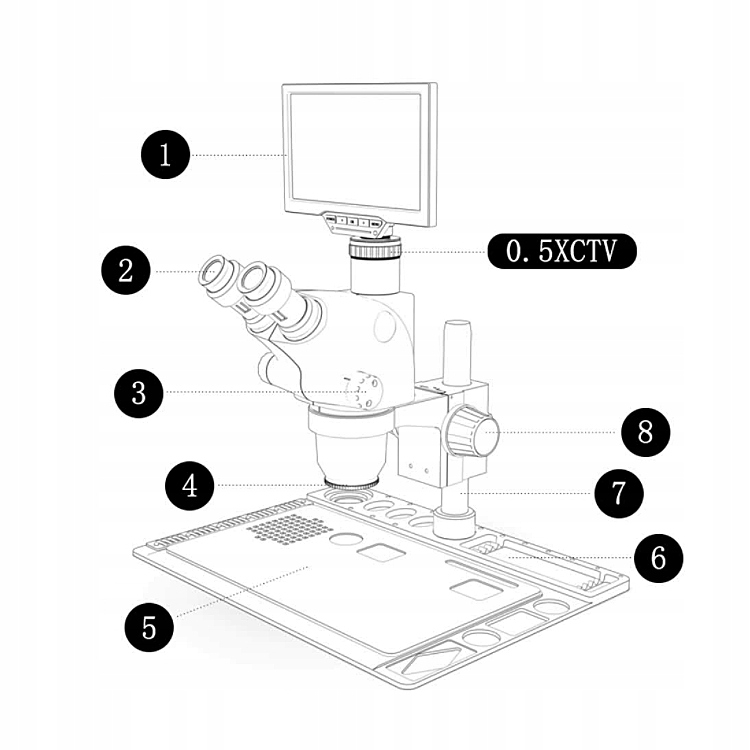

Legenda:

1. Monitor YS010W z wbudowaną kamerą FHD,
2. Okulary WF 10x/22 (powiększenie 10x),
3. Regulacja powiększenia,
4. Osłona obiektywu,
5. Aluminiowy blat,
6. Miejsce na części i drobne elementy,
7. Stojan,
8. Regulacja wysokości.
