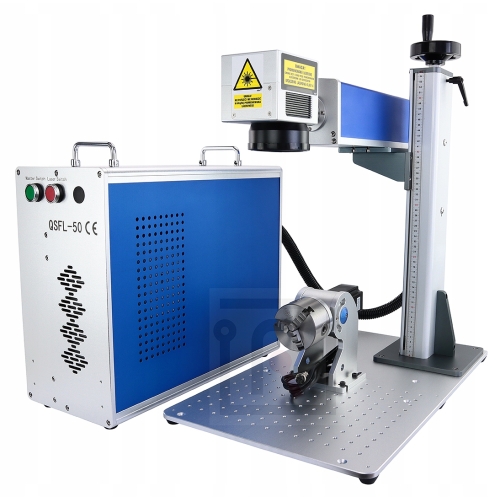

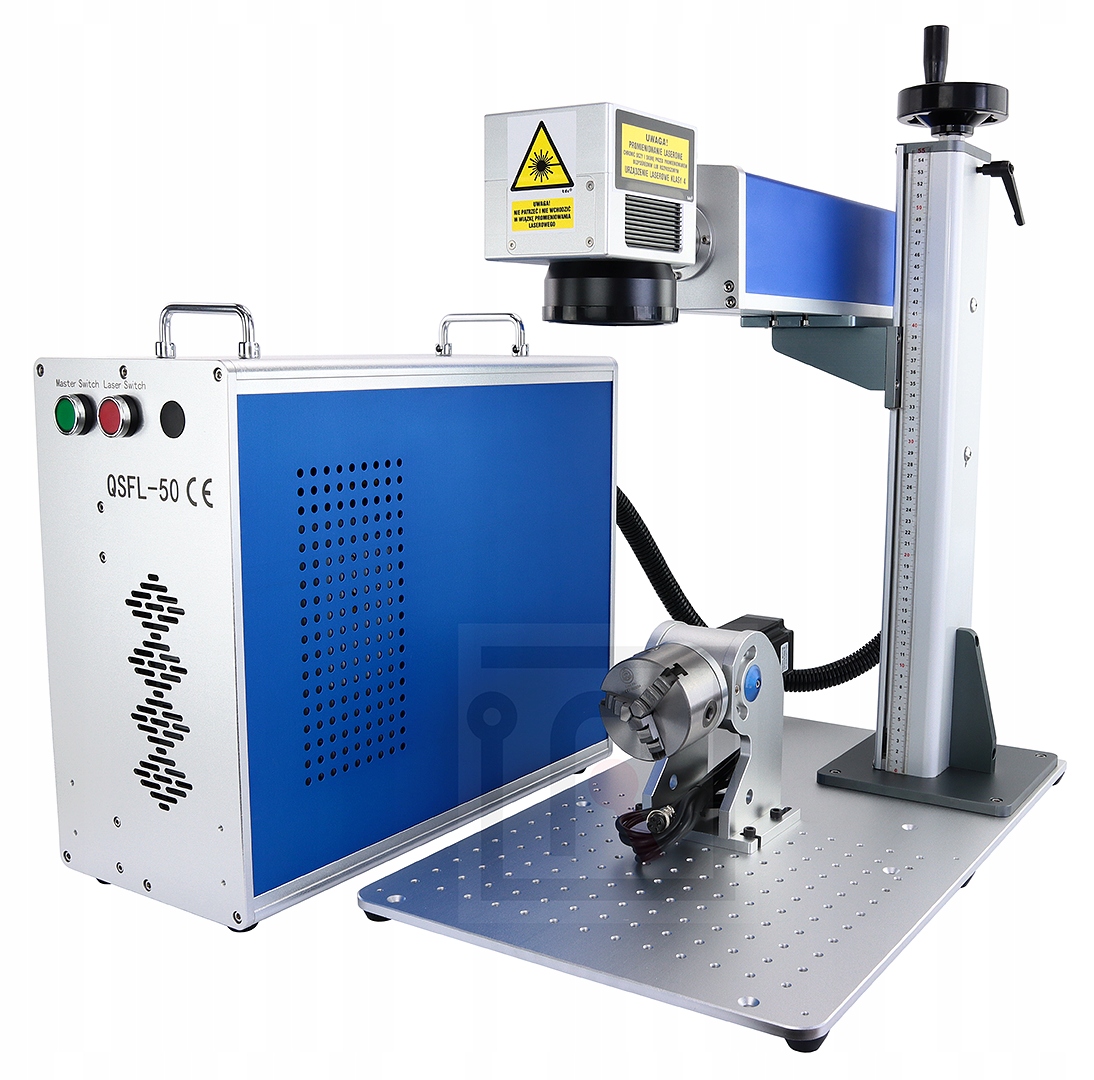

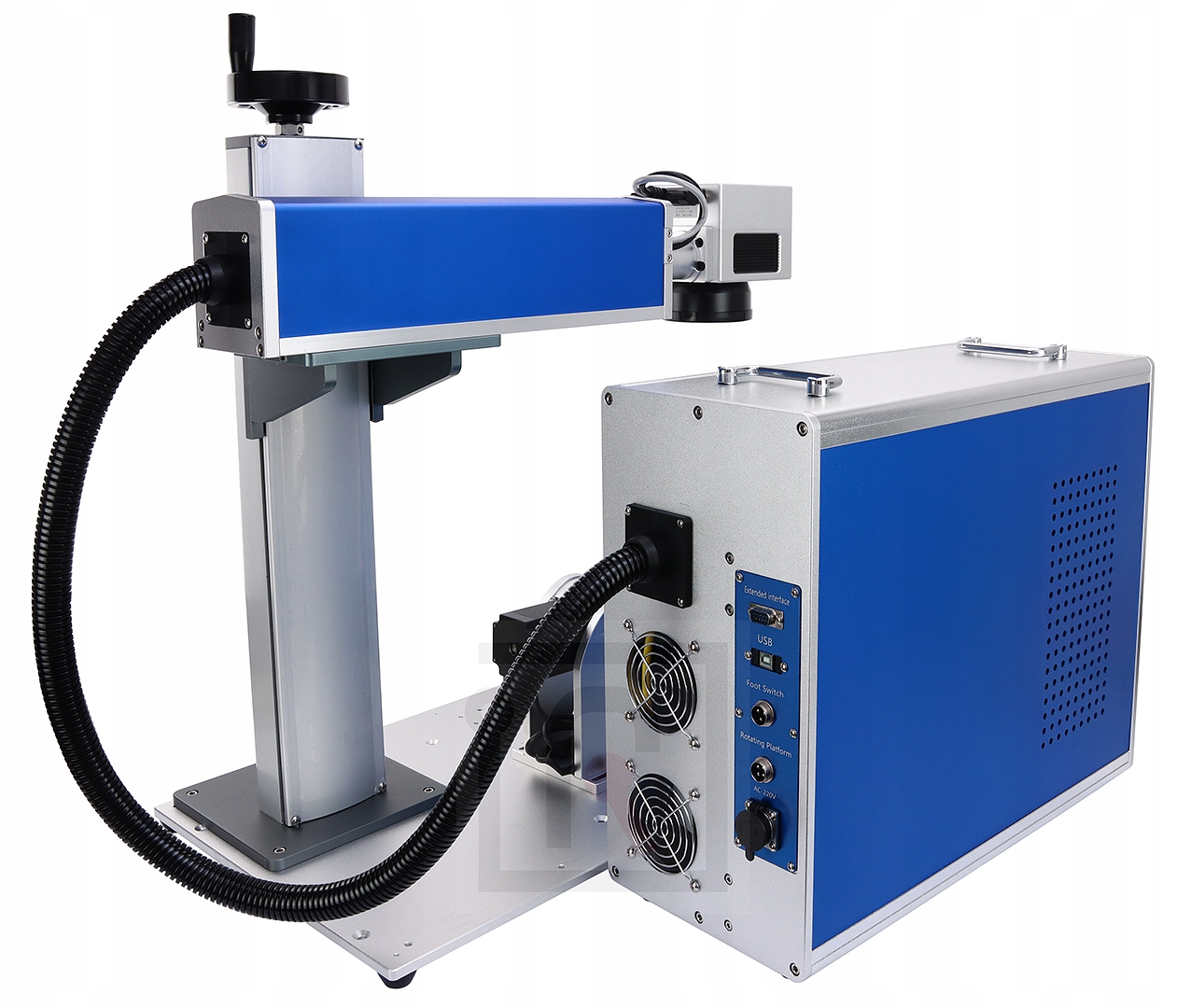

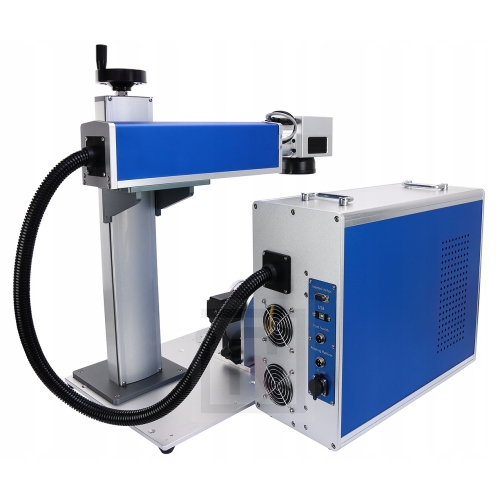

Grawerka laserowa QSFL-50 o mocy 50W oparta jest na laserze Fiber o długości fali ok. 1064nm który wydajnością zdecydowanie przewyższa lasery YAG czy RMI.

Elektronika urządzenia oparta jest na zaawansowanych i niezawodnych systemach mikroprocesorowych, które we współpracy z profesjonalnym zespołem prowadzenia promienia laserowego (precyzyjne zespoły galwanometrów) pozwalają na uzyskanie jeszcze cieńszej, mocniejszej i co najważniejsze maksymalnie efektywnej wyjściowej wiązki.

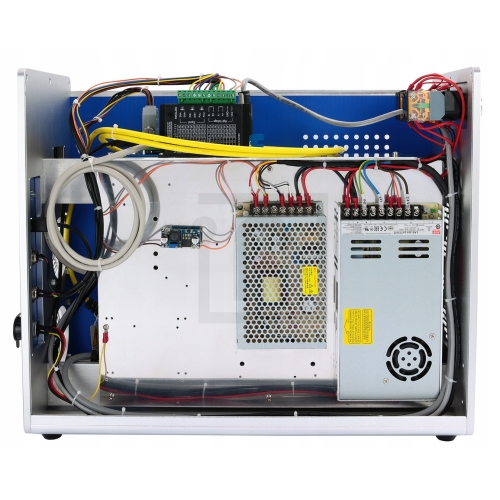

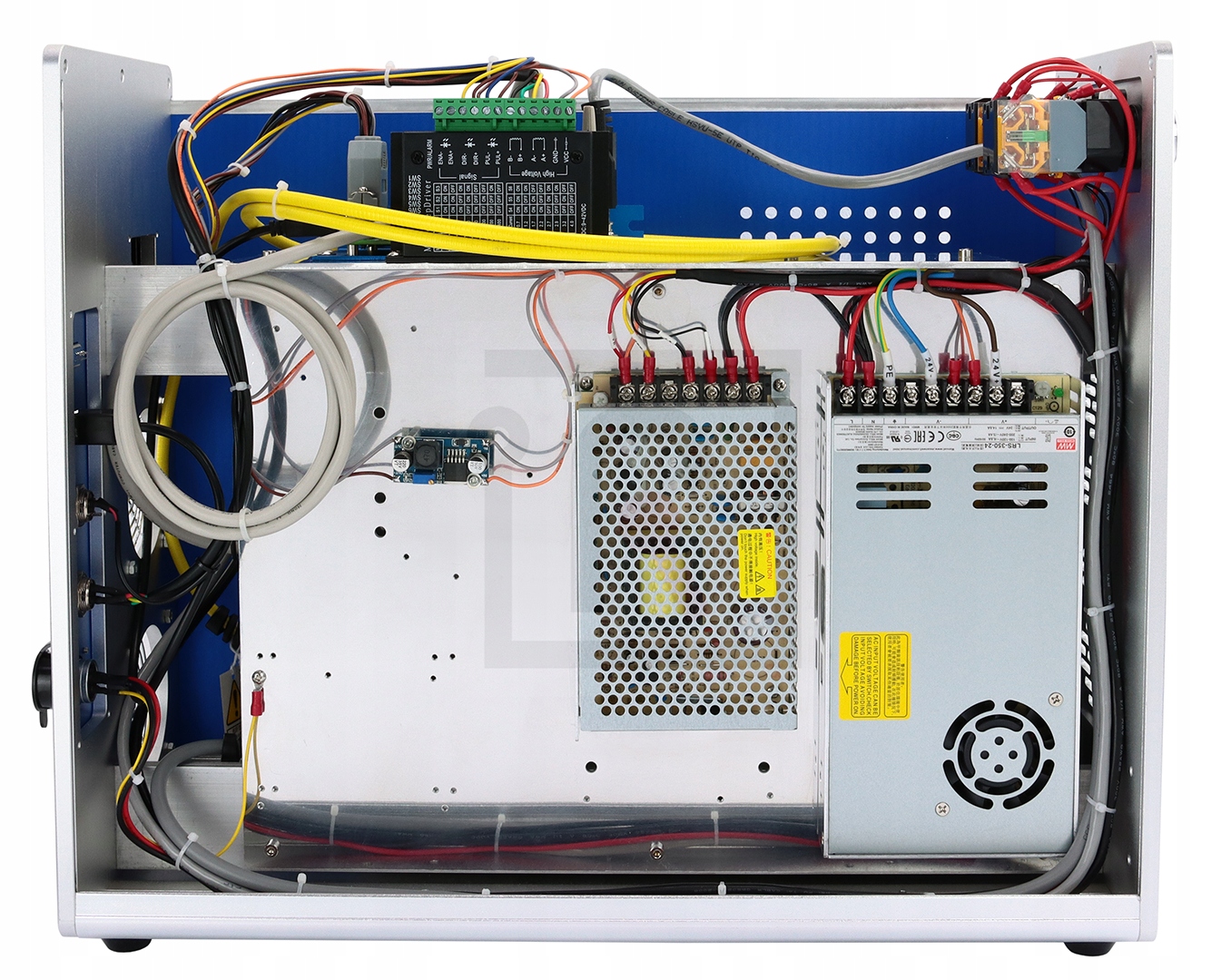

Cały system elektroniczny zamknięty jest w szczelnej wentylowanej obudowie co ułatwia umiejscowienie urządzenia na stanowisku pracy, ze względu na niewielkie gabaryty.

Jest to model przenośny z możliwością pracy na każdym biurku. Laser nie potrzebuje elementów eksploatacyjnych oraz nie wymaga kalibracji. Brak konieczności ciągłej obsługi w zakresie czyszczenia elementów optyki laserowej (hermetyczna obudowa eliminuje dostanie się zanieczyszczeń i spalin do wnętrza urządzenia).

Grawerką można sterować z dowolnego komputera lub laptopa. Komunikacja odbywa się poprzez port USB 2.0. Oprogramowanie EZCAD PL które działa z każdym systemem Windows od wersji 7 do 10 pozwala na import obrazów z popularnych formatów jak JPG, BMP oraz PLT, DXF, DWG.

Cechy urządzenia:

• kompaktowa budowa,
• niewielkie gabaryty urządzenia pozwalają na łatwy transport oraz na pracę na biurku,
• lasery bezobsługowe, brak konieczności wykonywania przeglądów okresowych i kalibrowania,
• chłodzenie powietrzem,
• zwiększona moc pozwalająca na szybszy i głębszy grawer,
• wysoka jakość i precyzja znakowania,
• duży obszar emitujący ciepło, wąska szerokość impulsu, wysoka moc szczytowa, regulacja wielokrotnego powtarzania impulsów,
• brak światła, gdy laser jest wyłączony,
• silna odporność na wysoki współczynnik odbicia segregacji, może być stosowana w obróbce powierzchni materiałów metalowych o wysokim odbiciu, takich jak aluminium, miedź, złoto, srebro i tak dalej,
• wydłużona żywotność źródła promienia laserowego do 200000 godzin,
• niski pobór energii elektrycznej,
• możliwość znakowania zarówno grafiki wektorowej jak i rastrowej.
• komunikacja przy pomocy portu USB,
• polskie oprogramowanie EZCAD ze wsparciem dla popularnych formatów plików graficznych,
• podstawk o wymiarach 61,5x36,5cm,
• regulowana wysokość statywu do 55cm,
• dodatkowo w zestawie obrotnica z regulacją położenia do 180 stopni z dwoma rodzajami szczęk oraz pedał start.

Grawerka laserowa QSFL-50 to urządzenie o bardzo szerokiej gamie zastosowań.

Urządzenie może obrabiać standardowe metale oraz ich stopy tj:

• żelazo,
• miedź,
• aluminium,
• cynk

metale szlachetne:

• złoto,
• srebro,
• tytan

oraz inne materiały metaliczne.

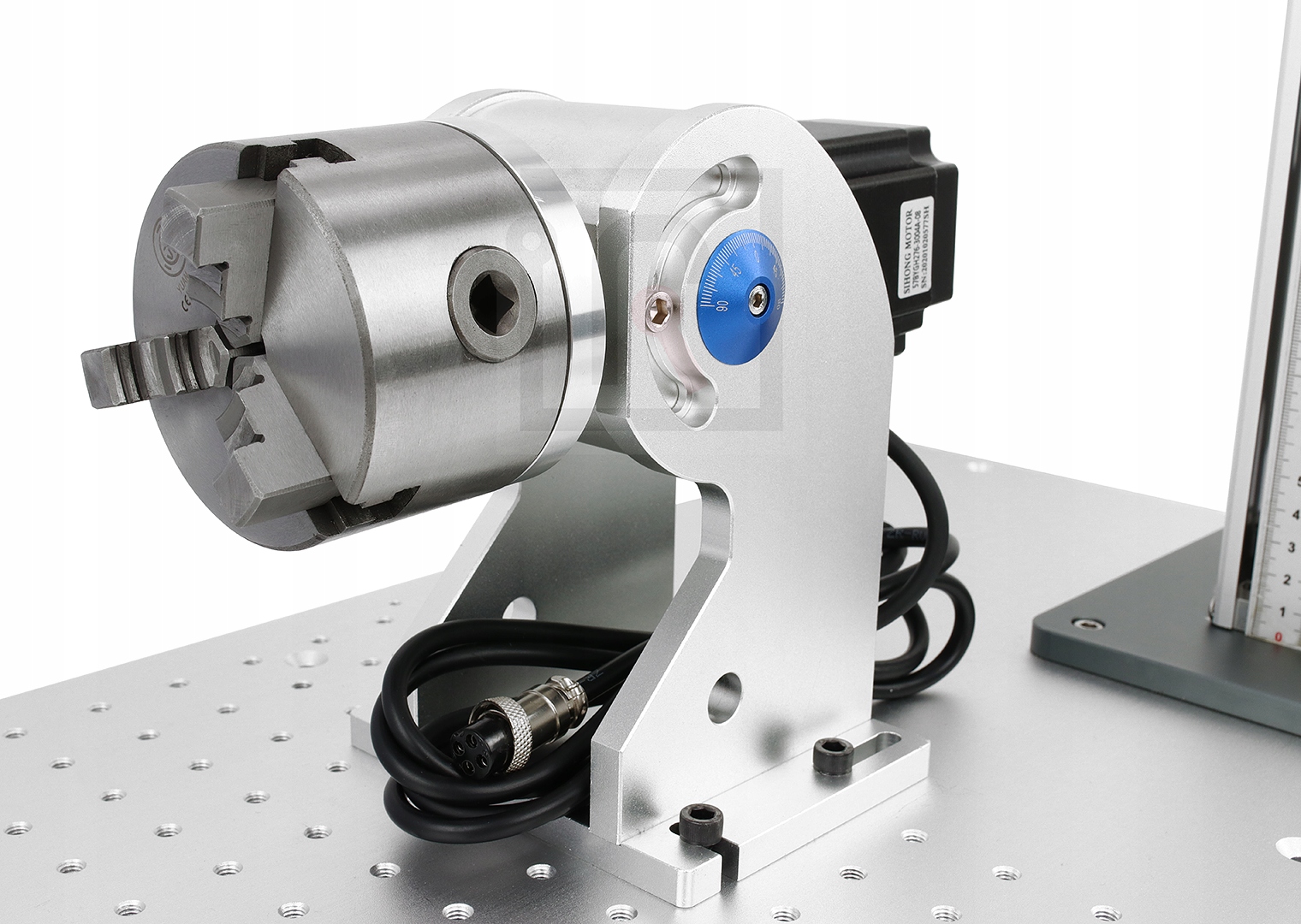

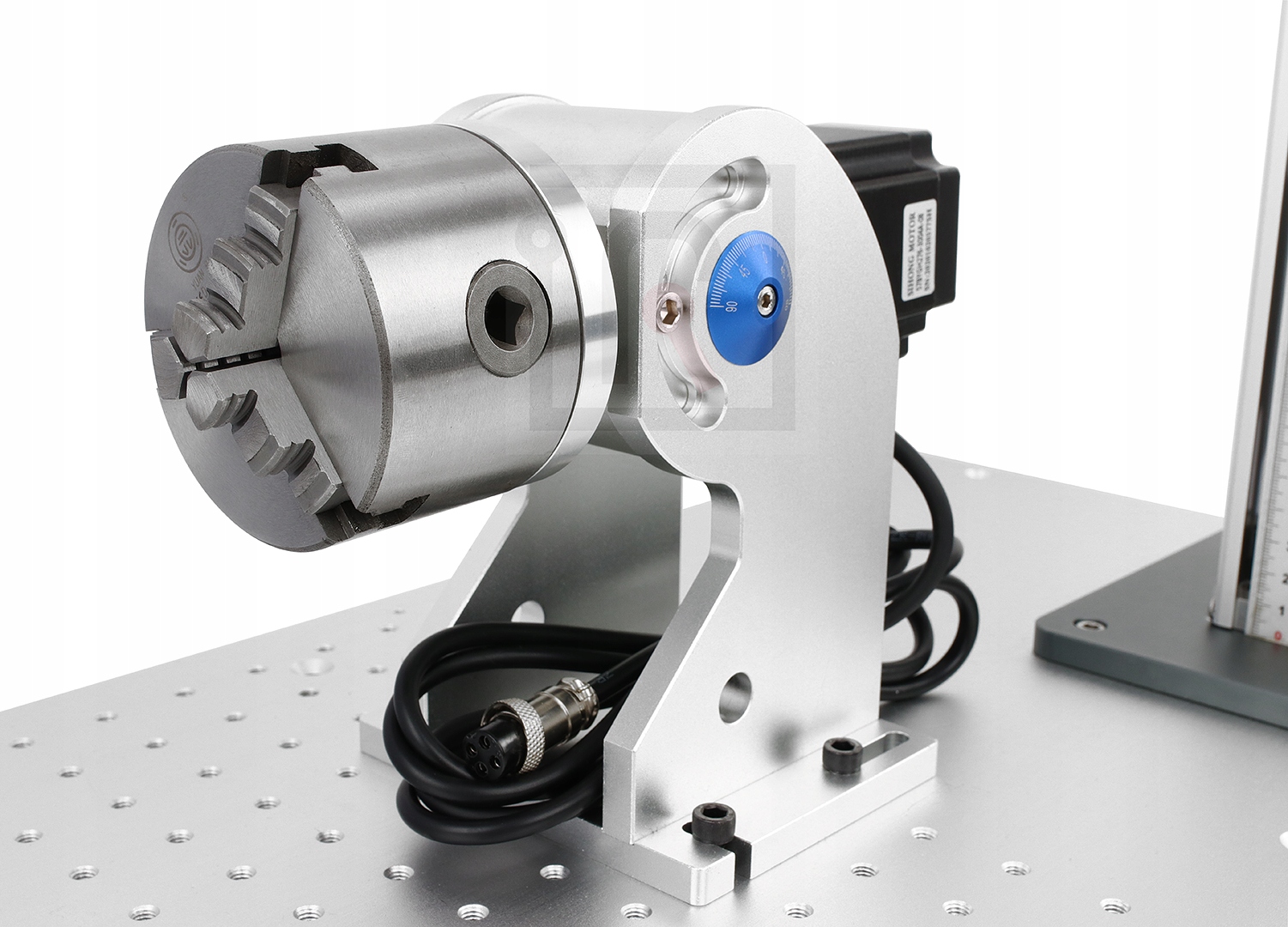

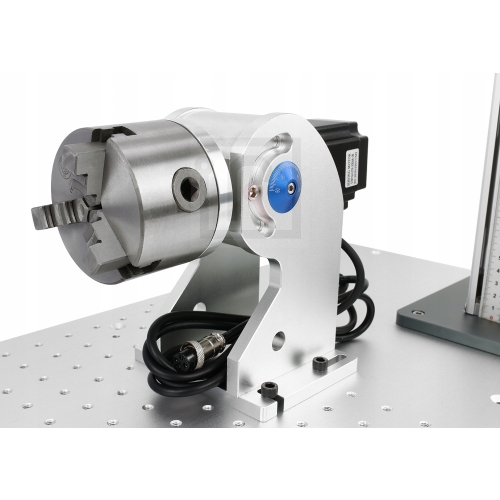

Stół posiada obrotnicę dzięki której jest możliwość grawerowania na elementach okrągłych w tym pod kątem (regulacja kąta obrotnicy).

Wbudowany czerwony laser pomocniczy służy jako wskaźnik punktowy oraz obrysowuje grawerowany element przed wykonaniem zadania.

Dlaczego warto kupić prawdziwą grawerkę 50W a nie model dedykowany do separacji szyb i tylnych klapek w telefonach marek tj. TBK, ZWX, M-T:

• realna moc grawerek do telefonów to tylko 8W a nie 50W jak deklarują producenci co jest rozwiązaniem co najwyżej wystarczającym do telefonów komórkowych ale do niczego więcej
• moc 8W do separacji klapek telefonów to praca grawerki na 100% swojej mocy non-stop
• brak możliwości importu i eksportu w takich grawerkach nowych szablonów użytkownika z portu USB
• port USB w takich grawerkach służy tylko do podłączenia urządzeń typu, klawiatura, adapter WiFi
• aktualizacja listy szablonów tylko z serwera producenta w mało sprecyzowany sposób
• tworzenie nowych szablonów użytkownika tylko na małym ekranie urządzenia
• brak spolszczenia programu EZCAD i brak możliwości takiej zmiany w przyszłości na poziomie opcji użytkownika (zamknięte środowisko GUI)
• brak możliwości aktualizacji EZCAD (zamknięte środowisko GUI).

Nasza grawerka QSFL-50 o realnej mocy 50W i sprawdzonym producencie modułu lasera pozbawiona jest wszystkich powyższych wad rozwiązań skrojonych na miarę a dodatkowo pozwala na wykorzystanie urządzenia do grawerowania na innych przedmiotach a nie tylko na telefonach.

Prowadząc serwis GSM świadcz również usługę grawerowania a tym samym dodatkowego zabezpieczenia !!!

Świetnie sprawdza się przy obróbce materiałów niemetalicznych tj.

• plastik,
• plexi,
• płytki drukowane

oraz przy znakowaniu:

• elementów elektronicznych, linii elektrycznych, kabli i podzespołów komputerowych urządzeń elektrycznych,
• tabliczek znamionowych,
• zegarków,
• biżuterii,
• skóry,
• kalendarzy,
• modeli lotniczych,
• części samochodowych,
• części maszyn,
• narzędzi,

instrumentów lotnictwa i urządzeń kosmicznych,

• prezentów,
• urządzeń biurowych,
• długopisów, latarki, breloków, wizytowników,
• urządzeń sanitarnych
• opakowań

oraz wszystkim elementom wykonanym z metalów i stopów jak również przy tworzeniu kodów kreskowych.

Grawerka laserowa QSFL-50 wykorzystywana jest również do grawerowania oznaczeń i znaków graficznych na obudowach telefonów komórkowych jak również do separacji przednich ramek i tylnych szklanych obudów.

Separacja termiczna stłuczonej szklanej obudowy telefonu przyspiesza proces naprawy urządzenia.

W zestawie najnowsze szablony graficzne dla popularnych modeli telefonów jak iPhone, Huawei, LG itp.

Więcej informacji na naszym kanale YouTube.

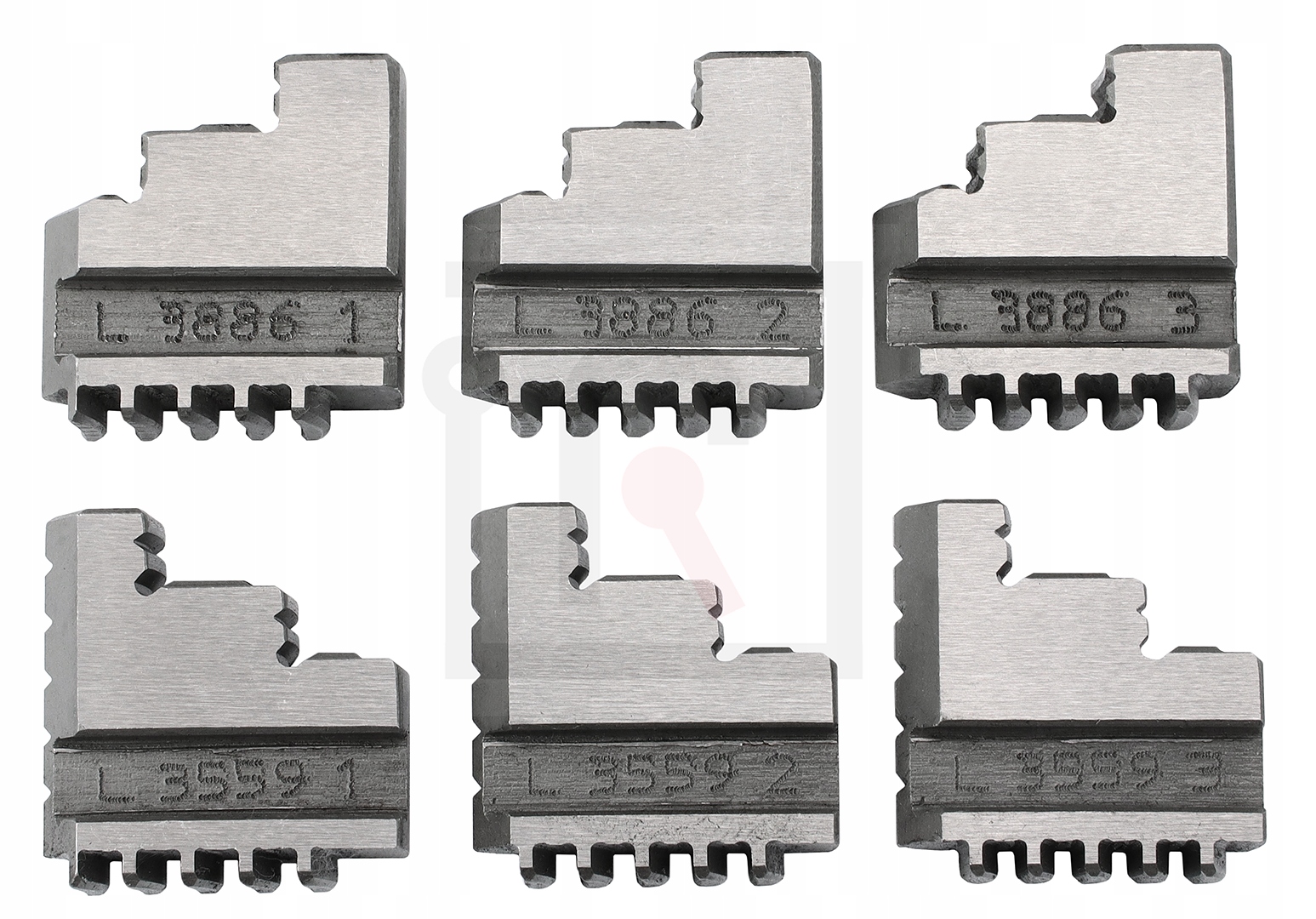

W zestawie dwa rodzaje szczęk!

Dane techniczne znakowarki:

• zasilanie: 230VAC
• pobór mocy: 400W

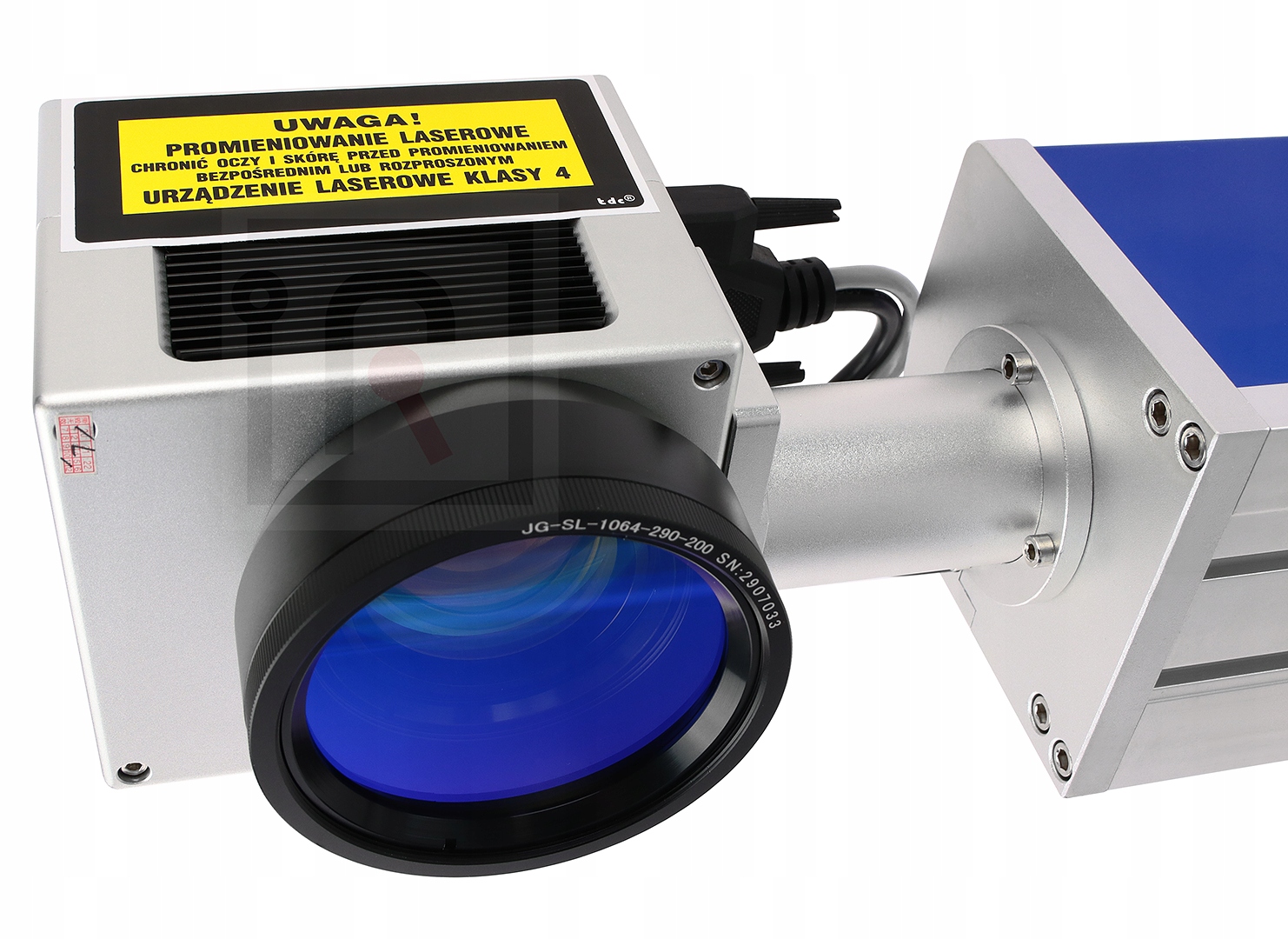

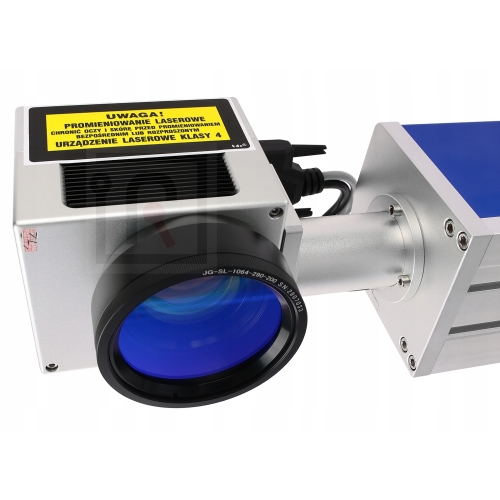

• soczewka: 85mm f=254mm skupia wiązkę lasera nawet do 15 µm
• pole znakowania: 200x200mm
• obszar roboczy: 615x365mm
• regulowana wysokość statywu do 55cm,
• min. szerokość linii znakowania: 0,015mm (15um)
• max. prędkość znakowania: 7000mm/s
• minimalny znak: 0,2mm
• dokładność pozycjonowania: +/-0,005mm
• naturalna długość życia lasera: 100.000 - 200.000 godzin
• oprogramowanie: polski EZCAD 2.14.12 PL
• formaty plików: PLT, DXF, DWG, BMP, JPG, PNG i inne
• system operacyjny: Windows 7,8 w tym Windows 10 (32 i 64 bit)
• interfejs: USB 2.0/3.0
• temperatura pracy: 0-40C
• wilgotność pracy: <80%
• szerokość modułu lasera: 21cm
• głębokość modułu lasera: 47cm
• wysokość modułu lasera: 45cm
• waga zestawu: ok. 50kg
• zgodność z CE: tak

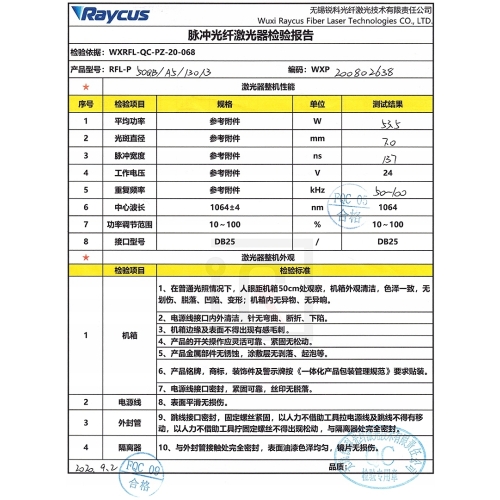

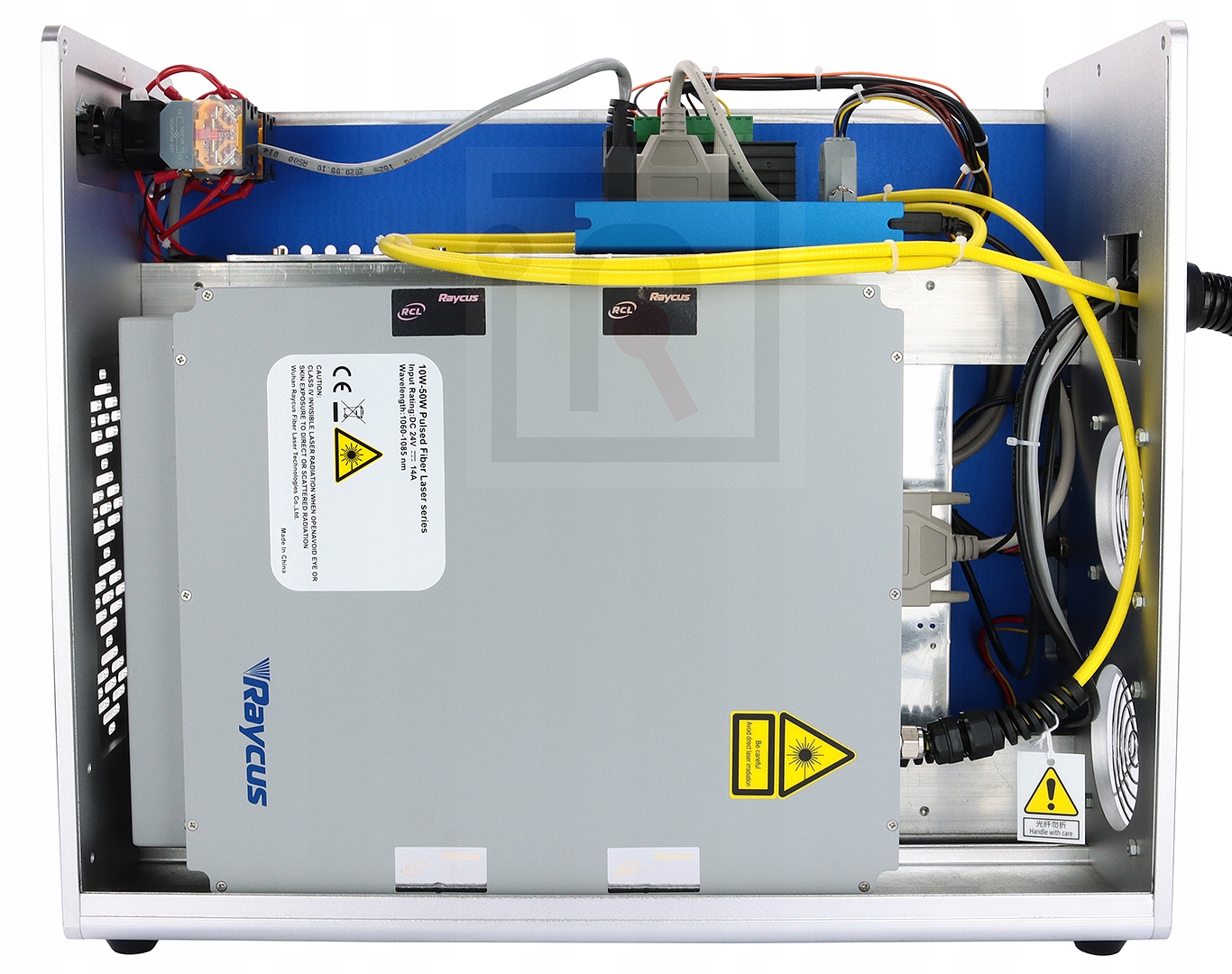

Dane techniczne modułu lasera:

• typ lasera: FIBER światłowodowy

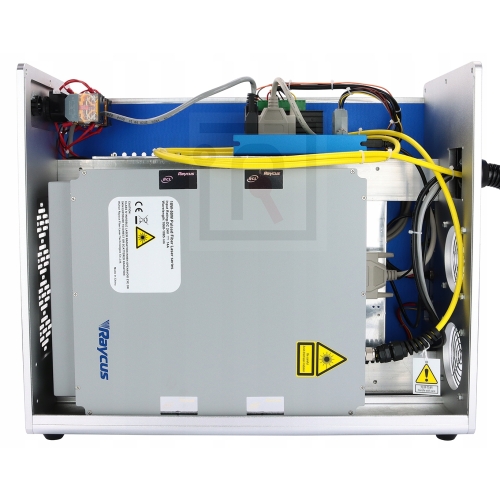

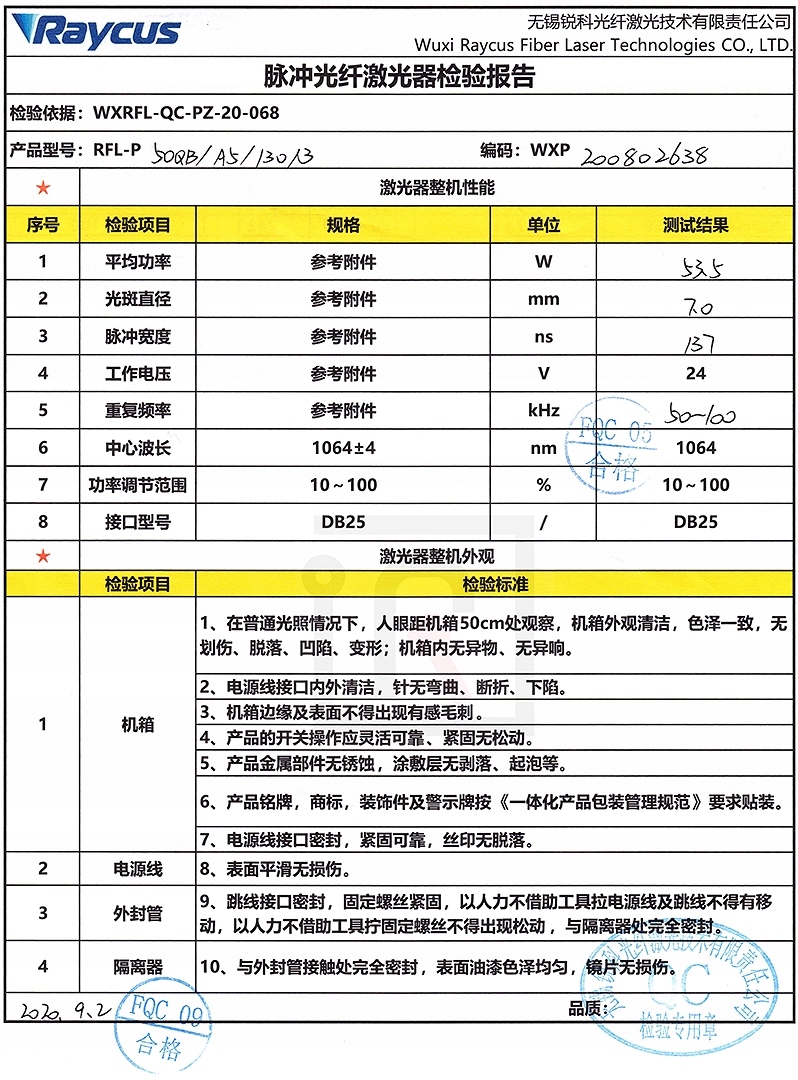

• moduł lasera: Raycus RFL-P50QB
• moc lasera: 50W
• klasa: 4
• długość fali świetlnej: 1060nm-1085nm (podczerwień A)
• rodzaj pracy: impulsowa
• laser pomocniczy: wskaźnik + obrys - czerwony <=5mW
• energia pojedynczego impulsu: 1mJ
• zakres regulacji częstotliwości powtarzania (częstotliwość repetycji impulsów RR): 50-100kHz
• szerokość impulsu: 90-150ns (dla RR=25kHz)
• jakość wiązki: <1,6m2
• zakres regulacji mocy: 1-100% (programowo)
• stabilność mocy wyjściowej: <=3%
• średnica wiązki wyjściowej modułu lasera: 6-8mm
• długość wyjściowego włókna: 2m
• napięcie robocze: 24VDC
• zużycie energii: 340W
• rozmiar modułu: 260×391×120mm
• sposób chłodzenia: chłodzony powietrzem
• wbudowane wentylatory w obudowę źródła lasera zapewniające prawidłową wentylację.
• głośność pracy systemu wentylacji w odległości 20cm: 65dB
• głośność pracy systemu wentylacji w odległości 1m: 58dB

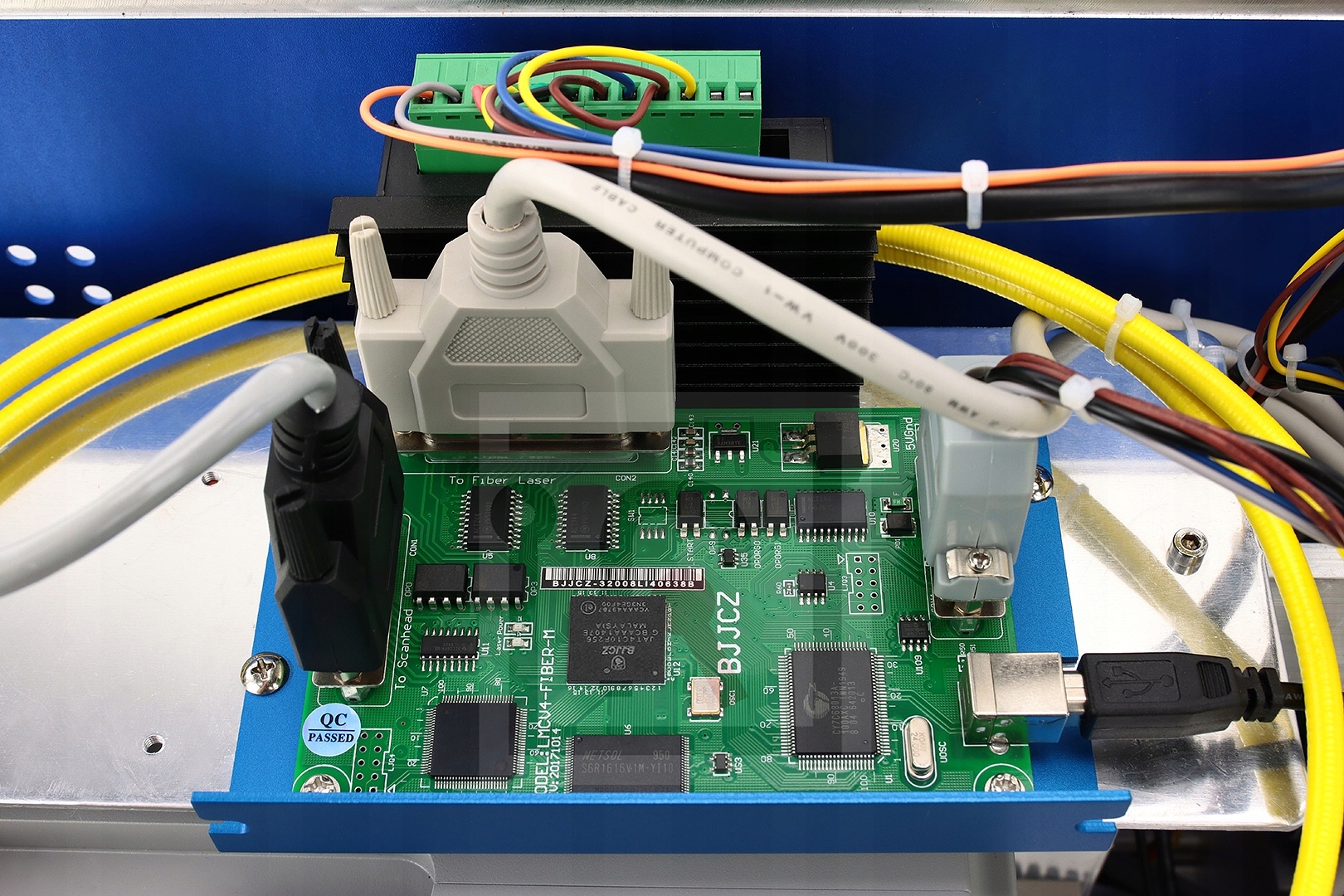

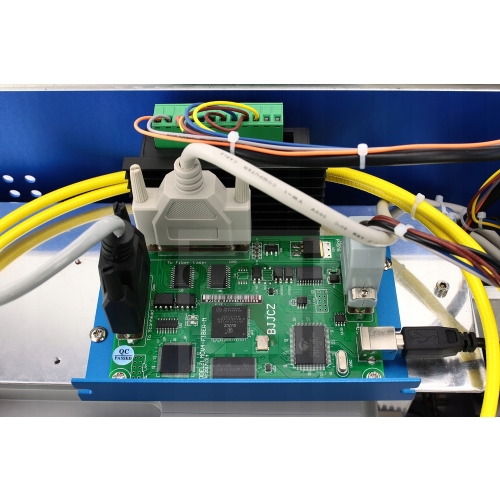

Dane techniczne sterownika:

• producent: BJJCZ
• model: LMCV4-FIBER-M

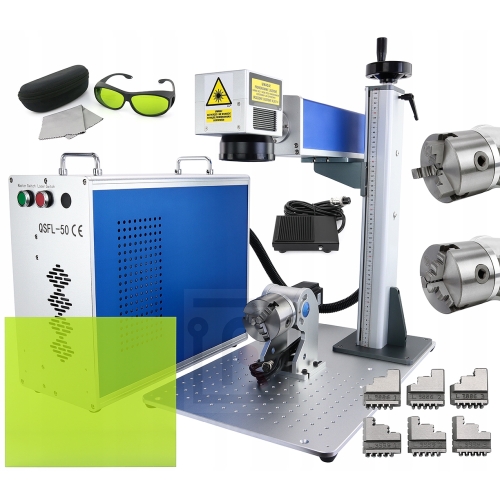

W zestawie znajdują się:

• znakowarka laserowa Fiber 50W,
• kolimator,
• skaner (galvo),
• soczewka skupiająca 85mm f=254mm (200x200mm),
• stół roboczy: 615x365mm
• obrotnica z dwoma rodzajami szczęk
• pedał START
• oprogramowanie z firmy BJJCZ EZCAD 2.14.12 (polska wersja),
• polska instrukcja konfiguracji grawerki,
• komplet szablonów do grawerowania wszystkich najnowszych telefonów iPhone oraz innych marek tj. Huawei, LG, Xiaomi.
• okulary ochronne OD6+
• ochronna płyta akrylowa OD6+ 1064nm do ciągłej pracy oraz inspekcji

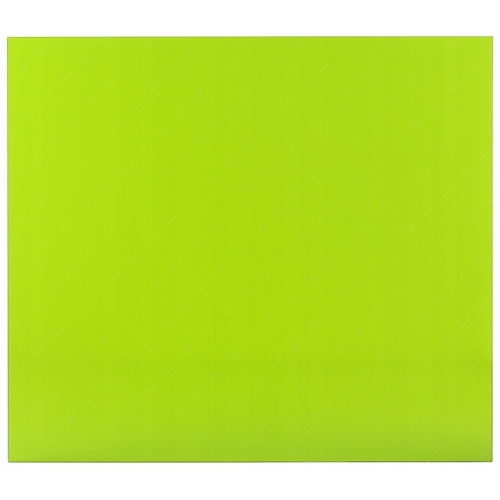

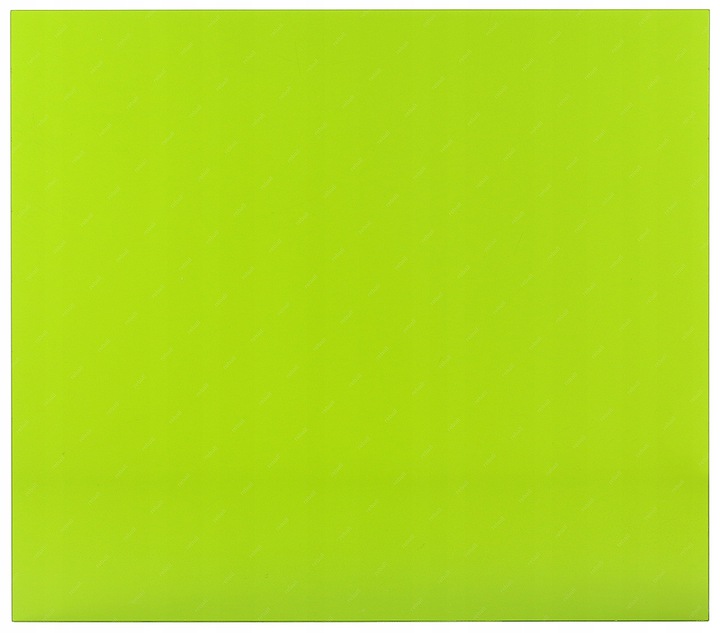

Płyta ochronna przeznaczona jest do tłumienia wiązki światła w grawerkach laserowych światłowodowych 4 klasy.

Szczególnie przydatna na liniach produkcyjnych przy masowej produkcji z wykorzystaniem grawerek laserowych oraz koniecznym stałym nadzorze obsługi.

Specyfikacja płyty:

• wymiar: 35x40cm
• grubość: 5mm
• klasa przenikalności światła: OD6+ dla 1064nm
• przepuszczalności dla długości fali 1064nm: 0.0001%
• materiał: akryl
• zabezpieczenie: folia ochronna

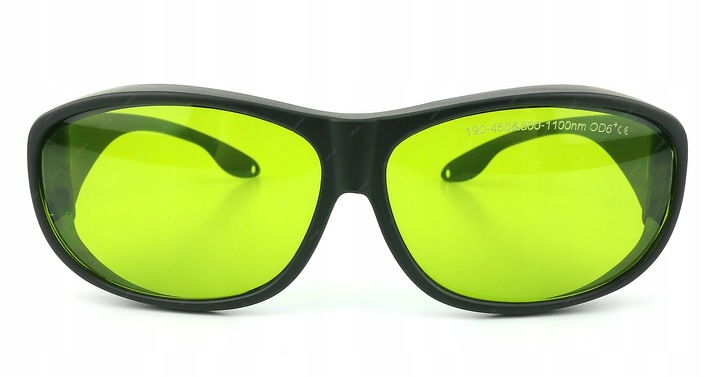

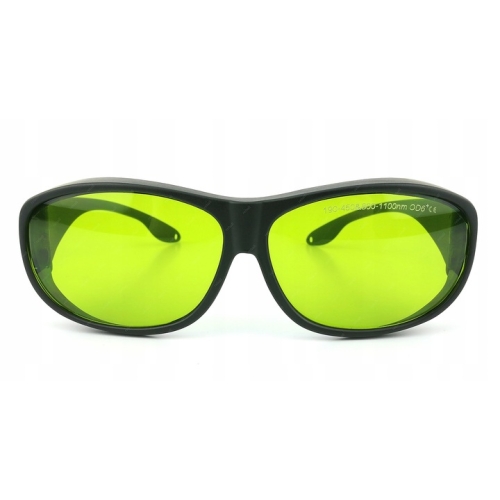

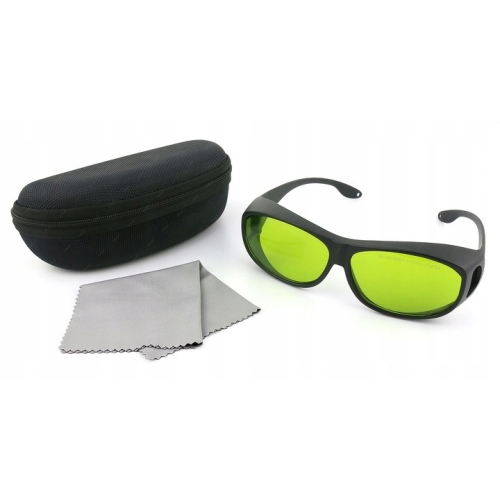

Okulary przeznaczone m.in do grawerek laserowych oraz wszelkich innych urządzeń wykorzystujących laser światłowodowy o długości fali 1064nm.

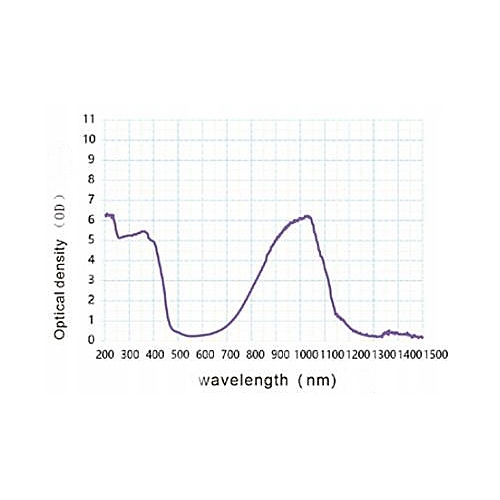

Specyfikacja okularów:

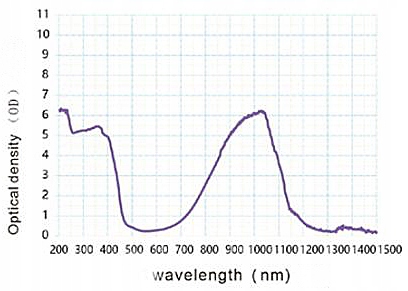

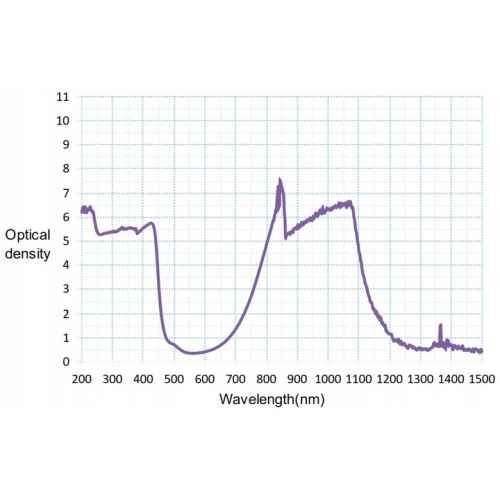

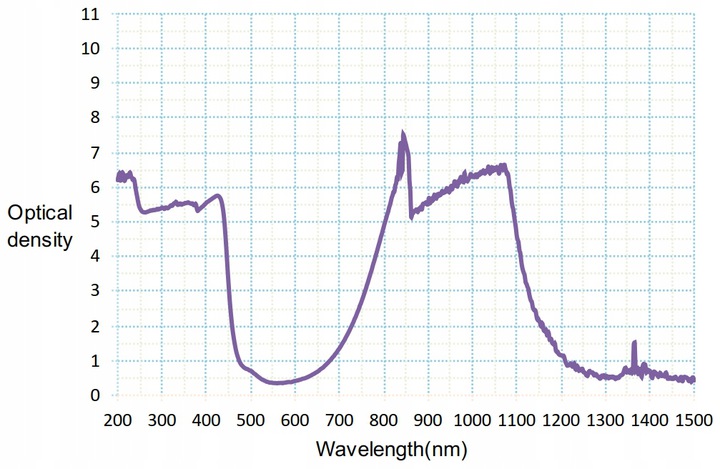

• gęstość optyczna (OD): 6+ (0,0001% przepuszczalności)
• dedykowana długość fali: 190-450, 800-1100nm
• zastosowany standard: EN 207:2017 (2016/425)
• certyfikat: CE

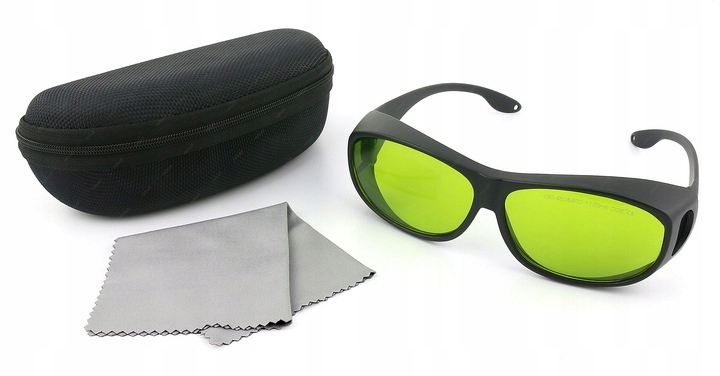

W zestawie: okulary, etui, ściereczka z mikrofibry

Koniecznie wyposażenie podczas pracy z urządzeniami korzystających z technologi laserowej.
