GASIK WARYSTOR ZABEZPIECZENIE RC UKŁAD GASIKOWY DO PRZEKAŹNIK SSR TYRYSTOR
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 9,99 zł
Numer katalogowy: XAPR0000055
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Recenzje produktu (0)
APR0000055
UKŁAD GASIKOWY Z WARYSTOREM
DLA TYRYSTORÓW I PRZEKAŹNIKÓW np. SSR
W przypadku obwodów wysokoprądowych (AC/DC) a szczególnie obwodów z obciążeniem o charakterze indukcyjnym należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń warystory (MOV) czy układy RC podłączane równolegle do styków wyjściowych przekaźnika np. SSR zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. napięciami szpilkowymi.
Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów.
Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.

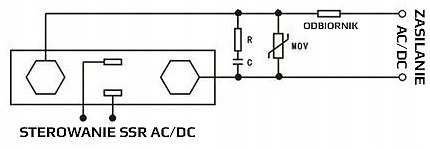

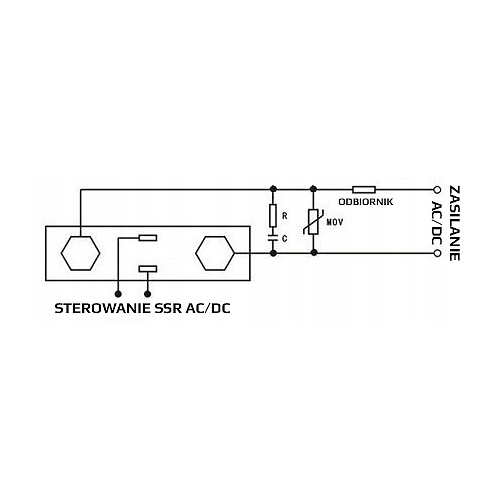

Przykładowy obwód z zabezpieczeniami poniżej.
Dane techniczne:

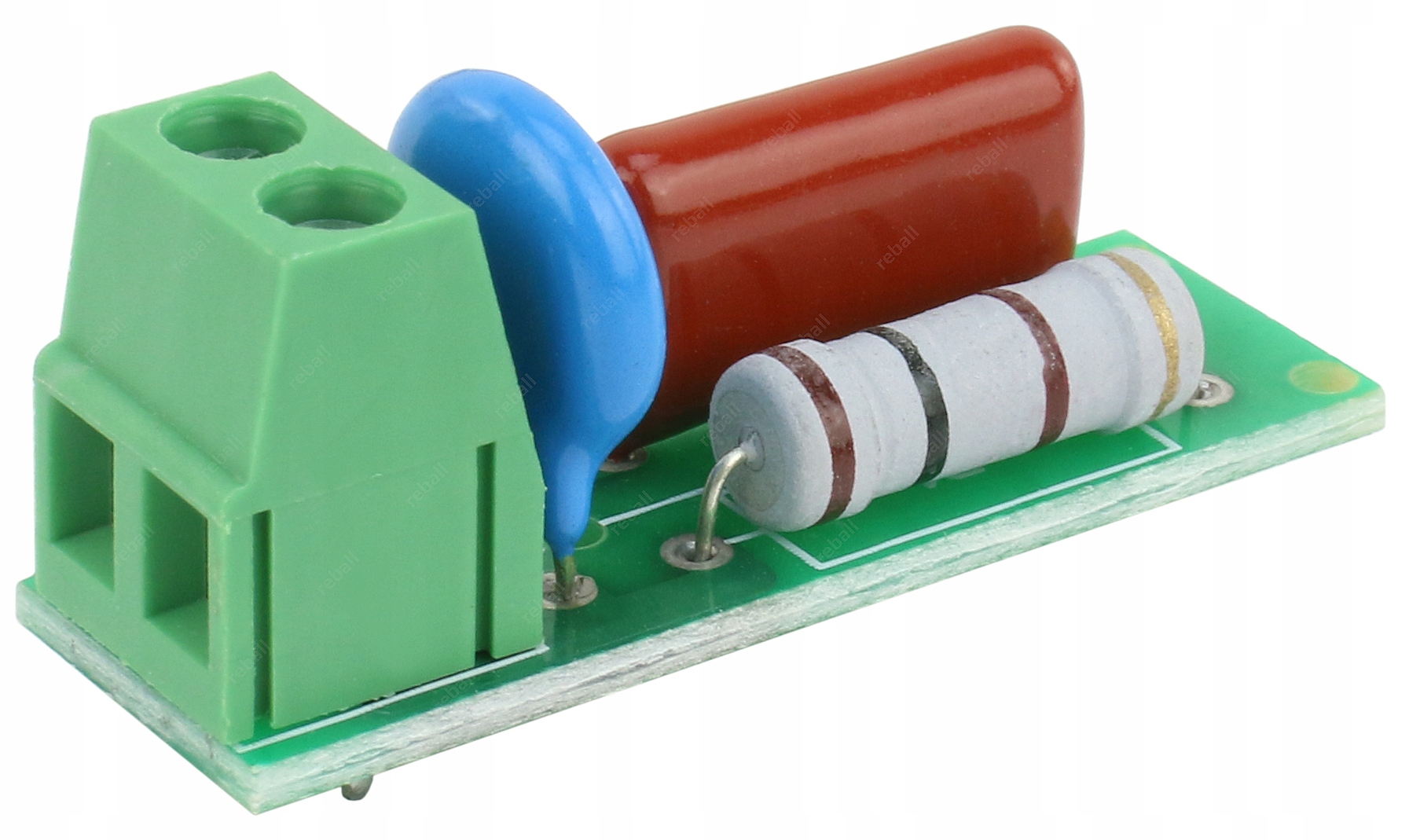

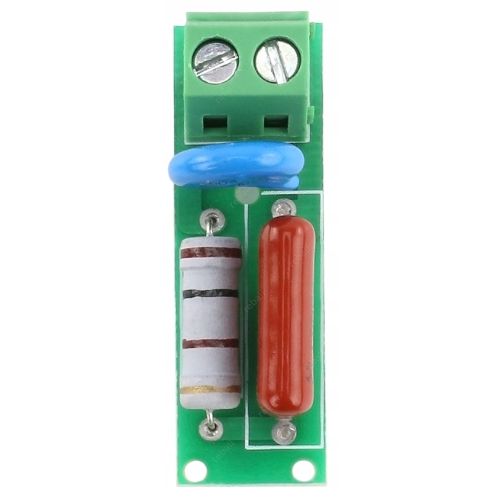

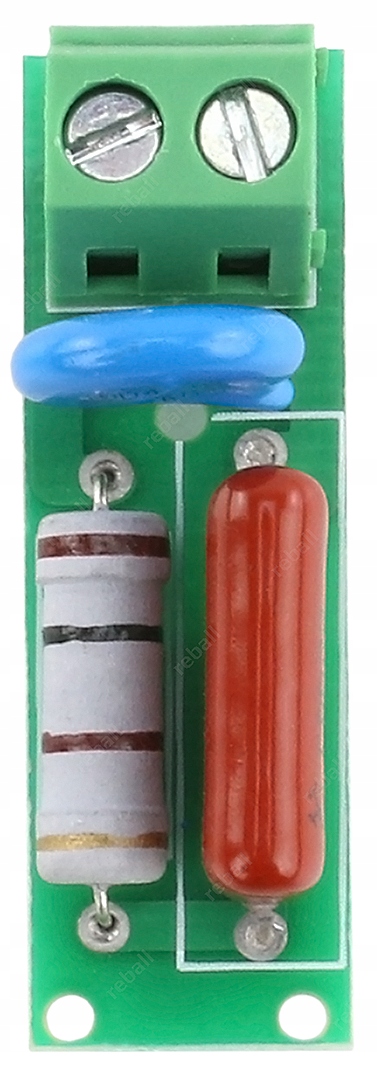

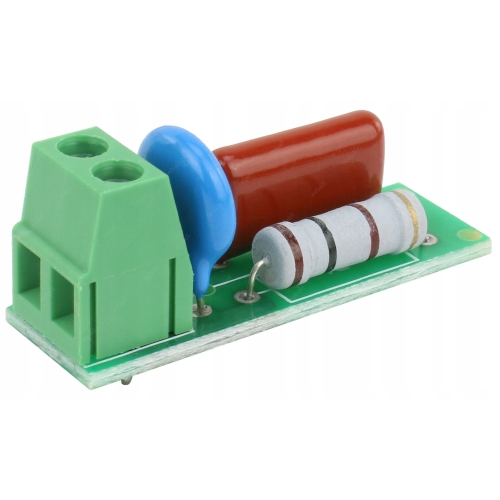

- płytka drukowana PCB dwustronna z metalizacją otworów

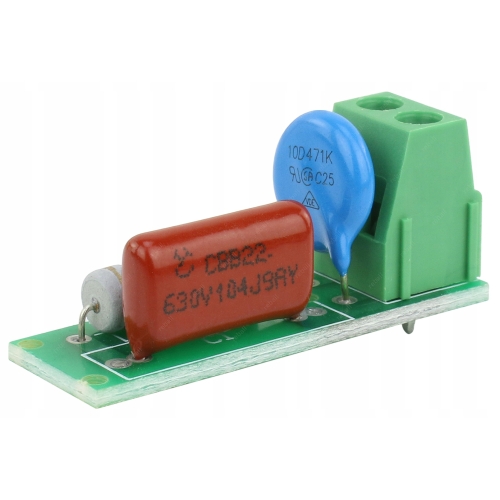

- gotowy moduł gasikowy z obwodem R (100Ohm), C (100nF) i warystorem 10D471K do ochrony tyrystora lub przekaźnika np. SSR
- dla obciążenia indukcyjnego AC/DC 5~400 V (np. silników)
- moc poniżej 1000W
- obwód absorpcji pochłania indukowaną siłę elektromotoryczną z obciążenia
- warystor zapobiega nadmiernym wahaniom napięcia lub prądu
- złącze śrubowe ARk do przykręcenia przewodów odbiornika o przekroju max. 2,5mm2
- wymiary płytki drukowanej: 13x40mm
- łączyć równoległe ze stykami tyrystora lub przekaźnika SSR
