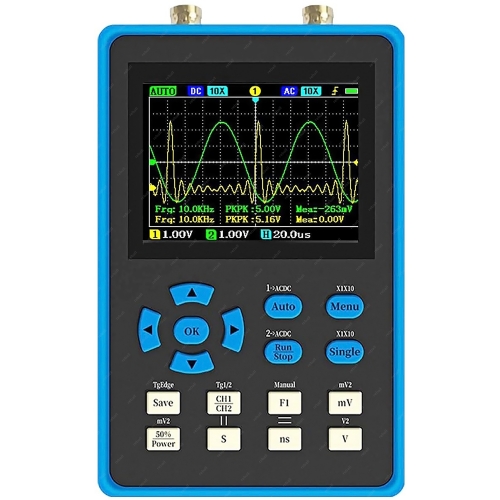

ZEEWEII DSO2512G to zaawansowany oscyloskop o szerokości pasma 120MHz, oferujący potężne funkcje, które sprawiają, że jest idealnym narzędziem do pomiaru i analizy sygnałów elektronicznych. Wyposażony w układy ARM i FPGA, ten oscyloskop zapewnia szybkie pozyskiwanie sygnału i przetwarzanie wysokiej prędkości danych, co gwarantuje płynne użytkowanie i obszerne możliwości.

W zestawie znajdują się:

• Oscyloskop Zeeweii DSO2512G  - 1 szt.,
• Przewód pomiarowy - 2 szt.,
• Przewód USB-C - 1 szt.,
• Instrukcja obsługi - 1 szt.

Dane techniczne:

• Materiał: ABS
• Ilość kanałów: 2
• Szerokość pasma: 120MHz
• Częstotliwość próbkowania: 500MHz
• Zrzut ekranu: Tak
• Czas narastania: <3ns
• Głębokość przechowywania: 128Kbit

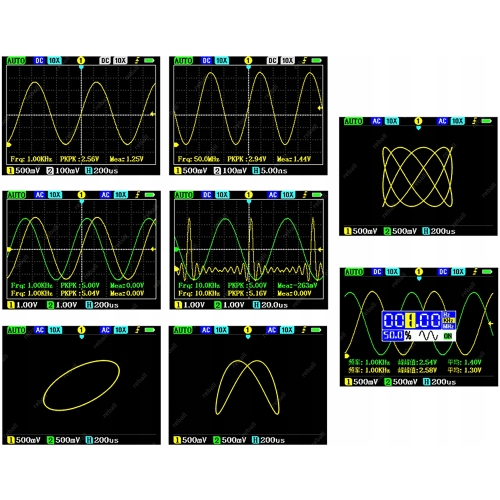

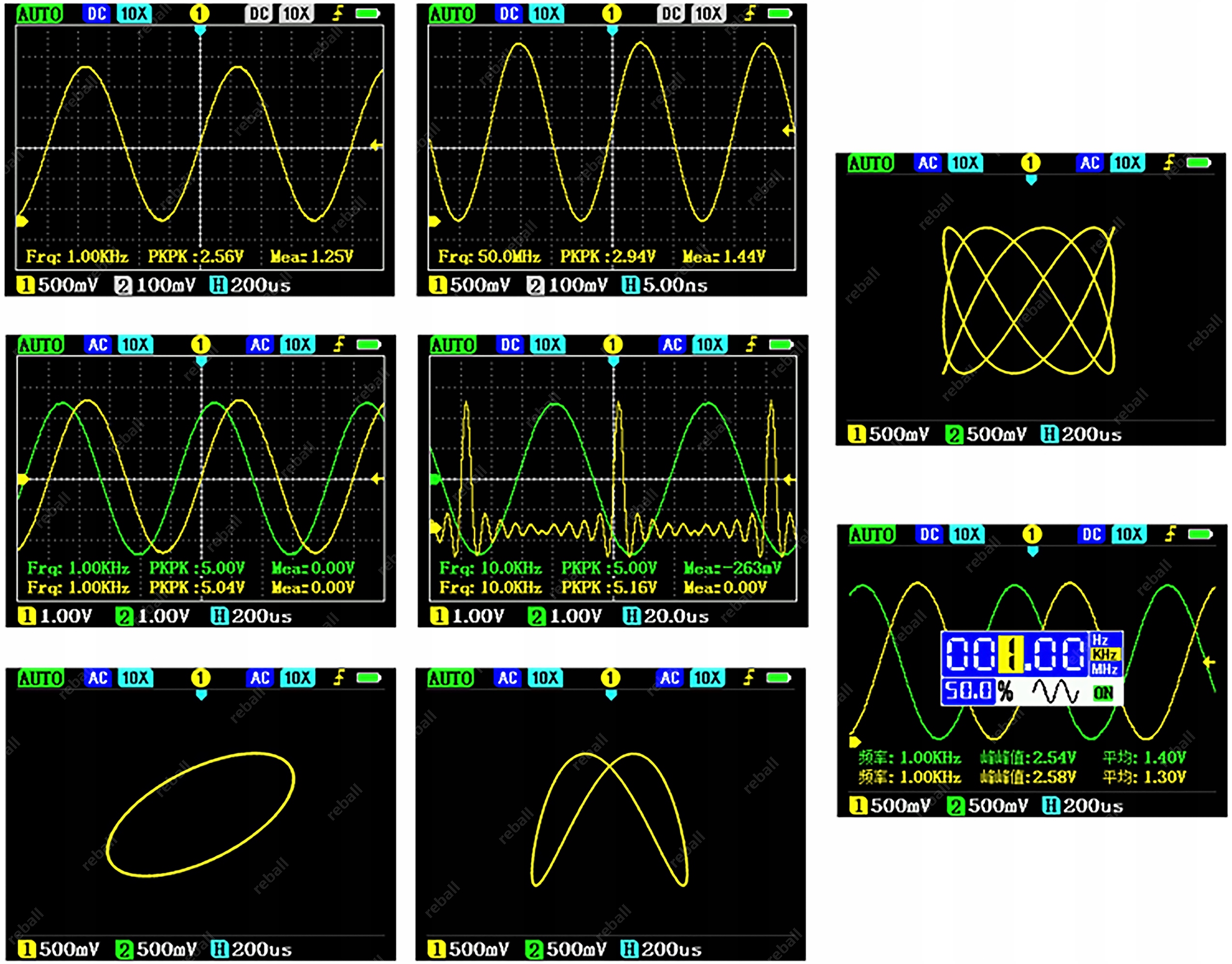

• Tryb X/Y: Tak
• Impedancja: 1MOhm
• FFT (Fast Fourier Transform): Tak
• Podstawa czasu: 5ns ~ 10s
• Wzmacniacz wyjściowy: 2.5V
• Rozdzielczość pionowa: 10mv/div ~ 10V/div
• Częstotliwość opadania: 10MHz(sin) 2MHz (inne)
• Maksymalne napięcie: ±40V(x1), ±400V(x10)
• Typ wyzwalacza: narastające/opadające

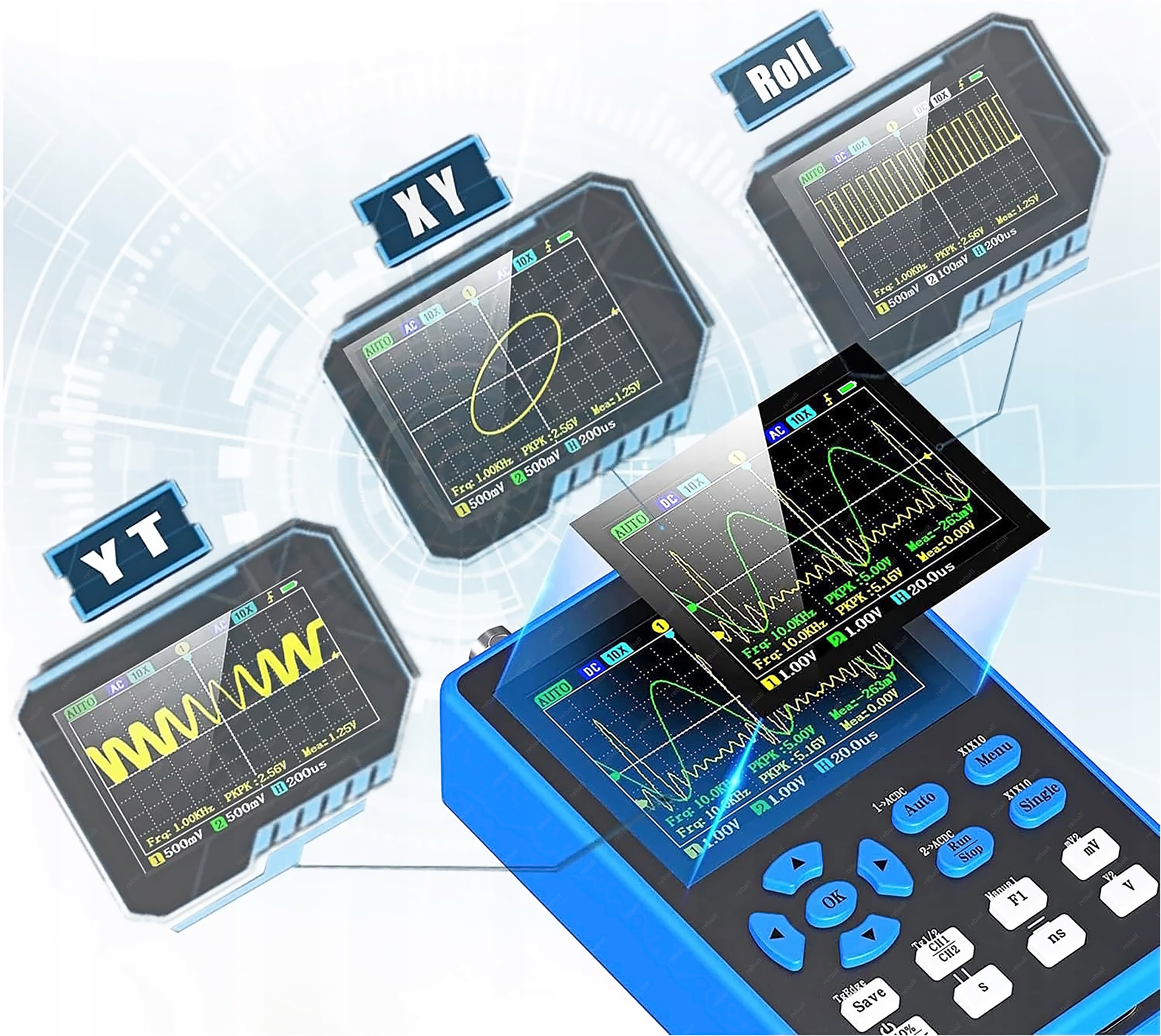

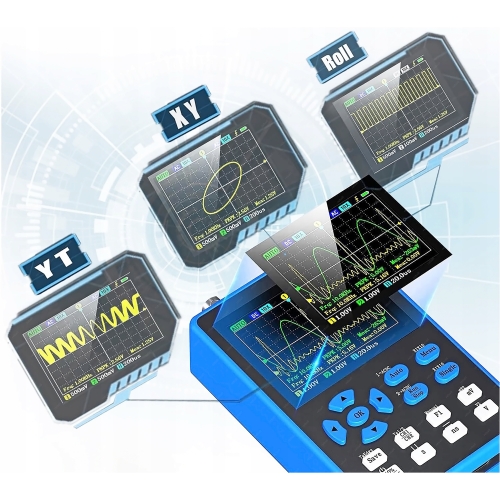

• Tryb wyświetlania: YT/Roll
• Zasilanie: bateria Li-ON, 4000mAh (w zestawie)
• Rozmiar opakowania: 210x140x115mm
• Waga: 500g

Zastosowanie

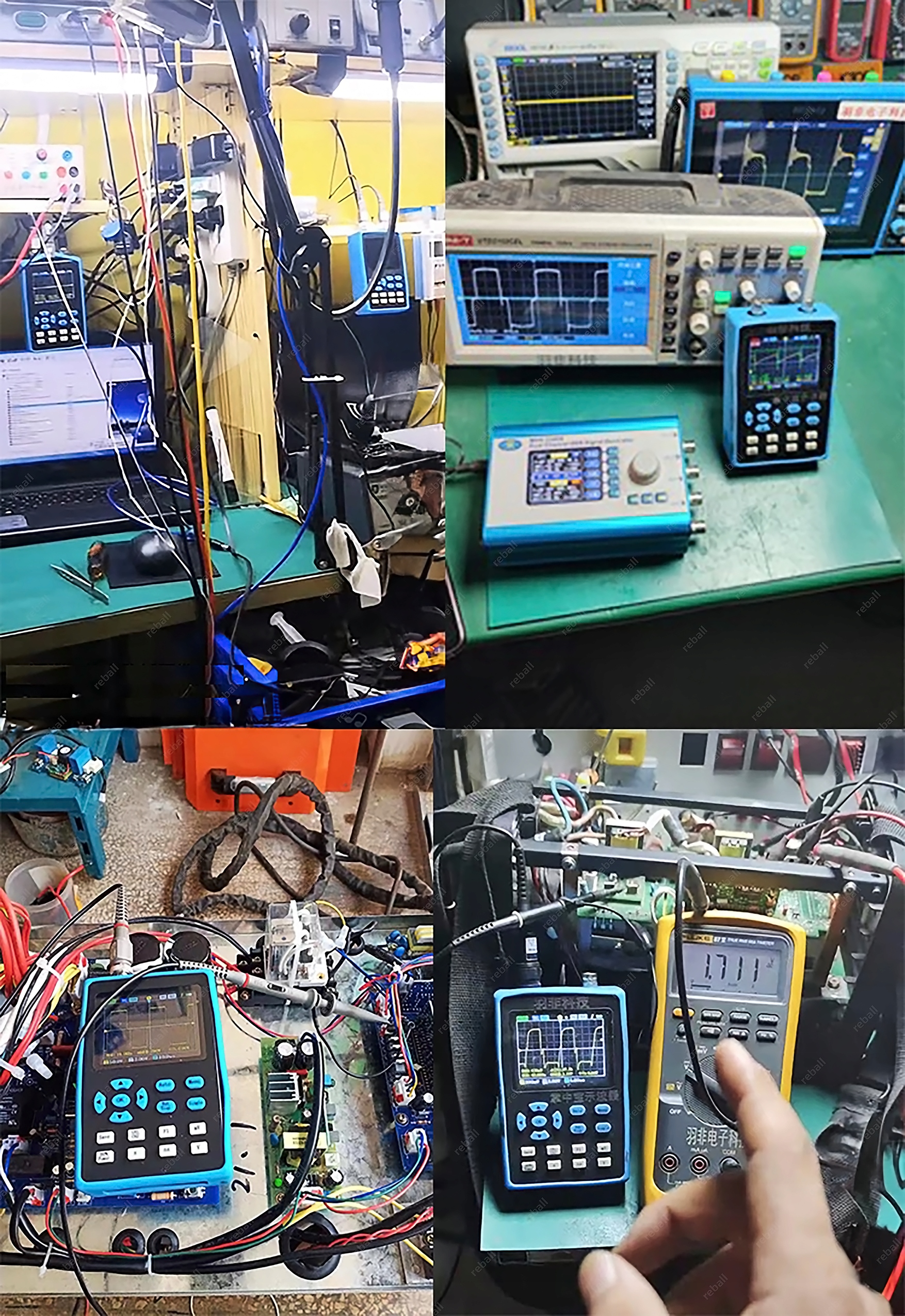

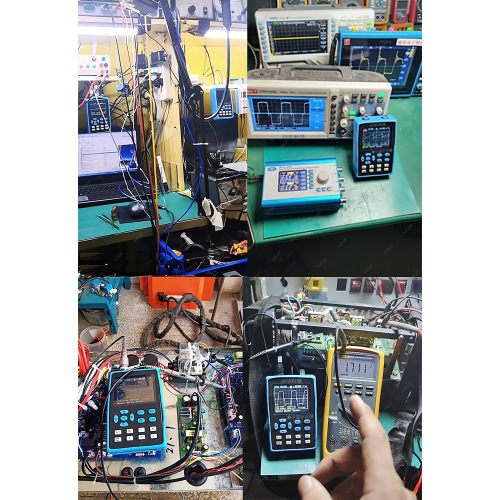

Ten oscyloskop znajduje zastosowanie w szerokim spektrum dziedzin, takich jak debugowanie chipów, konserwacja samochodów, konserwacja urządzeń domowych, konkurencje elektroniczne, debugowanie zasilaczy, przetworników częstotliwości itp.

DSO2512G wykorzystuje kolokację układów ARM i FPGA, co umożliwia szybkie pozyskiwanie sygnałów i efektywne przetwarzanie danych o wysokiej prędkości, co przekłada się na płynne użytkowanie i zaawansowane funkcje.

Generator i funkcje pomiarowe

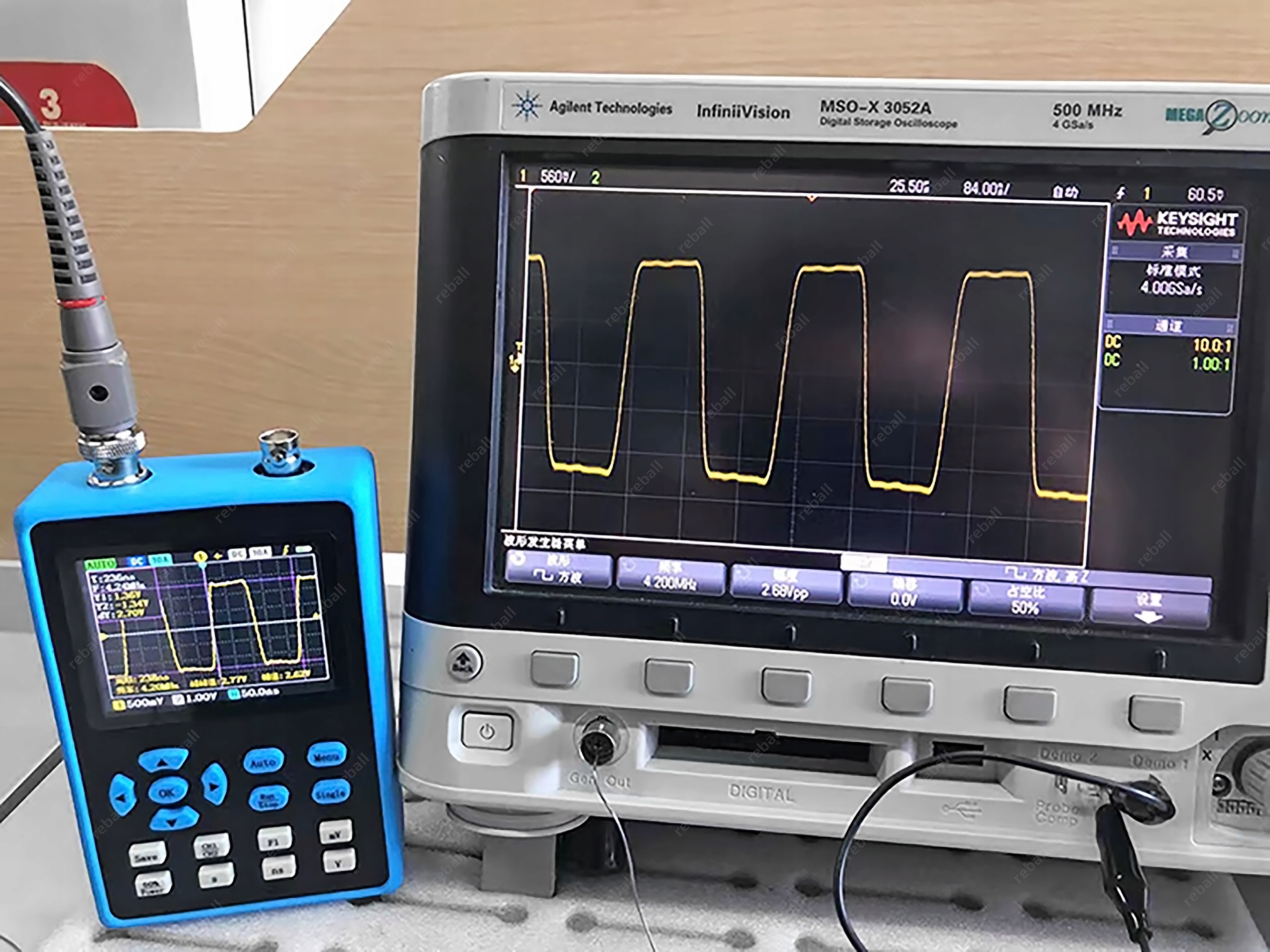

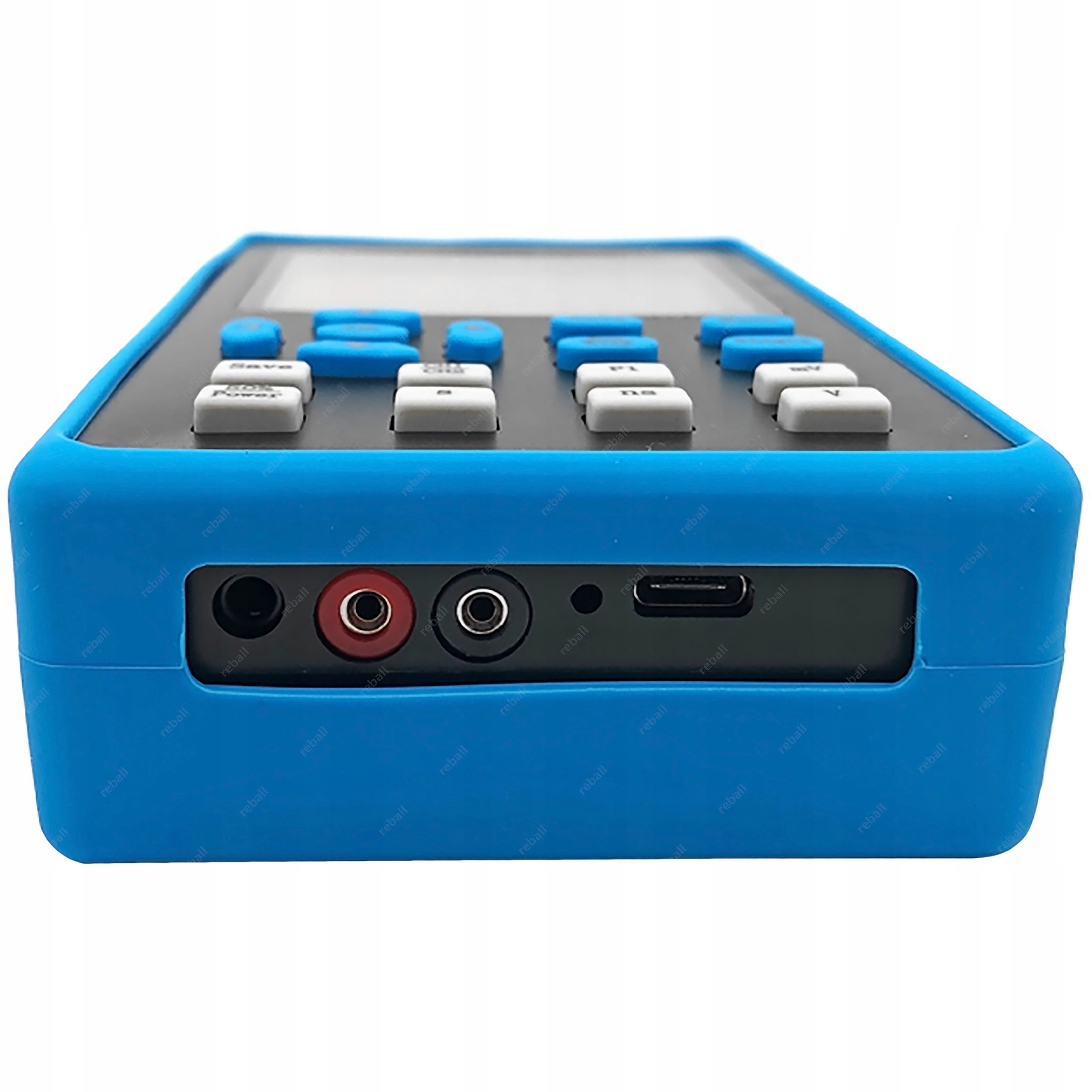

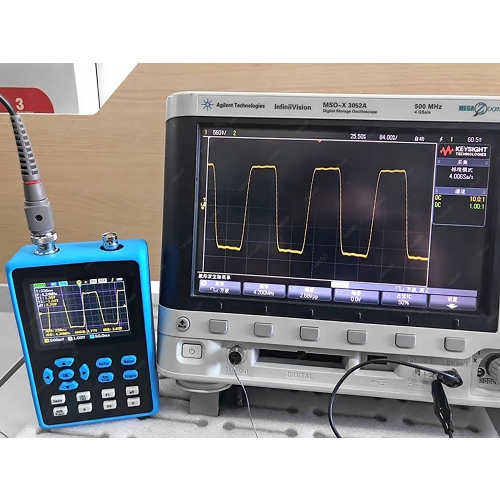

DSO2512G może generować różne rodzaje sygnałów o amplitudzie 2.5V, takie jak fale sinusoidalne, fale kwadratowe, fale trójkątne, pół fale, fale singh, co sprawia, że jest doskonałym narzędziem do testowania i kalibracji.

Z 14 opcjami pomiarowymi, w tym częstotliwością, pików do pików, cyklem pracy, amplitudą, RMS, średnią, okresem, + szerokością impulsu, - szerokością impulsu, Max, Min, górą, podstawą, - cyklem pracy, masz pełną kontrolę nad analizą sygnałów.

DSO2512G oferuje szeroką gamę czułości pionowej (10mv/div ~ 10V/div) i baz czasu (5ns ~ 10s) oraz dokładność pomiarową wynoszącą ±2%.

Tryb wyzwalania i eksport danych

Trzy tryby wyzwalania - auto, normalny i single, pozwalają na elastyczną kontrolę nad chwilą aktywacji sygnału.

Przez połączenie kablowe USB, możesz eksportować mapy przebiegów do komputera, co ułatwia analizę wyników na większym ekranie.
