4x WARYSTOR ANTYPRZEPIĘCIOWY ZABEZPIECZENIE OCHRONA DO TYRYSTOR PRZEKAŹNIK
Koszt wysyłki: od 0,00 zł
Numer katalogowy: XELE0000081
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Recenzje produktu (0)
XELE0000081

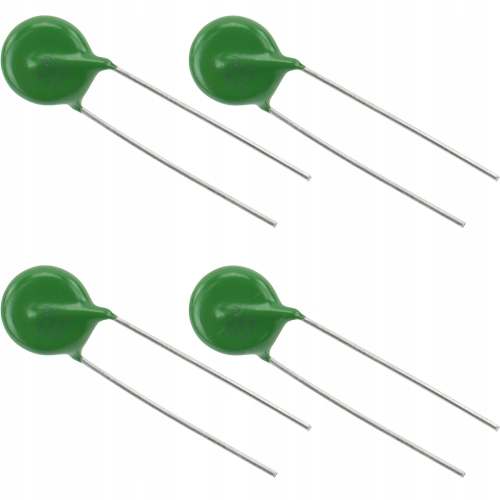

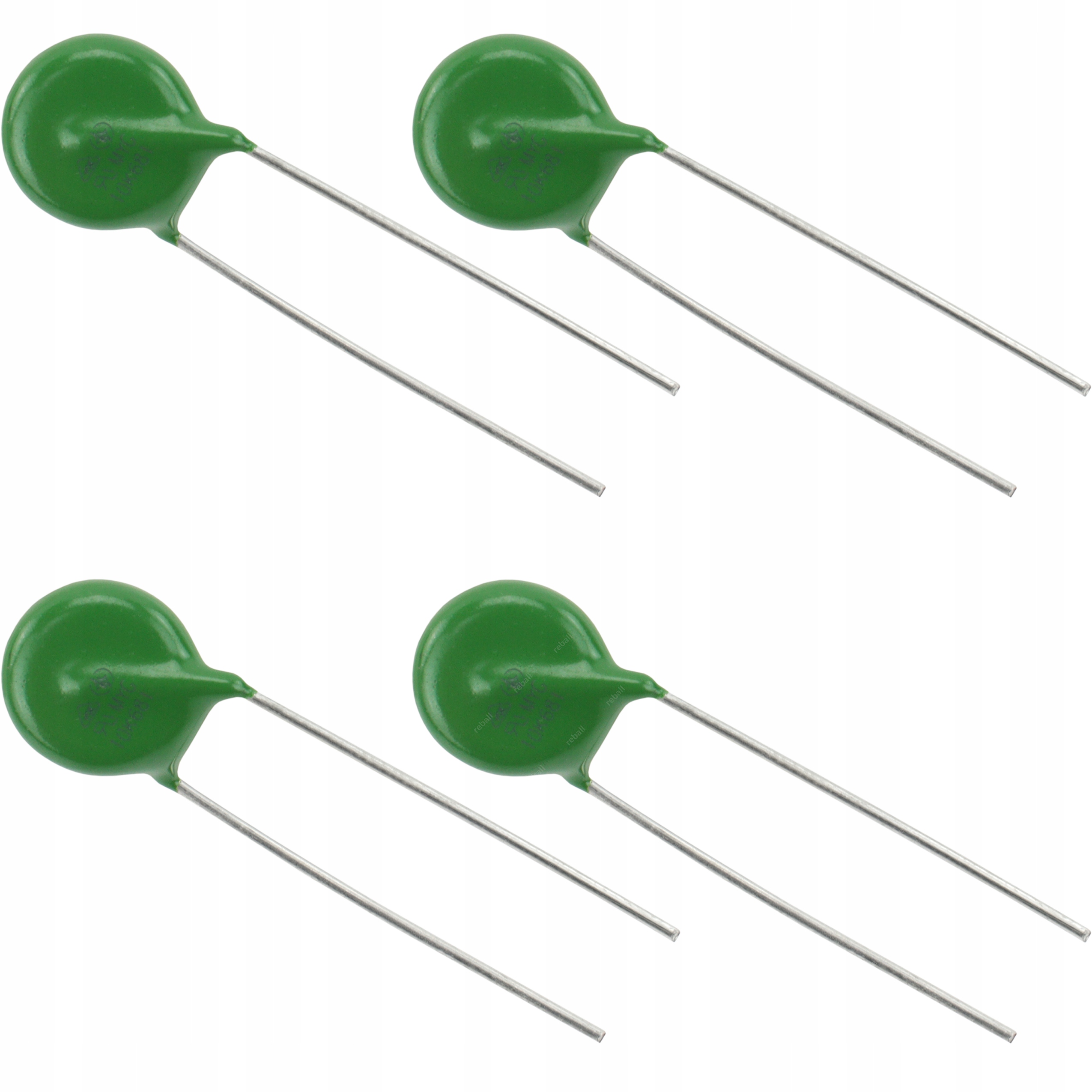

ZESTAW 4x WARYSTOR 10K681 680V
DLA TYRYSTORÓW I PRZEKAŹNIKÓW np. SSR
W przypadku obwodów wysokoprądowych (AC/DC) a szczególnie obwodów z obciążeniem o charakterze indukcyjnym należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń warystory (MOV) czy układy RC podłączane równolegle do styków wyjściowych przekaźnika np. SSR zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. napięciami szpilkowymi.
Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie.
Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.

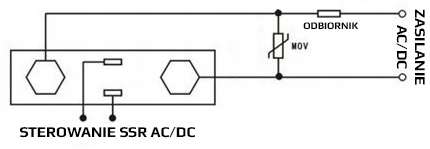

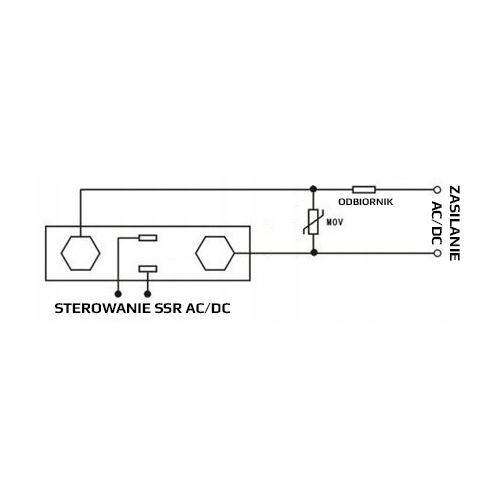

Przykładowy obwód z zabezpieczeniem w postaci warystora poniżej.
Specyfikacja:
- model: 10K681
- napięcie warystora: 680V
- napięcie robocze ciągłe AC: 420V
- napięcie robocze ciągłe DC: 560V
- napięcie maksymalne 8/20µs: 1120V
- energia maksymalna 10/1000µs: 130J
- prąd maksymalny 8/20µs: 4500A
- temperatura pracy: -40...105°C
- tolerancja: ±10%
- raster wyprowadzeń: 7,5mm
- wymiary korpusu maks.: Ø13mm
- wymiary wyprowadzeń: Ø0,8x25mm
Zestaw zawiera: 4 sztuki
